AI小智风扇

天气渐渐的热了起来，要开风扇了。 每次开风扇都要到风扇前面，晚上休息的时候不方便。 又再玩 AI 小智硬件，于是就萌生了改造风扇的想法。

硬件配置清单

部件名称	规格参数	数量	功能说明
AI小智开发板	3.3V逻辑电平	1	主控单元
S8050三极管	NPN型	1	电平转换驱动
继电器模块	5V SRD-05VDC-SL	1	强电控制
电压转换模块	220V→5V 0.6A	1	系统供电

电路实现方案

电源架构

• 220V市电经转换模块输出5V直流
• 开发板通过板载LDO获取3.3V工作电压

连接电路

市电 →  继电器公共端 → 继电器常闭端 → 机械开关 → 风扇电机
    　　　　　　　　 ↘ 继电器常开端 → 风扇最大档 → 风扇电机

信号放大电路

GPIO18  → S8050基极
　　　　　S8050集电极 → 继电器线圈+5V
　　　　　S8050发射极 → GND

控制逻辑说明

1. 待机状态：继电器常闭导通，机械开关可正常操作各档位
2. 智能模式：

GPIO18输出高电平→三极管导通→继电器吸合
    　　       - 常闭触点断开：切断机械开关电路
    　　       - 常开触点闭合：直连风扇最大档位

修改固件

git clone https://github.com/78/xiaozhi-esp32.git

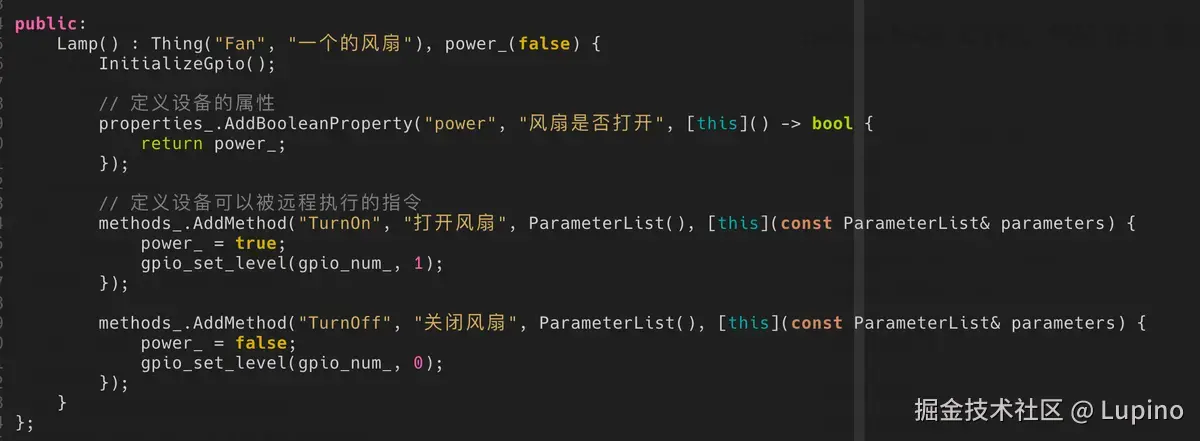

修改文件 main/iot/things/lamp.cc 如下
