多核处理器的发展
多核处理器的发展是计算机演进的关键环节。Intel、AMD、IBM 等芯片大厂均推出过多核处理器产品。时至今日，多核乃至众核架构已成为计算机领域的常见配置，深刻影响着计算技术的发展方向。
我们可以简单了解一下这些厂家是如何发展的。
Intel2006年推出了酷睿2代架构Duo，取代了奔腾D系列，采用65nm或者45nm工艺，引入了酷睿微架构，显著提升了性能与能效，支持多任务处理，是个人电脑单核向多核过渡的重要产品，广泛应用于主流台式机与笔记本电脑。
随后2007年Intel推出了Quad酷睿2四核，将多核技术进一步普及，针对高性能需求，可以通过增加核心数来提升多线程处理能力，为后续酷睿i系列的多核发展奠定了基础，后边的i5、i7、i9级别的产品，基本都是多核处理器。
AMD在2003年就发布了Opteron，是面向服务器与工作站的64位处理器，率先支持x86-64架构，打破了英特尔在服务器领域的垄断，以高性价比、多核心和优秀的并行处理能力应用在企业级计算上。
Sun UltraSPARC支持Sloaris操作系统，主要用于工作站、服务器以及高端嵌入式系统，特点是采用超标量架构、多线程技术，随后Sun被甲骨文收购，逐渐退出市场。
IBM2006年前后也推出了异构处理器，用于PlayStation 3游戏机等高性能领域。
这些CPU分别在不同领域推动了计算机多核技术的发展，体现了从单核到多核，从通用计算到异构并行计算的演进趋势。

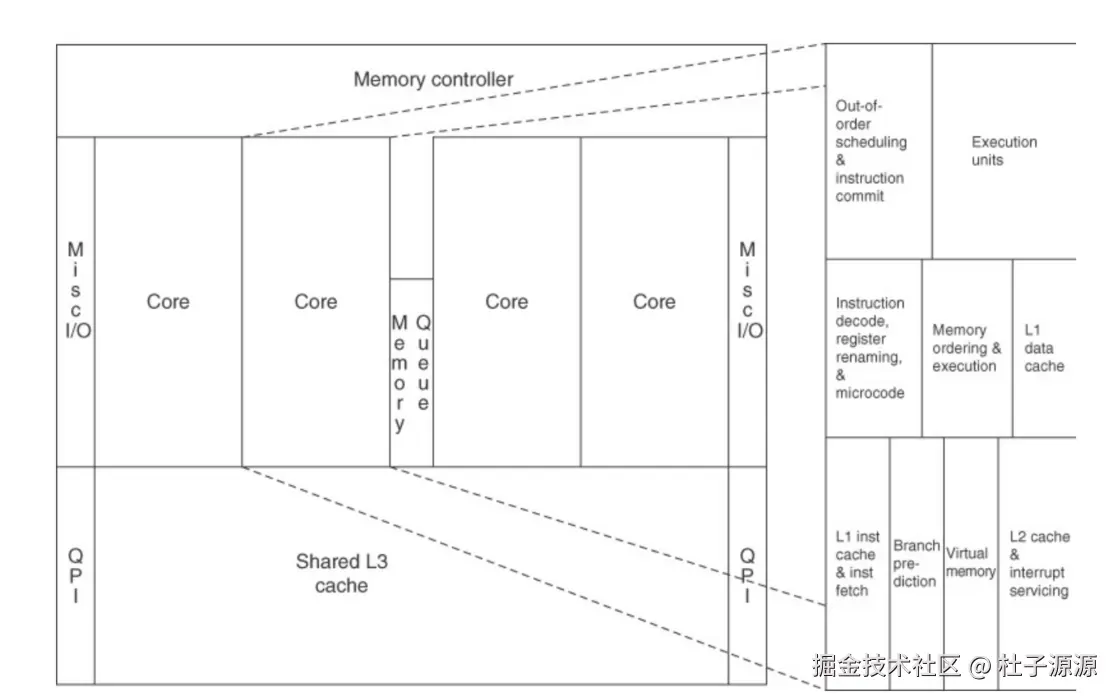

以酷睿i7芯片为例，我们来看一下这个处理器架构。
图中包含多个处理器核心，它们是处理器执行指令、处理任务的主要单元，这些Core之间共享三级缓存，用于存储数据和指令，减少核心对内存的直接访问，提升数据读取速度，降低延迟；内存控制器则负责管理处理器和内存之间的数据传输，协调内存访问，确保数据高效读写；位于架构两侧，是处理器与外部设备通信的高速接口，支持高带宽、低延迟的数据传输，增强系统扩展性。最终MiscI/O用于连接其他外部设备，实现处理器与外部环境的交互。
在Core中，最上边一层为乱序调度与指令提交，以及执行单元。充分利用执行单元资源，允许指令不按程序顺序执行，但是按照程序顺序提交结果，确保执行正确性，最终交由执行单元完成算术、逻辑等运算操作。
中间一层为L1数据缓存、指令解码、寄存器重命名与微码，还有内存顺序与执行。L1存储常用数据，快速提供给执行单元，减少数据等待事件；指令解码等将指令转换为处理器可执行的未操作，通过寄存器重命名解决指令间的数据依赖，微码则处理复杂指令的分解与执行；最终内存排序与执行确保内存操作按照正确的顺序执行，协调数据依赖关系，同时管理指令的执行流程。
最下边是L1指令缓存与取指、分支预测、虚拟内存以及L2缓存与中断处理。
这些实际上都是我们在计算机体系结构中经常见到的方案，它们都被集成在这一颗处理器上，最终保证了它良好的计算性能。
对称多处理（Symmetric multiprocessing，SMP）
SMP是一种多处理器的计算机软硬件架构，由两个或者更多相同的处理器连接到单一共享的主内存，并且能够完全访问所有输入/输出设备。并且由单一操作系统控制，该系统平等地对待所有处理器。
SMP就好比一群人协作干活。团队的多个成员共用一套工具，并且都是平等使用，同时还有一个管理者（OS）把任务对称地分给每个处理器，让它们一起并行处理。
如今大多数多处理器系统都采用SMP架构，对于多核处理器，SMP架构将每个核心视为独立的处理器进行处理。

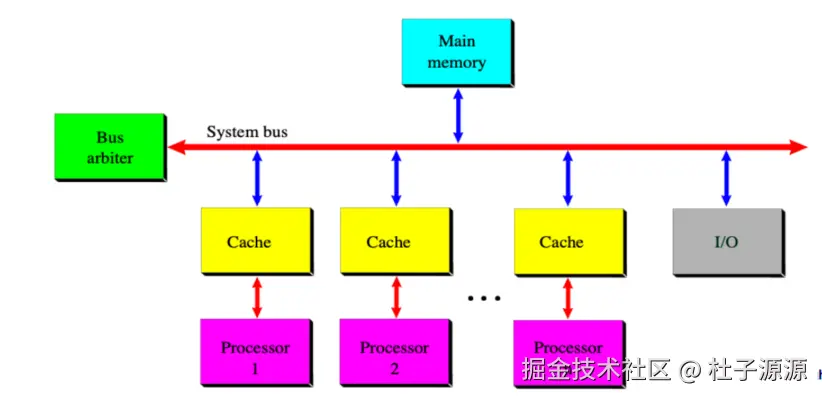

图中红色的线条代表系统总线（System Bus），是处理器、主存、缓存和IO之间通信的通道。
绿色模块是总线仲裁器（Bus arbiter），负责管理和协调各个组件对系统总线的访问，避免冲突。
多个紫色处理器都单独连接一个黄色的缓存，用于快速存储和读取数据，提升处理效率。蓝色模块是主存，所有处理器共享，负责存储系统和程序的主要数据；灰色模块代表处理器与外部设备（硬盘、键盘）交互的接口。
把当前的SMP组合起来，再用网络线缆连接起来，就构成了计算机集群，计算机集群是由多个计算机系统通过网络连接组成的组合，它们协同工作以提供更高的计算能力，可靠性和扩展性。
与SMP架构不同，计算机集群中的每个节点都有属于自己的独立内存，节点之间通过网络通信协作，而非共享单一主内存。
多线程
ILP对于程序员拥有较高的透明性，程序员无需过多关注底层细节即可利用，但是在某些应用中，ILP利用非常有限，当处理器因为缓存未命中而停顿等待时，功能单元的利用率会大幅下降。
而此时多线程（Multithreading）则允许多个线程以重叠的方式共享单个处理器的功能单元，多线程在一组线程间共享大部分处理器核心资源，仅复制私有状态（例如寄存器和程序计数器），为每个线程复制独立的状态，意味着为每个线程创建单独的寄存器文件、程序计数器PC和页表。
线程切换比进程切换高效地多。
Why？
线程是操作系统能够进行运算调度的最小单位，它被包含在进程之中，是进程中的实际运作单位，也被称为 “轻量级进程”。线程共享所属进程的内存地址空间和资源（如文件、内存等），但拥有独立的执行路径，包括自己的程序计数器、寄存器集和堆栈。简单理解，进程像是一个 “工作项目”，线程则是这个项目里的 “具体任务执行者”，多个线程协作完成进程的目标。
那为什么线程要比进程切换更快？
共享地址空间！ 同一进程内的线程共享相同的虚拟内存空间和页表。切换线程时，无需像进程切换那样更换页表、重新映射内存地址，减少了内存管理的开销。
切换数据量少！ 线程切换只需保存和恢复少量私有数据（如寄存器、程序计数器、堆栈指针等），而进程切换需要处理更多资源（如独立的内存空间、文件描述符等），涉及的数据量和操作更复杂。
缓存利用率高！ 由于线程共享进程的内存空间，CPU 缓存中的数据在切换线程时仍可能有效，无需像进程切换那样频繁刷新缓存，提升了效率。
我们来具体看一下线程的执行情况。

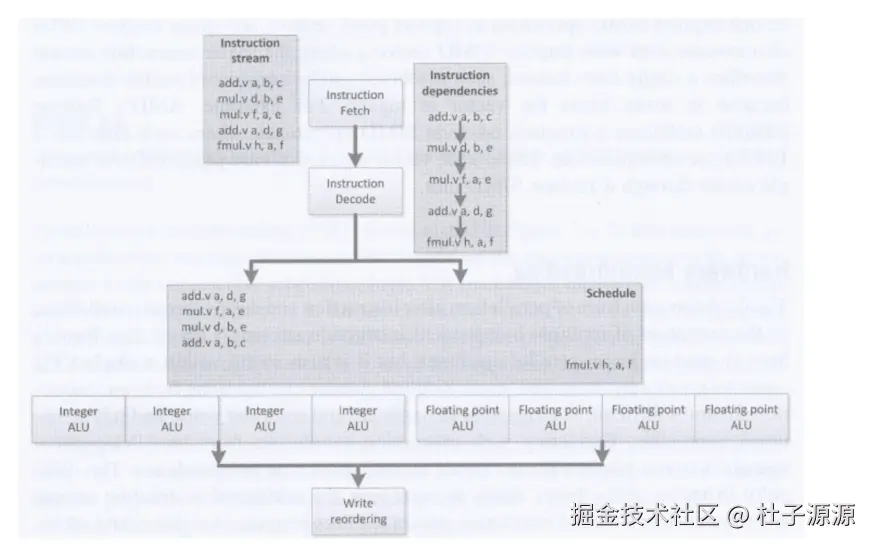

先看左边，有两个指令流A和B,令流 A 包含 add a,b,c、mul d,b,e 等指令，指令流 B 有 fadd a,b,c、fmul d,a,e等。在取指令之后进行指令解码，这个地方对指令进行了数据依赖分析，为了方便在后续进行乱序执行。
在执行的郭恒中，我们可以看到指令的执行顺序发生了变化，但是最终进行写回重排序，确保指令结果按照程序顺序写回，保证最终结果的正确性。
我们再来思考一个问题，硬件是如何支持多线程的？
硬件如何支持多线程
细粒度多线程在每个时钟周期都会进行线程间的切换，这使得多个线程的指令执行呈现交错状态，它的优点是无论短时间还是长时间的停顿，细粒度多线程都能有效隐藏由此产生的吞吐量损失。当一个线程发生停顿，哪怕时间很短，但是其他线程的指令依然可以立即执行，充分利用处理器资源，避免资源闲置。
但是这样会导致单个线程的执行变慢，对于一个本来没有任何停顿、顺利执行的线程来说，会因为其他线程指令的交错执行而被延迟。 Sun Niagara处理器就是细粒度多线程的一个典型实现案例。
粗粒度多线程 粗粒度多线程相比较细粒度而言，仅在代价较高的停顿，例如L2或者L3缓存未命中的时候才会切换线程。它同样具有较高的启动开销，同时克服吞吐量损失的能力有限，尤其是针对持续时间较短的停顿，无法有效利用处理器资源。
同步多线程SMT 是一种细粒度多线程的变体，它有一个更通用的名称——超线程（Hyper-Threading），基于多发射、动态调度的处理架构。
它的原理是借助寄存器重命名和动态调度技术，允许来自独立线程的多条指令，无需考虑彼此之间的依赖关系即可执行。指令间的依赖关系的解决由处理器的动态调度能力处理，从而更加高效地利用处理器资源，提升并行处理能力。
详细有关SMT的内容，大家可以参考一下这个博客——说说超线程那些事儿
多线程多到极致会发生什么？
GPU，GPU实际上就是由数量非常多的线程组成。
如图所示，在CPU中，例如AMD Phenom处理器中，具有6个核心，4-wide的单指令多数据技术，具备一个寄存器状态集，SIMD适用于通用计算，能够提升数据并行处理能力。
Intel i7-core也是拥有6核心，同样是4-wide SIMD，它具有两个状态集，通过多状态集优化线程切换与执行效率，兼顾多任务与计算性能。
Sun UltraSPARC T2具有8个核心，每个核心都有8个状态集，没有SIMD，但是同样可以多线程处理，因为多状态集可以支持高并发线程，但是并非数据并行类。
在GPU部分，AMD和Nvidia是GPU领域的龙头企业，AMD Radeon HD6970系列拥有24个核心，每个核心都有64-wide状态集（通常8-16个），16-wide SIMD。核心数量多，SIMD宽度大，状态集丰富，专为大规模并行计算设计，如图形渲染中处理像素数据。
CPU核心数量相对较少，侧重复杂指令处理与通用性，通过SIMD、多状态集等优化特定场景效率；GPU核心数多，强调并行处理与数据吞吐量，依赖宽SIMD和丰富的状态集，适合图形渲染、科学计算、DeepLearning等大规模并行任务。

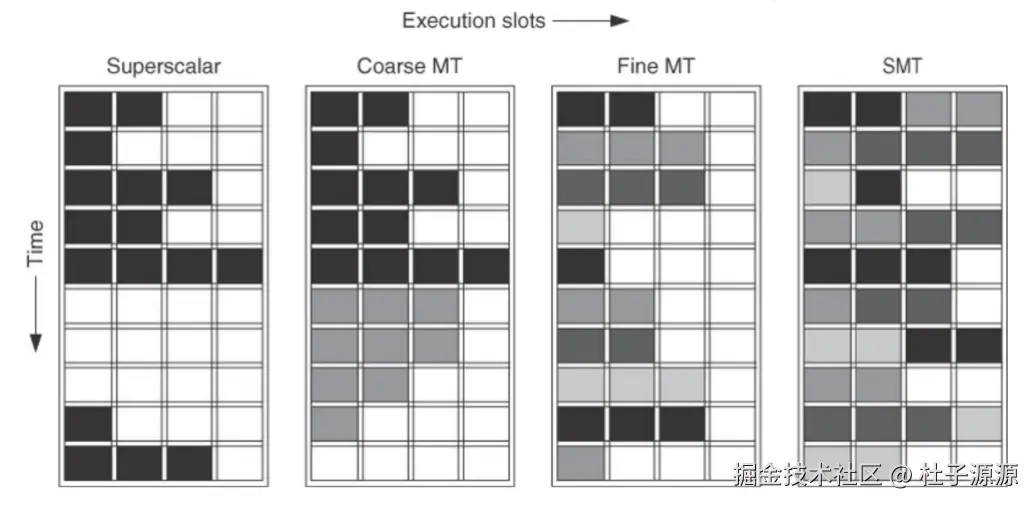

多线程类型汇总
通过上述学习，我们了解到四种超标量处理器架构在多线程支持上的差异：
- 无多线程支持的超标量处理器（Superscalar）：执行时会存在大量空白，因为处理器常常会因为指令或者数据等待而闲置，资源利用率低，无法利用多线程隐藏停顿。
- 粗粒度多线程（Coarse-grained multithreading，Coarse MT）：仅在代码较高的停顿时（例如二级或者三级缓存未命中）切换线程。线程切换后有连续的执行端，但是切换启动开销大，无法频繁切换，对于闲置时隙利用较好，但是对于短停顿的处理能力有限。
- 细粒度多线程（Fine-grained Multithreading，Fine MT）：每个时钟周期都进行线程切换，指令执行高度交错，可以有效隐藏短时间和长时间的停顿损失，但会减缓单个线程的执行速度，因为就绪线程会被其他线程指令打断。
- 同步多线程（Simultaneous Multithreading，SMT）：作为细粒度多线程的变体，基于多发射、动态调度架构。图中不同颜色代表不同线程，它们的混合更加密集，利用寄存器重命名和动态调度，允许独立线程的指令无需顾虑依赖关系即可执行，更高效地利用执行时隙，最大化并行处理能力。
我们可以看一下多线程环境下时分复用的指令流处理流程，我们可以看到stream A和stream B交替执行，
大量的线程交错执行，让硬件设备始终保持一个较大的吞吐量，尽管单个线程的执行时间加长了，但是整体的执行时间却减少了。
数据并行性 Data Parallelism
最常见的数据并行是向量运算（Vector Operation），它可以对向量进行批量处理，通常是64位浮点型，但是也有整型向量，一般来讲向量长度可能为64，也可能为128.

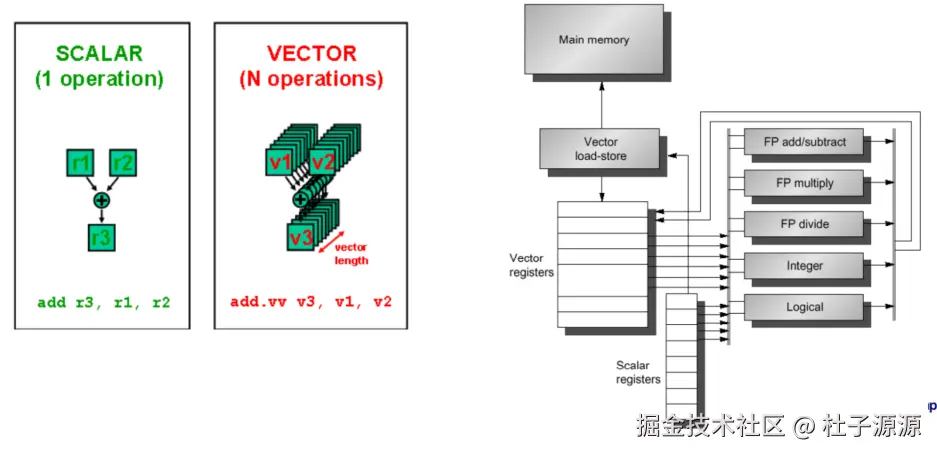

图中展示了标量和向量的对比。我们可以看到，一次可以对多个数据进行并行操作，同样是加法，前者每次只能加一次，而后者可以加N次。
右图展示了向量运算的硬件结构。
主内存通过向量加载-存储单元与向量寄存器交互，负责向量的读取和存储。向量寄存器连接到多个运算单元，支持多种向量运算。标量寄存器和向量处理有不同的路径。
如下图，我们可以清晰的看到，SIMD可以一次性使用多个运算单元。
最终我们来对比一下他们之间的差异：
总结

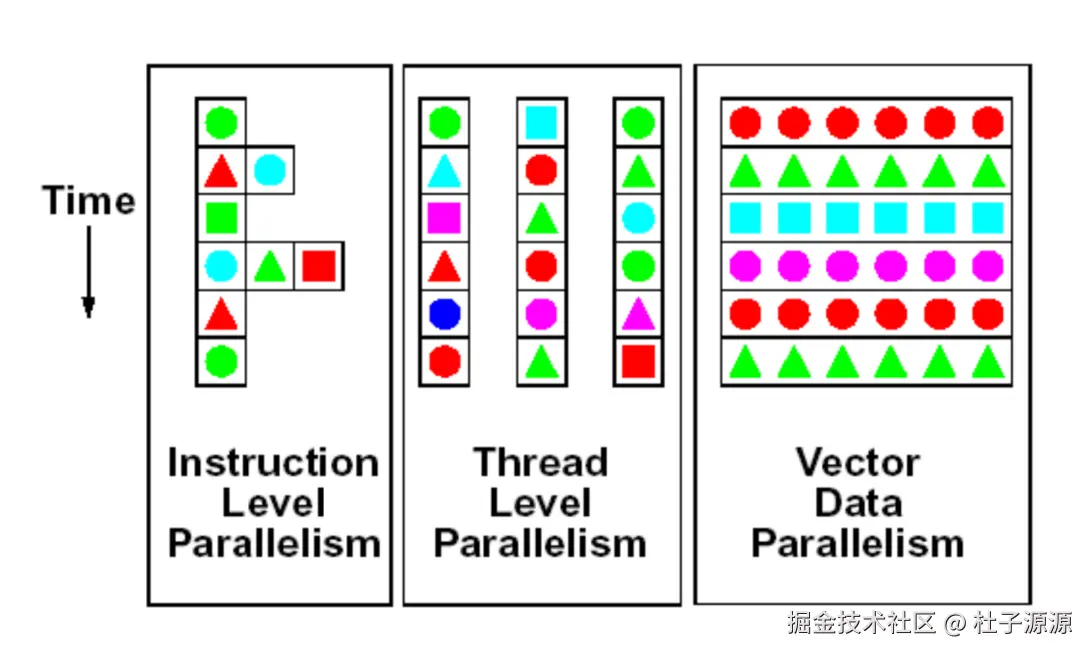

今天我们学习到了指令级并行、线程级并行、向量级并行。
指令级并行对程序员透明，无需修改代码即可利用硬件特性提升性能，有效利用处理器流水线，提升单个核心的指令吞吐量，但是受到数据依赖和控制依赖限制，并行潜力有限，硬件设计复杂，需要通过编译器优化和硬件调度减少依赖冲突。
线程级并行可利用多核处理器，隐藏内存访问等延迟，适合多任务场景，提升系统整体效率，但是线程切换有开销，存在数据竞争、死锁等问题，需要同步机制来保持数据一致性，并且过多线程会导致上下文切换频繁，降低性能。
向量级并行能够大幅提升数据处理效率，尤其适合科学计算、图形渲染、多媒体任务等数据密集型任务，减少指令执行次数，但是应用场景有限，要求数据具有规则结构，难以处理不规则或者离散数据；编程模型相对复杂，需要显式利用向量指令或者库函数。
