一、方案背景：汽车装配线自动化的核心挑战

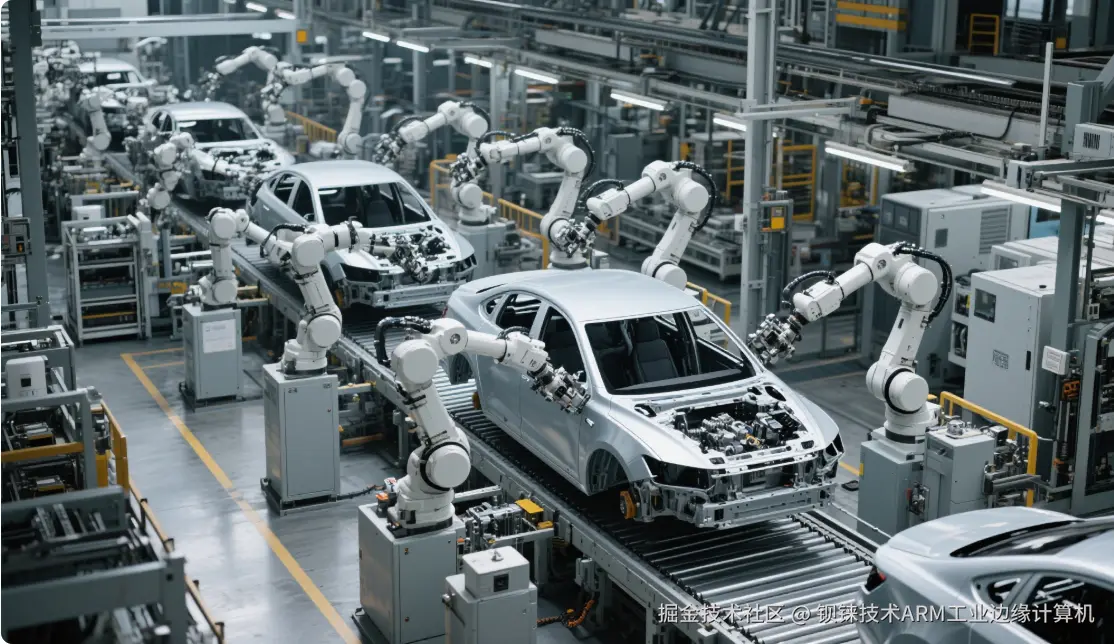

在汽车零部件装配领域，生产线的高效运行依赖于精准的数据采集、实时的设备控制以及与上层系统的无缝协同。以典型的汽车座椅装配线为例，每条产线需集成数十个传感器（如光电开关、压力传感器）和执行器（如电磁阀、伺服电机），同时需与PLC、MES系统实时通信。传统方案中，分散的IO模块往往面临集成难度大、网络延迟高、环境适应性差等问题，难以满足高精度、高可靠性的生产需求。
深圳市钡铼技术有限公司基于BL190 Modbus TCP边缘IO模块，推出“Y11（8DI）+Y21（8DO）+Y31（4AI）”的轻量化解决方案，针对汽车零部件装配线的复杂场景，实现从传感器信号采集到设备控制的全流程智能化，助力客户构建高效、稳定的智能制造系统。
二、系统架构：模块化设计构建智能产线神经网
（一）硬件架构：灵活组合适配多元场景
核心设备BL190模块采用工业级设计，支持1-3块Y系列IO板自由组合。本方案中：
- Y11数字输入模块（8DI，NPN触发） ：接入产线光电开关（检测零部件到位）、急停按钮、模式选择开关等，实时采集8路开关量信号，支持干接点/湿接点输入，2kV隔离保护确保信号稳定。
- Y21数字输出模块（8DO，PNP输出） ：控制电磁阀（气缸动作）、电机启停继电器、指示灯等执行器，单通道最大输出电流100mA，2kV隔离保护保障设备安全。
- Y31模拟输入模块（4AI，0-20mA/4-20mA输入） ：连接压力传感器（液压系统压力监测）、温度传感器（电机温度监控），16位分辨率、±0.1% FSR精度实时采集模拟量数据，300ms高速采样满足实时性需求。
（二）网络架构：双网口+Modbus TCP实现无缝集成
BL190内置双RJ45网口，支持交换机级联功能，通过ETH0连接PLC（如西门子S7-200SMART、三菱FX系列），ETH1扩展连接其他IO节点或智能设备。基于标准Modbus TCP协议，无需额外网关即可与主流PLC、HMI无缝对接，支持15个客户端同时访问，兼容0x01/0x02/0x03/0x04等常用功能码，实现数据采集与控制指令的快速交互。
（三）边缘计算：本地逻辑释放中央控制器压力
模块内置边缘计算功能，支持算术运算、逻辑运算、条件运算。例如，通过配置DI信号（如“零件到位”+“设备就绪”）触发DO输出（启动电机），无需依赖PLC编程即可实现本地逻辑控制，减少约30%的网络通信负载，降低中央控制器算力压力。
三、核心功能：全流程数据驱动生产优化
（一）精准采集：实时感知产线“脉搏”
- DI模块：设备状态全监控
在座椅装配线中，Y11模块实时采集6路光电开关信号（检测座椅骨架、螺丝、海绵等部件的到位状态）和2路按钮信号（手动/自动模式切换、急停）。通过Modbus寄存器映射（DI地址2000-2007），PLC可快速读取信号状态，例如当“骨架到位”信号（DI1，地址2000）置1时，触发后续拧紧工序。 - AI模块：液压系统“健康监测”
Y31模块接入4路压力传感器（检测座椅调节机构液压站压力），支持0-20mA信号输入。通过配置量程（如0-25MPa），模块自动将电流信号转换为工程值（实际压力值），通过Modbus TCP上传至PLC和SCADA系统。当压力值（AI1，地址3000）超过阈值（如22MPa）时，边缘计算逻辑立即触发声光报警（DO1输出置1），并向PLC发送停机指令，避免设备过载损坏。
（二）智能控制：毫秒级响应提升效率
- DO模块：执行器精准控制
Y21模块输出8路PNP信号，控制电磁阀组（调节座椅滑轨滑动）、电机接触器（驱动传送带）等。例如，当PLC发送“拧紧螺丝”指令时，DO1（地址1000）输出24V高电平，激活螺丝机电磁阀；检测到“螺丝到位”信号（DI3置1）后，DO1自动复位，整个流程耗时<50ms，相比传统继电器控制响应速度提升60%。 - 边缘逻辑：本地化快速决策
通过BL190网页配置界面，可自定义逻辑规则。例如，当“急停按钮”（DI8置1）触发时，边缘计算立即输出控制信号：DO5-DO8全部置0，停止所有电机和电磁阀动作，同时向PLC发送故障代码，整个响应过程无需经过云端或中央控制器，延迟<1ms，确保紧急情况下的设备和人员安全。
（三）无缝协同：Modbus TCP打通数据壁垒
模块支持Modbus TCP服务器模式，默认端口502，Modbus设备ID 1。PLC通过标准功能码即可读写数据：
- 读DI状态（功能码0x02） ：读取地址2000-2007，获取8路传感器信号。
- 写DO输出（功能码0x05） ：向地址1000-1007写入0/1，控制执行器动作。
- 读AI数据（功能码0x04） ：读取地址3000-3006（32位浮点型），获取压力传感器工程值。
这种标准化通信方式，使产线集成时间缩短40%，兼容95%以上主流工业控制器。
四、方案优势：三大核心价值驱动降本增效
（一）极简集成：Modbus TCP消除协议壁垒
传统方案中，不同品牌设备需通过网关转换协议，配置复杂且易出错。BL190直接支持Modbus TCP，与西门子、三菱、欧姆龙等PLC无需额外配置，即插即用。例如，某汽车厂商改造旧产线时，通过BL190替换原有分散模块，集成时间从3天缩短至4小时，调试成本降低50%。
（二）边缘智能：本地控制提升可靠性
在网络波动或中央控制器故障时，BL190的边缘计算功能可独立运行。例如，当PLC与模块间网络延迟超过50ms时，模块自动切换至本地逻辑控制模式，根据预设规则（如“DI信号变化→DO联动”）继续执行控制指令，避免产线停机，据实测可减少90%的因网络问题导致的生产中断。
（三）工业级设计：严苛环境稳定运行
模块通过EMC/EMI测试（ESD±6kV接触放电、EFT 1kV脉冲群），支持-40~85℃宽温运行，IP30防护等级，适用于焊接、喷涂等粉尘多、温差大的汽车装配场景。某主机厂实测显示，模块在连续运行12个月后，故障率仅为0.3%，显著优于同类产品。
五、实施路径：三步实现产线智能化改造
（一）硬件部署
- 导轨安装：将BL190模块固定在DIN35导轨，接入24VDC电源（支持反接保护）。
- 信号接线：Y11连接传感器（如NPN型光电开关，公共端接电源+），Y21连接电磁阀（24VDC供电，输出高电平有效），Y31连接压力传感器（4线制，电流信号接入AI通道）。
- 网络连接：ETH0接PLC网口，ETH1预留扩展，默认IP 192.168.3.2，通过网页配置工具（用户名admin，无密码）设置设备IP与PLC同网段。
（二）功能配置
- 网页初始化：浏览器登录模块IP，进入“I/O模块”页面，确认Y11、Y21、Y31正确识别，通道状态正常。
- Modbus映射：在“Modbus设置”中配置从站地址（默认1），映射DI地址2000-2007、DO地址1000-1007、AI地址3000-3006至PLC寄存器。
- 边缘逻辑：在“逻辑运算”界面设置联动规则，例如“DI1（骨架到位）+DI2（螺丝到位）→DO1（启动拧紧电机）”，支持布尔逻辑、数值比较等多种条件。
（三）联调测试
- 单点测试：手动触发传感器，检查DI状态是否正确显示；通过网页控制DO输出，观察执行器动作是否准确。
- 流程测试：模拟完整装配流程，验证压力传感器数据是否实时上传，边缘逻辑是否按预设规则触发，PLC与模块间数据交互延迟是否<10ms。
- 故障模拟：断开网络连接，测试模块是否切换至本地控制模式，网络恢复后是否自动同步状态，确保容错机制可靠。
六、未来展望：模块化架构支撑柔性生产
钡铼BL190模块的优势不仅限于当前方案，其灵活的IO组合能力（支持热电阻、热电偶、脉冲计数等模块）和开放的Modbus TCP协议，可轻松扩展至焊接机器人IO信号采集、喷涂线温湿度监控等场景。随着工业互联网的深化，模块支持BLRAT远程访问工具，实现固件远程升级和参数配置，助力企业构建“设备层-边缘层-云端”的全连接体系。
在汽车零部件制造行业，该方案已在座椅、车灯、底盘等装配线成功应用，平均提升生产效率15%，降低设备故障率20%，成为智能制造升级的核心基础设施。钡铼技术以“让工业互联更简单”为目标，持续通过模块化、智能化产品，推动传统制造业向柔性化、数字化转型。
