🌏# 前言
上一篇文章中,介绍了怎么在vue3中集成cesium,并且成功创建了一个场景。这篇主要介绍cesium中绘制点线面相关操作。
用的版本是:
cesium: ^1.128.0
示例代码仓库:github.com/leixq1024/v…
前置知识
viewer 是什么?
- 本质:Cesium的核心控制器对象(3D场景的「总管家」)
- 核心作用:
- 初始化三维地球场景(地形、影像、天空等)
- 管理所有图层和实体(
entities、dataSources等) - 控制相机视角(缩放、旋转、定位)
- 提供交互事件系统(点击、移动等)
其实就是创建出来的地图对象,下面的这个map就是了
export const createMap = (id: string) => {
const options: { [x: string]: boolean } = {
geocoder: false, // 地理编码控件不显示
homeButton: false, // 默认相机位置控件不显示
sceneModePicker: false, // 场景模式控件不显示
baseLayerPicker: false, // 基础图层控件不显示
navigationHelpButton: false, // 导航帮助控件不显示
animation: false, // 动画控件不显示
timeline: false, // 时间线控件不显示
fullscreenButton: false, // 全屏控件不显示
vrButton: false, // vr控件不显示
infoBox: false, // 信息框控件不显示,点击要素后不弹出信息栏
selectionIndicator: false // 选择跟踪控件不显示,点击要素后不弹出锁定框
}
map = new Viewer(id, options)
}
entities 是什么?
- 本质:高级实体集合管理器(场景中的「物品收纳盒」)
- 核心特征:
- 提供声明式API(通过JSON配置创建对象)
- 支持动态更新属性(颜色、位置等)
- 自动处理渲染优化(适合动态交互场景)
- 包含常见图元类型(点、线、面、模型等)
后面创建的点线面等图形都需要添加到viewer.entities这个对象里面
与
entities相对的还有一个Primitive,这里不做过多介绍
下面就开始做代码示例的介绍
点
viewer.entities.add({
position: Cesium.Cartesian3.fromDegrees(118.107358, 24.47745, 10),
point: {
pixelSize: 10, // 点大小(像素)
color: Cesium.Color.RED, // 填充颜色
outlineColor: Cesium.Color.WHITE, // 描边颜色
outlineWidth: 2, // 描边宽度
heightReference: Cesium.HeightReference.CLAMP_TO_GROUND // 贴地模式
}
});
相关参数介绍
| 参数 | 类型 | 说明 | 默认值 |
|---|---|---|---|
pixelSize | number | 点的直径(像素单位) | 1 |
color | Color | 填充颜色(支持CSS颜色字符串) | Color.WHITE |
outlineColor | Color | 描边颜色 | Color.BLACK |
heightReference | HeightReference | 高度参考模式(贴地/绝对高度) | HeightReference.NONE |
position:点位的坐标,需要用 Cesium.Cartesian3.fromDegrees进行转换,传入经纬度和高程,其中 高程可以不用,不过建议要一个
point:表示创建的是点

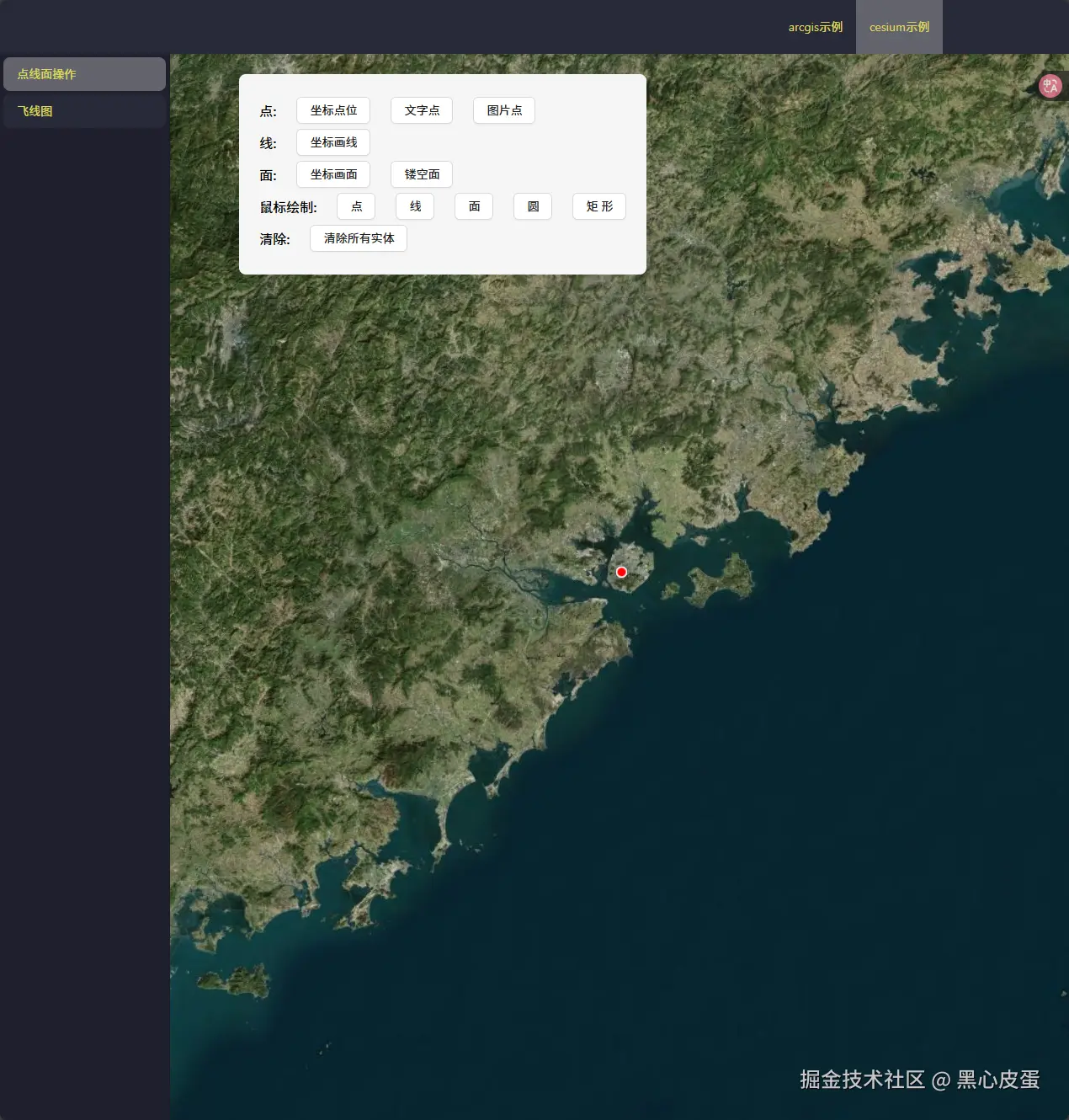

效果如下
文字点
文字点和上面的创建方式不一样之处在于多了一个label属性,具体的属性功能可看描述
Viewer.entities.add({
// 实体位置(WGS84坐标系)
position: Cesium.Cartesian3.fromDegrees(
118.107358, // 经度(东经)
24.47745, // 纬度(北纬)
50 // 高程(米,相对于椭球体高度)
),
// 点样式配置
point: {
pixelSize: 12, // 点直径(像素单位,建议8-20)
color: Cesium.Color.fromCssColorString('#ff3d3d'), // 点填充色(支持CSS颜色)
outlineColor: Cesium.Color.WHITE, // 点描边颜色
outlineWidth: 2, // 点描边宽度(像素)
heightReference: Cesium.HeightReference.CLAMP_TO_GROUND // 高度参考模式(贴地)
},
// 文字标签配置
label: {
text: '气象观测站\n(在线)', // 显示文本(支持换行符)
font: 'bold 14px "Microsoft YaHei", sans-serif', // 字体设置(必须指定中文字体)
fillColor: Cesium.Color.BLACK, // 文字颜色
backgroundColor: Cesium.Color.AQUA.withAlpha(0.7), // 背景色(带透明度)
showBackground: true, // 显示文字背景
style: Cesium.LabelStyle.FILL_AND_OUTLINE, // 文字渲染样式(填充+描边)
outlineColor: Cesium.Color.WHITE, // 文字描边颜色
outlineWidth: 2, // 文字描边宽度(像素)
horizontalOrigin: Cesium.HorizontalOrigin.LEFT, // 水平定位基准点(左侧对齐)
verticalOrigin: Cesium.VerticalOrigin.CENTER, // 垂直定位基准点(中心对齐)
pixelOffset: new Cesium.Cartesian2(25, 0), // 屏幕像素偏移(X右/Y下为正方向)
eyeOffset: new Cesium.Cartesian3(0, 0, -100) // 视角偏移(防止被地形遮挡)
}
})

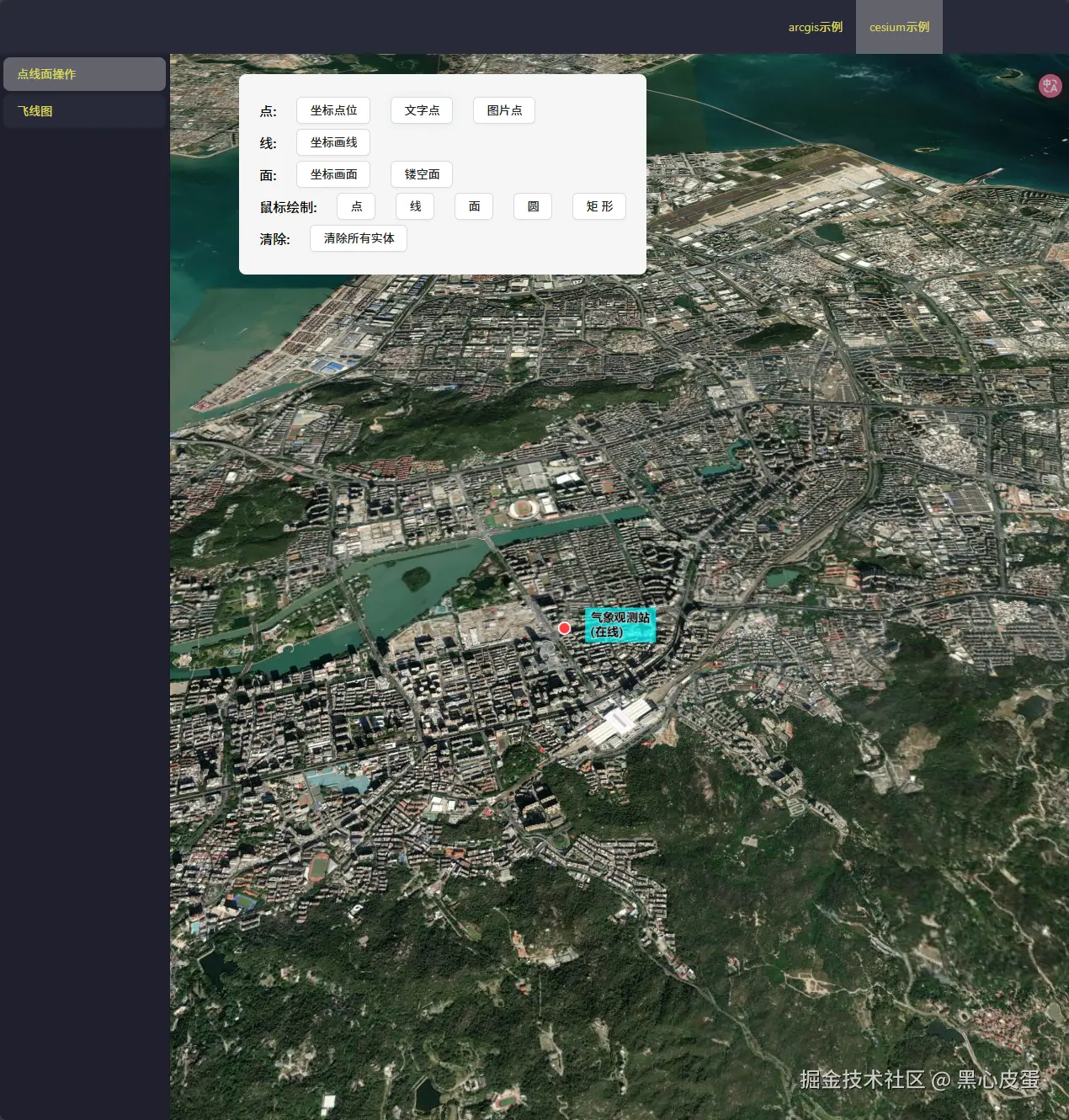

效果如下
图片点
图片点这边和前面的文字点和普通点不一样,用的是billboard,在官方中叫做广告牌。不过我还是习惯叫做图片点
Viewer.entities.add({
// 实体位置(使用WGS84经纬度坐标)
position: Cesium.Cartesian3.fromDegrees(
118.107358, // 经度 (东经)
24.47745, // 纬度 (北纬)
10 // 高度(米,相对于椭球面)
),
// 广告牌配置(用于显示2D图像标记)
billboard: {
image: '/img/poi.png', // 图像路径(支持URI、Canvas或资源对象)
// 推荐使用绝对路径,注意跨域问题
// 尺寸配置
width: 50, // 宽度(像素,当sizeInMeters=false时)
height: 50, // 高度(像素,当sizeInMeters=false时)
// 高级显示配置
rotation: Cesium.Math.toRadians(0), // 旋转角度(弧度制,顺时针方向)
// 建议使用Cesium.Math.toRadians()进行角度转换
sizeInMeters: false, // true时尺寸单位为米(适合精确测量场景)
// false时使用像素单位(适合UI标记)
// 对齐方式配置
verticalOrigin: Cesium.VerticalOrigin.CENTER, // 垂直对齐(CENTER|TOP|BOTTOM)
horizontalOrigin: Cesium.HorizontalOrigin.CENTER, // 水平对齐(CENTER|LEFT|RIGHT)
// 像素偏移(用于微调显示位置)
pixelOffset: new Cesium.Cartesian2(10, 0), // X向右为正,Y向上为正
// 可选性能优化参数
disableDepthTestDistance: Number.POSITIVE_INFINITY // 始终显示在最前(避免被地形遮挡)
}
})

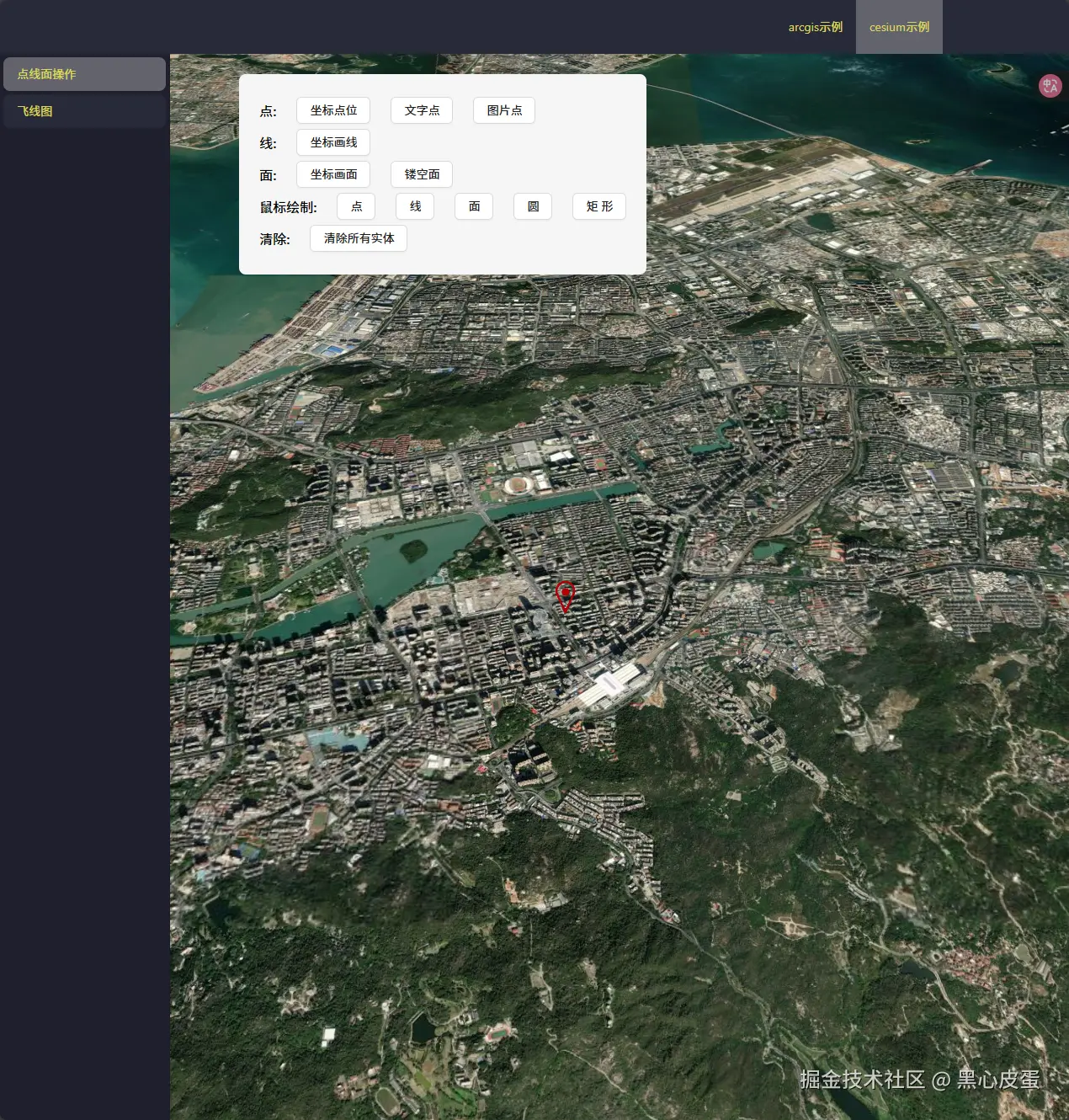

效果如下
线
线和前面画点的操作一样,只不过用的是polyline,基本属性如下
Viewer.entities.add({
polyline: {
// 线的坐标
positions: Cesium.Cartesian3.fromDegreesArray([120.9677706, 30.7985748, 110.2, 34.55]),
// 线的颜色
material: Cesium.Color.WHITE,
// 线的宽度
width: 5,
// 恒定高度
height: 5000
}
})

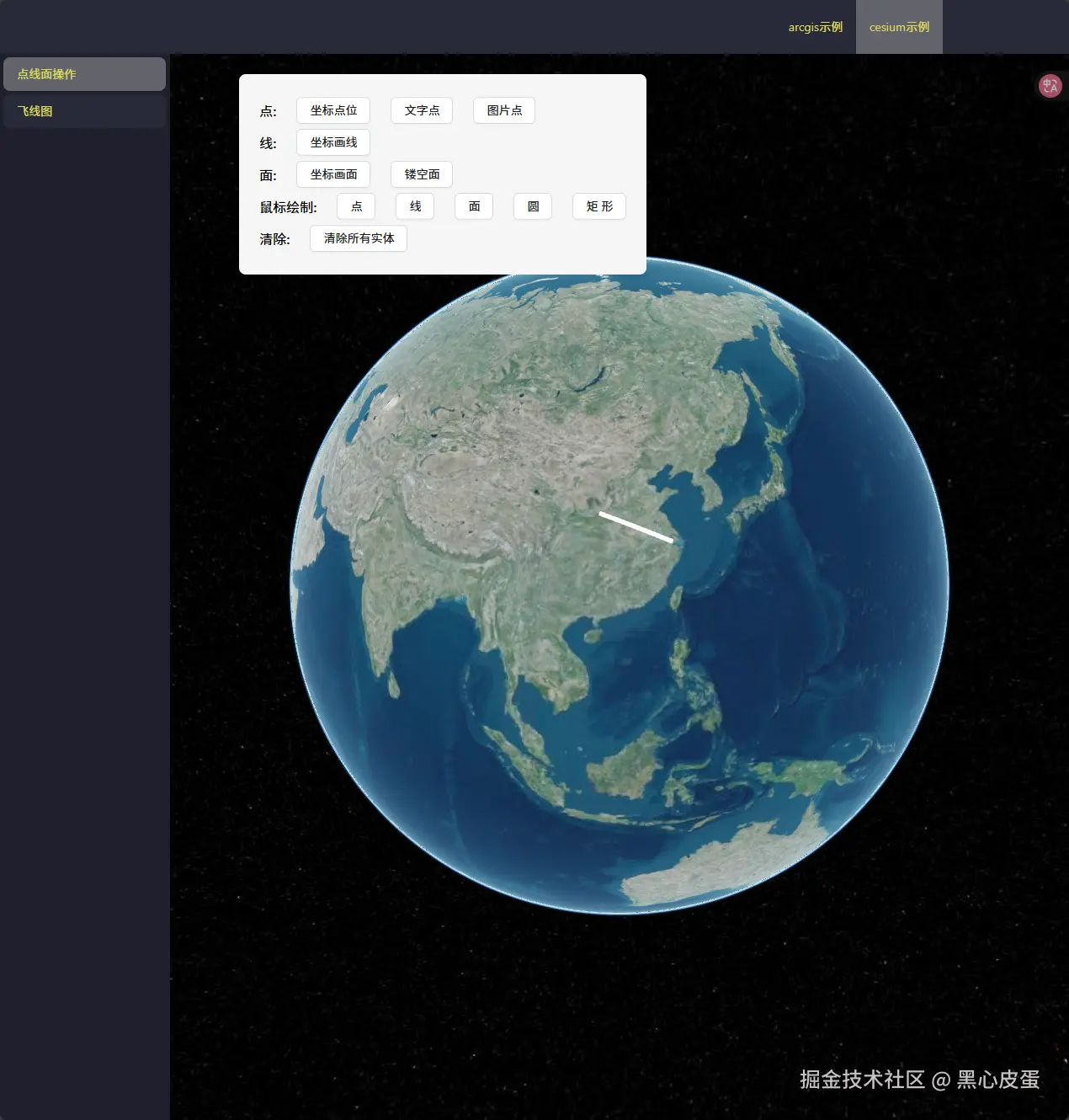

效果如下
画线的坐标可以给多个
Viewer.entities.add({
polyline: {
// 线的坐标
positions: Cesium.Cartesian3.fromDegreesArray([120.9677706, 30.7985748, 110.2, 34.55, 100.2, 34.55,90.2, 34.55, 100.2, 34.55]),
// 线的颜色
material: Cesium.Color.WHITE,
// 线的宽度
width: 5,
// 恒定高度
height: 5000
}
})

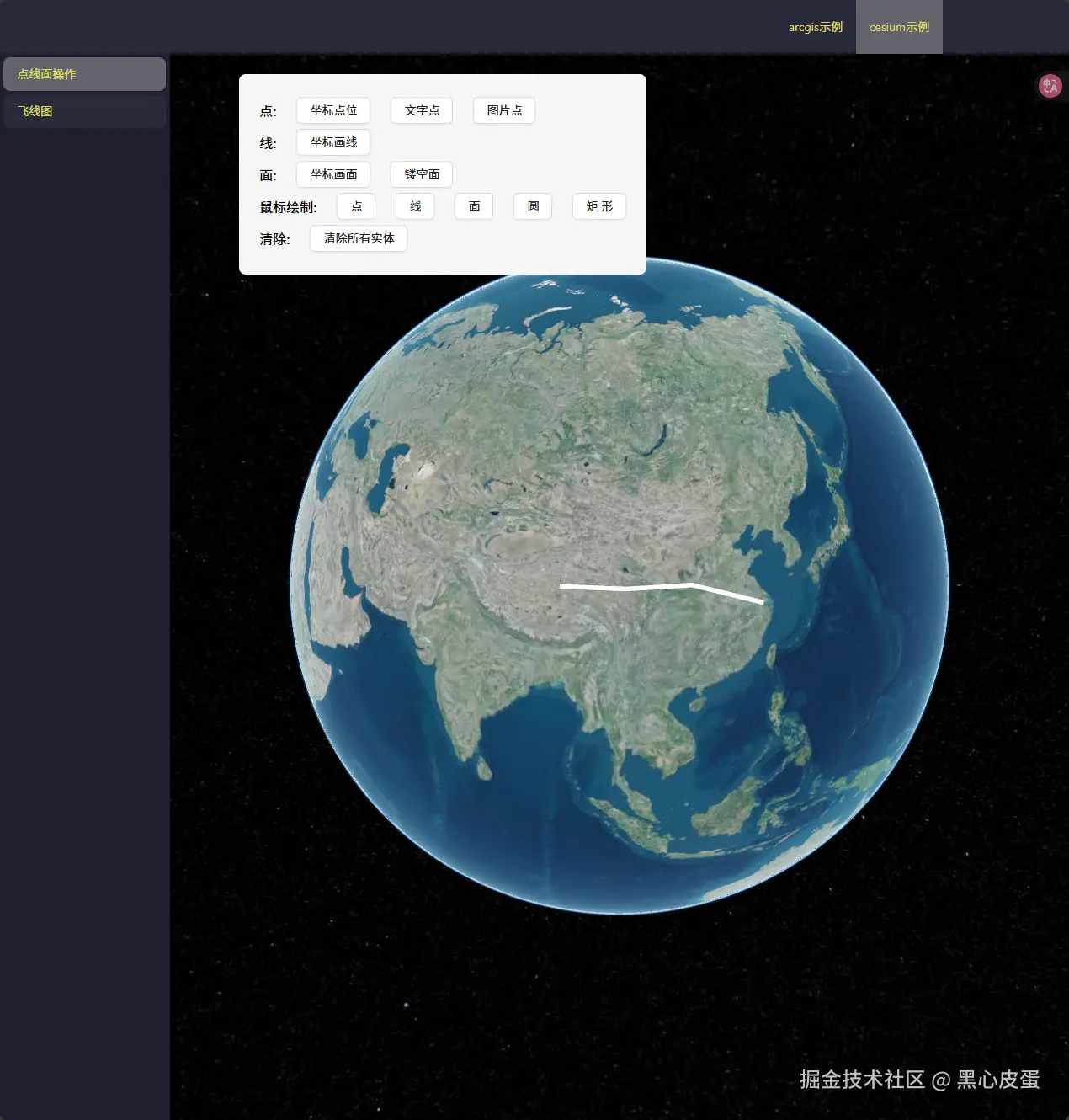

像这样,我给的就是多个坐标,它就会按照坐标绘制
面
画面则是通过设置polygon属性来完成的,这里要注意设置height属性,不然边框线,会显示不出来
Viewer.entities.add({
polygon: {
height: 1,
hierarchy: {
positions: Cesium.Cartesian3.fromDegreesArray([120.9677706, 30.7985748, 110.2, 34.55, 120.2, 50.55])
},
// 边框
outline: true,
// 边框颜色
outlineColor: Cesium.Color.WHITE,
// 边框尺寸
outlineWidth: 2,
// 填充的颜色,withAlpha透明度
material: Cesium.Color.GREEN.withAlpha(0.5),
// 是否被提供的材质填充
fill: true
}
})

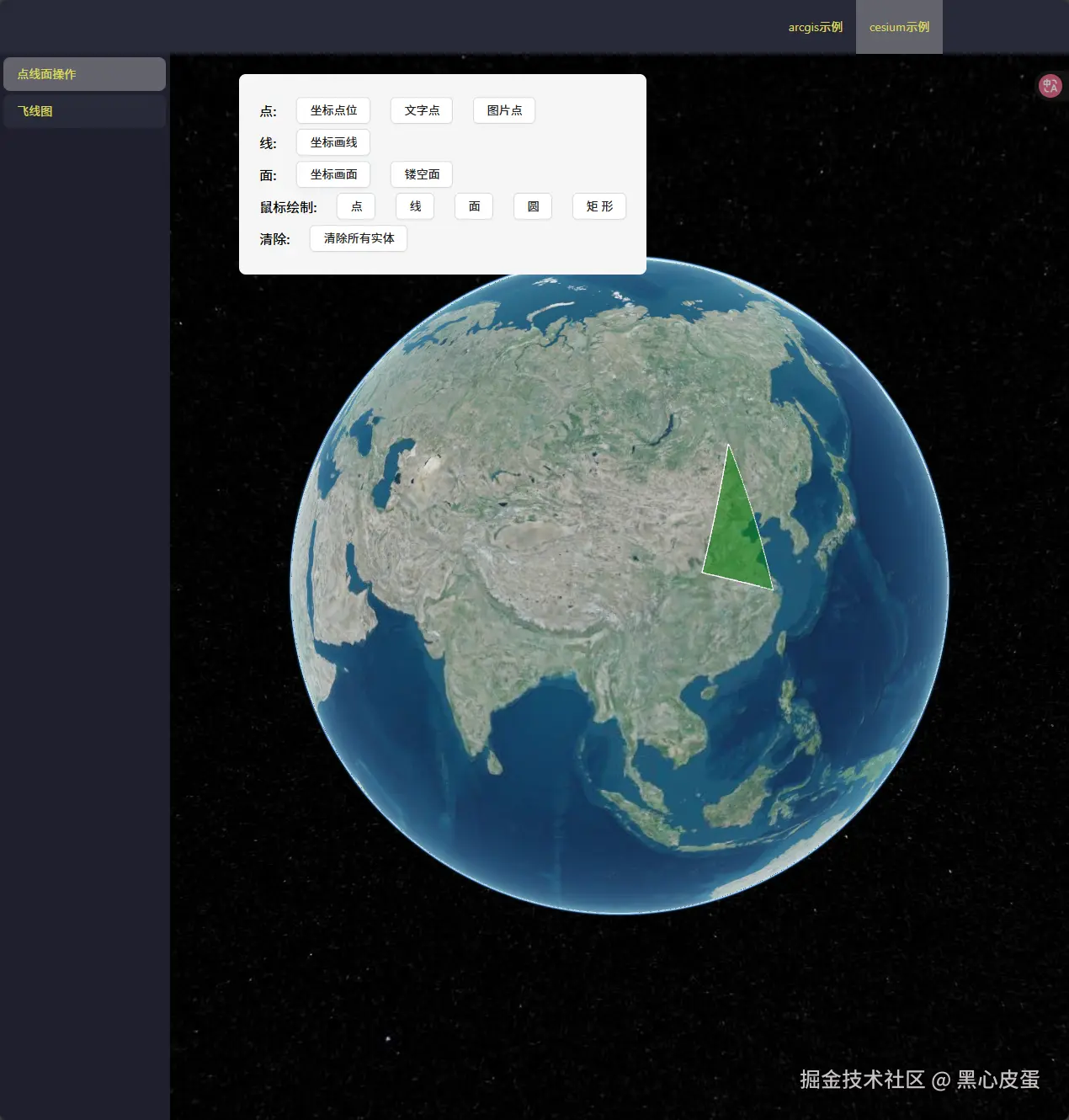

效果如下
镂空面
如果面的轮廓,不要里面的填充,则可以这样
Viewer.entities.add({
polygon: {
height: 1,
hierarchy: {
positions: Cesium.Cartesian3.fromDegreesArray([120.9677706, 30.7985748, 110.2, 34.55, 120.2, 50.55])
},
// 边框
outline: true,
// 边框颜色
outlineColor: Cesium.Color.WHITE,
// 边框尺寸
outlineWidth: 2,
// 填充的颜色,withAlpha透明度
material: Cesium.Color.GREEN.withAlpha(0),
// 是否被提供的材质填充
fill: true
}
})

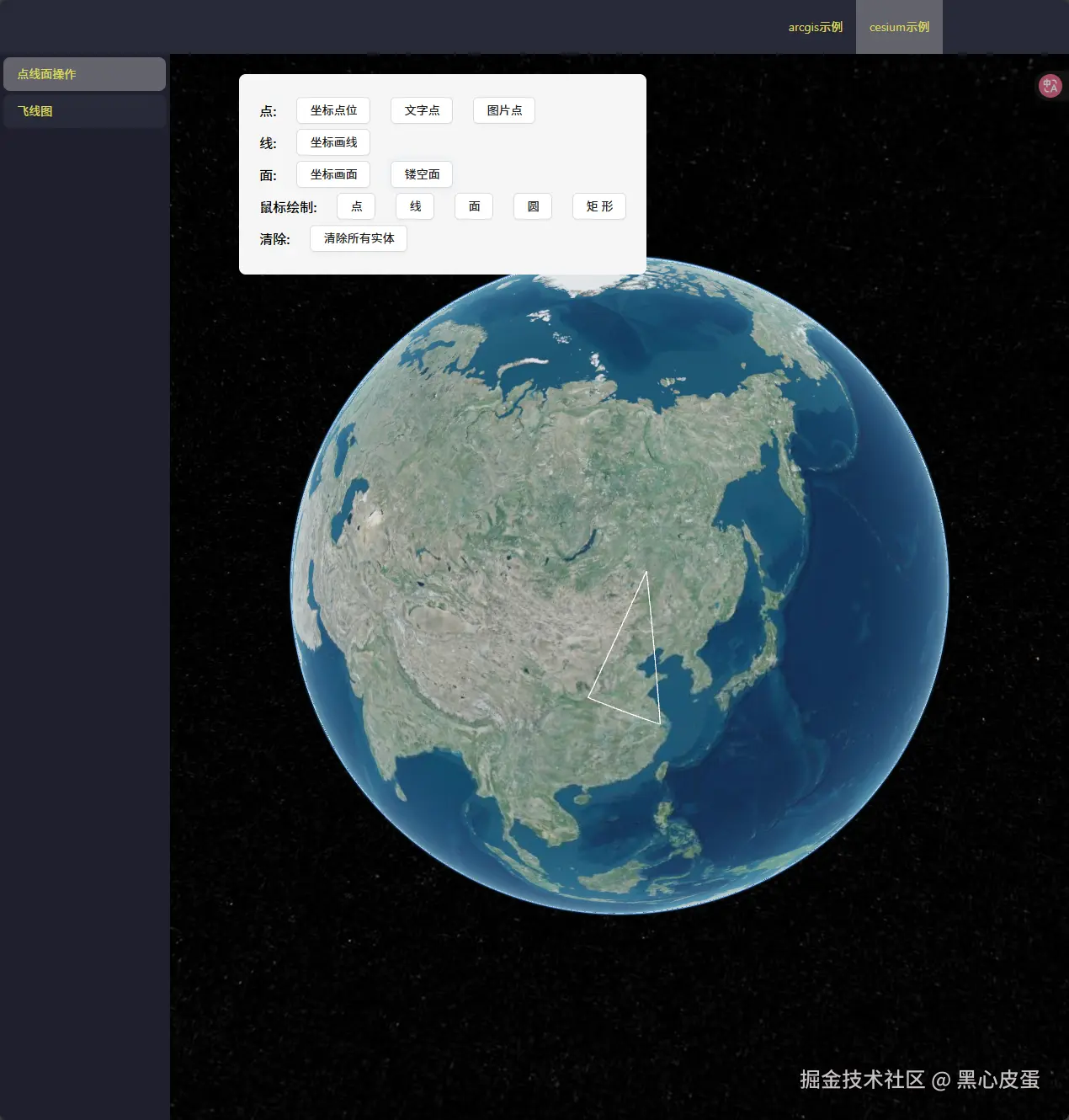

这里我将填充的颜色的透明度设置为0,这样就实现镂空的效果了
结尾
到这里基本的点线面怎么添加到地图上面去的代码例子,已经展示完毕。
下一篇将介绍怎么用鼠标去绘制点线面
