一、实验目的
1、掌握容器化云数据中心的方案设计方法；
2、掌握Kubernetes Cluster的部署和配置；
3、掌握可视化管理工具Kuboard的安装和使用。
二、实验学时
2学时
三、实验类型
设计性
四、实验任务
1、完成容器化云数据中心的方案设计；
2、完成Kubernetes Cluster的部署和配置；
3、完成可视化管理工具Kuboard的安装。
五、实验环境
1、硬件
本实验基于实验教学中心网络运维实验室服务器集群开展，每个实验小组分配集群中的1台物理服务器作为实验基础平台，提供云计算资源。每个人配备计算机1台。（学生可根据自身情况使用个人计算机）。
2、软件
Windows操作系统，或MacOS操作系统。
安装最新版本的浏览器，建议使用Edge、Chrome等。
3、网络
计算机使用无线网络接入局域网，能够访问实验教学中心网络运维实验室服务器集群，并支持对互联网的访问。
4、工具
无
六、实验内容步骤
1、云数据中心方案设计
（1）应用场景
建设一个容器化云数据中心。
在容器化云数据中心上创建5个用户，每个用户分配：
（1）独立的命名空间实现资源隔离
（2）独立的NFS共享存储
（3）独立内部地址段用于容器服务
（4）对外服务的10个IP地址
容器化云数据中心应用规划如表7-1所示。
表7-1 容器化云数据中心应用规划表
| 序号 | 用户名 | 分配命名空间 | 分配存储 | 内部地址 | 对外服务地址 |
|---|---|---|---|---|---|
| 1 | user01 | namespace01 | cloud-k8s-nfs-1 | 192.168.1.0/24 | 172.16.125.111-172.16.125.120 |
| 2 | user02 | namespace02 | cloud-k8s-nfs-2 | 192.168.2.0/24 | 172.16.125.121-172.16.125.130 |
| 3 | user03 | namespace03 | cloud-k8s-nfs-3 | 192.168.3.0/24 | 172.16.125.131-172.16.125.140 |
| 4 | user04 | namespace04 | cloud-k8s-nfs-4 | 192.168.4.0/24 | 172.16.125.141-172.16.125.150 |
| 5 | user05 | namespace05 | cloud-k8s-nfs-5 | 192.168.5.0/24 | 172.16.125.151-172.16.125.160 |
（2）节点规划
容器化云数据中心采用Kubernetes技术栈建设，由5个节点组成，主节点1个，工作节点4个。
节点使用虚拟机，配置信息如表7-2所示。
表7-2 集群节点配置信息
| 序号 | 虚拟机配置 | 操作系统配置 |
|---|---|---|
| 1 | 虚拟机名称：Cloud-K8s-MasterCPU：2核内存：4GB硬盘：50GB网卡：Class-Cloud-VM-Network | 主机名：Cloud-K8s-Master操作系统：openEuler 24.03 LTS SP1IP地址：172.16.125.101子网掩码：255.255.255.0网关：172.16.125.1DNS：172.16.125.3 |
| 2 | 虚拟机名称：Cloud-K8s-Worker-1CPU：2核内存：4GB硬盘：50GB网卡：Class-Cloud-VM-Network | 主机名：Cloud-K8s-Worker-1操作系统：openEuler 24.03 LTS SP1IP地址：172.16.125.102子网掩码：255.255.255.0网关：172.16.125.1DNS：172.16.125.3 |
| 3 | 虚拟机名称：Cloud-K8s-Worker-2CPU：2核内存：4GB硬盘：50GB网卡：Class-Cloud-VM-Network | 主机名：Cloud-K8s-Worker-2操作系统：openEuler 24.03 LTS SP1IP地址：172.16.125.103子网掩码：255.255.255.0网关：172.16.125.1DNS：172.16.125.3 |
| 4 | 虚拟机名称：Cloud-K8s-Worker-3CPU：2核内存：4GB硬盘：50GB网卡：Class-Cloud-VM-Network | 主机名：Cloud-K8s-Worker-3操作系统：openEuler 24.03 LTS SP1IP地址：172.16.125.104子网掩码：255.255.255.0网关：172.16.125.1DNS：172.16.125.3 |
| 5 | 虚拟机名称：Cloud-K8s-Worker-4CPU：2核内存：4GB硬盘：50GB网卡：Class-Cloud-VM-Network | 主机名：Cloud-K8s-Worker-4操作系统：openEuler 24.03 LTS SP1IP地址：172.16.125.105子网掩码：255.255.255.0网关：172.16.125.1DNS：172.16.125.3 |
（3）网络规划
（1）节点网络
- 主节点 ：
172.16.125.101 - 工作节点 ：
172.16.125.102、172.16.125.103、172.16.125.104、172.16.125.105
（2）集群内部网络
Pod网络是整个Kubernetes集群的Pod网络范围，所有Pod的IP地址都从该范围内分配。
Pod网络CIDR ：192.168.0.0/16
Service网络是Kubernetes 集群中Service的虚拟IP地址范围，用于集群内部的服务发现和负载均衡。
Service网络CIDR ：10.96.0.0/12
2、配置系统环境
步骤1：在节点Cloud-K8s-Master上配置SElinux、防火墙和Swap分区。
# 关闭防火墙
systemctl stop firewalld
# 禁用防火墙开机自启动
systemctl disable firewalld
# 临时关闭SElinux
setenforce 0
# 永久关闭SElinux
sed -i 's/enforcing/disabled/' /etc/selinux/config
# 永久关闭 Swap 分区
sed -ri 's/.*swap.*/#&/' /etc/fstab
步骤2：设置主机时间同步。
# 设置节点执行时间同步：
yum install ntpdate -y
ntpdate 172.16.125.3
步骤3：设置主机名并配置hosts文件。
# 设置主机名 后面的4台主机也要设置
hostnamectl set-hostname k8s-master //注意每台主机名称不同
# 在节点上添加 hosts 文件的配置
cat >> /etc/hosts << EOF
172.16.125.101 k8s-master
172.16.125.102 k8s-worker1
172.16.125.103 k8s-worker2
172.16.125.104 k8s-worker3
172.16.125.105 k8s-worker4
EOF
步骤4：配置网桥过滤和地址转发。
# 为所有节点添加网桥过滤和地址转发功能
cat > /etc/sysctl.d/k8s.conf << EOF
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
EOF
# 应用新的配置
sysctl --system
# 重启服务器
reboot
参照节点Cloud-K8s-Master的系统环境配置，完成Cloud-K8s-Worker-1、Cloud-K8s-Worker-2、Cloud-K8s-Worker-3、Cloud-K8s-Worker-4系统环境配置。
3、安装Kubernetes基础软件
步骤1：安装Docker。
#配置安装源
yum-config-manager --add-repo http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
sed -i 's/$releasever/8/g' /etc/yum.repos.d/docker-ce.repo
# 安装Docker
yum install -y docker-ce docker-ce-cli containerd.io
步骤2：配置镜像加速。
# 配置镜像加速和cgroup驱动
cat > /etc/docker/daemon.json <<EOF
{
"registry-mirrors": [
"https://registry.cn-hangzhou.aliyuncs.com",
"https://hub.xdark.top",
"https://hub.littlediary.cn",
"https://dockerpull.org",
"https://hub.crdz.gq",
"https://docker.1panel.live",
"https://docker.mirrors.ustc.edu.cn",
"https://docker.m.daocloud.io",
"https://noohub.ru",
"https://huecker.io",
"https://dockerhub.timeweb.cloud",
"https://docker.1panel.dev",
"https://docker.unsee.tech",
"https://docker.1panel.live"
],
"exec-opts": ["native.cgroupdriver=systemd"],
"log-driver": "json-file",
"log-opts": {
"max-size": "100m"
}
}
EOF
#启动docker并设置开机自启动
systemctl start docker
systemctl enable docker
步骤3：安装cri-dockerd。
# 安装cri-dockerd，让 Docker 作为 K8s 容器引擎
wget https://github.com/Mirantis/cri-dockerd/releases/download/v0.3.12/cri-dockerd-0.3.12-3.el7.x86_64.rpm
rpm -ivh cri-dockerd-0.3.12-3.el7.x86_64.rpm
# 修改配置文件（/usr/lib/systemd/system/cri-docker.service）
#在 “ExecStart=/usr/bin/cri-dockerd --container-runtime-endpoint fd://” 这一行增加
“-–pod-infra-container-image=registry.aliyuncs.com/google_containers/pause:3.9”
vi /usr/lib/systemd/system/cri-docker.service
-------------------cri-docker.service--------------
ExecStart=/usr/bin/cri-dockerd --container-runtime-endpoint fd:// --pod-infra-container-image=registry.aliyuncs.com/google_containers/pause:3.9
----------------------------------------------------
#加载配置并开启服务
systemctl daemon-reload
systemctl enable cri-docker && systemctl start cri-docker
步骤4：安装kubeadm、kubelet 和 kubectl。
#安装kubeadm、kubelet 和 kubectl
#添加阿里云的镜像库
cat > /etc/yum.repos.d/kubernetes.repo << EOF
[kubernetes]
name=Kubernetes
baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64
enabled=1
gpgcheck=0
repo_gpgcheck=0
gpgkey=https://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg https://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
EOF
#安装kubeadm、kubelet 和 kubectl
yum install -y kubelet-1.28.0 kubeadm-1.28.0 kubectl-1.28.0
#设置开机启动 kubelet 服务
systemctl enable kubelet
4、初始化Kubernetes（Master节点）
#在 Master 节点上执行以下初始化命令
kubeadm init \
--apiserver-advertise-address=172.16.125.101 \
--image-repository registry.aliyuncs.com/google_containers \
--kubernetes-version v1.28.0 \
--service-cidr=10.96.0.0/12 \
--pod-network-cidr=192.168.0.0/16 \
--cri-socket=unix:///var/run/cri-dockerd.sock \
--ignore-preflight-errors=all
#apiserver-advertise-address：集群广播地址，用 master 节点的内网 IP
#image-repository：由于默认拉取镜像地址 k8s.gcr.io 国内无法访问，这里指定阿里云镜像仓库地址
#kubernetes-version： K8s 版本，与上面安装的软件版本一致
#service-cidr：集群 Service 网段
#pod-network-cidr：集群 Pod 网段
#cri-socket：指定 cri-socket 接口，使用 unix:///var/run/cri-dockerd.sock
//初始化完成后出现提示内容：
Your Kubernetes control-plane has initialized successfully!
To start using your cluster, you need to run the following as a regular user:
mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config
Alternatively, if you are the root user, you can run:
export KUBECONFIG=/etc/kubernetes/admin.conf
You should now deploy a pod network to the cluster.
Run "kubectl apply -f [podnetwork].yaml" with one of the options listed at:
https://kubernetes.io/docs/concepts/cluster-administration/addons/
Then you can join any number of worker nodes by running the following on each as root:
kubeadm join 172.16.125.101:6443 --token wqhlp8.pbepvo8rkynn3q5z \
--discovery-token-ca-cert-hash sha256:f17c5cb118e2c8834eab43a96a83b29f033b7ca8dec49f9a5f52f6b8c627b57d
💡
提醒：
在后续集群的配置中需要用到初始化完成后出现提示内容，注意保存。
在Master节点设置 kubectl 工具的管理员权限。
#执行初始化完成后出现提示内容：
mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config
5、创建Kubernetes集群
在Worker节点上执行初始化完成返回的kubeadm join命令，为集群添加工作节点。
kubeadm join 172.16.125.101:6443 --token wqhlp8.pbepvo8rkynn3q5z \
--discovery-token-ca-cert-hash sha256:f17c5cb118e2c8834eab43a96a83b29f033b7ca8dec49f9a5f52f6b8c627b57d
--cri-socket=unix:///var/run/cri-dockerd.sock
📌
命令中token有效期为24小时，当token过期之后，执行 “kubeadm join” 命令就会报错。这时可以直接在Master节点上使用以下命令生成新的token，然后再使用 “kubeadm join” 命令加入节点。
创建一个新的 join token：
kubeadm token create --print-join-command
此时查看集群节点状态，各节点均加入集群但状态都是NotReady，集群的内部网络还没有正常运作，需要安装网络插件。
[root@k8s-master ~]# kubectl get node
NAME STATUS ROLES AGE VERSION
k8s-master NotReady control-plane 20m v1.28.0
k8s-worker1 NotReady <none> 3m3s v1.28.0
k8s-worker2 NotReady <none> 2m30s v1.28.0
k8s-worker3 NotReady <none> 116s v1.28.0
k8s-worker4 NotReady <none> 86s v1.28.0
6、安装网络插件Calico（Master节点）
# 下载 Calico 插件部署文件
wget https://docs.projectcalico.org/manifests/calico.yaml
# 修改 “calico.yaml” 文件中的 “CALICO_IPV4POOL_CIDR” 参数，需要与前面 “kubeadm init”
命令中的 “–pod-network-cidr” 参数一样（192.168.0.0/16）
vi calico.yaml
#可以输入 “/CALICO_IPV4POOL_CIDR” 来快速定位到参数位置
------------calico.yaml-------------
- name: CALICO_IPV4POOL_CIDR
value: "192.168.0.0/16"
------------------------------------
# 将 Calico 插件部署到集群里
kubectl apply -f calico.yaml
#等几分钟后查看节点状态
aster ~]# kubectl get node //状态STATUS是Ready说明集群创建成功
NAME STATUS ROLES AGE VERSION
k8s-master Ready control-plane 68m v1.28.0
k8s-worker1 Ready <none> 51m v1.28.0
k8s-worker2 Ready <none> 50m v1.28.0
k8s-worker3 Ready <none> 50m v1.28.0
k8s-worker4 Ready <none> 49m v1.28.0
7、安装Kuboard
#在 master 节点添加 k8s.kuboard.cn/role=etcd 的标签
kubectl label nodes k8s-master k8s.kuboard.cn/role=etcd
kubectl label nodes k8s-worker1 k8s.kuboard.cn/role=etcd
kubectl label nodes k8s-worker2 k8s.kuboard.cn/role=etcd
kubectl label nodes k8s-worker3 k8s.kuboard.cn/role=etcd
kubectl label nodes k8s-worker4 k8s.kuboard.cn/role=etcd
#下载 kuboard 部署清单
wget https://addons.kuboard.cn/kuboard/kuboard-v3-swr.yaml
#部署 kuboard
kubectl apply -f kuboard-v3-swr.yaml
#查看 pod 信息
kubectl get pods -n kuboard

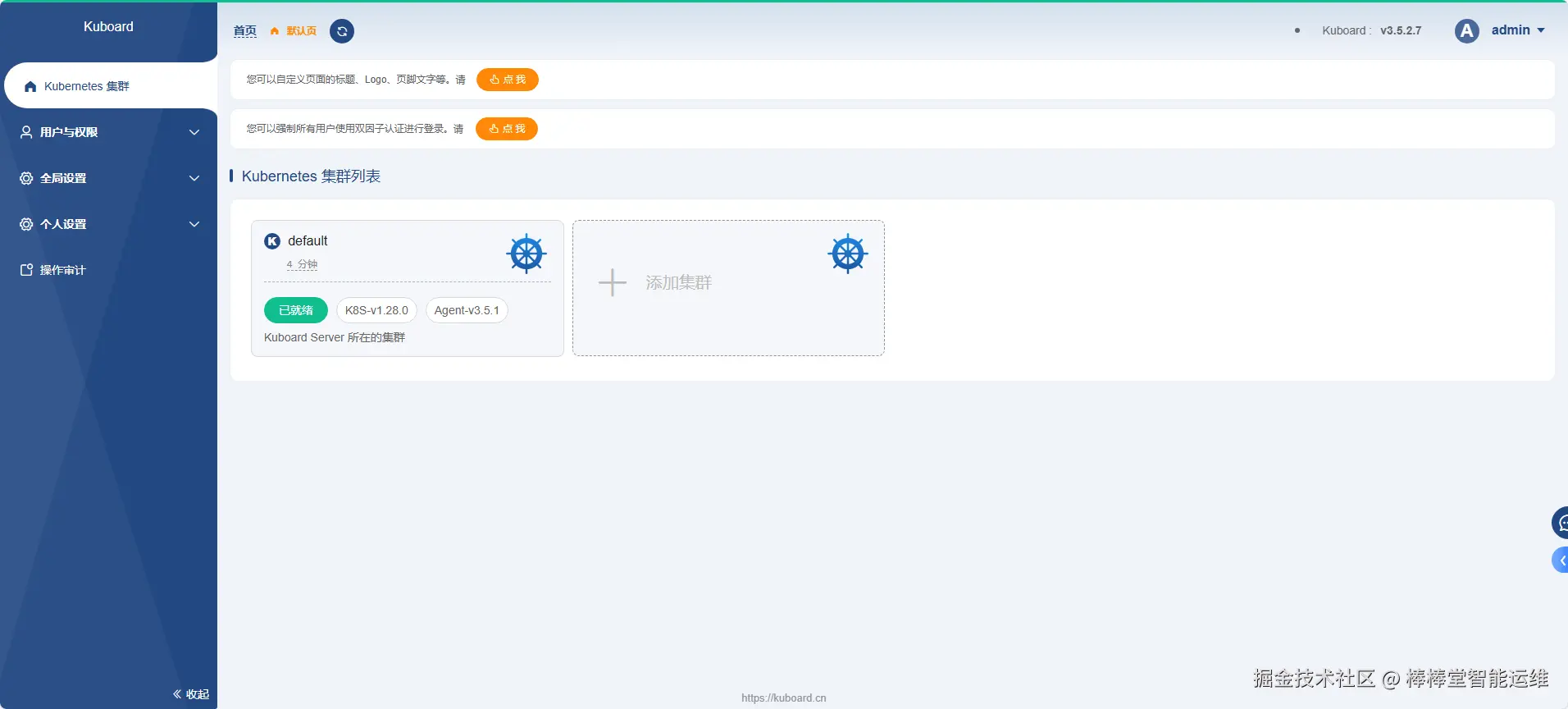

部署完成后浏览器访问：http://172.16.125.101:30080，登录后如图7-1所示。
💡
提醒：
Kuboard部署后的初始用户名：admin，密码：Kuboard123。

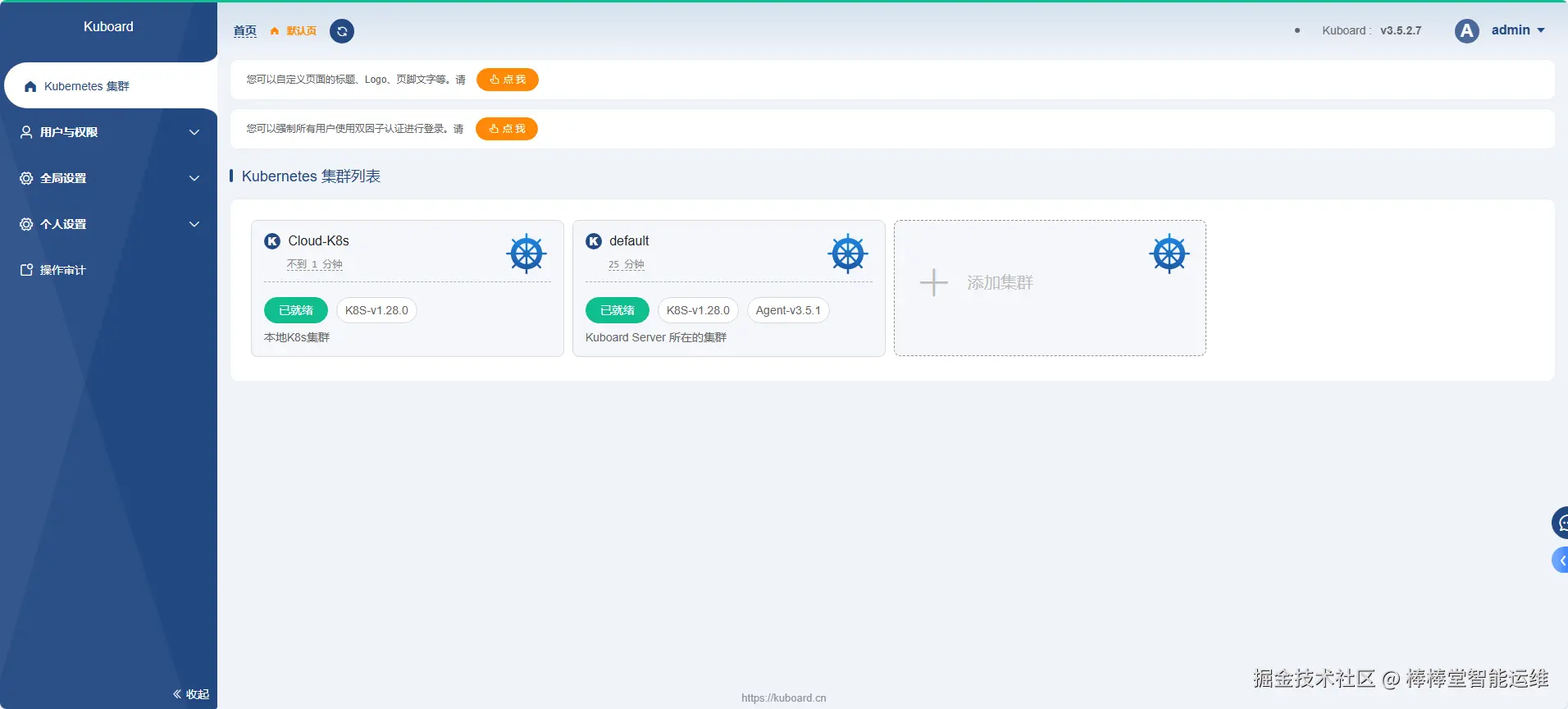

添加本地集群，如图7-2所示。
七、实验讲解
本实验配套讲解视频，访问课程学习平台。
八、实验考核
实验考核为【实验随堂查】。
实验随堂查：每个实验设置3-5考核点，学生现场进行演示和汇报讲解。
1、考核点
考核点1：完成K8s集群的搭建，集群状态为Ready。（40分）
考核点2：完成可视化界面Kuboard的安装。（30分）
考核点3：在Kuboard中添加本地K8s集群。（30分）
2、考核方式
以实验小组为单位进行考核，每个小组由1位同学进行实验成果汇报，小组其他成员回答教师提问。根据汇报和答疑情况，对小组成员进行逐一打分。
由教师进行评分。
