巧用ECharts的多层series画出一个好看的仪表盘
ECharts相信大家在平时开发中经常会用到，但是一般都是一些比较基本的单层图表，例如折线图、柱状图等等。

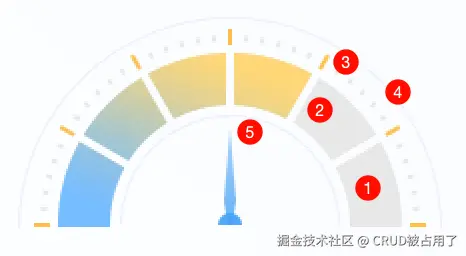

有一天UI设计了这样一个仪表盘组件：

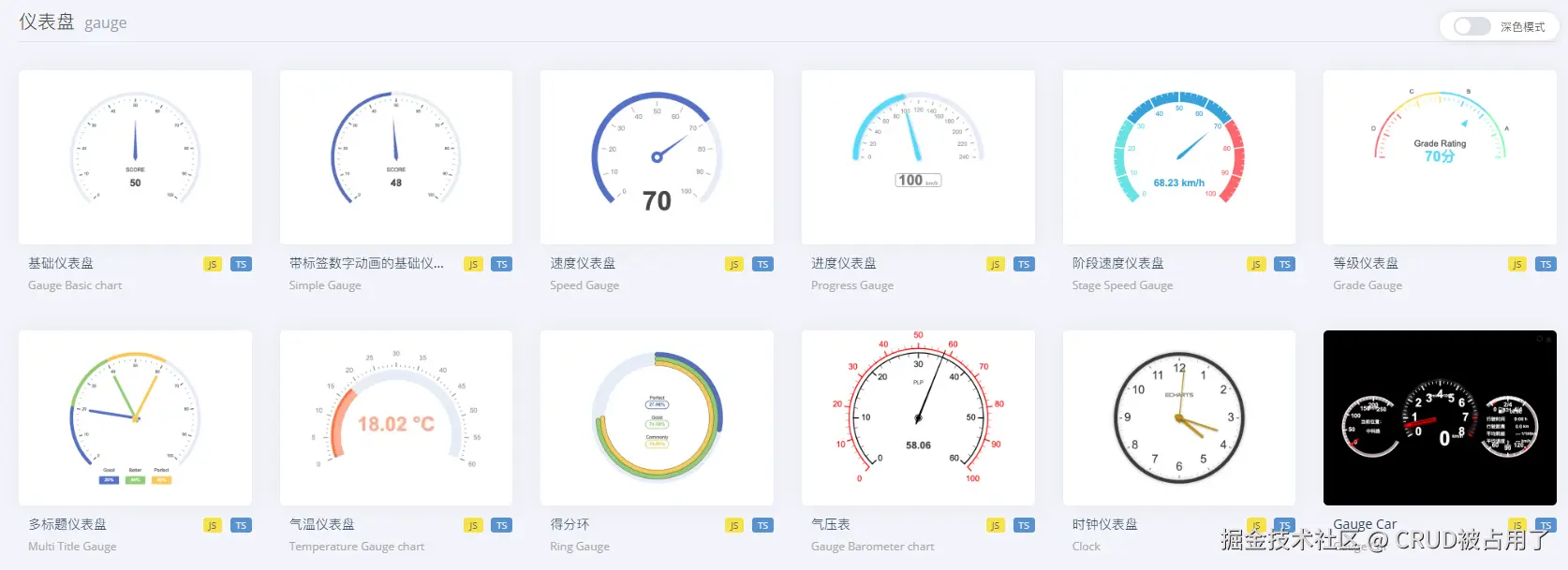

我第一反应是打开echarts的官网去看看仪表盘的example有没有类似的样式我可以借鉴一下的，结果官网给出的样式少的可怜，只有这一些样式，可把我愁坏了。
根本没有可以直接参考的仪表盘，于是我就放弃了这个念头，转而去思考如何通过css、js的方法手动就进行绘制，发现这样更加复杂，在时间上是来不及了。

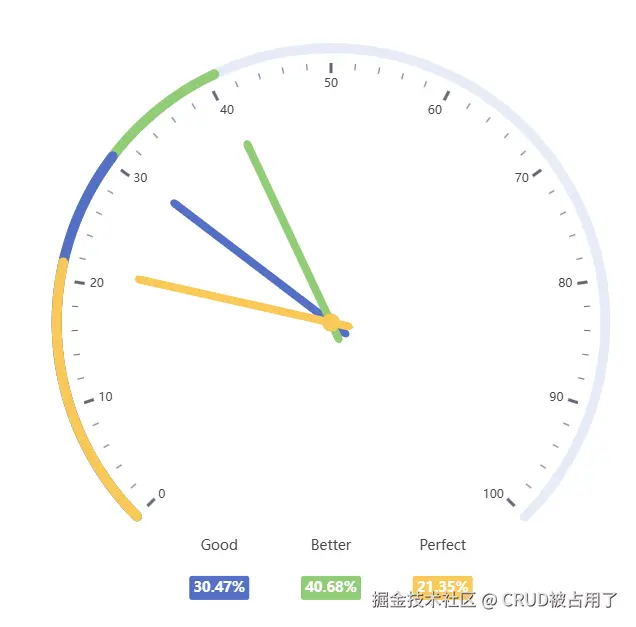

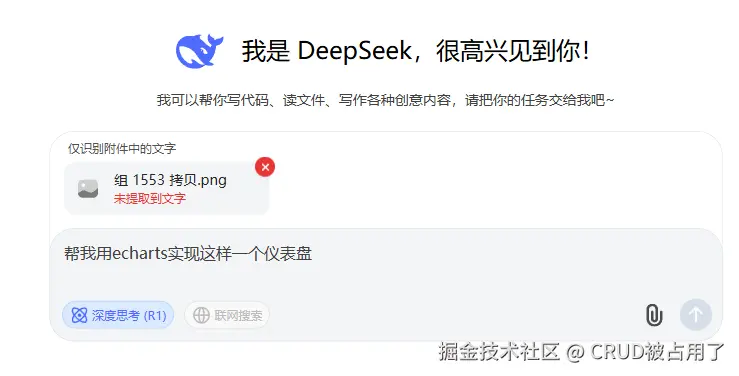

搜索半天没有发现类似的仪表盘样式，打算问问ai，把仪表盘的图片放上去，结果...
幽默识图😅，最后在我不断的搜索下，我突然想起来，以前做过一个立体的地图样式，是通过多层地图series堆叠出来的，这一下给我打开了新世界的大门，我这个仪表盘组件是不是也可以通过多层仪表盘堆叠出来。
首先，复制一份官网的模板（按需导入）到本地，改为函数式渲染仪表盘组件。
import * as echarts from 'echarts/core'
import {GaugeChart, type GaugeSeriesOption} from 'echarts/charts';
import {CanvasRenderer} from 'echarts/renderers';
export function renderGauge(el: HTMLElement) {
echarts.use([GaugeChart, CanvasRenderer]);
type EChartsOption = echarts.ComposeOption<GaugeSeriesOption>;
const myChart = echarts.init(el);
let option: EChartsOption;
option = {
series: [
{
type: 'gauge',
center: ['50%', '60%'],
startAngle: 200,
endAngle: -20,
min: 0,
max: 60,
splitNumber: 12,
itemStyle: {
color: '#FFAB91'
},
progress: {
show: true,
width: 30
},
pointer: {
show: false
},
axisLine: {
lineStyle: {
width: 30
}
},
axisTick: {
distance: -45,
splitNumber: 5,
lineStyle: {
width: 2,
color: '#999'
}
},
splitLine: {
distance: -52,
length: 14,
lineStyle: {
width: 3,
color: '#999'
}
},
axisLabel: {
distance: -20,
color: '#999',
fontSize: 20
},
anchor: {
show: false
},
title: {
show: false
},
detail: {
valueAnimation: true,
width: '60%',
lineHeight: 40,
borderRadius: 8,
offsetCenter: [0, '-15%'],
fontSize: 60,
fontWeight: 'bolder',
formatter: '{value} °C',
color: 'inherit'
},
data: [
{
value: 20
}
]
},
{
type: 'gauge',
center: ['50%', '60%'],
startAngle: 200,
endAngle: -20,
min: 0,
max: 60,
itemStyle: {
color: '#FD7347'
},
progress: {
show: true,
width: 8
},
pointer: {
show: false
},
axisLine: {
show: false
},
axisTick: {
show: false
},
splitLine: {
show: false
},
axisLabel: {
show: false
},
detail: {
show: false
},
data: [
{
value: 20
}
]
}
]
};
option && myChart.setOption(option);
}

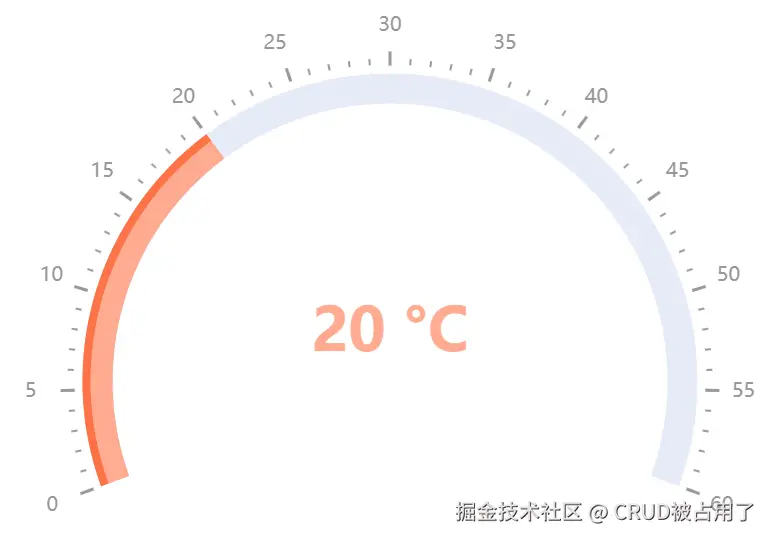

渲染到浏览器的效果是这样的

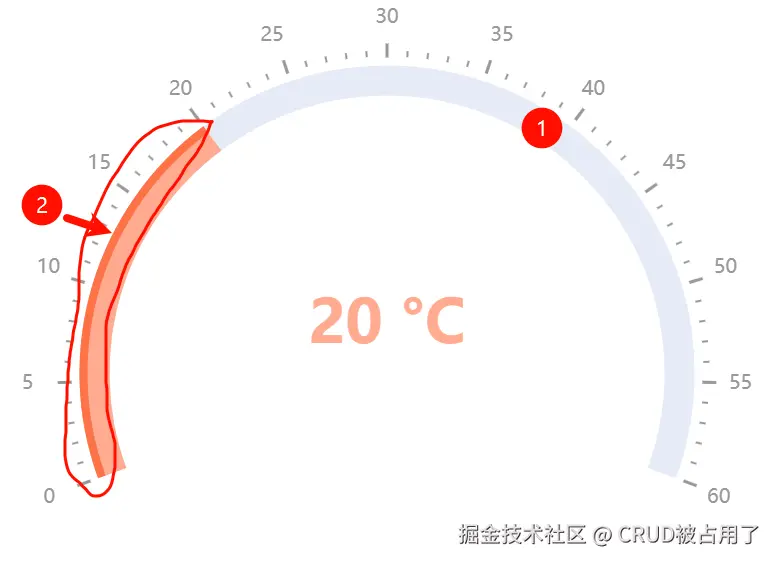

在代码里可以看到，这个仪表盘也是通过两层实现的，一层是基础的轨道，一层是左边的描边效果。
接下来，需要对UI给出的仪表盘进行分层，大致可以分为5层
- 第一层是数据轨道刻度层，主要负责渲染数据条、轨道和背景刻度。
- 第二层是分割线层，需要把第二层中的数据轨道分割成6块。
- 第三层是高亮刻度层，需要把第三层中对应的分割线的刻度用黄色的刻度显示。
- 第四层是外部曲线层，负责渲染指针到轨道的曲线。
- 第五层是内部曲线层，负责渲染最外围的曲线。
分析完主要部分，就可以开始修改官网的demo了，首先先把公共部分的属性定义为baseGaugeConfig，然后把中间最大的数据轨道刻度层画出来。
// 多层gauge的公共属性
const baseGaugeConfig: GaugeSeriesOption = {
type: 'gauge',
center: ['50%', '99%'],
radius: '80%',
min: 0,
max: 100,
startAngle: 180,
endAngle: 0,
splitNumber: 6
};
// 轨道宽度
const axisLineWidth = 25;
// 刻度线与轨道之间的距离
const axisTickDistance = 40;
// 省略option={series:[...]}
// 数据轨道刻度层
{
z: 1,
...baseGaugeConfig,
axisLine: {
lineStyle: {
color: [[1, '#e8e8e8']],
width: axisLineWidth
}
},
splitLine: {show: false},
axisTick: {
distance: -axisTickDistance,
length: 4,
lineStyle: {
color: '#e8e8e8',
width: 2
}
},
axisLabel: {show: false},
progress: {
show: true,
width: axisLineWidth,
itemStyle: {
color: {
type: 'linear',
x: 0,
y: 0,
x2: 1,
y2: 0,
colorStops: [
{offset: 1, color: '#ffd776'},
{offset: 0, color: '#76bdff'}
],
global: false
}
}
},
anchor: {
show: true,
showAbove: true,
size: 12,
icon: 'circle',
keepAspect: false,
itemStyle: {color: '#43a0f7'}
},
pointer: {
offsetCenter: [0, 0],
icon: 'path://M3.905,-0.000 L3.905,-0.000 L6.903,36.1000 L4.904,48.1000 L4.904,48.1000 L2.906,48.1000 L2.906,48.1000 L0.907,36.1000 L3.905,-0.000 Z',
width: 6,
itemStyle: {
color: {
type: 'linear',
x: 0,
y: 0,
x2: 0,
y2: 1,
colorStops: [
{offset: 0, color: '#69b2f590'},
{offset: 1, color: '#69b2f5'}
],
global: false
}
}
},
detail: {show: false},
data: [
{value: 50}
]
},
echarts容器的尺寸为width: 210px; height: 200px，渲染到浏览器的效果是这样的：
center: ['50%', '99%']属性让图片在x轴居中，y轴上距离底部1%，如果设置为100%会让两边第一根刻度线显示少一半，radius: '80%'设置半径为容器高度的80%。
到这里基础的样子已经出来啦，接下来开始实现分割线层。在echarts官网的demo中有多段颜色的仪表盘，但是只能给每段单独设置颜色，不能给一整段的颜色进行分割。
于是我们只能手动去画分割线来实现分段的效果，但是怎么画呢，用css画一根白色的矩形然后旋转复制六份放上去吗，这样实现可以，但是在尺寸变化时不好调整，我们还是可以通过仪表盘的方式来实现，可以注意到图里的刻度线不就正好可以跟着轨道变化吗，我们只要调整好刻度线的长度、跟轨道之间的距离就可以实现白色的分割线了。
// 省略公共属性、option={series:[...]}
// 分割线层
{
z: 2,
...baseGaugeConfig,
axisLine: {
lineStyle: {
color: [[1, 'transparent']],
width: axisLineWidth
}
},
splitLine: {
distance: -axisLineWidth,
length: axisLineWidth,
lineStyle: {
color: '#fff',
width: 4
}
},
axisTick: {show: false},
axisLabel: {show: false},
progress: {show: false}
},
这里要注意，需要给一个透明的轨道用来定位刻度线，如果不显示轨道的话会导致刻度线定位出现问题。
// 透明轨道
axisLine: {
lineStyle: {
color: [[1, 'transparent']],
width: axisLineWidth
}
}
// 刻度线的定位会有问题
axisLine: {
show: false
},
渲染到浏览器的效果是这样的，由于分割线是手动设置为#fff白色，因此本方案只能在白色背景下使用，如果背景颜色改变需要手动修改分割线的颜色，如果背景不为纯色则此方案则会穿帮。
接下来要去实现高亮的刻度，也是按照这个方法，定位好刻度线，修改刻度线的颜色、宽度、与轨道之间的距离即可。
// 省略公共属性、option={series:[...]}
// 高亮刻度层
{
z: 3,
...baseGaugeConfig,
axisLine: {
lineStyle: {
color: [[1, 'transparent']],
width: axisLineWidth
}
},
splitLine: {
distance: -axisTickDistance - 3,
length: 8,
lineStyle: {
color: '#ffbe4d',
width: 2
}
},
axisTick: {show: false},
axisLabel: {show: false},
progress: {show: false}
},
渲染到浏览器的效果是这样的
接下来只要实现内外两条曲线就可以了，曲线的实现办法可以通过透明的饼图来实现，用饼图的描边来画出半圆形的曲线。
// 引入饼图需要额外引入饼图组件和饼图属性的type
import {PieChart, type PieSeriesOption} from 'echarts/charts';
// use方法中加入PieChart
echarts.use([GaugeChart, PieChart, CanvasRenderer]);
// EChartsOption类型需要加上PieSeriesOption
type EChartsOption = echarts.ComposeOption<GaugeSeriesOption|PieSeriesOption>;
// 省略公共属性、option={series:[...]}
// 外部曲线层
{
z: 4,
type: 'pie',
center: ['50%', '98%'],
radius: '105%',
animation: false,
itemStyle: {
borderColor: '#edeffd',
borderWidth: 1
},
data: [
{value: 100, itemStyle: {color: 'transparent'}}
]
},
// 内部曲线层
{
z: 5,
type: 'pie',
center: ['50%', '100%'],
radius: '50%',
animation: false,
itemStyle: {
borderColor: '#edeffd',
borderWidth: 1
},
data: [
{value: 100, itemStyle: {color: 'transparent'}}
]
}
最终渲染出来的效果
至此，一个漂亮的仪表盘就全部完成了。
完整代码
github仓库：github.com/liliagrisin…
