2D动画 - transform

CSS3 transform属性允许你旋转，缩放，倾斜或平移给定元素。

◼ 常见的函数transform function有：

  1. 平移：translate(x, y)
  2. 缩放：scale(x, y)
  3. 旋转：rotate(deg)
  4. 倾斜：skew(deg, deg)

坐标系

CSS3 transform属性允许你在二维或三维空间中直观地变换元素。

transform属性会转换元素的坐标系，使元素在空间中转换。

用transform属性变换的元素会受transform-origin属性值的影响，该属性用于指定形变的原点。

◼ 元素的坐标系

​

编辑

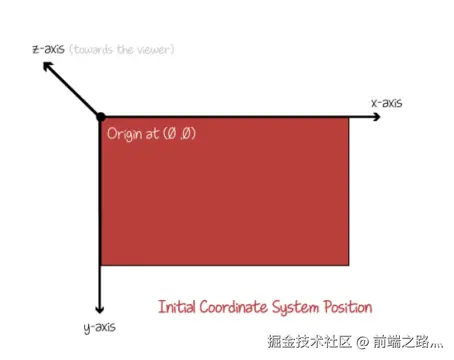

  •  CSS 中的每个元素都有一个坐标系，其原点位于元素的左上角，左上角这被称为初始坐标系。

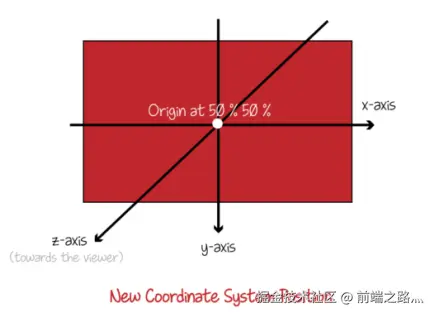

  • 用transform时，坐标系的原点默认会移动到元素的中心。
  • 因为transform-origin属性的默认值为50% 50%，即该原点将会作为变换元素的中心点。
  • 用transform属性旋转或倾斜元素，会变换或倾斜元素的坐标系。并且该元素所有后续变换都将基于新坐标系的变换。

 因此，transform属性中变换函数的顺序非常重要——不同的顺序会导致不同的变换结果。

◼ 例如：

​

编辑

  •  如果将一个元素绕 y 轴旋转 90 度，那么它的 x 轴将指向屏幕内部，即远离你。
  • ✓ 此时如再沿着 x 轴平移，元素不会向右移动，它会向内远离我们。

因此，要注意编写转换函数的顺序，其中transform属性中的第一个函数将首先应用，最后一个函数将最后应用。

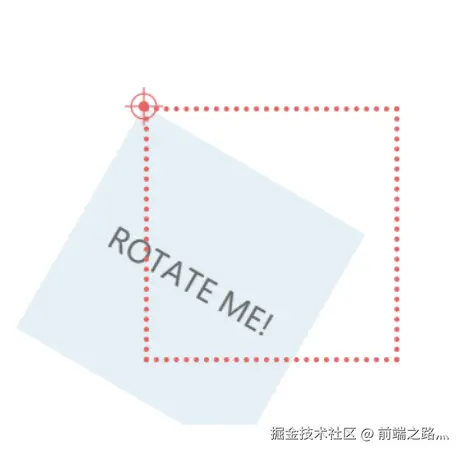

transform-origin

​

编辑

 transform-origin：变形的原点（即坐标系0 , 0点）

一个值：

设置 x轴 的原点， y轴为默认值 50%

 两个值：

设置 x轴 和 y轴 的原点

三个值：

设置 x轴、 y轴 和 z轴 的原点

必须是，，或 left, center, right, top, bottom关键字中的一个

 left, center, right, top, bottom关键字

 length：从左上角开始计算

 百分比：参考元素本身大小

3D动画 - transform

◼ CSS3 transform属性不但允许你进行2D的旋转，缩放或平移指定的元素，还支持****3D变换元素 。

◼ 常见的函数transform function有：

平移：translate3d(tx, ty, tz)

✓ translateX(tx) 、translateY(ty)、translateZ(tz)

缩放：scale3d(sx, sy, sz)

✓ scaleX(sy)、scaleY(sy)、scaleZ(sz)、

旋转：rotate3d(x, y, z, a)

✓ rotateX(x)、rotateY(y)、rotateZ(z)

通过上面的几个函数，我们可以改变某个元素的3D形变。

3D形变函数会创建一个合成层来启用GPU硬件加速，比如： translate3d、 translateZ、 scale3d 、 rotate3d 等

3D旋转 - rotateZ 、rotateX、rotateY

 旋转： rotateX(deg)、rotateY(deg)、rotateZ(deg)

该CSS函数定义一个变换，它将元素围绕固定轴旋转。旋转量由指定的角度确定; 为正，旋转将为顺时针，为负，则为逆时针。

 值个数

 只有一个值，表示旋转的角度（单位deg）

 值类型：

deg： 类型，表示旋转角度（不是弧度）。

正数为顺时针

负数为逆时针

 简写：rotate3d(x, y, z, deg)

 注意：旋转的原点受 transform-origin 影响

3D旋转 - rotate3d

旋转：rotate3d(x, y, z, a)

 该CSS 函数定义一个变换，它将元素围绕固定轴旋转。旋转量由指定的角度定义; 为正，运动将为顺时针，为负，则为逆时针。

值个数

 一个值时，表示 z轴 旋转的角度

 四个值时，表示在 3D 空间之中，旋转有 x,y,z 个旋转轴和一个旋转角度。

值类型：

 x： 类型，可以是 0 到 1 之间的数值，表示旋转轴 X 坐标方向的矢量( 用来计算形变矩阵中的值 )。

 y： 类型，可以是 0 到 1 之间的数值，表示旋转轴 Y 坐标方向的矢量。

 z： 类型，可以是 0 到 1 之间的数值，表示旋转轴 Z 坐标方向的矢量。

 a： 类型，表示旋转角度。正的角度值表示顺时针旋转，负值表示逆时针旋转。

◼ 注意：旋转的原点受transform-origin影响

3D旋转 - rotateXYZ VS rotate3d

旋转函数，最终会生成一个4*4的矩阵

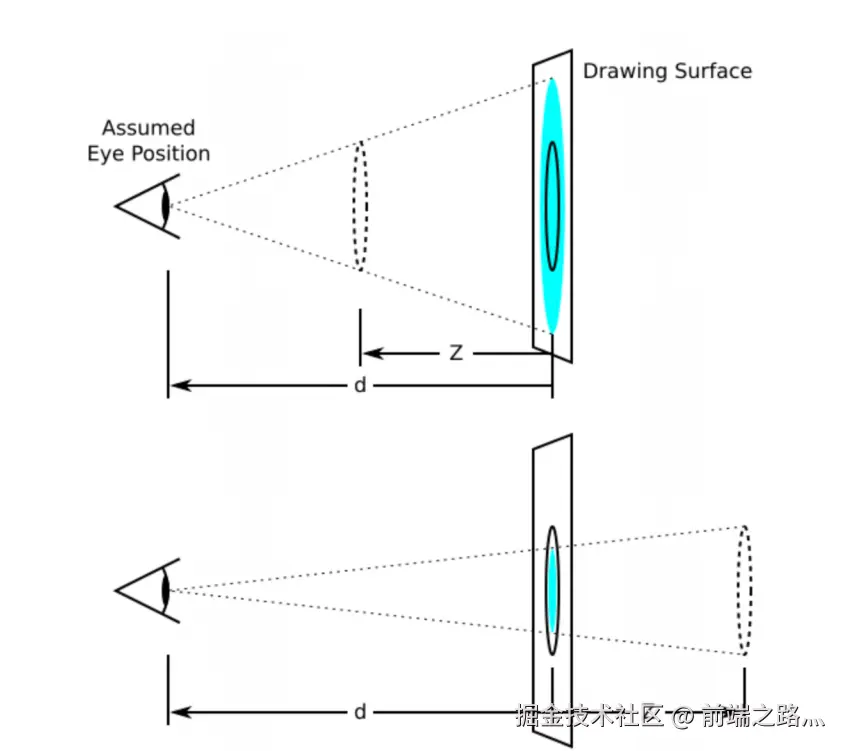

3D透视 - perspective

​编辑

◼ 透视： perspective

 定了观察者与 z=0 平面的距离，使具有三维位置变换的元素产生透视效果（z表示Z轴）。

 z>0 的三维元素比正常的大，而 z<0 时则比正常的小，大小程度由该属性的值决定。

◼ 值个数

 只有一个值，表示观察者距离 z=0 的平面距离 和 none

◼ 必须是 中的一个

 none：没有应用 perspective 样式时的默认值。

 length：定观察者距离 z=0 平面的距离(如右图d的距离，单位px)。

✓ 为元素及其内容应用透视变换。当值为 0 或负值时，无透视变换。

◼ 透视的两种使用方式：

 1.在父元素上定义 CSS 透视属性

 2.如果它是子元素或单元素子元素，可以使用函数 perspective()

◼ 透视演练场：

codepen.io/mburakerman…

3D位移 - translateX、translateY、translateZ

◼ 平移：translateX(x)、translateY(y)、translateZ(z)

 该函数表示在二、三维平面上移动元素。

◼ 值个数

 只有一个值，设置对应轴上的位移

◼ 值类型：

 数字：100px

 百分比：参照元素本身（ refer to the size of bounding box ）

3D位移 - translate3d

◼ 平移： translate3d (tx, ty, tz)

 该CSS 函数在 3D 空间内移动一个元素的位置。这个移动由一个三维向量来表达，分别表示他在三个方向上移动的距离。

◼ 值个数

 三个值时，表示在 3D 空间之中， tx, ty, tz 分别表示他在三个方向上移动的距离。

◼ 值类型：

 tx：是一个 代表移动向量的横坐标。

 ty：是一个 代表移动向量的纵坐标。

 tz：是一个 代表移动向量的 z 坐标。它不能是 值；那样的移动是没有意义的。

◼ 注意：

 translateX(tx)等同于 translate(tx, 0) 或者 translate3d(tx, 0, 0)。

 translateY(ty) 等同于translate(0, ty) 或者 translate3d(0, ty, 0)。

 translateZ(zx)等同于 translate3d(0, 0, tz)。

3D缩放 - scaleX、scaleY、scaleZ

◼ 缩放： scaleX、scaleY、scaleZ

 函数指定了一个沿 x、y 、z轴调整元素缩放比例因子。

◼ 值个数

 一个值时，设置对应轴上的缩放（无单位）

◼ 值类型：

 数字：

✓ 1：保持不变

✓ 2：放大一倍

✓ 0.5：缩小一半

 百分比：不支持百分比

3D缩放 - scale3d

◼ 缩放： scale3d (sx, sy，sz)

 该CSS函数定义了在 3D 空间中调整元素的缩放比例因子 。。

◼ 值个数

 三个值时，表示在 3D 空间之中， sx, sy, sz 分别表示他在三个方向上缩放的向量。

◼ 值类型：

 sx：是一个代表缩放向量的横坐标。

 sy：是一个表示缩放向量的纵坐标。

 sz：是表示缩放向量的 z 分量的 a（再讲到3D正方体再演示）。

◼ 注意：

 scaleX(sx) 等价于scale(sx, 1) 或 scale3d(sx, 1, 1) 。

 scaleY(sy)等价于 scale(1, sy) 或 scale3d(1, sy, 1)。

 scaleZ(sz)等价于 scale3d(1, 1, sz)。

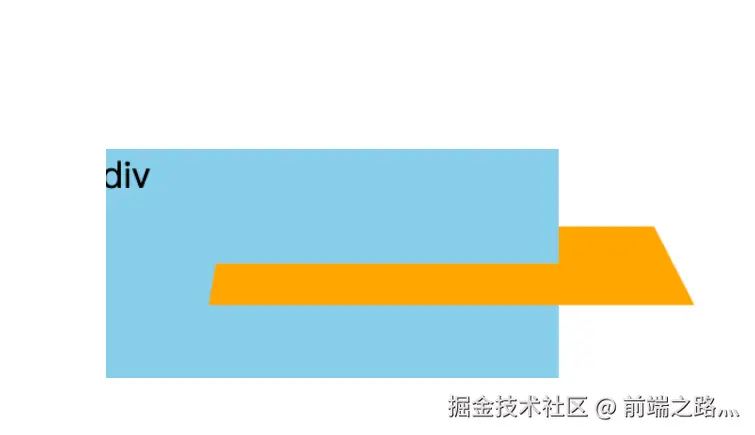

3D空间 - transform-style

​编辑

变换式： transform-style

 该CSS属性用于设置元素的子元素是定位在 3D 空间中还是平展在元素的2D平面中。

 在3D空间中同样是可以使用透视效果。

◼ 值类型：

 flat：指示元素的子元素位于元素本身的平面内。

 preserve-3d：指示元素的子元素应位于 3D 空间中。

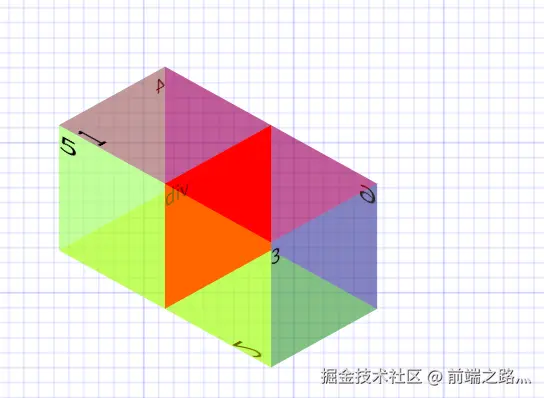

3D空间 - 制作正方体

​

编辑

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
  <style>
    body{
      margin: 0;
      padding: 100px;
      background-image: url(../images/grid.png);
    }
    .box{
      position: relative;
      width: 100px;
      height: 100px;
      background-color: red;

      /* 在父元素中添加 transform-style来启用3D空间 */
      transform-style: preserve-3d;
      transform: rotateX(-33.5deg) rotateY(45deg) scaleZ(2);
    }

    .item{
      position: absolute;
      top: 0;
      left: 0;
      width: 100%;
      height: 100%;
    }

     .top{
      background-color: rgba(255, 0, 0, 0.4);
      transform: rotateX(90deg) translateZ(50px);
    }
    .bottom{
      background-color: rgba(0, 255, 0, 0.4);
      transform: rotateX(-90deg) translateZ(50px);
    }

    .front{
      background-color: rgba(100, 100, 100, 0.4);
      transform: rotateY(0deg) translateZ(50px);
    }

    .back{
      background-color: rgba(0, 255, 255, 0.4);
      transform: rotateY(-180deg) translateZ(50px);
    }

    .left{
      background-color: rgba(255, 255, 0, 0.4);
      transform: rotateY(-90deg) translateZ(50px);
    }
    .right{
      background-color: rgba(0, 0, 255, 0.4);
      transform: rotateY(90deg) translateZ(50px);
    }

  </style>
</head>
<body>

  <!-- 父元素(舞台) -->
  <div class="box">div
    <!-- 子元素 -->
    <div class="item top">1</div>
    <div class="item bottom">2</div>
    <div class="item front">3</div>
    <div class="item back">4</div>
    <div class="item left">5</div>
    <div class="item right">6</div>
  </div>
</body>
</html>

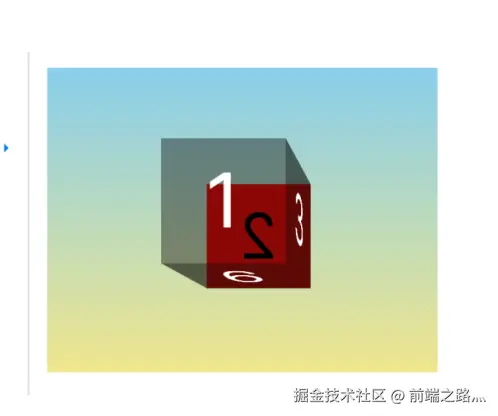

3D背面可见性 - backface-visibility

​

编辑

◼ 背面可见性： backface-visibility

 该CSS 属性 backface-visibility 指定某个元素当背面朝向观察者时是否可见。

◼ 值类型：

 visible：背面朝向用户时可见。

 hidden：背面朝向用户时不可见。

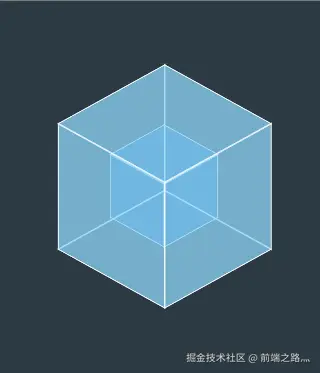

制作webpack logo

​

编辑

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>

</head>
<body>


  <div class="webpack-logo">

    <!-- cube-inner -->
    <ul class="cube-inner">
      <li class="top"></li>
      <li class="bottom"></li>
      <li class="front"></li>
      <li class="back"></li>
      <li class="left"></li>
      <li class="right"></li>
    </ul>

    <!-- cube-outer -->
    <ul class="cube-outer">
      <li class="top"></li>
      <li class="bottom"></li>
      <li class="front"></li>
      <li class="back"></li>
      <li class="left"></li>
      <li class="right"></li>
    </ul>
  </div>


</body>
<style>
  html, body{
 padding: 0;
 margin: 0;
 width: 100%;
 height: 100%;
 background-color: #2b3a42;

 display: flex;
 justify-content: center;
 align-items: center;
}

ul {
  margin: 0;
  padding: 0;
  list-style: none;
}


.webpack-logo{
  width: 100%;
  height: 200px;
  /* border: 1px solid red; */

  position: relative;
}

.cube-inner{
  position: absolute;
  left: 50%;
  top: 50%;
  /* 关键,不要用 transform */
  margin: -25px 0px 0px -25px;
  width: 50px;
  height: 50px;
  /* background-color: red; */

  /* 启用3D空间 */
  transform-style: preserve-3d;
  transform: rotateX(-33.5deg) rotateY(45deg);
  /* 帧动画 */
  animation: innerLoop 6s ease-in-out infinite;
}

@keyframes innerLoop{
  0%{
    transform: rotateX(-33.5deg) rotateY(45deg);
  }

  50%, 100%{
    transform: rotateX(-33.5deg) rotateY(-315deg);
  }
}


.cube-inner li{
  position: absolute;
  top: 0;
  left: 0;
  width: 100%;
  height: 100%;
  background-color: #175d96;
  border: 1px solid white;
}

.cube-inner .top{
 transform: rotateX(90deg) translateZ(25px);
}

.cube-inner .bottom{
  transform: rotateX(-90deg) translateZ(25px);
 }

 .cube-inner .front{
  transform: rotateX(0deg) translateZ(25px);
 }

 .cube-inner .back{
  transform: rotateX(-180deg) translateZ(25px);
 }
 .cube-inner .left{
  transform: rotateY(-90deg) translateZ(25px);
 }

 .cube-inner .right{
  transform: rotateY(90deg) translateZ(25px);
 }


 /* cube outer */
.cube-outer{
  position: absolute;
  left: 50%;
  top: 50%;
  /* 关键,不要用 transform */
  margin: -50px 0px 0px -50px;
  width: 100px;
  height: 100px;

  /* 启用3D空间 */
  transform-style: preserve-3d;
  transform: rotateX(-33.5deg) rotateY(45deg);
   /* 帧动画 */
   animation: outerLoop 6s ease-in-out infinite;
}

@keyframes outerLoop{
  0%{
    transform: rotateX(-33.5deg) rotateY(45deg);
  }

  50%, 100%{
    transform: rotateX(-33.5deg) rotateY(405deg);
  }
}


.cube-outer li{
  position: absolute;
  top: 0;
  left: 0;
  width: 100%;
  height: 100%;
  background-color: rgba(141, 214, 249, 0.5);
  border: 1px solid white;
}

.cube-outer .top{
 transform: rotateX(90deg) translateZ(50px);
}

.cube-outer .bottom{
  transform: rotateX(-90deg) translateZ(50px);
 }

 .cube-outer .front{
  transform: rotateX(0deg) translateZ(50px);
 }

 .cube-outer .back{
  transform: rotateX(-180deg) translateZ(50px);
 }
 .cube-outer .left{
  transform: rotateY(-90deg) translateZ(50px);
 }

 .cube-outer .right{
  transform: rotateY(90deg) translateZ(50px);
 }
</style>
</html>

​
