AC无线控制器双链路部署实验

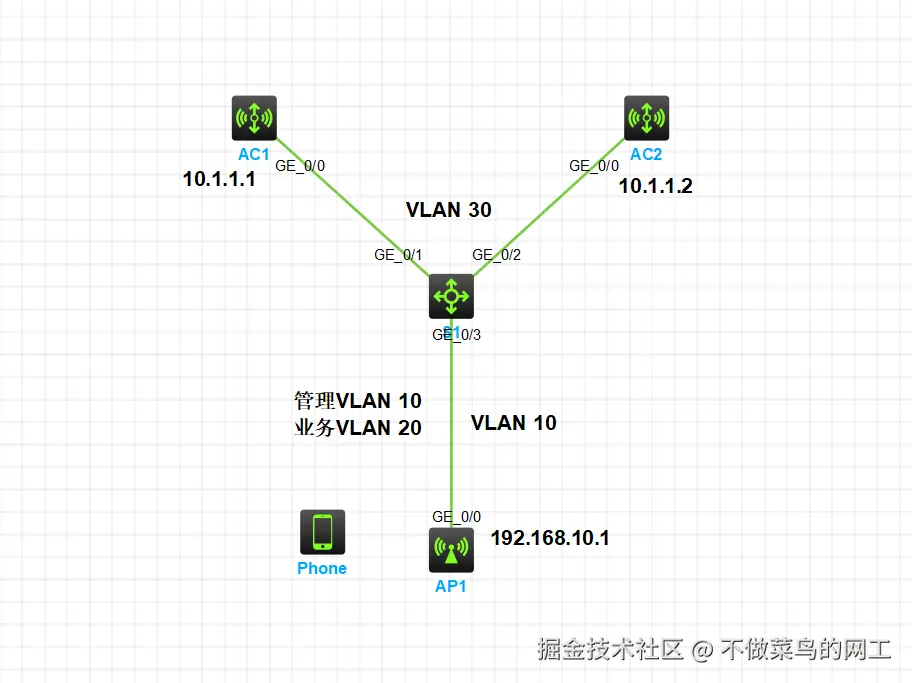

网络拓扑

网络规划

⚠️ 1. 在实际场景规划中 需要对主设备导入授权license 备设备采用license共享方法进行授权 模拟器不支持相关命令

⚠️ 2. 因华三模拟器手机上网无法输入WIFI密码 所以本次实验不包括预共享密钥配置

网络规划 VLAN10作为下联AP设备VLAN（管理VLAN）；VLAN20作为正常业务VLAN；VLAN30作为互联AC无线控制器。AC1作为本次无线控制器双链路备份的主设备 AC2作为备用设备 S1作为核心交换机 Phone作为上网测试终端 双链路AC备份除了互联地址不同以外 其他无线配置需保持一致

配置思路

1. S1交换机进行VLAN划分以及配置网关地址

vlan 10 20 30
int range g1/0/1 to g1/0/2
 port link-type trunk
 port trunk permit vlan all
 port trunk pvid vlan 30

int g1/0/3
 port link-type trunk
 port trunk permit vlan all
 port trunk pvid vlan 10

int vlan 20
 ip address 192.168.20.254 24

int vlan 30
 ip address 10.1.1.254 24

2. S1交换机进行DHCP地址池配置

dhcp enable
dhcp server ip-pool ap_pool
 network 192.168.10.0 mask 255.255.255.0
 gateway-list 192.168.10.254
 option 43 hex 800b0000020a0101010a010102

dhcp server ip-pool OFFICE
 network 192.168.20.0 mask 255.255.255.0
 gateway-list 192.168.20.254

3. AC1/AC2配置上行互联地址

vlan 30
int g1/0/0
 port link-type trunk
 port trunk permit vlan all
 port trunk pvid vlan 30

int vlan 30
 ip address 10.1.1.1 24   // AC2地址为10.1.1.2

4. 配置AC1 license共享配置 AC双链路备份配置

# 配置AP组并且设备AC优先级(AC主备 优选优先级高的AC)
wlan ap-group group1
 priority 7
 wlan tunnel-preempt enable
 backup-ac ip 10.1.1.2

# license共享 模拟器不支持
wlan ap-license-group
 local-ip 10.1.1.1
 member-ip 10.1.1.2
 ap-license-synchronization enable

5. 配置AC2 license共享配置 AC双链路备份配置

# 配置AP组并且设备AC优先级(AC主备 优选优先级高的AC)
wlan ap-group group1
 wlan tunnel-preempt enable
 backup-ac ip 10.1.1.1

# license共享 模拟器不支持
wlan ap-license-group
 local-ip 10.1.1.2
 member-ip 10.1.1.1
 ap-license-synchronization enable

6. 配置AC自动上线并且固化设备

wlan auto-ap enable
wlan auto-persistent enable

# 配置后稍微等待后 检查ap上线情况

# AP上线后默认名称为设备MAC 修改为AP1即可

# AP手工上线需远程AP 或者提前收集设备SN码

7. 配置无线模板

# 配置采用预共享密钥形式 模拟器不支持
wlan service-template 1
 ssid OFFICE
 akm mode psk
 preshared-key pass-phrase simple 12345678
 cipher-suite ccmp
 security-ie rsn
 service-template enable

# 本次实验配置无需认证 并且转发模式为隧道转发(默认)
wlan service-template 1
 ssid OFFICE
 service-template enable

8. AP关联无线模板并且发射射频

wlan ap AP1
 radio 1
  radio enable
  service-template 1 vlan 20

配置验证

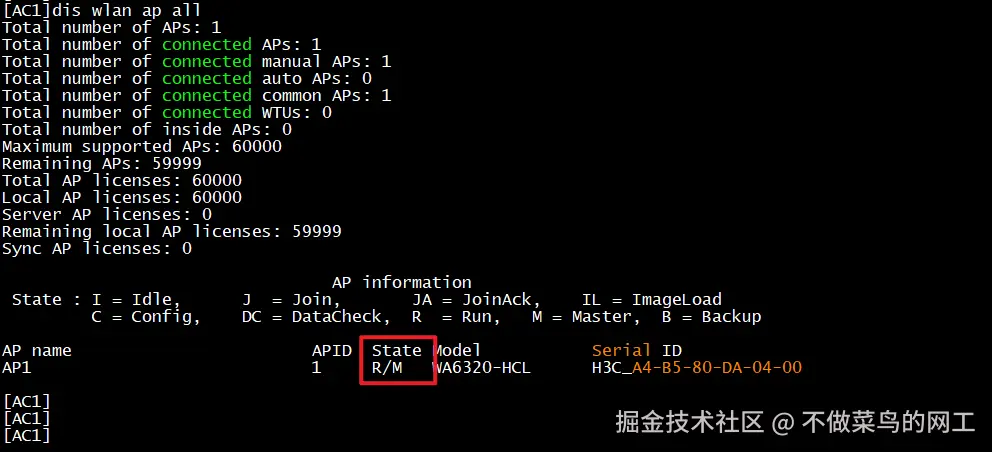

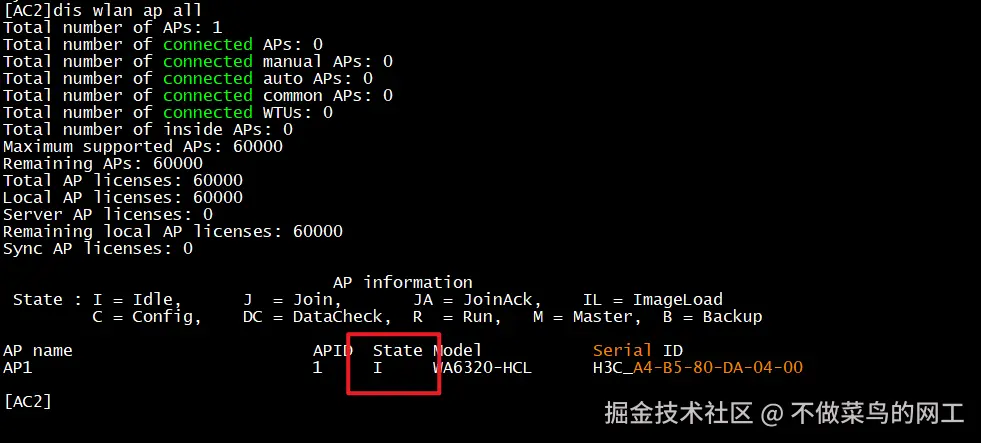

AP上线成功 备用设备处于初始状态

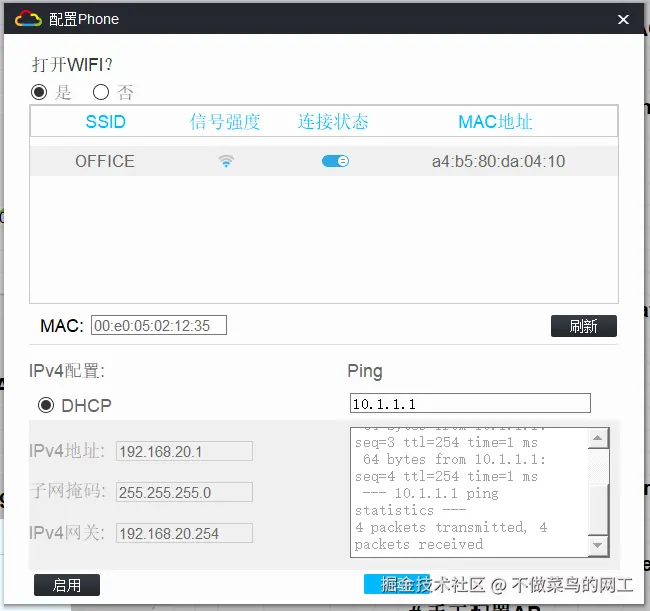

Phone获取地址成功 ping测试成功

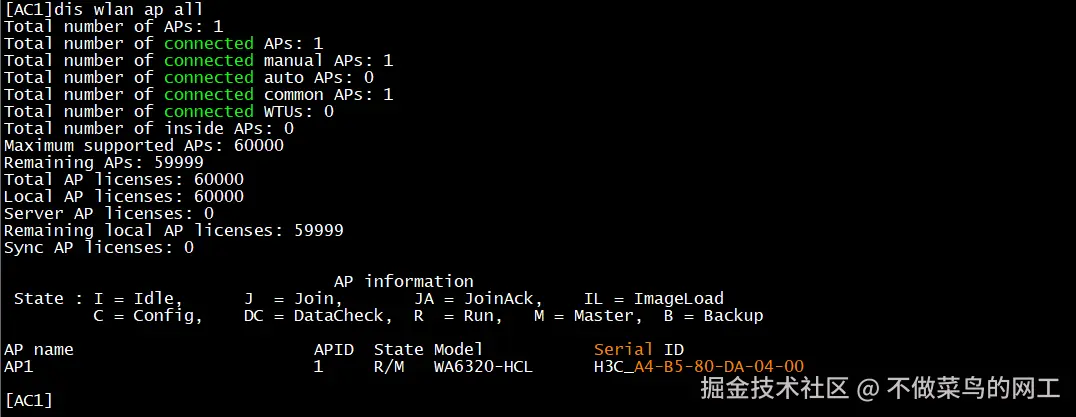

模拟故障场景 中断S1-1/0/1

集中转发模式 业务中断30s

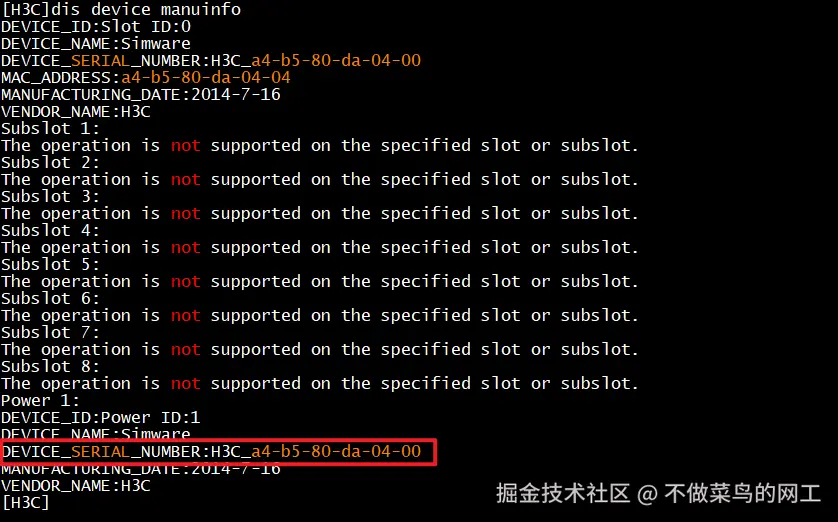

如何查看AP设备SN码

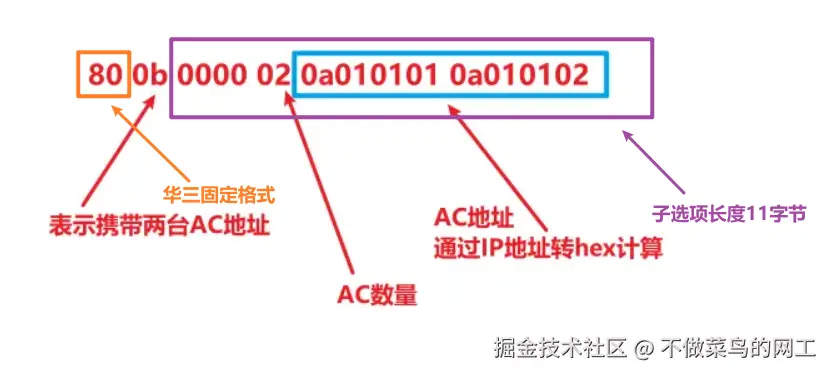

如何配置DHCP的option 43 hex值

• 80 表示H3C厂商自定义的AC地址信息
• 0b 代表子选项长度为11字节 (两个数字为一字节)
• 02 代表AC数量
• 0a010101 代表 10.1.1.1

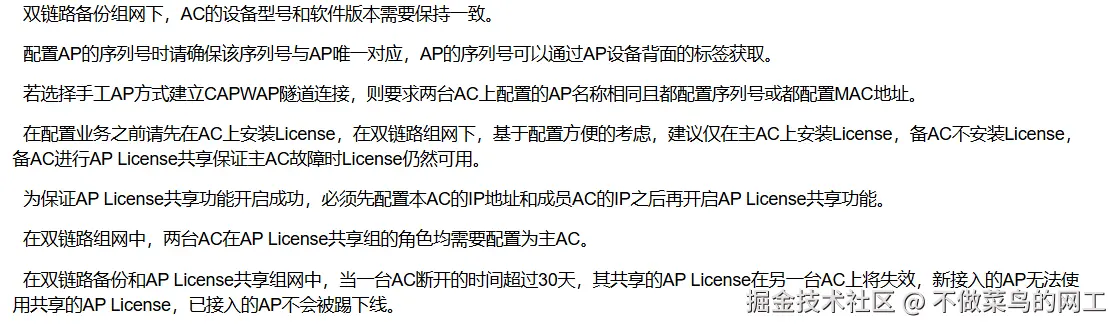

使用限制
