three.js学习笔记 2.光照和材质Helper 这是一个来自于@react-three/drei的实用工具可以方

Helper

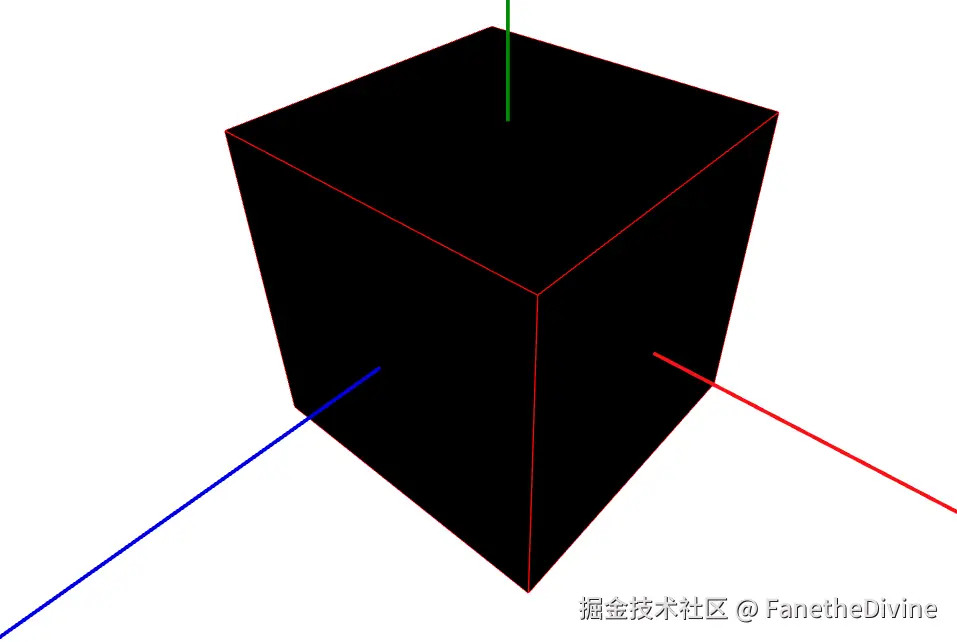

这是一个来自于@react-three/drei的实用工具可以方便的使用three.js的helper对象为光线网格等增加辅助线

      <mesh>
        {/** 不同的type对应的args类型不同 */}
        <Helper type={BoxHelper} args={['red']}></Helper>
        <boxGeometry></boxGeometry>
        <meshPhysicalMaterial />
      </mesh>

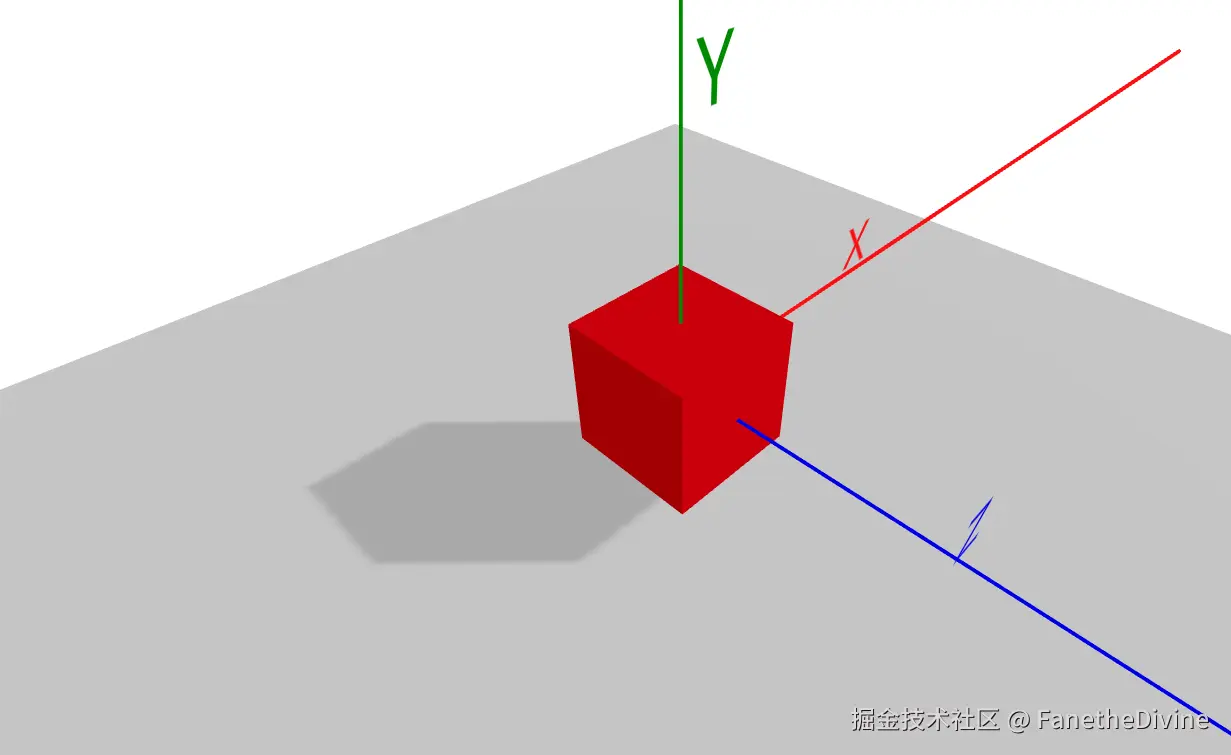

阴影

阴影需要四处设置

启用阴影<Canvas shadows>
光照启用阴影<directionalLight castShadow />
物体允许投影<mesh castShadow>
接收投影<mesh receiveShadow>

const Page: FC = () => {
  return (
    <Canvas shadows>
      <Axes />
      <OrbitControls />
      <ambientLight></ambientLight>
      <directionalLight castShadow position={[2, 2, 2]}>
      </directionalLight>
      <mesh castShadow>
        <boxGeometry></boxGeometry>
        <meshPhysicalMaterial color={'red'} />
      </mesh>
      <mesh receiveShadow position={[0, -1, 0]} rotation={[-Math.PI / 2, 0, 0]}>
        <planeGeometry args={[10, 10]} />
        <meshStandardMaterial />
      </mesh>
    </Canvas>
  )
}

还可以通过这种方式设置阴影属性

      <directionalLight
        castShadow
        shadow-mapSize-width={1024}
        shadow-mapSize-height={1024}
      ></directionalLight>

虽然没有类型提示但是shadow-mapSize-width会被自动映射到shadow.mapSize.width属性上 shadow的其余属性同理
width和height是阴影贴图的分辨率

阴影相机

生成阴影的原理是使用一个额外的"阴影相机"判断哪里需要阴影没有被拍摄的阴影不会显示
不同光源类型的阴影相机类型不同可以通过shadow-camera-*进行设置

光照

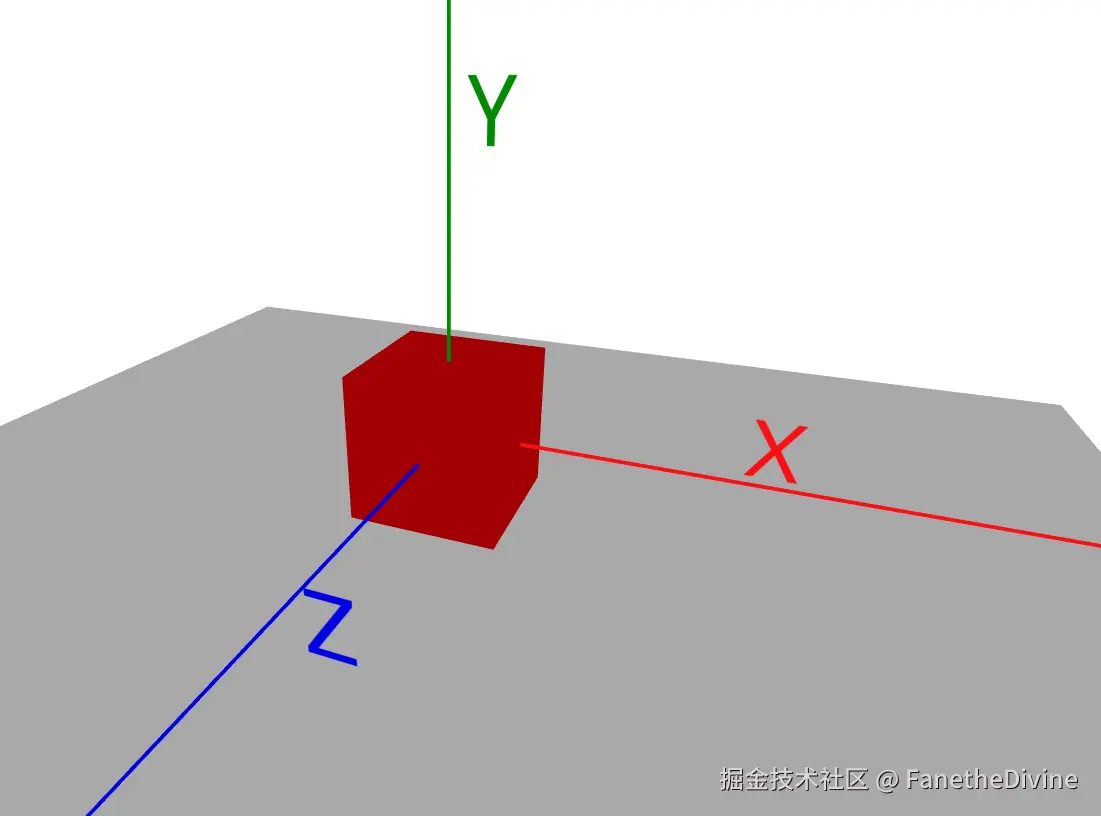

环境光

简单光照没有阴影没有反射可以简单理解成物体自发光也不需要helper

const Page: FC = () => {
  return (
    <Canvas shadows>
      <Axes />
      <OrbitControls />
      <ambientLight></ambientLight>
      <mesh castShadow>
        <boxGeometry></boxGeometry>
        <meshPhysicalMaterial color={'red'} />
      </mesh>
      <mesh receiveShadow position={[0, -1, 0]} rotation={[-Math.PI / 2, 0, 0]}>
        <planeGeometry args={[10, 10]} />
        <meshStandardMaterial />
      </mesh>
    </Canvas>
  )
}

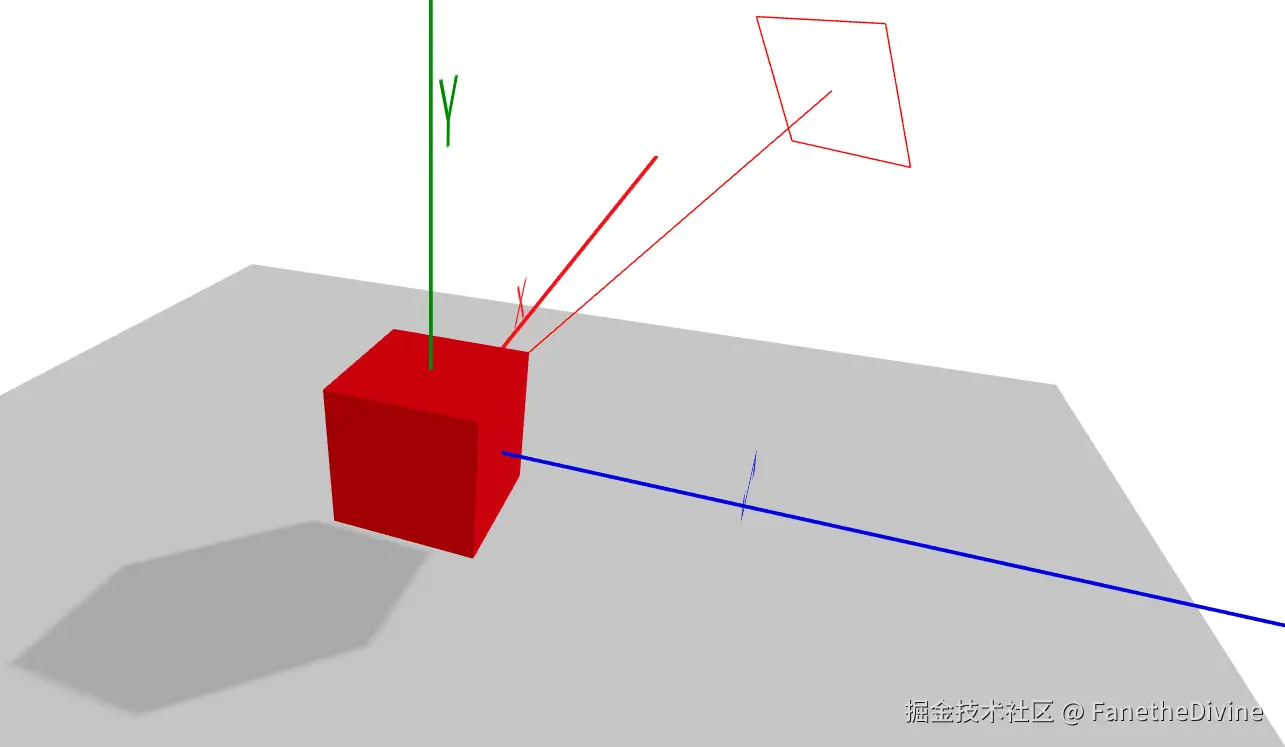

方向光

平行光束具有阴影模拟太阳光
在环境光的示例中添加以下光照

      <directionalLight position={[2, 2, 2]}>
        <Helper type={DirectionalLightHelper} args={[0.5, 'red']}></Helper>
      </directionalLight>

红色正方形以及连接它和原点的线段就是Heler绘制的辅助线
需要注意的是这只表示光的方向方向光的来源是无限远可以看到即使物体和光照的方向向量不在同一侧也会被相应的光照照亮

阴影相机

方向光的阴影相机是正交投影相机可以配置shadow-camera-left shadow-camera-right shadow-camera-top shadow-camera-bottom控制其大小

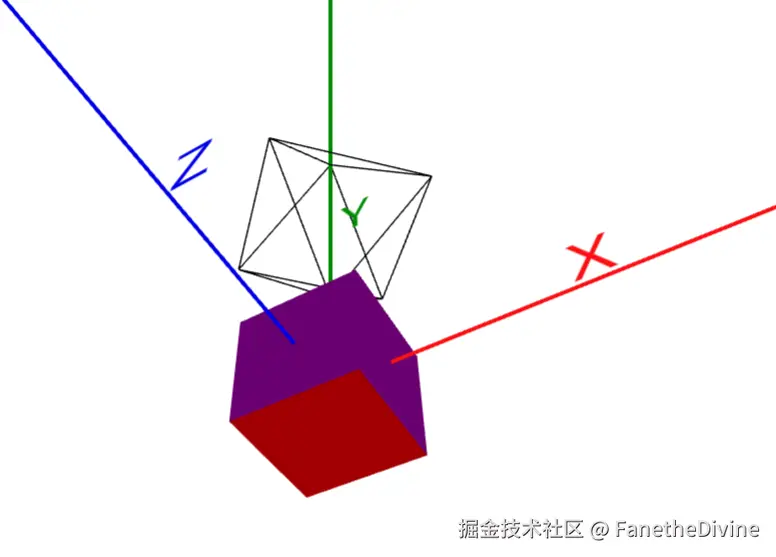

点光源

从一个点向四周发射光具有阴影在环境光的示例中添加以下光照

      <pointLight
        castShadow
        position={[1, 1, 1]}
        intensity={10}
        decay={0}
        distance={10}
      >
        <Helper type={PointLightHelper} args={[1, 'red']}></Helper>
      </pointLight>

decay配置光源的衰减速度默认2
distance配置其最远距离超出的衰减为0

阴影相机

点光源的阴影相机是六个方向的透视相机可以配置shadow-camera-near shadow-camera-far 控制其最近距离和最远距离

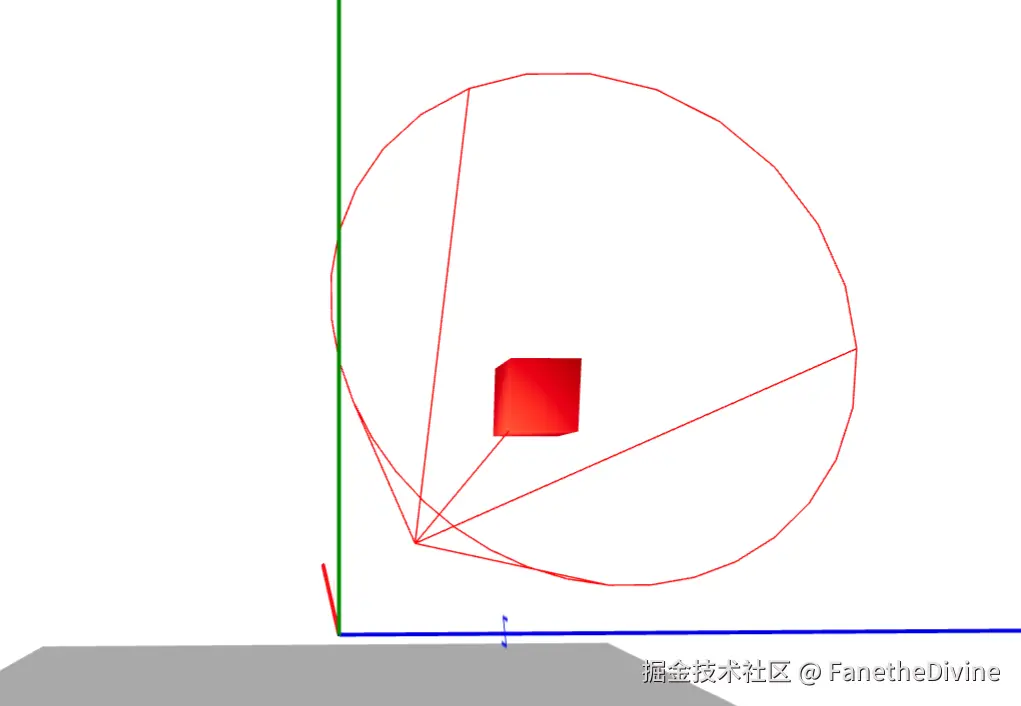

聚光灯

模拟聚光灯具有阴影范围是一个锥形

      <spotLight
        castShadow
        intensity={10}
        decay={0}
        position={[1, 1, 1]}
        distance={4}
        angle={(45 / 180) * Math.PI}
        penumbra={0}
      >
        <Helper type={SpotLightHelper} args={['red']}></Helper>
      </spotLight>

decay 光的衰减速率
distance照射范围
angle光锥的顶角
penumbra阴影边缘柔软程度

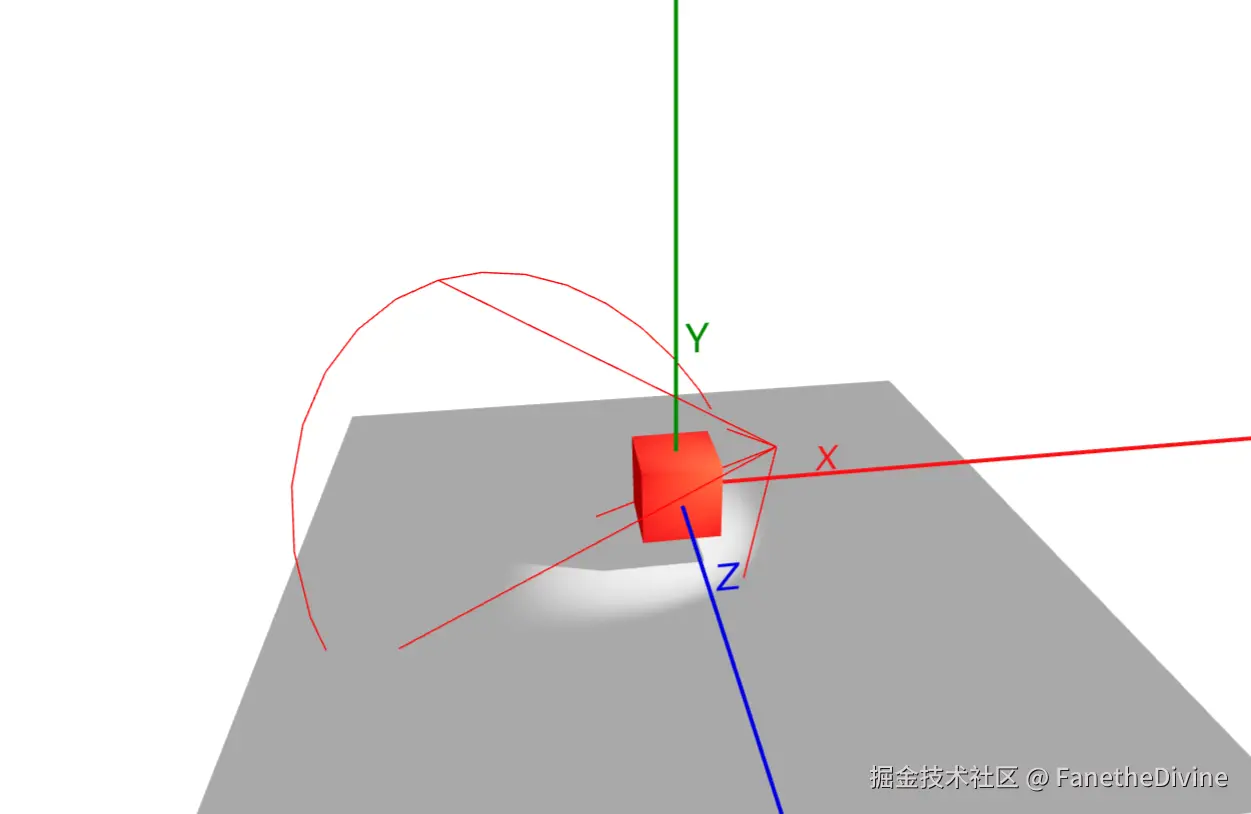

屏幕截图 2025-04-27 094029.png 还可以设置target指定照射对象

const Page: FC = () => {
  const [target, setTarget] = useState<Object3D>()
  return (
    <Canvas className='translate-y-10' shadows>
      <Axes />
      <OrbitControls />
      <ambientLight></ambientLight>
      <spotLight
        castShadow
        intensity={10}
        decay={0}
        position={[1, 1, 1]}
        distance={4}
        angle={(45 / 180) * Math.PI}
        penumbra={0}
        target={target}
      >
        <Helper type={SpotLightHelper} args={['red']}></Helper>
      </spotLight>
      <mesh
        ref={(el) => {
          if (el && el !== target) {
            setTarget(el)
          }
        }}
        castShadow
        position={[3, 3, 3]}
      >
        <boxGeometry></boxGeometry>
        <meshPhysicalMaterial color={'red'} />
      </mesh>
      <mesh receiveShadow position={[0, -1, 0]} rotation={[-Math.PI / 2, 0, 0]}>
        <planeGeometry args={[10, 10]} />
        <meshStandardMaterial />
      </mesh>
    </Canvas>
  )
}

也可以直接使用光源的lookAt函数让其指向一个空间中的一个点

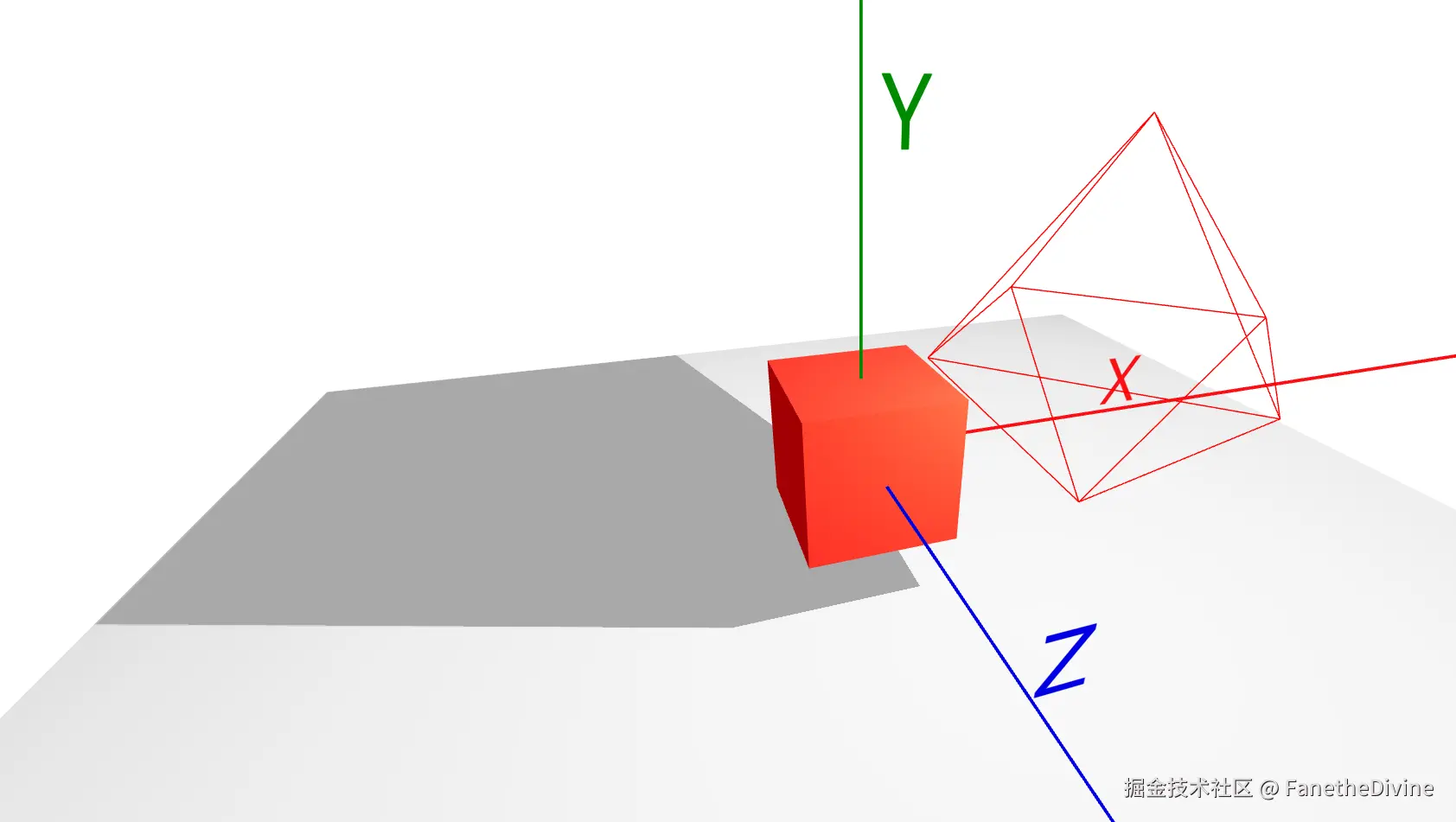

阴影相机

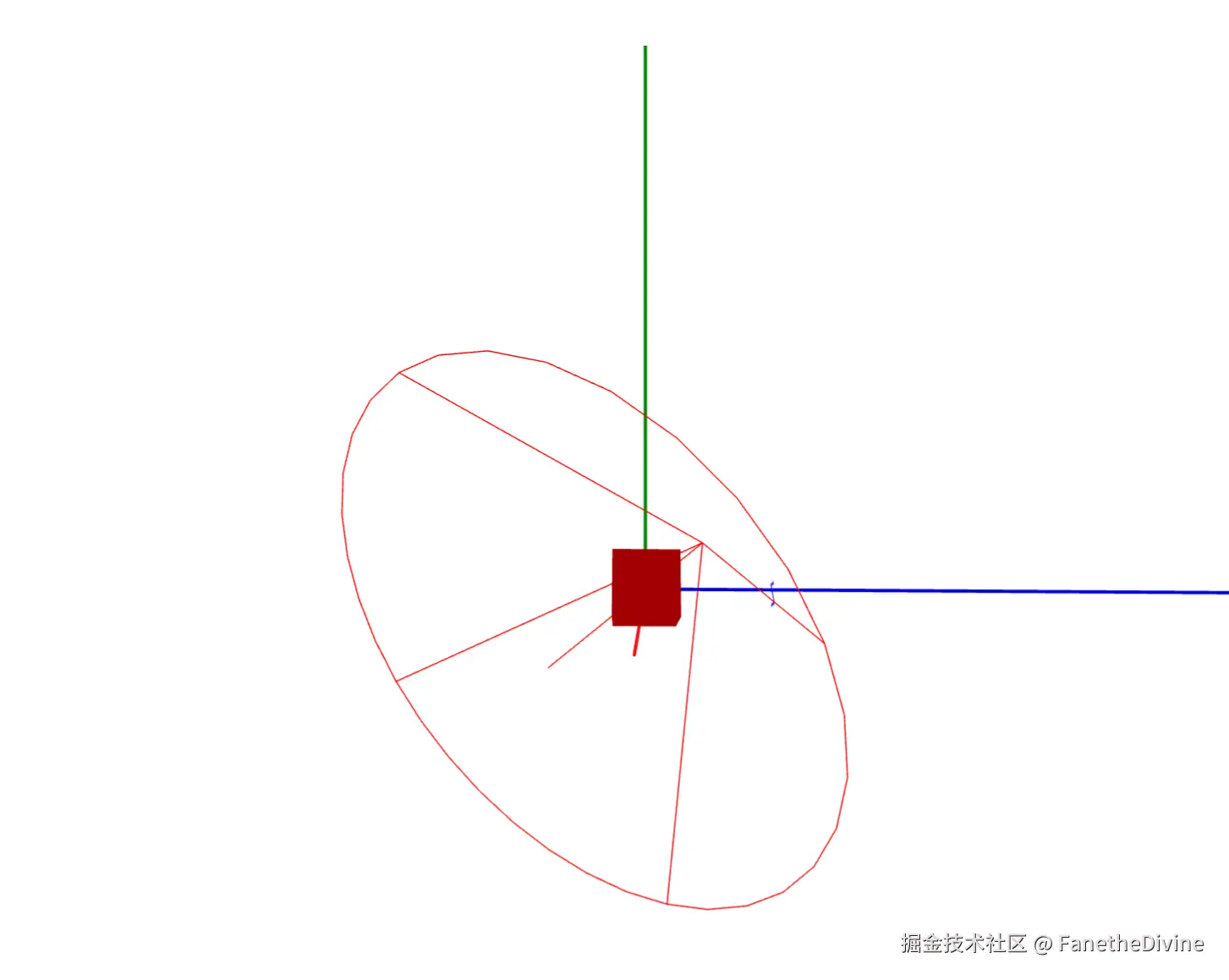

一个透视相机辅助线与其视锥相同屏幕截图 2025-04-27 094025.png

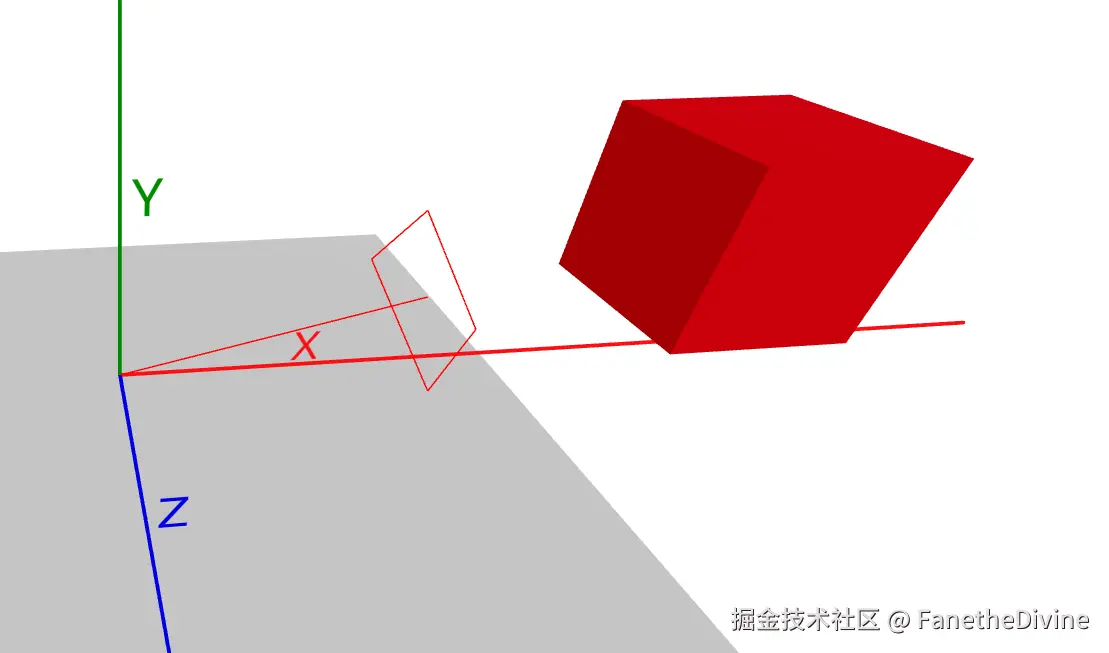

矩形光

用于模拟广告牌、窗户等不支持阴影
去除环境光加入矩形光

'use client'

import { FC, RefObject, useRef } from 'react'
import { Helper, OrbitControls } from '@react-three/drei'
import { Canvas, useFrame } from '@react-three/fiber'
import { Mesh, RectAreaLight } from 'three'
import { RectAreaLightHelper } from 'three/addons/helpers/RectAreaLightHelper.js'
import { Axes } from '@/components/Axes'

const Page: FC = () => {
  const meshRef = useRef<Mesh>(null)
  return (
    <Canvas shadows>
      <Axes />
      <OrbitControls />
      <RectLight meshRef={meshRef}></RectLight>
      <mesh castShadow ref={meshRef}>
        <boxGeometry></boxGeometry>
        <meshPhysicalMaterial color={'red'} />
      </mesh>
      <mesh receiveShadow position={[0, -1, 0]} rotation={[-Math.PI / 2, 0, 0]}>
        <planeGeometry args={[10, 10]} />
        <meshStandardMaterial />
      </mesh>
    </Canvas>
  )
}
export default Page

const RectLight: FC<{ meshRef: RefObject<Mesh> }> = (props) => {
  const lightRef = useRef<RectAreaLight>(null)
  useFrame(() => {
    if (props.meshRef.current && lightRef.current) {
      lightRef.current.lookAt(
        props.meshRef.current.getWorldPosition(new Vector3()),
      )
    }
  })
  return (
    <rectAreaLight
      position={[1, 1, 1]}
      width={1}
      height={2}
      intensity={10}
      ref={lightRef}
    >
      <Helper type={RectAreaLightHelper} args={['red']}></Helper>
    </rectAreaLight>
  )
}

width和height用于设置矩形宽高
lookAt控制指向接受一个世界坐标
getWorldPosition用于获取一个mesh的世界坐标其参数是 useFrame是每帧的动作这个hook需要在Canvas下的子组件中使用

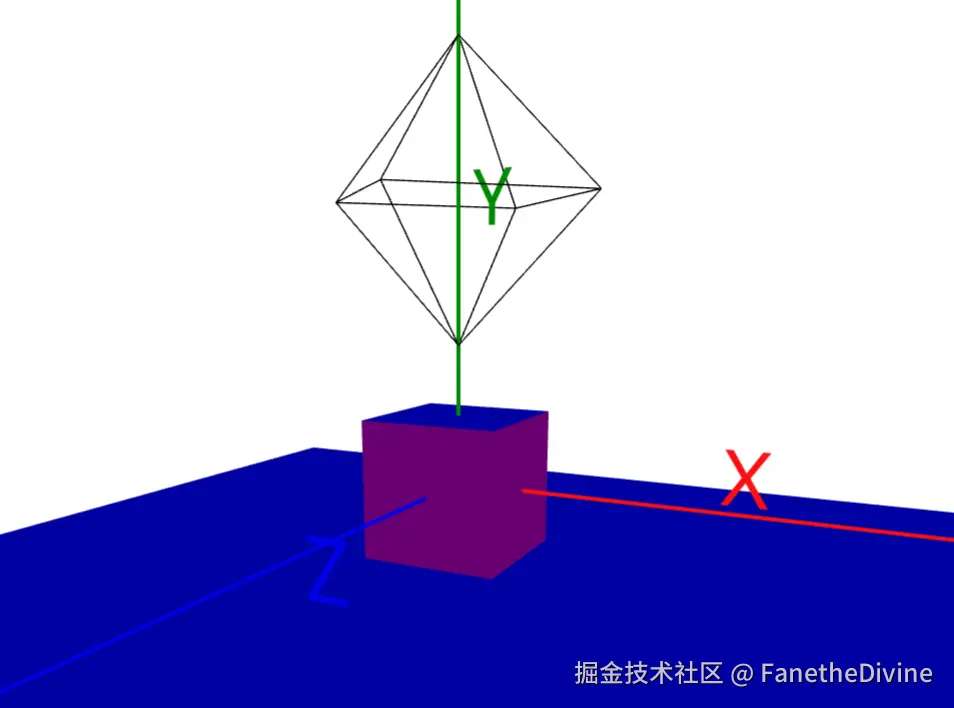

半球光

天空和地面光的结合，不支持阴影

      <hemisphereLight position={[0, 2, 0]} color={'blue'} groundColor={'red'}>
        <Helper type={HemisphereLightHelper} args={[1, 'black']}></Helper>
      </hemisphereLight>

color表示天空光 groundColor表示地面光

材质

材质决定了物体表面与光的交互方式这里仅以属性最为丰富的MeshPhysicalMaterial为例

color 物体表面的基础颜色
transparent 是否启用透明度通道。
opacity 控制材质的整体透明度,需要配合transparent属性使用。
side 渲染哪一面：正面、背面或双面。
emissive 材质自身发光颜色。
emissiveIntensity 控制自发光颜色的亮度。
roughness
控制表面的粗糙程度，决定反射是否清晰。粗糙度值越高，表面的反射越模糊，呈现磨砂效果；值越低，表面反射越清晰，类似镜面反射。通常用于表现不平滑、磨砂或者有纹理的表面，如石头、木材等。适用于金属和非金属材质。数值范围：0（完全光滑）到 1（非常粗糙）。
metalness
控制材质表面是否具有金属感。金属度为 0 时，材质表现为非金属，金属度为 1 时，材质表现为完全金属。金属表面具有高反射率，其反射的颜色是材质的本身颜色，而非环境光。数值范围：0（完全非金属）到 1（完全金属）。金属度影响光泽度和反射强度，适用于各种金属和表面材质。适用场景包括金属、塑料和其他材料的表现。
reflectivity 表面反射的强度。值越高，反射效果越强，适合表现镜面等反射强烈的材质。
ior 为非金属材质所设置的折射率
transmission
很薄的透明或者半透明的塑料、玻璃材质即便在几乎完全透明的情况下仍旧会保留反射的光线，透光性属性用于这种类型的材质。当透光率不为0的时候, opacity透明度应设置为1.
thickness
控制透明材质的体积厚度，用于模拟玻璃或类似材质的体积效果。较高的厚度值可以产生更强的折射效果，并影响材质的透明度表现。通常用于创建玻璃、液体等透光材质。
clearcoat
有些类似于车漆，碳纤，被水打湿的表面的材质需要在面上再增加一个透明的，具有一定反光特性的面。而且这个面说不定有一定的起伏与粗糙度。
clearcoatRoughness
控制清漆层的粗糙度。清漆层的粗糙度影响清漆表面的反射模糊度，粗糙度越高，反射越模糊，越低时反射越清晰。此属性主要影响涂层表面的光泽感与反射质量。适用场景：高光泽涂层、汽车漆、油漆表面。数值范围：0（完全光滑）到 1（非常粗糙）。
sheen
可用于表示布料和织物材料,用于模拟丝绸、绒面、织物等柔软表面随角度变化的柔和高光。会在基本反射之外添加角度相关的次表面光泽。
sheenColor 光泽层颜色
sheenRoughness
控制布料光泽的模糊程度。值越小，光泽越清晰；越大则越模糊，表现更柔和。用于加强丝绸、绒面等材质的真实感。

纹理Texture

纹理是控制材质属性的图片.
被用作纹理的图片不被视作图像,而被认为是一个二维数据集,从一个二位(x,y)获取一个三维向量(该像素的rgb颜色)
一个几何体geometry实际是由三角形组成的网格,这些三角形的顶点就是这个geometry的顶点,顶点中可以存放uv坐标,用于控制这个顶点应当从图片的哪个像素获取数据.
只有顶点的uv坐标需要指定,其余部分会自动做插值计算.只有有uv坐标的geometry可以使用贴图.
以boxGeometry为例这是它的8个顶点

[
  -0.5, -0.5, -0.5,   // 顶点 0
   0.5, -0.5, -0.5,   // 顶点 1
   0.5,  0.5, -0.5,   // 顶点 2
  -0.5,  0.5, -0.5,   // 顶点 3
  -0.5, -0.5,  0.5,   // 顶点 4
   0.5, -0.5,  0.5,   // 顶点 5
   0.5,  0.5,  0.5,   // 顶点 6
  -0.5,  0.5,  0.5    // 顶点 7
]

这是它的uv坐标

[
  0, 0,  // 顶点 0 对应 UV 左下角
  1, 0,  // 顶点 1 对应 UV 右下角
  1, 1,  // 顶点 2 对应 UV 右上角
  0, 1,  // 顶点 3 对应 UV 左上角
  0, 0,  // 顶点 4 对应 UV 左下角
  1, 0,  // 顶点 5 对应 UV 右下角
  1, 1,  // 顶点 6 对应 UV 右上角
  0, 1   // 顶点 7 对应 UV 左上角
]

预设的geometry都是有uv坐标的导入模型时自动包含了mesh的一切信息包括几何体、材质、纹理等
材质的属性是同一的设置纹理可以对每个点应用不同的设置
为材质设置这些属性以使用纹理:

map 颜色贴图将图片附着到表面
normalMap 法线贴图控制表面各个点的法向量影响光照计算(发射折射等)
roughnessMap 粗糙度贴图控制每个点的粗糙度
metalnessMap 金属度贴图
alphaMap 透明度贴图
displacementMap 凹凸度贴图直接改变几何体顶点的位置(需要高密度模型)

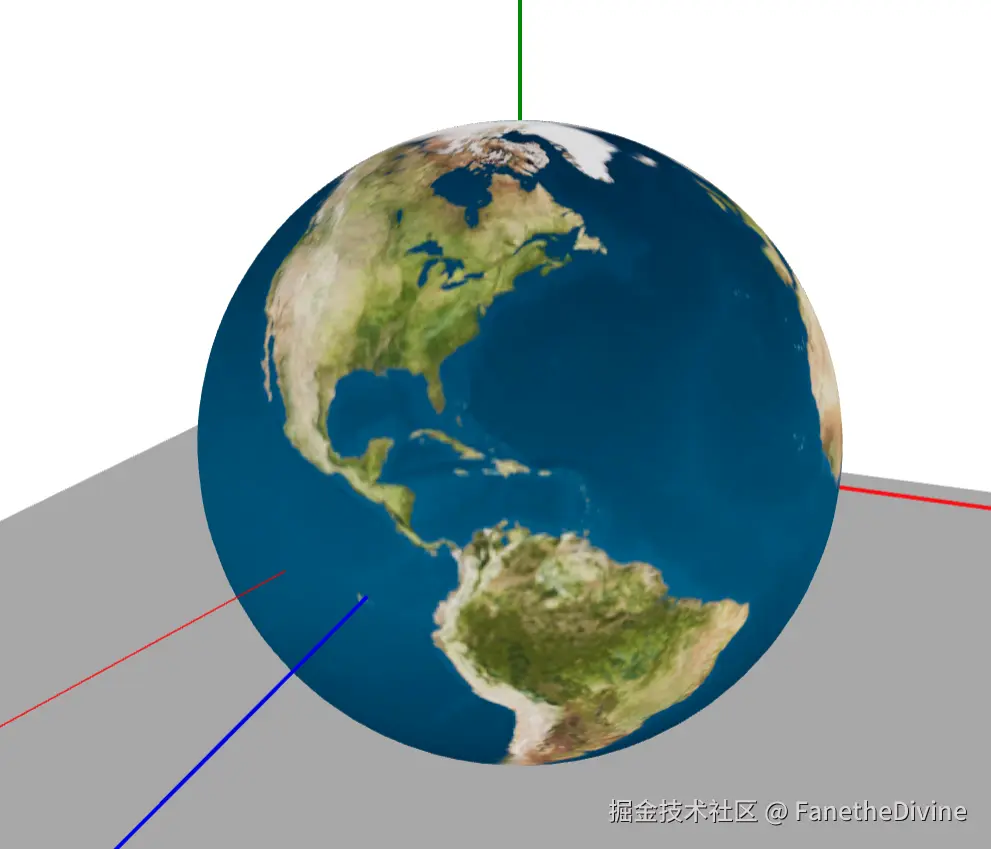

纹理使用例

import earth from './earth.jpg'

  const map = useTexture(earth.src)

  <mesh>
    <sphereGeometry args={[1, 64, 64]}></sphereGeometry>
    <meshBasicMaterial map={map}></meshBasicMaterial>
  </mesh>

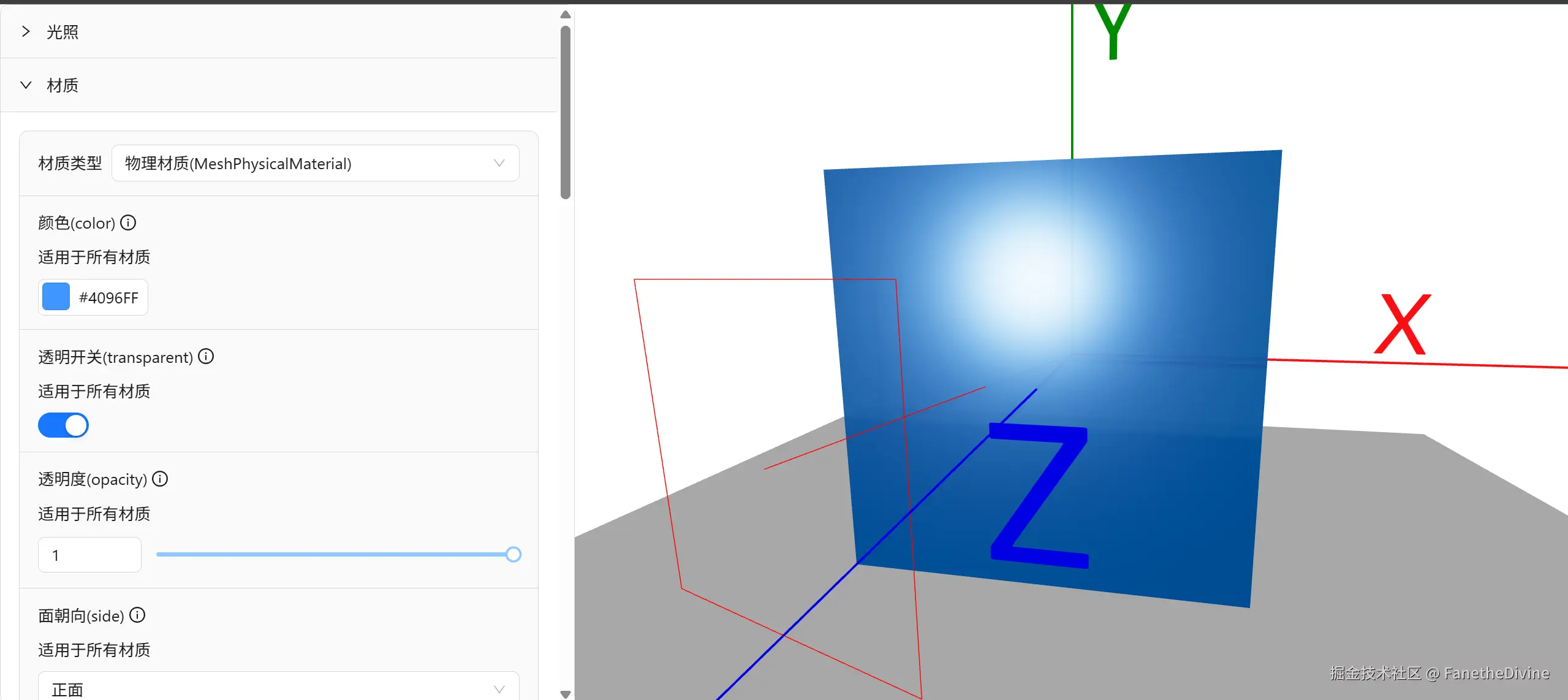

测试和学习

fanethedivine.github.io/test-three/…
