WPF 与 LiveCharts 实现动态图表展示本文主要介绍LiveChart.WPF 中的图表的使用方法类: 数据

前言

本文主要介绍LiveChart.WPF 中的图表的使用方法类: 数据绑定, 数据显示样式等。

导入LiveChart.Wpf

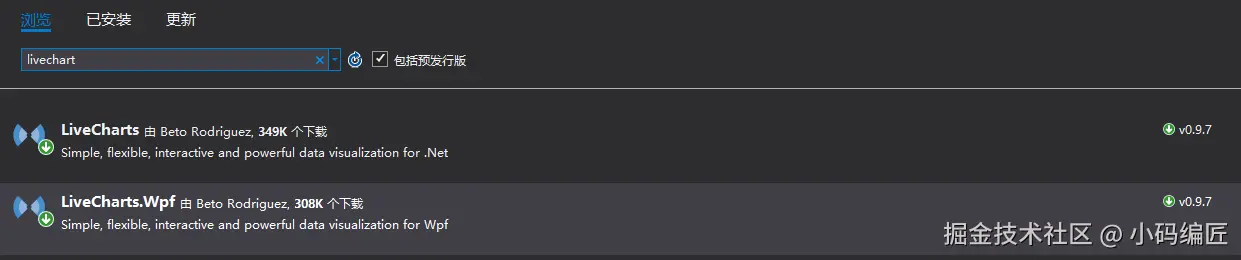

NuGet搜索LiveChart包, 安装LiveChart.Wpf即可。

引用LiveChart.Wpf

在使用的界面当中引用LiveChart.Wpf的类库

xmlns:lvc="clr-namespace:LiveCharts.Wpf;assembly=LiveCharts.Wpf"

以直方图、折线图为例, 都属于 CartesianChart 下的一种 Series 类型, 例如折线图,如下:

<lvc:CartesianChart>
<lvc:CartesianChart.Series>
      <!--设置Series的类型为 Line 类型, 该类型提供了一些折线图的实现-->
    <lvc:LineSeries/>
</lvc:CartesianChart.Series>
</lvc:CartesianChart>

LinSeries 绑定数据设定Values即可, 可以看到带s, 则代表这是一种复数集合类型,继承于 IChartValues, 所以最终绑定的数据符合 ChartValues 即可, 下图绑定了为数字类型的集合:

<lvc:CartesianChart>
 <lvc:CartesianChart.Series>
     <!--设置Series的类型为 Line 类型, 该类型提供了一些折线图的实现-->
     <lvc:LineSeries Values="1,2,3,4,5,6"/>
     <lvc:LineSeries Values="2,4,6,8,10,12"/>
 </lvc:CartesianChart.Series>
</lvc:CartesianChart>

界面呈现如下所示:

接下来, 以LineSeries为例子, 来进行扩展, 添加 X 、Y坐标的定义显示。

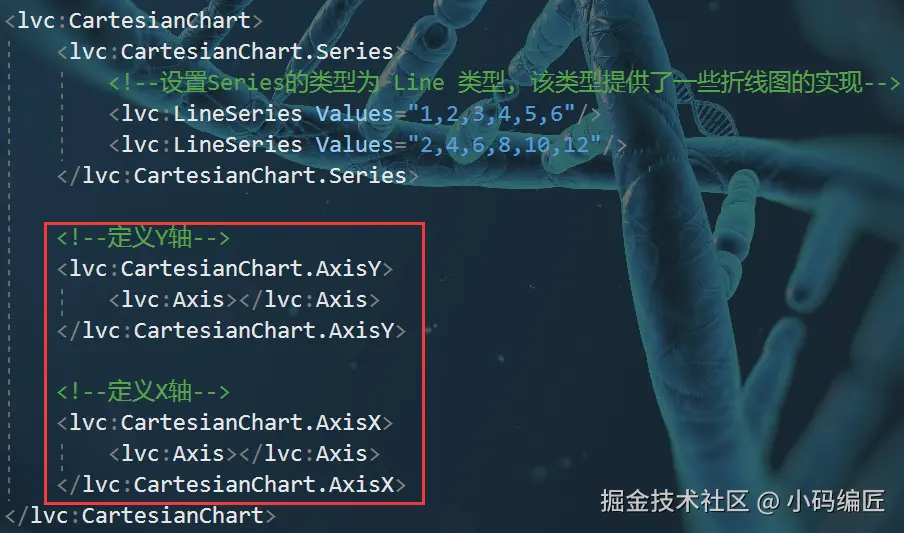

为LiveChart的 X、Y轴添加标题

<!--定义Y轴-->
<lvc:CartesianChart.AxisY>
    <!-- 定义Y轴名称 -->
    <lvc:Axis Title="Value"></lvc:Axis>
</lvc:CartesianChart.AxisY>

<!--定义X轴-->
<lvc:CartesianChart.AxisX>
     <!-- 定义X轴名称 -->
    <lvc:Axis Title="Type"></lvc:Axis>
</lvc:CartesianChart.AxisX>

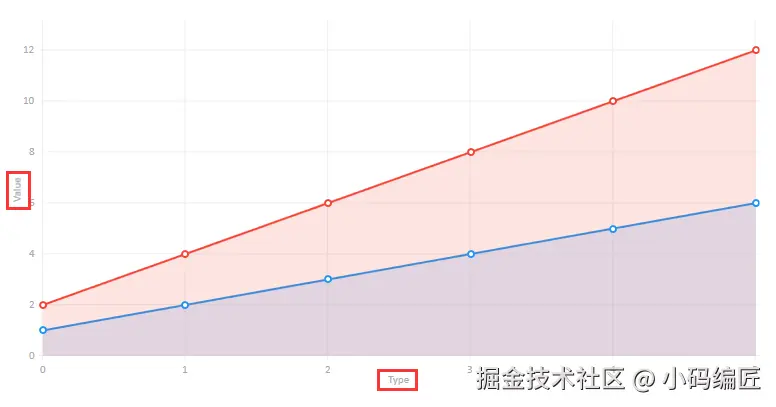

效果如下:

图表显示设置

1.图例的显示位置: LegendLocation="Top" //显示在上方
2.图表的背景颜色: Background="#FFEFD5"

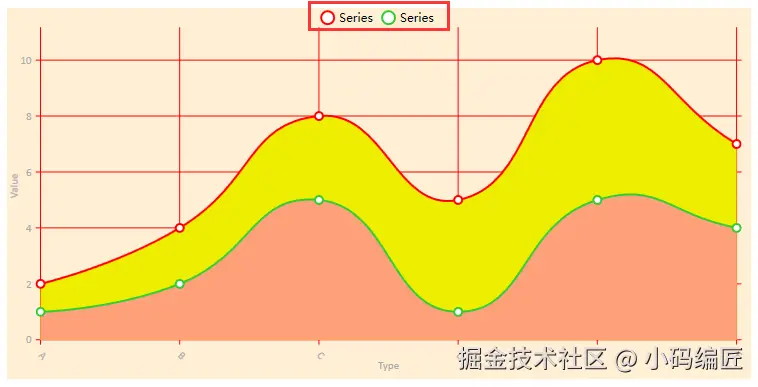

如下所示:

3.添加视觉元素: VisualElements,

如下所示添加一个文本在图表当中:

<lvc:CartesianChart.VisualElements>
    <lvc:VisualElement X="0.5" Y="8">
        <lvc:VisualElement.UIElement>
            <TextBlock Foreground="Green">
                Hello!, this is a note merged in the chart.
            </TextBlock>
        </lvc:VisualElement.UIElement>
    </lvc:VisualElement>
</lvc:CartesianChart.VisualElements>

显示效果:

LineSeries 样式设置

1.线条显示数值: DataLabels="True"
2.线条是否弯曲: LineSmoothness="0" 或 "1"
3.线条的颜色: Stroke="Red"  //设置线条的颜色为红色
4.线条下方颜色: Fill="Pink" //线条的下方颜色
5.线条的每个点: PointGeometrySize="20" //设置数据点大小
6.显示数据字体颜色: Foreground="Red"
7.数据点的颜色: PointForeground="#FF6347"
8.线条虚线: StrokeDashArray="5" //数值愈大间隔愈大, 如下绿色虚线

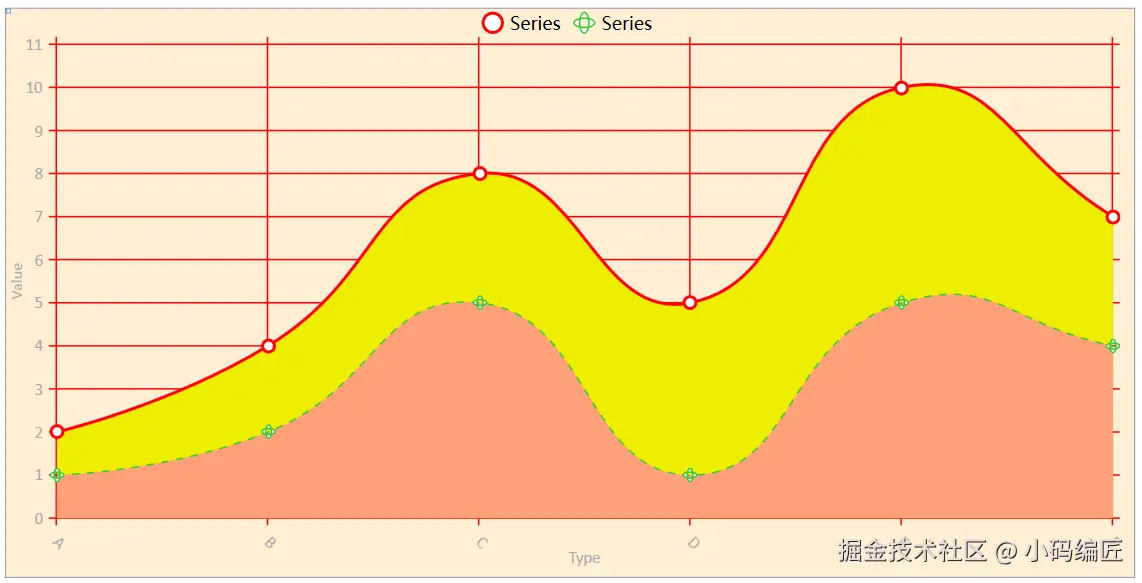

9、线条点的形状: PointGeometry //如下所示, 为数据点设置为一个矩形

<lvc:LineSeries DataLabels="False" Stroke="#32CD32" StrokeThickness="1"   StrokeDashArray="5"
                        LineSmoothness="1" Foreground="Red"
                        Fill="#FFA07A" PointGeometrySize="10"
                        Values="1,2,5,1,5,4">
            <lvc:LineSeries.PointGeometry>
                <GeometryGroup>
                    <RectangleGeometry Rect="50,50,25,25" />
                </GeometryGroup>
            </lvc:LineSeries.PointGeometry>
</lvc:LineSeries>

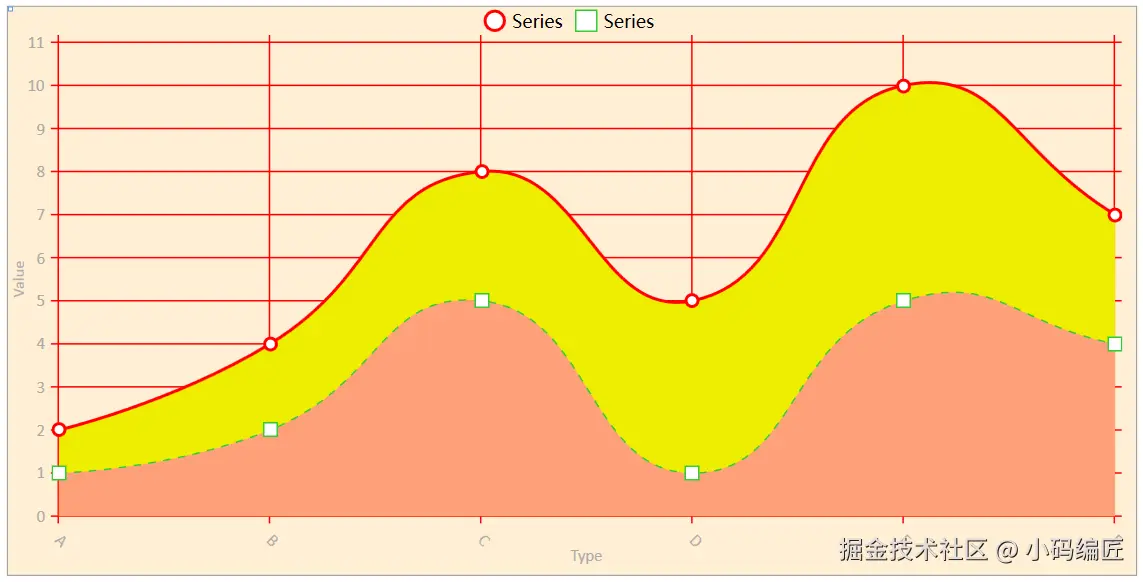

效果如下所示:

X、Y坐标样式设置

1.是否显示坐标点: ShowLabels="False"
2.坐标点的旋转角度: LabelsRotation="45"
3.坐标轴标签: Labels="A,B,C,D,E,F"  //示例
4.自定义显示格式: LabelFormatter

图表是否显示背景X、Y线:

以下代码设置,X、Y轴的宽度为1的颜色红色的实线:

<!--定义Y轴-->
<lvc:CartesianChart.AxisY>
    <lvc:Axis Title="Value"  ShowLabels="True">
        <lvc:Axis.Separator>
            <lvc:Separator StrokeThickness="1" Stroke="Red"  />
        </lvc:Axis.Separator>
    </lvc:Axis>
</lvc:CartesianChart.AxisY>

<!--定义X轴-->
<lvc:CartesianChart.AxisX>
    <lvc:Axis Title="Type"  LabelsRotation="45" Labels="A,B,C,D,E,F" ShowLabels="True" >
        <lvc:Axis.Separator>
            <lvc:Separator StrokeThickness="1" Stroke="Red"  />
        </lvc:Axis.Separator>
    </lvc:Axis>
</lvc:CartesianChart.AxisX>

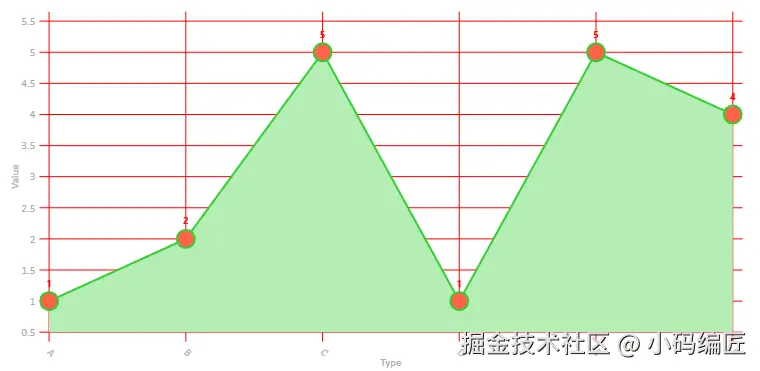

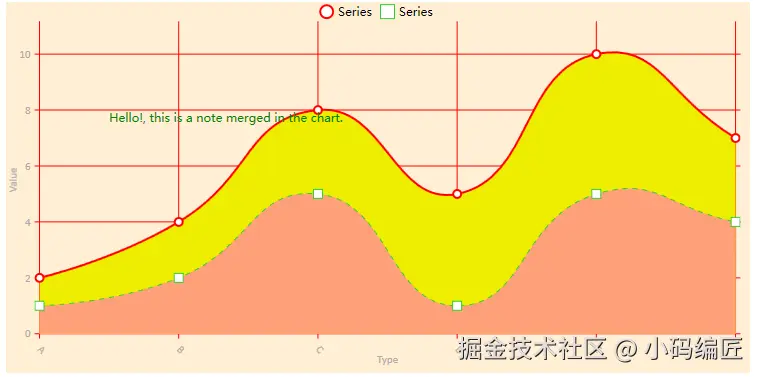

效果如下所示:

定义饼状图

由于饼状图并没有X、Y轴的概念, 所以需要使用饼状图, 则使用 PieChart。

1、设定显示数据的格式: LabelPoint //该绑定的是一个Func的委托

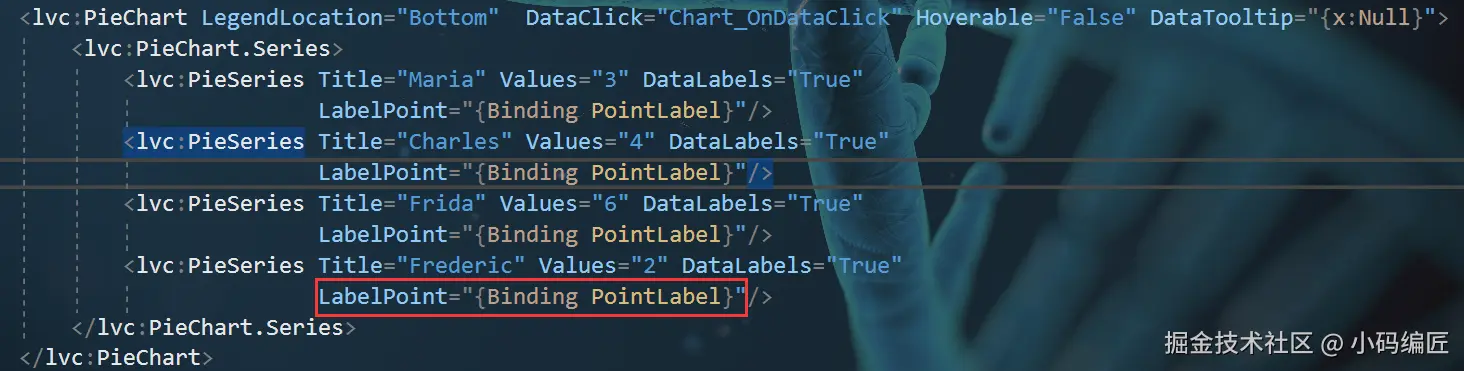

Xaml绑定:

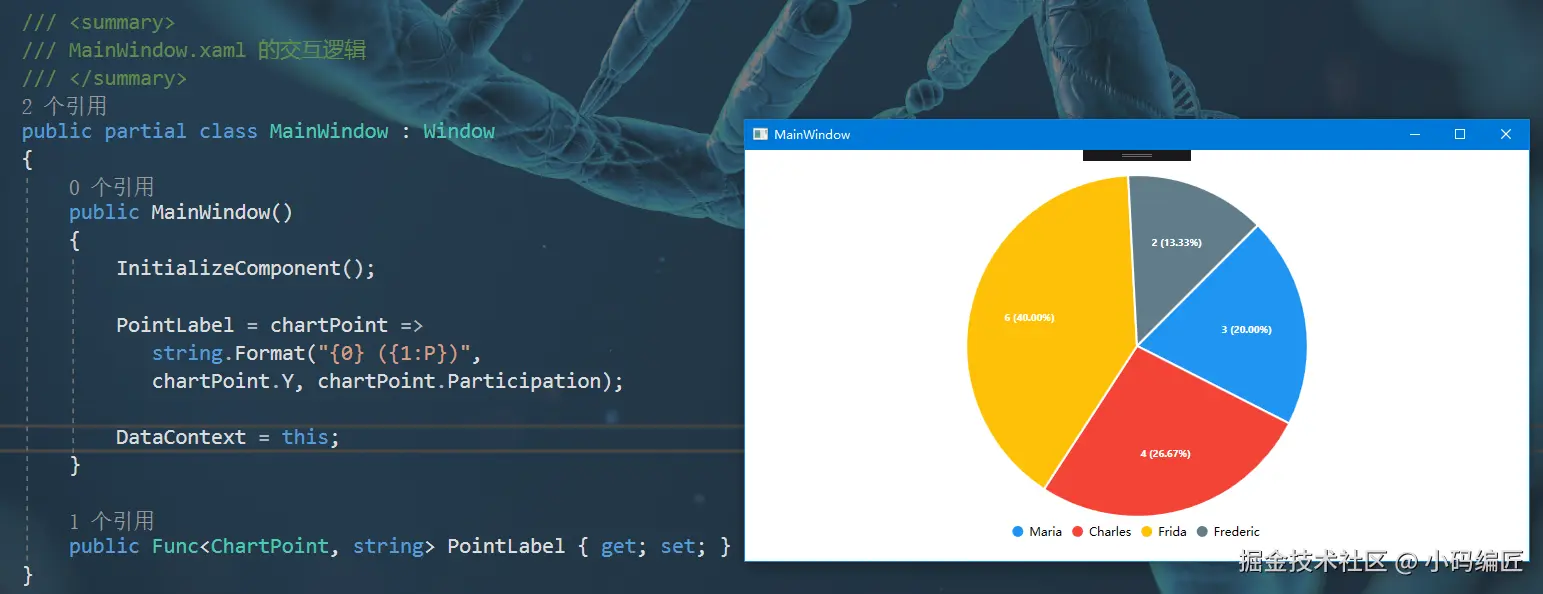

后台代码及显示效果:

最后
