五、WebGPU 基础入门——Storage 缓冲区
WebGPU中的Storage缓冲区是一种允许着色器读写、存储动态数据的缓冲区，适用于需要修改或处理大规模数据的场景（如计算着色器、粒子系统）。这一节我们将使用Storage缓冲区绘制10个不同位置颜色的三角形。
1.创建Storage缓冲区
首先修改uniform.wgsl文件,将params变量的声明从uniform改为storage：
// @group(0) @binding(0) var<uniform> params: Params;
@group(0) @binding(0) var<storage> params: Params;
然后修改创建缓冲区的代码
将wgpu::BufferUsages::UNIFORM改为wgpu::BufferUsages::STORAGE：
let buffer = device.create_buffer_init(&wgpu::util::BufferInitDescriptor {
label: Some("Uniform Buffer"),
contents: bytemuck::bytes_of(¶ms),
usage: wgpu::BufferUsages::STORAGE | wgpu::BufferUsages::COPY_DST,
});
在typescript中同样只需要将GPUBufferUsage.STORAGE改成GPUBufferUsage.STORAGE即可：
// ...
const defs = makeShaderDataDefinitions(storageWgsl);
// 注意，这里也要使用 storages 而不是 uniforms
const params = makeStructuredView(defs.storages.params);
// ...
const buffer = device.createBuffer({
size: params.arrayBuffer.byteLength,
usage: GPUBufferUsage.STORAGE | GPUBufferUsage.COPY_DST,
});
//...
然后运行
cargo run

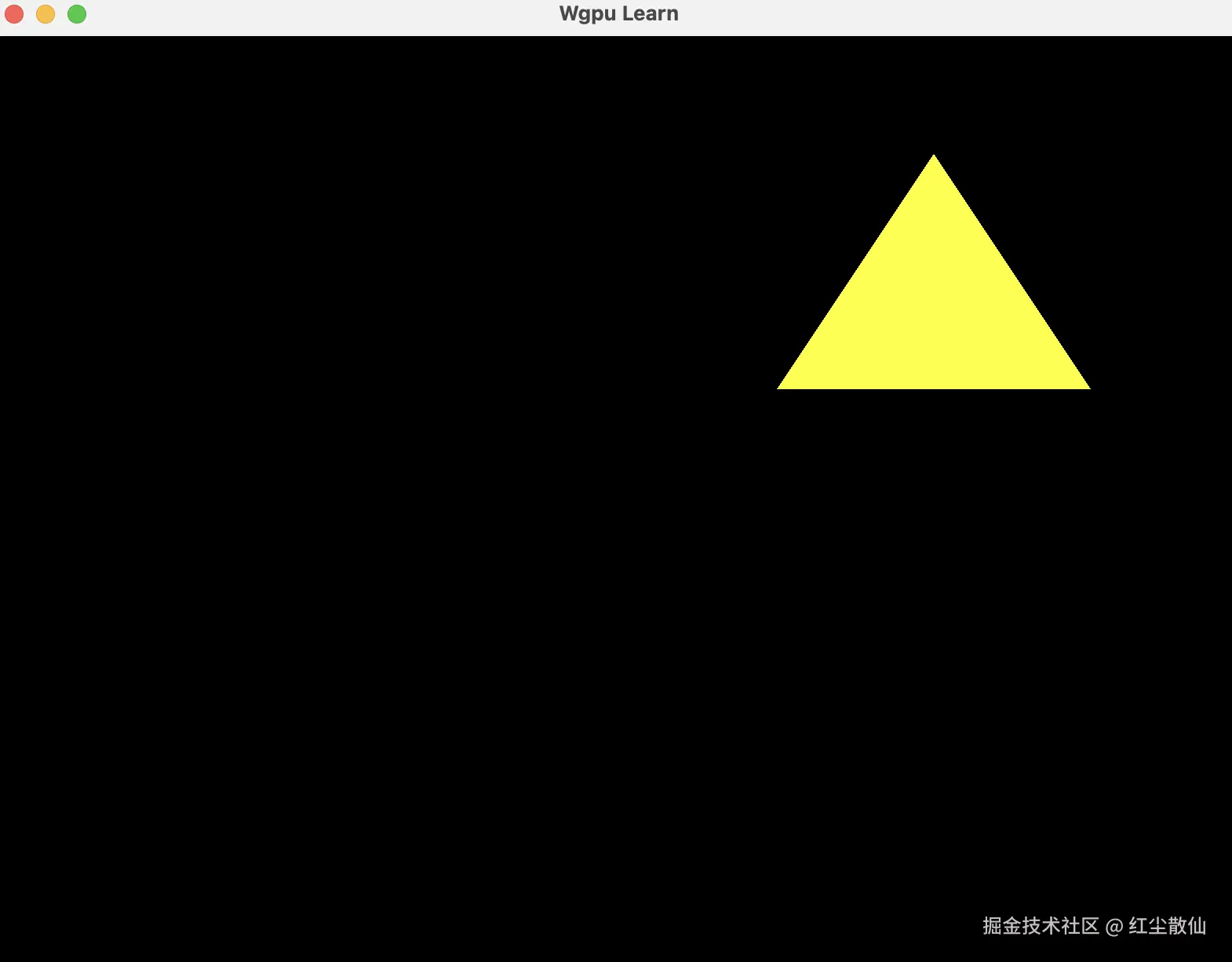

经过上面的修改，我们已经成功创建了一个Storage缓冲区，并将其绑定到着色器中。细心的你可能已经发现，Storage缓冲区的使用和Uniform缓冲区几乎没有区别。它们的主要区别在于Storage缓冲区允许着色器读写数据，而Uniform缓冲区只能读取数据。另一个区别是Storage缓冲区的大小比较大，通常用于存储大量数据，而Uniform缓冲区适合存储小量数据（如变换矩阵、光照参数等）。
2.实例化绘制
接下来我们将探讨如何高效且易用的方式绘制多个实例。
初学者可能会想到通过for循环来绘制多个实例。例如：
#[repr(C, align(16))]
#[derive(Debug, PartialEq, Clone, Copy, bytemuck::Pod, bytemuck::Zeroable)]
pub struct Params {
/// size: 16, offset: 0, type: `vec4<f32>`
pub color: [f32; 4],
/// size: 8, offset: 16 (2*8), type: `vec2<f32>`
pub offset: [f32; 2],
/// size: 4, offset: 24 (4*6), type: `f32`
pub scale: f32,
pub _pad_scale: [u8; 0x8 - core::mem::size_of::<f32>()],
}
impl Params {
pub const fn new(color: [f32; 4], offset: [f32; 2], scale: f32) -> Self {
Self {
color,
offset,
scale,
_pad_scale: [0; 0x8 - core::mem::size_of::<f32>()],
}
}
// 随机生成参数
pub fn random() -> Self {
// 随机生成颜色
let color = [
rand::random_range(0.0..=1.0),
rand::random_range(0.0..=1.0),
rand::random_range(0.0..=1.0),
1.0,
];
// 随机生成偏移量
let offset = [
rand::random_range(-1.0..=1.0),
rand::random_range(-1.0..=1.0),
];
let scale = 0.5;
Self {
color,
offset,
scale,
_pad_scale: [0; 0x8 - core::mem::size_of::<f32>()],
}
}
}
pub struct WgpuApp {
// ...
pub bind_group: wgpu::BindGroup,
pub buffer: wgpu::Buffer,// 存储数据的缓冲区
}
impl WgpuApp {
pub async fn new(window: Arc<Window>) -> Result<Self> {
// ...
let params = Params::new([1.0, 1.0, 0.0, 1.0], [0.5, 0.5], 0.5);
let buffer = device.create_buffer_init(&wgpu::util::BufferInitDescriptor {
label: Some("Uniform Buffer"),
contents: bytemuck::bytes_of(¶ms),
usage: wgpu::BufferUsages::STORAGE | wgpu::BufferUsages::COPY_DST,
});
let bind_group = device.create_bind_group(&wgpu::BindGroupDescriptor {
label: None,
layout: &pipeline.get_bind_group_layout(0),
entries: &[wgpu::BindGroupEntry {
binding: 0,
resource: buffer.as_entire_binding(),
}],
});
Ok(Self {
window,
surface,
device,
queue,
config,
pipeline,
bind_group,
buffer,// 新增
})
}
/// 执行渲染操作
pub fn render(&mut self) -> Result<()> {
// 1. 获取当前帧缓冲区
let output = self.surface.get_current_texture()?;
// 2. 创建纹理视图
let view = output
.texture
.create_view(&wgpu::TextureViewDescriptor::default());
// 3. 创建命令编码器
let mut encoder = self
.device
.create_command_encoder(&wgpu::CommandEncoderDescriptor::default());
// 4. 开始渲染通道
{
let mut pass = encoder.begin_render_pass(&wgpu::RenderPassDescriptor {
label: Some("Render Pass"),
color_attachments: &[Some(wgpu::RenderPassColorAttachment {
view: &view,
ops: wgpu::Operations {
load: wgpu::LoadOp::Clear(Color::BLACK), // 用黑色清除背景
store: wgpu::StoreOp::Store, // 存储渲染结果
},
resolve_target: None,
})],
depth_stencil_attachment: None,
timestamp_writes: None,
occlusion_query_set: None,
});
// 5. 设置渲染管线
pass.set_pipeline(&self.pipeline);
// 渲染10个不同位置颜色的三角形(错误案例)
for _ in 0..10 {
self.queue
.write_buffer(&self.buffer, 0, bytemuck::cast_slice(&[Params::random()]));
// 6. 设置绑定组
pass.set_bind_group(0, &self.bind_group, &[]);
// 7. 绘制调用（绘制三角形）
pass.draw(0..3, 0..1);
}
// // 6. 设置绑定组
// pass.set_bind_group(0, &self.bind_group, &[]);
// // 7. 绘制调用（绘制三角形）
// pass.draw(0..3, 0..1);
}
// 7. 提交命令到队列
let command_buffer = encoder.finish();
self.queue.submit(std::iter::once(command_buffer));
// 8. 呈现渲染结果
output.present();
Ok(())
}
}
然后运行
cargo run

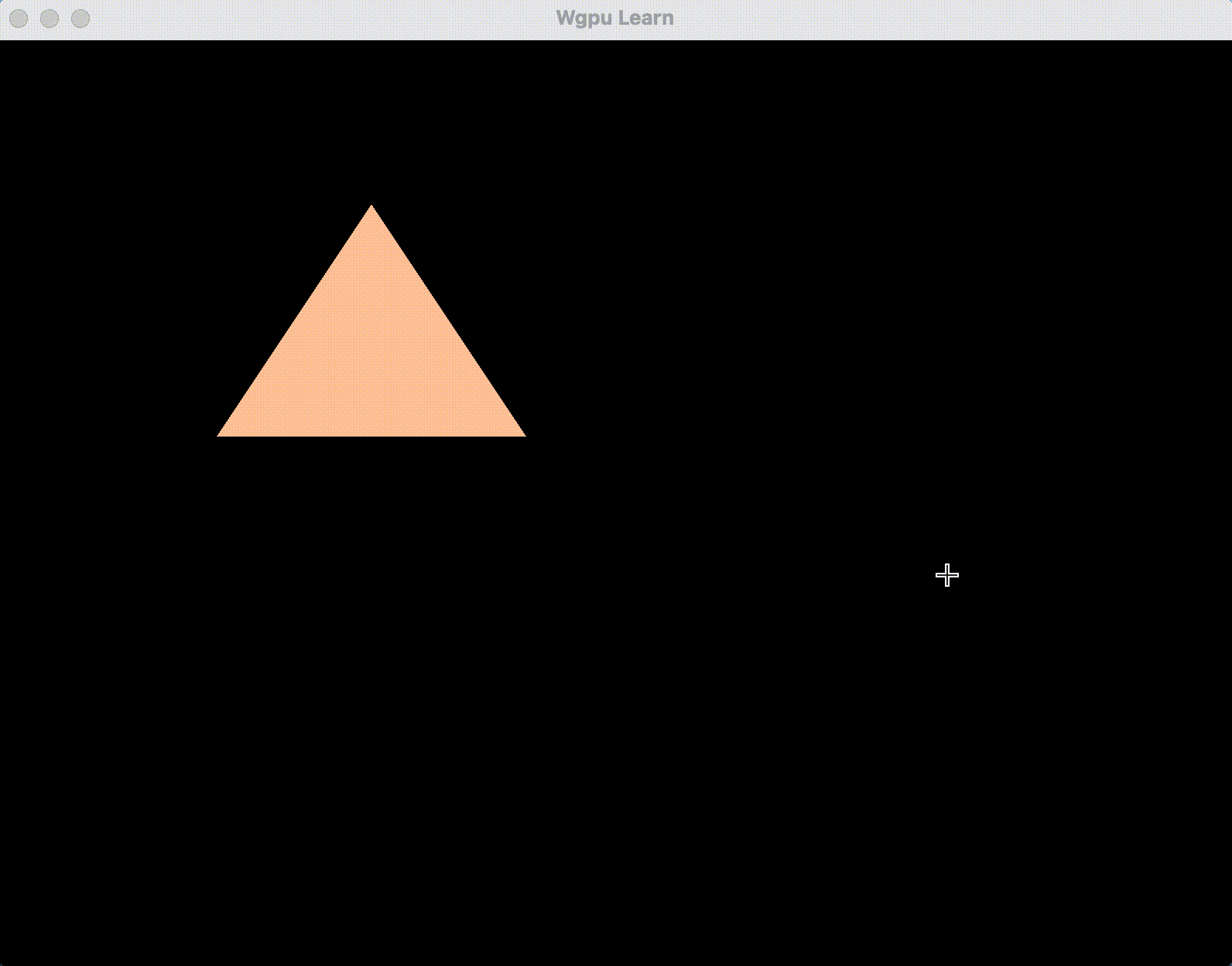

观察可以发现屏幕中的三角形一直在闪烁，这是因为我们在render函数中绘制三角形的Params参数是随机生成的，每次绘制三角形时都在重新生成参数，导致三角形的颜色和位置不断变化。我们可以在create时生成10个随机的Params参数，然后在render函数中将这些参数传递给着色器进行绘制。这样就可以避免每次绘制都重新生成参数。
// Wgpu应用核心结构体
pub struct WgpuApp {
// ...
pub buffer: wgpu::Buffer,
pub params_list: Vec<Params>,//新增
}
impl WgpuApp {
pub async fn new(window: Arc<Window>) -> Result<Self> {
// ...
let params = Params::new([1.0, 1.0, 0.0, 1.0], [0.5, 0.5], 0.5);
let buffer = device.create_buffer_init(&wgpu::util::BufferInitDescriptor {
label: Some("Uniform Buffer"),
contents: bytemuck::bytes_of(¶ms),
usage: wgpu::BufferUsages::STORAGE | wgpu::BufferUsages::COPY_DST,
});
let bind_group = device.create_bind_group(&wgpu::BindGroupDescriptor {
label: None,
layout: &pipeline.get_bind_group_layout(0),
entries: &[wgpu::BindGroupEntry {
binding: 0,
resource: buffer.as_entire_binding(),
}],
});
let params_list = (0..10).map(|_| Params::random()).collect::<Vec<_>>();
Ok(Self {
//...
buffer,
params_list,
})
}
/// 执行渲染操作
pub fn render(&mut self) -> Result<()> {
// 1. 获取当前帧缓冲区
let output = self.surface.get_current_texture()?;
// 2. 创建纹理视图
let view = output
.texture
.create_view(&wgpu::TextureViewDescriptor::default());
// 3. 创建命令编码器
let mut encoder = self
.device
.create_command_encoder(&wgpu::CommandEncoderDescriptor::default());
// 4. 开始渲染通道
{
let mut pass = encoder.begin_render_pass(&wgpu::RenderPassDescriptor {
label: Some("Render Pass"),
color_attachments: &[Some(wgpu::RenderPassColorAttachment {
view: &view,
ops: wgpu::Operations {
load: wgpu::LoadOp::Clear(Color::BLACK), // 用黑色清除背景
store: wgpu::StoreOp::Store, // 存储渲染结果
},
resolve_target: None,
})],
depth_stencil_attachment: None,
timestamp_writes: None,
occlusion_query_set: None,
});
// 5. 设置渲染管线
pass.set_pipeline(&self.pipeline);
// 错误案例
for param in &self.params_list {
self.queue
.write_buffer(&self.buffer, 0, bytemuck::bytes_of(param));
// 6. 设置绑定组
pass.set_bind_group(0, &self.bind_group, &[]);
// 7. 绘制调用（绘制三角形）
pass.draw(0..3, 0..1);
}
// // 6. 设置绑定组
// pass.set_bind_group(0, &self.bind_group, &[]);
// // 7. 绘制调用（绘制三角形）
// pass.draw(0..3, 0..1);
}
// 7. 提交命令到队列
let command_buffer = encoder.finish();
self.queue.submit(std::iter::once(command_buffer));
// 8. 呈现渲染结果
output.present();
Ok(())
}
}

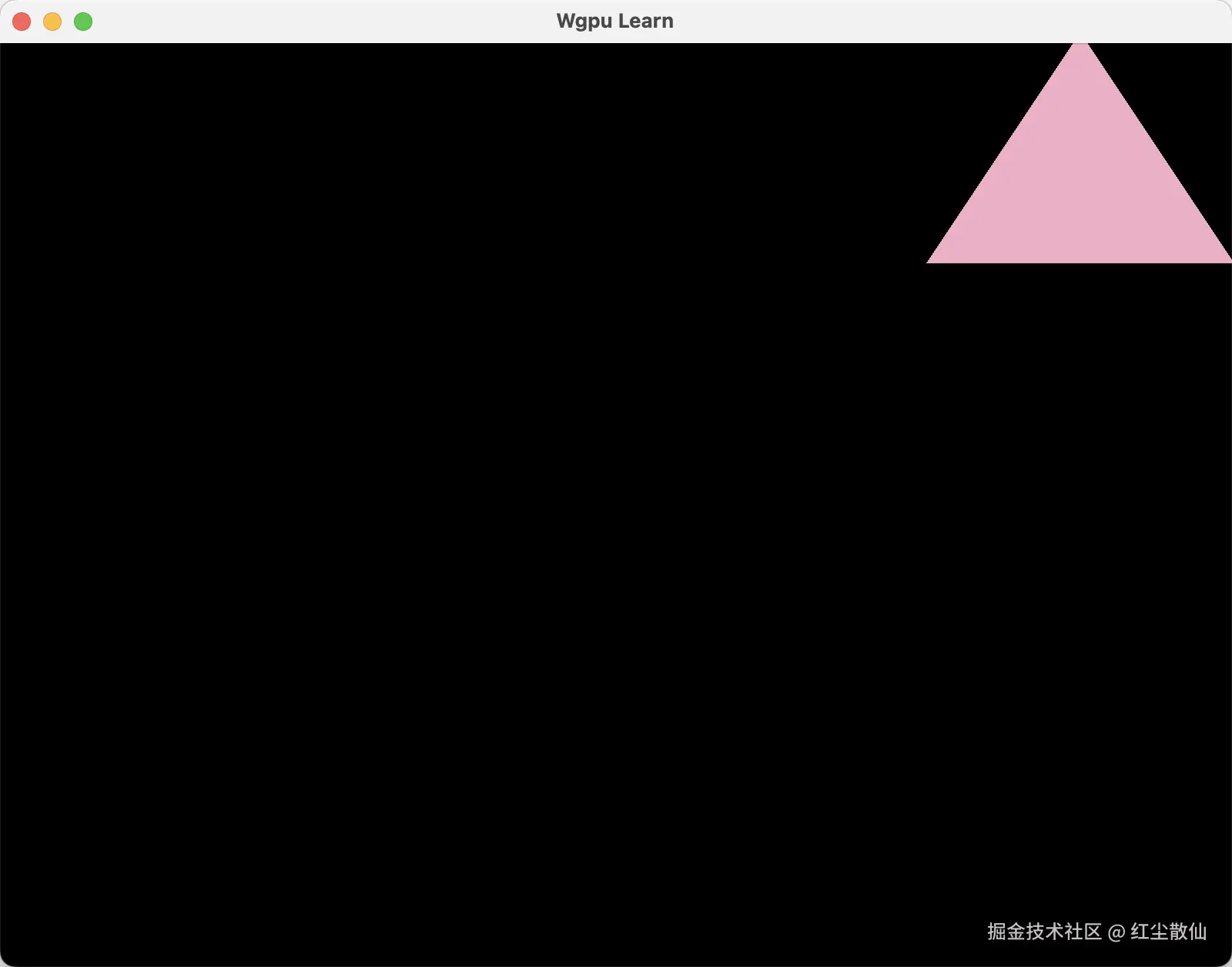

当我们运行程序时，发现屏幕上只有一个三角形，这是因为queue.xxx 函数发生在 queue 中，而 pass.xxx 函数只是对命令缓冲区中的命令进行编码。当我们使用命令缓冲区实际调用submit时，缓冲区中唯一的内容就是我们最后写入的值。
因此我们需要在每次绘制三角形时都使用不同的绑定组，这样才能保证每个三角形都有自己的参数。
// Wgpu应用核心结构体
pub struct WgpuApp {
pub window: Arc<Window>, // 窗口对象
pub surface: wgpu::Surface<'static>, // GPU表面（用于绘制到窗口）
pub device: wgpu::Device, // GPU设备抽象
pub queue: wgpu::Queue, // 命令队列（用于提交GPU命令）
pub config: wgpu::SurfaceConfiguration, // 表面配置（格式、尺寸等）
pub pipeline: wgpu::RenderPipeline, // 渲染管线（包含着色器、状态配置等）
// pub bind_group: wgpu::BindGroup, // 删除
// pub buffer: wgpu::Buffer, // 删除
// pub params_list: Vec<Params>, // 删除
pub bind_groups: Vec<wgpu::BindGroup>,// 新增
}
impl WgpuApp {
/// 异步构造函数：初始化WebGPU环境
pub async fn new(window: Arc<Window>) -> Result<Self> {
// ...
let bind_groups = (0..10)
.map(|_| {
let buffer = device.create_buffer_init(&wgpu::util::BufferInitDescriptor {
label: Some("Uniform Buffer"),
contents: bytemuck::bytes_of(&Params::random()),
usage: wgpu::BufferUsages::STORAGE | wgpu::BufferUsages::COPY_DST,
});
device.create_bind_group(&wgpu::BindGroupDescriptor {
label: None,
layout: &pipeline.get_bind_group_layout(0),
entries: &[wgpu::BindGroupEntry {
binding: 0,
resource: buffer.as_entire_binding(),
}],
})
})
.collect::<Vec<_>>();
Ok(Self {
window,
surface,
device,
queue,
config,
pipeline,
// bind_group,
// buffer,
// params_list,
bind_groups,
})
}
/// 执行渲染操作
pub fn render(&mut self) -> Result<()> {
// ...
// 4. 开始渲染通道
{
// ...
for bind_group in &self.bind_groups {
// self.queue
// .write_buffer(&self.buffer, 0, bytemuck::bytes_of(param));
// 6. 设置绑定组
pass.set_bind_group(0, bind_group, &[]);
// 7. 绘制调用（绘制三角形）
pass.draw(0..3, 0..1);
}
}
// ...
Ok(())
}
}

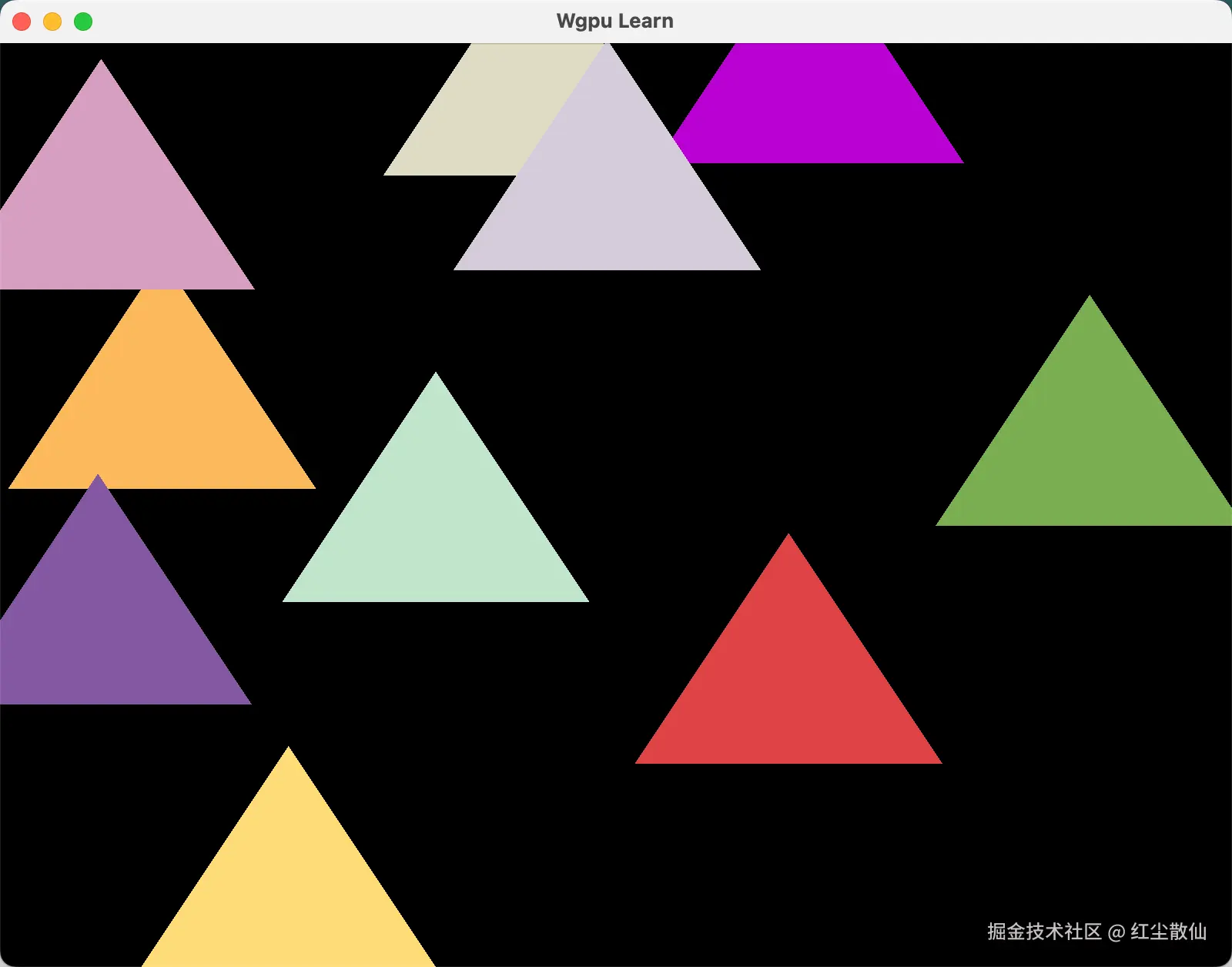

然后运行，可以看到屏幕上有10个不同位置颜色的三角形。
呼，终于画出了10个三角形。但是这个方法不够优雅，有没有更好的方法呢？
有的，兄弟有的！我们可以使用实例化绘制来绘制多个实例。实例化绘制（Instanced Drawing）是一种技术，它允许通过单次绘制命令来渲染同一个几何体的多个实例。每个实例可以应用不同的变换或其他属性，从而高效地绘制大量相似但不完全相同的物体。这种方法能够显著减少API调用的开销，并提高渲染性能。
接下来我们具体看看如何使用实例化绘制来绘制多个三角形。
首先修改wgsl文件：
struct Params {
color: vec4f,
offset: vec2f,
scale: f32,
}
// 将原来的params改为params_list，并将其声明为数组
@group(0) @binding(0) var<storage> params_list: array<Params>;
struct VertexOutput {
@builtin(position) position: vec4f,
// 新增color属性，片段着色器中访问不到 @builtin(instance_index)
@location(0) color: vec4f,
}
@vertex
fn vs(@builtin(vertex_index) vertex_index: u32,
// 新增参数，表示实例索引
// 这里的instance_index是一个内置变量，表示当前实例的索引
@builtin(instance_index) instance_index: u32) -> VertexOutput {
var pos = array(
vec2f(0.0, 0.5),
vec2f(-0.5, -0.5),
vec2f(0.5, -0.5),
);
// 使用instance_index来选择params_list中的参数
let params = params_list[instance_index];
var output = VertexOutput(
vec4f(pos[vertex_index] * params.scale + params.offset, 0.0, 1.0),
params.color,
);
return output;
}
@fragment
fn fs(vsOutput: VertexOutput) -> @location(0) vec4f {
return vsOutput.color;
}
然后修改WgpuApp::new函数，创建一个包含10个实例的缓冲区：
// Wgpu应用核心结构体
pub struct WgpuApp {
pub window: Arc<Window>, // 窗口对象
pub surface: wgpu::Surface<'static>, // GPU表面（用于绘制到窗口）
pub device: wgpu::Device, // GPU设备抽象
pub queue: wgpu::Queue, // 命令队列（用于提交GPU命令）
pub config: wgpu::SurfaceConfiguration, // 表面配置（格式、尺寸等）
pub pipeline: wgpu::RenderPipeline, // 渲染管线（包含着色器、状态配置等）
pub bind_group: wgpu::BindGroup,
pub instance_length: u32,
}
impl WgpuApp {
/// 异步构造函数：初始化WebGPU环境
pub async fn new(window: Arc<Window>) -> Result<Self> {
// ...
let instance_length = 10;
let params_list = (0..instance_length)
.map(|_| Params::random())
.collect::<Vec<_>>();
let buffer = device.create_buffer_init(&wgpu::util::BufferInitDescriptor {
label: Some("Uniform Buffer"),
contents: bytemuck::cast_slice(¶ms_list),
usage: wgpu::BufferUsages::STORAGE | wgpu::BufferUsages::COPY_DST,
});
let bind_group = device.create_bind_group(&wgpu::BindGroupDescriptor {
label: None,
layout: &pipeline.get_bind_group_layout(0),
entries: &[wgpu::BindGroupEntry {
binding: 0,
resource: buffer.as_entire_binding(),
}],
});
Ok(Self {
window,
surface,
device,
queue,
config,
pipeline,
bind_group,
instance_length,
})
}
/// 执行渲染操作
pub fn render(&mut self) -> Result<()> {
// ...
// 4. 开始渲染通道
{
let mut pass = encoder.begin_render_pass(&wgpu::RenderPassDescriptor {
label: Some("Render Pass"),
color_attachments: &[Some(wgpu::RenderPassColorAttachment {
view: &view,
ops: wgpu::Operations {
load: wgpu::LoadOp::Clear(Color::BLACK), // 用黑色清除背景
store: wgpu::StoreOp::Store, // 存储渲染结果
},
resolve_target: None,
})],
depth_stencil_attachment: None,
timestamp_writes: None,
occlusion_query_set: None,
});
// 5. 设置渲染管线
pass.set_pipeline(&self.pipeline);
// 6. 设置绑定组
pass.set_bind_group(0, &self.bind_group, &[]);
// 7. 使用实例化绘制
pass.draw(0..3, 0..self.instance_length); // 实例范围是0..10
}
// ...
}
}
然后运行，可以看到屏幕上有10个不同位置颜色的三角形。这里就不截图了，大家可以自己运行看看效果。
我们来总结一下实例化绘制的使用方法：
- 在着色器中定义一个包含实例参数的结构体，并将其声明为数组。
- 在顶点着色器中使用
@builtin(instance_index)来获取当前实例的索引，并根据索引从数组中获取实例参数。 - 在渲染管线中设置绑定组，并在绘制调用中指定实例的数量。
- 在CPU端创建一个包含实例参数的缓冲区，并将其绑定到渲染管线中。
- 在绘制调用中使用实例化绘制来绘制多个实例。
typescript中的实例化绘制也是类似的，这里就不赘述了。
最后
本节源码位于GitHub
