什么是中断

中断是计算机系统中一种重要的机制，他可以让cpu先停下手头的工作，转而处理需要优先应对的工作，处理完成后再恢复原本的处理流程

这套机制使得 CPU 可以高效地响应外部设备的请求（如键盘、鼠标、磁盘 I/O 等），而不必轮询（Polling）设备状态。

中断流程

我们先用大白话简述这个流程

首先，外部设备有和CPU沟通的需求，比如键盘打字，这时候键盘会发出中断请求（IRQ），让cpu先处理打字显示的事件

然后，键盘发出的中断请求IRQ会被一个叫做中断控制器（PIC）的家伙收集，通知CPU处理中断并传给他中断向量（有时候也叫做中断号），告诉CPU需要处理那个中断事件

接下来CPU会拿着中断向量去查一个叫做IDT的表，弄明白这个中断到底是要我干啥的

CPU执行完中断后再告诉PIC，说哥们我done了，您看着办吧。然后PIC，CPU就各干各的

接下来，我简单介绍一下其中几个概念

概念

8259 PIC

PIC，中断控制器，负责管理硬件中断，并将它们发送到适当的系统中断处理程序中

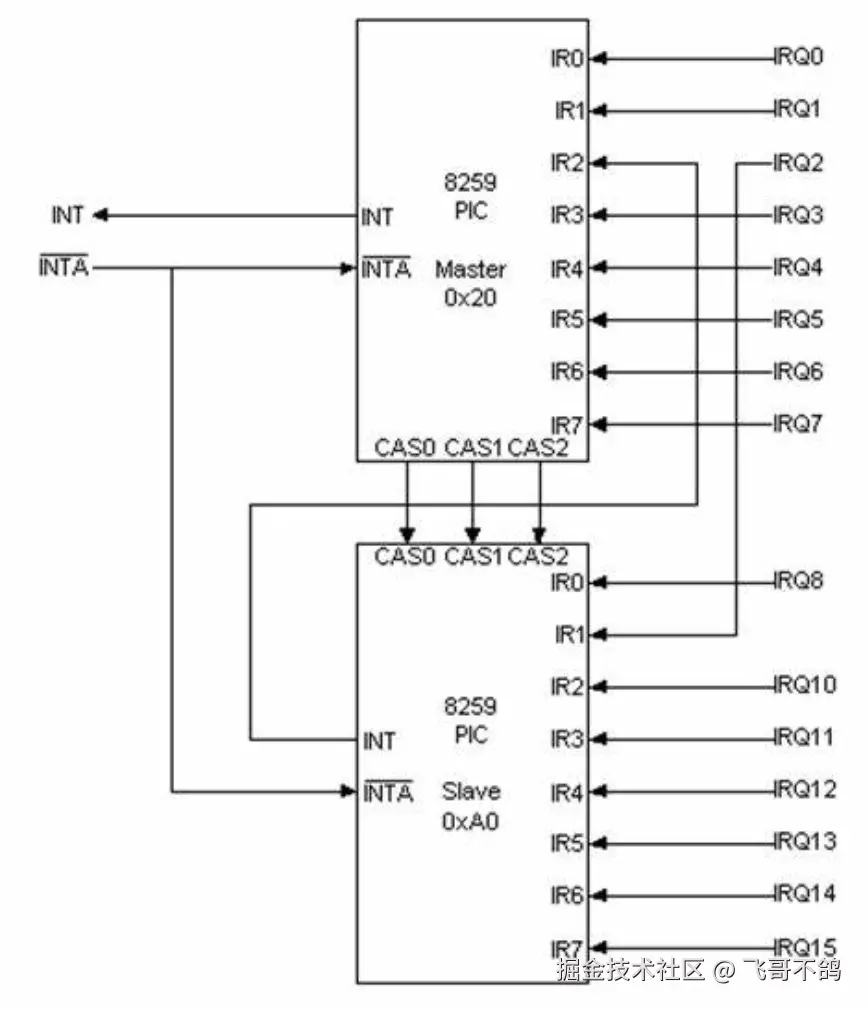

先让我们看看这哥们的英容


额，有点丑陋，但不要紧。上图是两块PIC组合在一起，一块是主PIC，另一块是从PIC

接下来，为了讲述方便，笔者只考虑一个PIC的情况

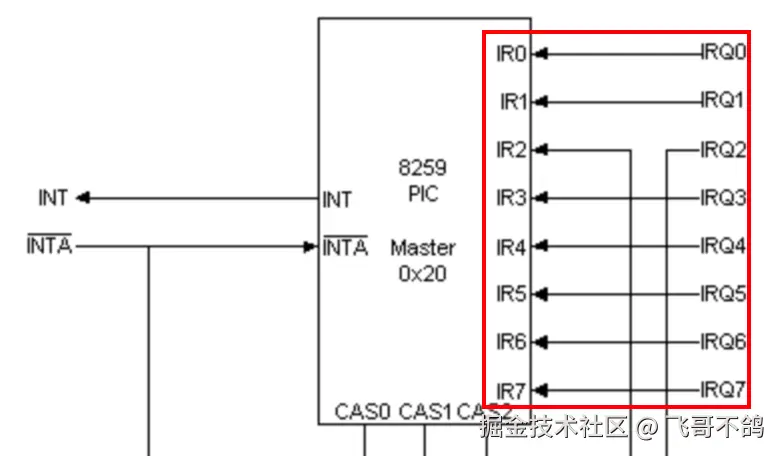

在现代系统中，两个 8259 可编程PIC 各自有 8 个输入（IRQ 线）。当PIC发现某个输入线被外部设备摸了，这就表明某个输入需要 CPU处理中断。


接下来，PIC会检查这个通道有没有被拉黑（被屏蔽了），以及目前CPU是否在处理其他中断，如果是，PIC就不会鸟他，否则就会拉高中断线，通过INT引脚发送INT信号(中断信号)，告诉CPU说来活了，处理中断去

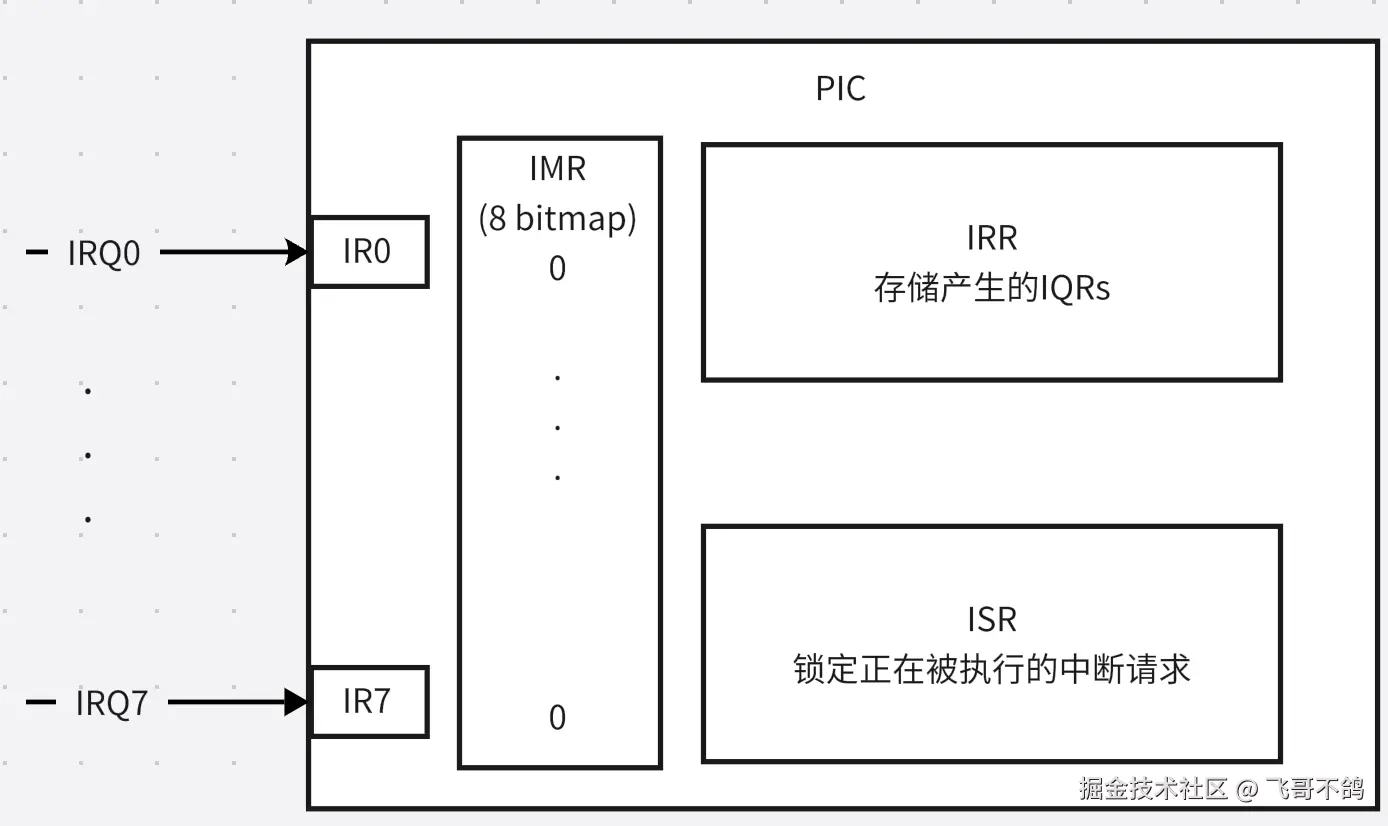

PIC组成部分


IMR

（Interrupt Mask Register）IMR，PIC内部的一个寄存器，这哥们就是用来拉黑某个输入通道的。IMR是个8 bit的 bitmap，刚好能和8个input对上。一旦这哥们某个bit置为1，就表示对应的input被拉黑了，被屏蔽了

对于那些被屏蔽的输入，PIC就会忽略它，该干嘛干嘛

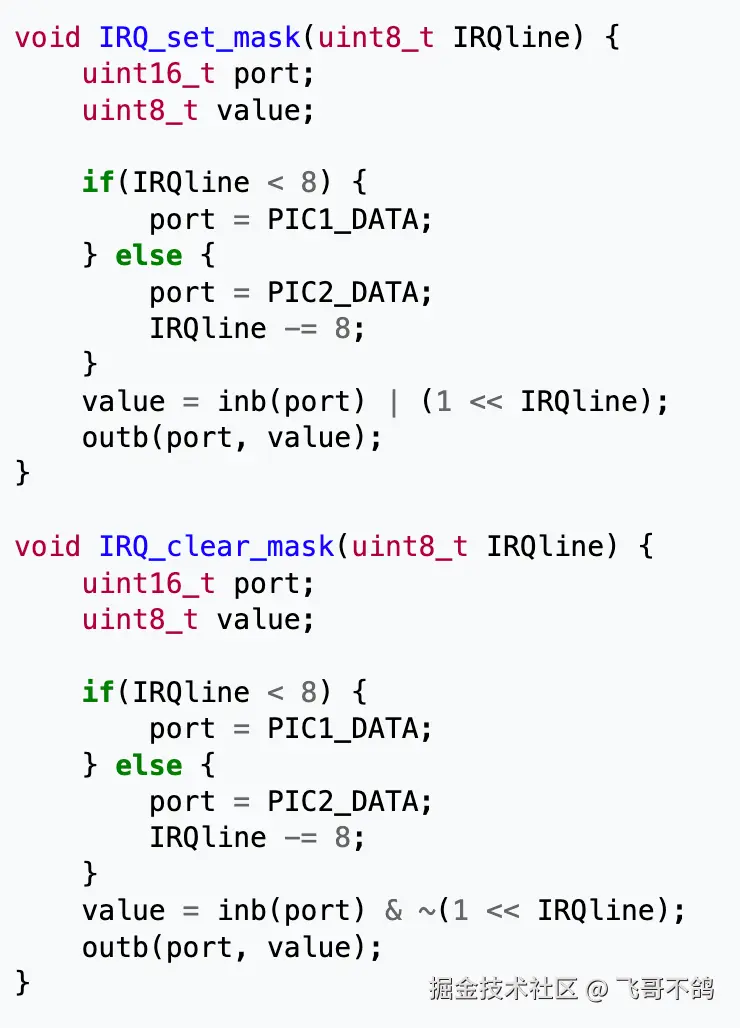

下面是一段从wiki.osdev.org/上摘下来的代码，这段代码提供一个demo，表示如何为IMR设置掩码，清除掩码


IRQ_set_mask接受一个IRQline的入参，表示需要将哪个input给屏蔽

接下来，函数会判断IRQline的大小，用于判断需要屏蔽的是主从那块PIC的input

接下来函数会调用inb(port)函数，得到当前IMR的bitmap值，或上1 << IRQline，表示将对应位屏蔽

这里笔者额外多一嘴，说说啥事端口

如果是在web领域，端口就是用于区分同一台计算机上的不同服务或进程。比如常见的Tomcat默认跑在8080，Mysql跑在3306

但在硬件领域，我认为端口就是CPU和硬件设备进行数据交换的地址。比如0x01，0x02...

IRR, ISR

IRR、ISR是PIC内部的两个中断状态寄存器

ISR（In-Service-Register），存储正在被处理的中断请求（IRQ），也就是那个被PIC发送给CPU的中断请求IQR

IRR（Interupt request Register），存储外部设备产生了哪些中断请求

在整个工作流程中，PIC会基于IMR屏蔽的输入信号，从IRR中选出最高优先级的中断请求IQR发送给CPU，当接收到CPU的回执后，PIC会把IRR中发送给CPU的那条IQR移动到ISR中，表示这条中断请求正在被执行，锁定整个流程

INT，INTA引脚

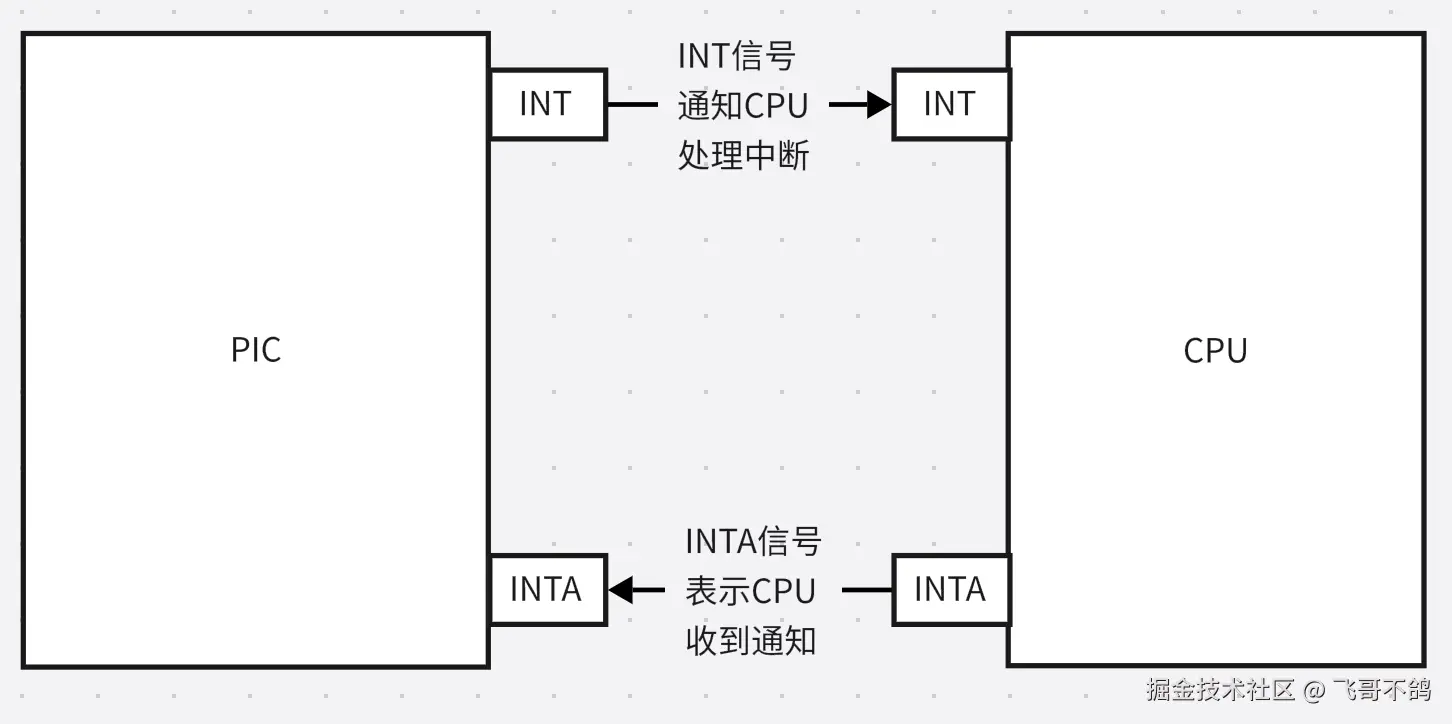

PIC和CPU交互，依赖于INT，INTA引脚

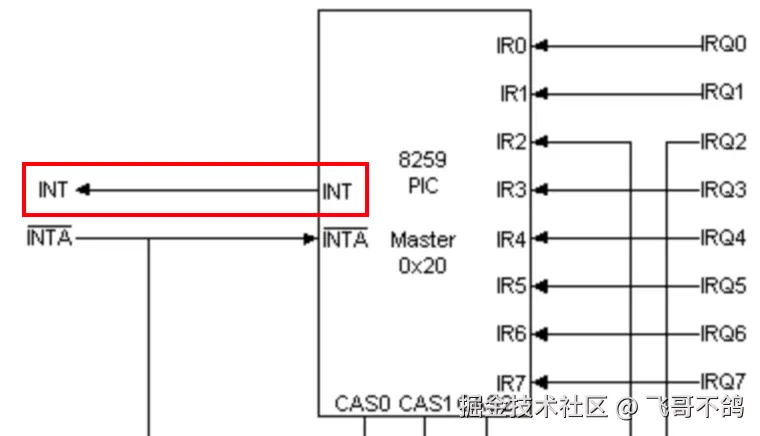

当接收到外部设备的中断请求后，PIC会拉高INT引脚，向CPU发出INT信号，通知CPU处理中断

随后，CPU会拉低INTA引脚，表示已收到请求，PIC老哥请锁定最高优先级的IRQ中断请求

IDT表

PIC向CPU发出中断请求后，会通过数据总线将中断向量传递给CPU

CPU获取中断向量后会查表弄明白自己要干啥

而这个表，就是IDT中断描述符表

这张表最大的用处是让CPU找到处理中断的程序——ISR，请注意，此处的ISR全称是Interrupt Service Routine，这点需要和PIC的ISR做出区分

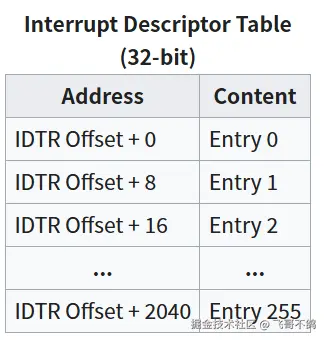

IDT我们可以把它理解成是一个数组，里面存储着各式各样的Entry。每个Entry中存储不同的信息，用于指定CPU该干啥。并且每个Entry都对应着一个中断向量

IDTR

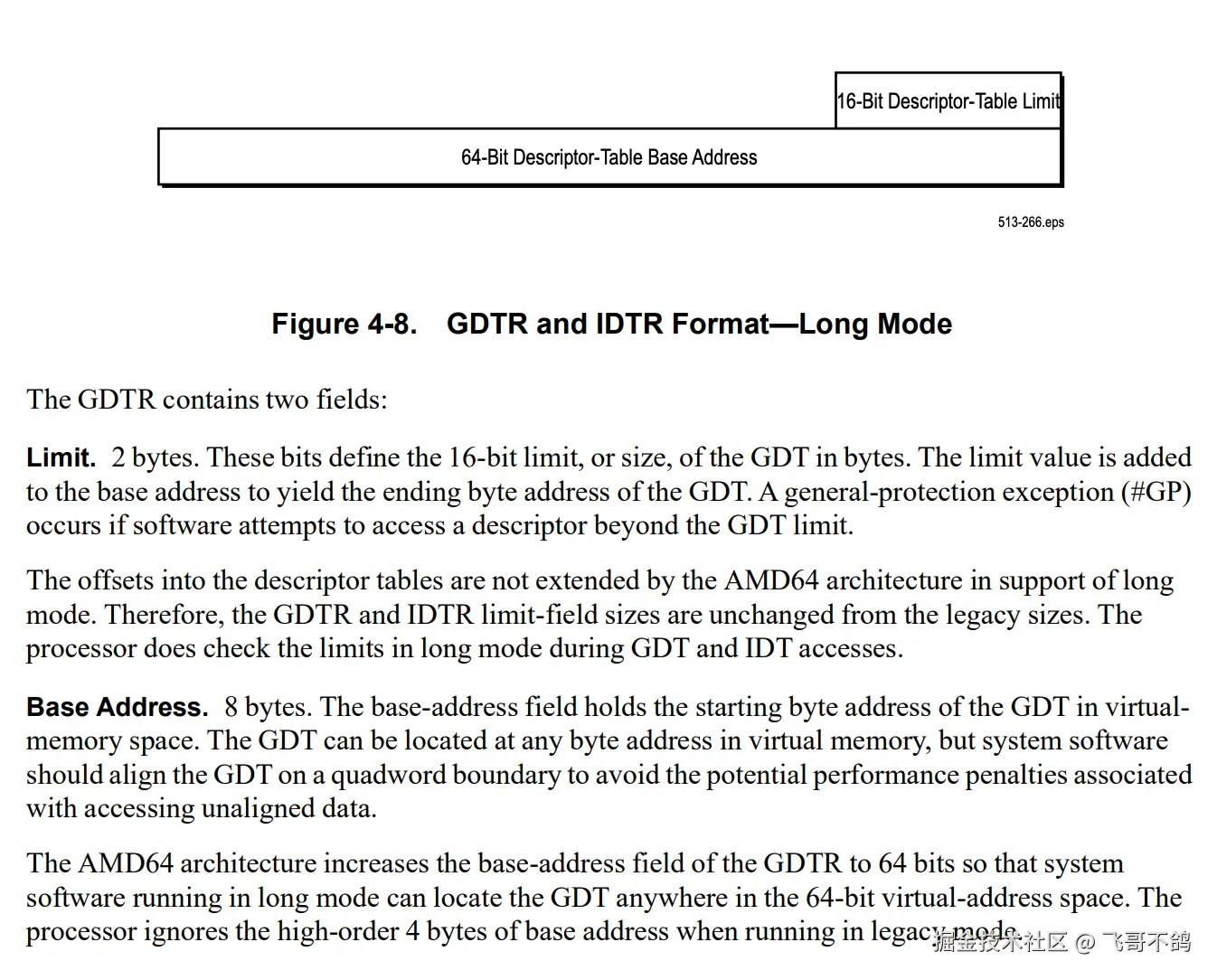

啥是IDTR？这玩意儿就是个存储查询IDT表基地址和Table Limit。其具体结构如下图所示



我们不搞这么复杂，就记住这玩意儿存储了个偏移地址就行

PIC通过中断向量查询IDT表时，需要加上IDTR存储的基地址，才能获取真正的IDT表对应的内容

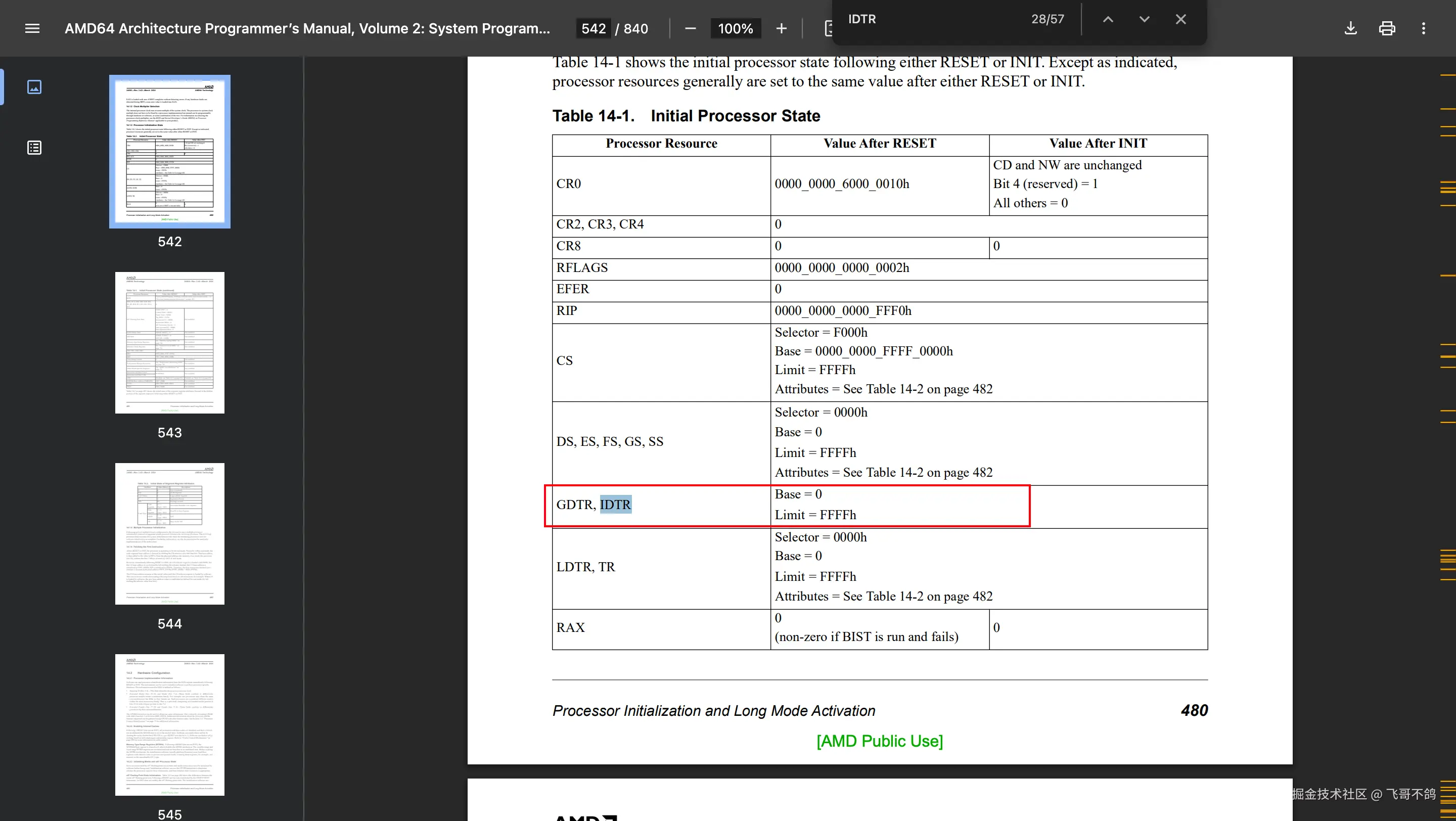

有关IDTR的详细信息我就不多BB了，感兴趣的读者瞅两眼下面的图片吧，桀桀

寻址

CPU希望通过PIC传来的中断向量，通过IDT表查询到CPU需要干啥

那么问题来了，IDT表在哪里呢？CPU如何通过寻址找到中断向量对应的IDT表的Entry呢？

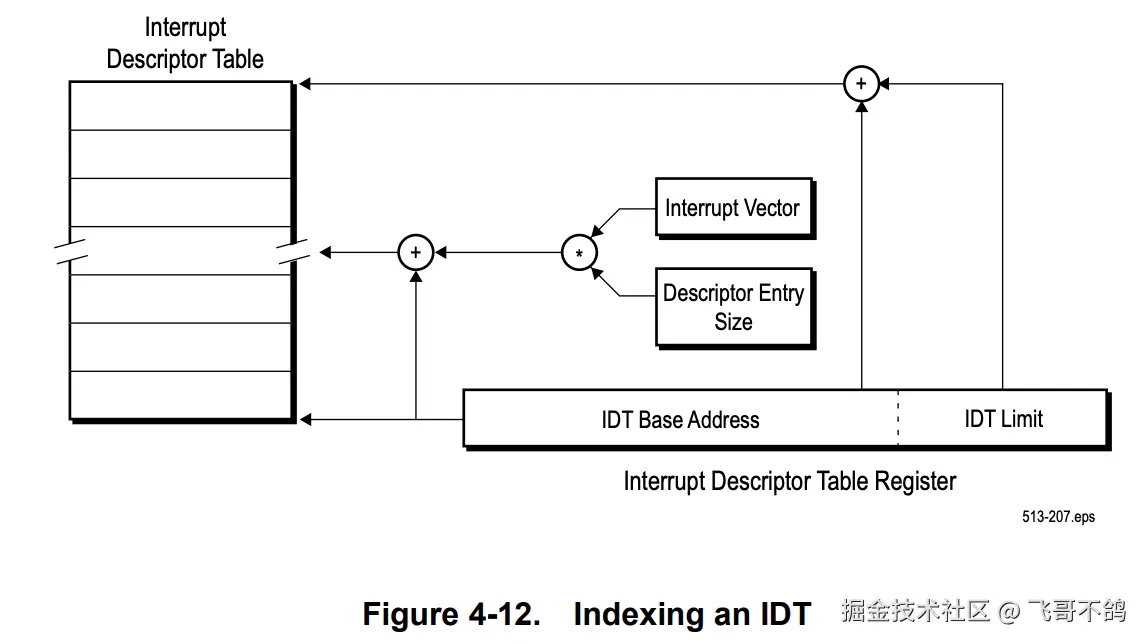

这里，给出寻址公式

address = IDT Base Address + 中断向量 * Descriptor Entry size + IDT Limit


看不懂？没关系，不需要看懂，又不用考试，看懂干啥呢？

反正就是通过IDTR + 中断向量算出来的

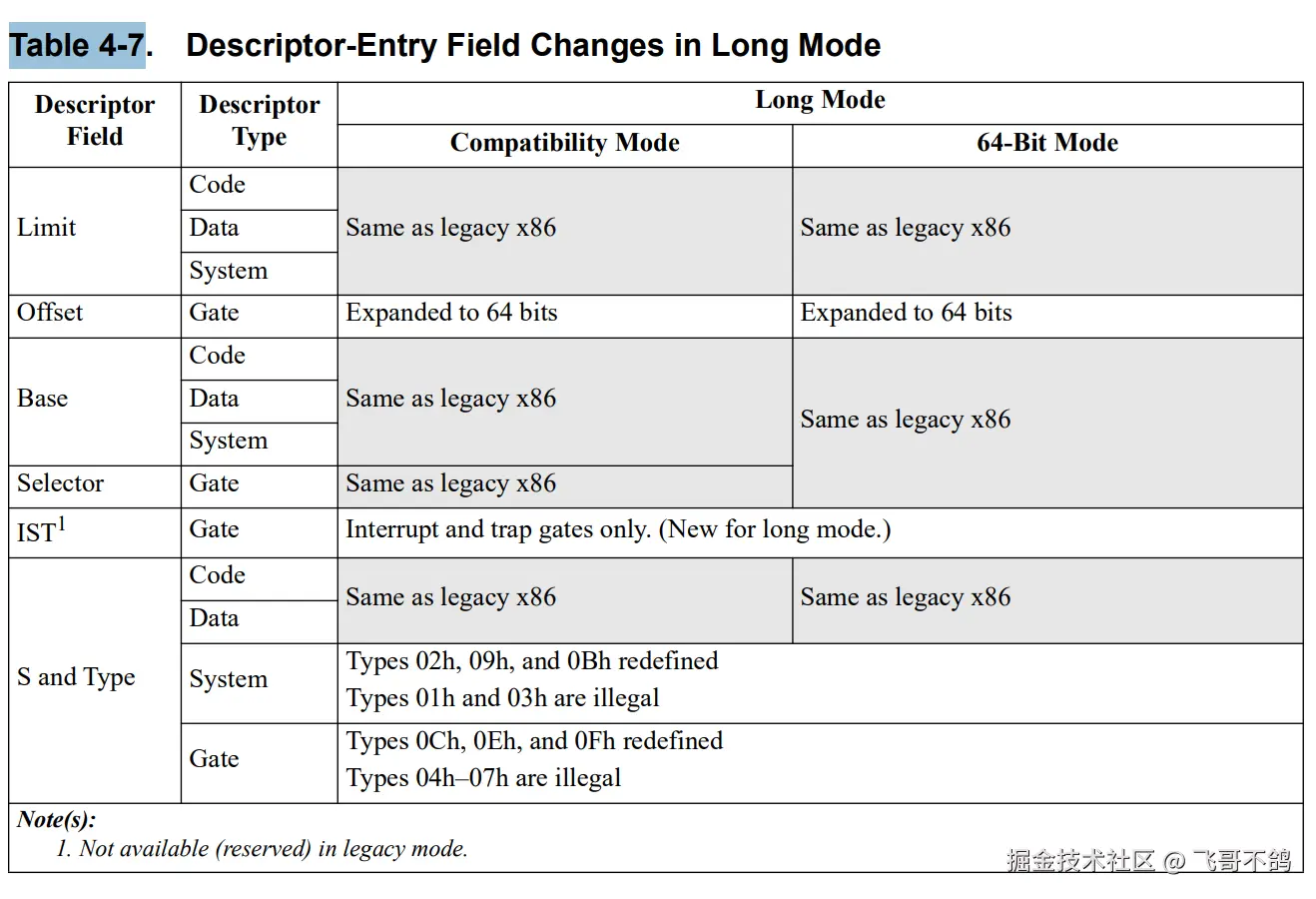

IDT表的Entry结构


看不懂？我也看不懂，所以我问deepseek，让这哥们帮我总结一下

总结：IDT 条目存储的核心内容

用一句话概括：
IDT 条目存储了中断处理程序的地址、调用方式（类型）、权限要求（特权级别）以及是否有效（存在位）。

简单类比

可以把 IDT 条目想象成一个“电话簿”：

  • 偏移地址 + 段选择子 ：相当于电话号码，告诉 CPU 哪里能找到处理程序。
  • 类型 ：相当于说明这通电话是普通电话（中断门）、紧急电话（陷阱门）还是特殊任务电话（任务门）。
  • 特权级别 ：相当于说这通电话谁可以打（内核态还是用户态）。
  • 存在位 ：相当于说这个电话号码是否有效。

哈哈，这下就清楚多了

中断服务程序ISR

CPU接收到中断后，会执行中断服务程序ISR，用于处理相应中断

ISR的存储地址则被记录在IDT表中

当CPU准备执行ISR前，他需要记录当前执行的状态。CPU会把EFLAGS -> CS -> EIP按照顺序压入栈中

有关寄存器功能介绍，我扒了amd手册上的内容，具体如下

EFLAGS: 32-bit (extended) flags register.

EIP: 32-bit (extended) instruction-pointer register.

CS: Code segment register.

当CPU执行完成ISR后，会向PIC发送EOI（End Of Interrupt）指令，然后从栈中恢复被中断的程序，就像无事发生那样继续执行原本应该执行的代码

ISR由CPU直接调用，因此能够快速响应硬件的中断请求。如果这个过程卡顿，那么你绝对会气到敲键盘，同时发现显示器没有屁点响应

详细流程

介绍完这些必要概念后，我们把中断的整体流程串联，来一波详细介绍

PS: 我会额外增添一些细节，这些内容就不再上文详细介绍了，不然写起来太操蛋了

阶段1：PIC 通知 CPU（INT 信号激活）

  1. 外设（如键盘）触发中断，拉高对应的 IRQ 线

  2. 8259 PIC 检测到 IRQ 信号后：

    • 在 IRR（Interrupt Request Register）  中存储该IRQ信号，当个备胎
    • 如果该中断未被 IMR（Interrupt Mask Register）  拉黑，且优先级最高，则 PIC 拉高 INT 引脚

  3. CPU 在每个指令周期结束时检查 INTR 引脚：

    • 如果 EFLAGS.IF=1（中断允许），CPU 准备响应
    • 如果 EFLAGS.IF=0（例如执行了 CLI 指令），CPU 忽略中断

阶段2：CPU 响应中断（INTA 周期）

CPU 通过 两个连续的 INTA 周期 与 PIC 交互：

第一个 INTA 周期

  • CPU 拉低 INTA 引脚，表示："哥们我收到你的中断请求，把当前的IRQ给锁定了"

  • PIC 收到后：

    • 把刚刚发给CPU的IRQ从IRR里头转移到 ISR（In-Service Register） （表示该中断正在被处理）
    • 锁定其他低优先级中断（防止抢占）
第二个 INTA 周期
  • CPU 再次拉低 INTA 引脚，表示："PIC老哥给我中断向量"
  • PIC 将 中断向量（如键盘中断是 0x21）放到 数据总线（D0-D7）  上
  • CPU 从数据总线读取该中断号

阶段3：CPU 处理中断

  1. CPU 根据中断号查询 IDT（Interrupt Descriptor Table） ，找到对应的中断处理程序（ISR）

  2. CPU 保存当前状态（EFLAGS、CS、EIP）到栈，并跳转到 ISR。

  3. ISR 执行完毕后，需向 PIC 发送 EOI（End of Interrupt）命令

  4. PIC 收到 EOI 后，清除 ISR 中的对应位，允许新中断。
