本章主要学习知识点
- 学习通过顶点数据来构建一个矩形平面
- 使用BufferGeometry创建几何体，并设置顶点索引数据
- 学会设置顶点位置和法线数据，并利用顶点法向量辅助器观察法线
构建矩形平面
创建顶点数据
const geometry = new THREE.BufferGeometry();
const vertices = new Float32Array([
0,0,0,
2,0,0,
2,2,0,
2,2,0,
0,2,0,
0,0,0
])
// 设置几何体顶点位置
geometry.setAttribute('position',new THREE.BufferAttribute(vertices,3))
这里有必要说下BufferGeometry，这是一种高性能几何体数据结构，专为 WebGL 的底层顶点缓冲区优化设计的api，Float32Array用来存储顶点数据，BufferAttribute中定义着顶点位置（position）、颜色（color）、法向量（normal）、UV 坐标等信息。

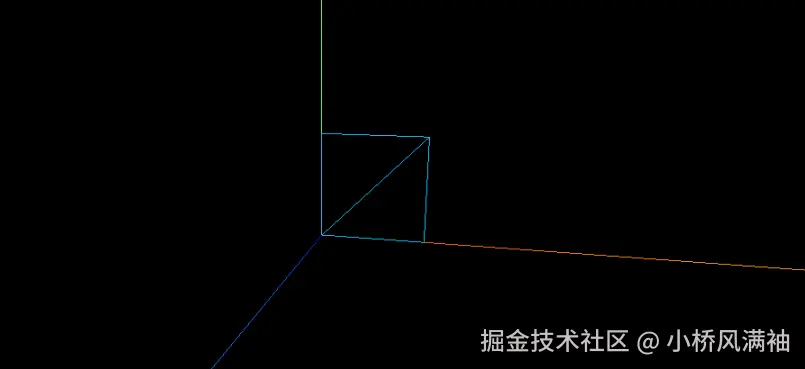

设置材质
const material = new THREE.MeshBasicMaterial({
color: 'deepskyblue',
side:THREE.DoubleSide, // 两面可见
wireframe: true // 线框模式
})

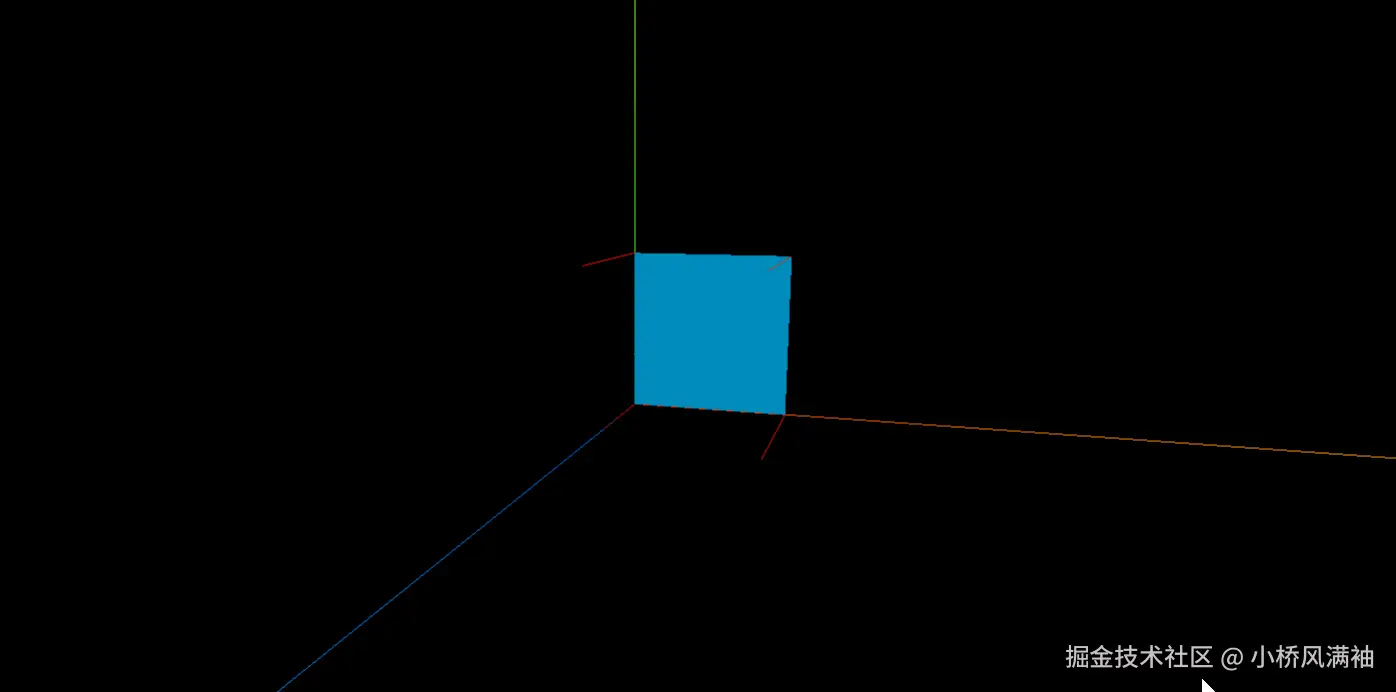

你可能注意到了side:THREE.DoubleSide，它控制着模型的背面是否可见，真实世界里的平面都是正反两面，你可以尝试将side和wireframe配置注释掉，旋转模型看看背面是否依然可见
顶点索引
顶点索引是一个重复利用顶点数据的优化技巧，可以理解为用“编号”代替“重复写坐标”
假设现在要用两个三角形拼成一个矩形平面
- 不使用索引： 你需要6个顶点（每个三角形单独写一遍所有顶点坐标）
- 使用索引： 只需要4个顶点，然后通过索引告诉 GPU 如何复用这些顶点拼出两个三角形
创建顶点数据,这里直接定义4个顶点数据即可
const vertices = new Float32Array([
0,0,0,
2,0,0,
2,2,0,
0,2,0,
])
使用索引来组合这些顶点
const indexes = new Uint16Array([
0,1,2, // 第一个三角形
0,2,3 // 第二个三角形
])
// 设置几何体顶点索引数据
geometry.setIndex(new THREE.BufferAttribute(indexes,1))

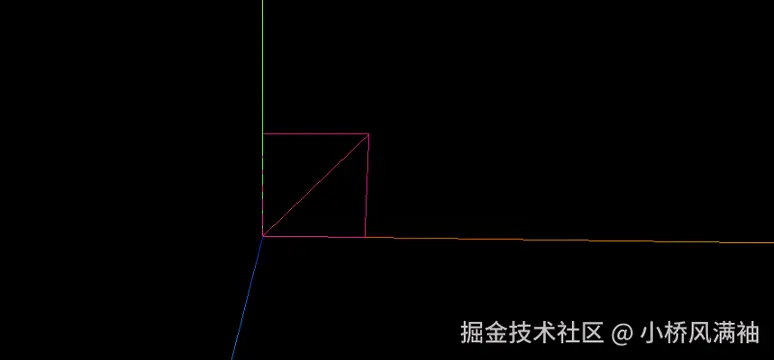

这样我们就不需要使用6个顶点数据了，直接复用了顶点0和顶点2，
使用索引的好处
- 节省内存， 避免存储重复的顶点坐标数据
- 提示渲染性能，数量减少，传输给到gpu的速度就更快了
索引类型选择
- 顶点数 ≤ 65536 →
Uint16Array - 顶点数 > 65536 →
Uint32Array
顶点法线数据
顶点法线数据可以理解为每个顶点的“方向指示器” ，它决定了光线如何与物体表面交互，直接影响模型的明暗效果和立体感。
假设你用手电筒照射一座石膏像
- 有正确的法线： 石膏像的凹凸起伏会有自然的明暗过渡，高光和阴影清晰
- 没有法线或者错误的法线： 石膏像会像白纸一样平坦，所有区域亮度相同
设置顶点法线数据
const normals = new Float32Array([
0,0,1,
0,0,1,
0,0,1,
0,0,1,
])
// 设置几何体法线
geometry.setAttribute('normal',new THREE.BufferAttribute(normals,3))
如果想要看到法线，就需要借助顶点法线向量辅助器
导入辅助器,并使用
import { VertexNormalsHelper } from 'three/examples/jsm/helpers/VertexNormalsHelper.js'
const normalHelper = new VertexNormalsHelper(mesh, 2, 'red', 1)
scene.add(normalHelper)
添加完成后，你将看到如下四条红色的法线
