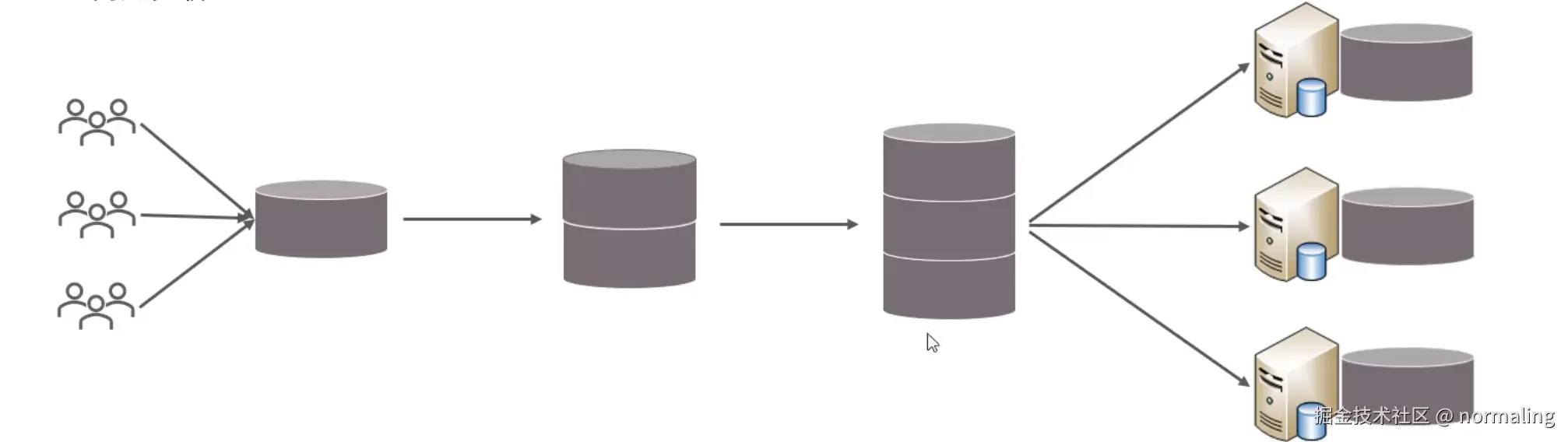

一，介绍

image-20240907084104155

随着互联网及移动互联网的发展，应用系统的数据量也是成指数式增长，若采用单数据库进行数据存储，存在以下性能瓶颈:

  1. IO瓶颈：热点数据太多，数据库缓存不足，产生大量磁盘10，效率较低。 请求数据太多，带宽不够，网络!0瓶颈。
  2. CPU瓶颈：排序、分组、连接查询、聚合统计等SQL会耗费大量的CPU资源，请求数太多，CPU出现瓶颈。

分库分表的中心思想都是将数据分散存储，使得单一数据库/表的数据量变小来缓解单一数据库的性能问题，从而达到提升数据库性能的目的。

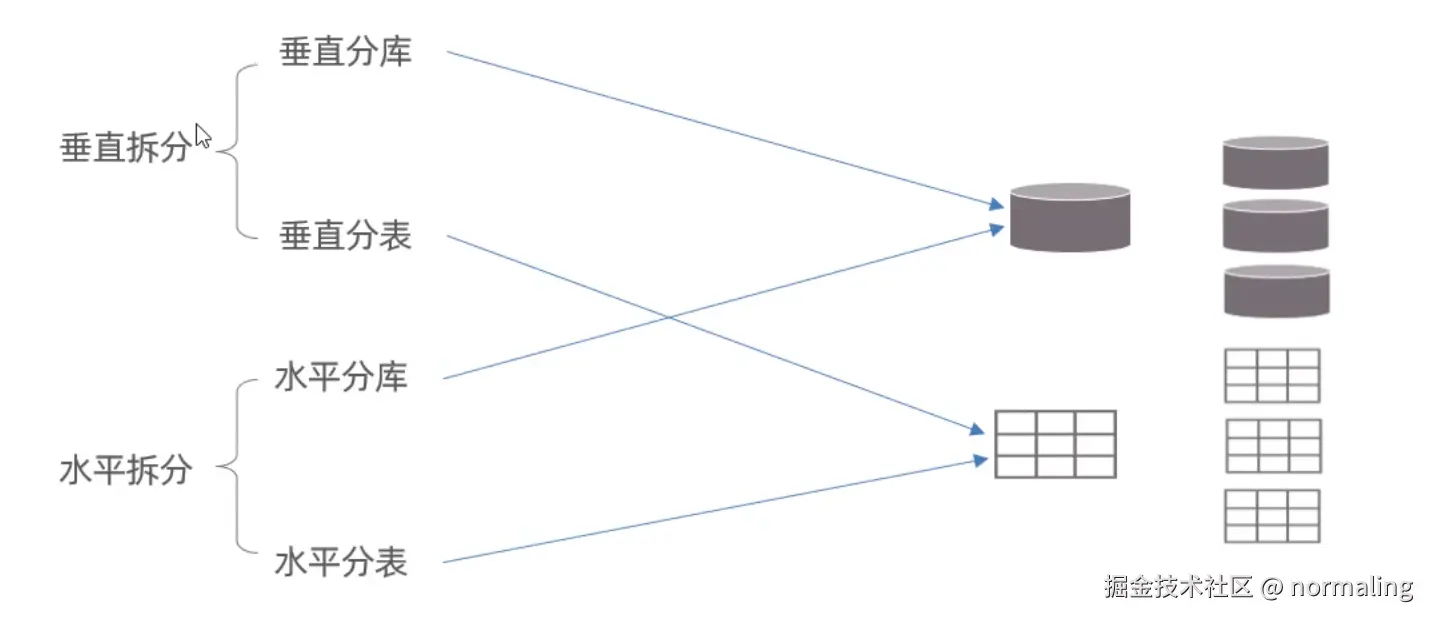

拆分策略：

image-20240907084238021

  • 垂直拆分：

    垂直分库：以表为依据，根据业务将不同表拆分到不同库中。

    特点:

    1. 每个库的表结构都不一样。
    2. 每个库的数据也不一样。
    3. 所有库的并集是全量数据。
    image-20240907085646140

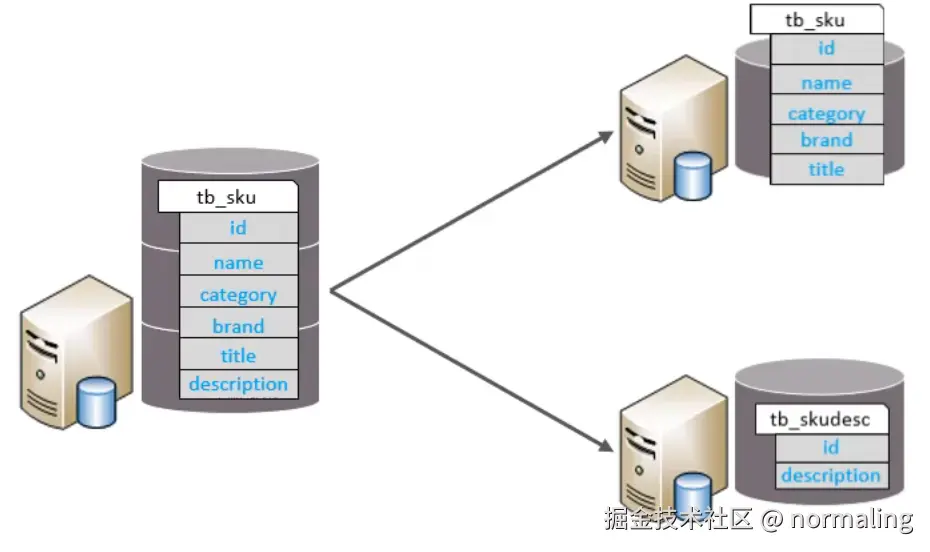

    垂直分表：以字段为依据，根据字段属性将不同字段拆分到不同表中。

    特点:

    1. 每个表的结构都不一样。
    2. 每个表的数据也术一样，一般通过一列(主键/外键)关联。
    3. 所有表的并集是全量数据。
    image-20240907085803176

  • 水平拆分：

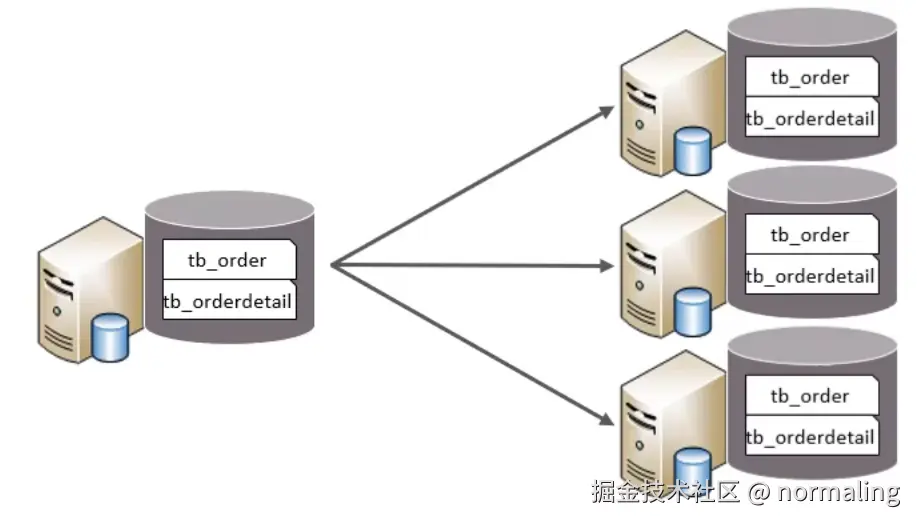

    水平分库：以字段为依据，按照一定策略，将一个库的数据拆分到多个库中。

    特点：

    1. 每个库的表结构都一样
    2. 每个库的数据都不一样
    3. 所有库的并集是全量数据
    image-20240907090025407

    水平分表：以字段为依据，按照一定策略，将一个表的数据拆分到多个表中。

    特点：

    1. 每个表的结构都一样
    2. 每个表的数据都不一样
    3. 所有表的并集是全量数据
    image-20240907090116577转存失败，建议直接上传图片文件

  • 总结：水平是拆分数据，垂直是拆分结构。

实现技术：

  • shardingjDBC：基于AOP原理，在应用程序中对本地执行的SQL进行拦截，解析、改写、路由处理。需要自行编码配置实现，只支持java语言，性能较高。

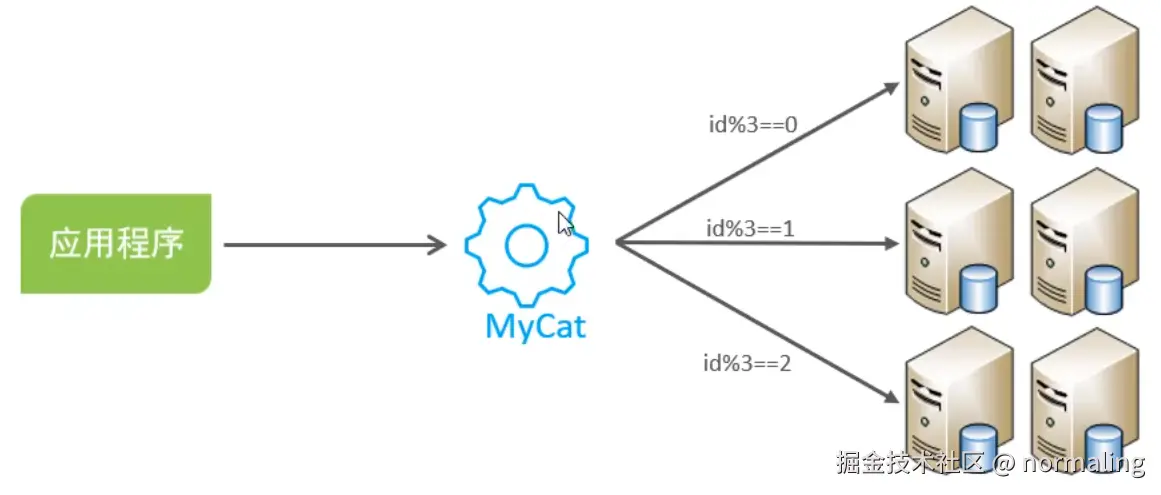

  • MyCat：数据库分库分表中间件，不用调整代码即可实现分库分表，支持多种语言，性能不及shardingjDBC

image-20240907090541023

二，MyCat概述

Mycat是开源的、活跃的、基于java语言编写的MySQL数据库中间件。可以像使用mysql一样来使用mycat，对于开发人员来说根本感觉 不到mycat的存在。

优势:

  • 性能可靠稳定
  • 强大的技术团队
  • 体系完善
  • 社区活跃

  • 下载：

    | MYCAT官方网站—中国第一开源分布式数据库中间件

  • 安装：

    Mycat是采用java语言开发的开源的数据库中间件，支持Windows和Linux运行环境，下面介绍MyCat的Linux中的环境搭建。我们需要在准备好的服务器中安装如下软件。

    • MySQL
    • JDK
    • Mycat
    服务器安装软件说明
    192.168.200.210JDK，MycatMyCat中间件服务器
    192.168.200.210MySQL分片服务器
    192.168.200.213MySQL分片服务器
    192.168.200.214MySQL分片服务器

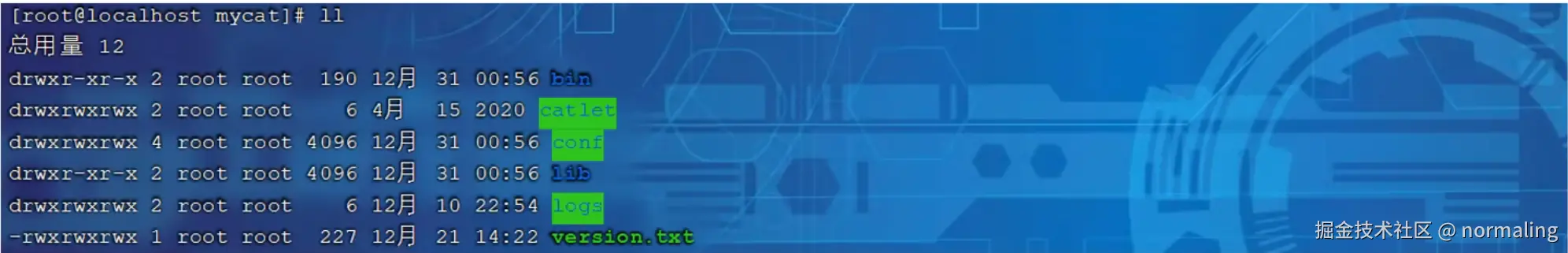

  • Mycat目录结构

    image-20240907103539881

    bin：存放可执行文件，用于启动停止mycat

    conf：存放mycat的配置文件

    lib：存放mycat的项目依赖包（jar）

    logs：存放mycat的日志文件

  • 进入lib目录，将mysql驱动包替换为mysql8.0的驱动包，记得改权限

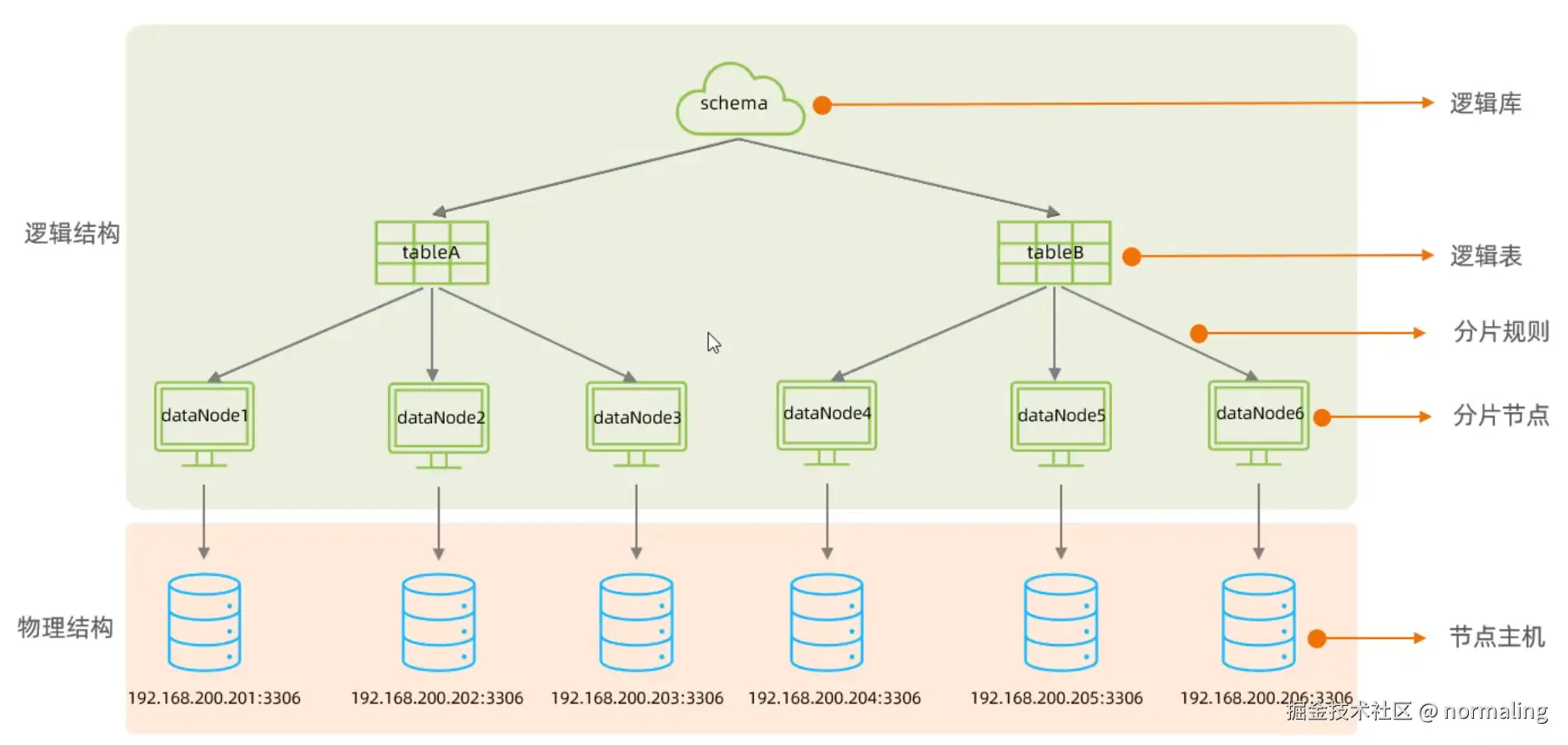

核心概念介绍：

image-20240907103939679

三，MyCat入门

  • **需求：**由于tb_order表中数据量很大，磁盘IO及容量都到达了瓶颈，现在需要对tb_order表进行数据分片，分为三个数据节点，每一个节点主机位于不同的服务器上,具体的结构，参考下图:

    image-20240907105210182

  • 环境准备：

    image-20240907105353687

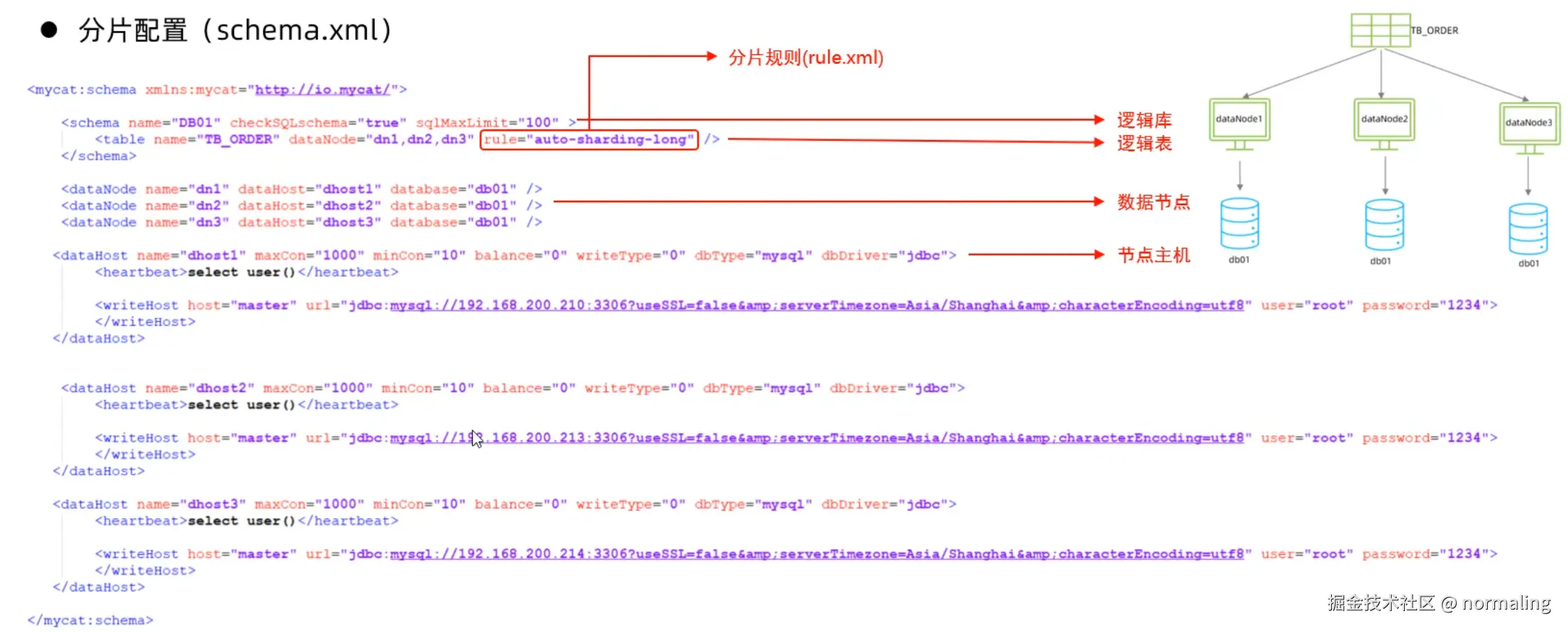

  • 分配配置（schema.xml）

    image-20240907105457670

    配置mycat的用户以及用户的权限信息(server.xml)

    image-20240907110341219

  • 启动服务

    切换到Mycat的安装目录，执行如下命令，启动Mycat

    #启动
bin/mycat start
#停止
bin/mycat stop

    mycat启动之后，占用端口号8066

    查看服务是否启动成功

    tail -f logs/wrapper.log
#只要出现MyCat Server startup successfully代表启动成功

  • 分片测试

    通过如下执行，就可以连接并登录Mycat

    mysql -h 192.168.200.210 - P 8066 -uroot -p123456

    然后就可以在MyCat中来创建表，并往表结构中插入数据，查看数据在MySQL中的分布情况。

    create table TB_ORDER(
	id bigint(20) not null,
    title varchar(100) not null,
    primary key(id)
);
insert into TB_ORDER(id,title) values(1,'goods1');
insert into TB_ORDER(id,title) values(2,'goods2');
insert into TB_ORDER(id,title) values(3,'goods3');
insert into TB_ORDER(id,title) values(10000000,'goods10000000');
insert into TB_ORDER(id,title) values(100000000,'goods100000000');

四，MyCat配置

4.1 schema.xml

schema.xml作为MyCat中最重要的配置文件之一，涵盖了MyCat的逻辑库、逻辑表 、分片规则、分片节点及数据源的配置。

主要包含以下三组标签

  • schema标签：主要配置逻辑库，逻辑表的相关信息。
  • datanode标签：主要配置逻辑节点的相关信息。
  • datahost标签：主要配置节点主机以及数据源的相关信息。

4.1.1 schema标签

<schema name="DB01" checkSQLschema="true" sqlMaxLimit="100">
	<table name="TB_ORDER" dataNode="dn1,dn2,dn3" rule="auto-sharding-long"/>
</schema>

schema 标签用于定义 MyCat实例中的逻辑库，一个MyCat实例中，可以有多个逻辑库，可以通过 schema 标签来划分不同的逻辑库。

MyCat中的逻辑库的概念，等同于MySQL中的database概念,需要操作某个逻辑库下的表时,也需要切换逻辑库(use xxx)。

核心属性：

  • name：值自定义的逻辑库名
  • checkSQLschema：在SQL语句操作时如果指定了数据库名称，执行时是否自动去除；true自动去除，false不去除
  • sqlMaxLimit：如果未指定limit进行查询，列表查询模式则最多查询的记录数。

table标签

  • table 标签定义了MyCat中逻辑库schema下的逻辑表，所有需要拆分的表都需要在table标签中定义 。

  • 核心属性：

    • name：定义逻辑表表名，在改逻辑库下唯一。
    • dataNode：定义逻辑表所属的dataNode，该属性需要与dataNode标签中的name对应；多个dataNode用逗号分隔。
    • rule：分片规则的名字，分片规则名字是在rule.xml中定义的。
    • primaryKey：逻辑表对应真实表的主键。
    • type：逻辑表的类型，目前逻辑表只有全局表和普通表，如未配置，就是普通表，全局表配置为：global

4.1.2 dataNode标签

<dataNode name="dn1" dataHost="dataHost1" database="db01"/>
<dataNode name="dn2" dataHost="dataHost2" database="db01"/>
<dataNode name="dn3" dataHost="dataHost3" database="db01"/>

dataNode标签中定义了MyCat中的数据节点,也就是我们通常说的数据分片。一个dataNode标签就是一个独立的数据分片。

核心属性：

  • name：定义了数据节点名称
  • dataHost：数据库实例主机名称，引用自dataHost标签中的name属性
  • database：定义分片所属数据库

4.1.3 dataHost标签

<dataHost name="dhost1" maxCon="1000" minCon="10" balance="0" writeType="0" dbType="mysql" dbDriver="jdbc">

	<heartbeat>select user()</heartbeat>

    <writeHost host="master" url="jdbc:mysql://192.168.200.210:3306" user="root" password="1234">
    </writeHost>

</dataHost>

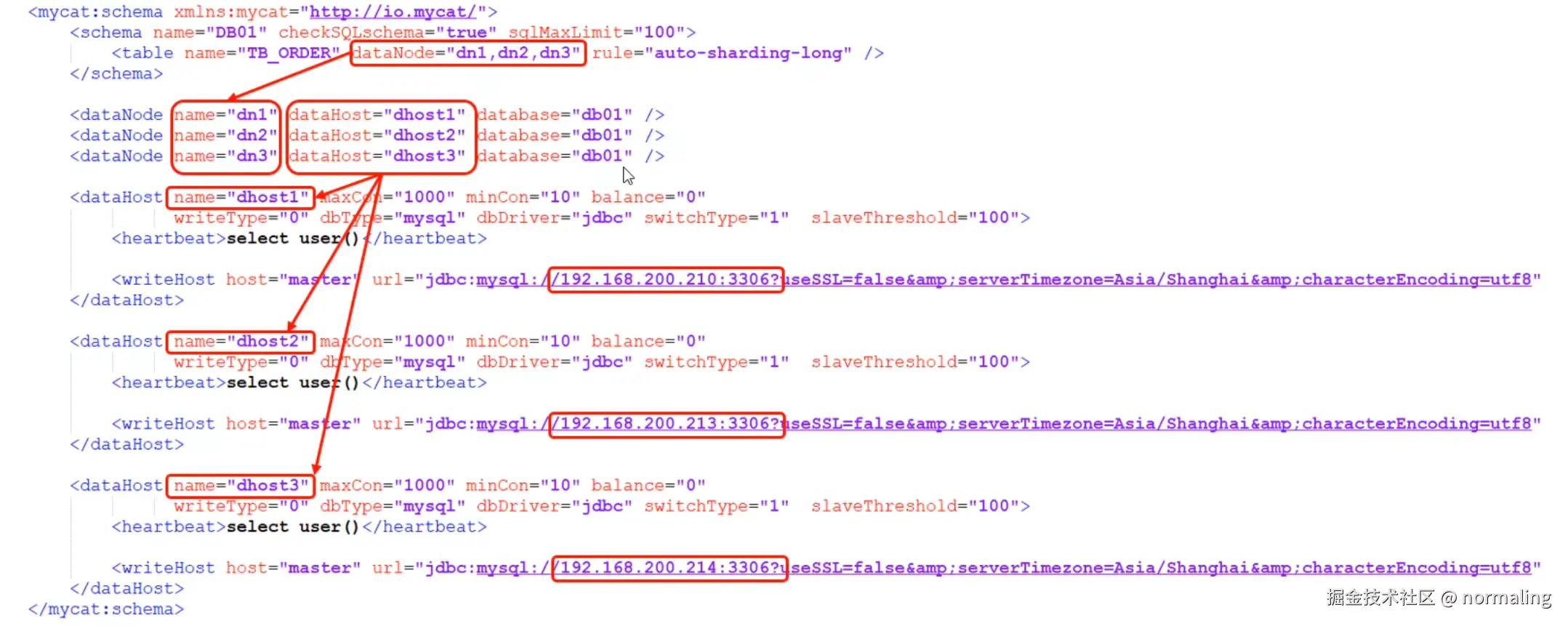

该标签在MyCat逻辑库中作为底层标签存在,直接定义了具体的数据库实例、读写分离、心跳语句。

核心属性：

  • name：唯一标识，供上层标签使用。
  • maxCon/minCon：最大连接数/最小连接数
  • balance：负载均衡策略，取值为0，1，2，3
  • writeType：写操作分发方式
    • 0：写操作转发到第一个writeHost，第一个挂了，切换到第二个
    • 1：写操作随机分发到配置的writeHost
  • dbDriver：数据库驱动，支持native，jdbc

image-20240907144940938

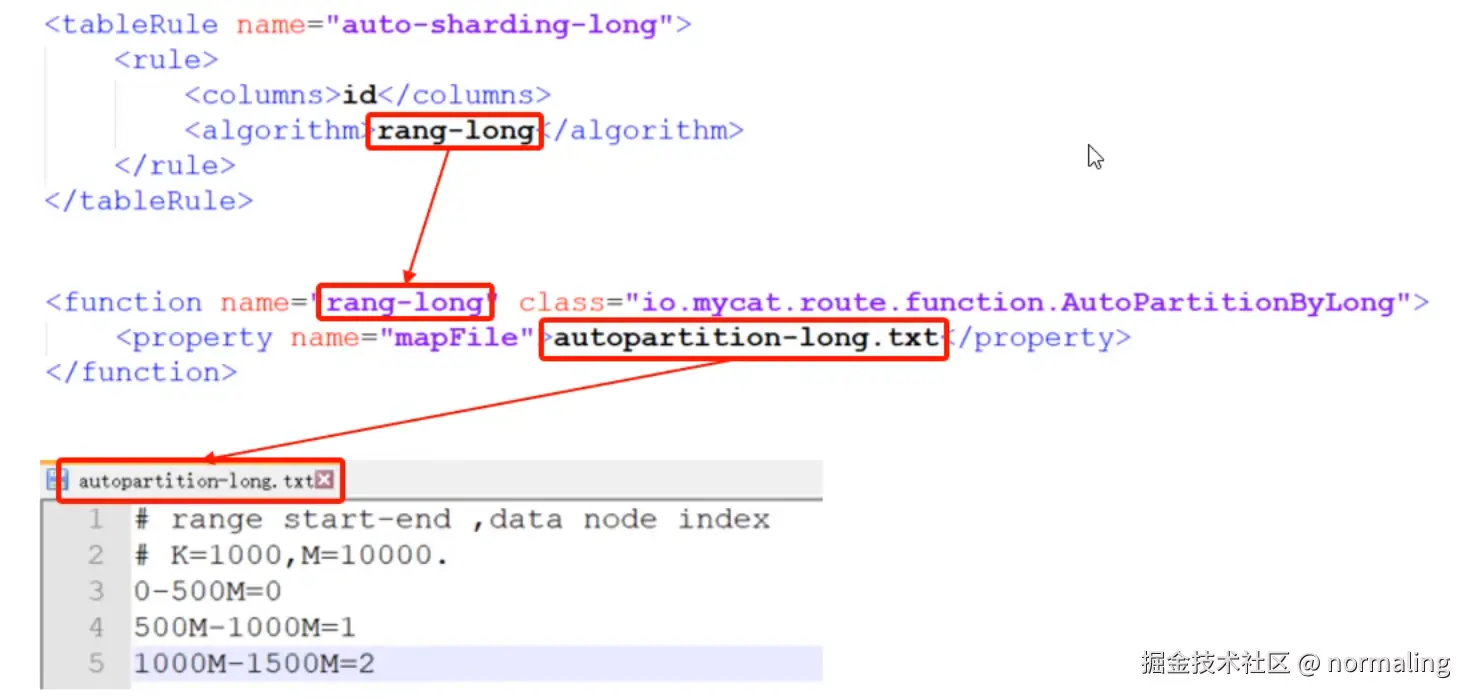

4.2 rule.xml

rule.xml中定义所有拆分表的规则，在使用过程中可以灵活的使用分片算法，或者对同一个分片算法使用不同的参数，它让分片过程可配置化。主要包含两类标签:

  • tableRule：主要定义涉及到的分片规则
    • name属性：用于给schema.xml中schema标签的rule属性引用
    • rule子标签，定义分片规则
      • columns：要根据哪个字段进行数据分片
      • algorithm：分片的算法name，就是function标签的name的引用
  • Function：主要定义分片所涉及到的java类和参数配置
    • name属性就是给algorithm引用的
    • class属性：mycat自带的分片规则的java类
      • property子标签，定义这种分片规则关联的一些属性配置，有些直接配置在子标签里面，有些是关连到外部文件里面。

image-20240907145112222

4.3 server.xml

server.xml配置文件包含了MyCat的系统配置信息，主要有两个重要的标签:system、user。

  • system标签：对应的mycat系统配置项及其含义，例如一些端口配置等，这个直接去查文档。

  • user标签

    image-20240907150133363

五，MyCat分片

5.1 垂直拆分

  • 场景

    在业务系统中,涉及以下表结构,但是由于用户与订单每天都会产生大量的数据,单台服务器的数据存储及处理能力是有限的,可以对数据 库表进行拆分,原有的数据库表如下。

    image-20240907151224174

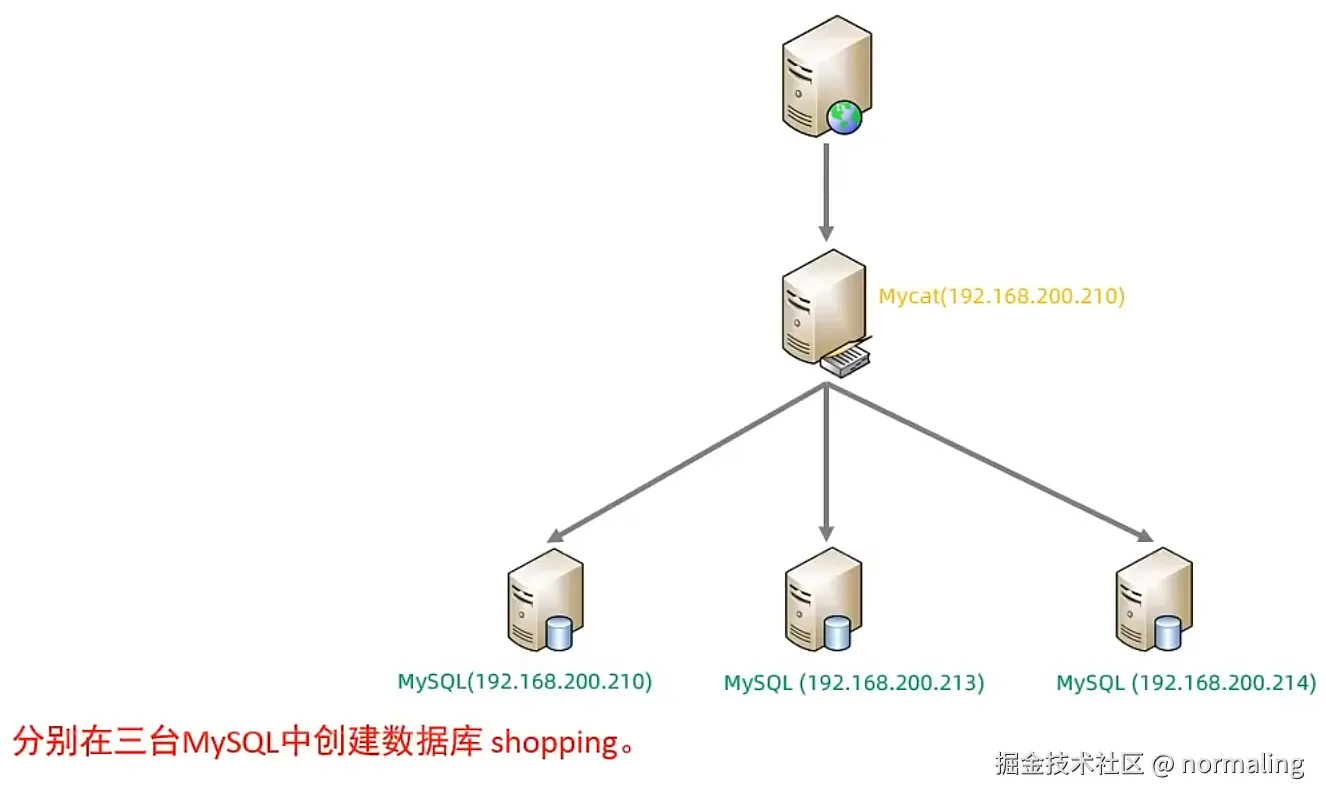

  • 准备工作：

    image-20240907151327241

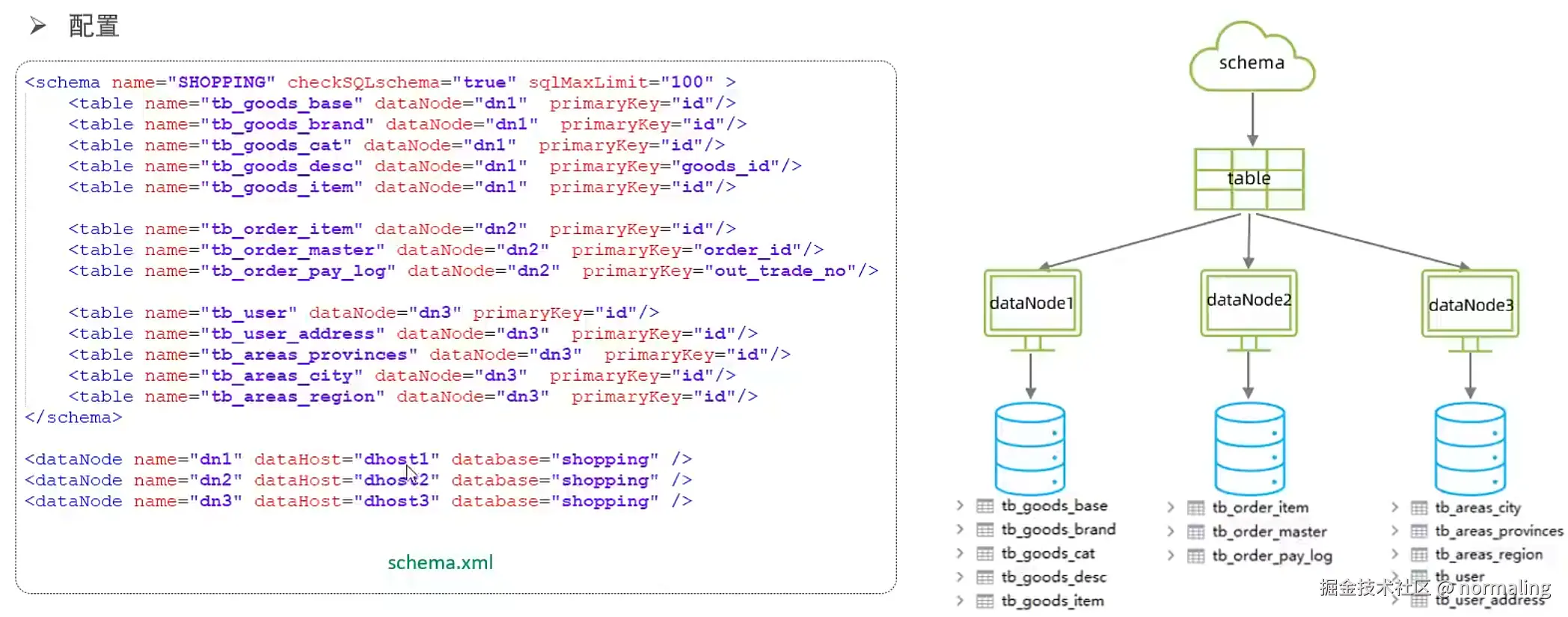

  • 配置Mycat

    image-20240907151433210

    image-20240907151517111

image-20240907151828374

5.2 水平拆分

  • 场景

    在业务系统中,有一张表(日志表)，业务系统每天都会产生大量的日志数据，单台服务器的数据存储及处理能力是有限的,可以对数据库表进行拆分。

    image-20240907152206580

  • 准备工作

    image-20240907152234618

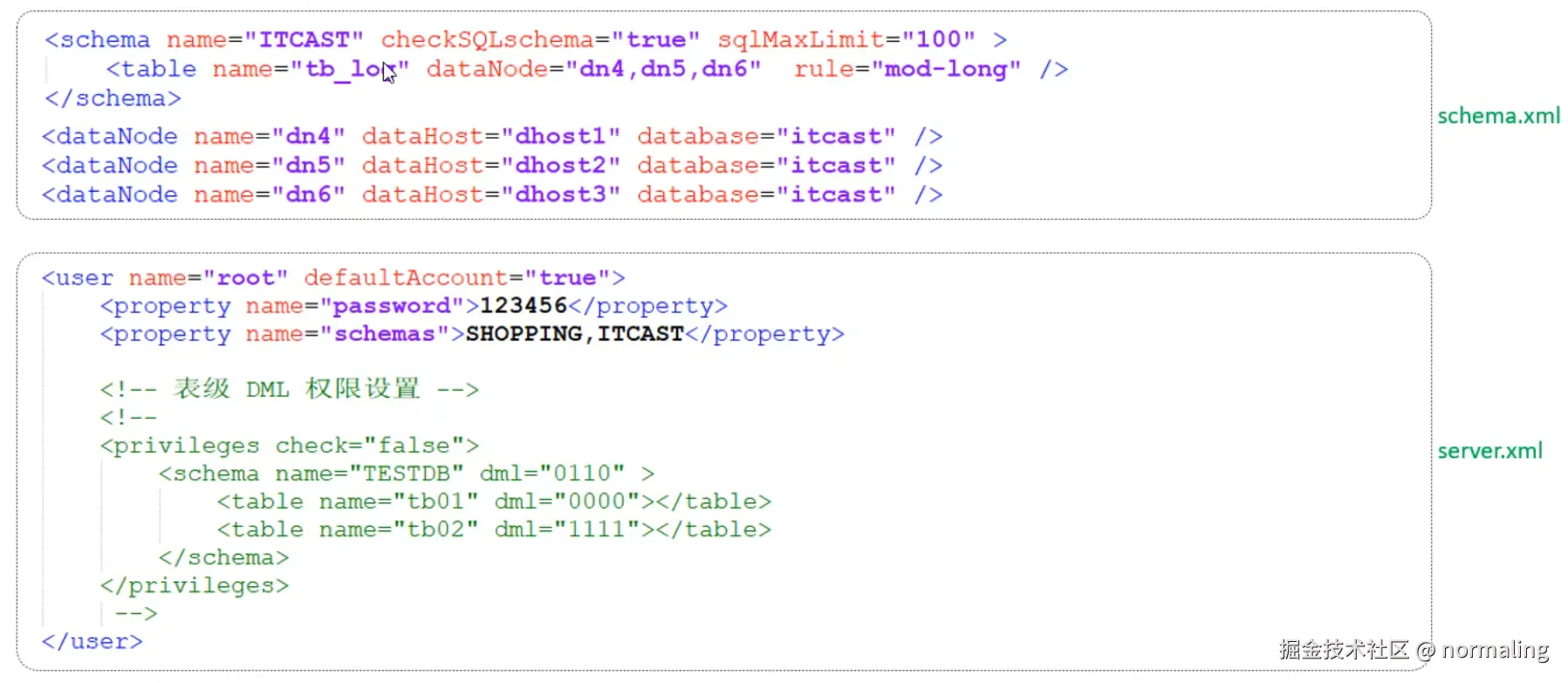

  • 配置Mycat

    image-20240907152303860

5.3 分片规则

5.3.1 范围分片

范围分片：根据指定的字段及其配置的范围与数据节点的对应情况，来决定该数据属于哪一个分片。

image-20240907152618172

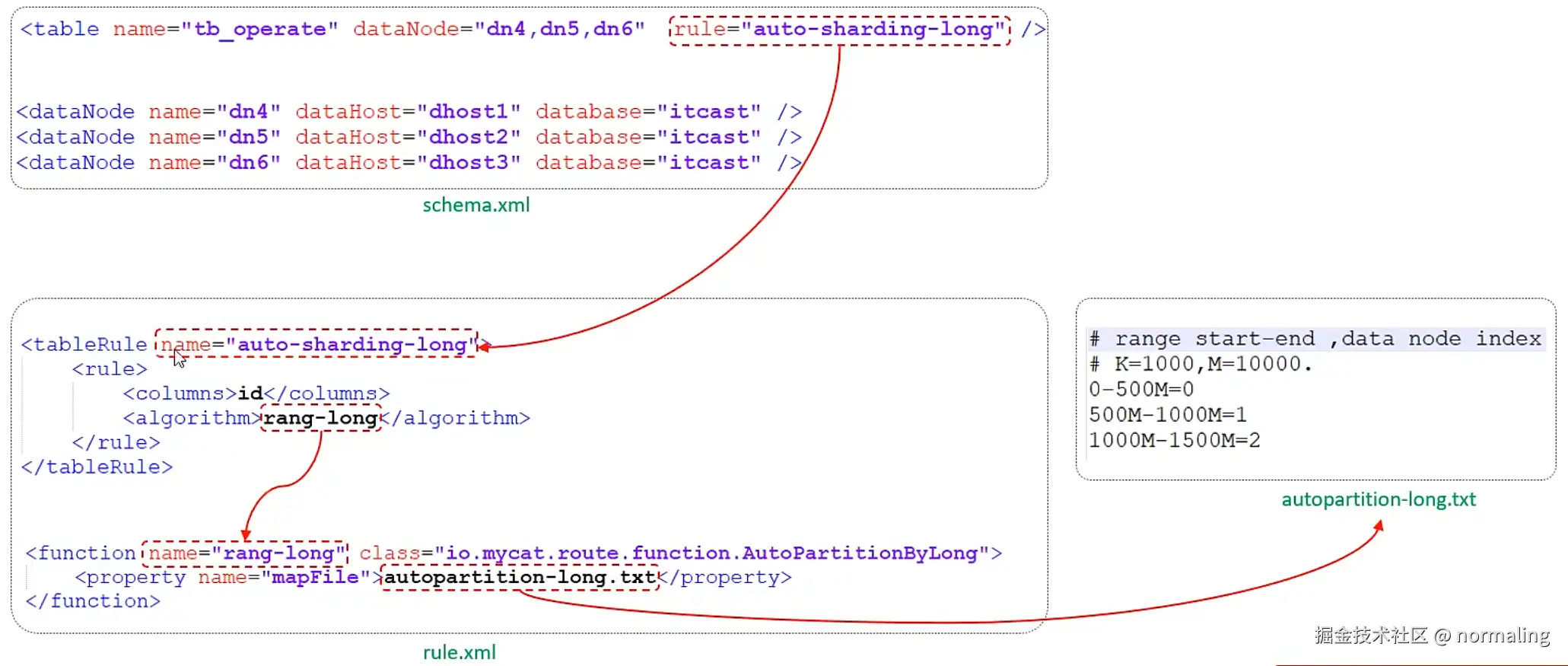

配置方式：

image-20240907152640741

id超出范围会报错!

5.3.2 取模分片

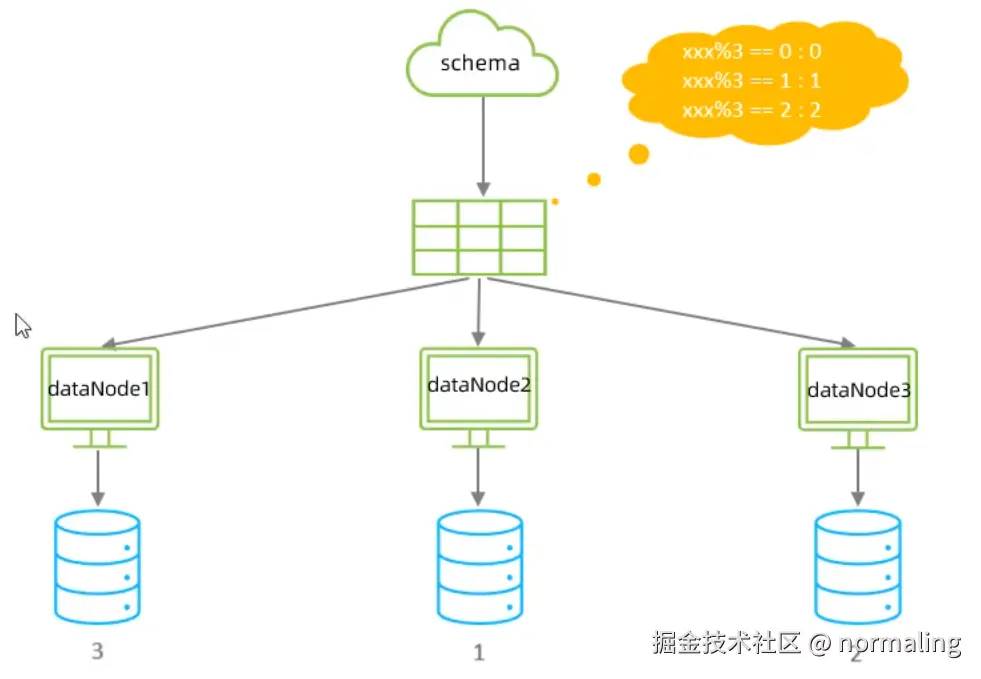

取模分片：根据指定的字段值与节点数量进行求模运算，根据运算结果，来决定该数据属于哪一个分片。

image-20240907152854205

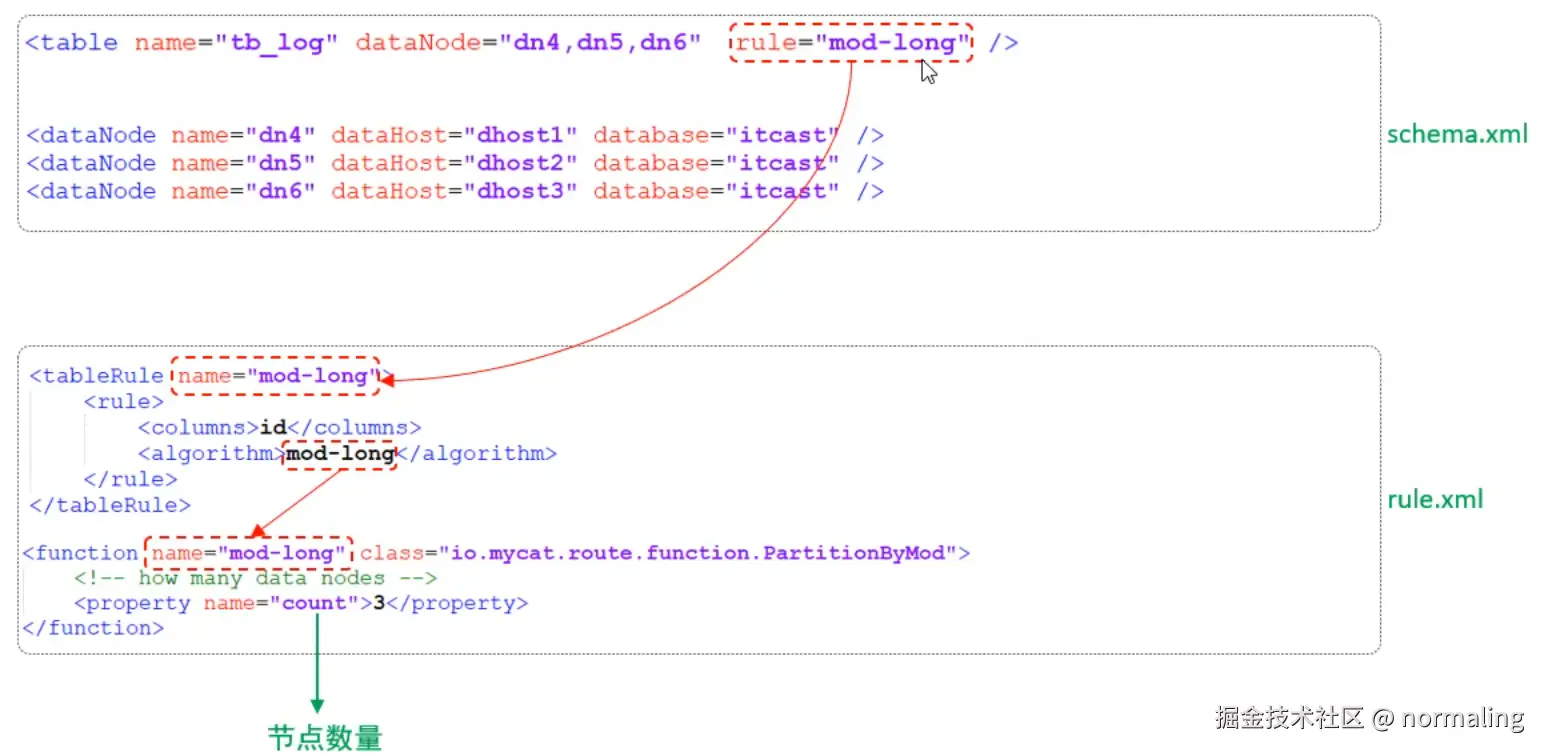

配置方式

image-20240907152907516

5.3.3 一致性hash

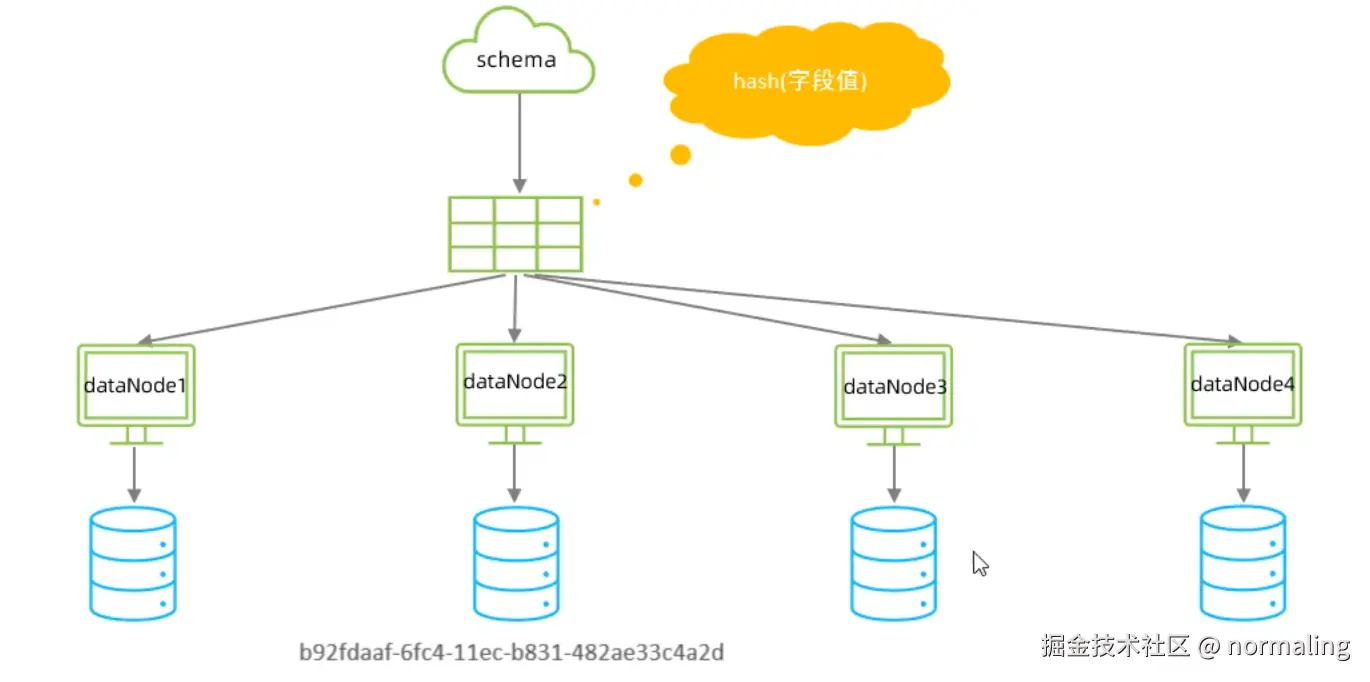

所谓一致性哈希**，相同的哈希因子计算值总是被划分到相同的分区表中**，不会因为分区节点的增加而改变原来数据的分区位置。

image-20240907165049961

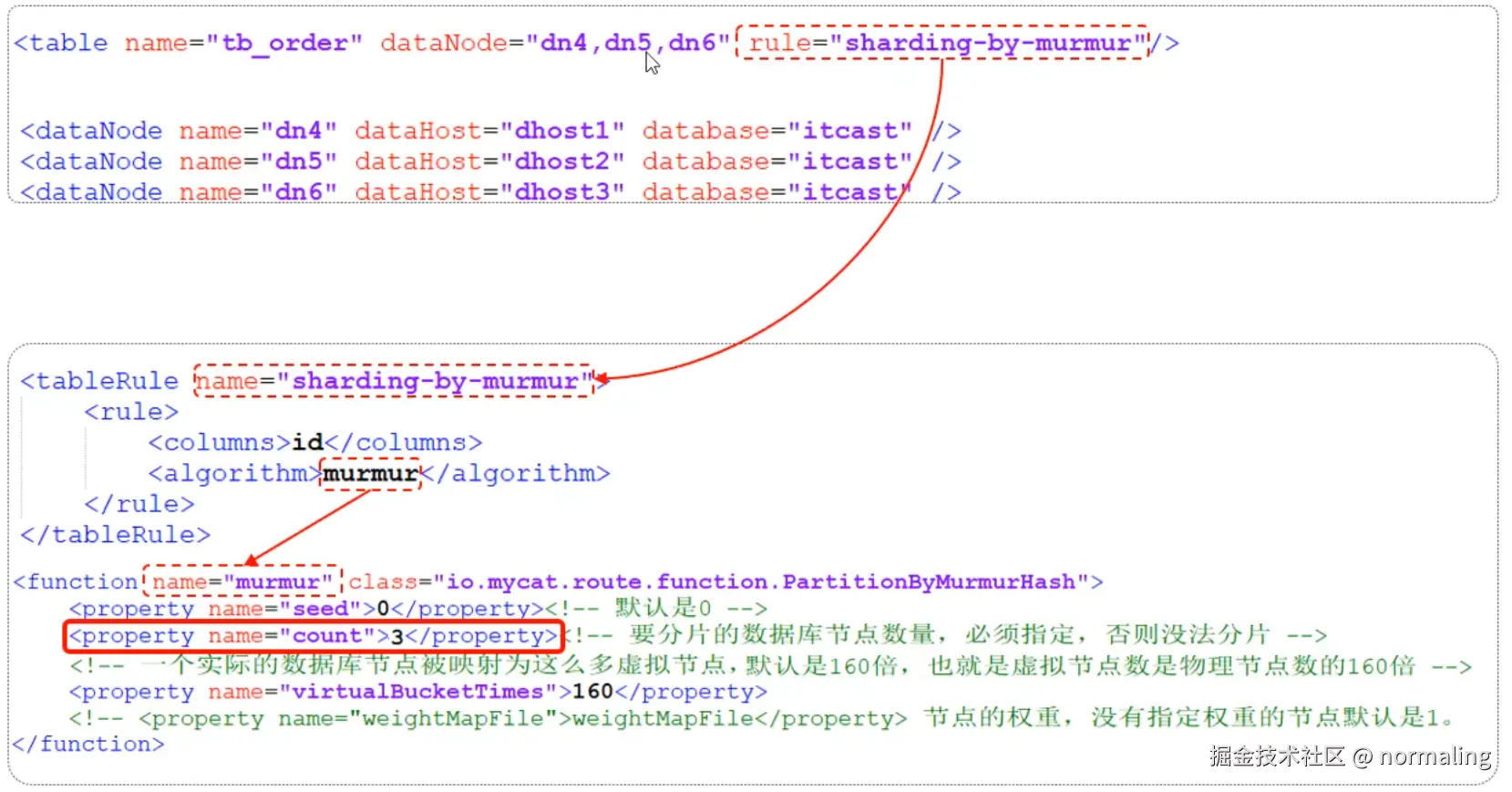

配置方式

image-20240907165109728

5.3.4 枚举分片

枚举分片：通过在配置文件中配置可能的枚举值，指定数据分布到不同数据节点上,本规则适用于按照省份、性别、状态拆分数据等业务。

image-20240907165315968

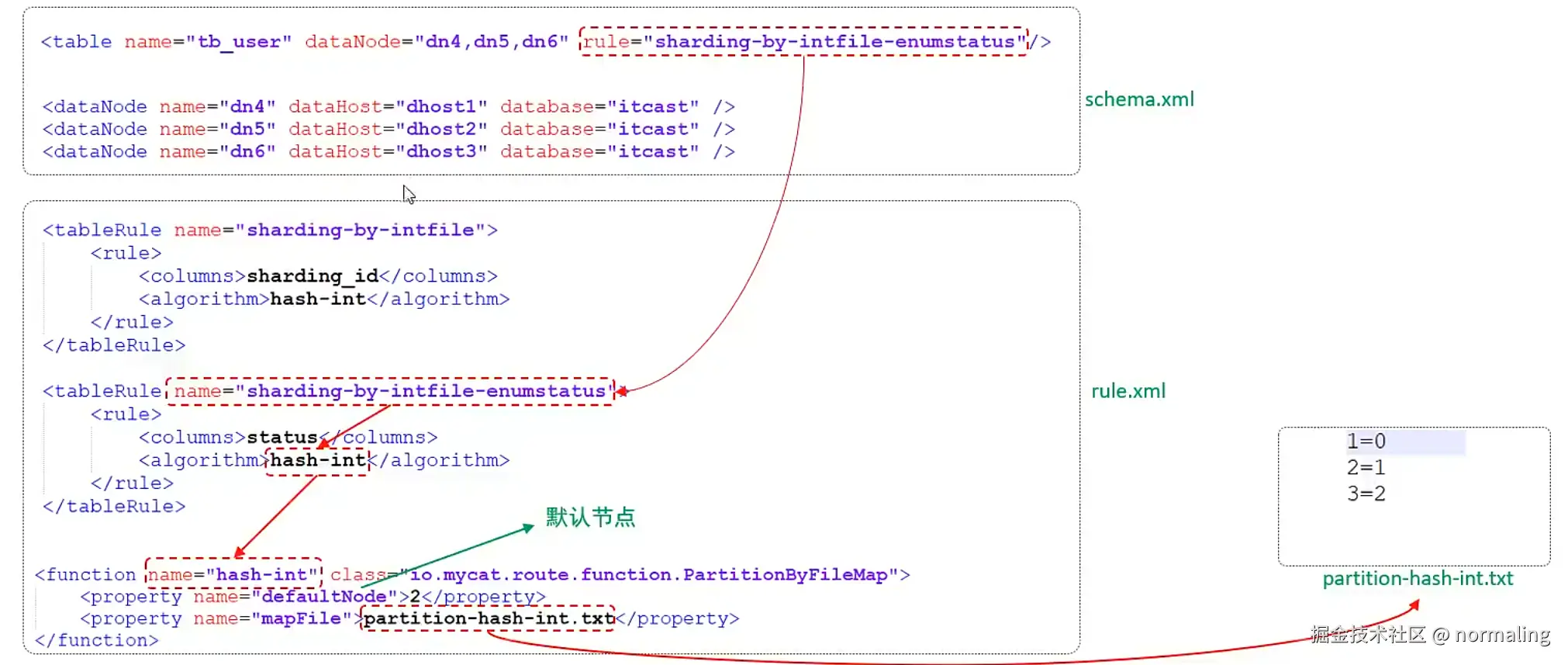

配置方式

image-20240907165339531

前面写枚举值，后面写保存在哪个节点

5.3.5 应用指定算法

应用指定算法：运行阶段由应用自主决定路由到那个分片,直接根据字符子串(必须是数字)计算分片号。

  • 字符串子串：根据字符串字段里面的指定部分子串来计算分片号。
image-20240907165709869

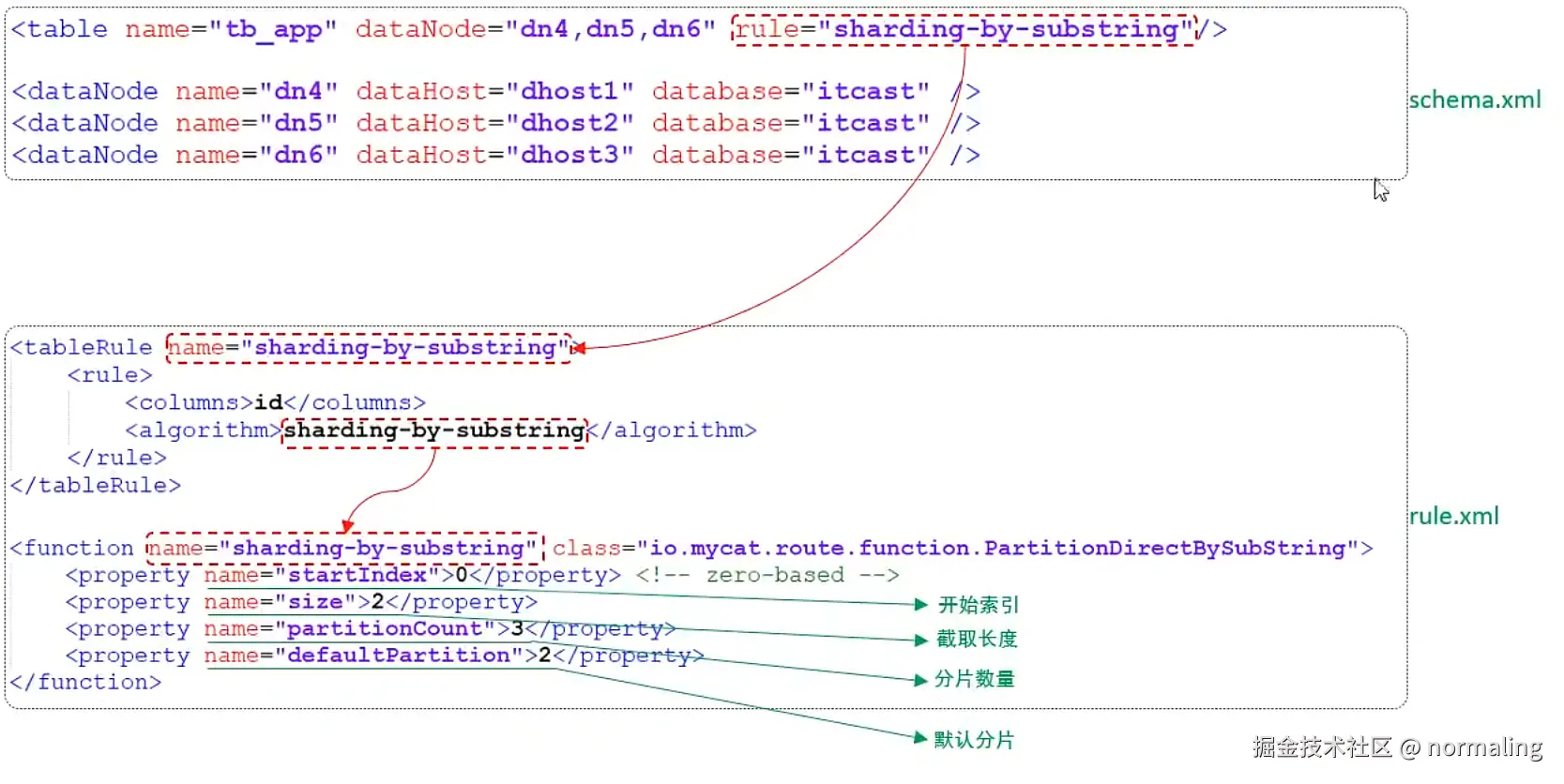

配置方式

image-20240907165807215

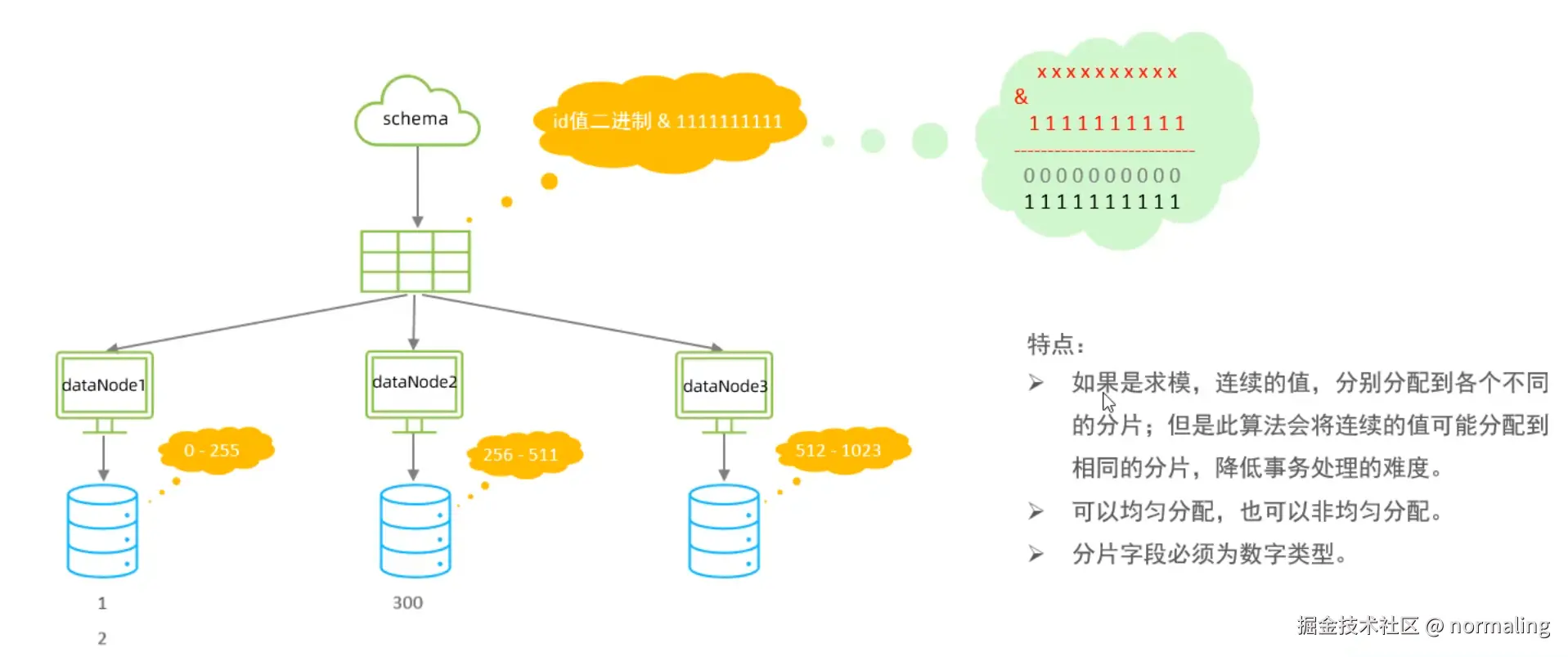

5.3.6 固定分片hash算法

固定分片hash算法：该算法类似于十进制的求模运算，但是为二进制的操作，例如，取过d的二进制低10位与 1111111111进行位&运算。

image-20240907170207391

配置方式

image-20240907170847139

代码解释：

<property name="partitionCount">2,1</property>
<property name="partitionLength">256,512</property>

  • partitionCount：分片的数量

  • partitionLength：分片的长度

    2代表有两个分片节点，1代表有1个分片节点，这个2代表前面2个分片节点的长度都是256，1代表后面节点长度为512

5.3.7 字符串hash解析

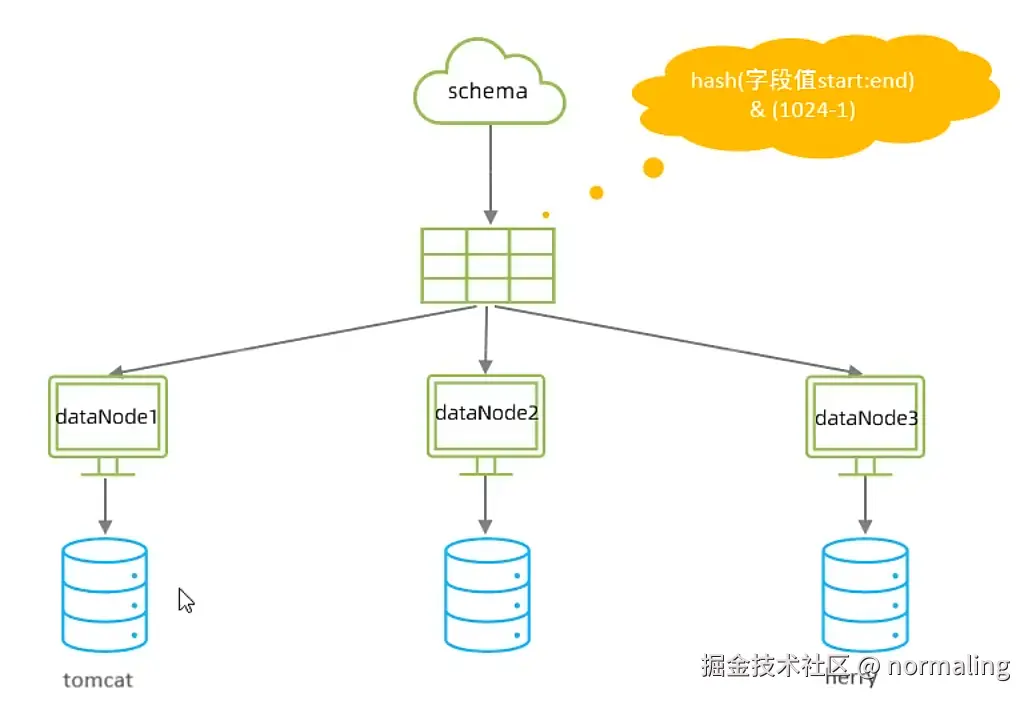

字符串hash解析：截取字符串中的指定位置的子字符串,进行hash算法，算出分片。

image-20240907171026324

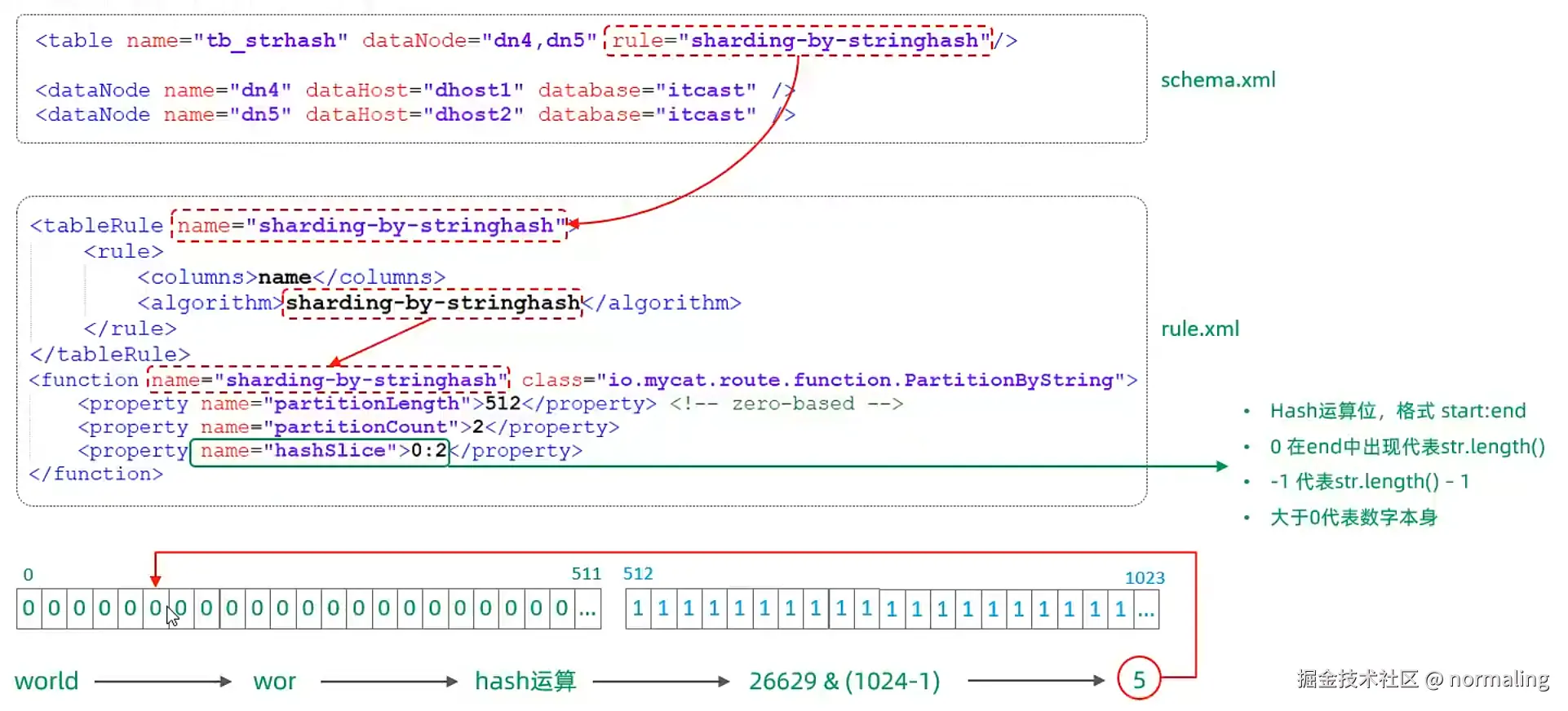

配置方式

image-20240907171431425

代码解释

  • partitionCount：分片的数量

  • partitionLength：分片的长度

    这俩参数和上一个算法的设置方法是一样的。

  • hashSlice：哈希运算位，格式是start:end，就是我们在hash运算截取子字符串的范围。

    • 如果0出现在end位置，代表的是整个字符串长度
    • 如果-1出现在end位置，代表的是字符串长度-1
    • 如果end是大于0的，代表数字本身

5.3.8 按天分片

按天分片：指定开始，结束时间，时间间隔。比如说第一个10天就存储在第一个分片，第二个十天存储在第二个分片。

image-20240907171550695

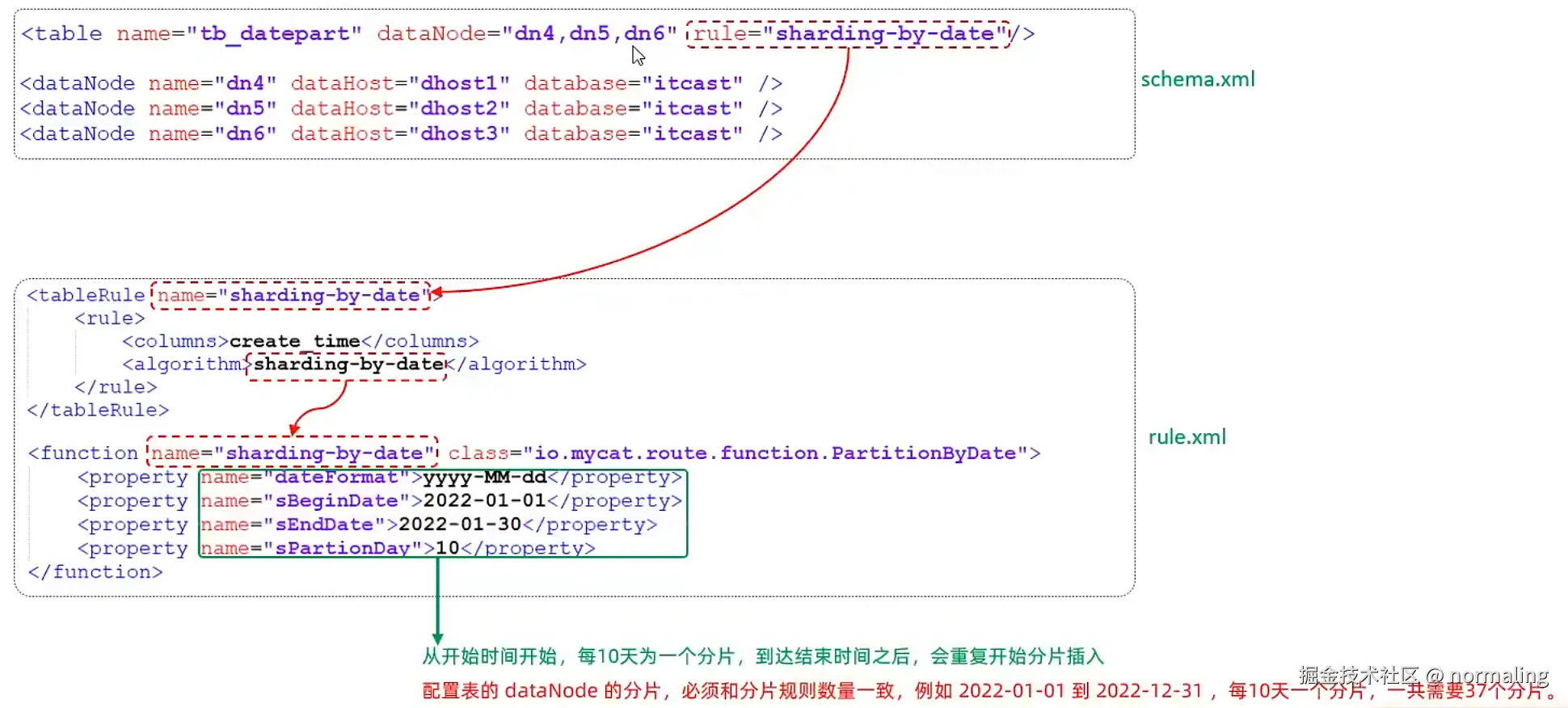

配置方式

image-20240907171732530

红色的字体意思是，时间拆分出的分片数量必须和我们dataNode数量保持一致

5.3.9 按自然月份分片

按自然月份分片：使用场景为按照月份来分片,每个自然月为一个分片，如下图，配置了起始时间和结束时间后，超出的部分重新循环到第一个分片，第二个分片这样。

image-20240907171944855

配置方式

image-20240907172031594

红色字体的意思是，配置出来的分片数量必须和dataNode的数量保持一致。

六，MyCat管理及监控

6.1 Mycat原理

image-20240907191205731

6.2 Mycat管理工具

Mycat默认开通2个端口，可以在server.xml中进行修改。

  • 8066 数据访问端口，即进低 DML和 DDL操作。
  • 9066 数据库管理端口，即 mycat 服务管理控制功能，用于管理mycat的整个集群状态
mysql -h 192.168.200.210 -P 9066 -u root -p 123456
命令解释
show @@help查看Mycat管理工具帮助文档
show @@version查看Mycat版本
reload @@config重新加载Mycat的配置文件
show @@datasource查看Mycat的数据源信息
show @@datanode查看Mycat现有的分片节点信息
show @@threadpool查看Mycat的线程池信息
show @@sql查看执行的SQL
show @@sql.sum查看执行的SQL统计

6.3 Mycat监控

6.3.1 介绍

Mycat-eye

Mycat-web(Mycat-eye)是对mycat-server提供监控服务，功能不局限于对mycat-server使用。他通过JDBC连接对Mvcat、Mvsql监控，控远程服务器(目前仅限于linux系统)的cpu、内存、网络、磁盘。

Mycat-eye运行过程中需要依赖zookeeper，因此需要先安装zookeeper

6.3.2 安装

  • 安装Zookeeper

    1. 上传安装包zookeeper-3.4.6.tar.gz

    2. 解压

      tar -zxvf zookeeper-3.4.6.tar.gz -C /usr/local

    3. 创建数据存放目录

      cd /usr/local/zookeeper-3.4.6/
mkdir data

    4. 修改配置文件名称并配置

      cd config
mv zoo_sample.cfg zoo.cfg

    5. 配置数据存放目录

      dataDir=/usr/local/zookeeper-3.4.6/data

    6. 启动

      bin/zkServer.sh start
bin/zkServer.sh status

  • 安装Mycat-web

    1. 上传安装包Mycat-web.tar.gz

    2. 解压

      tar -zxvf Mycat-web.tar.gz -C /usr/local

    3. 目录介绍

      • etc：jetty配置文件
      • lib：依赖jar包
      • mycat-web：mycat-web项目
      • readme.txt
      • start.jar：启动jar
      • start.sh：linux启动脚本

    4. 启动

      sh start.sh

    5. 访问

      http://192.168.200.210:8082/mycat

    备注：

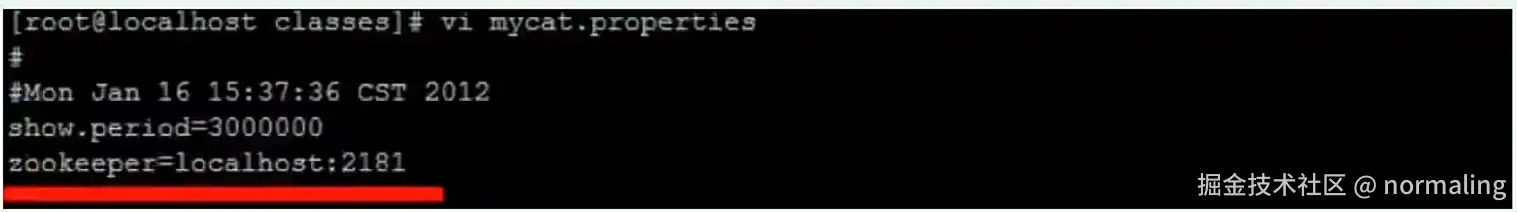

    • 如果Zookeeper与Mycat-web不在一个服务器，需要设置zookeeper的地址；在/usr/local/mycat-web/mycat-web/WEB-INF/classes/mycat.properties文件中配置

    image-20240907193140349

6.3.3 配置mycat-web

  • 开启Mycat的实时统计功能(server.xml)

    <property name="useSqlStat">1</property><!--1开启，0关闭-->

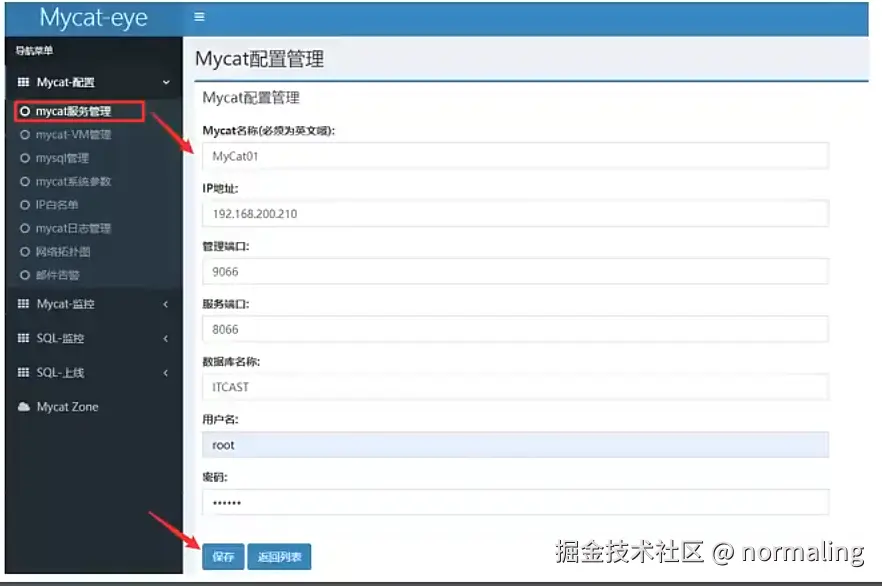

  • 在Mycat监控界面配置服务地址

    image-20240907193415865
