一、架构详解

Kafka生产者通过主线程与Sender线程的解耦设计，结合批量发送、网络异步I/O、消息缓存优化等机制，实现了高吞吐、低延迟的消息投递。理解RecordAccumulator的分区缓存逻辑、NetworkClient的网络管理策略，以及acks、retries等参数的作用，是调优生产者性能的关键。


1. 主线程（Main Thread）

负责消息的创建、处理、缓存，是生产者客户端的入口。

核心组件：
  1. KafkaProducer： • 生产者入口对象，初始化配置（如bootstrap.servers、acks、retries等），协调主线程与Sender线程工作。
  2. 拦截器（Interceptor） ： • 功能：在消息发送前/后插入自定义逻辑（如添加消息头、统计成功率、监控埋点）。 • 示例：通过ProducerInterceptor接口实现消息加密或审计日志。
  3. 序列化器（Serializer） ： • 功能：将消息的Key和Value对象序列化为字节数组（Byte Array）。 • 常见类型：StringSerializer、AvroSerializer、JsonSerializer。 • 自定义：实现Serializer<T>接口扩展自定义序列化逻辑。
  4. 分区器（Partitioner） ： • 功能：决定消息发送到Topic的哪个分区（Partition）。 • 默认策略： ◦ 若指定Key，则按Key的哈希值取模分配分区（保证相同Key的消息进入同一分区）。 ◦ 若未指定Key，则按轮询（Round-Robin）或粘性分区（Sticky Partition）策略分配。 • 自定义：实现Partitioner接口覆盖分区逻辑（如按业务规则分区）。
流程：
  1. 主线程调用send()方法，依次执行： • 拦截器（可选）→ 序列化 → 分区选择 → 消息缓存到RecordAccumulator。
  2. 消息累加器（RecordAccumulator） ： • 结构：按分区（Partition）维护双端队列（Deque），每个队列存储ProducerBatch（批量消息缓冲区）。 • 优化：通过批量发送减少网络I/O次数，提升吞吐量。 • 关键参数： ◦ batch.size：控制单个批次的大小（默认16KB）。 ◦ linger.ms：等待批次填满的时间（默认0ms，即立即发送）。

2. Sender线程（Sender Thread）

负责从消息累加器中提取数据，构建网络请求并发送到Kafka集群。

核心组件：
  1. NetworkClient： • 管理生产者与Broker的网络连接，处理请求发送与响应接收。 • 功能： ◦ 维护InFlightRequests（已发送但未收到响应的请求队列）。 ◦ 通过Selector实现非阻塞I/O，监听网络事件（如连接就绪、数据可读）。
  2. Selector： • 基于Java NIO的底层网络选择器，监听Socket通道的就绪状态。
  3. In-Flight Requests： • 已发送但未确认的请求队列，通过max.in.flight.requests.per.connection（默认5）控制并发请求数，避免Broker过载。
流程：
  1. 创建Request： • Sender线程从RecordAccumulator中按Broker节点分组提取ProducerBatch，封装为ProducerRequest。 • 每个Request包含目标Broker的节点ID（如node1、node2）和对应分区的数据。
  2. 发送Request： • 通过NetworkClient将请求发送到Kafka集群的Broker节点。 • 关键机制： ◦ 幂等性（Idempotence） ：启用enable.idempotence=true时，通过序列号（Sequence Number）避免消息重复发送。 ◦ 事务（Transaction） ：跨分区原子性写入（需配置transactional.id）。
  3. 处理Response： • Broker返回响应后，Sender线程处理成功/失败结果： ◦ 成功：清理已发送的ProducerBatch，释放内存。 ◦ 失败：根据retries参数重试（需确保消息顺序性）。 • 触发回调函数（Callback）通知应用层结果。

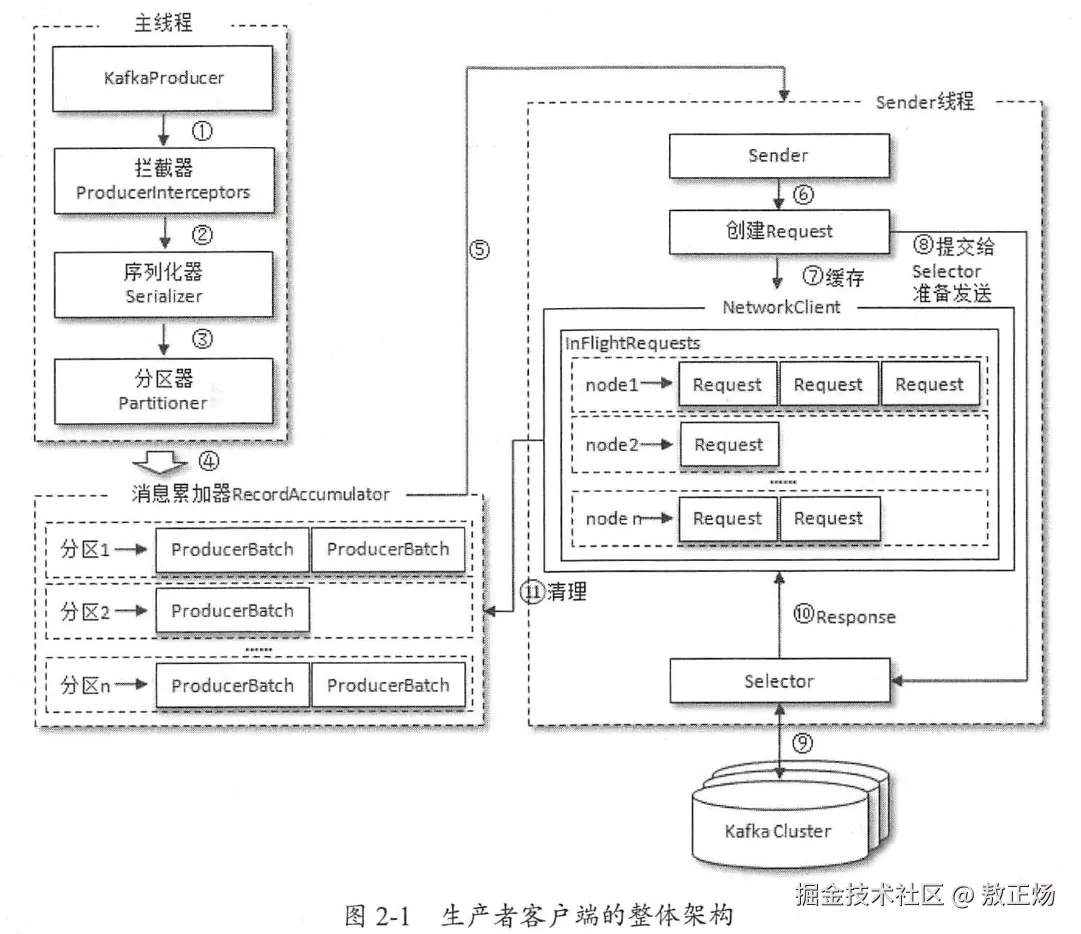

3. 完整流程步骤（结合图示编号）

  1. 主线程处理（图左半部分）： • ① 用户调用KafkaProducer.send()，触发拦截器链（Interceptor）。 • ② 消息经序列化器（Serializer）转为字节流。 • ③ 分区器（Partitioner）计算目标分区，将消息存入RecordAccumulator的对应ProducerBatch队列。
  2. Sender线程处理（图右半部分）： • ④ Sender线程轮询RecordAccumulator，按Broker节点分组准备发送。 • ⑤ 创建ProduceRequest，封装消息批次和目标Broker节点。 • ⑥ 通过NetworkClient提交请求到Selector的发送队列。 • ⑦ Selector监听网络就绪事件，通过SocketChannel发送请求。 • ⑧ 请求加入InFlightRequests队列，等待Broker响应。 • ⑨ 收到响应后，处理成功/失败逻辑，触发回调。 • ⑩ 清理已完成的请求，释放资源。

4. 关键参数调优建议

参数作用建议值
batch.size控制单个批次的大小，影响吞吐量与延迟。根据消息大小调整（如32KB-1MB）。
linger.ms等待批次填满的时间，增大可提升吞吐量，但增加延迟。高吞吐场景：5-100ms。
max.in.flight.requests控制单连接未确认请求数，过高可能破坏消息顺序性。幂等性开启时建议设为1。
acks控制消息持久化级别：0（无确认）、1（Leader确认）、all（ISR副本确认）。高可靠性场景：acks=all。
compression.type消息压缩算法（如gzip、snappy、lz4）。高吞吐场景：lz4或snappy。

5. 生产者调优场景

  1. 高吞吐场景： • 增大batch.size（如1MB）和linger.ms（如50ms）。 • 启用压缩（compression.type=lz4）。
  2. 低延迟场景： • 设置linger.ms=0，batch.size=16KB（默认）。 • 减少request.timeout.ms（如30s）。
  3. 高可靠性场景： • 设置acks=all，min.insync.replicas=2（至少2个ISR副本）。 • 启用幂等性（enable.idempotence=true）和事务支持。

二、同步与异步发送

同步发送与异步发送的核心差异在于 主线程是否阻塞等待消息发送结果，具体流程如下：

1. 异步发送（默认方式）

1. 主线程处理阶段（图左半部分）

步骤①：拦截器预处理
  • 组件：ProducerInterceptors
  • 流程：用户调用 KafkaProducer.send() 后，消息首先经过拦截器链（如添加消息头、审计日志）。
  • 作用：可扩展自定义逻辑（如监控埋点、数据加密）。
步骤②：序列化消息
  • 组件：Serializer
  • 流程：将消息的 Key 和 Value 对象序列化为字节数组（如使用 StringSerializer 或自定义序列化器）。
  • 异常处理：序列化失败直接抛出错误，消息不会进入缓存。
步骤③：选择分区

  • 组件：Partitioner

  • 流程

    ：

    • 若消息指定 Key，按 Key 的哈希值取模选择分区（保证相同 Key 进入同一分区）。
    • 若未指定 Key，使用轮询或粘性分区策略（Sticky Partitioning）均衡分配。

  • 依赖元数据：分区数量及 Leader 信息从元数据缓存中获取。

步骤④：写入消息累加器

  • 组件：RecordAccumulator

  • 流程

    • 消息按目标分区（如分区1、分区2）存入对应的 ProducerBatch（消息批次）。
    • 缓存结构：每个分区维护一个双端队列（Deque），队列中每个节点为一个 ProducerBatch。
    • 触发发送条件：当批次大小达到 batch.size（如32KB）或等待时间超过 linger.ms（如50ms），标记批次可发送。

2. Sender线程处理阶段（图右半部分）

步骤⑤：提取批次 & 创建请求

  • 流程：

    1. Sender 线程轮询 RecordAccumulator，按 Broker 节点（如 node1、node2）分组提取就绪的 ProducerBatch。
    2. 将同一 Broker 的批次合并为 ProduceRequest（包含目标分区、消息数据等）。
步骤⑥：提交请求到网络层

  • 组件：NetworkClient

  • 流程：

    • 将 ProduceRequest 提交到 NetworkClient 的待发送队列。
    • In-Flight 队列管理：通过 max.in.flight.requests（默认5）限制单 Broker 的未确认请求数，防止网络拥塞。
步骤⑦：Selector 网络发送

  • 组件：Selector（基于 Java NIO）

  • 流程：

    • Selector 监听 SocketChannel 的写就绪事件，将请求通过 TCP 发送到 Kafka 集群（如 Broker node2）。
    • 异步非阻塞：无需等待响应，继续处理后续请求。

3. 响应处理阶段

步骤⑧：接收响应

  • 组件：Selector

  • 流程：

    • Selector 监听 SocketChannel 的读事件，接收 Broker 返回的 ProduceResponse。
    • 关键信息：响应包含分区写入状态（成功/失败）、当前 HW（High Watermark）等。
步骤⑨：处理结果

  • 成功响应：

    • 清理已确认的 ProducerBatch，释放内存资源。
    • 触发用户设置的 Callback 回调函数（如日志记录、统计指标更新）。

  • 失败响应：

    • 重试机制：若错误可恢复（如 Leader 切换、网络抖动），重新将批次放回 RecordAccumulator 等待重试。
    • 元数据更新：若错误为分区不可用（如 NOT_LEADER_OR_FOLLOWER），标记元数据过期并触发更新流程。

4. 流程核心设计思想

  1. 主线程与 Sender 线程解耦：

    • 主线程：专注消息处理（拦截、序列化、分区），避免阻塞网络 I/O。
    • Sender 线程：异步批量发送，最大化利用网络吞吐。

  2. 批量发送优化：

    • 通过 RecordAccumulator 合并小消息为批次，减少网络请求次数。

  3. 动态路由与容错：

    • 元数据实时更新，自动适应集群拓扑变化（如 Leader 切换、节点扩容）。

5. 关键参数影响

参数流程阶段作用
batch.size消息缓存（步骤④）控制单批次大小，影响吞吐量与延迟。
linger.ms消息缓存（步骤④）控制批次等待时间，增大可提升吞吐量。
max.in.flight.requests网络发送（步骤⑥）限制单 Broker 的未确认请求数，过高可能破坏消息顺序性（幂等性场景需设为1）。
acks响应处理（步骤⑨）控制消息持久化级别，all 确保数据写入 ISR 副本。

触发时机：

  • batch.size 阈值

    • 当某个分区的 ProducerBatch（消息批次）达到 batch.size（默认16KB）时，触发批次发送。
    • 示例：若 batch.size=32KB，当分区1的 ProducerBatch 填满32KB时，Sender线程立即提取并发送。

  • linger.ms 超时：

    • 若批次未填满，但等待时间超过 linger.ms（默认0ms，即无延迟），强制发送当前批次。
特点：

• 高吞吐：主线程无阻塞，Sender线程批量发送消息，适合高并发场景。 • 低延迟：消息立即进入 RecordAccumulator，由 Sender线程异步发送，减少等待时间。 • 可靠性依赖回调：需在回调中处理发送失败逻辑（如重试、日志记录）。

代码示例：
producer.send(record, (metadata, exception) -> {
    if (exception == null) {
        System.out.println("消息发送成功，分区：" + metadata.partition());
    } else {
        System.out.println("消息发送失败：" + exception.getMessage());
    }
});

2. 同步发送

流程（结合图示） ：
  1. 主线程（图左半部分） ： • 用户调用 KafkaProducer.send(ProducerRecord) 后，立即调用 Future.get() 方法，主线程进入阻塞状态。 • 阻塞等待：主线程等待 Sender线程完成消息发送（步骤⑥→⑧→⑩），直到收到 Broker 响应或超时。
  2. Sender线程（图右半部分） ： • 流程与异步发送一致，但主线程需等待 InFlightRequests 中对应请求的响应。
特点：

• 强一致性：确保消息发送结果立即可知，适用于需严格保证消息顺序或原子性的场景。 • 低吞吐：主线程阻塞等待响应，无法并行处理其他任务，性能低于异步发送。 • 简单容错：可通过 Future.get() 捕获异常并直接处理重试逻辑。

代码示例：
try {
    RecordMetadata metadata = producer.send(record).get();
    System.out.println("消息发送成功，分区：" + metadata.partition());
} catch (Exception e) {
    System.out.println("消息发送失败：" + e.getMessage());
}

3. 流程对比（基于架构图）

特性异步发送同步发送
主线程行为非阻塞，调用 send() 后立即返回，继续执行后续代码。阻塞，调用 send().get() 后等待 Sender线程完成发送并返回结果。
回调触发位置Sender线程收到响应后，异步触发回调（图⑩→Callback）。无回调，结果通过 Future.get() 直接返回给主线程。
网络请求与响应Sender线程独立处理网络请求（图⑥→⑩），主线程不感知。主线程需等待 Sender线程的网络请求完成（图⑥→⑩），两者强关联。
吞吐量高（主线程无阻塞，Sender线程批量发送）。低（主线程频繁阻塞）。
适用场景日志收集、实时流处理等高吞吐场景。金融交易、订单处理等需严格保证消息送达的场景。

4. 参数调优建议

• 异步发送优化： • 增大 batch.size（如 1MB）和 linger.ms（如 50ms），提升批量发送效率。 • 启用压缩（compression.type=lz4），减少网络传输量。 • 合理设置 retries（如 3）和 retry.backoff.ms（如 100ms），避免无限重试。

• 同步发送优化： • 减少 max.block.ms（默认 60s），避免主线程长时间阻塞。 • 设置 acks=all 和 min.insync.replicas=2，确保消息持久化到多个副本。

5. 总结

• 异步发送：通过 非阻塞 + 回调机制 实现高吞吐，需在回调中处理异常，适用于对实时性要求高但允许短暂消息延迟的场景。 • 同步发送：通过 阻塞等待结果 实现强一致性，简化错误处理逻辑，适用于对数据可靠性要求极高的场景。
