嘉立创自学Day1

425 阅读1分钟

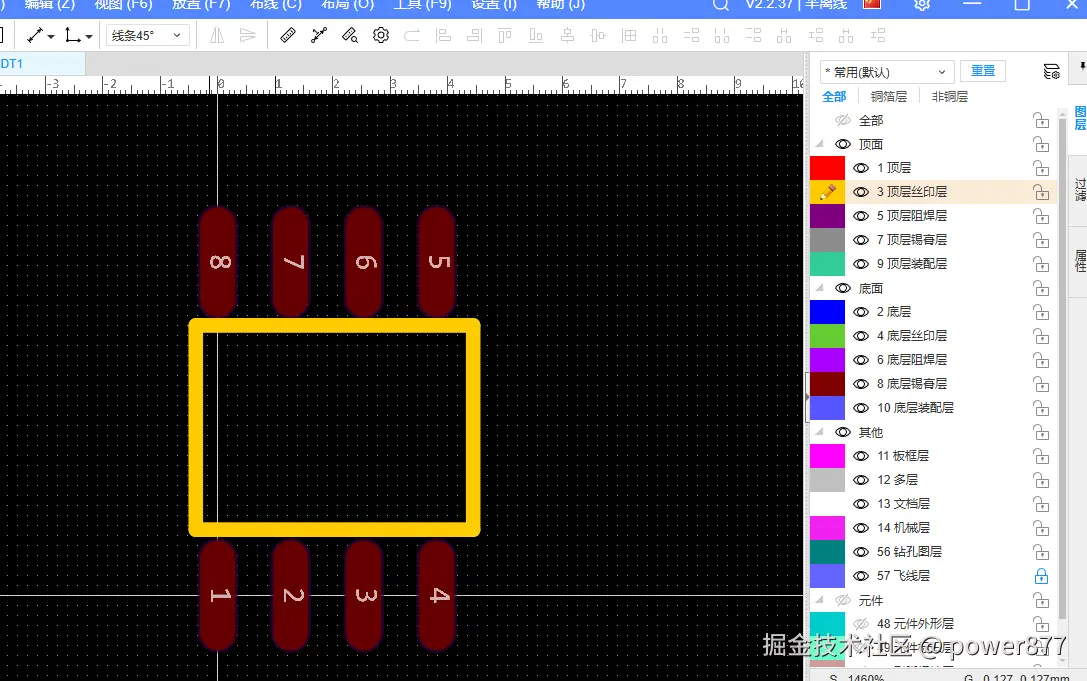

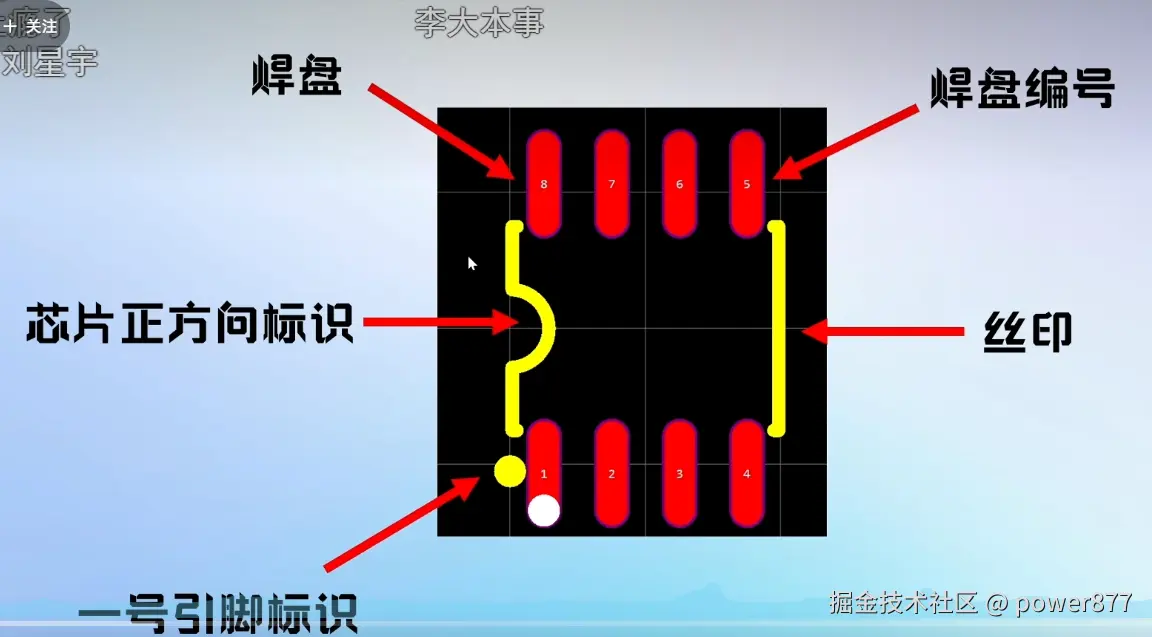

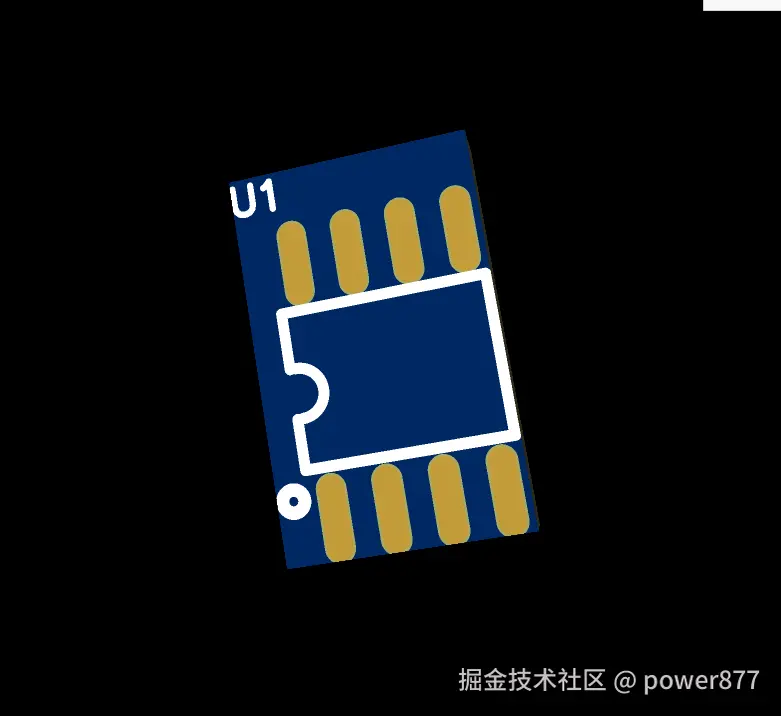

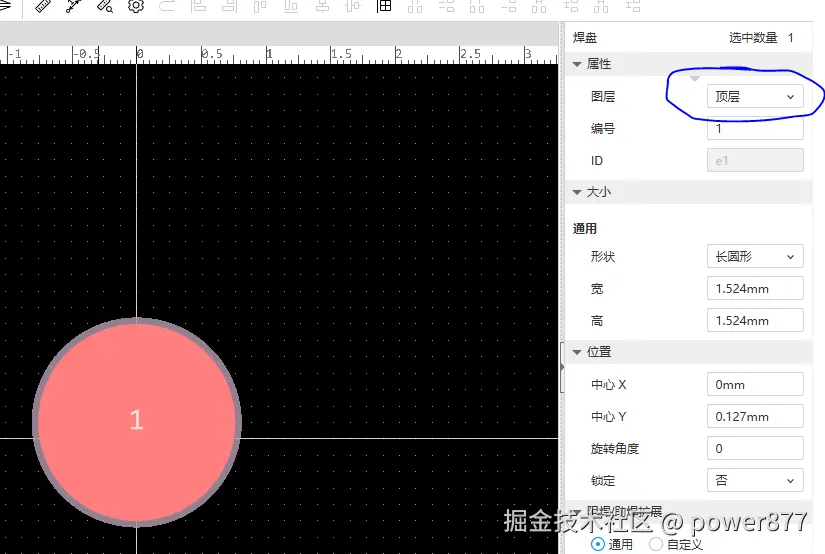

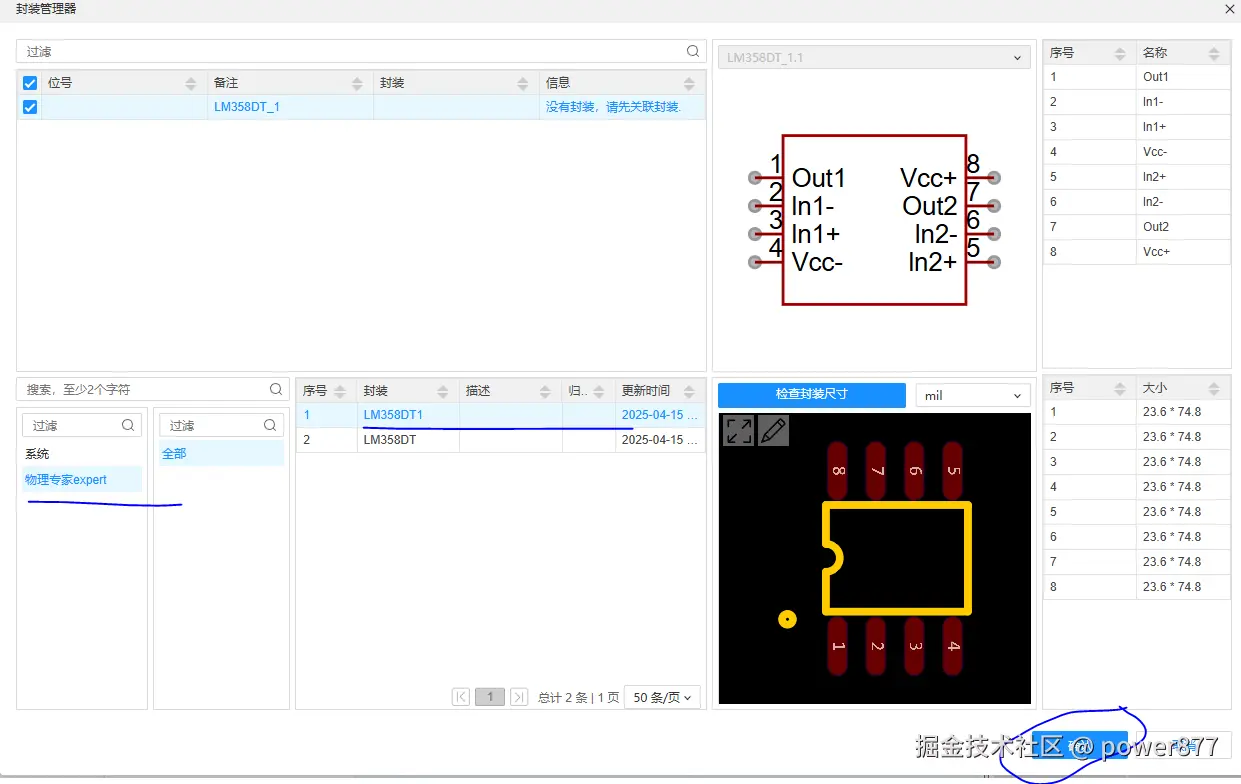

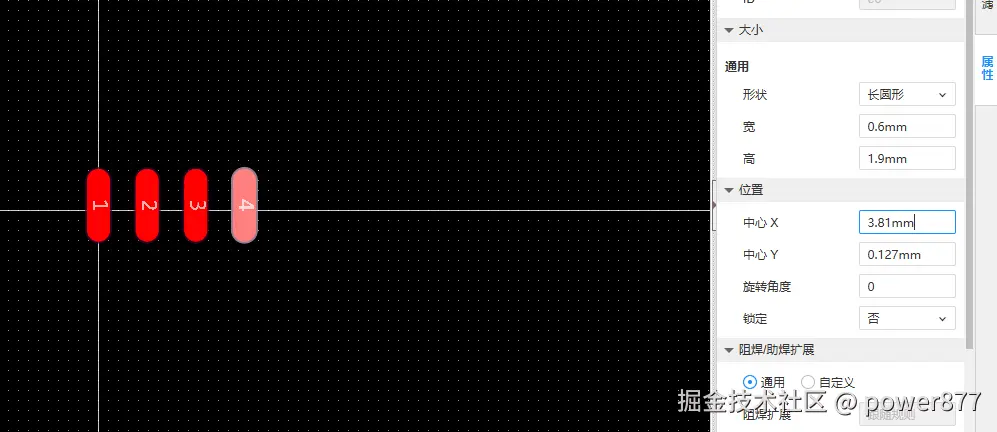

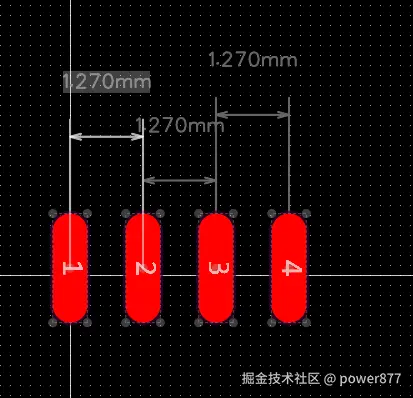

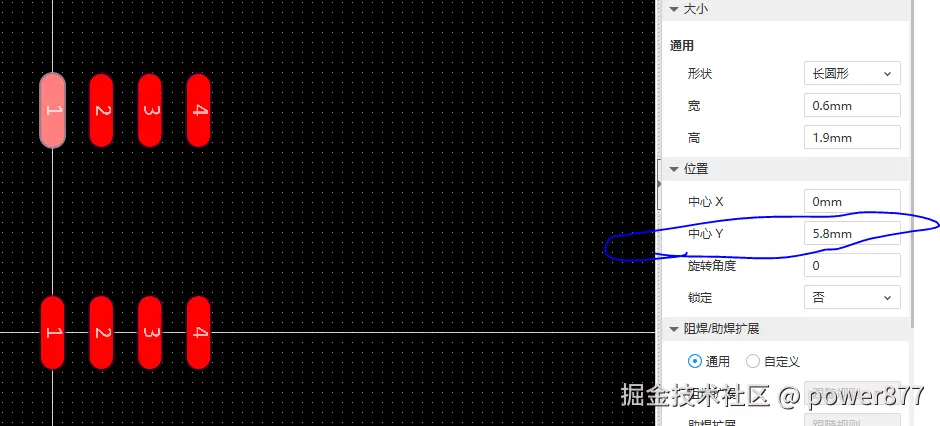

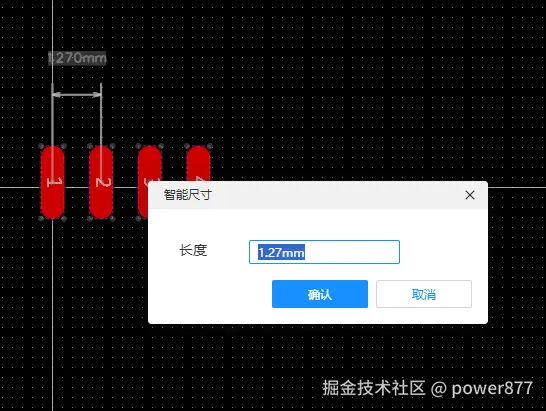

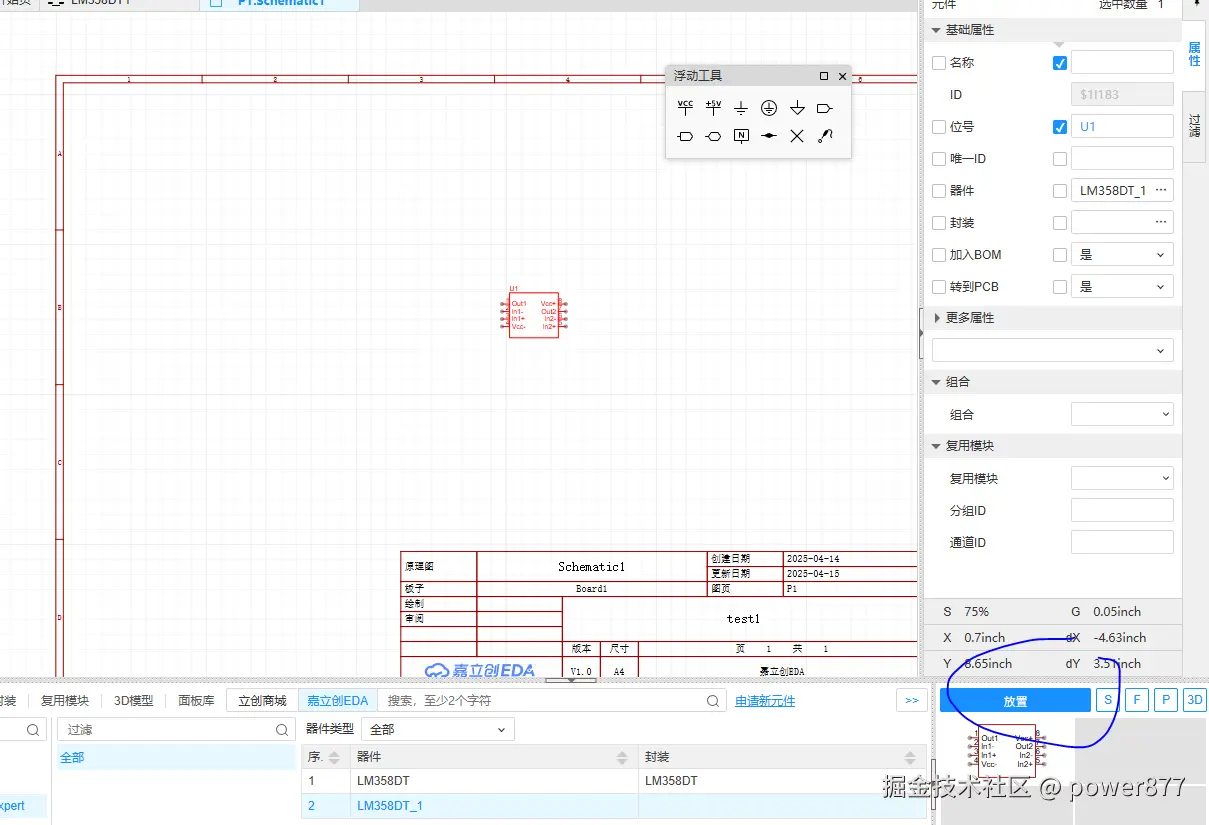

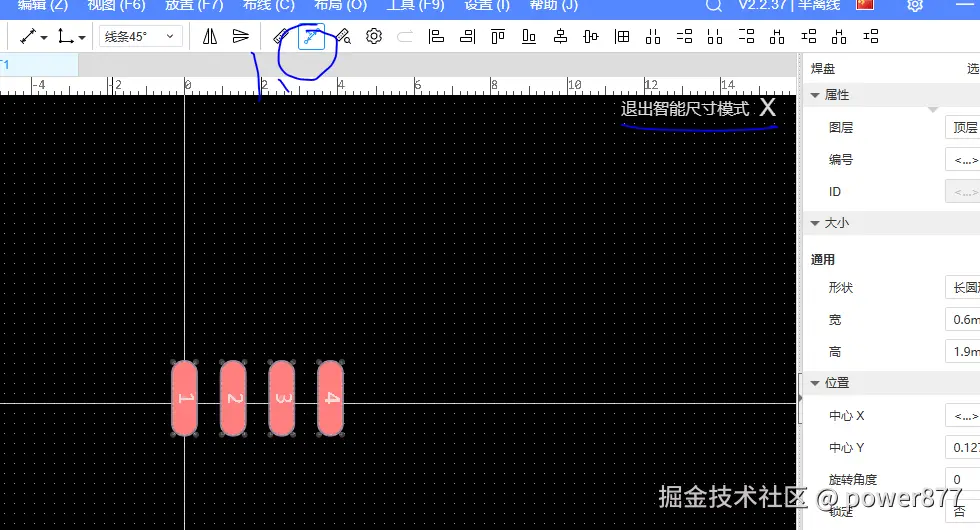

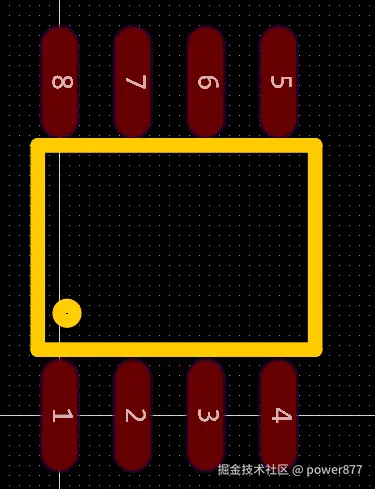

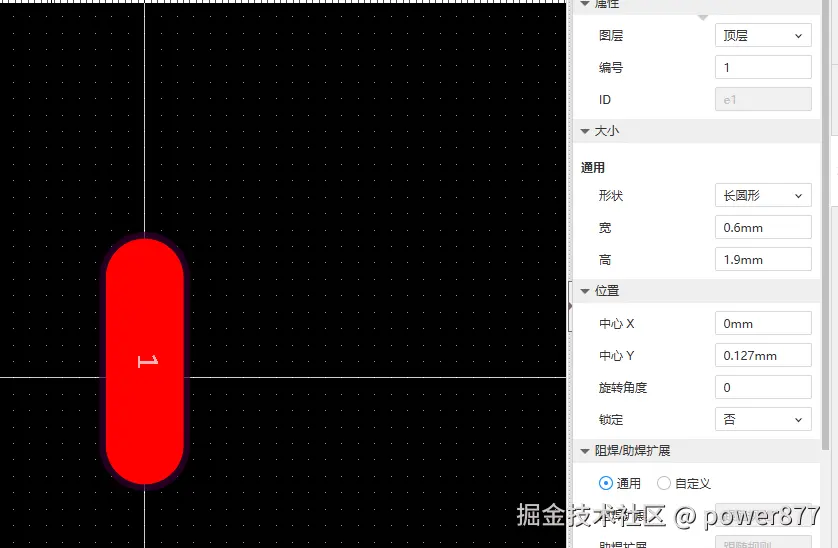

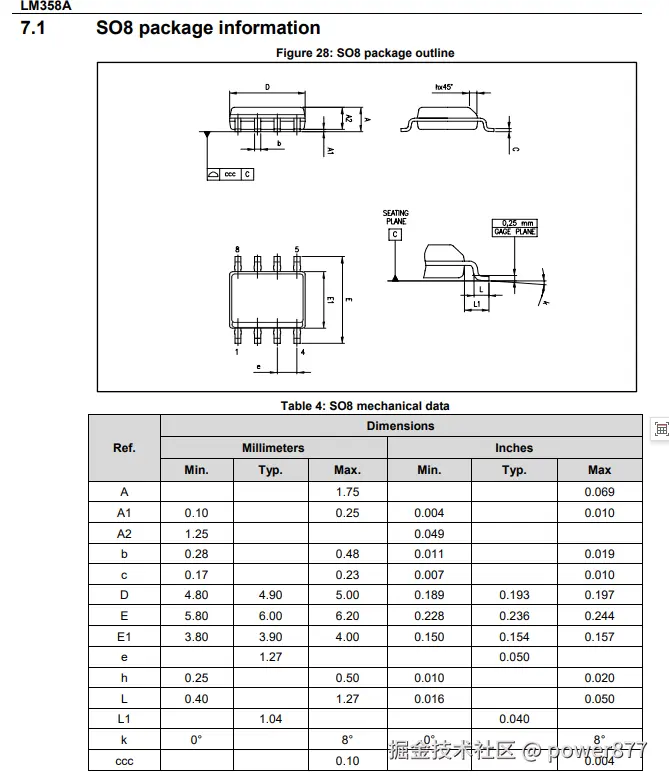

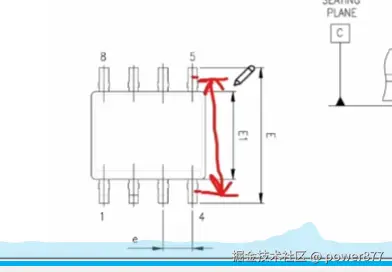

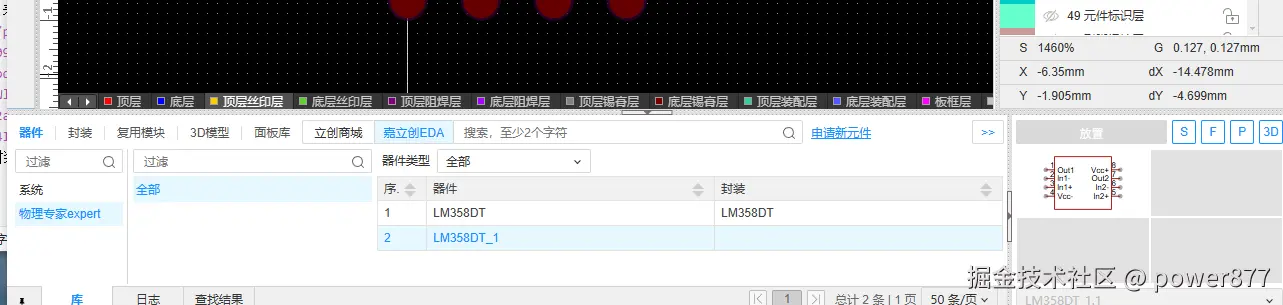

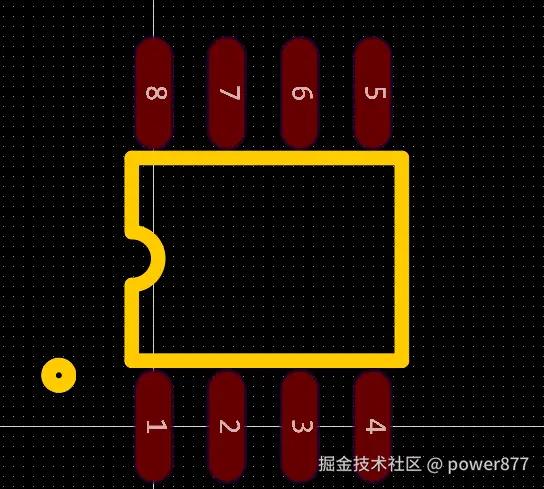

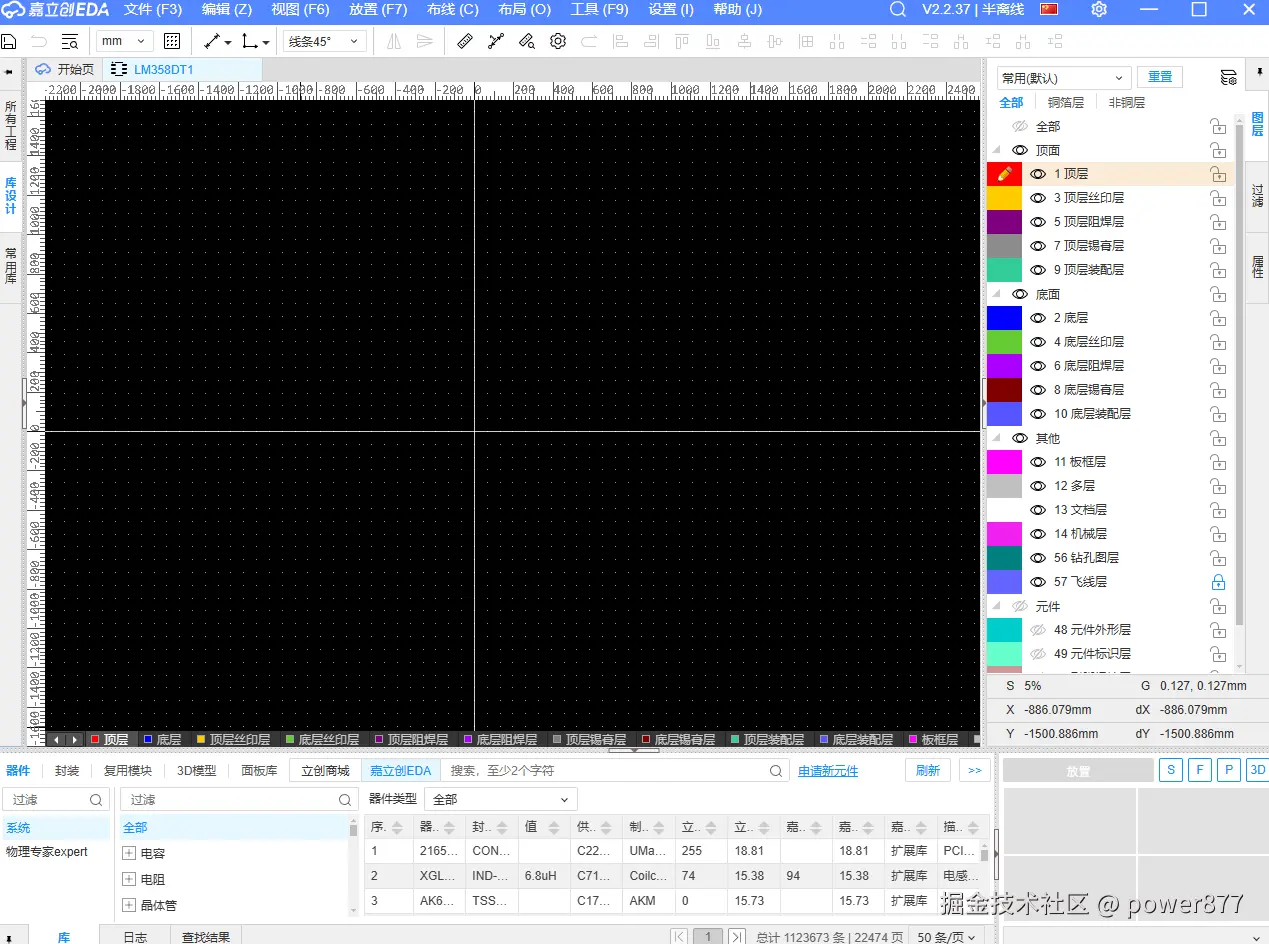

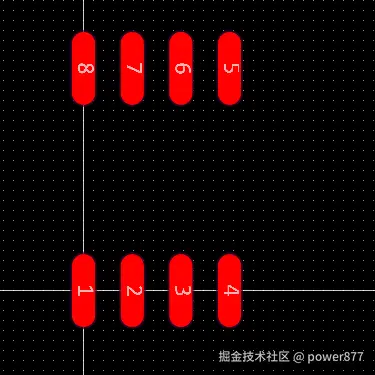

一、如何画一个原件封装 image.png (1) 点击"文件" -- 新建原件封装 image.png (2) 在嘉立创商场搜索 LM358DT 并点击数据手册 (3) 找到Package Information image.png (4) 绘制的第一个焊盘要放在画布的原点上 点击放置 焊盘 -- 单焊盘 焊盘的封装是表贴封装,所以要将焊盘改为顶层,点击属性 image.png (5)查找Package Information 焊盘高度为L1,取1.9mm.宽度为b,取0.6mm image.png (6)三种方法画这个焊盘 焊盘间的宽度为1.27 第一种:复制粘贴 image.png 第二种: 创建一个焊盘再复制三个焊盘,点击菜单栏的"智能尺寸" image.png 点击第一个焊盘的中心,再点击第二个焊盘的中心 image.png image.png 点击"退出智能尺寸"结束 第三种:点击"放置" -- 焊盘 -- 条形多焊盘 先点击源点,后点击拖动,按tap切换间距和数量,之后再点击结束 (7) 选中已经画好的四个焊盘,复制粘贴,焊盘之间的距离是一个E1加上一个焊盘的长度L1 1.9+3.9=5.8mm image.png image.png 修改好名称 image.png (8)绘制丝印 点击顶层丝印层,点击"放置",线条 -- 矩形 image.png 表明芯片的方向,第一种方法,放置个小圆,表明芯片是朝左的 image.png 第二种方法,放置个小圆,表明芯片是朝左的 image.png (9)最后一步,右键绑定封装 image.png 右键点击"关联封装", image.png 最后完结撒花! 测试一下 新建一个工程, 点击原理图,放置一个我们封装好的原件,点击放置,右击放置到合适为止。 image.png 选择右上角的更新原理图到PCB。 image.png 显示: image.png 点击3D显示 image.png image.png 睡觉!
