类图

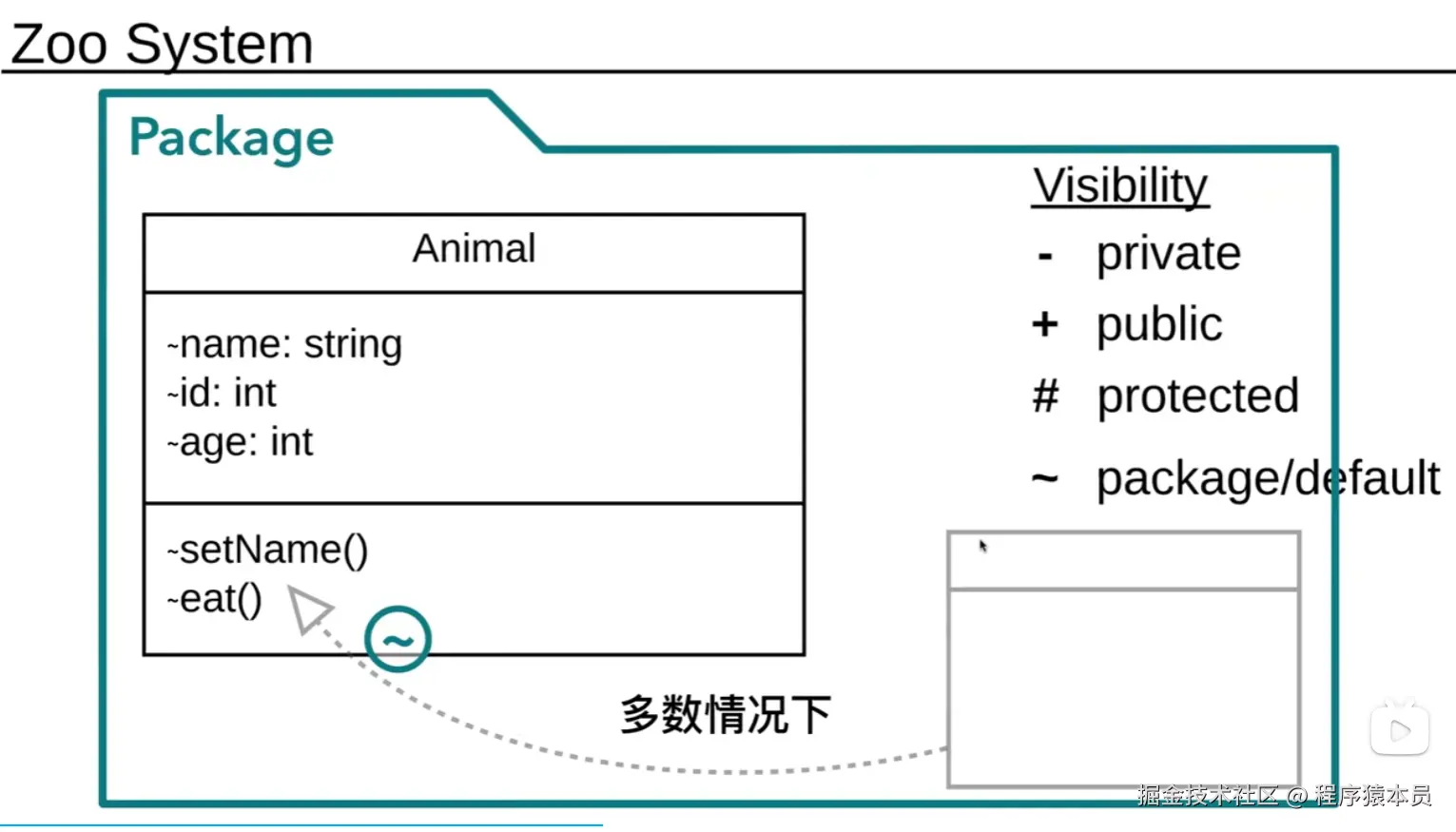

单个类

补充，如果Animal为抽象类，需要将类名写为 斜体 或 <<类名>>

多个类关系

关系类型	强度	生命周期	UML表示	代码表现	典型场景
继承	最强	子类依赖父类	△+实线	extends	动物-狗
实现	强	类依赖接口	△+虚线	implements	Flyable-鸟
组合	强	部分依赖整体	◆+实线	成员变量new	房子-房间
聚合	中	部分独立	◇+实线	成员变量setter	汽车-引擎
关联	弱	相互独立	实线/箭头	成员变量	老师-学生
依赖	最弱	临时性	虚线箭头	方法参数	报告-数据

cpp这些符号都是处于"大"的一边，比如聚合中◇就处于整体一端 聚合与关联以及继承和实现在cpp中代码基本类似，要从逻辑上区分他们

1. 聚合与关联

• 聚合表示"整体-部分"关系(has-a)，但部分可以独立存在，有层次感

• 关联表示两个类之间存在某种联系，一个类知道另一个类的属性和方法，两个类之间是平等的

2. 继承与实现

• 继承实现代码中都表现为"继承"
• 实现借助于虚函数，表现的是具有某种能力can-do，如飞翔
• 继承表示父子类关系，is-a

以下是C++中六种类关系的简单代码示例，按照关系强度从强到弱排列：

1. 继承（Inheritance）

• is-a关系

// 基类
class Animal {
public:
    virtual void speak() { cout << "Animal sound" << endl; }
};
// 派生类（公有继承）
class Dog : public Animal {
public:
    void speak() override { cout << "Woof!" << endl; } // 重写父类方法
};

2. 实现（Realization）

• 接口实现

// 接口（纯抽象类） ，有飞翔能力
class Flyable {
public:
    virtual void fly() = 0; // 纯虚函数
};
// 实现类
class Bird : public Flyable {
public:
    void fly() override { cout << "Bird flying" << endl; } // 必须实现
};

3. 组合（Composition）

• contains-a强生命周期绑定

class Engine {
public:
    void start() { cout << "Engine started" << endl; }
};
class Car {
private:
    Engine engine; // 组合：car对象销毁后内部的engine成员也会销毁
public:
    void start() { engine.start(); }
};

4. 聚合（Aggregation）

• has-a弱生命周期绑定

class Wheel {
public:
    void rotate() { cout << "Wheel rotating" << endl; }
};
class Car {
private:
    Wheel* wheel; // 聚合：通过指针引用外部对象，使得两者生命周期解绑
public:
    Car(Wheel* w) : wheel(w) {} void move() { wheel->rotate(); }
};

5. 关联（Association）

• 平等对象间的固定关系

class Student; // 前向声明
class Teacher {
public:
    void teach(Student* s); // 关联关系（单向）
};
class Student {
public:
    void learn() { cout << "Learning" << endl; }
};
void Teacher::teach(Student* s) { s->learn(); }

6. 依赖（Dependency）

• 临时性使用

class Data {
public:
    void process() { cout << "Data processed" << endl; }
};
class Report {
public:
    void generate(Data& d) { // 依赖：通过参数临时使用Data d.process(); }
};
