论文：《BEVFormer: Learning Bird’s-Eye-View Representation from Multi-Camera Images via Spatiotemporal Transformers》

代码：github.com/fundamental…

需要中文版论文的朋友，可以关注公众号「于小咸」后台回复「BEVFormer」获取

Motivation

要生成 BEV Feature，一种思路是从图像空间投影到 BEV 空间，比如之前提到的 BEV学习笔记之-LSS，另一种思路就是找 BEV 空间下每个像素对应的相机空间特征，BEVFormer 采用了第二种思路
因为传感器数据是连续的，那么前一帧的结果，对当前帧也会有帮助，特征可以在时序上做融合

Method

总体框架

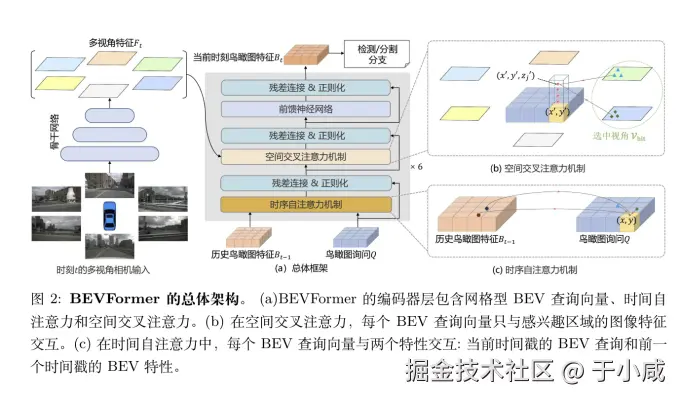

BEVFormer 的整体框架图如下，按照时间顺序排布如下

图像特征提取：通过骨干网络提取多视角特征
用当前 BEV Query 与上一帧的 BEV Feature 做 self-attention，得到更新后的 BEV Feature
用第二步中的 BEV Feature 与多视角图片图像特征做 cross-attention，得到新的 BEV Feature
对第三步中得到 BEV Feature 过一个前馈神经网络，得到新的 BEV Feature
将上一步中的 BEV Feature 作为 query，重复六次步骤 2-4，得到最终的 BEV-Feature
在 BEV-Feature 结果上加多种 Head，实现不同任务

BEVFormer-Arch

BEV Query 鸟瞰图请求

BEV Query 为 WxHxC 的张量，表示宽 W 长 H 特征长度 C 的 BEV 特征，BEV Query 与 BEV 特征没有本质区别，当前层的 Feature 会作为下一层的 Query

需要注意区分的是参考点，参考点是 WxHxN 的张量，N 表示 z 方向采样点的数量，采样点分布在雷达为原点，向上 3m、向下 5m 的空间。考虑到雷达安装在车顶，距离地面大约 2m，实际 BEV 参考点的采样范围大约是 -3m ~ 5m 的空间，这样不仅可以覆盖绝大多数的高大障碍物，还可以感知到下坡路、上坡路

下面来介绍怎么把三维采样点，变为二维的 BEV 特征

Spatial Cross-Attention 空间注意力

已有三维空间中的参考点，根据外参和内参，可以将参考点投影到图像空间中，对应一个图像特征，把该图像特征转换到 BEV 空间下，通常有三种思路

该图像特征与特征图中所有特征做 Attention
该图像特征与附近的特征做 Attention
只输出该 Attention

方法一资源消耗太高；方法三提取的特征不够丰富，对内参外参精度要求较高，可能会漏掉关键的信息；因此作者选择方案二，实现方案二的方式叫做 Deformable Attention

DeformAttm通过估计 offset ，跟特征图中对应的像素做 attention $SCA(Q_p, F_t) = \frac{1}{\lvert\nu_{hit}\rvert}\sum_{i\in \nu_{hit}}\sum_{j=1}^{N_{ref}}DeformAttn(Q_p, \rho(p, i, j), F_t^i)$ 其中 $\nu_{hit}$ 表示命中的相机，由于相机视野问题，通常每个BEV参考点命中的只有 1~2 个相机

将所有的特征求和，就得到了 $Q_p$ 的 BEV 特征

Temporal Self-Attention 时间注意力

时间注意力也用到了 Deformable Attention，考虑到车辆的运动速度， $t-1$ 时刻坐标为 $(x,y)$ 的物体， $t$ 时刻也应该在 $(x,y)$ 附近，因此通过在 $(x,y)$ 附近做特征融合，就可以得到当前时刻的 BEV 特征。

$TSA(Q_p, \{Q,B'_{t-1}\})=\sum_{V\in \{Q,B'_{t-1}\}} DeformAttm(Q_p, p, V)$

代码

相比于 LSS，BEVFormer 的代码复杂了许多，不是一个单独的代码库，而是基于 MMLab 的框架开发，使用了许多封装好的模块与函数，比如 Deformable Attention 就是用 CUDA 实现的。本文不过多涉及 MMLab，直接梳理 BEVFormer 的框架结构。大家可以参考我 fork 出来的项目 BEVFormer-annotated，我会把注释更新到代码库里。考虑到阅读体验，文章内只贴索引，不贴大段代码。

模型训练和验证的代码在 BEVFormer/tools/ 目录下，模型生成调用了 mmdetection3d 库中的 build_model，输入是模型结构配置文件，下面直接从配置文件开始介绍

模型结构概览

BEVFormer 的模型结构定义在 projects/configs/bevformer/ 目录下，总共包含 base、small、tiny 三个版本，三个版本网络结构基本一致，差别在于每个模块的参数配置。模型主要有三个组成部分：

bevformer
├── img_backbone：使用 ResNet
├── img_neck：使用 FPN
└── pts_bbox_head：BEVFormer 的核心模块+bbox检测头

pts_bbox_head 的组织结构如下，由编码器（encoder）、解码器（decoder）、bbox 检测头和位置编码组成：

其中 encoder 用来提取 BEV 特征，总共由6层transformer，核心部分就是时序自注意模块 TemporalSelfAttention 和空间交叉注意力模块 SpatialCrossAttention
decoder 用来解码 BEV 特征，使用多头注意力输出特征给 bbox 检测头使用

transformer
├── encoder
│   ├── transformerlayers x 6
│   │   ├── TemporalSelfAttention
│   │   └── SpatialCrossAttention
│   │       └── MSDeformableAttention3D
└── decoder
    ├── transformerlayers x 6
    │   ├── MultiheadAttention
    │   └── CustomMSDeformableAttention
├── bbox_coder
└── positional_encoding

数据处理流程

BEVFormer 定义在 projects/mmdet3d_plugin/bevformer/detectors/bevformer.py，继承自 mmdet 的 MVXTwoStageDetector。从 BEVFormer 的 forward() 函数入手，可以把 bevformer 的整体流程串起来，依次执行了：

历史特征获取（图像&BEV）
图像特征提取 extract_feat
bbox检测 pts_bbox_head

看配置文件我们可以得知，pts_bbox_head 的类型是 BEVFormerHead，定义在 projects/mmdet3d_plugin/bevformer/dense_heads/bevformer_head.py ；

在 BEVFormerHead 的 forward() 函数中，主要执行了以下两步：

生成 bev query 和 obj query
调用 transformer 获取特征

transformer 类型为 PerceptionTransformer，定义在 projects/mmdet3d_plugin/bevformer/modules/transformer.py中，它的 forward() 函数执行以下步骤：

get_bev_features 获取 bev 特征
- 初始化 bev query 和位置编码
- 补偿车体运动，将历史 BEV feature 对齐到当前坐标系下
- 添加 CAN 信号
- 多层级特征展平与位置编码
- 调用 encoder 提取 BEV 特征
调用 decoder 输出特征给下游

经过这么多层的调用后，我们终于接触到了 BEVFormer 的核心 encoder 部分，encoder 类型是 BEVFormerEncoder，跟它调用的 BEVFormerLayer ，都定义在 projects/mmdet3d_plugin/bevformer/modules/encoder.py文件中。

BEVFormerEncoder 的 forward 主要执行了采样操作，生成了 ref_3d 和 ref_2d，分别用于空间交叉注意力和时序BEV自注意力

BEVFormerLayer 继承自 MyCustomBaseTransformerLayer，定义在 projects/mmdet3d_plugin/bevformer/modules/custom_base_transformer_layer.py 中，MyCustomBaseTransformerLayer 主要作用是把时序注意力和空间注意力的一部分通用能力抽象合并到一起

BEVFormerLayer 通过一个 for 循环，遍历所有 attention 模块

空间交叉注意力的类型是 SpatialCrossAttention，定义在 projects/mmdet3d_plugin/bevformer/modules/spatial_cross_attention.py
时序BEV自注意力的类型是 TemporalSelfAttention，定义在 projects/mmdet3d_plugin/bevformer/modules/temporal_self_attention.py
