cmmnjs的前端实践：1、介绍与引入

miyou
109 阅读4分钟

在前端开发中，cmmnjs模型和bpmnjs模型有许多类似可参照的地方，本文聚焦于cmmnjs的使用，与bpmn中类似的点将不做赘述。主要说明cmmn和bpmn的不同之处和节点的相关操作。

示例：项目地址 ，基于vue实现，但cmmnjs相关逻辑与框架无关，可直接迁移至其它框架。

一、节点类型

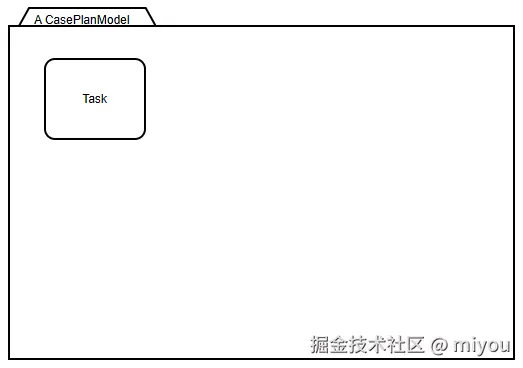

与bpmn相比，cmmn最大的特点是无固定顺序，它可以在节点上添加准入/准出条件，满足条件时，对应节点会进入激活/完成状态。以下是一个简单的cmmn流程，一个案例中包含着一个任务节点。


对应的xml文件为

<?xml version="1.0" encoding="UTF-8"?>
<cmmn:definitions xmlns:dc="http://www.omg.org/spec/CMMN/20151109/DC" xmlns:cmmndi="http://www.omg.org/spec/CMMN/20151109/CMMNDI" xmlns:cmmn="http://www.omg.org/spec/CMMN/20151109/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" id="Definitions_1" targetNamespace="http://bpmn.io/schema/cmmn">
  <cmmn:case id="Case_1">
    <cmmn:casePlanModel id="CasePlanModel_1" name="A CasePlanModel">
      <cmmn:planItem id="PlanItem_1" definitionRef="Task_1" />
      <cmmn:task id="Task_1" name="Task" />
    </cmmn:casePlanModel>
  </cmmn:case>
  <cmmndi:CMMNDI>
    <cmmndi:CMMNDiagram id="CMMNDiagram_1">
      <cmmndi:Size width="500" height="500" />
      <cmmndi:CMMNShape id="DI_CasePlanModel_1" cmmnElementRef="CasePlanModel_1">
        <dc:Bounds x="156" y="99" width="505" height="333" />
        <cmmndi:CMMNLabel />
      </cmmndi:CMMNShape>
      <cmmndi:CMMNShape id="PlanItem_1_di" cmmnElementRef="PlanItem_1">
        <dc:Bounds x="192" y="132" width="100" height="80" />
        <cmmndi:CMMNLabel />
      </cmmndi:CMMNShape>
    </cmmndi:CMMNDiagram>
  </cmmndi:CMMNDI>
</cmmn:definitions>

其中cmmn:case标签内是实际会被解析的流程，cmmndi:CMMNDI是对应的画布表现。

cmmn:casePlanModel代表一个案例，可以看到，casePlanModel标签内包裹着一个planItem和一个task，planItem的definitionRef属性指向task的id。

planItem是可执行元素的容器，task则是planitem的定义。通常说到的cmmn中的节点类型，指的是都是定义的类型task。

类似地，当给task节点上添加准入条件时，xml文件会表现为

      <cmmn:planItem id="PlanItem_1" name="我是测试文本" definitionRef="Task_1">
        <cmmn:entryCriterion id="EntryCriterion_0vbmr18" sentryRef="Sentry_0q8z91m" />
      </cmmn:planItem>
      <cmmn:sentry id="Sentry_0q8z91m" />
      <cmmn:task id="Task_1" />

planItem中包裹一个准入条件的标签entryCriterion，对应定义会指向真正的条件哨兵sentry。

cmmn中常见的节点类型：

  • CasePlanModel：案例根节点
  • 普通节点 task：普通任务 humantask：人工干预的任务，需要人操作后才执行的任务 casetask：调用另一个案例，实现案例嵌套 processtask：调用另一个流程（bpmn流程） decisiontask：执行决策逻辑（需要先定义好dmn决策表） stage：阶段，逻辑分组，可嵌套其它阶段或任务 milestone：里程碑，用于标记阶段性目标
  • 事件监听器：userEventListener、timerEventListener，用于监听用户事件、定时事件
  • 准入/准出规则：entryCriterion、exitCriterion，元素的开始/结束条件，创建对应元素时，在xml文件中会一一对应一个哨兵，通过哨兵中包裹的onPart和ifPart判断是否满足条件

除了常见节点外，cmmn中还包含很多在实现特定功能时使用的节点。

caseFileItem（案例上下文数据）、caseParameter（定义案例的输入/输出数据）、 textAnnotation（说明文本、会显示在画布上）、documentation（元素可附加的文本节点，不会显示在画布上）、 manualActivationRule、repetitionRule（节点规则，是否手动开始、是否重复执行等）

有些是会展示在画布上的真实元素，有些是仅用于实现功能的逻辑元素。

二、模块

cmmn中包含很多功能模块，模块的修改和自定义可参照bpmn。此处介绍一下开发中常用的模块，源码位置一般在diagram-js或cmmn-js中的/lib/features或navigation。

  • 基础模块：左侧栏palette、渲染renderer、元素点击后的功能框contextpad、事件监听eventBus
  • 元素控制模块： modeling：放置/移动元素、更新元素属性等 moddle：创建自定义元素 elementRegistry：获取元素 elementFactory：元素工厂，可通过createPlanItemShape、createCriterionShape等方法快速创建对应类型元素 画布功能模块： canvas、graphicsFactory：获取画布上的元素图形 selection：控制元素的选择，通过select、deselect等方法控制元素的选中/取消选中 zoomScroll：控制画布的移动和缩放功能 handTool、lassoTool：拖动、框选工具，通过activate、toggle等方法激活/切换 directEditing：标签编辑功能，通过activate(shape)方法可以激活画布上某个元素的标签编辑
  • 其它 commandStack：命令栈，cmmnjs中的每个操作都是下达了一个命令，会保存在commandStack中，通过undo、redo撤销/重做命令 rules：规则模块，控制元素在移动、连线时是否被允许的规则，在自定义该模块时可以通过addRule函数添加新规则。例如：
import RuleProvider from 'diagram-js/lib/features/rules/RuleProvider';

export default class CustomRules extends RuleProvider {
  constructor(eventBus) {
	super(eventBus);
  }
  init() {
    // 创建连线
    // 1500是优先级，需高于默认优先级1000，在默认规则前执行
    this.addRule('connection.create', 1500, (context) => {
        // 不可连线 返回false
        // 可连线时，要么不返回（遵循默认规则的返回）
        // 要么返回具体的连线类型，如
        // return { type: 'cmmn:PlanItemOnPart' }（元素与哨兵的连接，定义触发的onpart条件）
        // return { type: 'cmmn:Association' }（元素与注释信息的连接）
    });
    // 创建元素
    this.addRule('shape.create', 1500, function (context) {
        // 返回true/false
    });
    // 元素移动
    this.addRule('elements.move', 1500, function (context) {
	    // 返回true/false
    });
  }
}

CustomRules.$inject = ['eventBus'];

三、在项目中引入cmmnjs

1、安装依赖：cmmn-js、diagram-js 2、引入必要的样式文件

@import "cmmn-js/dist/assets/diagram-js.css";
@import "cmmn-js/dist/assets/cmmn-font/css/cmmn.css";
@import "cmmn-js/dist/assets/cmmn-font/css/cmmn-embedded.css";

3、初始化

import CmmnModeler from "cmmn-js/lib/Modeler";
// container可以直接传对应的dom元素或其id
  cmmnModeler = new CmmnModeler({
    container: container, // '#js-canvas'
  });

4、引入xml文件

  // diagramXML是xml文本
  cmmnModeler.importXML(diagramXML, function (err) {
    if (err) {
      console.error("导入出错", err);
      return;
    }
    console.log("导入成功");
  });
