在项目管理日益复杂的今天，清晰的可视化工具已成为团队高效协作的“数字中枢”。流程图、看板、时间线、甘特图、饼图等核心图表，共同构建起项目管理的可视化决策体系。
而DeepSeek智能图表生成，正为这场可视化革命注入全新动能。通过自然语言指令，即可在秒级生成专业级Mermaid图表代码，彻底打破传统工具“学习成本高、操作复杂”的局限。无论是紧急需求响应、方案快速验证，还是日常进度汇报，都能实现“所想即所得”的极致效率。这种AI增强的可视化工作流，正在重新定义项目管理的生产力边界。
1、流程图
流程图在项目管理中扮演着“可视化导航仪”的角色，它通过图形化的方式将复杂流程简化为直观的逻辑路径，帮助团队高效协作、降低风险。
以下是其核心价值：
- 降维沟通：复杂逻辑“一图胜千言”，减少会议时间。
- 预防风险：通过流程预演提前暴露潜在问题。
- 持续改进：基于流程图数据优化后续项目流程。
DeepSeek指令：
针对互联网产品研发测试流程，输出一个Mermaid格式的流程图`
输出代码：
graph TD
subgraph a[研发流程]
direction LR
A[开始] --> B[需求分析]
B --> C[需求评审与确认]
C --> D[系统设计]
D --> E[UI/UX设计]
E --> F[开发阶段]
end
subgraph b[测试流程]
direction LR
G[单元测试] --> H[代码审查]
H --> I[集成测试]
I --> J[系统测试]
J --> K[缺陷跟踪与管理]
K --> L[回归测试]
L --> M[用户验收测试（UAT）]
end
subgraph c[发布与监控]
direction LR
N[预发布环境验证] --> O[生产环境部署]
O --> P[上线监控]
P --> Q[性能优化与迭代]
Q --> R[结束]
end
a --> b --> c

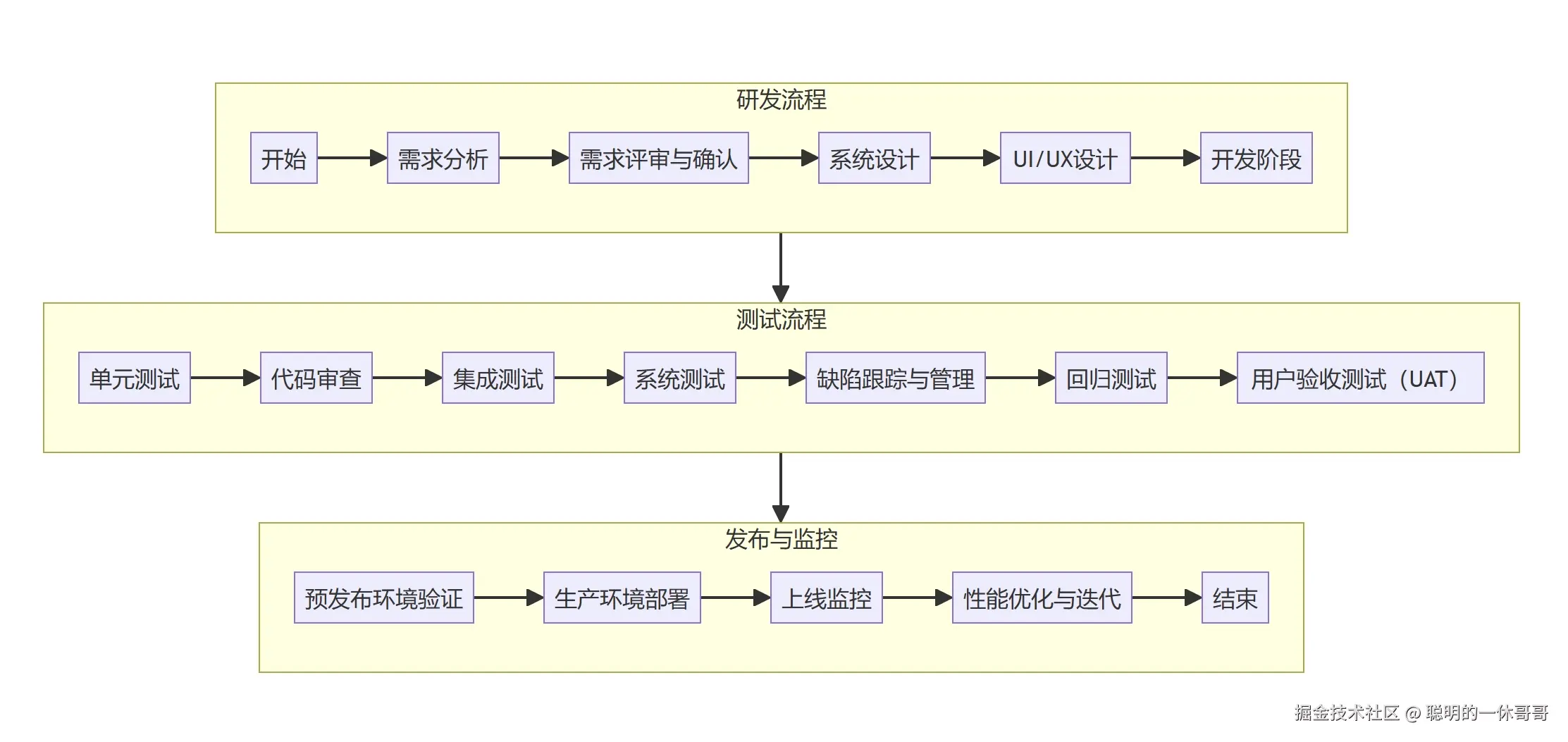

效果：
2、看板
看板（Kanban）是一种通过可视化工作流来优化资源流动的管理工具，起源于丰田生产系统。其核心是通过限制「进行中工作」（WIP）和优化流程，实现高效交付。
三大核心原则：
- 可视化流程：用看板直观展示任务状态（如待办/进行中/完成）
- 限制WIP：为每个阶段设置最大并行任务数，避免过载
- 持续改进：通过反馈循环优化流程和规则
DeepSeek指令：
针对所有项目，生成Mermaid格式的看板。
如
kanban
column [Title]
task [Description]
输出代码：
kanban
title 通用项目看板
column 待办
task 需求评审 #FF9800
task 技术方案设计 #4CAF50
task 数据库设计 #2196F3
column 进行中
task 前端开发 :active #FF5722
task API开发 :active #3F51B5
task 单元测试 :active #795548
column 阻塞
task UI资源等待 #F44336
task 第三方接口延迟 #E91E63
column 完成
task 登录模块开发 #8BC34A
task 用户管理模块测试 #009688
task CI/CD流程配置 #673AB7
style 待办 header-background #FFEB3B
style 进行中 header-background #FFC107
style 阻塞 header-background #FF5252
style 完成 header-background #4CAF50

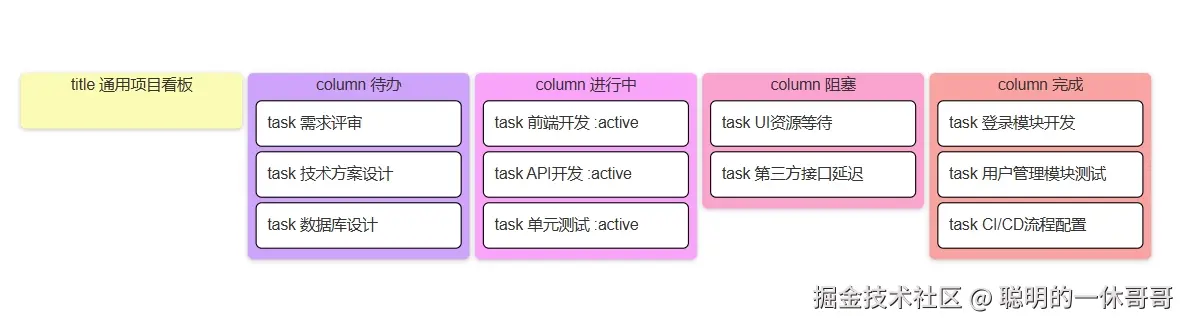

效果：
3、时间线
时间线（timeline）是直观展示项目全生命周期的可视化工具，通过时间轴标注关键节点、里程碑和阶段，帮助团队清晰理解项目推进节奏。
核心价值：
- 全局视角：将分散的任务按时间顺序串联，形成完整项目地图
- 风险预警：提前识别时间冲突，避免阶段重叠导致的资源争夺
- 决策支持：为优先级排序、资源分配提供时间维度参考
DeepSeek指令：
针对所有项目，以时间为维度，生成项目时间线，输出Mermaid代码。
输出代码：
timeline
title 2025年度项目时间线
axisFormat %Y-%m
section Q1
2025-01: 项目筹备
2025-02: 需求收集
2025-03: 财务系统升级
section Q2
2025-04: 订单管理系统重构
2025-05: 用户中心优化
2025-06: 中期复盘
section Q3
2025-07: 数据中台建设
2025-08: API网关升级
2025-09: 安全审计
section Q4
2025-10: 性能优化专项
2025-11: 年度总结规划
2025-12: 系统维护
效果：
4、甘特图
甘特图（Gantt Chart）是一种通过条状图形展示项目进度的工具，由亨利·甘特于1917年发明。它通过时间轴直观展示：
- 任务开始/结束时间
- 任务依赖关系
- 任务完成进度
- 关键路径节点
DeepSeek指令：
针对所有项目，生成甘特图，包含开发阶段、测试阶段，输出Mermaid代码。
输出代码：
gantt
title 通用项目甘特图
dateFormat YYYY-MM-DD
axisFormat %m-%d
section 开发阶段
需求评审 :done, des1, 2025-04-01, 5d
系统设计 :active, des2, after des1, 7d
编码实现 :crit, des3, after des2, 14d
单元测试 :des4, after des3, 7d
section 测试阶段
测试准备 :after des3, 3d
功能测试 :active, test1, after des4, 10d
缺陷修复 :test2, after test1, 5d
回归测试 :test3, after test2, 5d
section 交付
用户验收测试 :uat, after test3, 7d
生产部署 :deploy, after uat, 3d
效果：
gantt
title 通用项目甘特图
dateFormat YYYY-MM-DD
axisFormat %m-%d
section 开发阶段
需求评审 :done, des1, 2025-04-01, 5d
系统设计 :active, des2, after des1, 7d
编码实现 :crit, des3, after des2, 14d
单元测试 :des4, after des3, 7d
section 测试阶段
测试准备 :after des3, 3d
功能测试 :active, test1, after des4, 10d
缺陷修复 :test2, after test1, 5d
回归测试 :test3, after test2, 5d
section 交付
用户验收测试 :uat, after test3, 7d
生产部署 :deploy, after uat, 3d
5、饼图
饼图（Pie Chart）是一种通过扇形面积展示数据占比的图形工具，最早可追溯至1801年的统计图表。
其核心优势在于：
- 直观呈现比例关系
- 支持多维度分类对比
- 通过颜色编码强化信息传达
DeepSeek指令：
针对进行中的项目按照优先级进行分组统计，生成饼图，输出Mermaid代码。
输出代码：
pie
title 进行中项目优先级分布
"高优先级" : 5
"中优先级" : 3
"低优先级" : 2
效果：
pie
title 进行中项目优先级分布
"高优先级" : 5
"中优先级" : 3
"低优先级" : 2
