前言
Activiti作为开源业务流程管理（BPM）框架，广泛应用于企业审批、自动化流程等场景。
虽然，Flowable 后发优势很大，但 Activiti 依然是主流之一。
其实，主要是我之前只会用 Activiti。
工作流相关分享计划分为3次：
- 第一次，就是今天这篇文章，我们先尝试下 Cursor 生成流程图的效果；
- 第二次，通过一个完整模块的实现，展示 AI 在工作流类模块开发中的各类能力；
- 第三次，作为没有用过 Flowable 的我，尝试借助 AI 的能力，直接开发一个实例。
背景及任务
背景
依然是我们内部的协同办公平台，整个项目后端采用 Spring Boot + 原生Mybatis 实现，工作流采用的 Activiti7。
日常开发 Activiti 模块，各种任务节点、具体语法记起来还是比较麻烦的，尤其是流程节点多了之后，漏项、缺项非常难受，我们今天就尝试使用 AI 帮我们优化这块工作。
任务
前面介绍过，协同办公平台有个“项目信息”管理模块，主要管理我们的各个项目信息。
这次我们基于 Aciviti 为其增加一个立项审批功能。
操作过程
环境：Cursor + Claude 3.7，Chat/Ask 模式。
本次分享，未采用完整实例，流程图效果直接通过在线服务渲染，地址：www.bpmnmodeler.com/activiti-mo…
成功生成
本次任务确实碰到了挺多问题，这里先展示最后成功的效果，后面章节会列举碰到的问题，以便大家绕开。

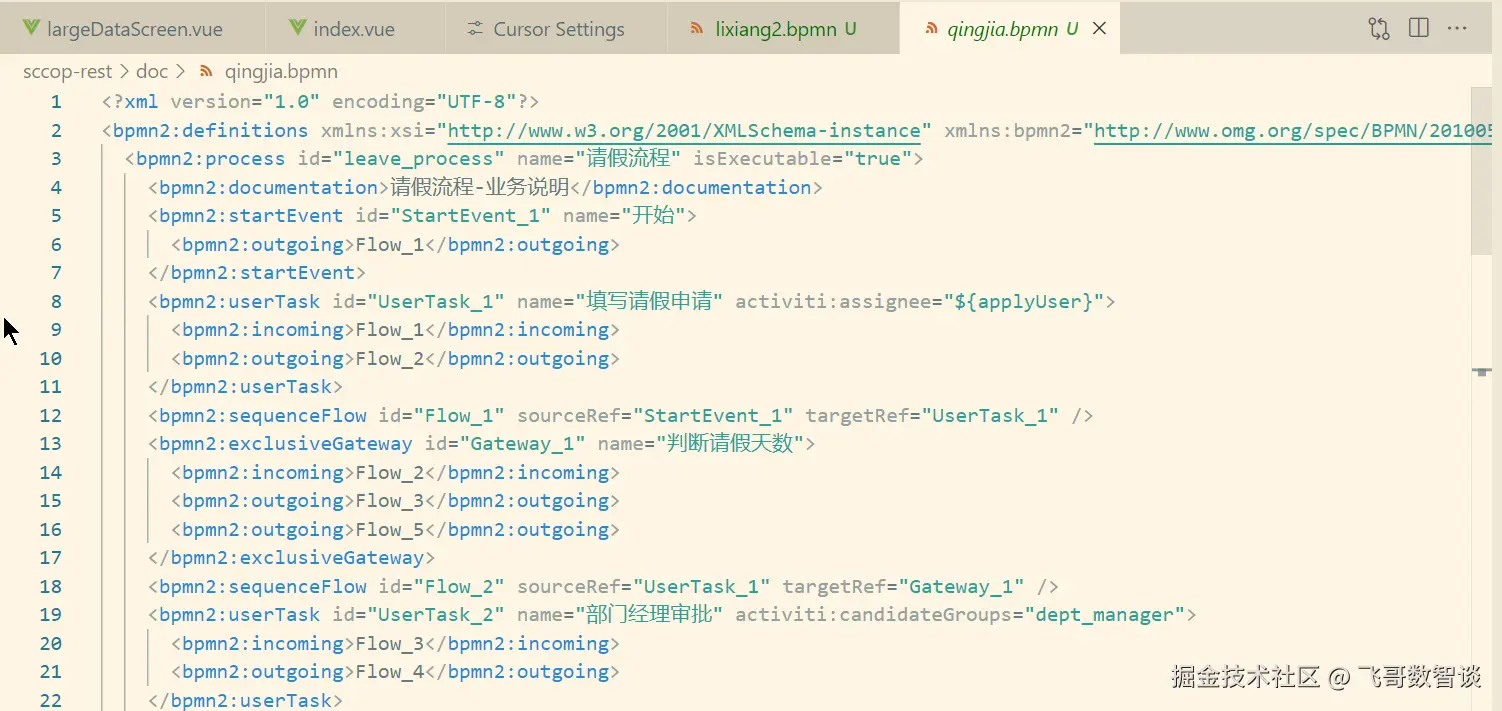

上下文：
一个经过验证可行的流程文件（bpmn文件）。
有了这个上下文之后，生成的流程图会参考样例生成 bpmn2 的 xml，否则，默认生成都是 bpmn 的，可视化时会报错。
提示词：
基于activiti7 实现一个项目立项审批流程，给出bpmn文件，要求符合BPMN 2.0 规范。
审批包括3级节点：部门经理审批、技术委员会审批、总经理审批。其中，部门经理节点审批人指定角色为部门经理的用户，技术委员会为多人会审，超过半数即可立项，总经理审批人为指定用户审批。
如果项目预算低于3万，部门经理审批后即可完成立项；
如果项目预算超过3万，低于10万，部门经理、技术委员会审批通过即可立项；
如果项目预算超过10万，必须经过部门经理、技术委员会、总经理审批才能立项。

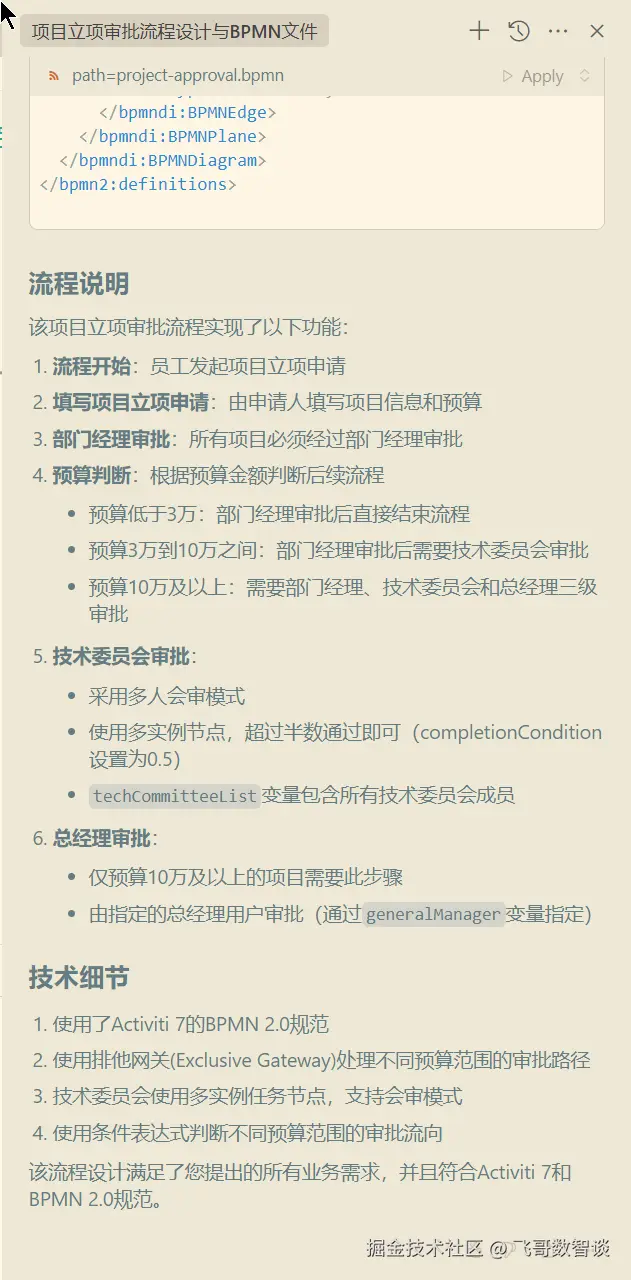

结果：

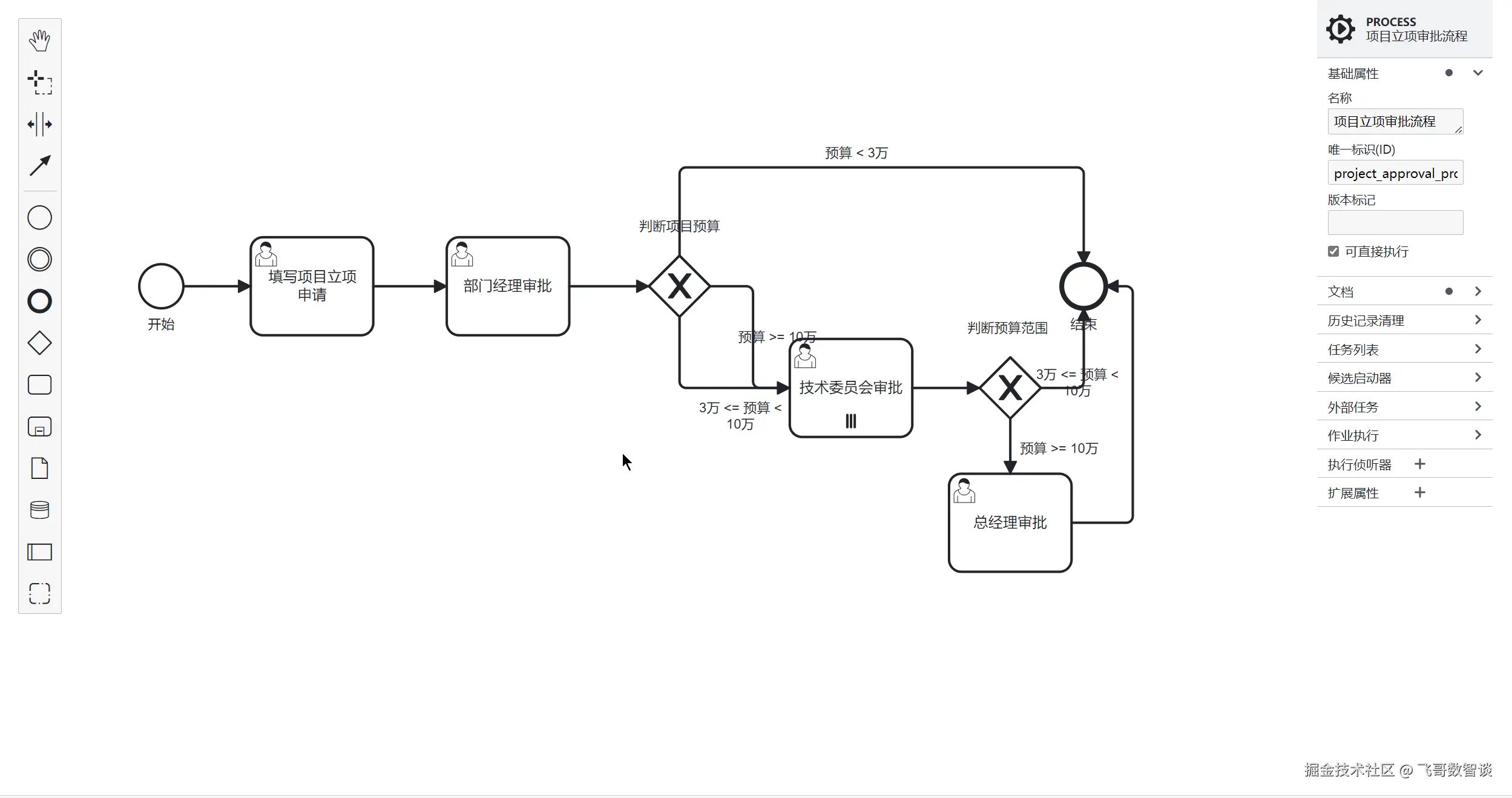

效果：
www.bpmnmodeler.com/activiti-mo… 上面在线预览。

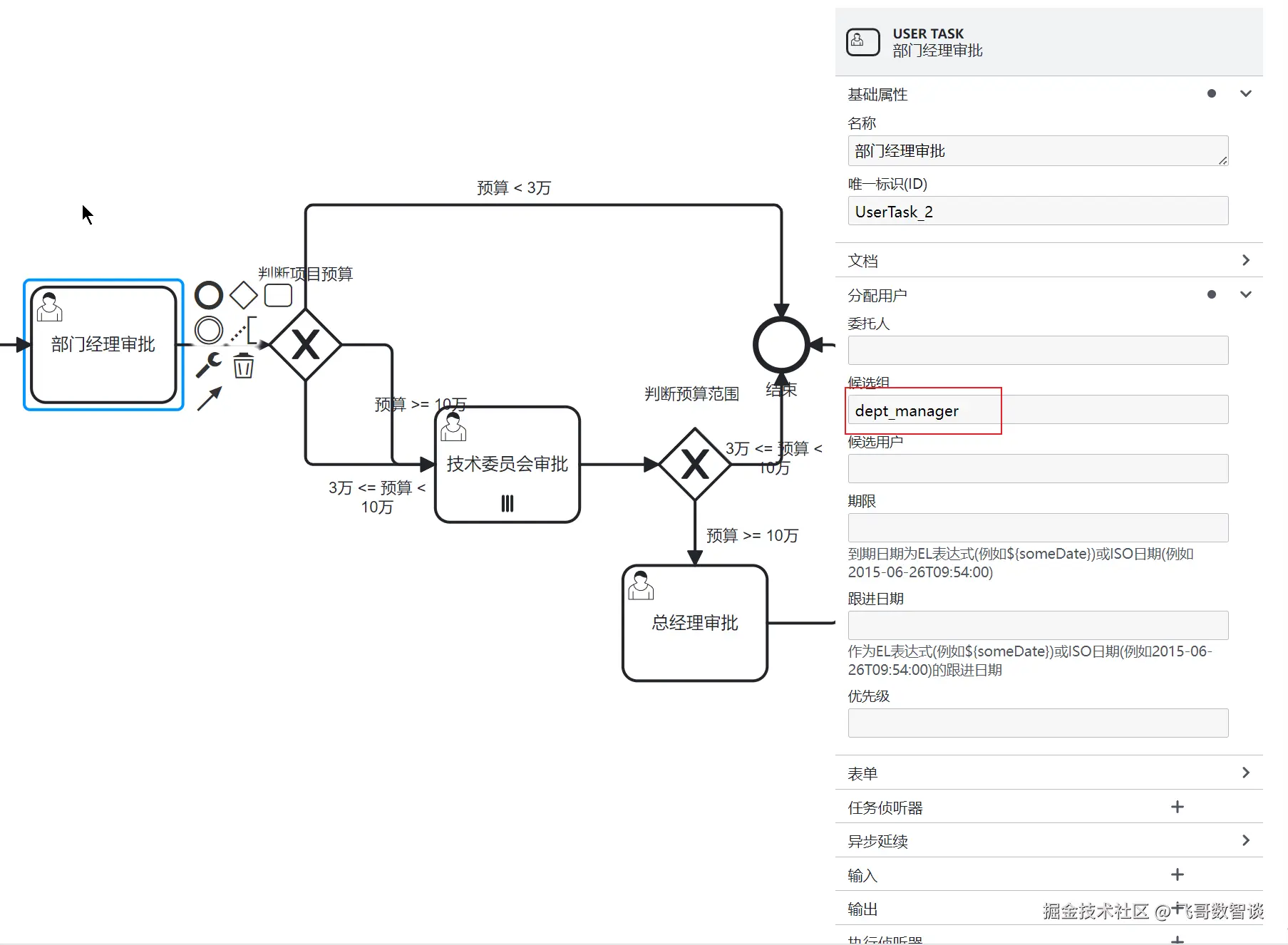

普通角色类审批节点，如下：

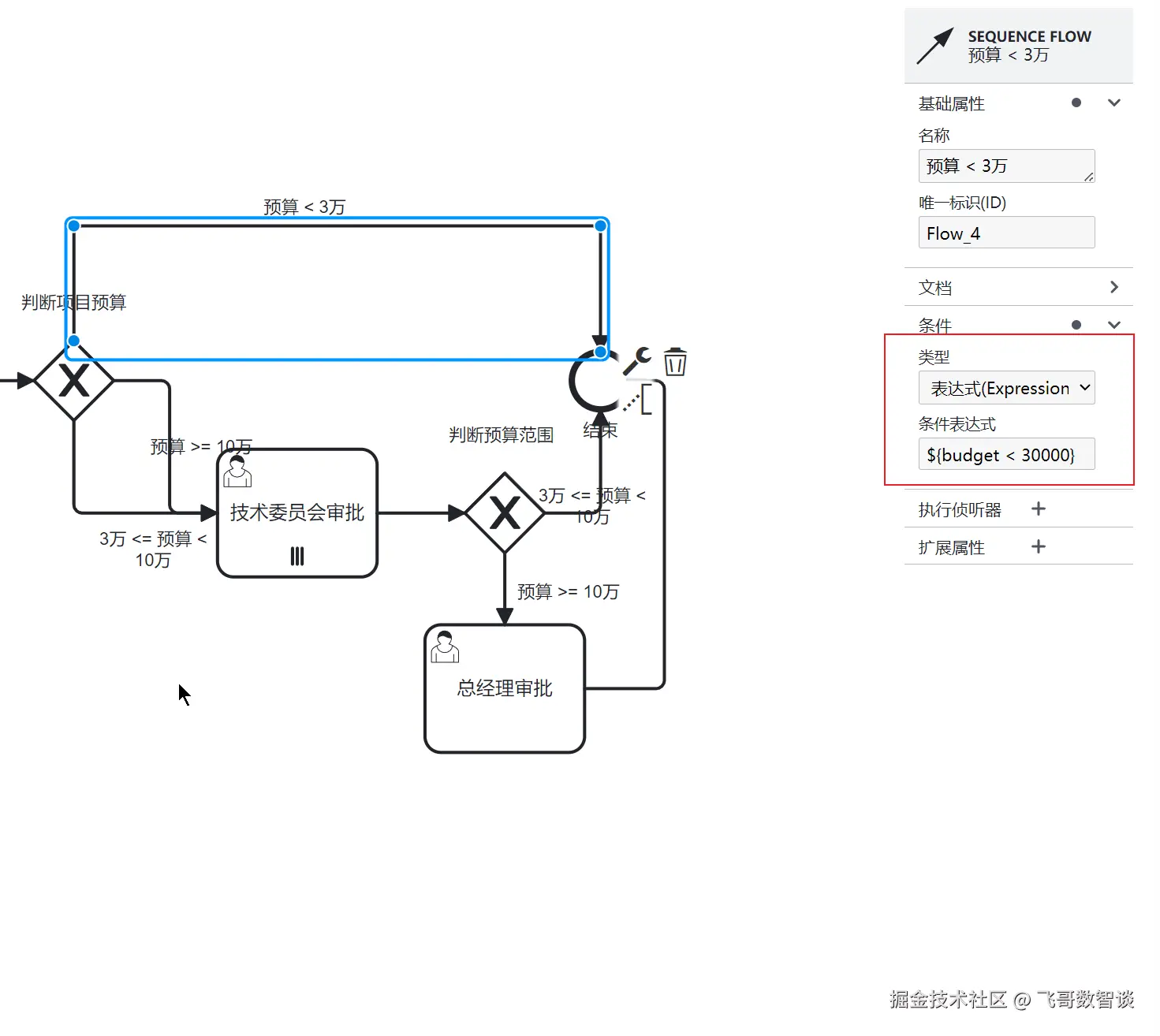

分支条件，如下：

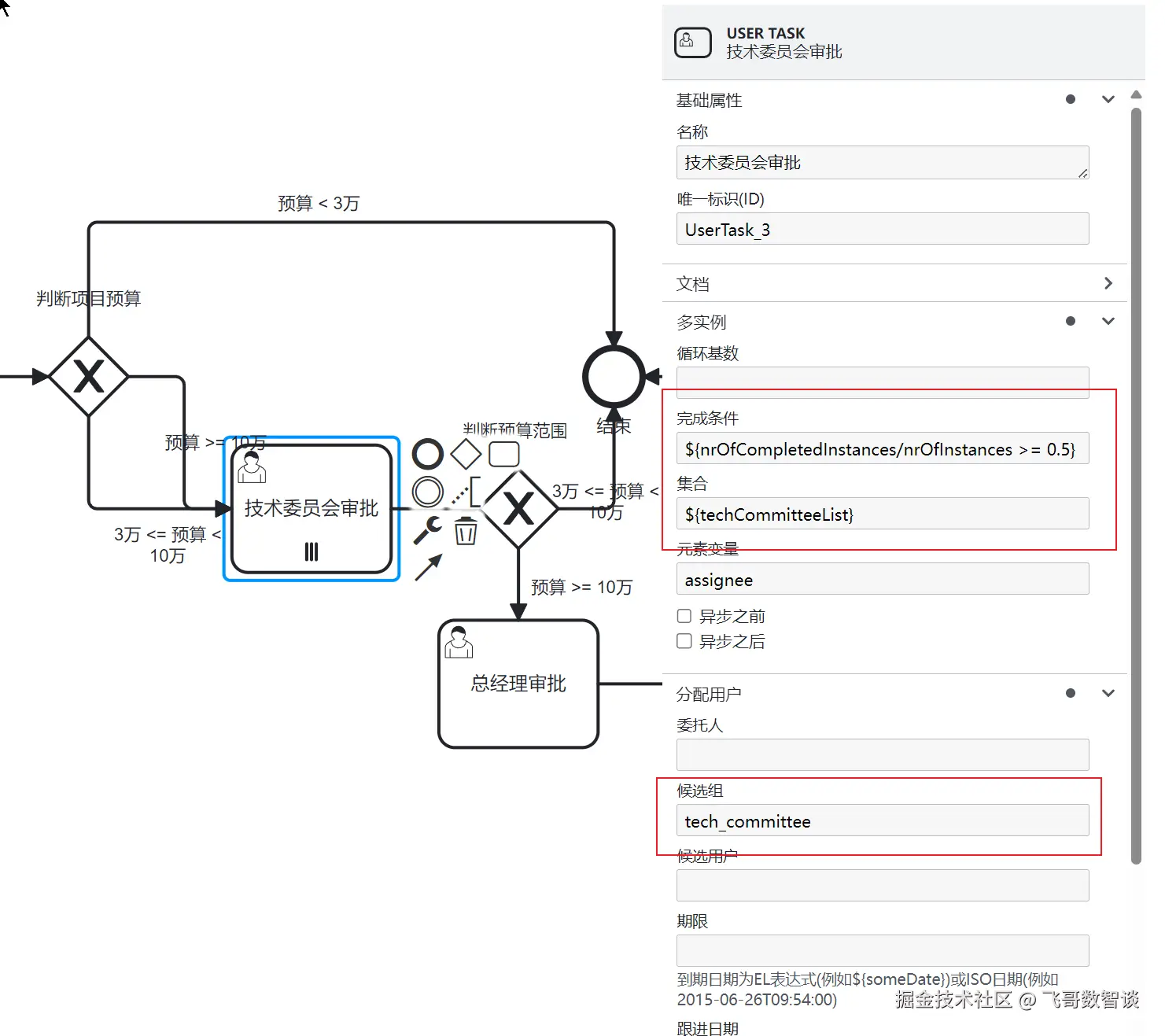

多人会签节点，如下：
错误经验
试验的时候，碰到了不少问题，搞的今天的文章推迟到了现在，大家可以留意下。
- 需要指定上下文，否则默认生成 bpmn 规范的流程图文件，当然，如果试验出来可用的提示词也可以。
- 注意指定 Activiti 版本，指定 BPMN2.0 规范，减少错误理解。
- 流程描述时，建议先总体描述主流程情况（即正确流程各节点信息），然后再补充各分支情况。后续，我也会尝试下直接草图生成。
总结
目前来看，效果还是不错的，最起码，不是超级复杂的 Activiti 流程图，还是可以节省不少功夫的。
AI研发新范式，又点亮了一个区域，暂且收工。
