mybatis架构

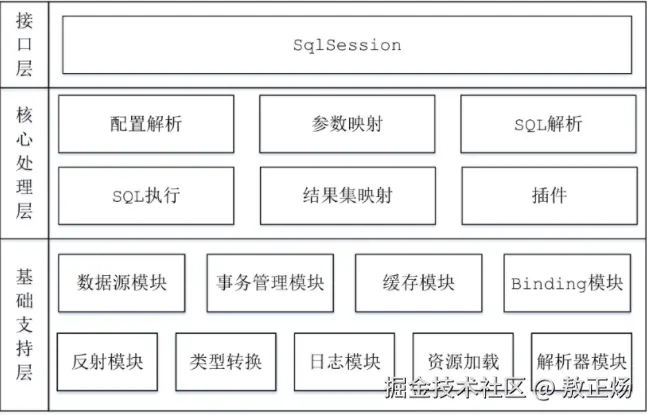

MyBatis 架构分为接口层、核心处理层和基础支持层，通过 SqlSession 提供操作入口，核心层实现 SQL 解析、执行及结果映射，支持动态 SQL 和插件扩展，基础层整合数据源、事务与缓存，适用于复杂查询和高性能场景。

一、接口层

核心模块：SqlSession 作用：

• 作为 MyBatis 对外的核心 API，提供操作数据库的入口（如 selectOne(), insert()）。
• 通过 getMapper() 方法动态生成 Mapper 接口的代理对象，将接口方法与 SQL 映射绑定。 协作流程：

// 示例：通过 SqlSession 获取 Mapper 并执行查询
try (SqlSession session = sqlSessionFactory.openSession()) {
    UserMapper mapper = session.getMapper(UserMapper.class); // 动态代理生成实现类
    User user = mapper.selectUserById(1); // 调用接口方法触发 SQL 执行
}

---

二、核心处理层

包含 SQL 生命周期管理的核心模块，具体如下：

1. 配置解析

• 作用：解析全局配置文件（mybatis-config.xml）和 Mapper XML 文件，构建 Configuration 对象。

• 关键内容：

  • 数据源、事务管理器、插件等全局配置。
  • Mapper 接口与 XML 的绑定关系。

2. SQL 解析

• 作用：将动态 SQL 标签（如 <if>, <foreach>）解析为可执行的静态 SQL。

• 示例：

  <!-- 动态 SQL 解析为静态 SQL -->
  <select id="findUser">
    SELECT * FROM user
    <where>
      <if test="name != null">name = #{name}</if>
    </where>
  </select>


  解析后生成：SELECT * FROM user WHERE name = ?。

3. 参数映射

• 作用：将 Java 方法的参数转换为 SQL 中的占位符（#{param}）。

• 支持类型：

  • 基本类型、POJO、Map、集合等。
  • 通过 @Param 注解指定参数名。

4. SQL 执行

• 执行器（Executor） ：

  • 类型：SimpleExecutor（默认）、ReuseExecutor（复用 Statement）、BatchExecutor（批量执行）。

  • 流程：

    0. 调用 StatementHandler 创建 PreparedStatement。
    1. 通过 ParameterHandler 设置参数。
    2. 执行 SQL 并返回结果。

5. 结果集映射

• 作用：将 JDBC 的 ResultSet 转换为 Java 对象。

• 关键组件：ResultSetHandler。

• 映射方式：

  • 自动映射（字段名与属性名一致）。
  • 手动配置 ResultMap（处理复杂嵌套对象）。

6. 插件（Plugin）

• 作用：通过拦截器扩展功能，如分页、SQL 日志、性能监控。

• 拦截点：Executor、StatementHandler、ResultSetHandler、ParameterHandler。

• 示例：

  @Intercepts({
      @Signature(type = Executor.class, method = "query", args = {...})
  })
  public class LogPlugin implements Interceptor {
      @Override
      public Object intercept(Invocation invocation) {
          System.out.println("SQL 执行日志...");
          return invocation.proceed();
      }
  }


---

三、基础支持层

为上层提供底层基础设施，包含以下模块：

1. 数据源模块

• 作用：管理数据库连接池（如 Druid、HikariCP）。

• 配置示例：

  <dataSource type="POOLED">
    <property name="driver" value="com.mysql.jdbc.Driver"/>
    <property name="url" value="jdbc:mysql://localhost:3306/test"/>
  </dataSource>


2. 事务管理模块

• 作用：控制事务提交与回滚。

• 实现类：

  • JdbcTransaction：基于 JDBC 的本地事务。
  • ManagedTransaction：由容器（如 Spring）管理事务。

3. 缓存模块

• 一级缓存：SqlSession 级别的缓存，默认开启。
• 二级缓存：需手动开启，跨 SqlSession 共享。
• 自定义缓存：支持集成 Redis、Ehcache 等。

4. Binding 模块

• 作用：将 Mapper 接口与 XML 文件或注解中的 SQL 绑定。
• 实现原理：动态代理 + 方法签名匹配。

5. 反射模块

• 作用：动态操作 Java 对象属性，用于参数设置和结果映射。
• 工具类：MetaObject、Reflector。

6. 类型转换

• 作用：处理 Java 类型与 JDBC 类型的转换（如 String ↔ VARCHAR）。
• 组件：TypeHandler（如 StringTypeHandler、DateTypeHandler）。

7. 日志模块

• 作用：记录 SQL 执行日志，支持集成 Log4j、SLF4J 等日志框架。

8. 资源加载

• 作用：加载配置文件、Mapper XML 等资源文件。
• 工具类：Resources。

9. 解析器模块

• 作用：解析 XML 配置文件（如 mybatis-config.xml）和注解中的 SQL。
• 关键类：XPathParser、XMLMapperBuilder。

---

四、架构协作流程图

接口层: SqlSession
核心处理层
配置解析
SQL 解析
参数映射
SQL 执行
结果集映射
插件
基础支持层
数据源模块
事务管理模块
缓存模块
Binding 模块
反射模块
类型转换
日志模块
资源加载
解析器模块

---

五、架构优势总结

0. 分层解耦：接口层、核心层、支持层职责清晰，便于扩展和维护。
1. 灵活控制 SQL：动态 SQL 和手动映射支持复杂场景。
2. 高效执行：通过批处理、缓存机制优化性能。
3. 强扩展性：插件机制可定制功能（如分页、审计）。

---

六、适用场景

• 复杂查询：多表关联、动态条件拼接。
• 遗留系统：非标准表结构适配。
• 高性能批处理：大数据量插入/更新（BatchExecutor）。
• 定制需求：通过插件实现 SQL 日志、分页等功能。
