IM聊天系统总结

CoderLiz
124 阅读7分钟

项目描述 ： 基于Nginx实现基本的点播和直播功能，基于WebSocket实现了IM在线聊天系统

项目亮点：

  1. 对接短信验证码实现手机号注册登录，并使用Cosid框架生成分布式唯一ID

  2. 引入rtmp模块实现视频点播和直播功能，并通过心跳机制来检测用户行为来减少网络资源消耗

  3. 使用Rocket MQ实现IM系统的消息处理和转发功能，解决了Session无法序列化共享的问题

  4. 使用Redis中间件解决跨进程的消息推送服务，实现多个IMServe的数据共享

  5. 实现了IM系统的水平扩展，简单设计与实现了IM集群架构

怎么对接验证码的？

使用第三方云服务厂商SDK，直接配置点账号，令牌什么的就行了

先根据用户手机号在redis中找一下是否存在，如果存在给用户一个申请频繁的提示

没有的话就在redis中保存用户的手机号和随机的一个验证码，并设置过期时间

然后发送这个验证码

为什么要使用分布式唯一ID？

大的方面来说，随着应用越来越大，通常需要通过集群化部署来分摊计算、存储压力。 应用服务的无状态设计使其具备了伸缩性

但对于有状态的数据库就不那么容易了，此时数据库变成系统的性能瓶颈是显而易见的。所以通常需要分库分表，而分片算法就需要这种分布式唯一ID的设计

还有你像因为是微服务，将来可能部署多个实例，所以需要分布式唯一ID

为什么使用Cosid框架？

我先讲一下传统的唯一主键生成策略

第一种：数据库自增：使用简单，很多框架都有封装，但是跟当前业务不符合，而且数据库压力大（高并发请求下数据库连接数变多，而且涉及到表锁或者行锁的竞争导致性能下降，还有也可能受到网络延迟的影响）

第二种：应用自己生成：比如UUID使用简单，但是字符串对数据库不太友好，其他的像雪花算法可能出现时钟回拨问题，工作进程位不好设置，而且序列位为不递增

第三种：使用美团的Leaf框架，双Buffer，10%的阈值去申请，而且一次申请多个ID，减少网络请求，但是美团这个强依赖于DB，而且不灵活（水平扩展），所以使用Cosid框架。

Cosid框架使用比较简单，支持多种分布式ID生成算法（SnowflakeId、SegmentId、SegmentChainId），而且可以设置Buffer的阈值什么的，比较灵活

怎么实现基于Nginx的点播和直播的？

Java的话其实是不适合做音视频项目的，因为音视频处理需要对底层做很多数据处理，Java是通过JVM虚拟机来和底层交互的，所以通常需要借助第三方的框架或者模块来实现

常见的流媒体直播协议主要有RTSP、RTMP、和HLS

  • RTSP：是一个基于TCP的流媒体传输协议，用来控制流媒体数据的传输，它定义了如何初始化和控制多媒体的传输，RTSP通常延迟较低，但是技术实现比较复杂，通常用于防盗视频监控场景。JavaCV 库集成 RTSP 流实现
  • RTMP：主要用于 Flash 应用中的直播和点播，在PC端有很大的市场，应用广泛。所以选择了这个
  • HLS：苹果公司的基于HTTP的视频传输协议，兼容性强，它最主要的是使用了分片，它需要将直播下载为一个个分片的文件才能播放，所以延迟可能高一点

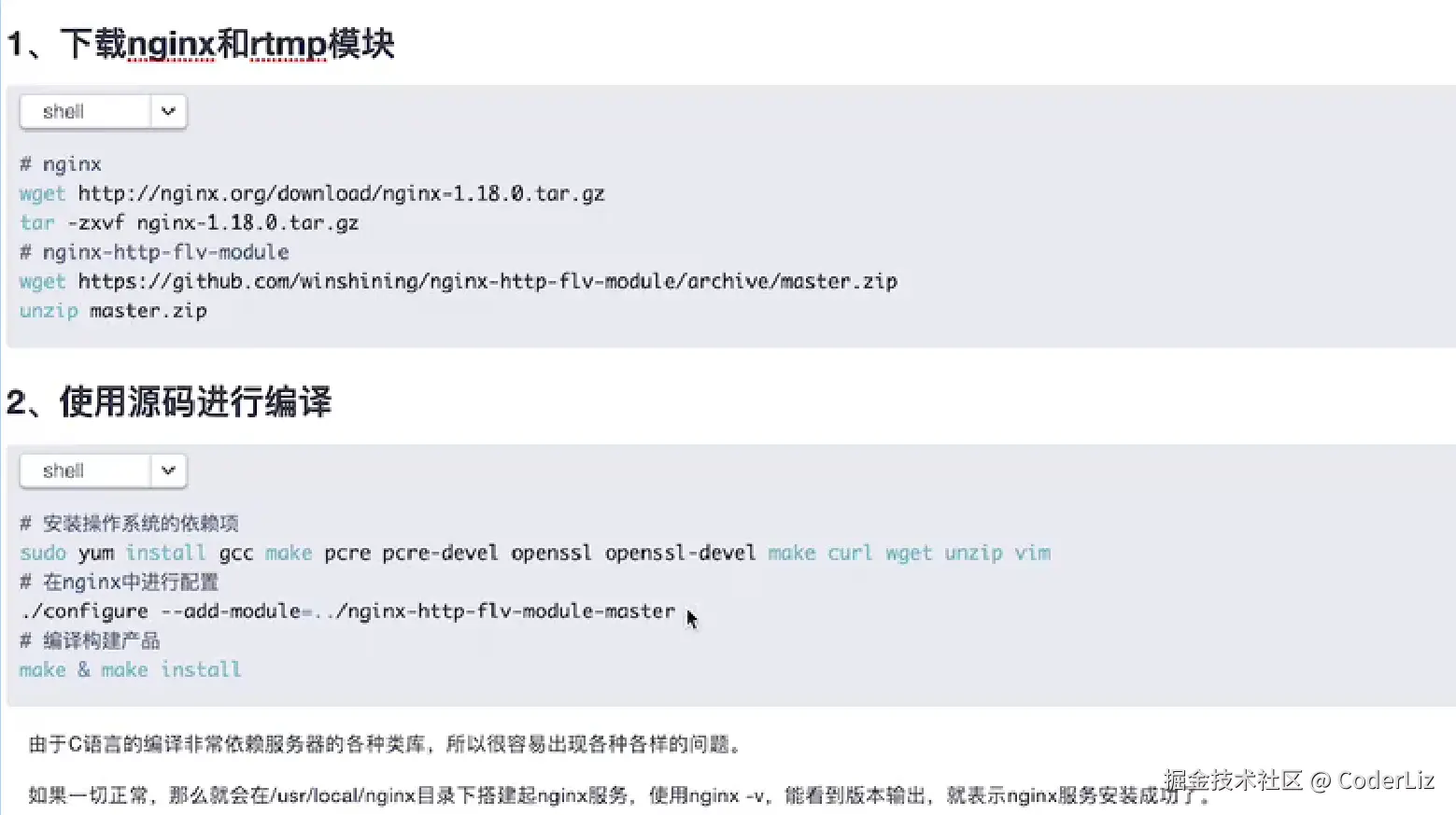

下载nginx和 Nginx 的第三方模块：nginx-rtmp

正常安装成功后，会在/user/local下有一个nginx目录

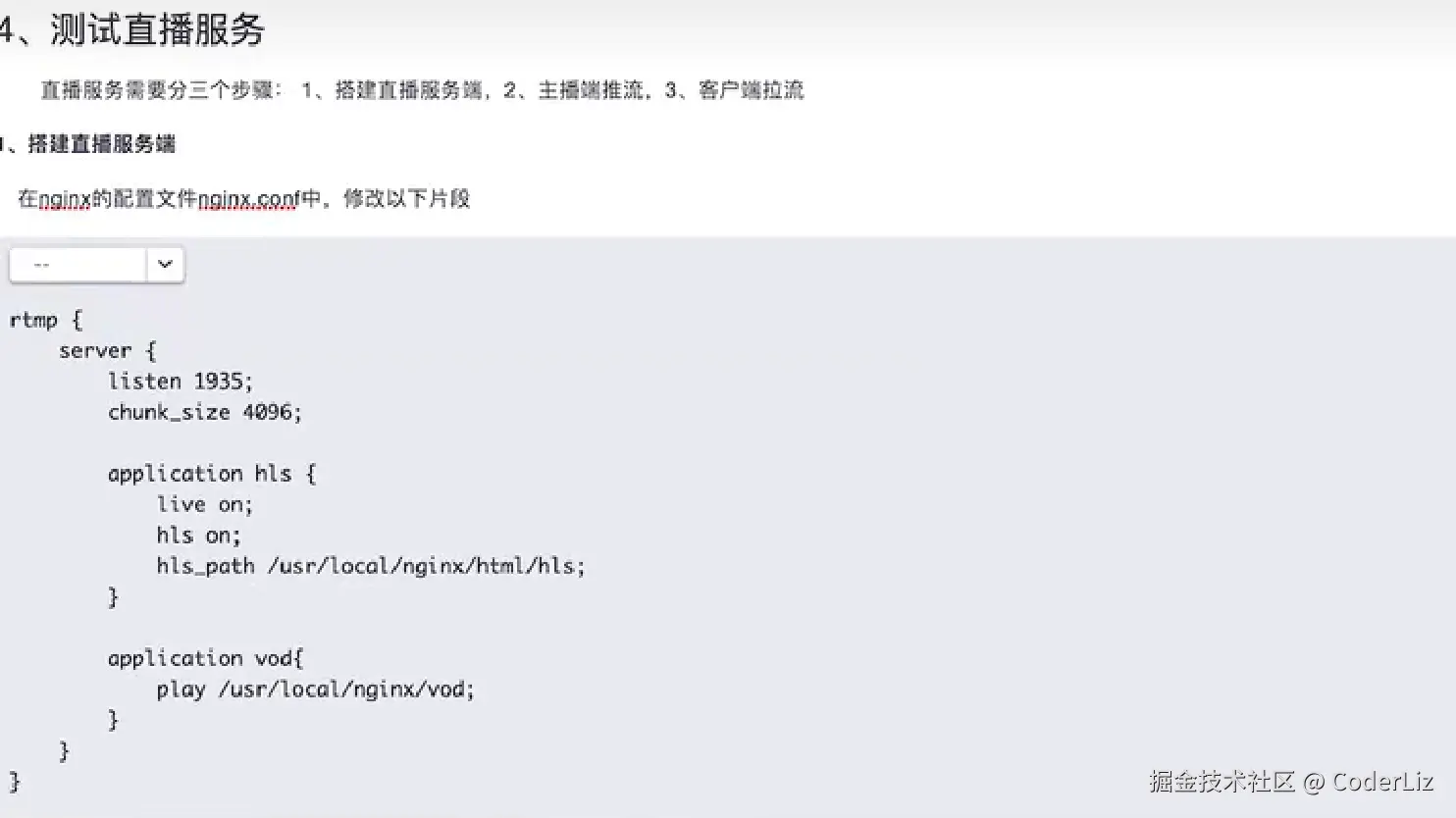

然后一起编译安装，然后配置nginx，在rtmp 块下配置路径什么的

直播的话配置hls地址，切片缓存目录保存.ts文件

然后使用OBS推流，填写hls地址，不同的秘钥对应不同的直播间，然后客户端拉流（地址上加上秘钥）

使用http协议也可以拉流，地址上是索引文件

客户端是使用video.js来配合http协议的拉流来读取，会有跨域问题，所以考虑容器等

可以使用ffmpeg来对音视频进行格式转换

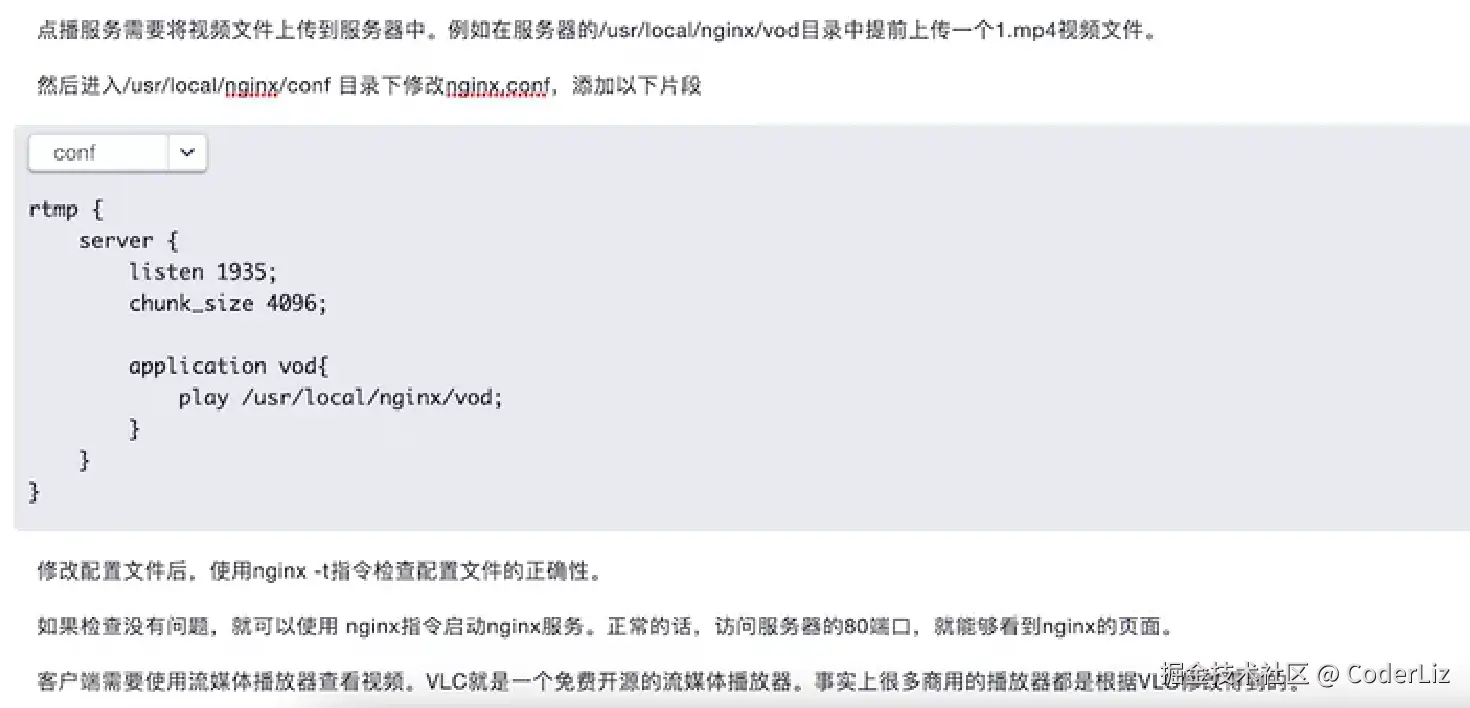

点播的话，把视频文件单独作为一个条目，然后http请求单独来访问

直播：

怎么样过心跳检测来减少网络资源消耗？

有一个map记录每一个Session给服务器发消息的时间

就是后端每隔几秒去检测当前用户有没有发过消息，如果没有就关闭它的链接

IM系统为什么要进行水平扩展？

IM系统是一个微服务，将来部署多个实例，也就是水平扩展。主要是为了提高系统的高连接下的扩展性和可用性

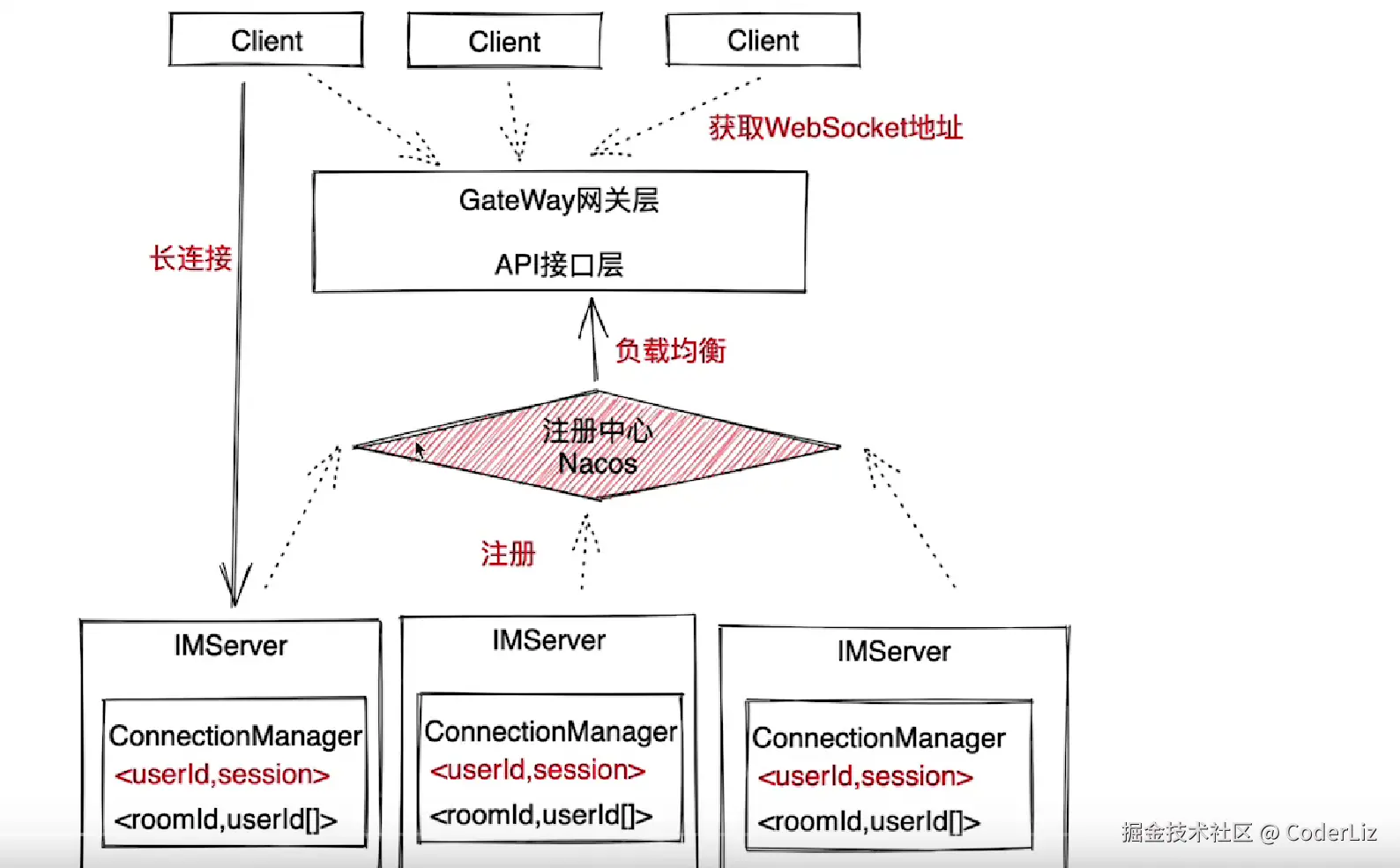

IM系统怎么实现水平扩展的？

思路是都注册到nacos上面，然后写一个服务专门去查询这些实例，然后根据负载均衡或者别的策略返回一个实例

因为这个接口是开放的，所以加了一层token鉴权，服务除了返回服务地址外，还会返回一个随机Token存入redis中，Val为用户ID，在前端与IM系统建立连接的时带上token，IM系统去redis中验证Token是否合法，不合法就拒绝请求

IM系统为什么要进行集群扩展？

虽然IMServer实现了请求接入时的负载均衡功能，但是每一个IMServer的ConnectionManager（链接管理器）中保存的Session缓存和房间与用户数据信息还只是保存在每一个应用的内存中，因此如果多个前端的长连接建立在不同的IMServer上，那么就算它们进入了同一个直播间，也是无法实现跨进程的消息推送的。因此还要实现多个IMServer服务实例的集群化设计

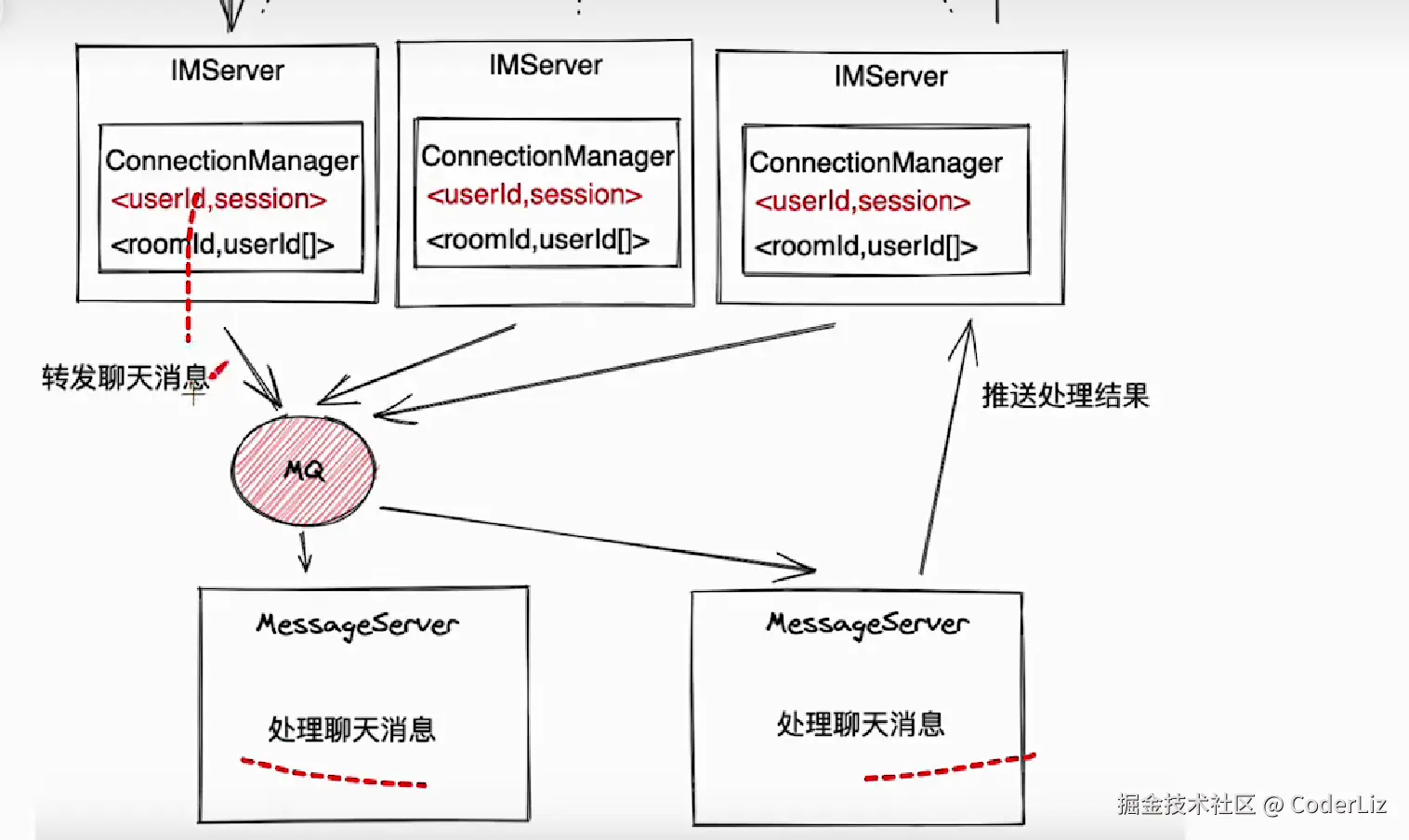

IM系统怎么进行集群扩展？

集群扩展就是引入第三方组件MQ，讲所有的消息推到MQ上，然后写一个单独的Server服务单独去拉取MQ上的消息，同时进行一些处理，设置每隔5条消息推送到这些所有的实例上

Nginx是什么？

是一个高性能的HTTP和反向代理服务器，可以作为静态内容的Web服务器

可以做反向代理服务器，负载均衡，API网关

反向代理是相对于正向代理来说的。

正向代理是在客户端和服务端之间，客户端的请求首先发送到正向代理服务器，然后由代理服务器向目标服务器转发请求，并获取响应后返回给客户端。

反向代理是位于服务端，客户端并不直接与目标服务器通信，而是将请求发送到反向代理服务器，然后由反向代理将请求转发到后端的一组服务器之一，并从选定的服务器获取响应后返回给客户端。

主要区别是客户端知不知道它正在与代理服务器通信。并且正向代理更侧重于客户端的需求，而反向代理更侧重于服务器端的需求。

IM系统

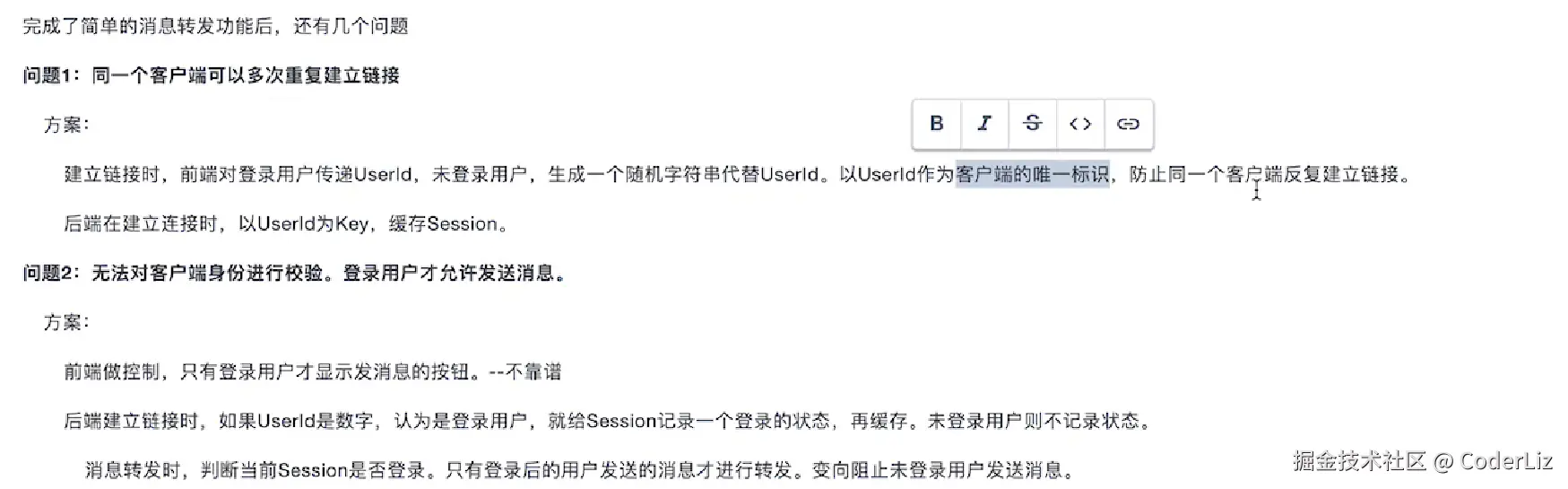

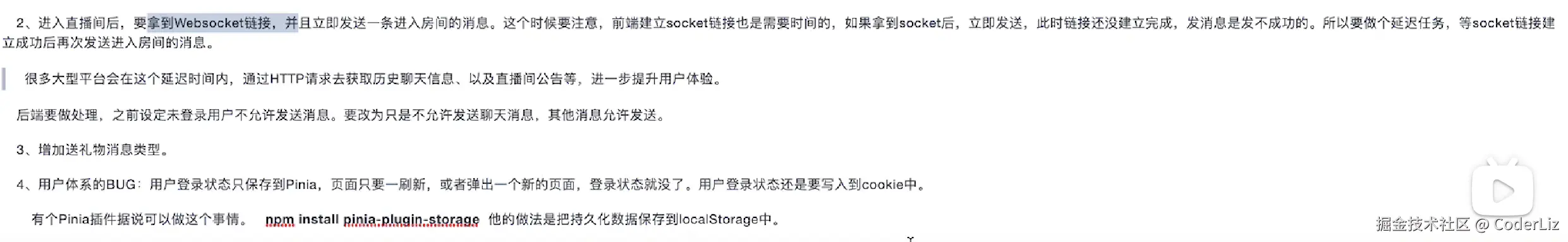

消息转发：一个Session代表了服务端与客户端建立的一个长连接，将Session保存下来，就可以实现长连接的复用，进行消息转发

通过一个全局容器将所有客户端的Session保存下来，实现消息转发

对于webSocket的controller来说，一个线程对应一个controller

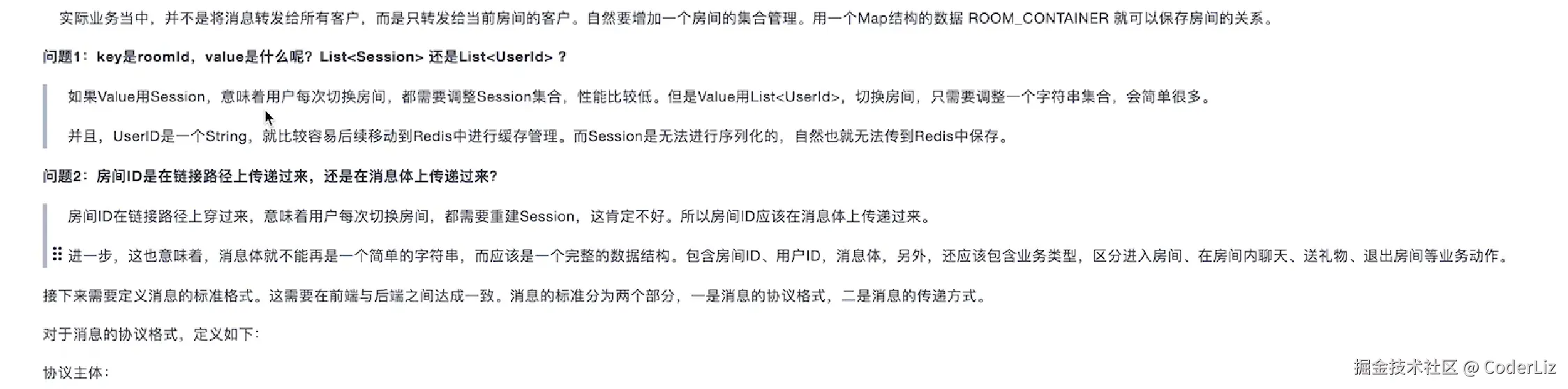

关于房间路由：

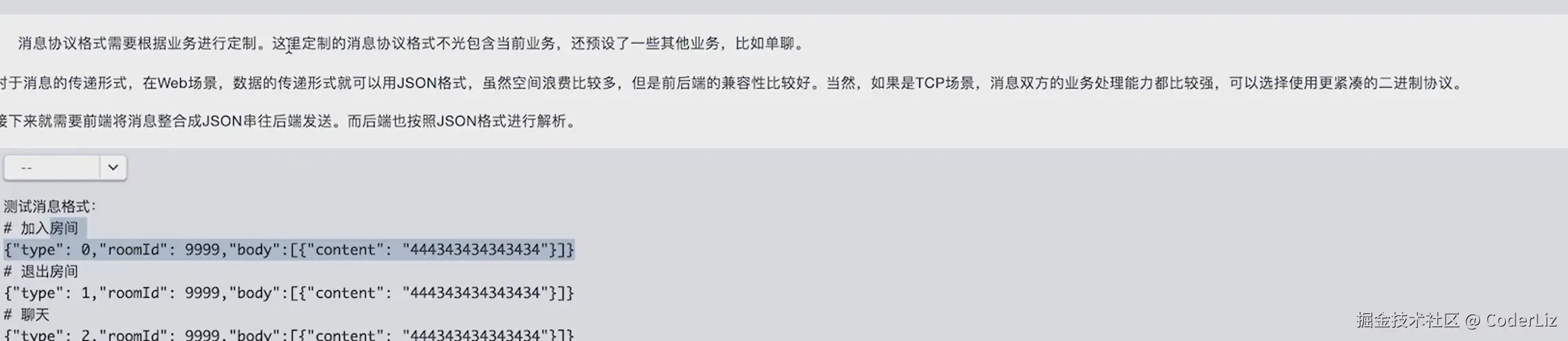

定义消息体：

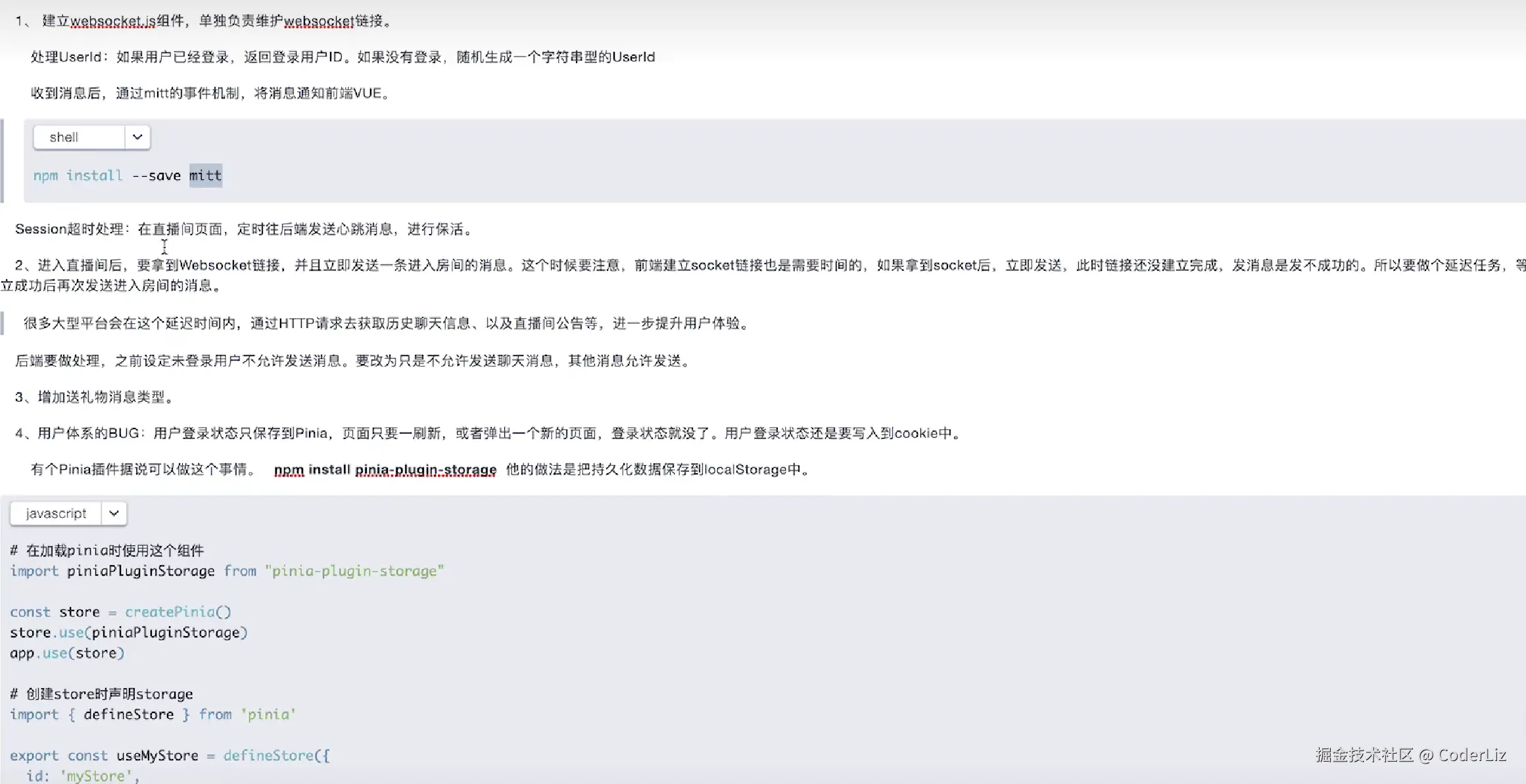

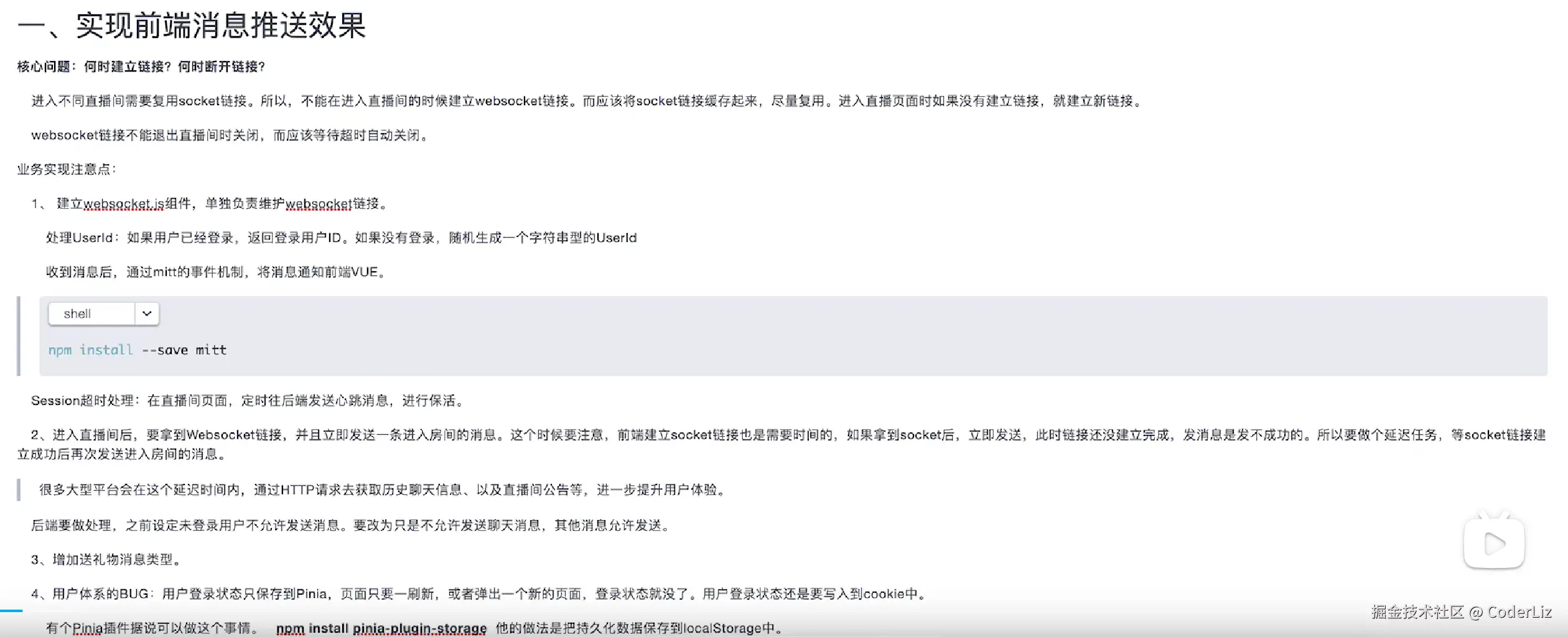

前端消息推送处理：

mitt：

系统结构：
