033-QtShadowDialog

QtShadowDialog

QWidget实现无边框带阴影窗体技术调研报告

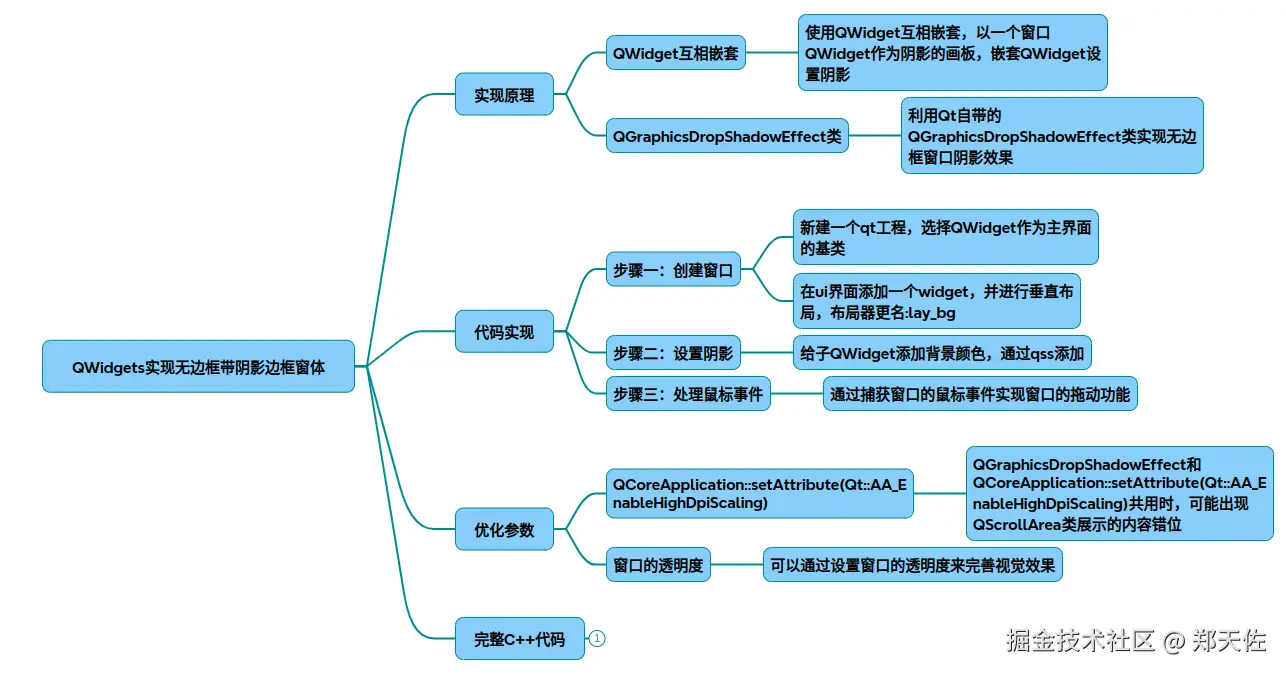

一、实现原理

1. 核心机制 无边框实现：通过

Qt::FramelessWindowHint

标志去除系统默认边框。

• 阴影效果：

方案一：使用 QGraphicsDropShadowEffect 类实现快速阴影。

方案二：重写 paintEvent 使用 QPainter 绘制自定义阴影。

2. 窗口状态管理 全屏/局部切换：通过 showFullScreen() 和 showNormal() 控制窗口状态，结合 windowState() 判断当前状态。 透明背景： setAttribute(Qt::WA_TranslucentBackground) 确保阴影可见。

二、实现流程图

graph TD
    A[创建QWidget基类窗口] --> B{设置无边框}
    B -->|Qt::FramelessWindowHint| C[启用透明背景]
    C --> D{选择阴影方案}
    D -->|方案一| E[应用QGraphicsDropShadowEffect]
    D -->|方案二| F[重写paintEvent绘制阴影]
    E --> G[处理窗口拖动事件]
    F --> G
    G --> H[状态切换优化]
    H --> I[输出最终窗体]

三、代码实现（方案二：QPainter绘制）

#include <QWidget>
#include <QPainter>
#include <QMouseEvent>
#include <QPropertyAnimation>

class ShadowWindow : public QWidget {
    Q_OBJECT
public:
    ShadowWindow(QWidget *parent = nullptr) : QWidget(parent) {
        // 无边框设置
        setWindowFlags(Qt::FramelessWindowHint);
        setAttribute(Qt::WA_TranslucentBackground);

        // 阴影参数
        m_radius = 10;          // 圆角半径
        m_offset = QPoint(0, 0); // 阴影偏移
        m_blurRadius = 20;      // 阴影模糊半径
        m_color = QColor(0, 0, 0, 100); // 阴影颜色
    }

protected:
    void paintEvent(QPaintEvent *event) override {
        QPainter painter(this);
        painter.setRenderHint(QPainter::Antialiasing);

        // 绘制阴影
        QLinearGradient gradient(rect().topLeft(), rect().bottomRight());
        gradient.setColorAt(0,  m_color);
        gradient.setColorAt(1,  Qt::transparent);
        painter.setBrush(gradient);
        painter.setPen(Qt::NoPen);
        painter.drawRect(rect().adjusted(-m_blurRadius,  -m_blurRadius, m_blurRadius, m_blurRadius));

        // 绘制圆角主体
        QPainterPath path;
        path.addRoundedRect(rect().adjusted(m_blurRadius,  m_blurRadius, -m_blurRadius, -m_blurRadius), m_radius, m_radius);
        painter.fillPath(path,  Qt::white);
    }

    void mousePressEvent(QMouseEvent *event) {
        if (event->button() == Qt::LeftButton) {
            m_dragPos = event->globalPos() - frameGeometry().topLeft();
            event->accept();
        }
    }

    void mouseMoveEvent(QMouseEvent *event) {
        if (event->buttons() & Qt::LeftButton) {
            move(event->globalPos() - m_dragPos);
            event->accept();
        }
    }

private:
    int m_radius;
    QPoint m_offset;
    int m_blurRadius;
    QColor m_color;
    QPoint m_dragPos;
};

四、优化参数配置表

参数	作用描述	推荐取值范围	示例代码片段
m_radius	圆角半径	5-20像素	m_radius = 10;
m_blurRadius	阴影模糊半径	10-30像素	m_blurRadius = 20;
m_color	阴影颜色（带透明度）	QColor(0,0,0,100)	m_color = QColor(0,0,0,100);
AA_EnableHighDpi	高DPI缩放适配	true/false	QCoreApplication::setAttribute(Qt::AA_EnableHighDpiScaling);

五、技术调研对比

方案	优点	缺点	适用场景
QGraphicsDropShadow	代码简洁，跨平台兼容性好	高DPI下可能出现错位1	快速开发，简单阴影需求
QPainter自定义绘制	完全控制阴影形状和动画	需要手动处理性能优化	高级视觉效果，动画需求
系统API调用	原生系统阴影效果	跨平台实现复杂9	对系统一致性要求高的场景

---

六、结构图说明

classDiagram
    QWidget <|-- ShadowWindow
    ShadowWindow --> QGraphicsDropShadowEffect: 方案一
    ShadowWindow --> QPainter: 方案二
    ShadowWindow --> QMouseEvent: 拖动事件处理
    ShadowWindow --> QPropertyAnimation: 动画效果

七、全屏与局部状态处理

void ShadowWindow::toggleWindowState() {
    if (isFullScreen()) {
        showNormal();
        // 调整阴影参数
        m_blurRadius = 20;
        update();
    } else {
        showFullScreen();
        // 优化全屏阴影
        m_blurRadius = 10;
        update();
    }
}

八、注意事项

1. 性能优化：复杂阴影建议使用QPainter.setRenderHint(QPainter::HighQualityAntialiasing)。
2. 跨平台测试：Windows/Linux/Mac的阴影渲染可能存在差异，需单独测试。
3. 动画兼容性：结合QPropertyAnimation时需注意阴影效果的平滑过渡。
