大家好，我是极特，大厂技术团队负责人
近期有不少小伙伴都在问："你的架构图怎么画的？"、"考虑出个画图的艺术吗？"、"写一篇吧！"
面对大家的热情，决定还是跟大家分享下用AI秒出高质量快速出架构图、流程图等的方法，让你的文档瞬间高大上！无论你是小白还是进阶用户，都能从中获益！
01.效果展示

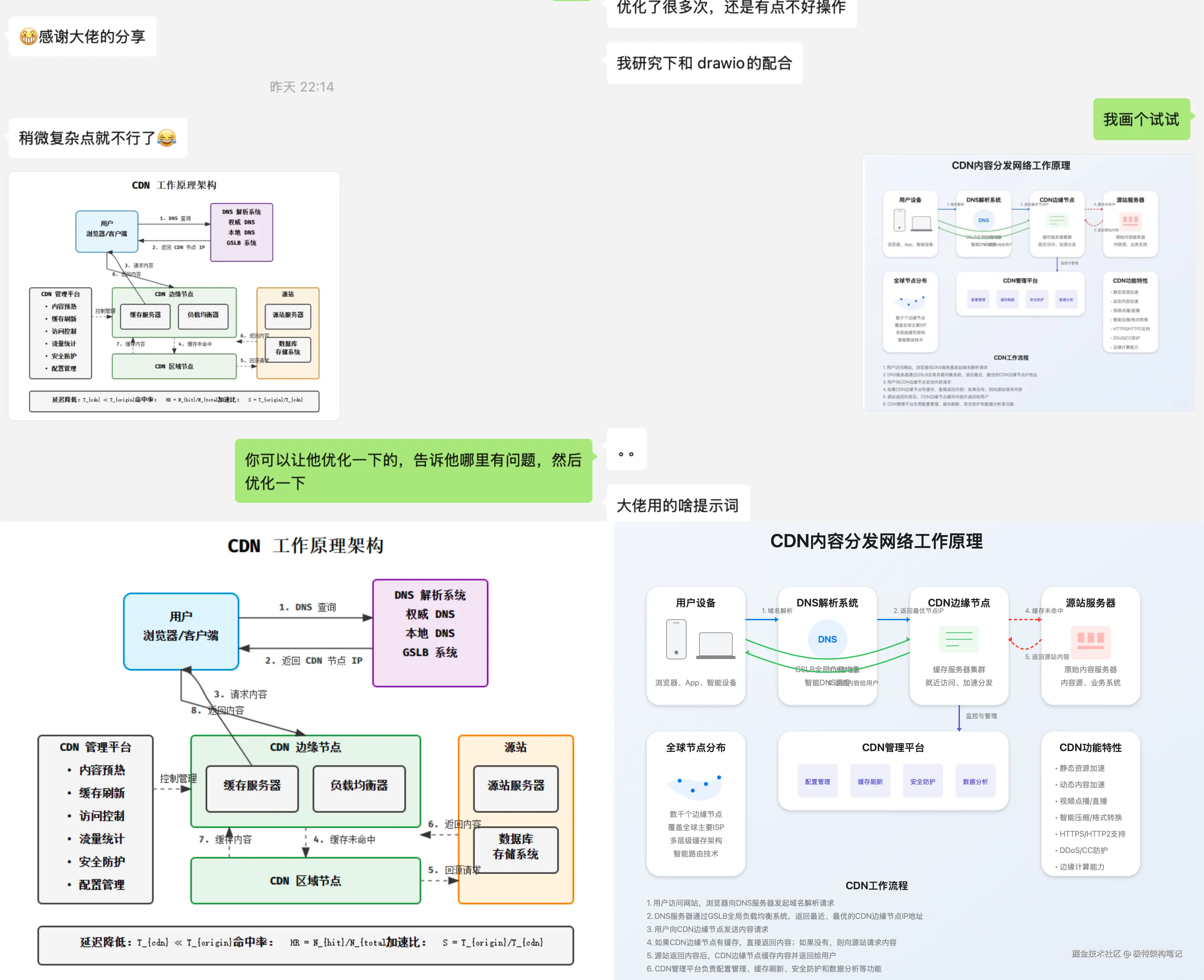

前面写的文章中的图等多是由AI协助出图，在稍作调整后，就能秒出高质量图。上效果：

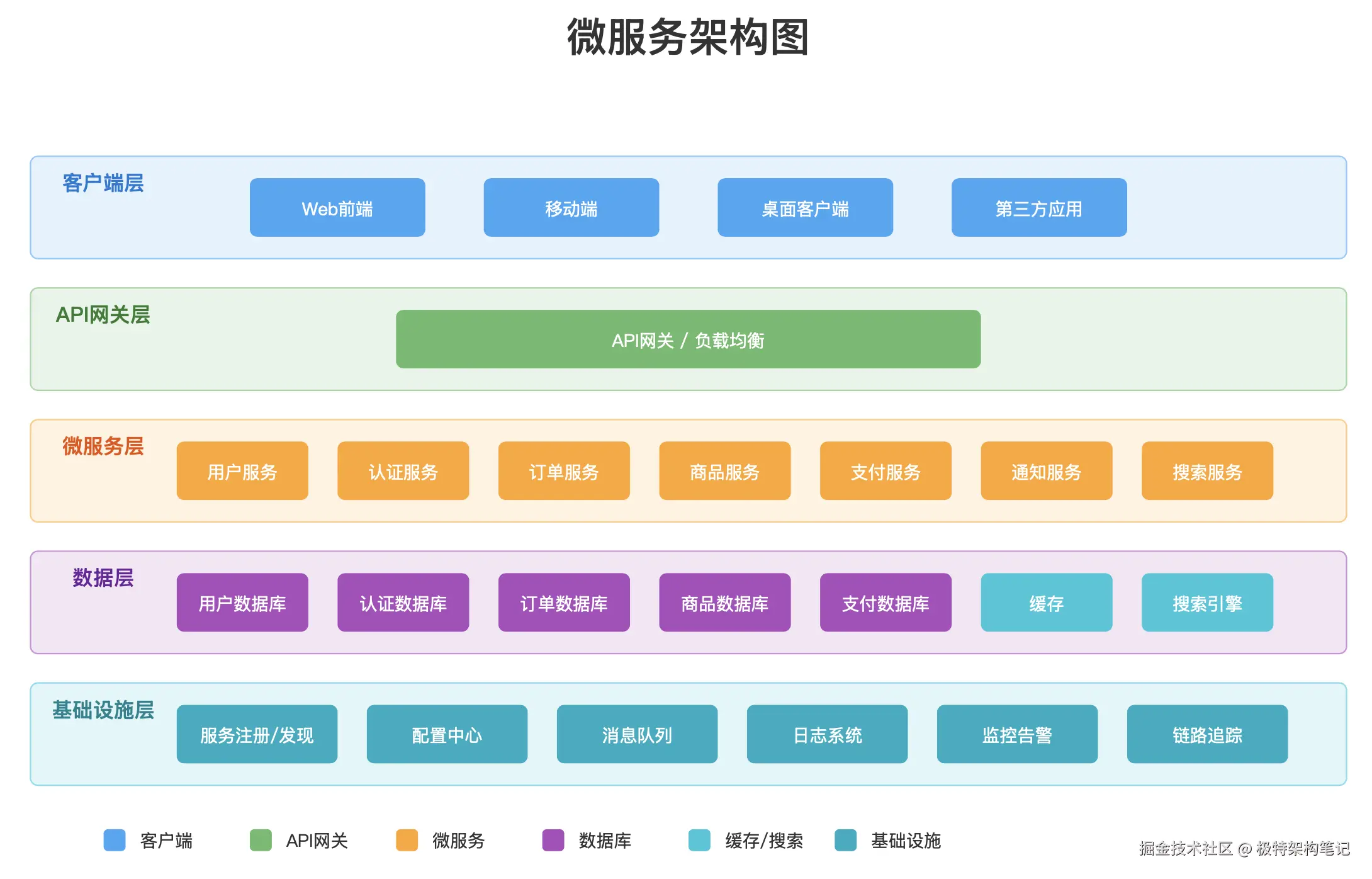

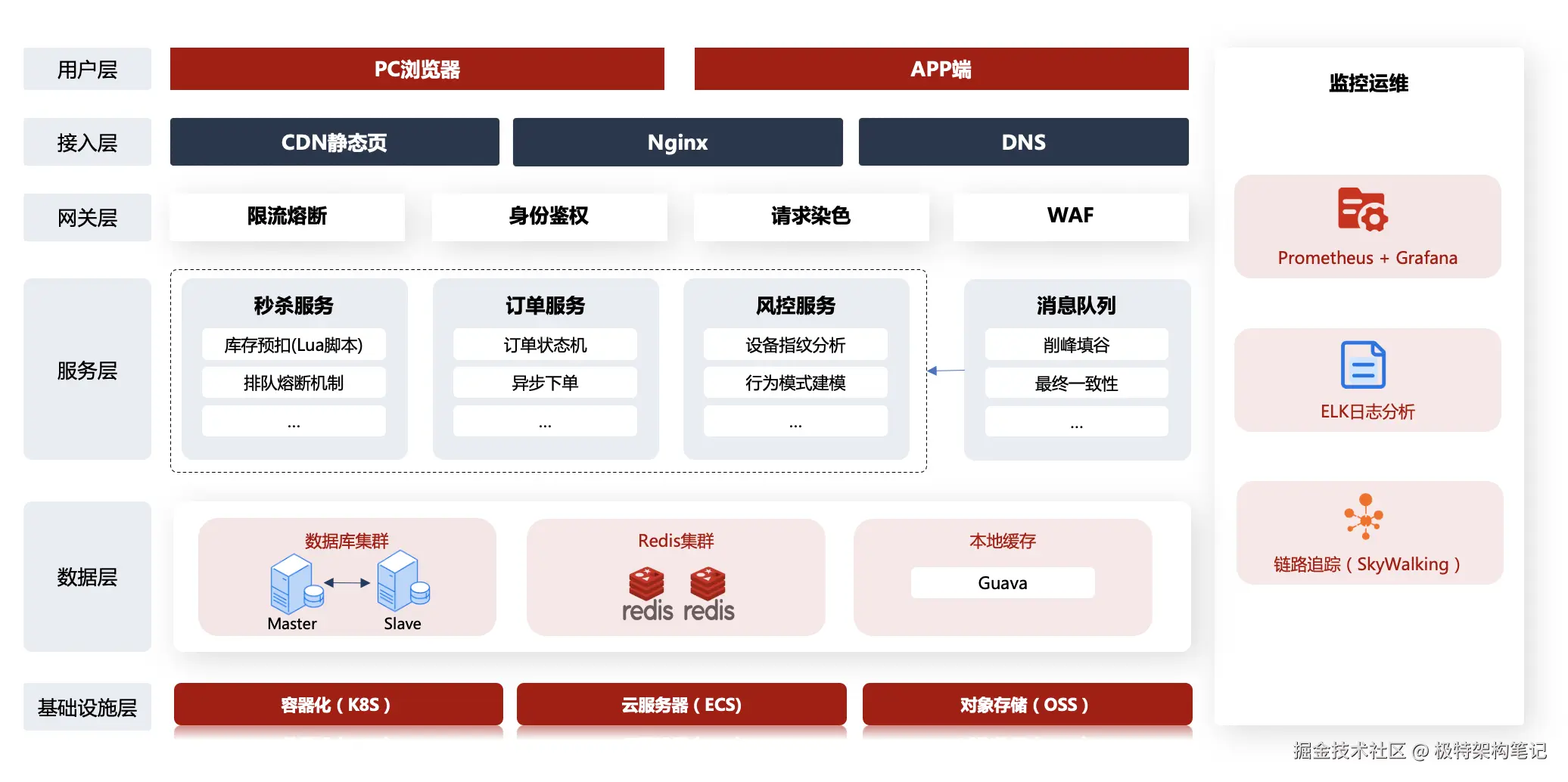

架构图：

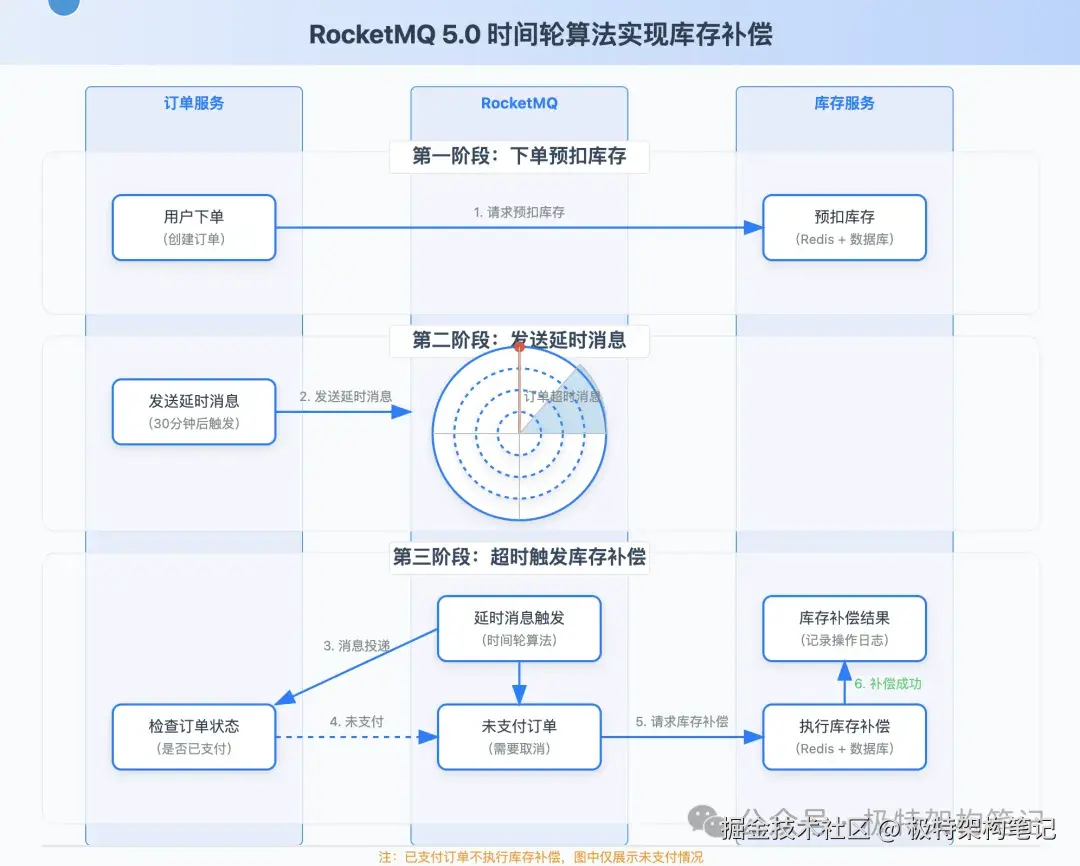

流程图：

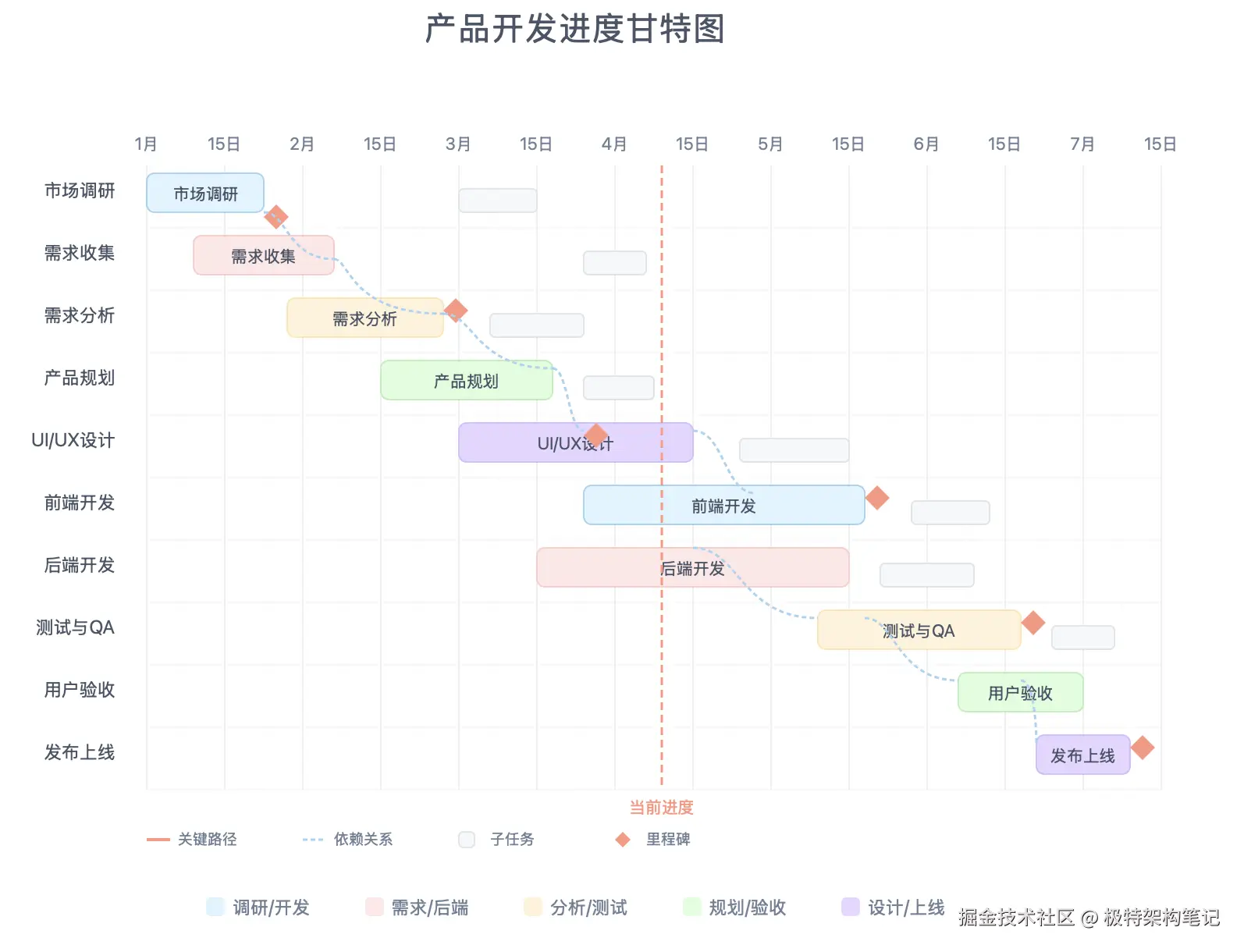

甘特图：

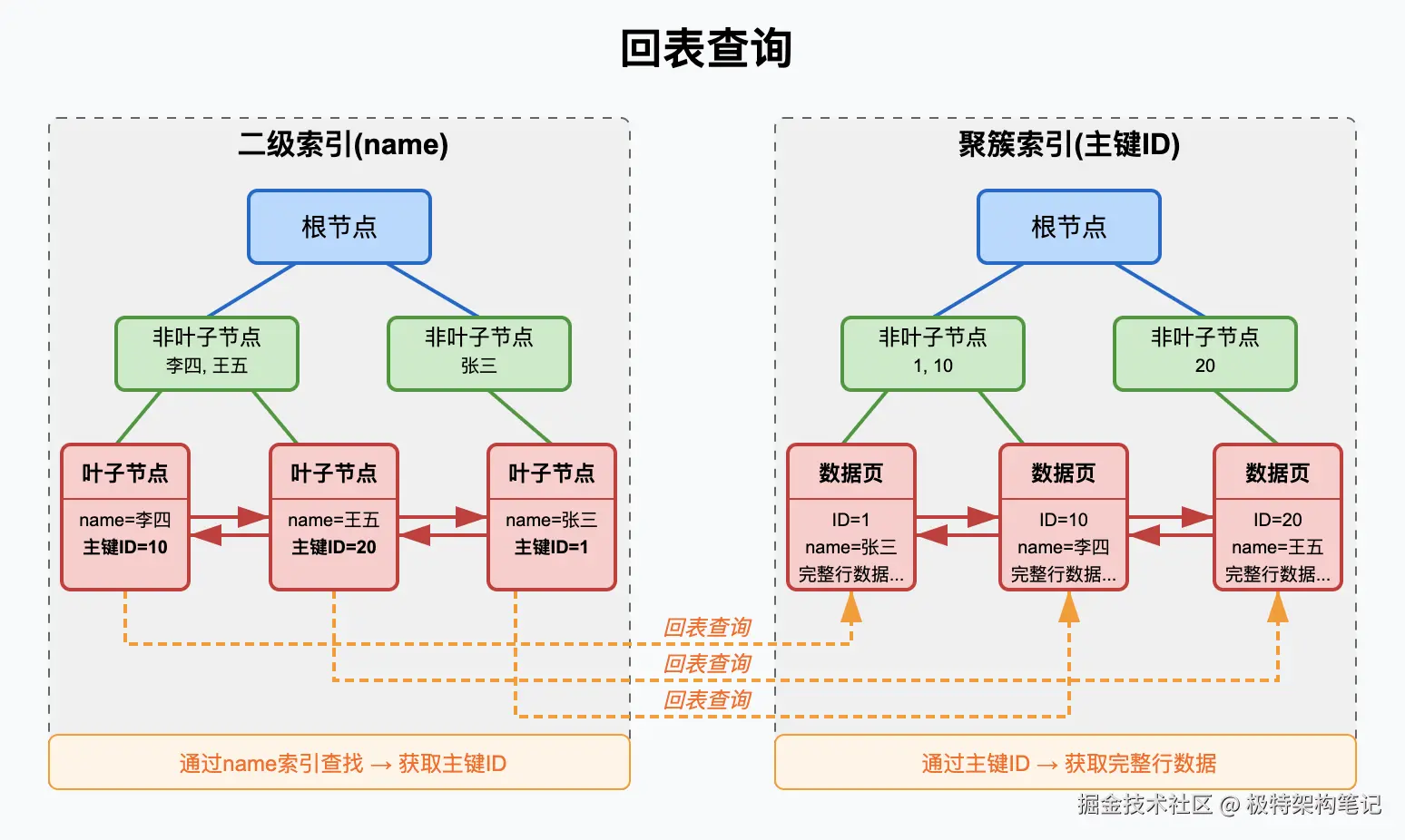

示意图：

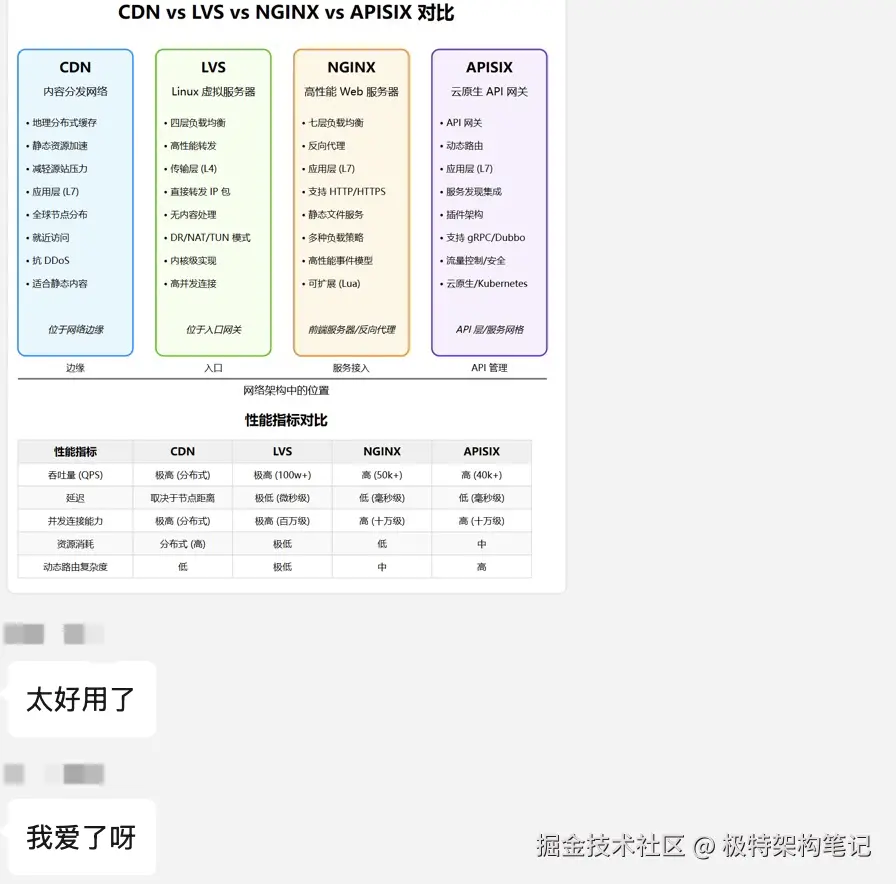

其他：

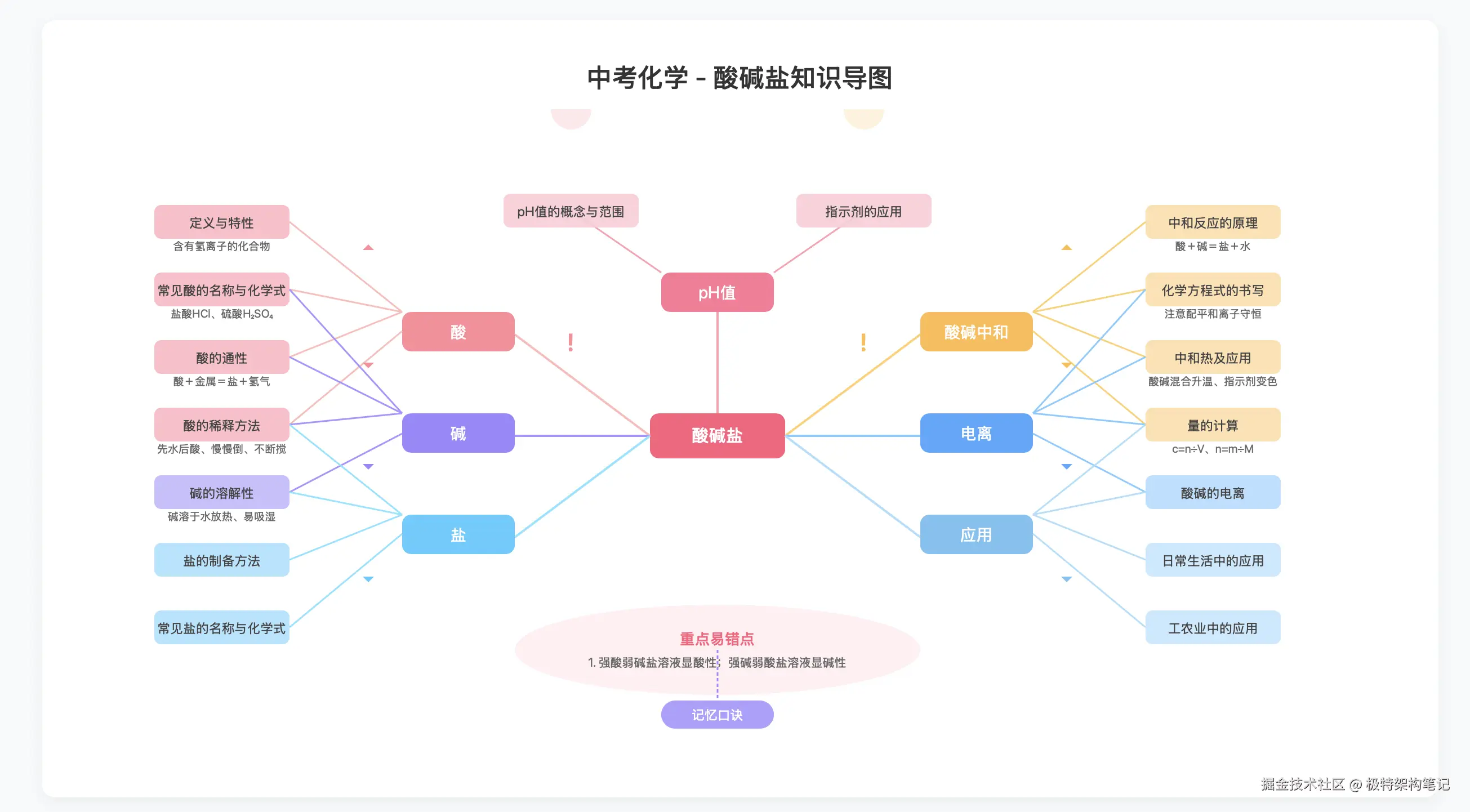

导图

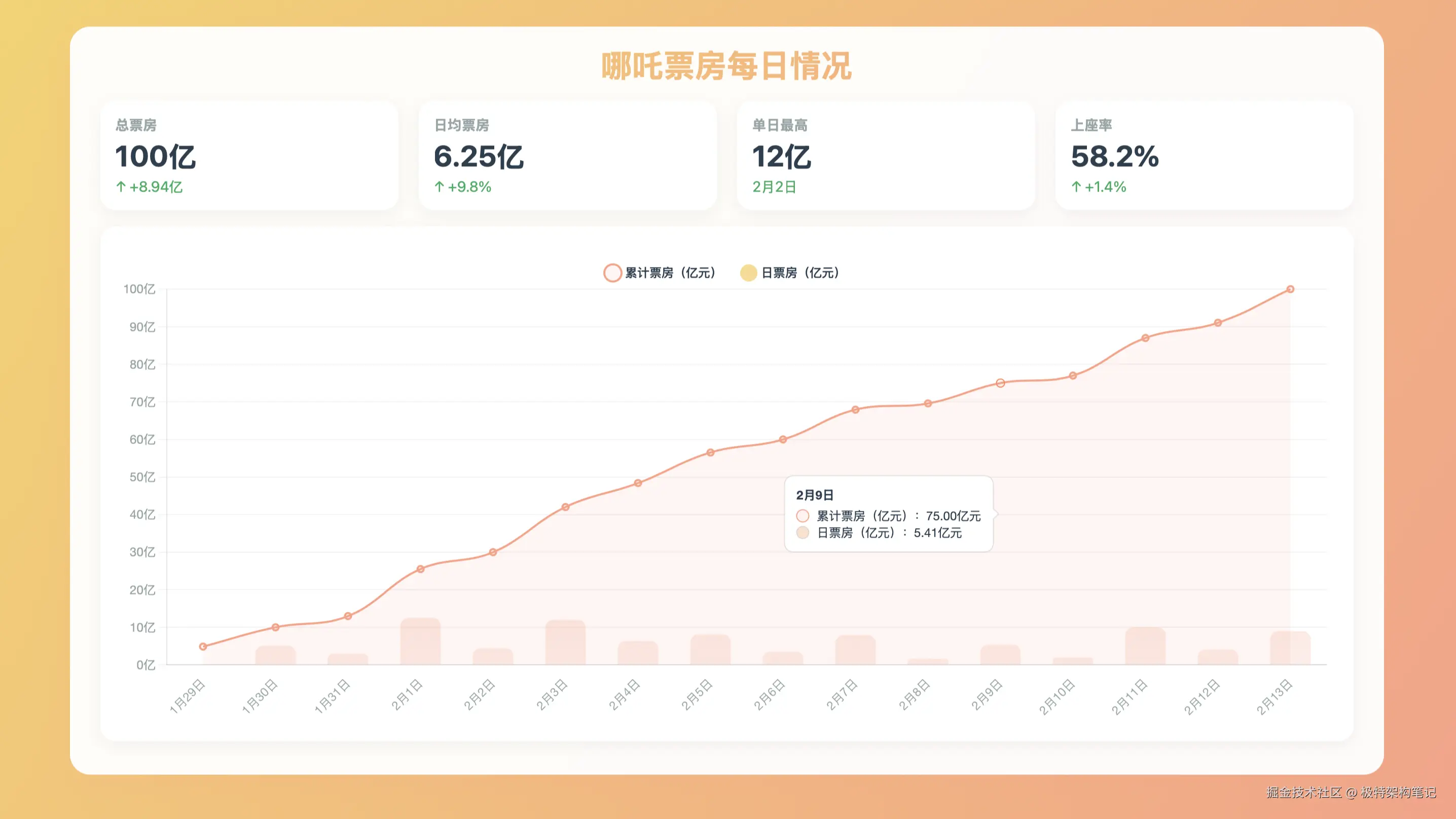

增长曲线图
页面图形
小伙伴反应：
一开始小伙伴初步了解，还在琢磨阶段，发现效果与预想有差别，经过几次调整熟悉后，直呼大爱！
废话不多说，直接上教程！
02.实战：30秒生成一张微服务架构图
准备工作
原理：
用AI画SVG图（基于XML的开放标准矢量图形格式，主要用于在Web和其他数字环境中描述二维图形），在前端样式方面，Claude还是比较领先的，所以这里主要用Claude 3.7 进行绘制；
工具下载：
Claude 官网需要科学上网，也需要付费；这里建议用集成了 Claude 的编辑器，如 Cursor（ www.cursor.com/ ） 或者 Trae （ trae.ai ）。Cursor 一个月是20刀（新注册有1个月免费试用），Trae 免费，但经常需要排队，大家自行选择，这里采用 Cursor 进行演示介绍。
好了，下面我用实际案例演示如何操作：
步骤1：准备你的需求描述
我需要一张微服务架构图，于是我这样描述：

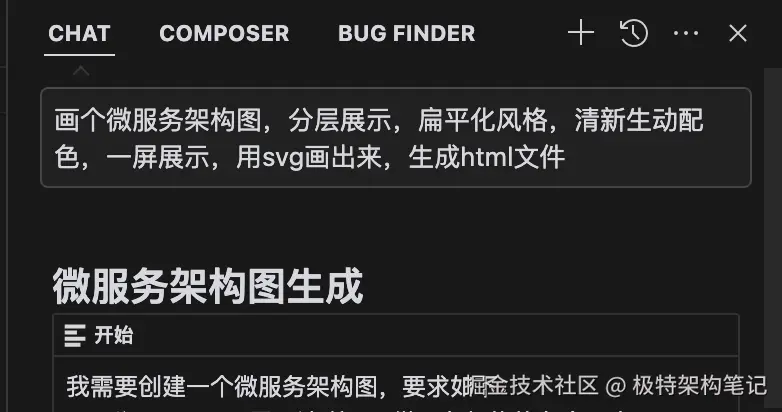

画个微服务架构图，分层展示，扁平化风格，清新生动配色，一屏展示，用svg画出来，生成html文件
步骤2：让AI生成SVG代码
将上面的描述输入到Cursor 对话框中，十几秒钟后就能得到完整的SVG代码。
步骤3：保存和使用

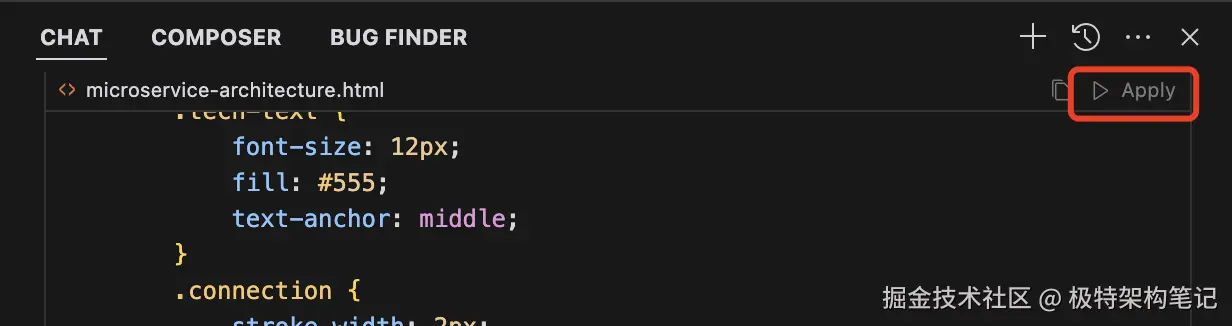

直接在Cursor上点击apply，然后用浏览器打开，或者：
- 复制AI生成的SVG代码
- 新建一个文本文件，粘贴代码并保存为"microservice-architecture.html"
- 用浏览器打开或直接插入到文档中
就这么简单！一张专业的微服务架构图就完成了，整个过程不超过30秒！
03.进阶技巧：让你的图更出彩
想让AI生成的架构图更符合你的需求？试试这些进阶技巧：
1. 指定风格和配色
用SVG画一个微服务架构图，使用扁平化设计风格，蓝色主题

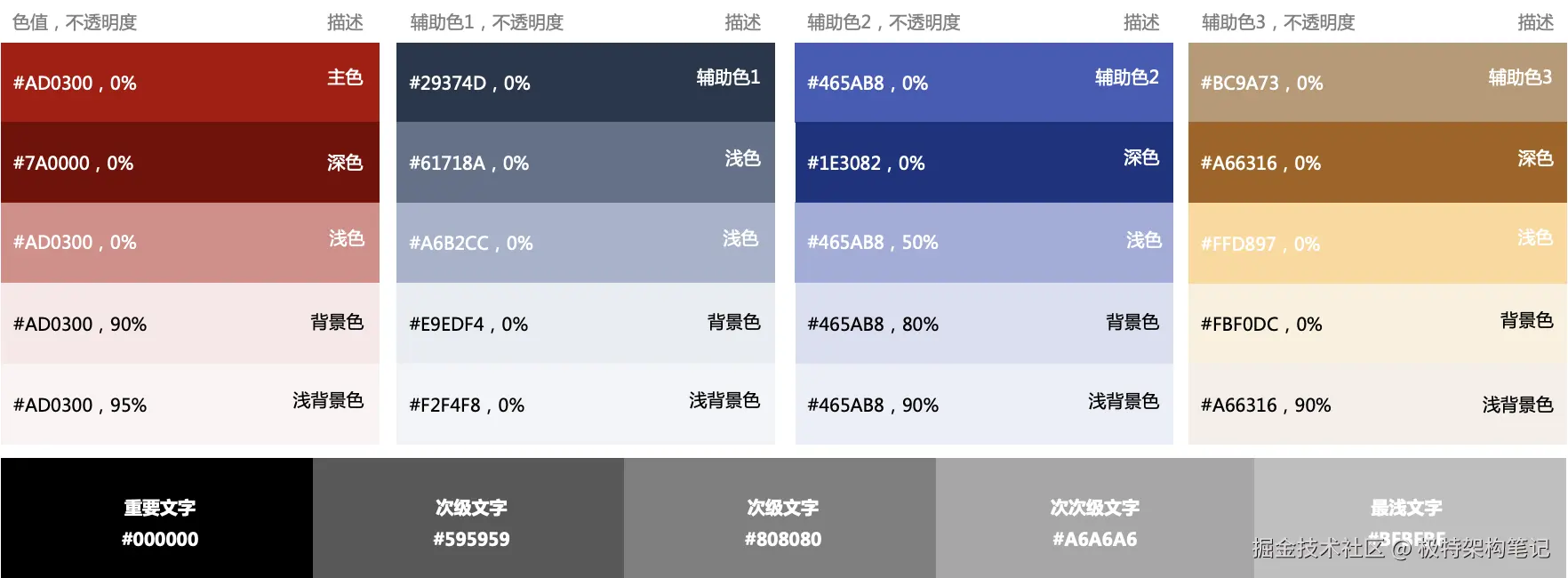

比较推荐的配色：多巴胺配色、清晰风格配色、马卡农配色、IOS蓝配色 等等，这些配色方案亲测都比较耐看，这里我也提供一套专业的配色，大家可以把配色让cursor读取后渲染到所画的图中。
2. 添加细节和说明
用SVG画一个数据流图，包含数据采集、清洗、存储、分析和可视化环节，添加每个环节的简要说明
也可以根据自己的特定流程或者功能，补充给AI，请其画进去；
3. 参考特定品牌风格
用SVG画一个类似AWS架构图风格的系统部署图，包含负载均衡、应用服务器、数据库集群
4. 调整已生成的图
如果生成的图不够完美，可以提出修改建议：
这个图很好，但能否调整一下布局，将数据库部分放在底部，并添加更多连接线说明数据流向
5、多模态参考渲染

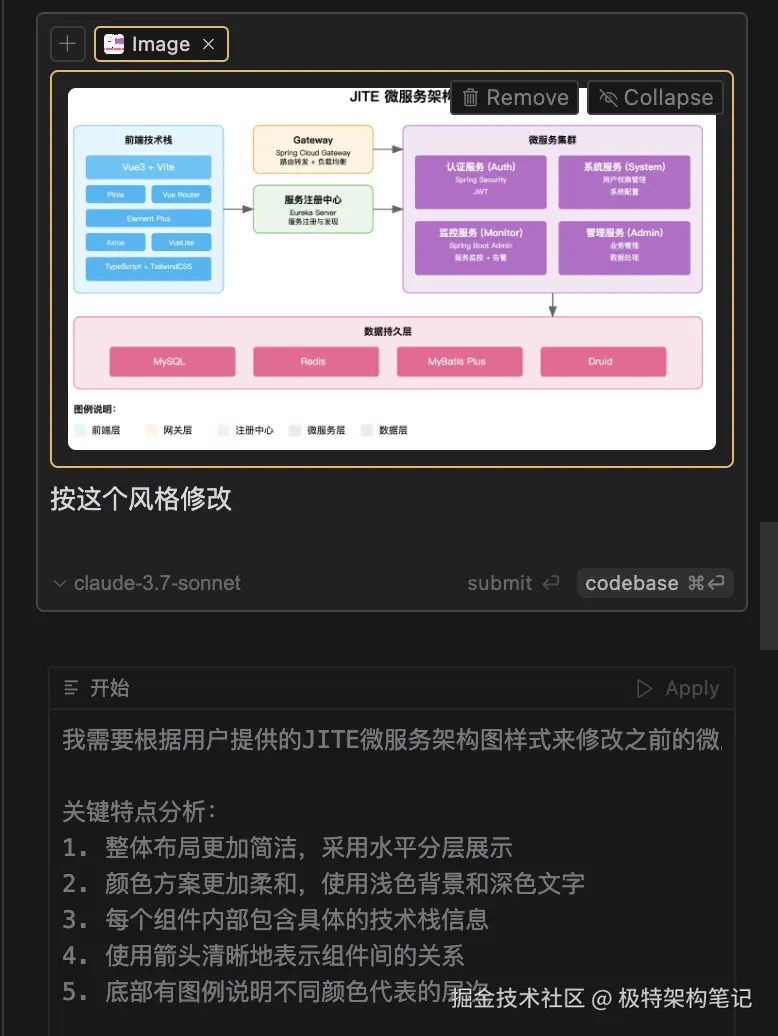

如果看到一些自己感觉比较好看的图，也可以截图下来后，发给AI，让其参考配图画出来，比如我觉得这个图好看，我们可以把前面的例子的图按参考图修改。
04.常见问题解答
Q: 生成的SVG图能商用吗？
A: 可以。AI生成的SVG代码版权归你所有，可以自由使用。
Q: 如何编辑生成的SVG图？
A: idea、cursor等工具都可以直接编辑修改SVG代码。
Q: 生成的图复杂度有限制吗？
A: 理论上没有，但过于复杂的描述可能导致生成结果不理想，建议将复杂图分解为多个部分。
Q: 能生成动态的架构图吗？
A: 可以，SVG支持动画效果，只需在描述中说明需要哪些交互或动画效果。
Q：为什么你这里要生成html，把svg放到html里面? A：有时小的改动，自己直接修改会更快，编辑器对html的支持更友好，更方便修改。
05.总结：效率提升不止5倍
使用AI生成架构图后，我的工作效率提升了至少5倍。以前需要半天甚至一天的图表制作工作，现在10分钟就能搞定，而且质量更高。更重要的是，我可以把更多精力放在方案本身的思考上，而不是纠结于如何调整图形的位置和大小。
你还在手动画架构图吗？不妨试试AI，让你的文档制作效率提升一个量级！有什么心得体会？欢迎在留言区分享！觉得有启发，不妨关注、点赞、转发分享给更多需要的朋友！
