基于FPGA的2ASK+帧同步系统verilog开发,包含testbench,高斯信道,误码统计,可设置SNR

9 阅读3分钟

1.算法仿真效果

vivado2019.2仿真结果如下(完整代码运行后无水印):



设置SNR=8db



61980fcaebee10f4969df2f32197d946_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.jpg

设置SNR=20db



75a365c0556762d0100ddb188f025216_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.jpg

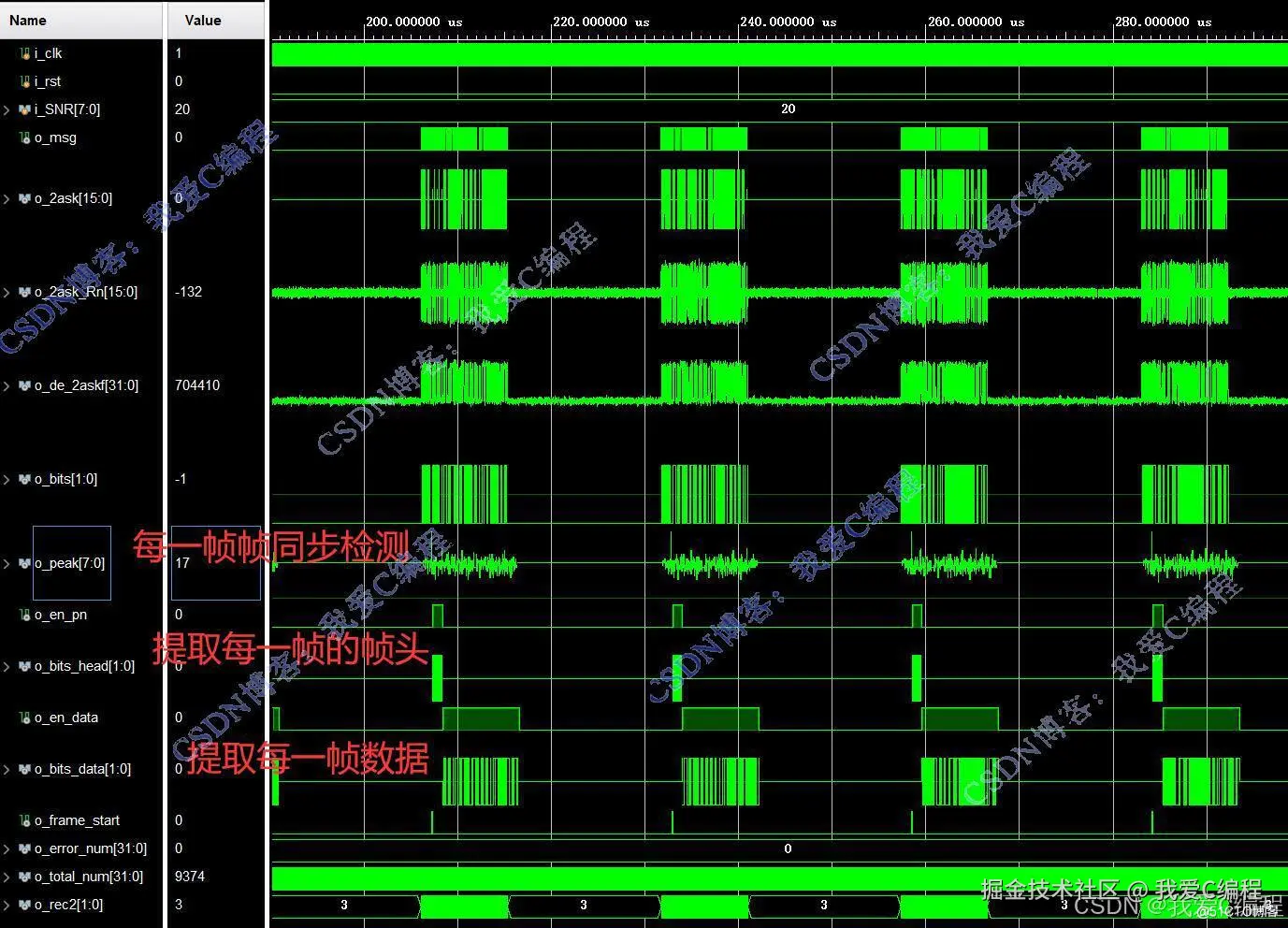

整体波形效果:



80e3aee92e31516e7bb436f2d8d852b0_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.jpg



仿真操作步骤可参考程序配套的操作视频。



2.算法涉及理论知识概要

2.1 2ASK调制解调

       2ASK调制解调是一种数字调制解调技术,它是基于ASK调制的一种数字调制方式。ASK调制是一种模拟调制方式,它是通过改变载波的振幅来传输数字信号。而2ASK调制解调则是将数字信号转换为二进制码,再通过改变载波的振幅来传输数字信号。 2ASK调制的原理是将数字信号转换为二进制码,然后将二进制码与载波信号相乘,得到调制信号。在解调时,将接收到的信号与载波信号相乘,再通过低通滤波器滤波,得到原始的数字信号。



      2ASK是一种数字调制方式,其中“2”代表二进制,即调制信号只有两个幅度水平。在2ASK调制中,数字基带信号控制载波的幅度。当发送二进制“1”时,发送全幅度载波;当发送二进制“0”时,不发送信号,即无载波输出。因此,2ASK信号可以看作是基带脉冲序列与一个全幅度正弦波的乘积。2ASK的调制解调系统结构如下图所示:



2c7f328a87dd0591c141e94054a758bd_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.png



假设我们的输入二进制序列为an,那么2ASK的调制过程可以用以下数学公式表示:



        e2ASK(t) = Σan g(t - nTs) cos(ωct)



        其中,g(t)是基带脉冲形状,Ts是基带脉冲间隔,ωc是载波的角频率。解调过程则是对接收到的信号进行包络检波,恢复出原始的二进制序列。



2.2 帧同步

        在数字通信中,信息通常是以帧为单位进行组织和传输的。帧同步的目的是确定每一帧的起始位置,以便接收端能够正确地解调出每帧中的数据。



       设发送的帧结构为:帧同步码 + 信息码元序列 。帧同步码是具有特定规律的码序列,用于接收端识别帧的起始。



       帧同步的过程就是在接收序列中寻找与帧同步码匹配的位置,一旦找到匹配位置,就确定了帧的起始位置,后续的码元就可以按照帧结构进行正确的划分和处理。

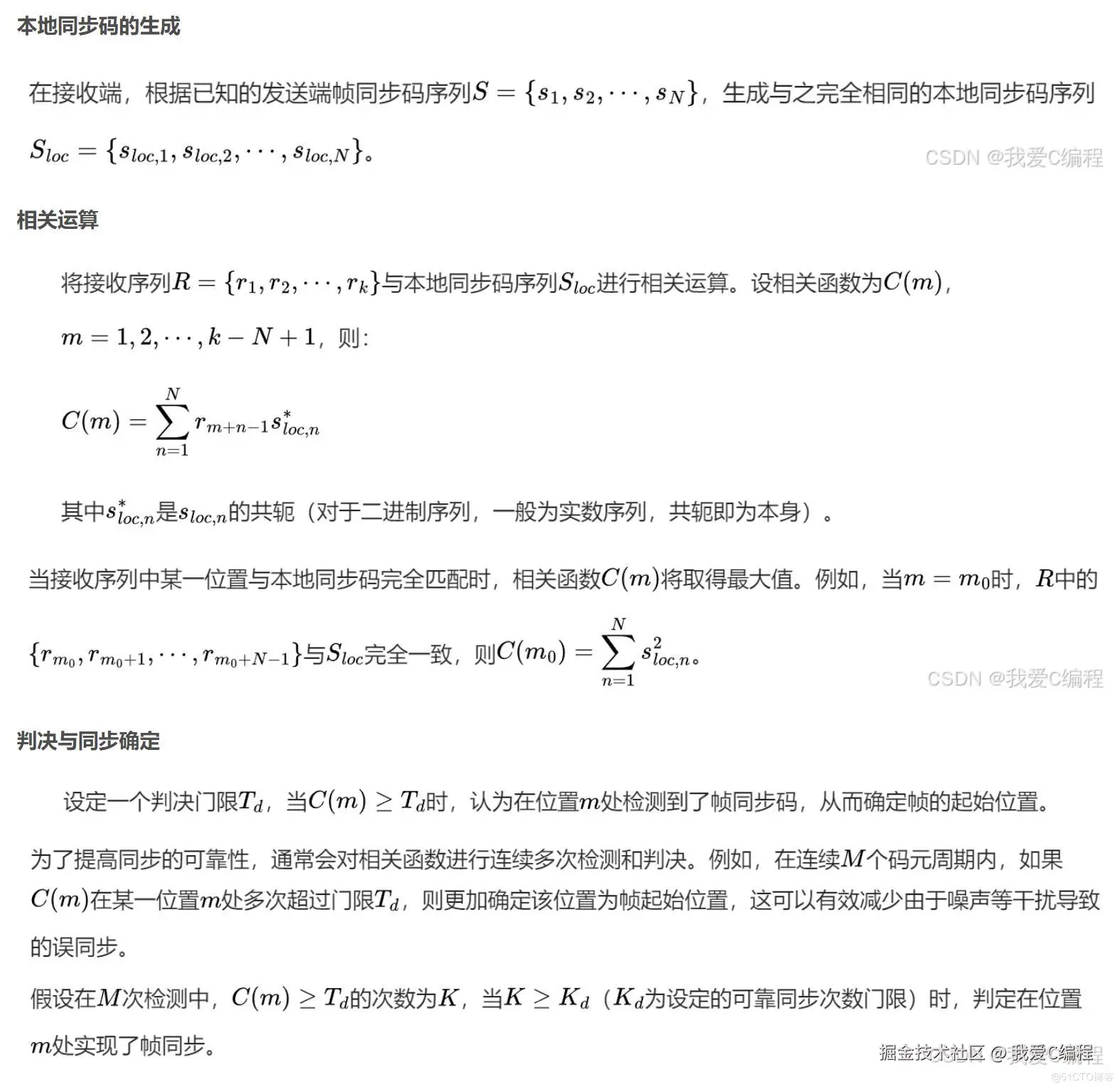

13b68f842f0395fc76d3cf4ea7451f53_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.jpg



3.Verilog核心程序 ``timescale 1ns / 1ps

//

// Company:

// Engineer:

//

// Create Date: 2023/10/18 19:57:39

// Design Name:

// Module Name: FSK_demod

// Project Name:

// Target Devices:

// Tool Versions:

// Description:

//

// Dependencies:

//

// Revision:

// Revision 0.01 - File Created

// Additional Comments:

//

//

.......................................................

wire signed[15:0]o_cosr1;

wire[31:0]m_axis_data_tdatar1;

dds_compiler_0 dds_compiler_u5(

  .aclk    (i_clk),                                  // input wire aclk

  .aresetn (~i_rst),                            // input wire aresetn

  .s_axis_config_tvalid(1'b1),  // input wire s_axis_config_tvalid

  .s_axis_config_tdata(32'h03ff_ffff),    // input wire [31 : 0] s_axis_config_tdata

  .m_axis_data_tvalid(),      // output wire m_axis_data_tvalid

  .m_axis_data_tdata(m_axis_data_tdatar1),        // output wire [31 : 0] m_axis_data_tdata

  .m_axis_phase_tvalid(),    // output wire m_axis_phase_tvalid

  .m_axis_phase_tdata()      // output wire [31 : 0] m_axis_phase_tdata

);

assign o_cosr1=m_axis_data_tdatar1[15:0];







always @(posedge i_clk or posedge i_rst)

begin

     if(i_rst)

     begin

     o_de_2ask <= 32'd0;

     end

else begin

     o_de_2ask <= signed(i2ask)signed(i_2ask)*signed(o_cosr1);

     end

end



fiter1 fiterU1(

.i_clk  (i_clk),

.i_rst  (i_rst),

.i_din  (o_de_2ask[24:9]),

.o_dout (o_de_2askf)

);





................................................

//帧同步,提取数据,去帧头

frame_syn frame_syn_u(

.i_clk         (dat_clk),

.i_rst         (i_rst),

.i_bits        (o_bits),

.o_bits_data   (o_bits_data),

.o_bits_head   (o_bits_head),

.o_peak        (o_peak),

.o_en_data     (o_en_data),

.o_en_pn       (o_en_pn),

.o_frame_start (o_frame_start)

);

endmodule`
