RDT 可靠通信和网络重传侠 TCPrdt 原理 | ARQ ARQ 做什么上层调用可靠数据传输的API，将数据交付

rdt 原理 | ARQ

reliable data transport | Automatic Repeat Request 错误纠正协议

ARQ 做什么

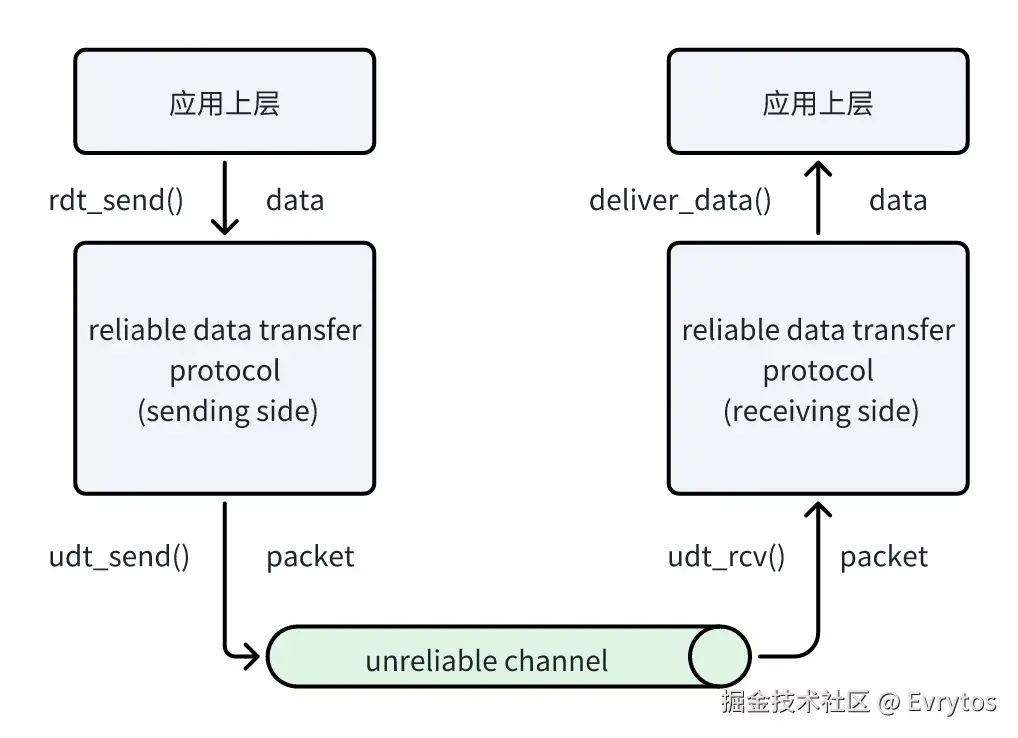

上层调用可靠数据传输的API，将数据交付给下方实体
下方 udt 实体被rdt调用，将分组放到不可靠的信道上传输到接收方
接收方通过信道接收
接收方上层 rdt 调用deliver_data()将数据交付给上层

版本变化

rdt 版本	假设	改进
1.0	下层信道完全可靠	只考虑封装和解封装
2.0	下层信道可能出错	使用 CRC32 CheckSum 检测比特差错使用 ACK & NACK 判断分组接收情况
2.1	ACK & NACK 报文可能出错	当 ACK & NACK 报文出错，等同于 NACK
2.2		优化 NACK，改为单 ACK，当 ACK 货不对版等同于 NACK
3.0	下层信道可能出错和死锁	新增超时重传能力
流水线协议/连续 ARQ		通过滑动窗口，允许连续发送数据包。提升网络吞吐量。

发送 - 响应模型的 rdt 实现有明显缺陷，在同一个信道中，同一时间只有一个数据包，效率非常低下，带宽浪费非常夸张。

流水线协议 | 连续 ARQ

允许发送方在未得到对方确认的情况下一次发送多个分组

增加序号范围，用多个bit表示分组的序号
维护缓冲区
- 发送方缓冲：未得到确认可能需要重传
- 接收方缓存：发送顺序 ≠ 接收顺序，通过窗口进行排序

回退N步（GBN）和选择重传（SR）

发送窗口

操作系统通过四个变量维护窗口

窗口大小

窗口开始下标（绝对指针）

窗口未发送可发送下标（seq4，绝对指针）

不可发送指针（seq5，用开始指针加上窗口大小的一个相对指针）

注意，下面的发送窗口我写的是 seq1，seq2，并不代表一个个的 TCP 数据包，TCP 是字节流的，所以这里的 seq 代表的是一个字节范围，比如 1 - 1000 Byte。这一个 seq 内的字节会被打包成 TCP 数据包发送。

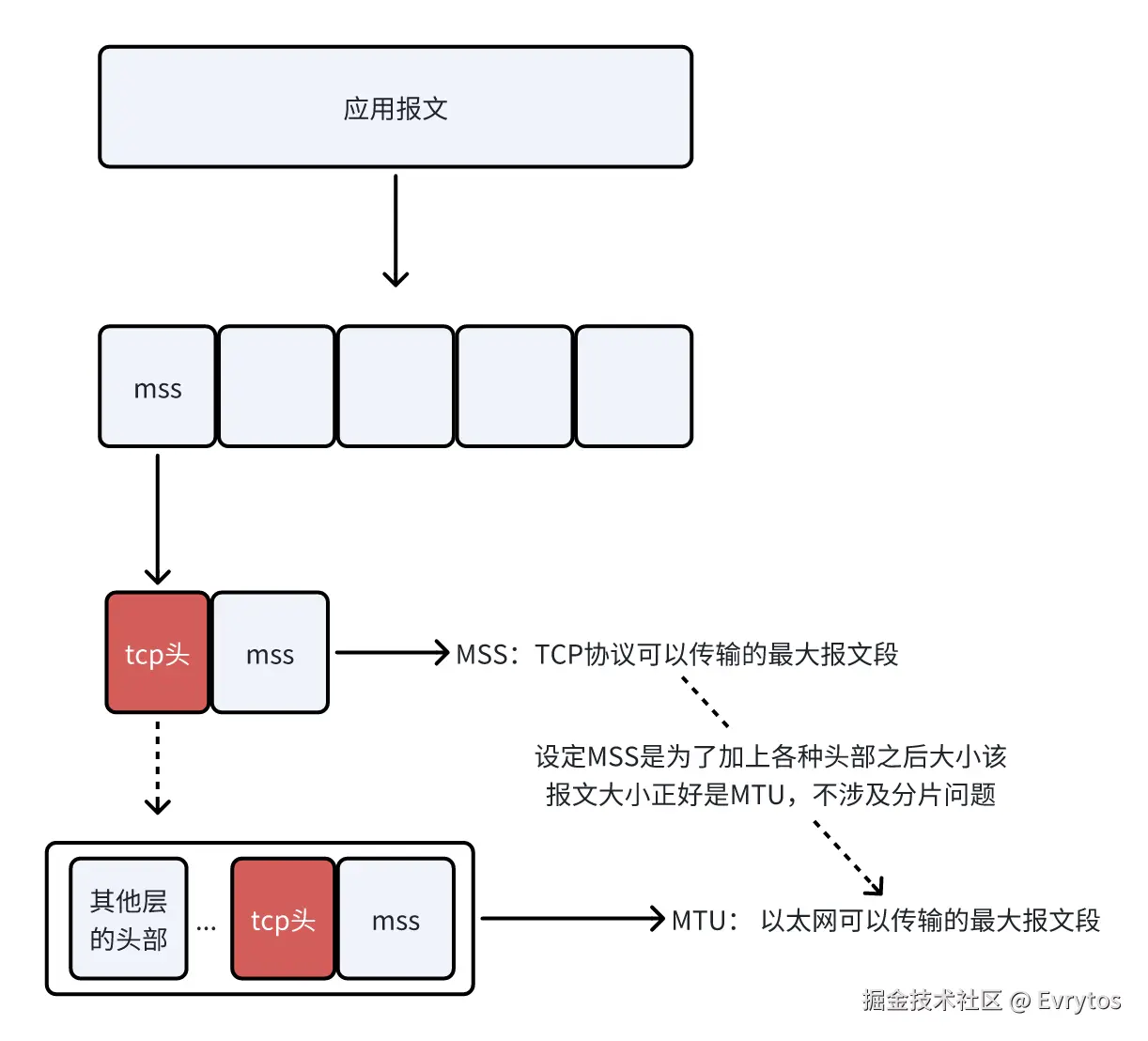

为了提高传输效率，TCP 会在滑动窗口以及MSS（TCP层最大包大小）的限制范围内，尽量的提高单个 TCP 包的体积

	发送窗口
seq0	seq1	seq2	seq3	seq4	seq5	seq6
已ACK	已发送未 ACK	可发送	不可发送	不可发送

发送窗口大小通常是由接收方的瓶颈限制的
发送方尽量贪心的去扩大窗口提升网络吞吐
seq4 (这里只有一个，但是实际上可以由多个）可以连续发送
当前 seq1 - seq3 维护的窗口可以用于重传
当 seq1 ACK 后，窗口会向后滑动，如下

		发送窗口
seq0	seq1	seq2	seq3	seq4	seq5	seq6
已ACK	已ACK	已发送未 ACK	可发送	不可发送

发送缓冲区的大小
- ==1 ：停止等待协议（发送 - 响应模型）
- 1 : 流水线协议，合理的值，不能很大，链路利用率不会超过100%

一个前面的分组收到了确认请求，后沿向前移动，后沿不能超过前沿

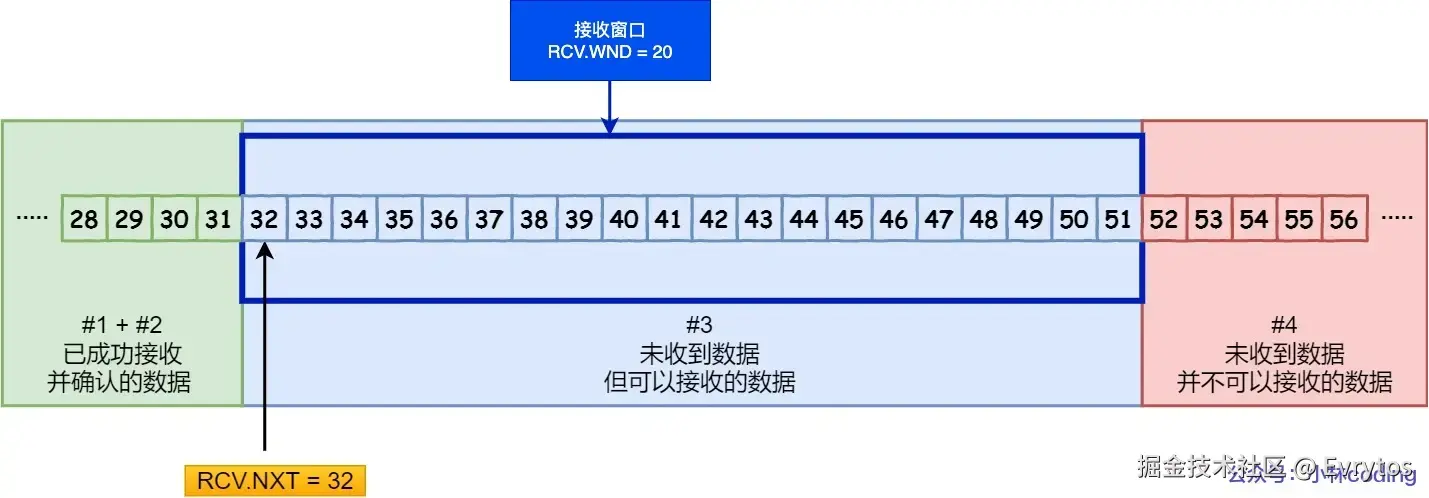

接收窗口

接收缓冲区
- 控制哪些分组可以被接受
- 收到的分组序号落入接收窗口内才允许被接收
- 否则丢弃
接收窗口尺寸Wr = 1 ，只能顺序接收（GBN协议），累计确认
接收窗口尺寸Wr >1 ,支持乱序接收，独立确认

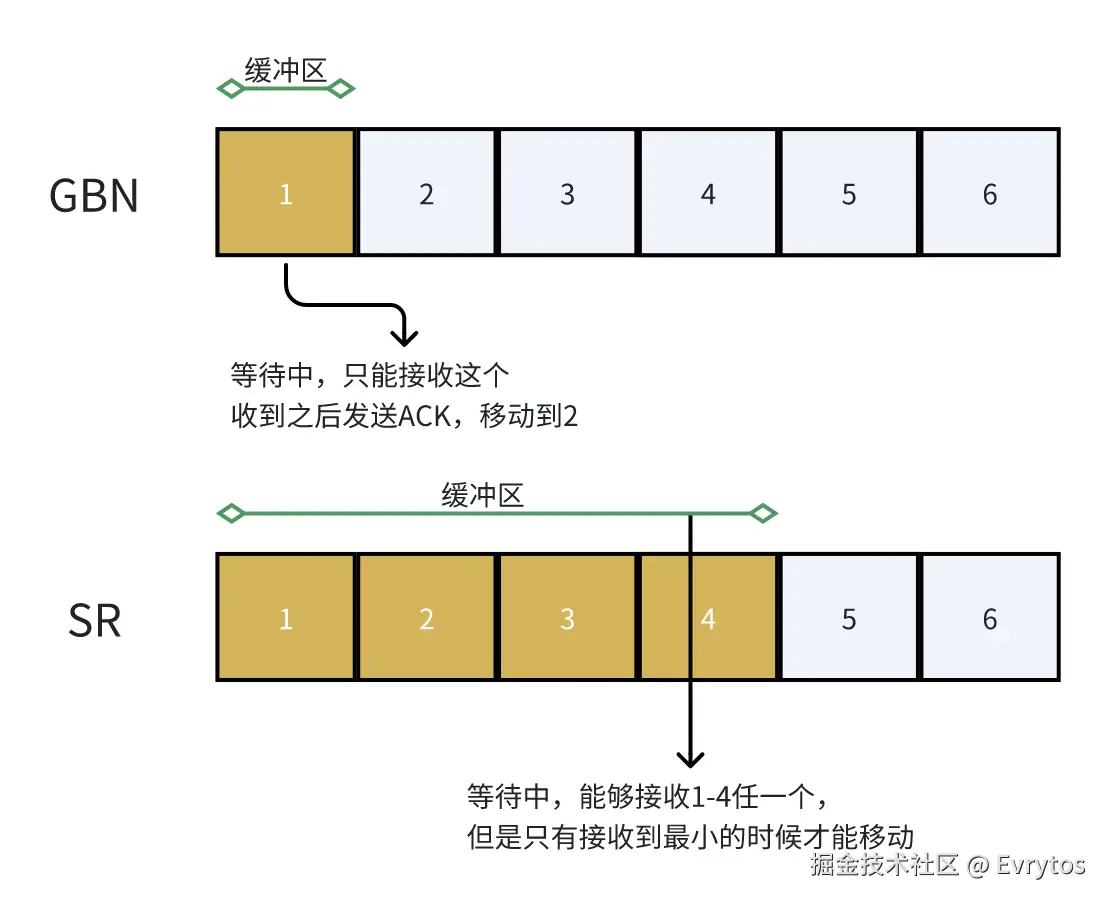

GBN VS SR

GBN & SR 在缓冲区上有区别

接收缓冲区会控制发送缓冲区的大小

相同之处

发送窗口 > 1
一次能够发送多个未经确认的分组

不同之处

GBN 接收窗口的尺寸为 1
- ACK 是累计确认，ACK3 表示 3 及其前面的都确认了
- 接收端只能顺序接收
- 发送端一旦一个没有发送成功，这个之后的都得重发（所以要 go back No.n)
SR 接收窗口尺寸 > 1
- ACK 是单独确认， ACK3 就是表示 Seq2 被接受了
- 接收端可以乱序接收
- 发送端选择性重发

TCP 概述

提供可靠的字节流的服务，但是界限需要应用进程来维护

TCP报文结构

表格还在加载中，请等待加载完成后再尝试复制

端到端的通信
可靠的保序的字节流：但没有报文边界（粘包问题）
管道化（流水线）： ARQ 流水线协议（滑动窗口）
流量控制：通过维护双方缓冲区，防止淹没对方
拥塞避免：通过发送的数据包丢失情况嗅探网络的拥塞情况
全双工数据：同一数据连接中的数据流双向流动
面向连接：需要通过握手交换控制报文

rdt 实现（滑动窗口）

TCP在 IP 不可靠服务上建立了 rdt

其实现是 GNB 和 SR 协议的混合体

累计确认：像 GBN
单个重传定时器：像 GBN
接收窗口 > 1 : 像 SR
超时触发重传：只传最早那个未确认的报文段：像 SR
是否可以接收乱序：没有规范，可以缓存也可抛弃

简化的TCP发送方

从应用层接收数据：
- 用nextsep创建报文段
- 序号nextsep为报文段首字节的字节流编号
- 没有定时器就启动定时器
  - 与最早发送的报文关联
  - 过期间隔就是TimeOutInterval
收到确认
- 如果是对未确认的报文段的确认：
  - 更新已被确认报文序号（窗口后沿）
  - 如果当前还有未被确认的报文段：重新启动定时器

简化的TCP接收方

按序收到

收到顺序的报文段y1
- 启动500ms辅助计时器
500ms内收到按序的y2
- 马上发送y2的ACK
500ms内未收到按序的报文段
- 发送最后到达的有序报文段的下一个期望的ACK（y1的ACK）

乱序收到

马上发送期望有序的那个ACK
比如来了1后又来了3
- 马上发送 ack =2（期望）
填补gap的情况：
- 发送连起来的报文段的最后一部分的期望

其实都是对最后顺序到来的报文段给ACK

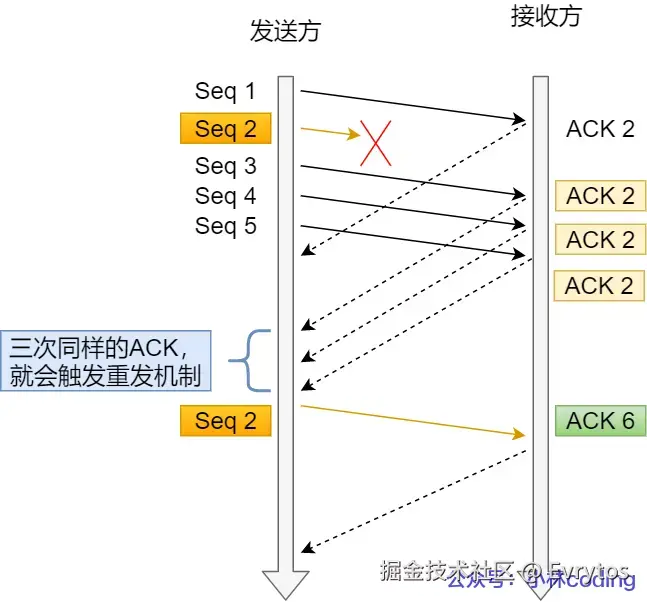

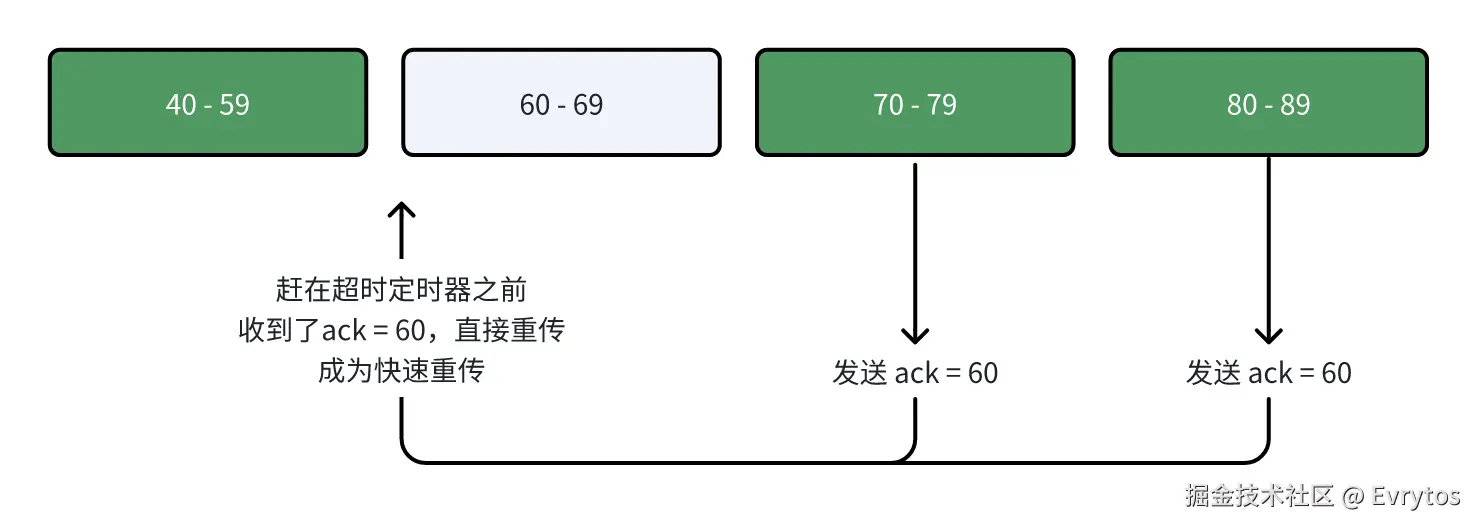

快速重传

以数据驱动的重传机制

一句话就是收到连续的 3 个 ACK 的时候触发重传

但是快速重传没有说明是重传 1 个，还是重传全部

重传一个，收到 ACK2 就重传 seq2，但是如果 2 后面还有丢失的，就需要重新触发触发3次 ACK3 才能重传 Seq3
重传所有，如果 seq2 后有接受到的内容，也会被重传，属于是五十步笑百步

SACK

Selective Acknowledgment 选择性重传（捎带）

一句话，双方通过 SACK 头部字段同步已经接收到的字段然后发送方只重传未被收到的

D-SACK

duplicate select acknowledgment （捎带）

一句话，接收方通知发送方自己收到了什么重复的seq

让发送方感知此次重传是由网络延迟产生的还是丢包产生的
在 ACK 丢失的时候可以通知发送方已经获取到对应内容的 ACK （但是通常不会出现这种情况，ACK都连续丢失了，这个通知也发不过去）

超时重传

以时间驱动的重传机制

两种情况触发超时重传

数据包丢失
ACK 丢失

TCP只维护一个全局的重传定时器和一个重传队列，所有被在等待ACK的内容都在队列中。当一个定时器超时的时候，TCP 取头部 Seq 重传，然后更新定时器

假设当前有 ABCD，四个数据包，他们的超时时间分别为 TABCD

初始发送 A，定时器设置为 TA
在定时器结束时接收到 AACK，则将定时器更新为 TB
如果TB超时，则判断TB是否需要重传，如果需要则重传TB
然后更新定时器为 min(2TB,TC)

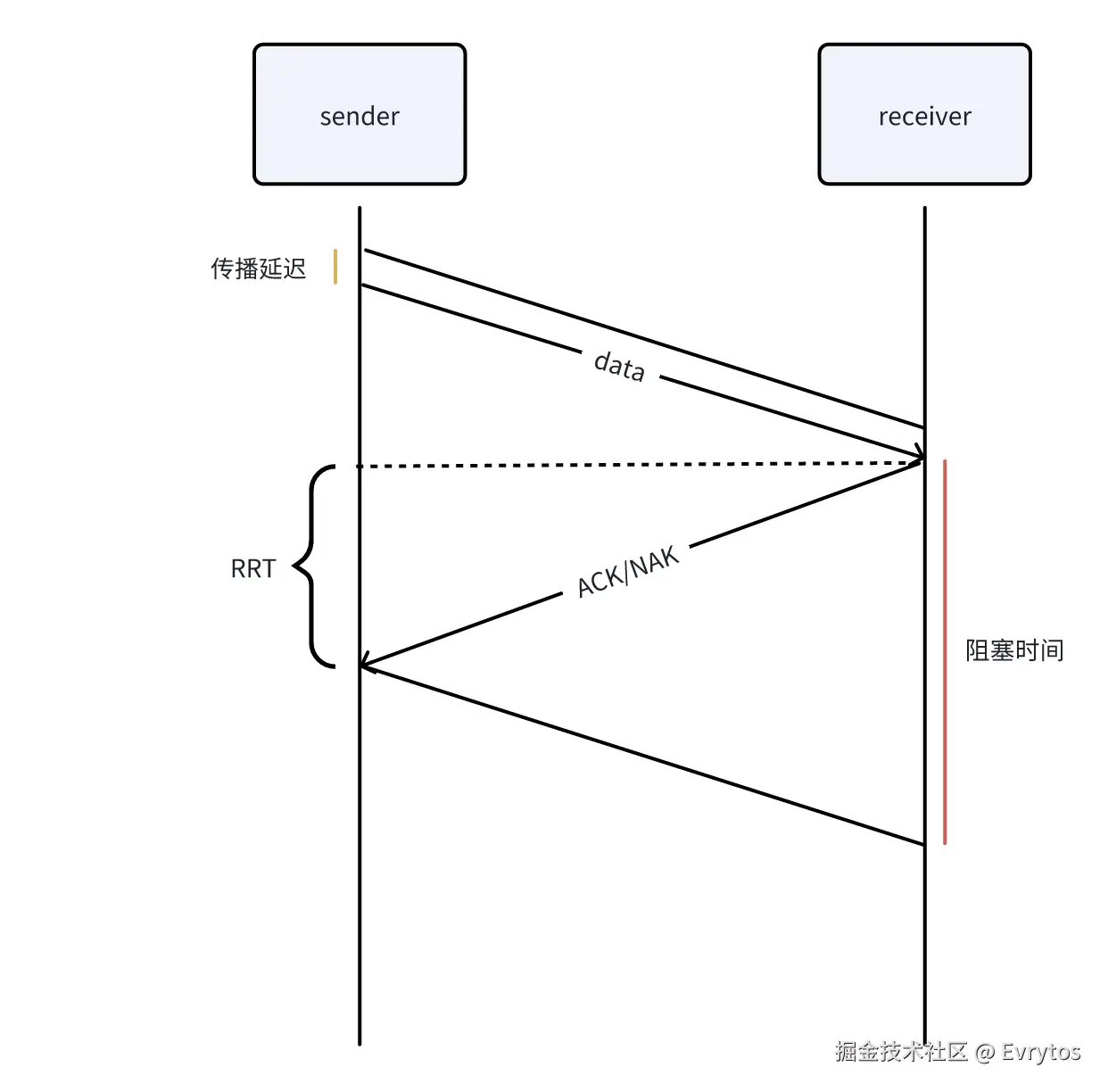

超时时间量化

如何量化超时时间。首先超时时间一定是比 RTT 要长的，那么就有两个问题

如何动态适应 RTT ？

连续的数据包的 RTT 时间变化肯定是平滑的，这是由网络的连续性决定的

将离散采样的 RTT 时间加权平均，拟合出一个平滑的 RTT 变化值

比 RTT 长多少？

通过计算出的 RTT ，再去算出 RTO

RTO (retrasimisson timeout) 的计算公式是由互联官网工程小组做实验不断试出来的。

在 RFC 6289 中给出了建议的 RTO 计算公式

简单的，可以理解为以下公式

TimeoutInterval = EstimatedRTT + 4 * DevRTT（'safety margin')·

处理连续超时问题

如果连续出现超时丢包问题，下一次的 RTO 会是上一次的两倍，因为在网络环境较差的环境下频繁的重传也是对网络的负担

流量控制（滑动窗口）

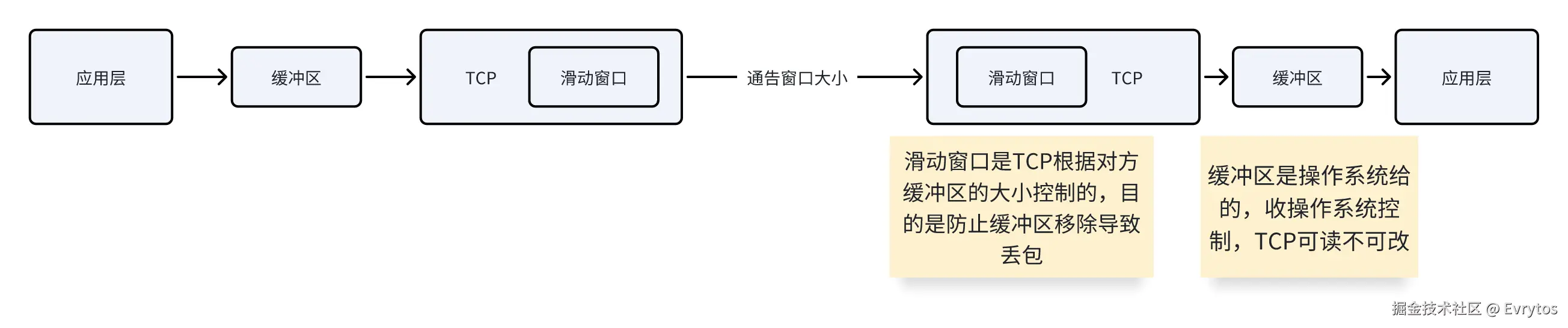

注意缓冲区和滑动窗口的区别

缓冲区由操作系统控制，是在传输层和应用层之间的
滑动窗口由 TCP 控制，目的是实现连续 ARQ & rdt 以及防止接收方的缓冲区溢出
接收方在 ACK 中捎带自己通过缓冲区大小判断的合适的窗口大小给发送方，甚至0
不能够同时减小缓冲区和发送窗口，因为网络是有延迟的，这样会导致缓冲区

糊涂窗口问题

当接收方缓冲区告警，可能通知一个很小的缓冲区，而发送方就发送了这个缓冲区大小的包。

假设缓冲区为 21 byte ，TCP 头部占去 20 byte ，那么浪费率接近 100% 了，这不是开玩笑嘛，所以 TCP 采用了一些策略防止这种情况发生：

接收方不通告小窗口，必须满足以下条件才通告窗口，否则通告 0

canCall = win > Math.min( MSS , cacheMemorySize / 2 )

2. 发送方避免发送小数据（Nagle算法）必须满足以下条件才发送数据包

condition1 = ( win > MSS ) && ( dataSize > MSS )
condition2 = 收到之前发送的数据包的回包 // 因为有这个条件，所以如果只开Nagel不开接收方策略是不行的
canSend = condition1 || condition2

拥塞控制

拥塞控制治理的是网络带宽的不稳定问题

拥塞避免治理的是接收方缓冲区溢出的问题

网络辅助的拥塞控制

路由器 / 交换机提供给端系统以反馈信息， ATM 网络使用

单个bit置位： RM（资源管理）信元
1. 有发送端发送 RM，在数据信元中间隔插入
2. RM 中的 bit 被交换机设置（网络辅助）：
  - NT bit ：no increase in rate
  - CI bit : congestion indication 拥塞指示
  - ER bit ：最小带宽
3. RM信元被接收端返回，接收端不做任何改变
显示提供发送端可以采用的速率 ABR ：available bit rate
1. 轻载：发送方可使用可用带宽
2. 拥塞：发送方限制速度到一个最小保障速率上

端到端的拥塞控制

端系统根据延迟和丢失事件推断是否有拥塞，TCP网络使用 AIMD

路由器的负担比较低

符合网络核心简单的TCP/IP构建原则

真实发包个数 = Math.min( 滑动窗口限制 ， 拥塞窗口限制 ）

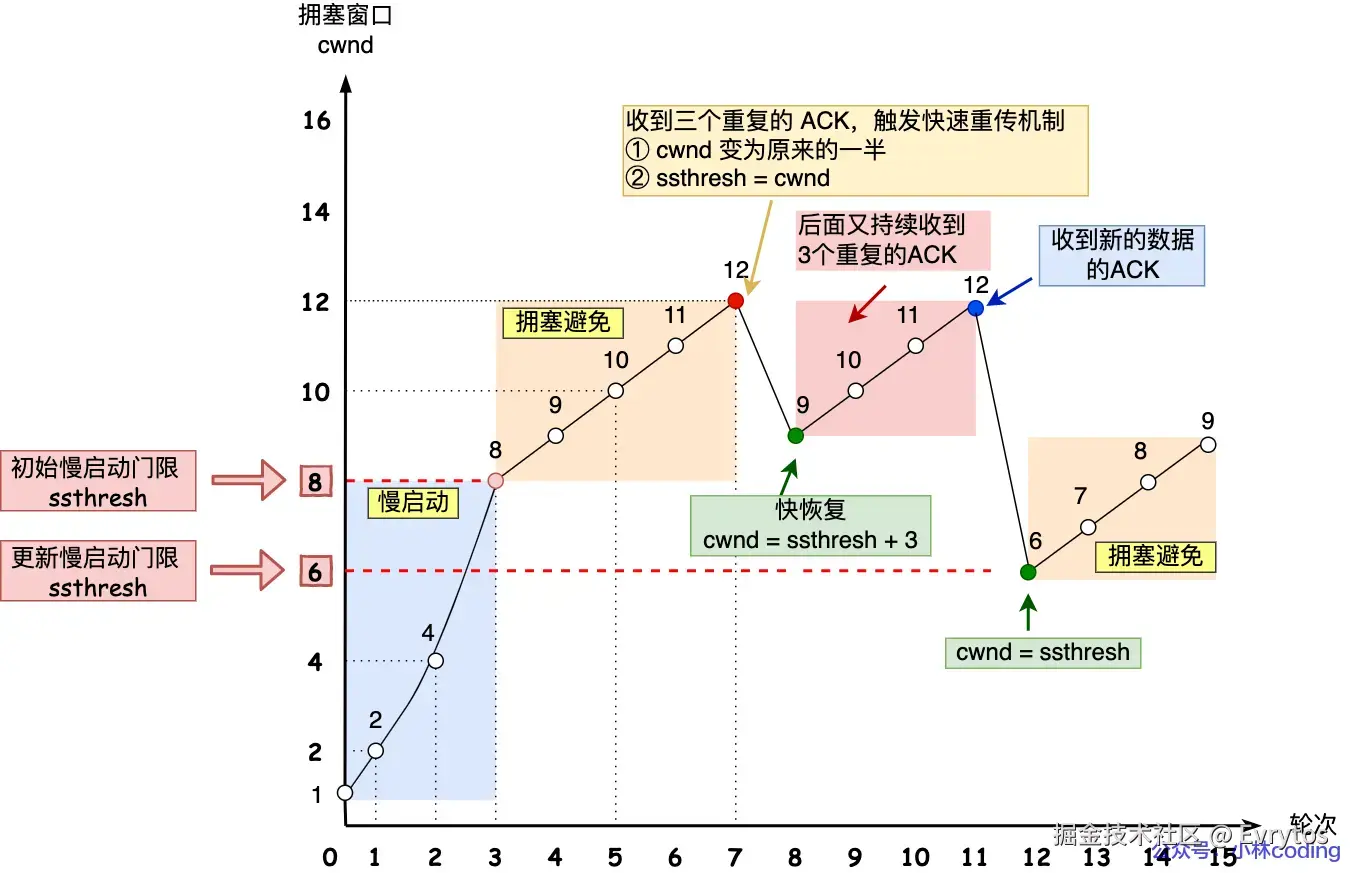

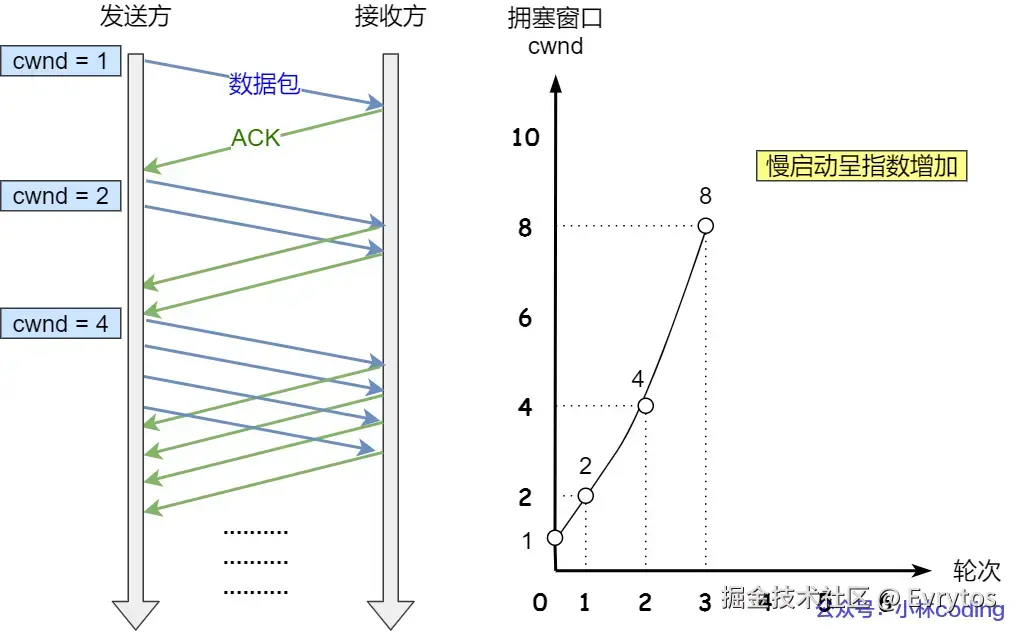

慢启动

维护一个拥塞窗口，一个门限

刚开始，拥塞窗口小于门限，指数级增加拥塞窗口

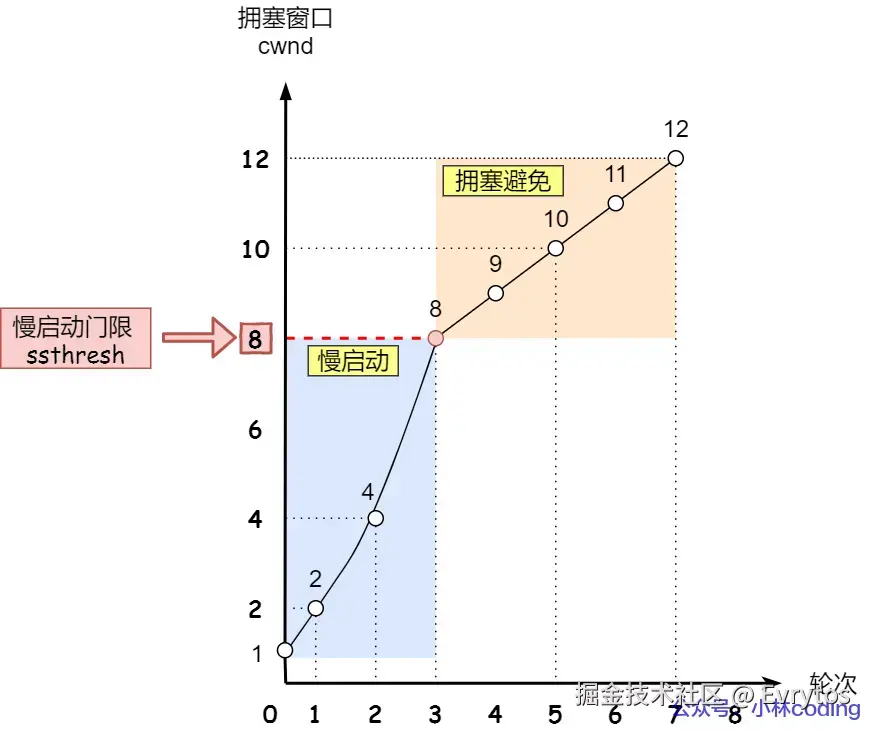

拥塞避免

当拥塞窗口大于等于门限的时候，进入拥塞避免阶段

在这个阶段，每收到一个ACK，拥塞窗口增加一个 MSS

收到3个冗余ACK （快速重传）

轻微拥塞

触发快速重传的，时候，判断当前网络是轻微拥堵

拥塞窗口重置为当前拥塞窗口的 1/2
降低门限为当前滑动窗口（相当于跳过慢启动）

快速恢复

同时进入快速恢复阶段
- 门限 = 当前门限 + 3
- 拥塞窗口 = 门限
- 快速恢复是为了尽快将丢失的数据包发给目标，所以拥塞窗口反而增大
- 接收到新的 ACK 则：
- 拥塞窗口 = 拥塞窗口 / 2
- 门限 = 拥塞窗口

cwnd = ssthresh + 3：接着将拥塞窗口（cwnd）设置为慢开始阈值（ssthresh）加3。这里的加3是因为在快速重传时已经确认接收到了3个重复的数据包，这表明网络中可能存在一定程度的拥塞，但又不至于非常严重，所以通过这种方式对拥塞窗口进行一个相对合理的调整，既减小了拥塞窗口以避免进一步的网络拥塞，又不至于让拥塞窗口变得过小而影响数据传输效率。

继续重传丢失的数据包，如果再收到重复的 ACK，那么 cwnd 增加 1：在调整拥塞窗口后，继续重传之前丢失的数据包。如果在这个过程中又收到了重复的确认应答（ACK），就将拥塞窗口（cwnd）增加1。这是因为每个收到的重复的ACK包，都意味着有一个之前发送出去的数据包已经成功离开了网络，网络的拥塞情况可能有所缓解，所以可以通过适当增加拥塞窗口来提高数据传输效率，但每次只增加1，以谨慎地避免再次引发网络拥塞。

如果收到新数据的 ACK 后，把 cwnd 设置为第一步中的 ssthresh 的值，恢复过程结束：当收到针对新数据的确认应答（ACK）后，表明丢失的数据包已经成功传输并且网络状态已经恢复正常，此时将拥塞窗口（cwnd）设置为最初计算的慢开始阈值（ssthresh）的值，快速恢复过程就此结束。这样可以使得拥塞窗口在一个相对合理的大小上，既能保证数据传输的效率，又能避免再次出现网络拥塞。

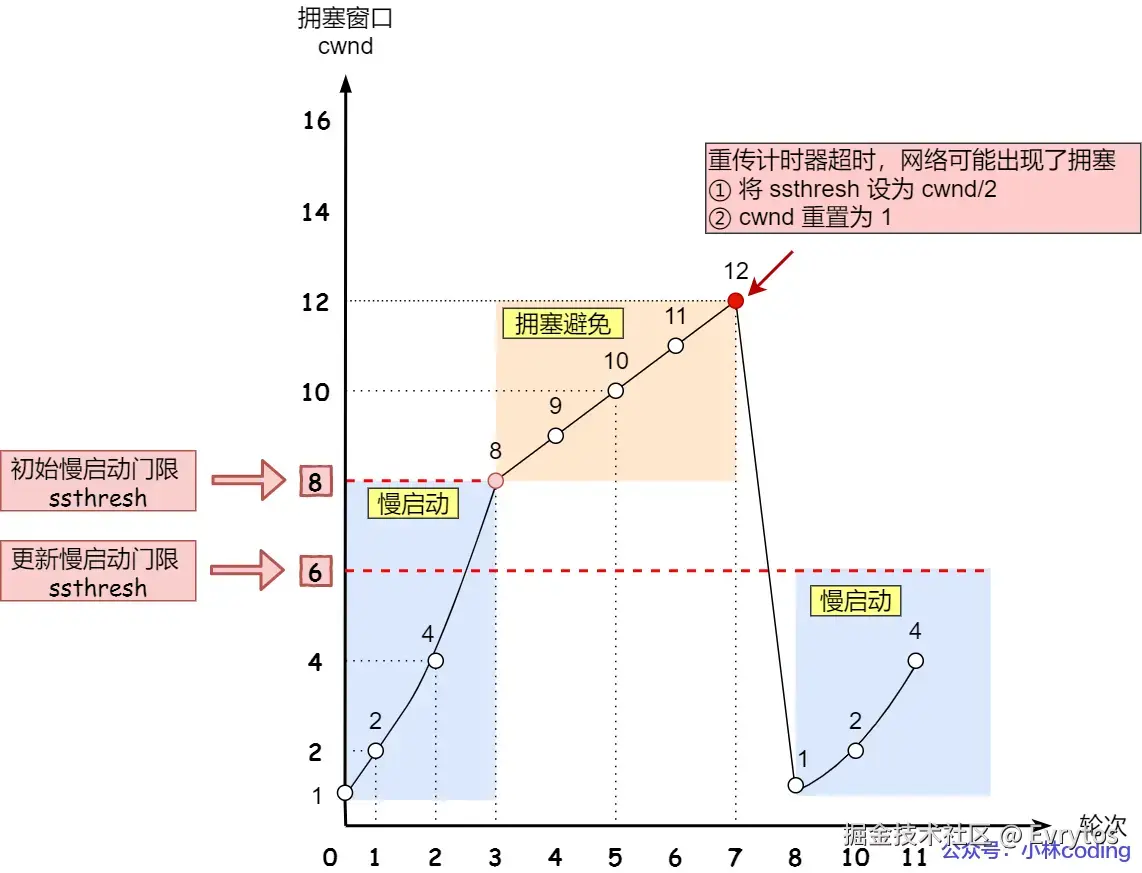

TCP 分组超时（超时重传）

拥塞
检验不通过：误杀

触发超时的时候

降低门限为当前门限的 1/2
拥塞窗口重置为 1

重新进入慢启动阶段

拥塞控制和流量控制是同时进行的，一体化处理，他们两个控制的最小的发送速率是实际发送速率，同时满足拥塞控制和流量控制的要求

从数学上分析，TCP拥塞控制让TCP的带宽分配变得公平

连接管理

最大连接数

讨论最大的连接数，理论上我们需要从服务端和客户端两方面考虑

客户端：
1. IP 的数量最多为 2 ^ 32 （IPv4）
2. 端口是一个 16 位的无符号整数，理论上是 2 ^ 16 个
3. 所以客户端能提供 2 ^ 48 个二元组
服务端（我们这里讨论一个服务端的最大连接数）需要讨论承受能力
1. 每一个 TCP 连接在操作系统中是一个文件，操作系统能够同时打开的文件数量是有限的
2. 打开每一个 TCP 连接需要在内存中维护缓冲区和保存相关数据，所以数量还受制于内存数量

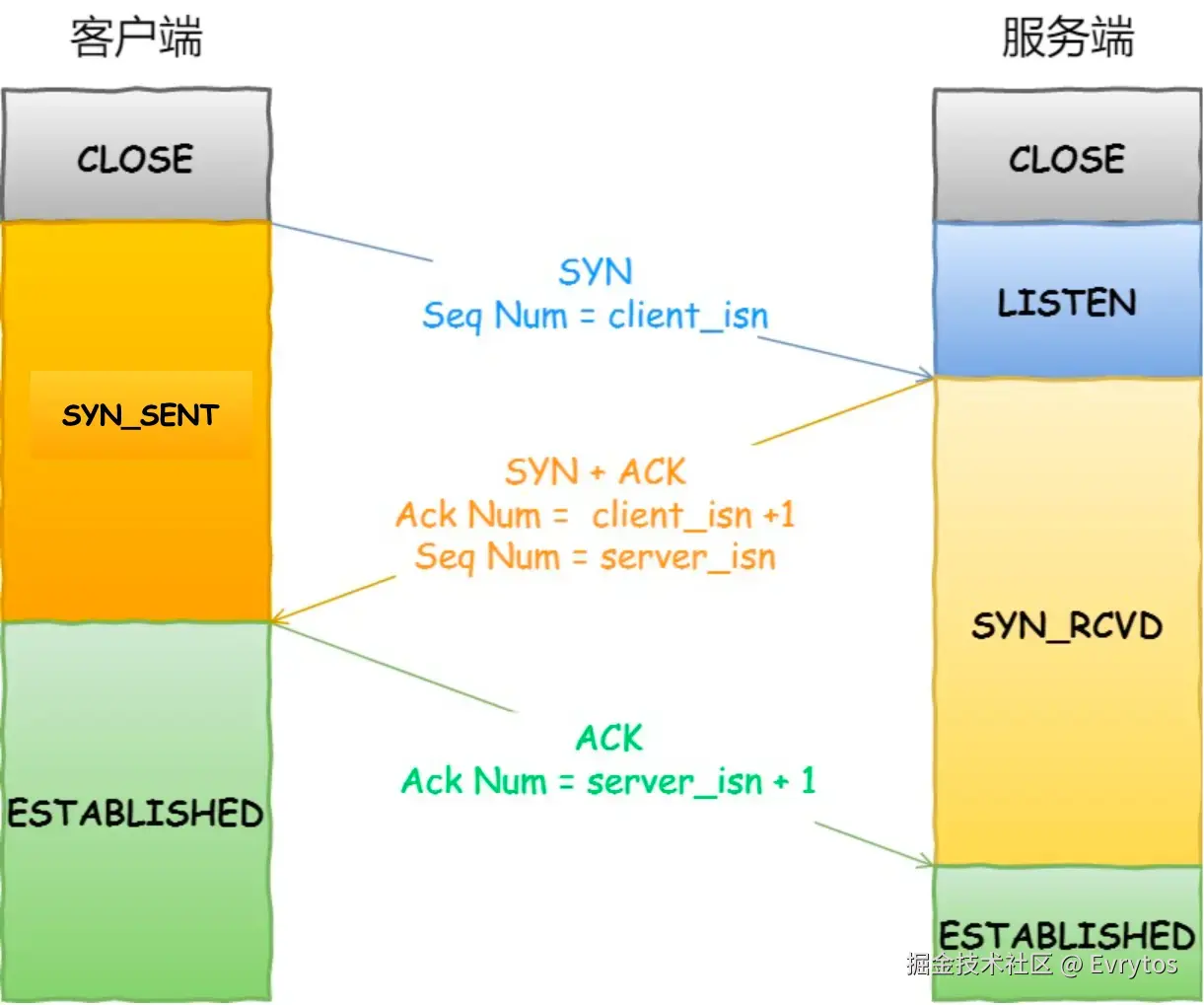

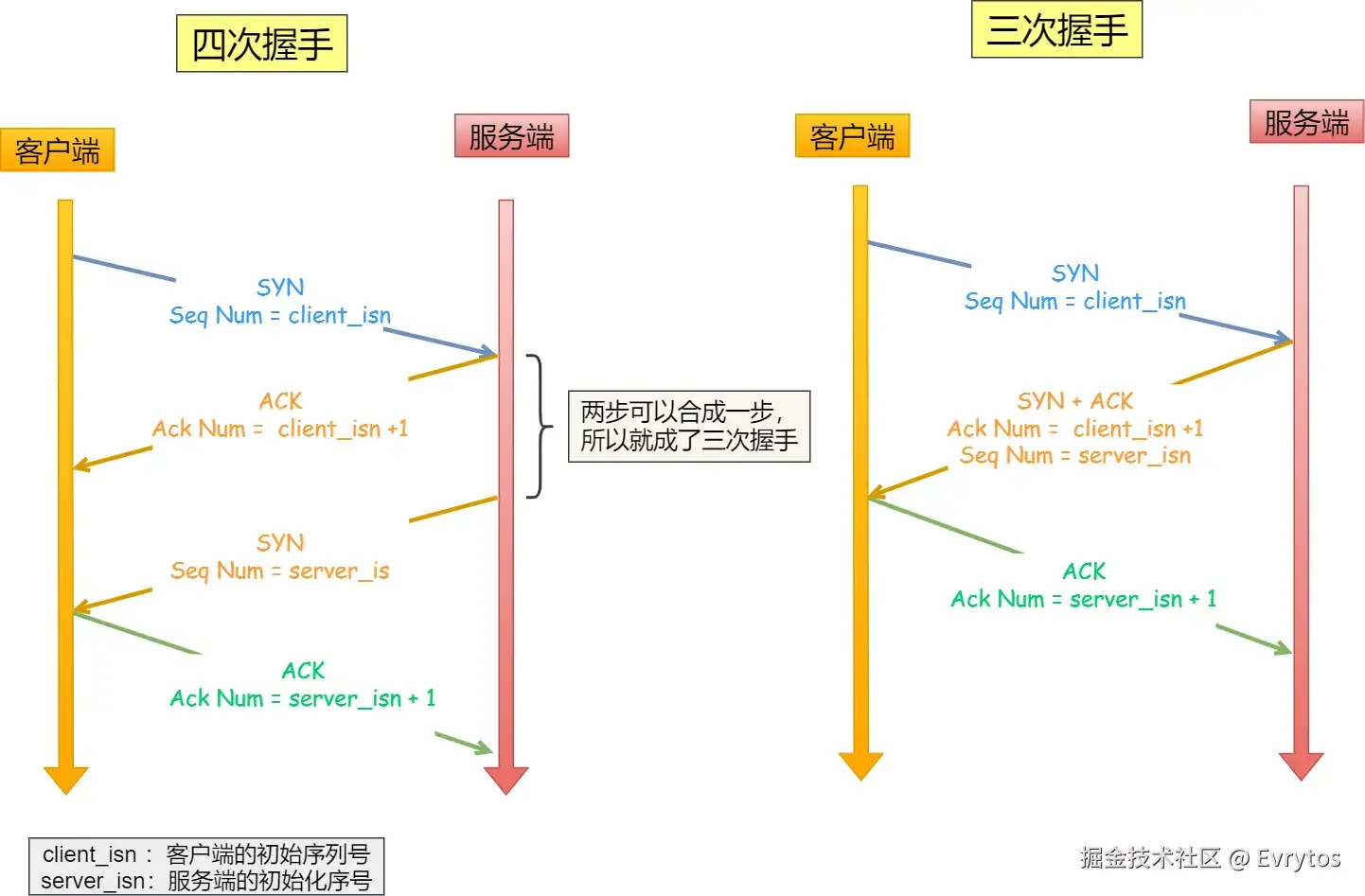

三次握手

什么是连接？RFC793 的定义中，用于保证可靠性，实现流量控制而维护一些状态信息组合，包括socket，序列号和窗口大小这些统称为连接

建立连接，其实就是一个同步双方的简单状态机的问题 👇

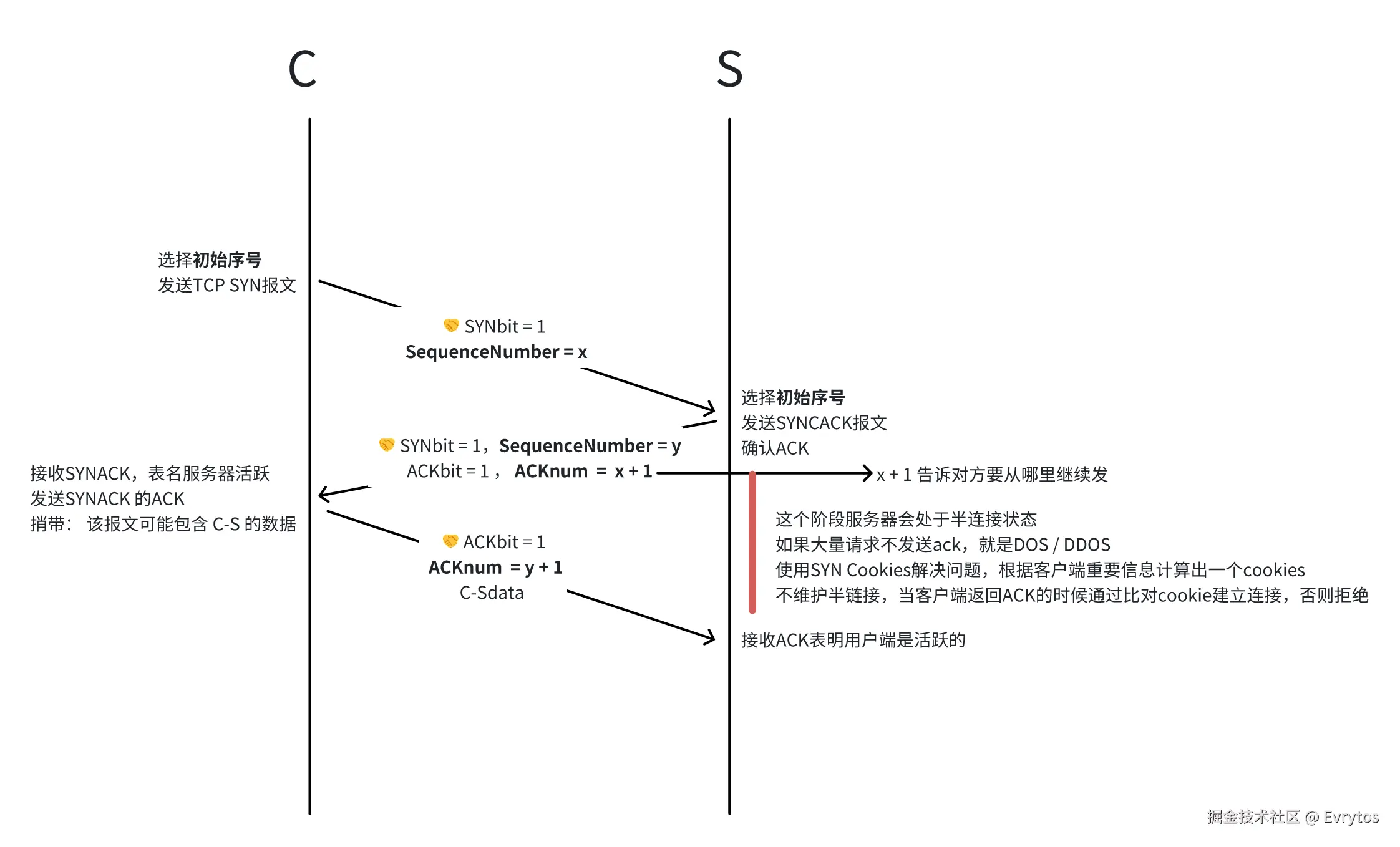

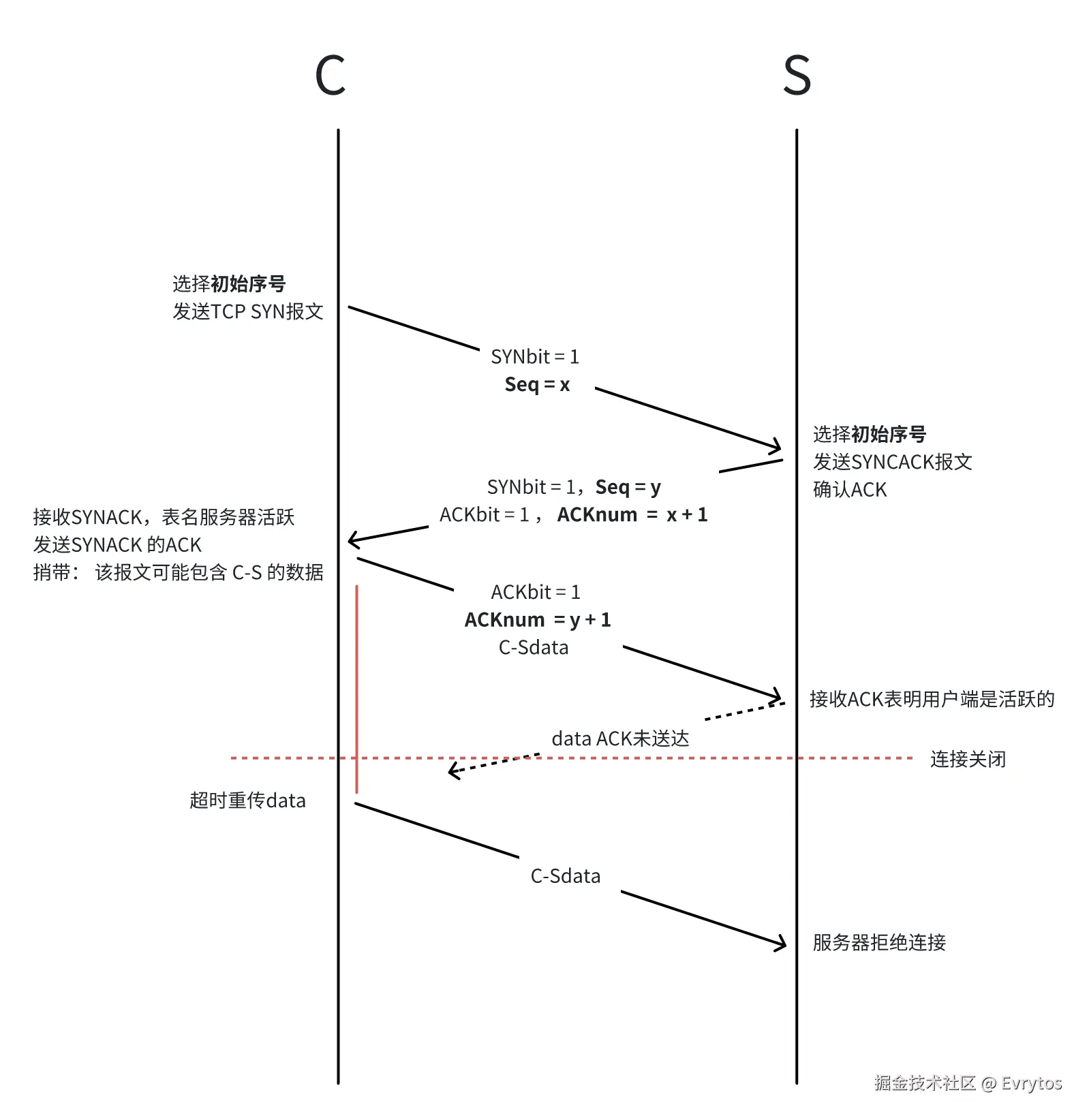

流程

SYNbit 标志位，标识这个握手是试图建立起状态同步的请求（连接）
ACKbit 标志位，标识这个请求是对以前的确认
SequenceNumber 服务端和客户端各自随机选择的一个 number，通过这个 number 判断返回的 ACK 归属于哪一个请求
ACKnum = 对方的 SequenceNumber + 1，标识哪一个请求的 ACK

防止历史连接

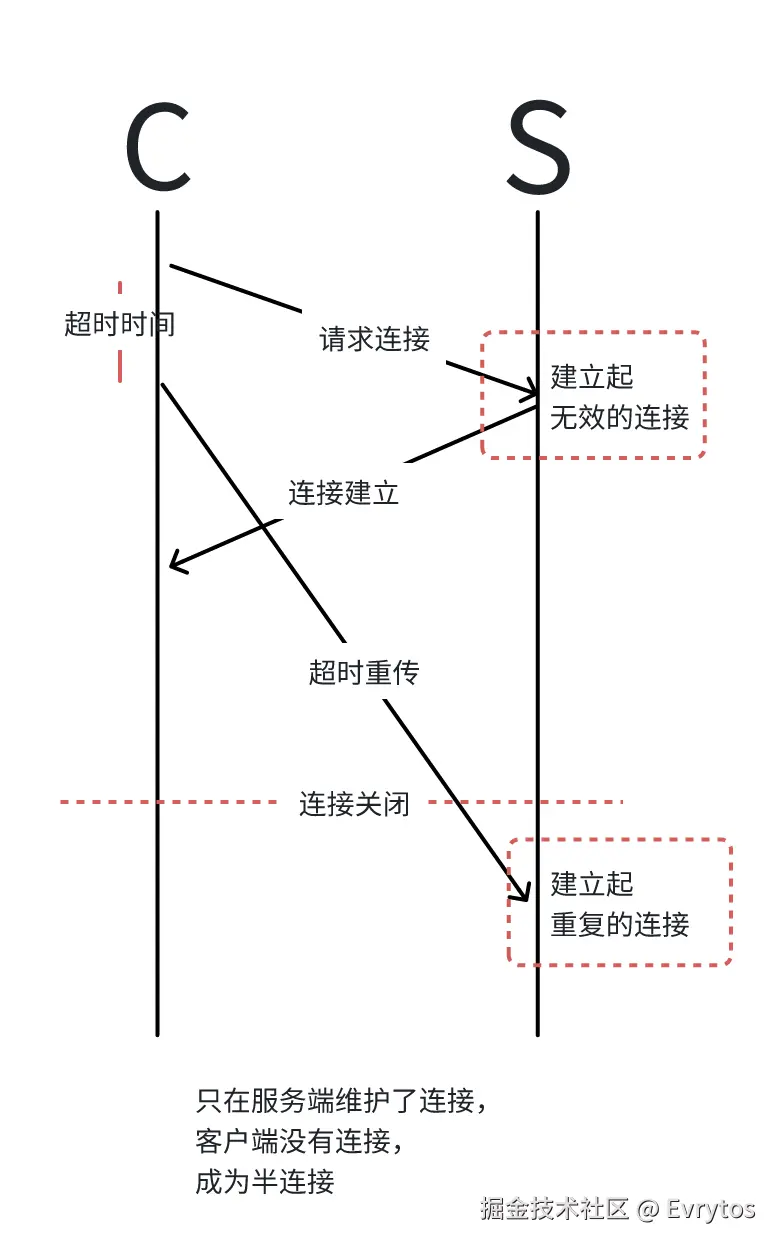

假设 TCP 只有两次握手

客户端

客户端首先发起连接请求，但是由于网络超时或者客户端宕机重启，这个请求连接被抛弃，重新发起一个请求连接
第二个请求发出之后，客户端收到了第一个请求的 ACK，由于没有标识，客户端也会误以为连接（第二个）建立成功。进而造成连接混乱

服务端

第一个请求连接已经被服务端接收，建立起一个完整的连接。在ACK到达客户端之前，客户端就重发了，废弃了第一个握手请求。到此由于服务端太容易建立起连接，造成了一个无效的连接建立
第二个请求发出后，服务端收到，又建立起一个重复连接

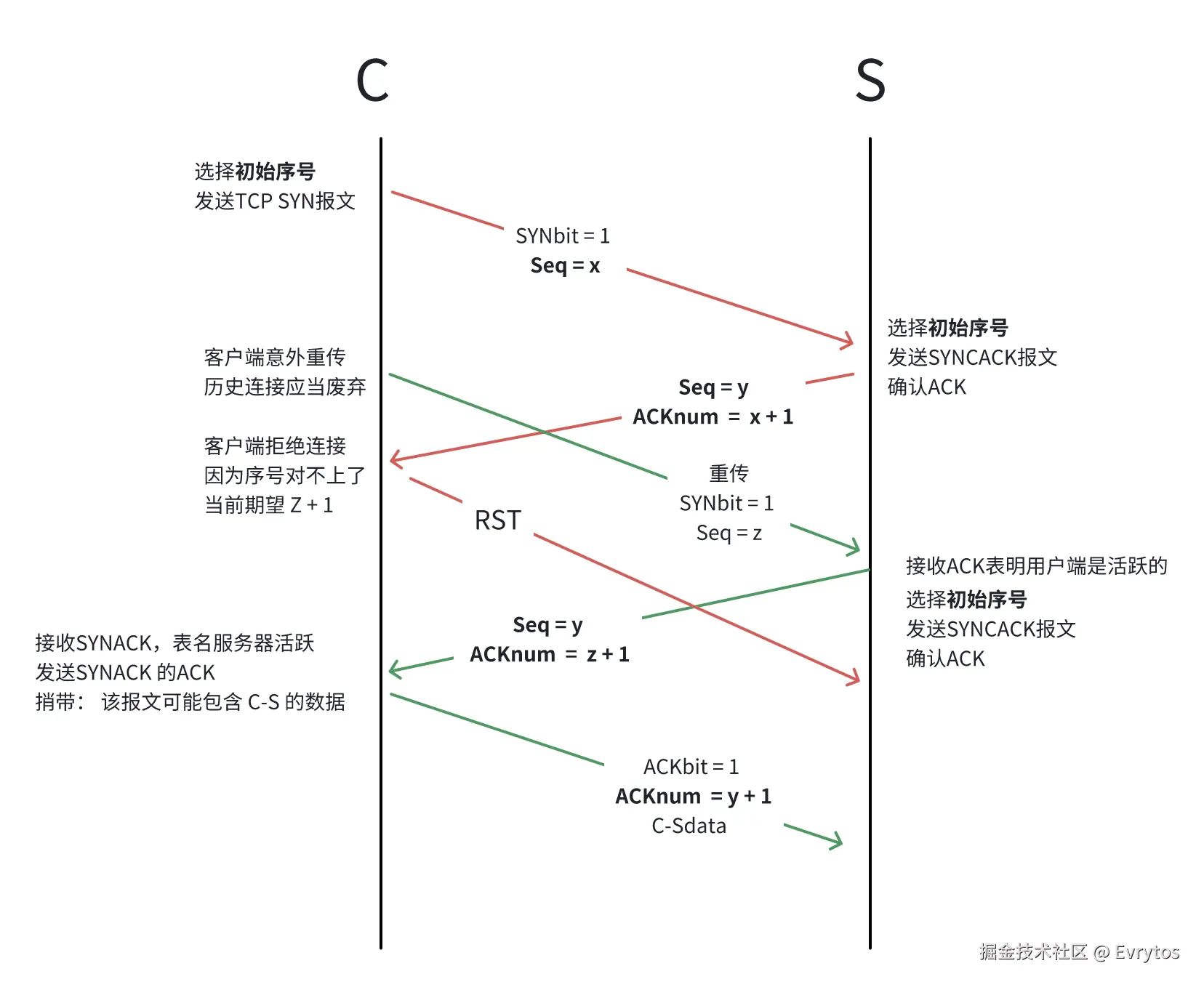

在三次握手的前提下，如果服务端尝试建立起重复的请求，就会因为 ACKnumber 于当前期待的 SeqenceNumber + 1 不匹配而被拒绝，发送断开当前连接的请求，服务端就不用维护半连接了。

也因此，这里的序号必须是随机的，而不是按顺序的，否则重传的序号可能和第一次穿的一样，也会错误的建立起连接
这个随机的序号算法是

ISN = M（每四微妙 + 1 ）  + F （四元组）

错误接收

但是序号随机并不是完全避免了错误接收的可能，只是概率比较低，网络不能解决所有问题

同步双方初始序列号

序列号 seqNum 是可靠传输的关键属性，可以说序列号是滑动窗口的核心属性

通过序列号去重
通过序列号按序接收
标识那些是已经被 ACK 的

三次握手也可以看作是双方相互同步序列号的必然要求，只不过原本的4次挥手捎带优化了一下变成了3次

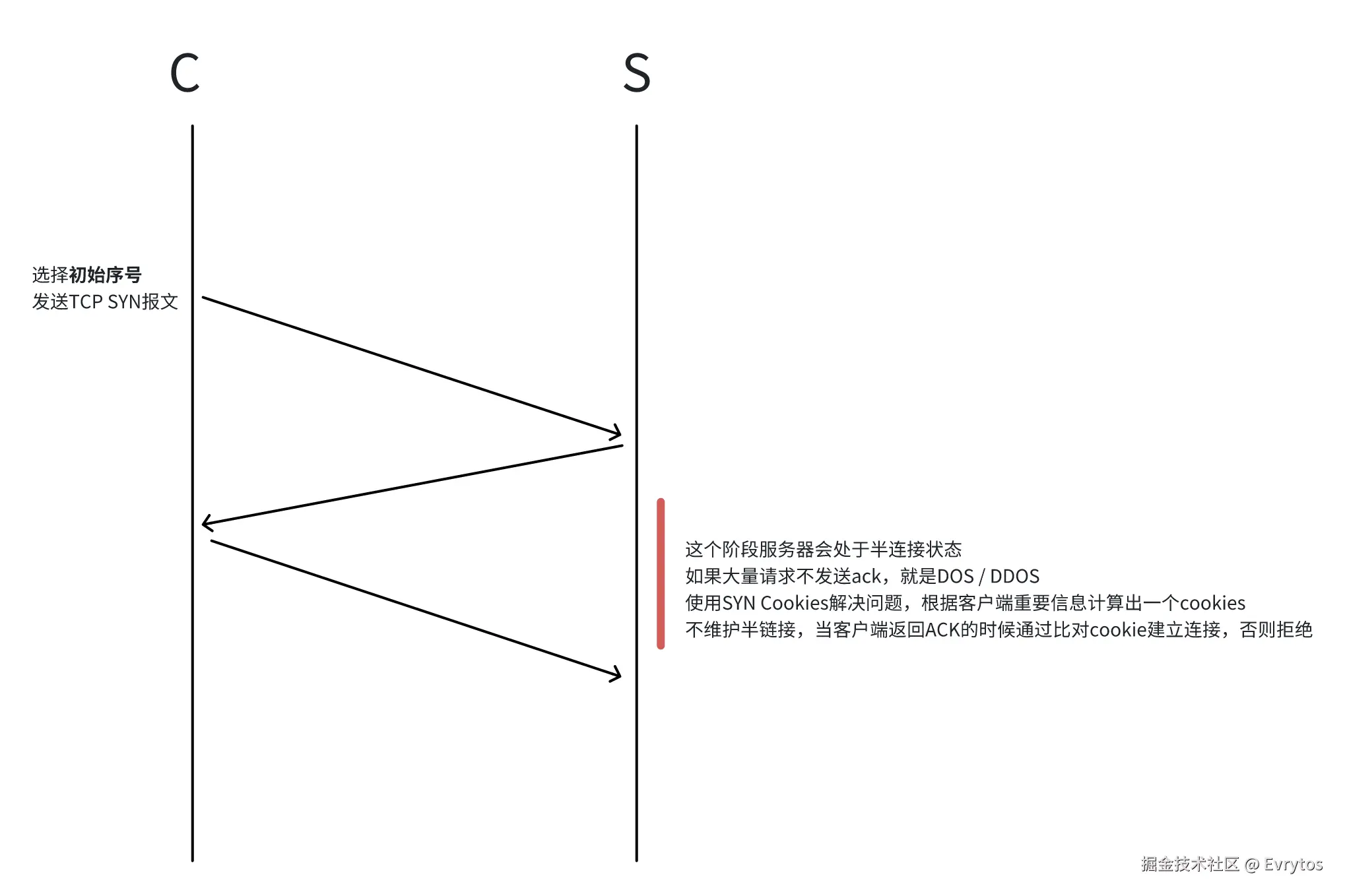

SYN攻击 DDOS

对于服务端而言

在收到第一个 SYN 请求的时候，将对应的半连接对象推入半连接队列
收到 SYNACK 的时候，将对应半连接对象推入全连接队列中

如果很多伪造的 ip 去把半连接队列打满，由于服务器无法找到对于 ip，也就无法发送 SYNACK，进而无法消费半连接队列，一直重传直到超时。造成资源浪费，服务器宕机

解决方案

增大TCP半连接缓队列
当半连接队列满，新到来的连接通过算法从四元组算出一个 cookies 保存，发送给客户端（ACKSYN）
接收到 ACKSYN 的时候，判断 cookies 合法性，直接进入全连接队列

四次挥手

客户端和服务器分别拆除
- 对称释放
- - 客户端发送拆除请求
    - 服务器同意
    - 客户端到服务器的传输断开
- - 服务器向客户端发送拆除请求
    - 客户端同意
    - 服务端向客户端的传输断开

这里的四次挥手是双方同步连接断开意图的过程，按道理说四次挥手可以通过捎带优化成三次，就如同三次握手那样。但是一方断开连接另一方可能尚有数据等待发送，所以他们不是一个一定紧随的状态。

对于握手，则一方统一建立后另一方必然要紧随着同意/拒绝，所以可以晒带优化

两军问题

这是两次通信的连接拆除：不可避免的会有一方释放了但是另一方未释放的情况，因为这是不可靠的

截断攻击

连接拆除容易被伪造，被攻击后连接确实会拆除，被攻击方仅可感知到攻击，但是连接不可避免的被拆除:

解决方案：连接拆除后启动一个定时器，定时器结束之前没有请求到来就是真正释放了
