Sentinel是阿里巴巴开源的一款微服务流量控制组件。官网地址：sentinelguard.io/zh-cn/

Sentinel的特征

  • 丰富的应用场景。控制突发流量在可控制的范围内，消息削峰填谷，集群流量控制，实时熔断下游不可用的应用等等。
  • 完备的实时监控。Sentinel 提供实时的监控功能。您可以在控制台中看到接入应用的单台机器秒级数据，甚至 500 台以下规模的集群的汇总运行情况。
  • 广泛的开源生态。Sentinel 提供开箱即用的与其它开源框架/库的整合模块，例如与 Spring Cloud、Dubbo、gRPC 的整合。您只需要引入相应的依赖并进行简单的配置即可快速地接入 Sentinel。
  • 完善的 SPI 扩展点。Sentinel 提供简单易用、完善的 SPI 扩展接口。您可以通过实现扩展接口来快速地定制逻辑。例如定制规则管理、适配动态数据源等。

下载Sentinel的控制台

Sentinel官方提供了UI控制台，方便我们对系统做限流设置。

可以到github的官网去下载： github.com/alibaba/Sen…

下载下来就是一个jar包

  1. 将其拷贝到一个你能记住的非中文目录，然后运行命令
java -jar 你的jar包名称.jar

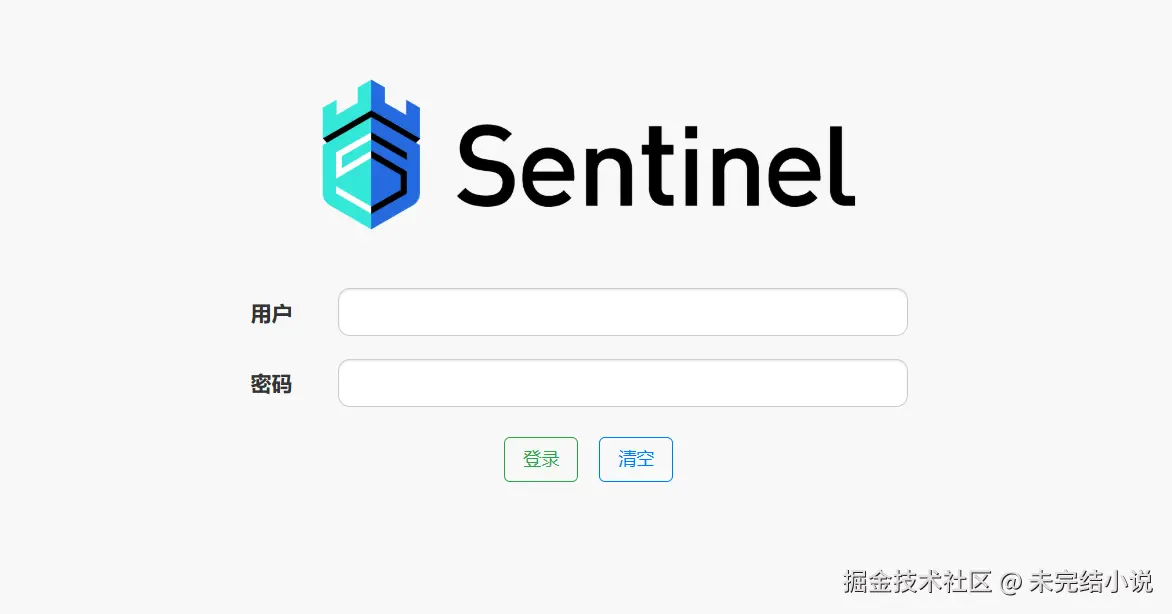

  1. 然后访问：localhost:8080 即可看到控制台页面，默认的账户和密码都是 sentinel

这个时候控制台还没有任何信息，因为还没有和我们的服务进行整合

image.png 如果修改Sentinel的默认端口、账户、密码，可以通过以下配置：

配置项默认值说明
server.port8080服务端口
sentinel.dashboard.auth.usernamesentinel默认用户名
sentinel.dashboard.auth.passwordsentinel默认密码

在原来的命令后面再加上 -D和配配置项的名称和值即可

java -Dserver.port=8090 -jar 你的jar包名称.jar

微服务整合Sentinel

在我们的微服务中整合Sentinel，并且连接Sentinel的控制台，步骤如下：

  1. 引入sentinel依赖：
<dependency>
      <groupId>com.alibaba.cloud</groupId>
      <artifactId>spring-cloud-starter-alibaba-sentinel</artifactId>
      <version>2023.0.1.0</version>
</dependency>
  1. 配置控制台地址：
spring:
  cloud:
    sentinel:
      transport:
        dashboard: localhost:8080

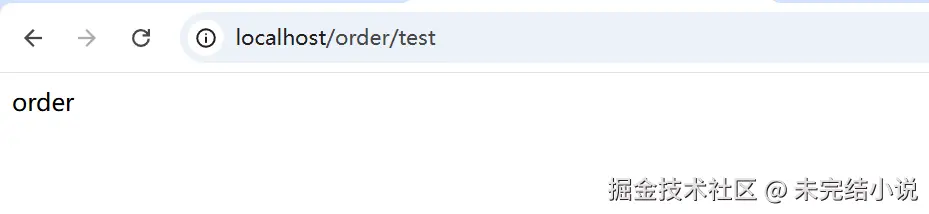

  1. 重启微服务，访问微服务的任意端点，触发sentinel监控


先访问以下任意接口，再来Sentinel的控制台刷新以下，就可以看到具体的一些信息了


限流规则

在说限流规则之前，我们先来说一下什么是簇点链路

簇点链路

簇点链路： 就是项目内的调用链路，链路中被监控的每个接口就是一个资源。默认情况下 sentinel 会监控 SpringMVC 的每一个端点（Endpoint），因此 SpringMVC 的每一个端点（Endpoint）就是调用链路中的一个资源。

端点可以理解成 Controller 中的方法

在我们的项目中，请求进来会调用 Controller 的方法，Controller 又调用 Service，Service 又调用用 Mapper，这样就形成了一个调用链路。

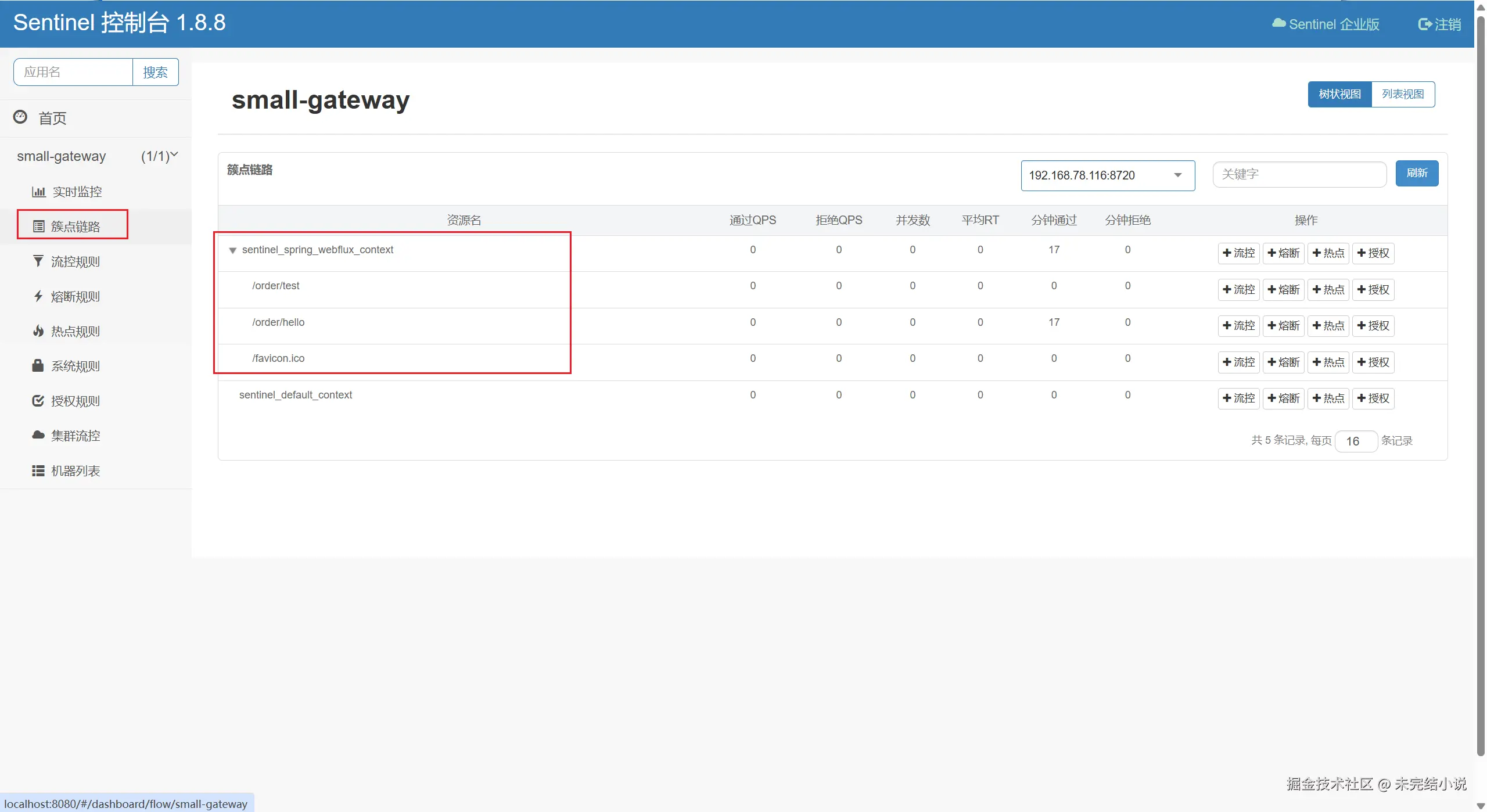

流控、熔断都是针对簇点链路中的资源来设置的，因此我们可以点击对应资源后面的按钮来设置规则

流控规则入门案例

要求：给 /order/hello 这个资源设置流控规则，QPS 不能超过 200.然后利用 jemeter 测试。

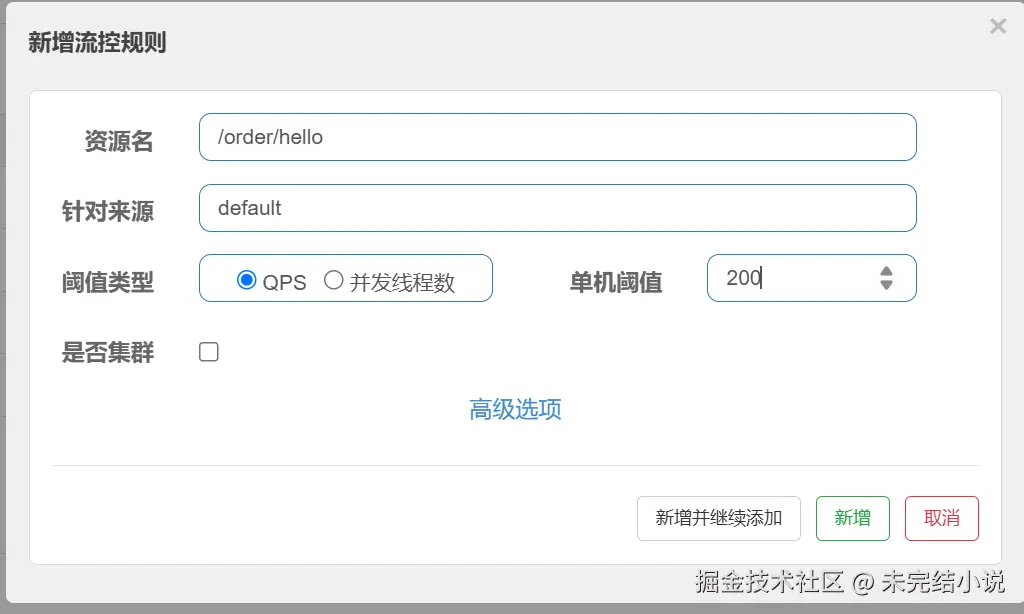

点击流控按钮就会有这个设置流控规则的窗口，我这里设置了 QPS 的单机阈值为 200，然后点击新增即可

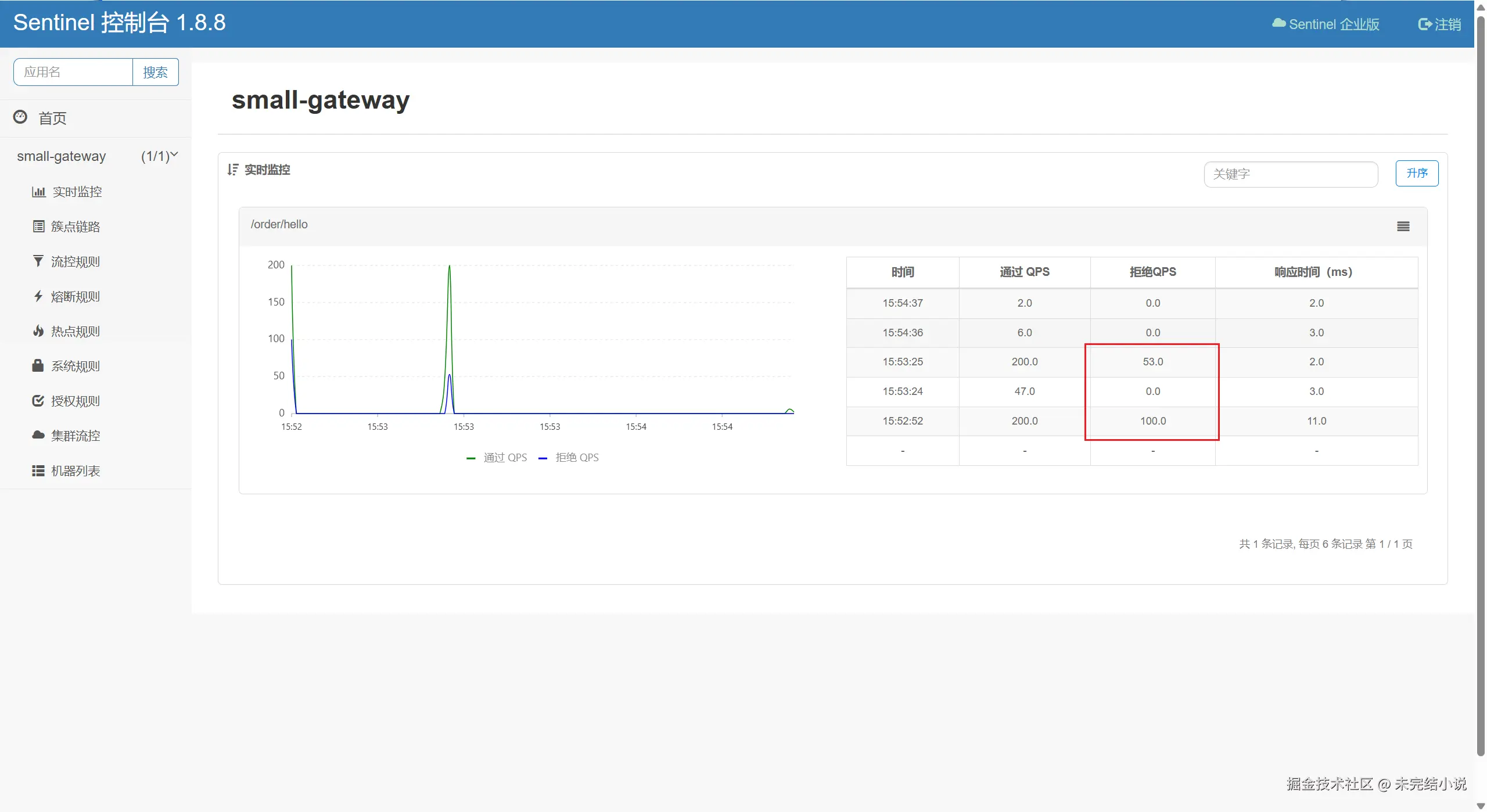

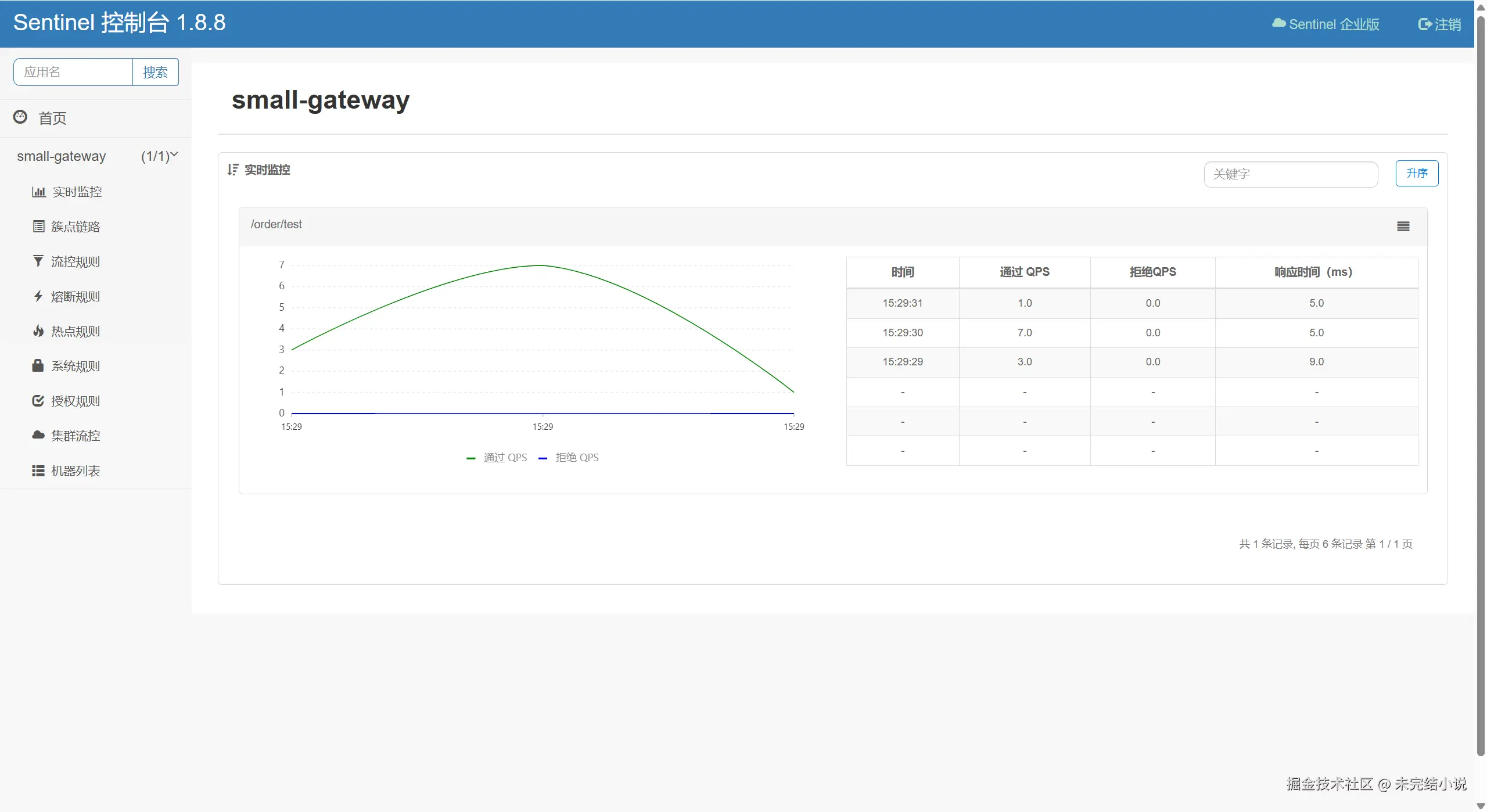

这里可以看到，被拒绝的 QPS 数量


限流的高级选项

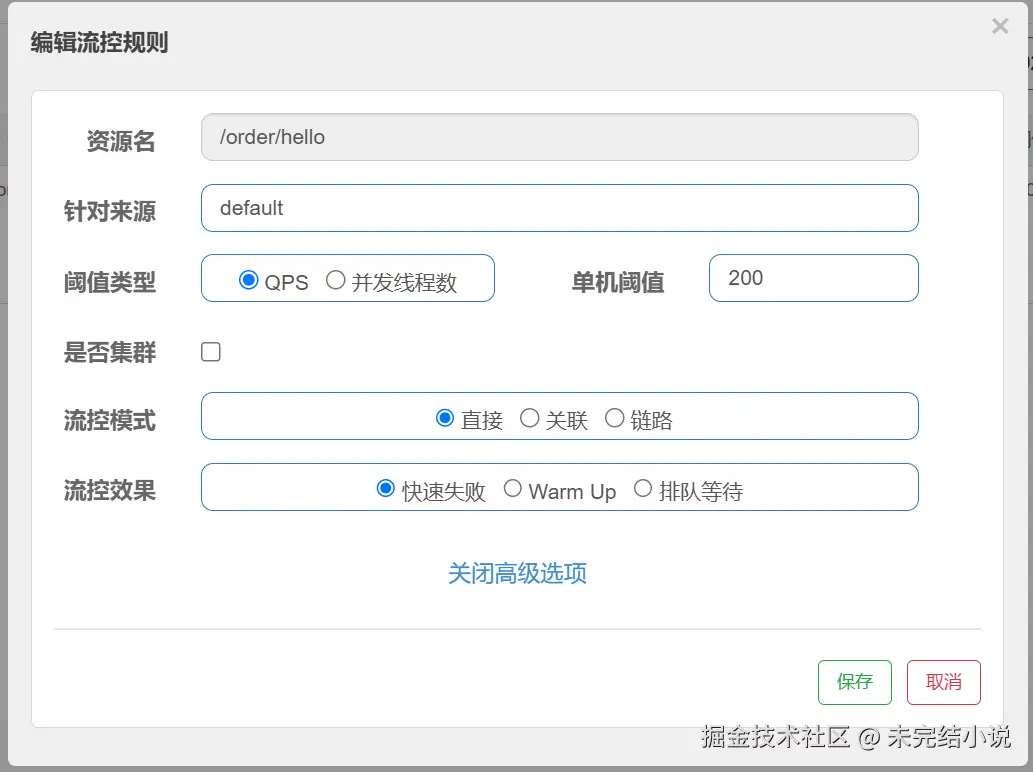

点击流控规则窗口中的高级选项，会多出来两个配置：流控模式、流控效果

  • 流控模式

    • 直接： 统计当前资源的请求，触发阈值时对当前资源直接限流，也是默认的模式（A触发阈值，对A做限流）
    • 关联： 统计当前资源相关的另一个资源，触发阈值时，对当前资源限流（A触发阈值，对B做限流）
    • 链路： 统计从指点链路访问到本资源的请求，触发阈值时，对指定链路限流（A触发阈值，对请求来源做限流）

    使用说明

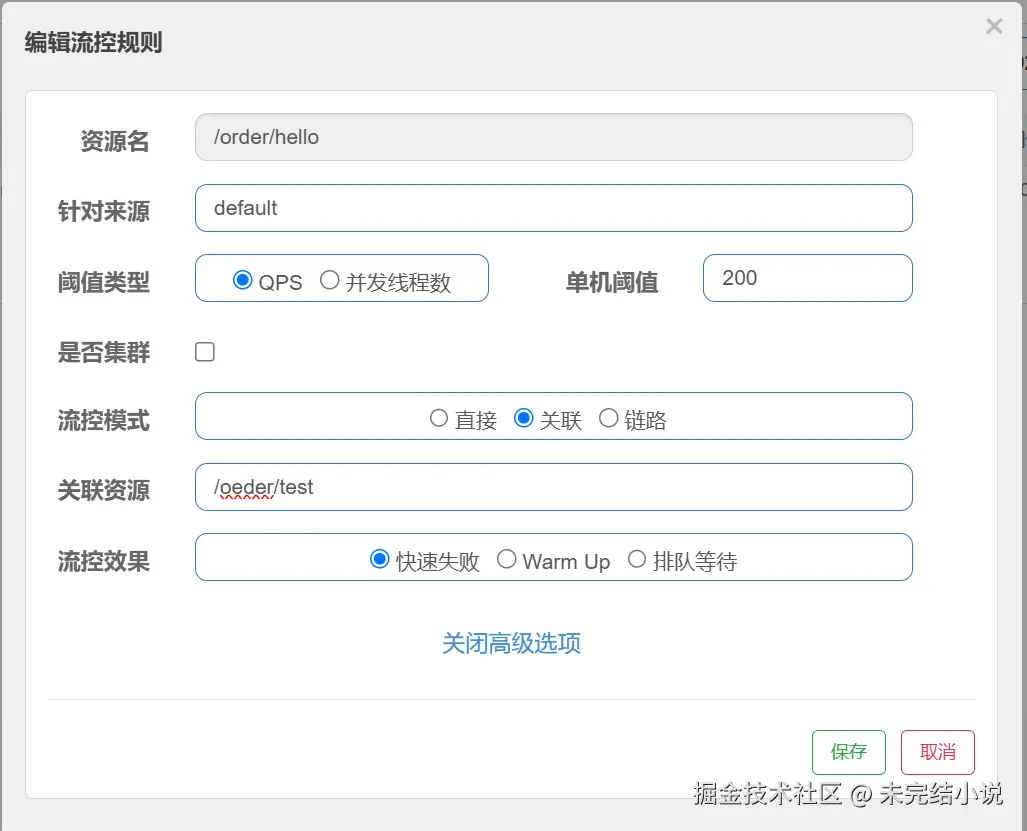

    关联模式：

    当 /order/test 资源访问量触发阈值时，就会对 /order/hello 资源限流，避免影响到 /order/test

    当两个资源有竞争关系，一个优先级高，一个优先级低，可以选择关联模式


链路模式：

只针对从指定链路访问到本资源的请求统计，判断是否超过阈值。

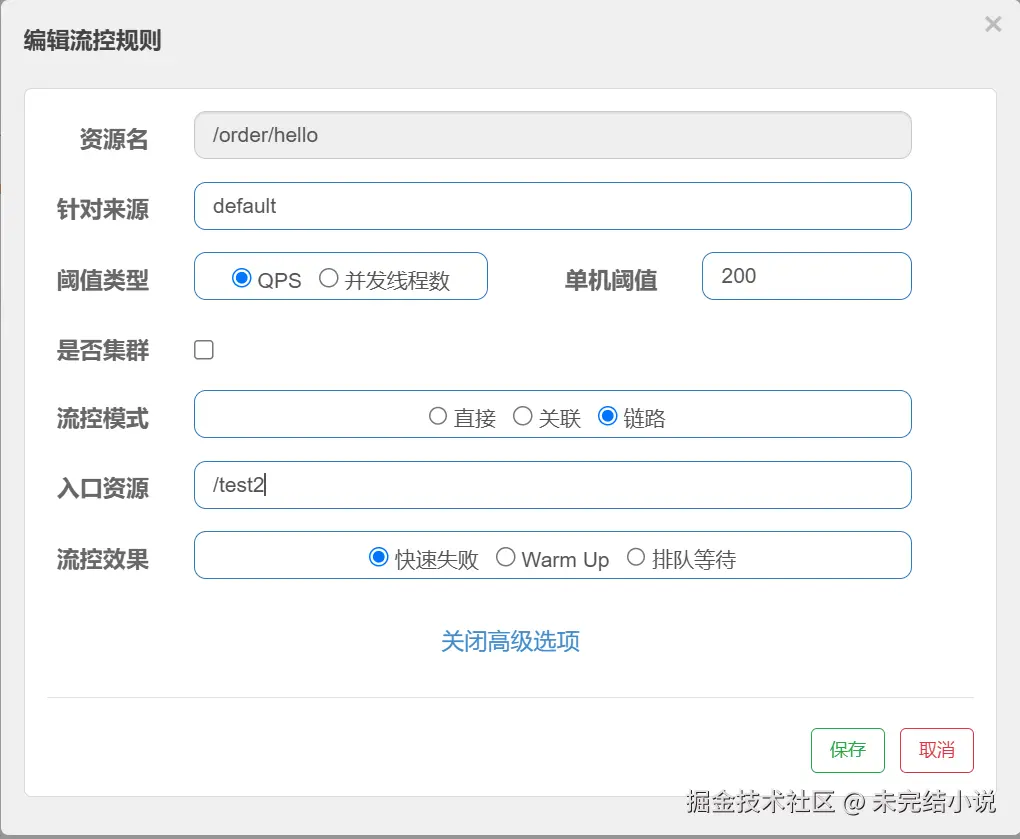

如果只希望统计 /test2 进入到当前资源的请求，可以这样配置


这里介绍一个注解@SentinelResource("hello") 这个注解可以标记一个资源，括号中的 hello 就是这个资源的名字，因为 Sentinel 默认加载的资源是Contoller中的方法，所以当有 Service 获取其他的方法需要做限流是，可以使用这个注解。

@SentinelResource("hello")
public String sayHello(String name) {
     System.out.println("hello " + name);
     return "调用了sayHello方法";
}

Sentinel默认会将Controller中的方法做context整合，导致链路模式的流控失效，需要修改application.yml，添加配置：

spring:
    sentinel:
      web-context-unify: false
  1. 流控效果

流控效果是指请求达到了流控阈值时应该采取的措施，包括三种：

  • 快速失败： 达到阈值后，新的请求会被立即拒绝并抛出FlowException异常。收默认处理方式。
  • warm up： 预热模式，对超出阈值的请求同样是拒绝并抛出异常。但是这种模式阈值会动态变化，从一个较小值逐渐增加到最大阈值。

warm up模式也叫做预热模式，是应对冷启动的一种方案。请求阈值的初始值是 threshold/coldFactor，持续指定时长后逐渐提高到threshold（最大阈值）值。而coldFactory的默认值是3.

例如：我设置的 QPS 的 threshold 为 10 ，预热时间为 5 秒，那么初始阈值就是 10/3，也就是 3 ，然后在 5 秒后逐渐增长到 10

  • 排队等待： 让所有的请求按照先后次序排队执行，两个请求的间隔不能小于指定时长。

当请求超过 QPS 阈值时，快速失败和 warm up 会拒绝新的请求并抛出异常。而排队等待则是让所有请求进入一个队列中，然后按照阈值允许的时间间隔一次执行。后来的请求必须等待前面执行完成，如果请求预期等待的时间超出最大时长，则会被拒绝。

热点参数限流

之前的限流是统计访问某个资源的所有请求，判断是否超过 QPS 阈值。而热点参数限流是分别统计参数值相同的请求，判断是否超过 QPS 阈值。

比如说现在有多个请求来访问 /goods/{id} 资源，id会有不同的值 ，QPS 统计的时候就会分开统计了，

参数值QPS
id = 13
id = 21

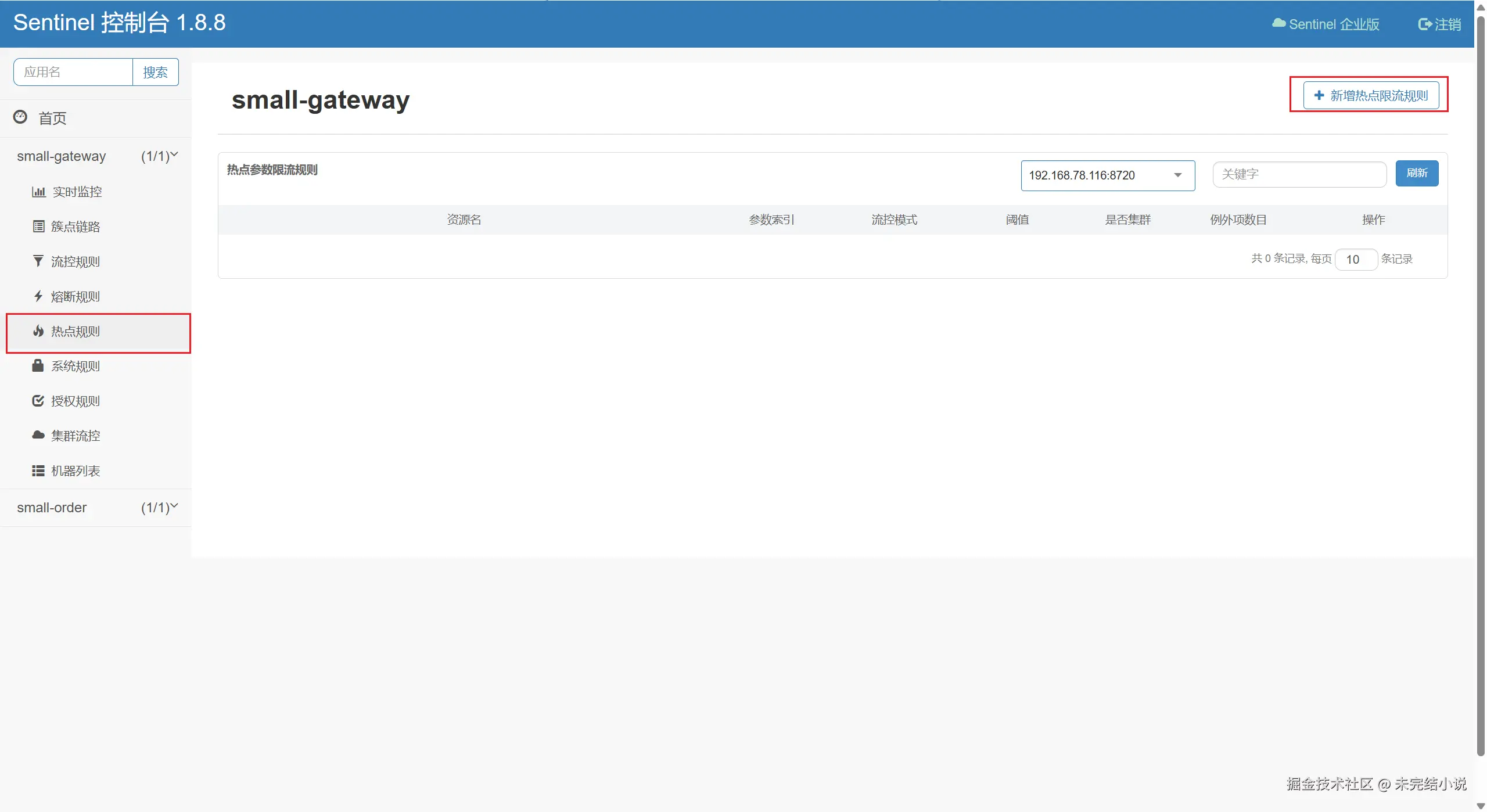

配置示例：

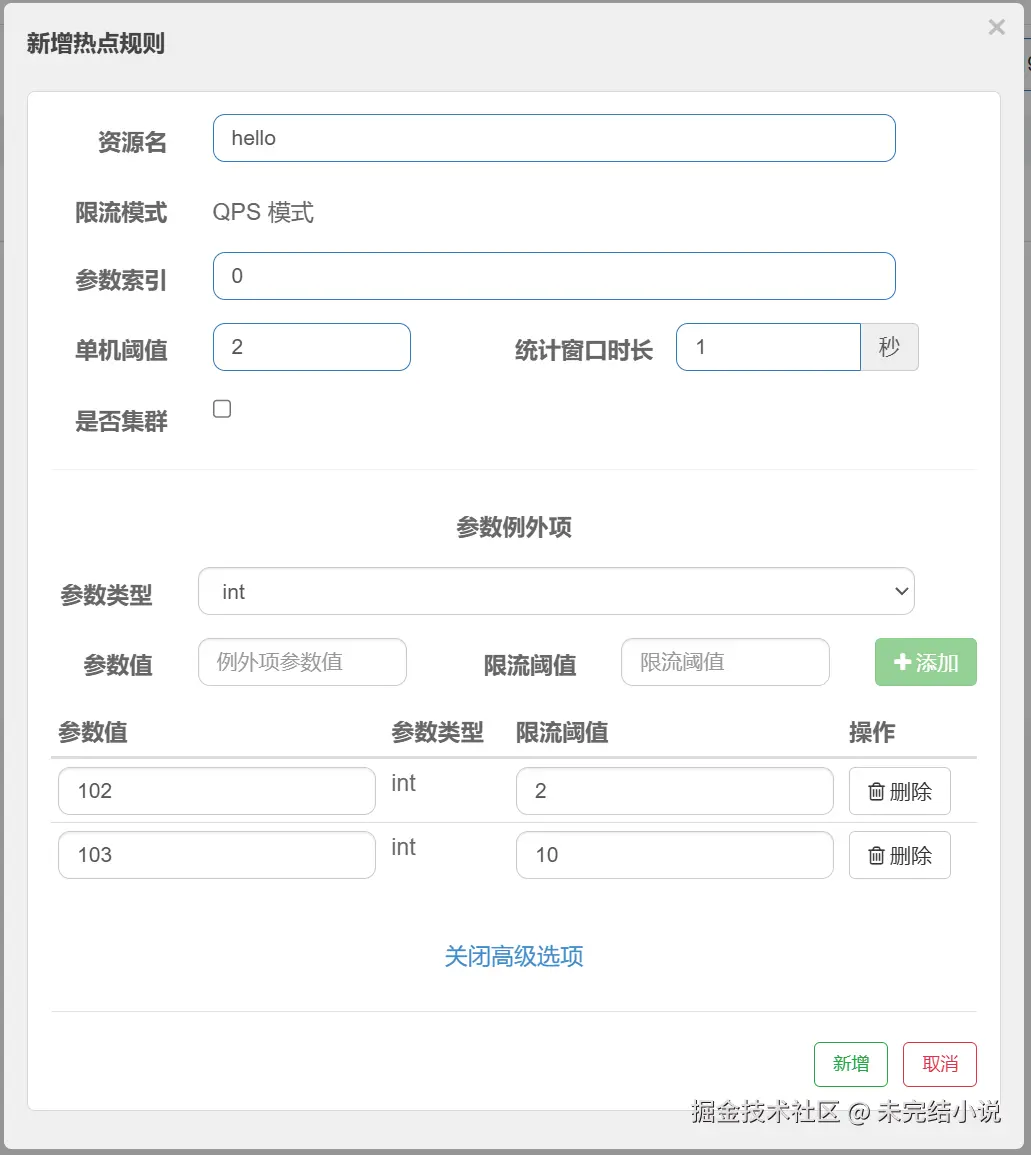

在热点参数限流的高级选项中，可以对部分参数设置例外的配置：

注意： 热点参数资源对默认的 SpringMVC 资源无效需要加 @SentinelResource("hello") 注解

隔离和降级

虽然限流可以尽量避免因高并发引起的服务故障，但服务还会因为其他的原因而故障。而要将这些故障控制在一定范围，避免雪崩，就需要靠线程隔离（舱壁模式）和熔断降级手段了。

不管是线程隔离还是熔断降级，都是对**客户端（调用方）**的保护。

  1. 线程隔离

线程隔离有两种方式实现：

  • 线程池隔离

加入现在有个服务A，它依赖于服务C和服务D，现在来了一个请求，这个请求需要分别调用服务C和服务D，那么就会分别给服务C和服务D创建线程池，发起调用的时候，分别从这两个线程池中取线程发起调用，这样两个服务就隔离开了。把故障隔离在一个范围内。

  • 信号量隔离（默认）

通过控制对共享资源的访问数量，限制了同时访问该资源的线程数量。不同的线程可以共享同一个资源，但是同时访问该资源的线程数量受到信号量的限制。

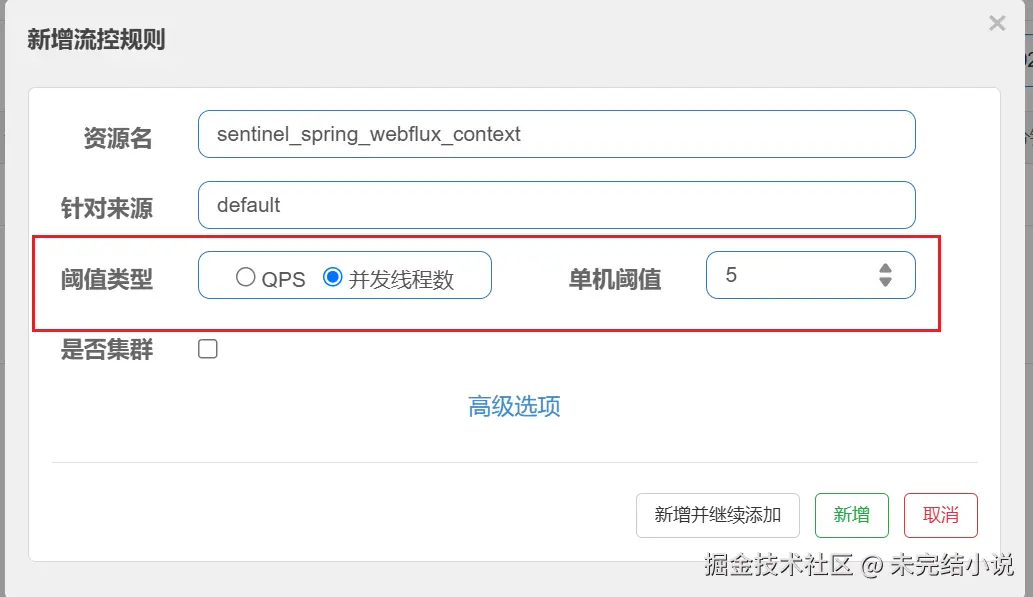

并发线程数：就是该资源能使用的线程数的最大值。也就是通过限制线程数数量，实现舱壁模式。超出的线程会被拒绝。


  1. 熔断降级

熔断降级是解决雪崩问题的重要手段。其思路是有路由器统计服务调用的异常比例、慢请求比例，如果超出阈值则会熔断该服务。即拦截访问该服务的一切请求；当服务恢复时，断路器会放行该服务的请求。

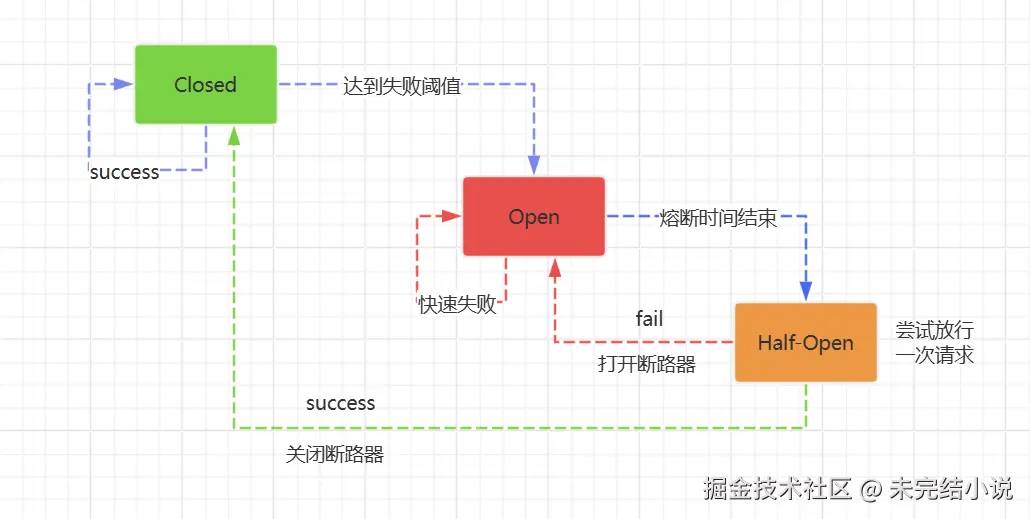

断路器的工作流程如下所示：

这里面有两个比较关键的属性需要我们来配置：熔断时间和失败阈值（熔断策略）


熔断策略

断路器的熔断策略有三种：慢调用、异常比例或异常数

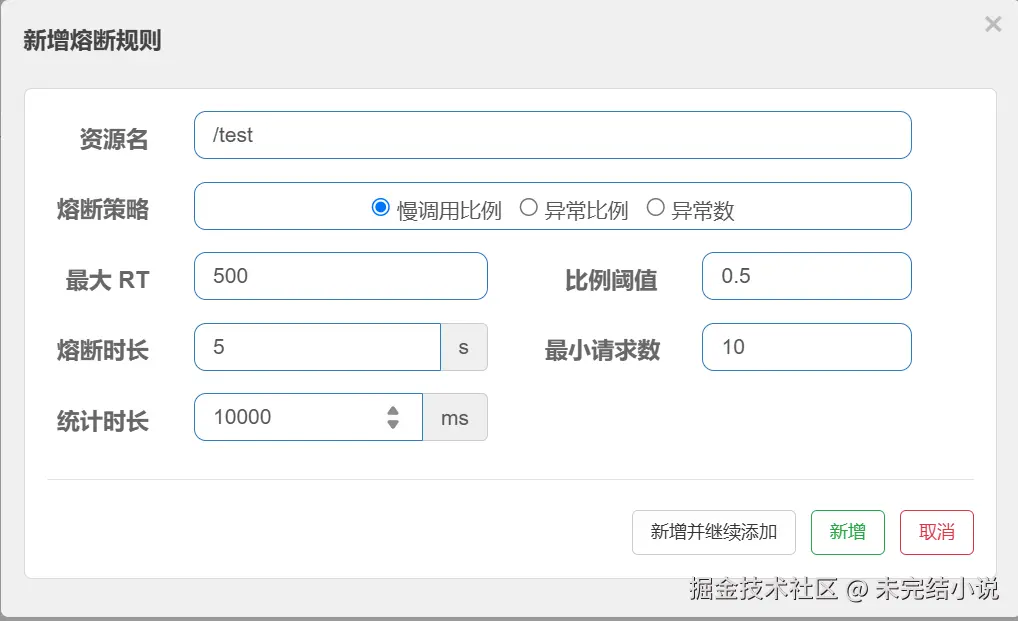

  • 慢调用： 业务的响应时长（RT）大于指定时长的请求认定为慢调用请求。在指定时间内，如果请求数量超过设定的最小数量，慢调用比例大于设定的阈值，则触发熔断。例如：

解读：

RT 超过500ms的调用是慢调用，统计最近10000ms内的请求，如果请求超过10次，并且慢调用比例不低于0.5，则触发熔断，熔断时长为5秒。然后进入half-open状态，放行一次请求做测试。

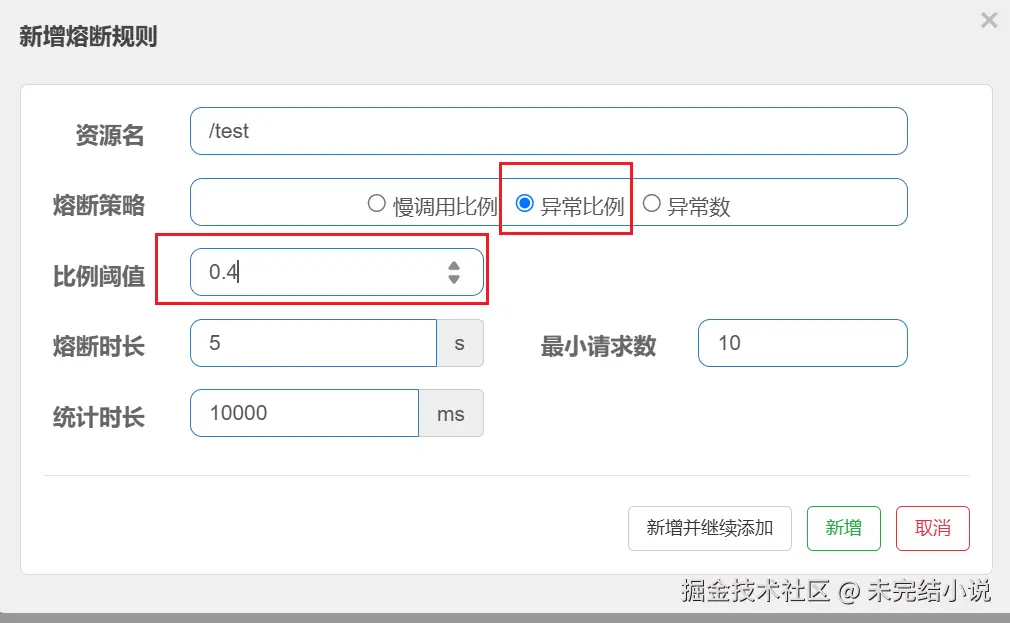

  • 异常比例或异常数： 统计指定时间内的调用，如果调用次数超过指定请求数，并且出现异常的比例达到设定的比例阈值（或超过指定的异常数），则触发熔断。

解读： 统计最近 1000ms 内的请求，如果请求量超过10次，并且异常比例不低于0.5，则触发熔断，熔断时长为5秒。然后进入half-open状态。放行一次请求做测试。

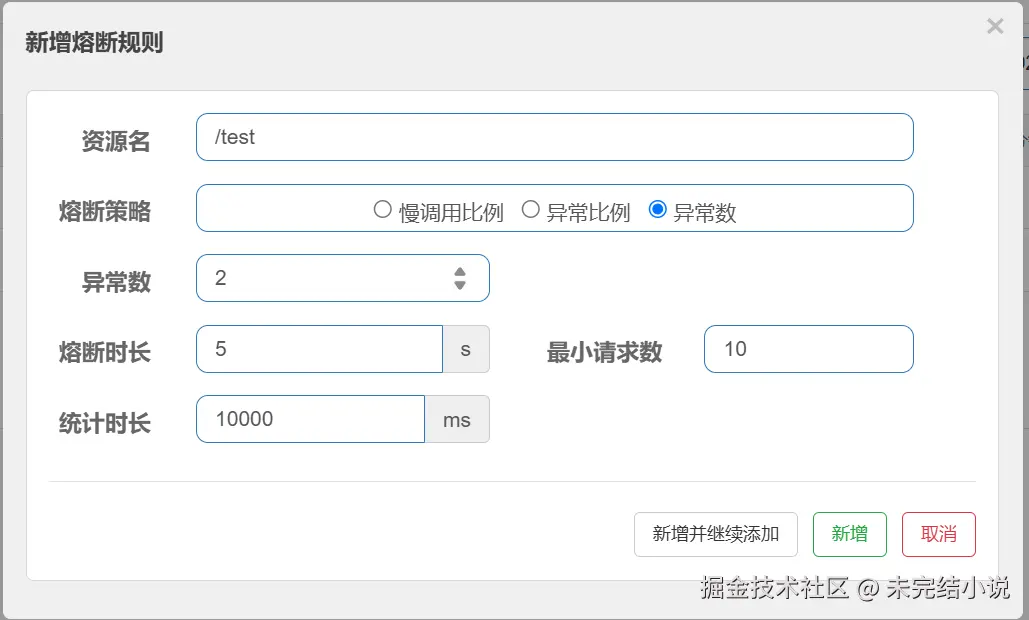

统计最近 1000ms 内的请求，如果请求量超过10次，并且异常数不低于2，则触发熔断，熔断时长为5秒。然后进入half-open状态。放行一次请求做测试。


授权规则

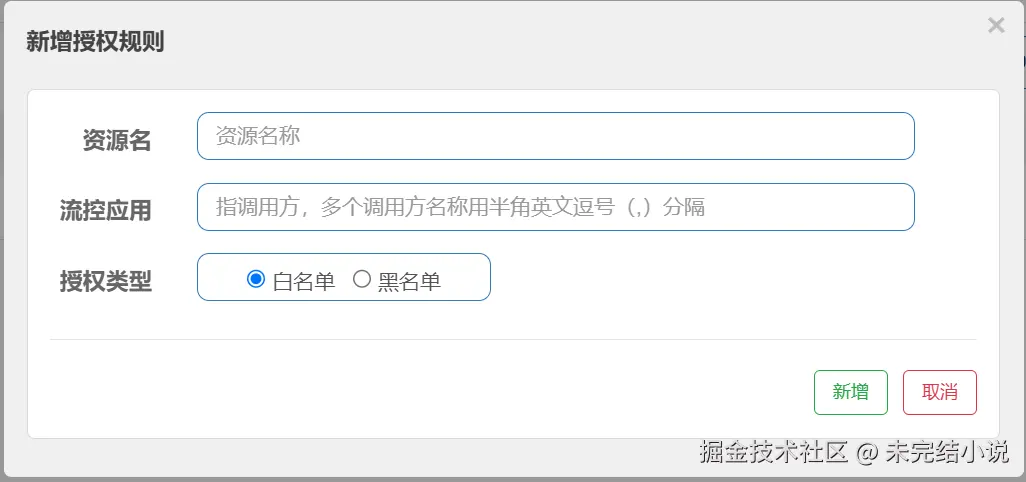

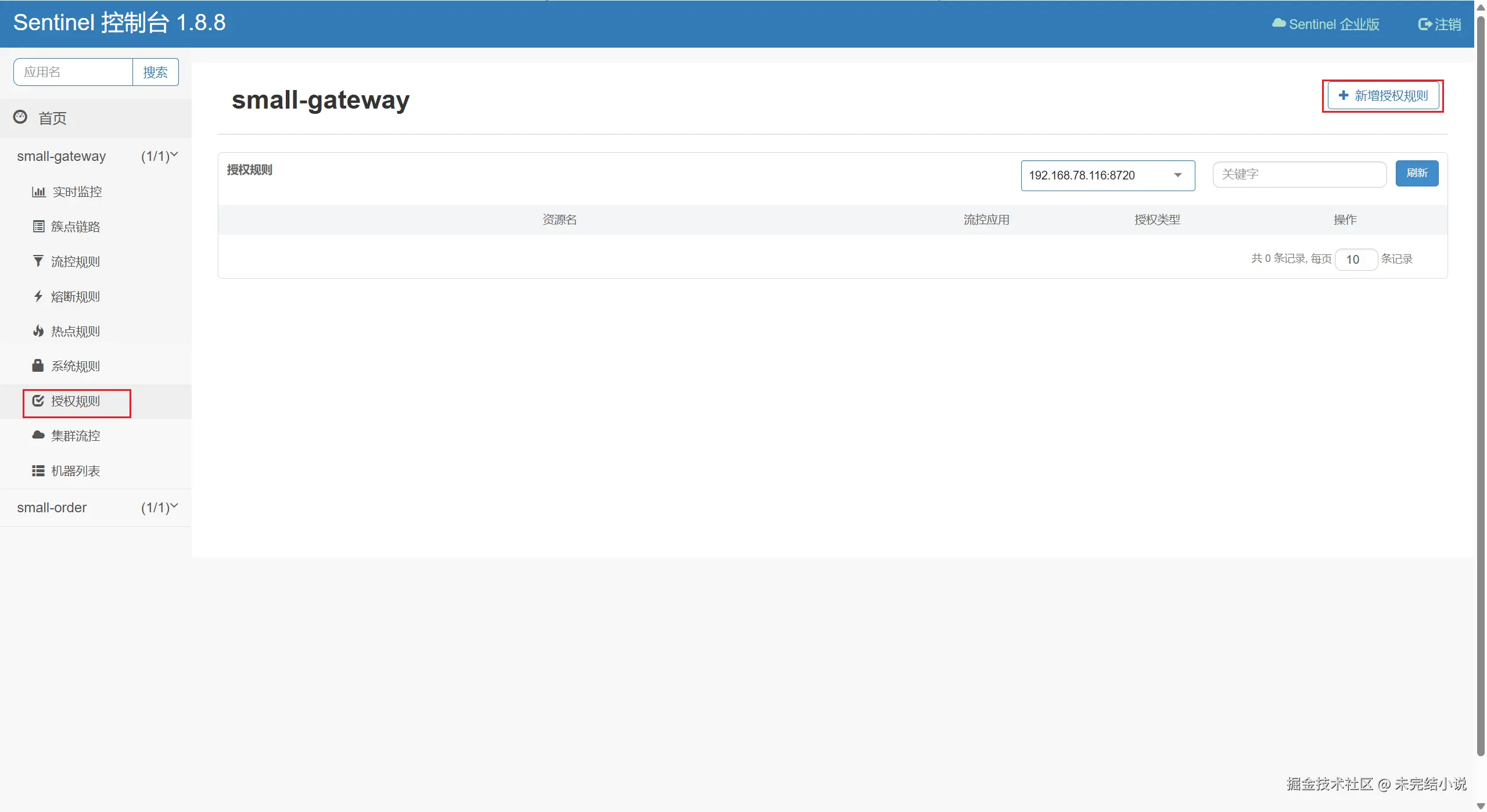

授权规则可以对调用方的来源做控制，有白名单和黑名单两种方式。

  • 白名单： 来源在白名单内的调用者允许访问
  • 黑名单： 来源在黑名单内的调用者不允许访问

是通过RequestOriginParser这个接口的parseOrigin来获取请求的来源的：


这个方法的作用就是从request对象中，获取请求者的origin值并返回。 默认情况下，sentinel不管请求者从哪里来，返回值永远是default，也就是说一切请求的来源都被认为是一样的值default。 因此，我们需要自定义这个接口的实现，让不同的请求，返回不同的origin。

@Component
// 可以自己定义规则，不过这个服务的调用者也需要遵守相应的规则
public class HeaderOriginParser implements RequestOriginParser {
    @Override
    public String parseOrigin(HttpServletRequest request) {
        // 1.获取请求头
        String origin = request.getHeader("origin");
        // 2.非空判断
        if (StringUtils.isEmpty(origin)) {
            origin = "blank";
        }
        return origin;
    }
}

自定义异常

默认情况下，发生限流、降级、授权拦截时，都会抛出异常到调用方。如果要自定义异常时的返回结果，需要实现 BlockExceptionHandler接口

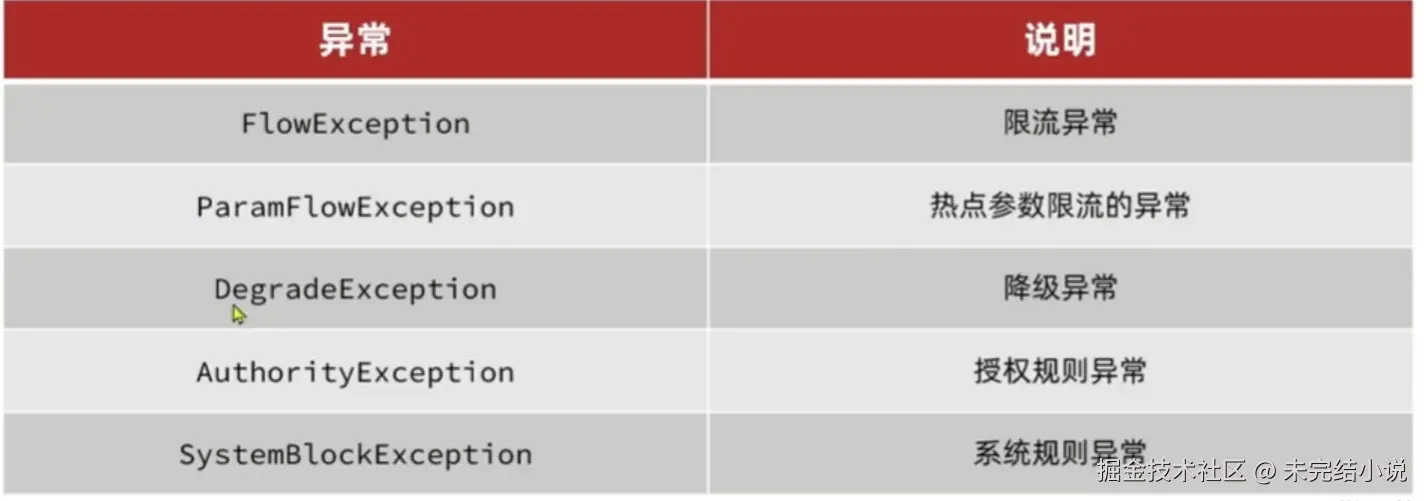

BlockException 子类


@Component
// 可以写自己的一个异常处理的逻辑，根据不同的情况抛出不同的异常
public class BlockExceptionHandlerImpl implements BlockExceptionHandler {

    @Override
    public void handle(HttpServletRequest httpServletRequest, HttpServletResponse response, BlockException e) throws Exception {

        String msg = "未知异常";
        int status = 429;
        if (e instanceof FlowException) {
            msg = "请求被限流了";
        } else if (e instanceof ParamFlowException) {
            msg = "请求被热点参数限流";
        } else if (e instanceof DegradeException) {
            msg = "请求被降级了";
        } else if (e instanceof AuthorityException) {
            msg = "没有权限访问";
            status = 401;
        }
        response.setContentType("application/json;charset=utf-8");
        response.setStatus(status);
        response.getWriter().println("{\"msg\": " + msg + ", \"status\": " + status + "}");
    }
}
