前言
在自动化项目里，上位机和PLC之间的连接问题总是不期而至。有时候，明明一切都设置好了，但就是无法正常通信。这种情况不仅让人头疼，还可能让项目进度停滞不前。
其实，解决这些问题并没有想象中那么复杂。很多时候，只需要掌握一些小窍门，就能轻松搞定这些连接难题。
西门子、三菱、欧姆龙是我们自动化行业使用最多的三个PLC品牌。现在就以西门子PLC为例，聊聊如何快速排查并解决常见的连接故障。
网络检查
首先，我们要排除网络的问题，保证可以Ping通。

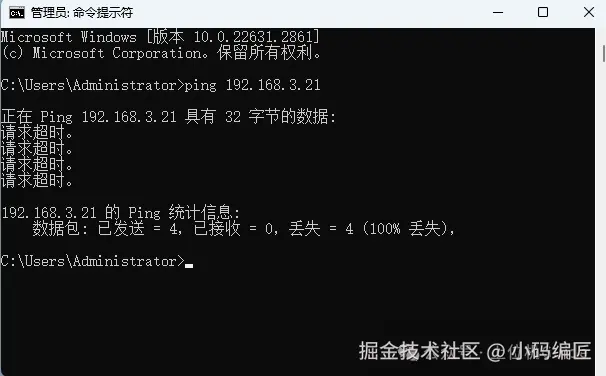

具体可以通过cmd命令行，输入Ping + IP地址。
如果Ping不通，那就要检查以下几个方面：
IP地址是否正确
网线是否连接，不要出现乌龙事件
上位机与PLC是否在同一网段
防火墙是否关闭
如果可以Ping通，那么我们进入下一步。
TCP连接
上位机与西门子PLC通信一般都是走S7通信协议。S7通信协议是基于TCP/IP的，西门子PLC作为TCP服务器，端口号是102，上位机作为TCP客户端。

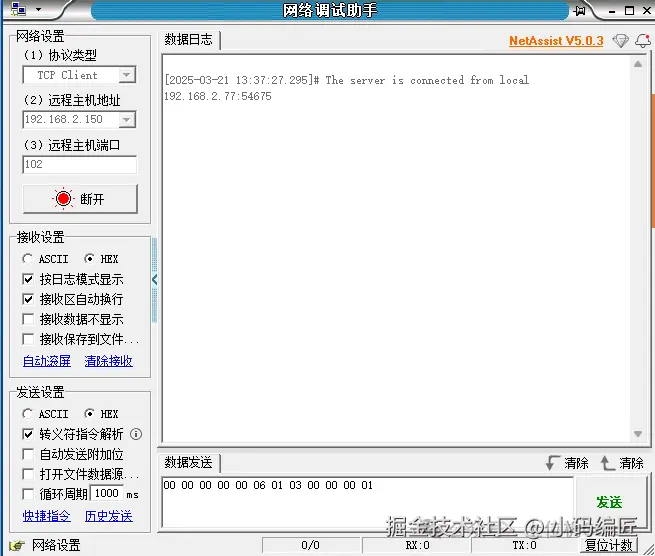

那么接下来，我们打开网络调试助手去连接PLC，看看能不能连接上。
一般情况下，如果可以Ping通，一定是可以连接上的，除非IP地址弄错了，因为西门子PLC的102端口是自动开放的。
如果可以连接上，那么我们进入下一步。
读取M区
为什么要先读取M区呢？
因此M区是西门子PLC都自带的存储区，DB存储区需要手动创建，当然读取I和Q也可以。
如果读取不到M区的数据，那么要检查以下几个方面。
M区不要读太大，有的M区范围很小
检查PLC是否处于RUN状态
检查是否勾选允许远程PutGet
检查CPU的通信负载，可以适当增大
如果M区读取正常，那么我们进入下一步。
读取DB区
基本上M区可以读取到，就说明PLC不存在问题了。
如果读取不到DB存储区的数据，那么检查一下方面：
确认读取的DB存储区是否创建
确认是否取消DB优化的块访问
检查读取的地址是否在DB范围内
另外，如果可以读到数据，但是值不对，那就是数据解析的问题了。
基本上按照此步骤去检查，没有连接不上的西门子PLC。
总结
通过一步步从网络检查到读取M区和DB区数据的详细过程，你会发现解决上位机与西门子PLC之间的连接问题其实并没有那么复杂。
首先确保网络畅通，Ping通目标IP地址，并确认所有基本设置无误；接着验证TCP连接是否正常工作，利用网络调试助手测试S7协议通信；然后尝试读取PLC的M区数据，确保基础通信功能没有问题；最后，针对具体的DB存储区进行详细检查，确保数据能够正确读取和解析。
按照这些步骤操作，不仅能迅速找到并解决问题，还能大大提高项目的稳定性和效率。希望这篇文章能帮助你在未来的项目中避免不必要的麻烦，轻松搞定每一个连接难题。
