氢氧化钾·KOH MVR节能改造
氢氧化钾（KOH）作为化工关键原料，其工业生产平均能耗成本占比超35%，多数企业仍采用较高能耗的多效蒸发技术。针对KOH物化参数呈现出的浓度与温度依赖性，工业设计时需综合沸点升高、黏度突变、腐蚀性等核心特点，优先选择钛材，并采用MVR蒸发+多效蒸发的组合工艺，最大程度地降低能耗。
一
氢氧化钾（KOH）关键物化参数分析

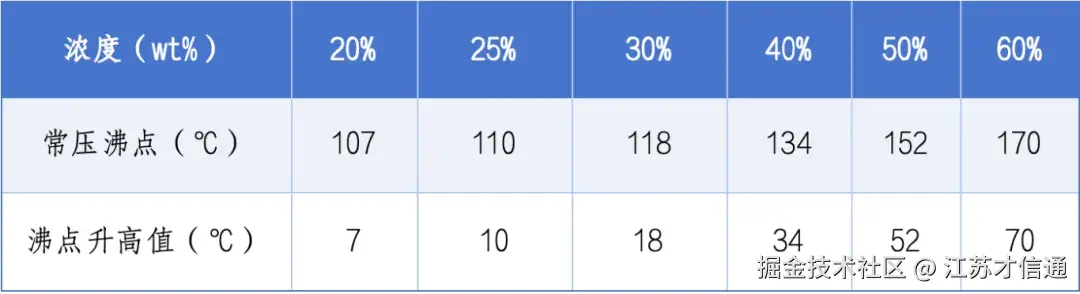

1、沸点升与浓度关系
- 沸点升高与浓度关系：浓度每增加10%，沸点升高约12-15℃；
- 氢氧化钾溶液浓度与密度（数据来源：化学化工物性数据无机卷-刘光启2002），氢氧化钾溶液的沸点升高特性与蒸发工艺设计能耗规律如下：
2、密度与浓度关系
- 浓度在线检测：通过密度计（如科里奥利质量流量计）反推溶液浓度；
- 固定容积计算：50%KOH溶液密度1.51g/cm³，1立方米储罐实际装载约1.51吨KOH。

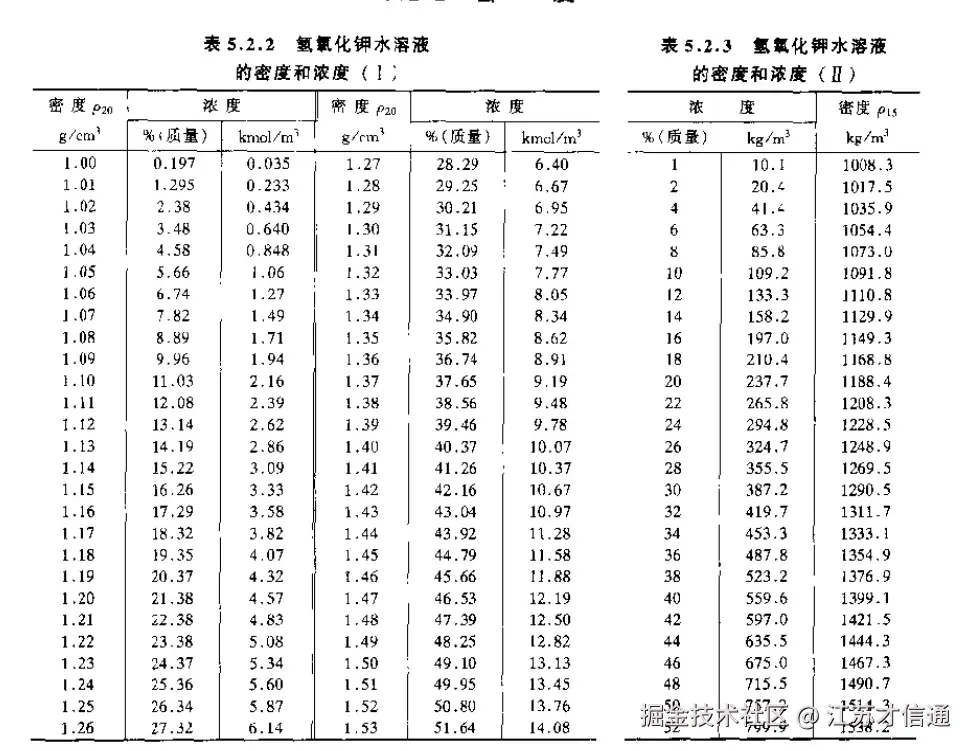

- 氢氧化钾溶液浓度与密度（数据来源：化学化工物性数据无机卷-刘光启2002），数据如下：
3、溶解度与温度关系
- 结晶临界点：低温<10℃时，浓度>45%易析出KOH·2H₂O晶体；生产中的储罐需维持>15℃或添加乙二醇防冻剂维持保温。

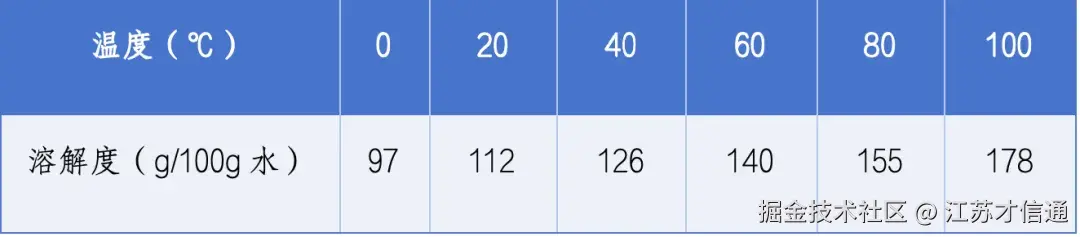

- 氢氧化钾在水中的溶解度极高，但需注意结晶风险：
4、粘度、浓度与温度关系
- 影响泵送能耗：浓度>40%时呈现非牛顿流体特性，泵送需选择容积式泵，如螺杆泵；
- 传热优化：强制循环蒸发器流速需>2m/s以上。

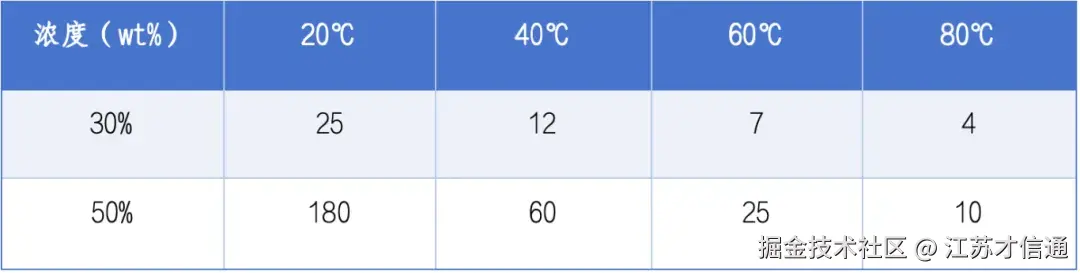

- 粘度数据如下（单位：mPa·s）：

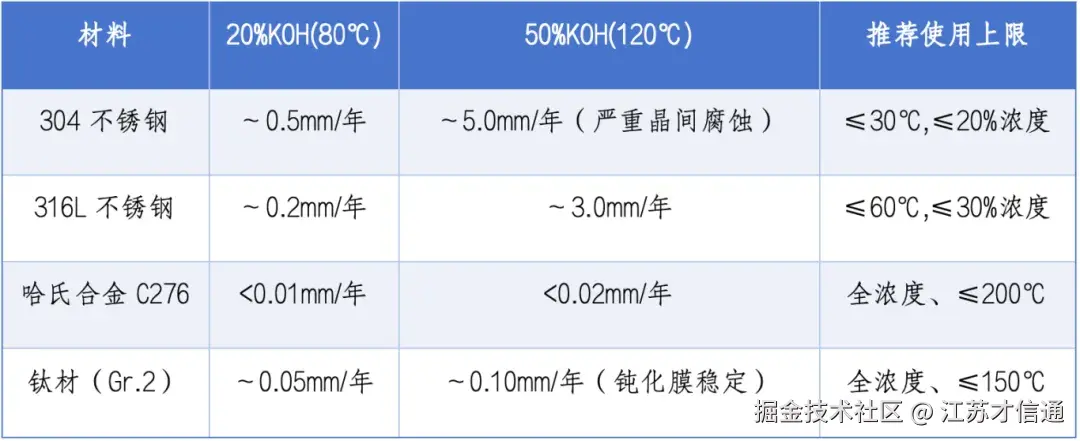

5、腐蚀性与材质选择关系
- 氢氧化钾的强碱性（pH>14）对设备材质提出严苛要求：
二
氢氧化钾生产系统问题·应对策略

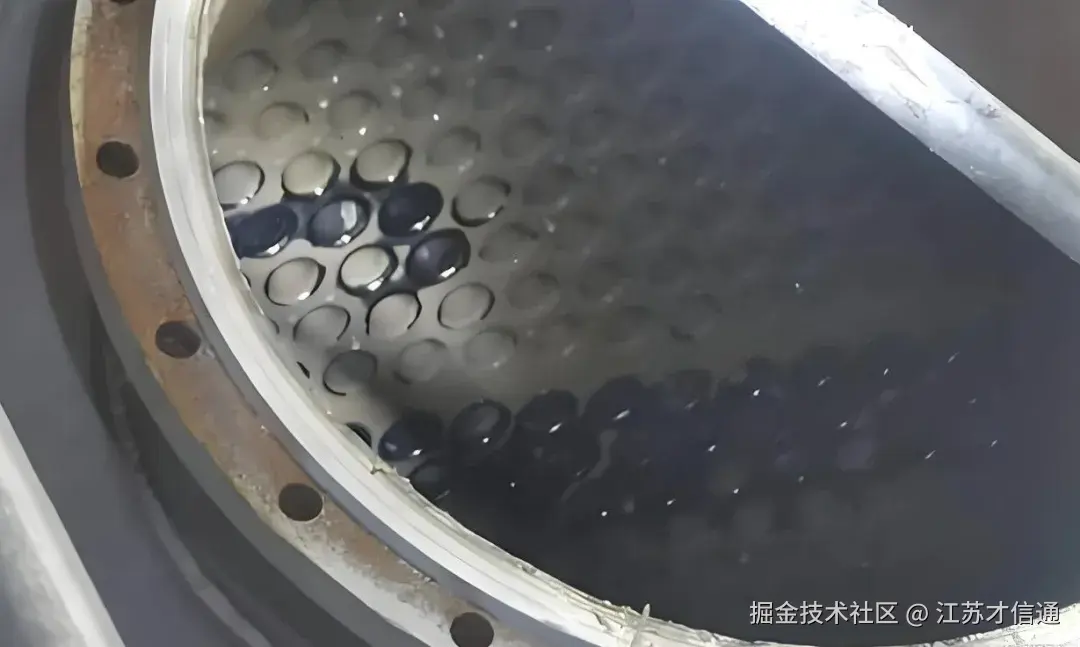

1、结垢及晶体堵塞
☞问题本质：
- 浓度>50%时易析出KOH·2H₂O晶体，结垢速率可达1-2mm/月，传热系数下降40%。
☞解决措施：
- 机械除垢：蒸发浓缩至临界浓度50%后易析出晶体，导致换热管结垢，可采用强制循环蒸发；
- 化学清洗：每季度5%柠檬酸循环清洗2小时以上，恢复传热效率至95%。
2、沸点升高与温差损失
☞问题本质：
- 氢氧化钾溶液高浓度下沸点显著升高（如50%溶液常压沸点达152℃），导致有效传热温差减少70%。
☞面临问题：
- 温差损失：50%KOH溶液在常压下沸点约140℃，比纯水高40℃，若采用单效蒸发需消耗更多蒸汽，温差不足时效率骤降，需更多蒸汽补偿；
- 能耗激增：对比纯水蒸发，理论蒸汽消耗量增加50%～70%；
- 设备腐蚀加剧：高温加速碱性溶液对金属材料的腐蚀速率，如316L不锈钢在120℃下腐蚀速率加剧。
☞解决措施：
-
多效真空蒸发：第二效真空度维持30kPa，沸点降至90℃；
-
TVR技术：蒸汽喷射再压缩提升温差利用率至85%；
3、高粘度流体阻力高的问题
☞问题本质：
- 50%KOH溶液在20℃时粘度达180mPa·s，在80℃时粘度达50mPa·s（是水的50倍）。
☞面临问题：
- 粘度增加，泵送能耗增加。
- 粘度增加，导致雷诺数降低至层流状态，传热系数K值下降30%-50%。
☞解决措施：
- 螺杆泵替代离心泵：适应高粘度流体（效率>90%）；
- 预热升温：将溶液预热>80℃，粘度降低。
- 采用强制循环蒸发器，流速>2m/s 设计；
- 使用间隙>6mm宽流道板式换热器替代管式换热器，防止堵塞。
4、设备腐蚀与材料失效性分析
☞问题本质：
- KOH溶液pH>14时，在浓度>40%，温度>100℃条件下与金属发生氧化还原反应。
☞解决措施：
- 焊缝防护：衬PTFE或碳化钨涂层，避免晶间腐蚀；
- 低浓度腐蚀：浓度<30%、低温<60℃，316L不锈钢理论腐蚀速率约0.1mm/年；
- 高浓度腐蚀：浓度>40%、高温>100℃，需采用镍基合金（如哈氏合金）、钛材（Ti-Pd合金），耐腐蚀性提升；
- 密封件：需使用聚四氟乙烯PTFE或FFKM，避免丁腈橡胶溶胀失效。
5、导电性与电化学腐蚀
☞问题本质：
- 30%KOH溶液电导率约2000μS/cm，加剧金属设备电偶腐蚀（如法兰连接处碳钢与不锈钢接触）。
☞防护措施：
- 设备整体采用同材质焊接，避免异种金属连接；
- 关键部位施加阴极保护，电流密度30-50mA/m²。
三
节能降耗策略与工程优化技术
1、多效耦合节能蒸发技术
- 多效蒸发+TVR/MVR耦合：双效蒸发叠加MVR 蒸发浓缩后可降至0.25吨以下；
- 强制循环+降膜双效组合，兼顾防垢与能效，传热系数可达2000W/(m²·K)；
- 冷凝水回用：90℃以上冷凝水用于预热原料，热能回收率>85%；
- 降低有效温差优化：降膜蒸发器通过分布器设计使溶液形成0.1-0.5mm均匀液膜，减少热阻层厚度，沸点升高值实际影响降低30%。
2、防腐蚀、防结垢设计
- 耐腐蚀材质：钛表面TiO₂氧化膜在pH>8环境中稳定性极强，即使机械损伤后可在48小时内再生，避免局部腐蚀扩展。在50%KOH、120℃工况下，优选钛材钛-钯合金（Ti-0.2Pd），钝化膜稳定性优于纯钛。
3、其他工艺设计
- 逆流蒸发设计：高浓度段与高温蒸汽匹配，温差利用率提升25%；
- 原料预处理：离子交换树脂去除杂质（如Cl⁻），减少结垢风险50%。
四
工程改造案例及效果分析
1、工程概况

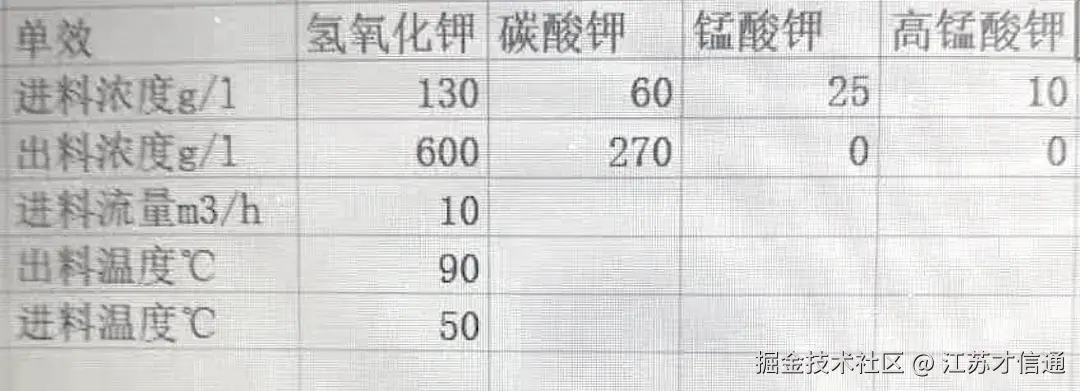

- 原始数据：甘肃某化工厂年产8万吨氢氧化钾溶液，原采用双效蒸发系统。原料参数如下图：
- 数据分析：按甲方数据表分析，原料液中的主要成分是氢氧化钾和碳酸钾等，并含有少量的锰酸钾和高锰酸。 根据氢氧化钾物理特性分析。原水进料量为10m3/h，每天按照24h运行，考虑溶液密度（进料密度约1.2g/cm3），则计算得进料量为12t/h，其中氢氧化钾浓度：11.85wt%；碳酸钾的浓度：5.2wt%。经过蒸发之后的料液中氢氧化钾浓度：42.16wt%；碳酸钾的浓度：23.4wt%的浓缩液量约为2.64t/h，且得到高锰酸钾和锰酸钾固体总量约为0.36t/h。经过系统计算得蒸发量约为9t/h。
2、MVR 节能方案设计
- 节能方案设计：本方案设计采用MVR节能蒸发系统+双效蒸发结晶系统处理。MVR节能蒸发段为氢氧化钾浓度11.85%～25%；双效蒸发段为氢氧化钾浓度25%～42.16%。设计MVR蒸发段蒸发量～5.0t/h，双效蒸发段蒸发量约为4t/h。

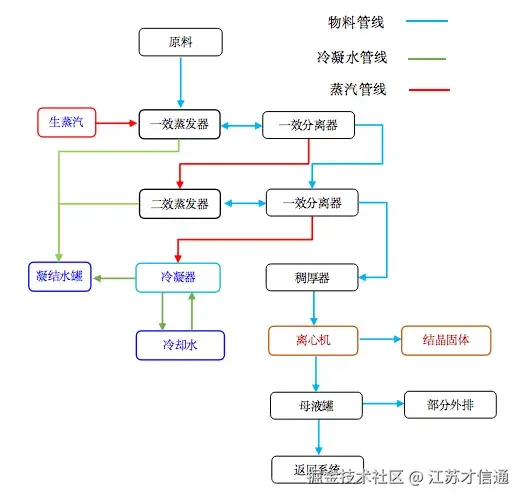

☞改造前工艺流程图：

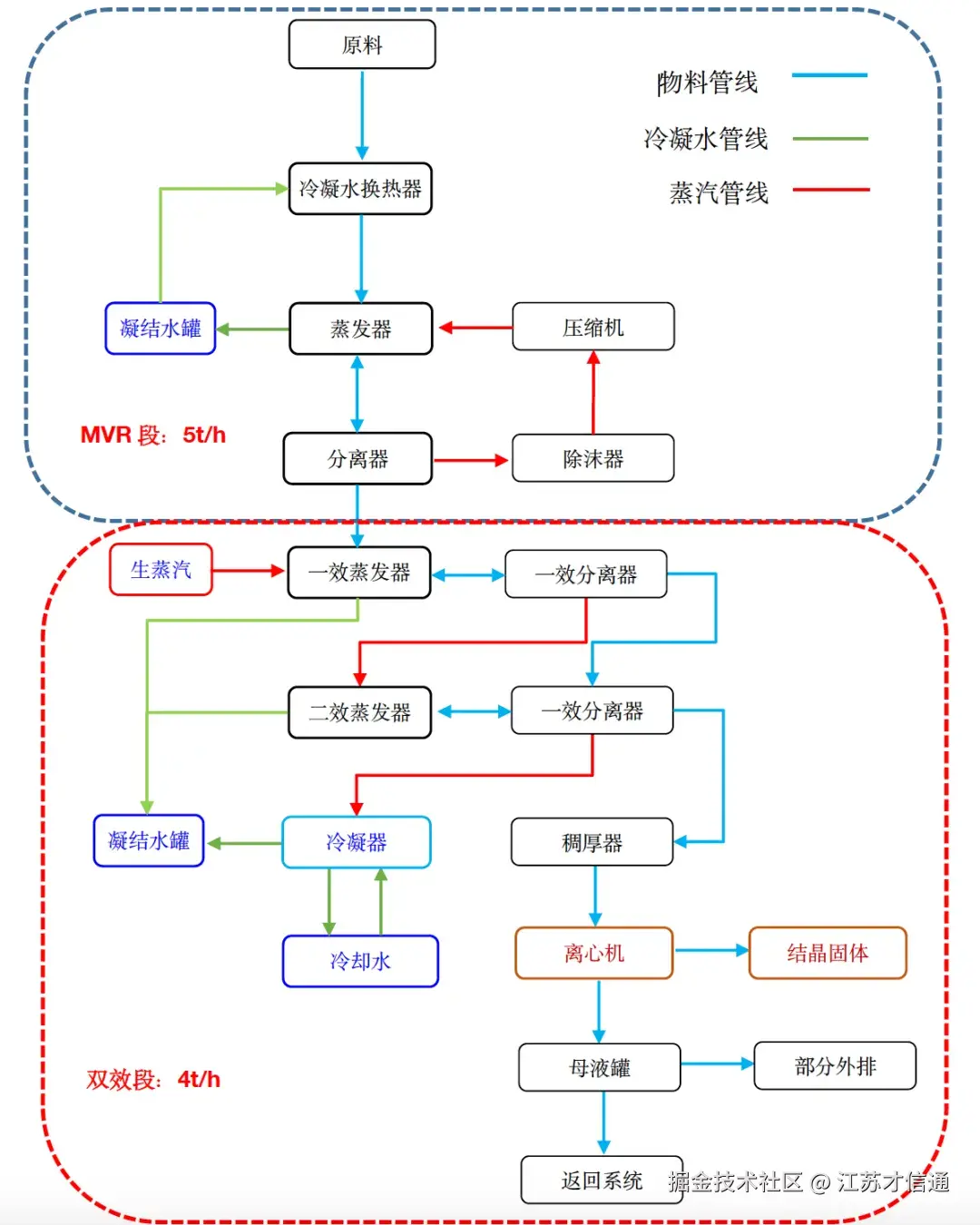

☞改造后工艺流程图：
3、改造前后效果对比分析

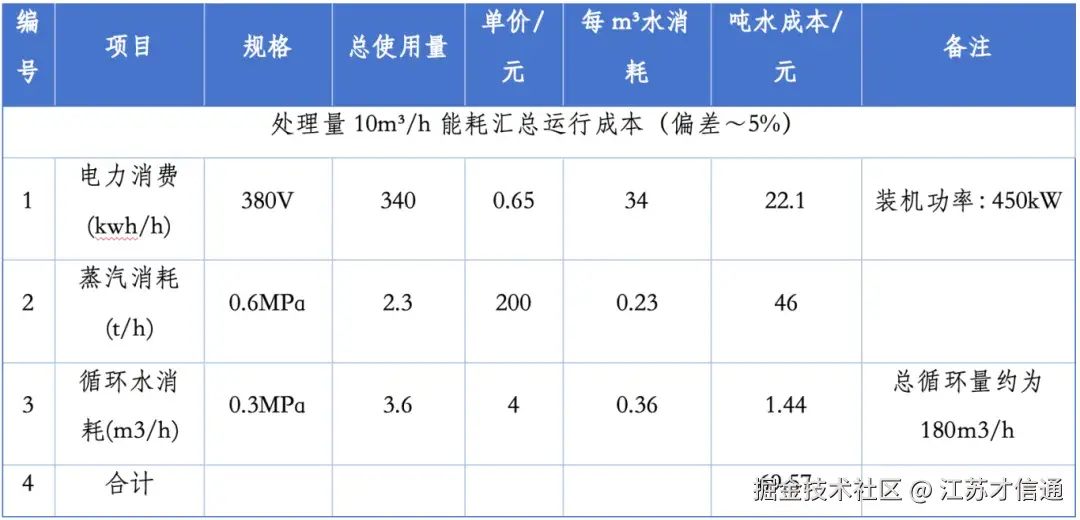

☞改造后能耗分析表

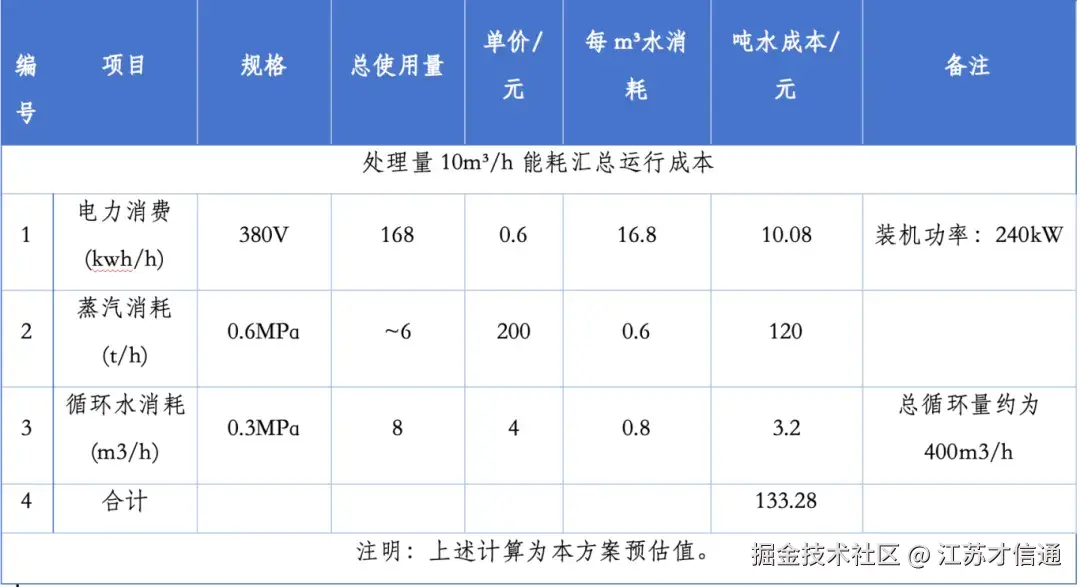

☞改造前能耗分析表
4、节能效果分析
- 改造前后处理1m³水每小时可节省的运行费用为133.28元-69.57元=63.71元。甲方年产8万吨氢氧化钾改造前后，每年节省（按8000h／年计算）的费用约为509.7万元。经过改造后的新型MVR节能蒸发系统，可以达到节能效果最大化，同时实现蒸馏水满足甲方使用需求。
5、投资回报比分析

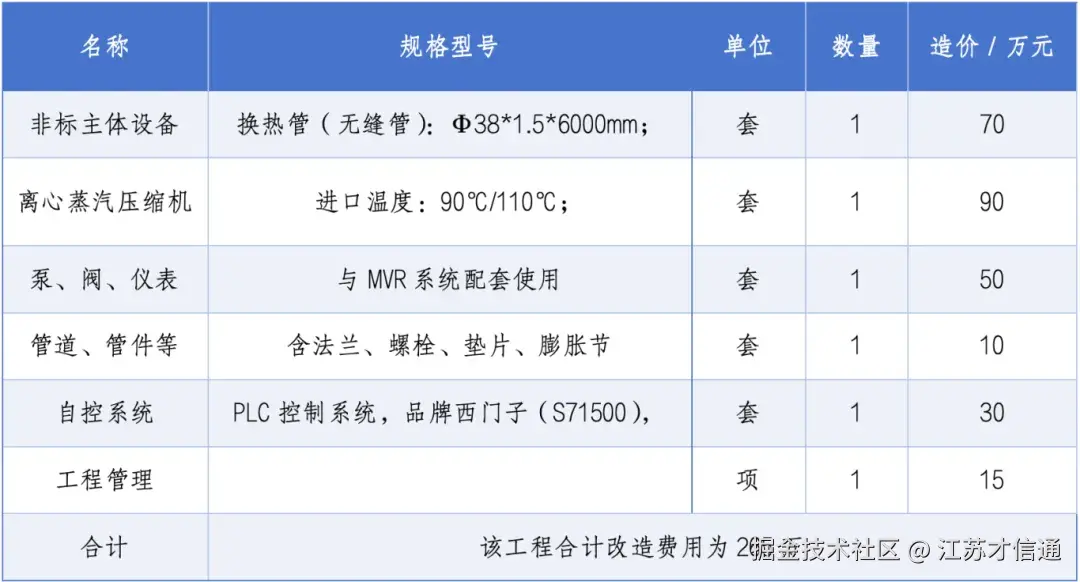

- 改造后的新型MVR节能蒸发系统工程总投资265万元。根据系统产生的节能费用计算，则需要265万元/509.7万元=0.5年，实际本系统装置仅6个月就实现收回投资成本。

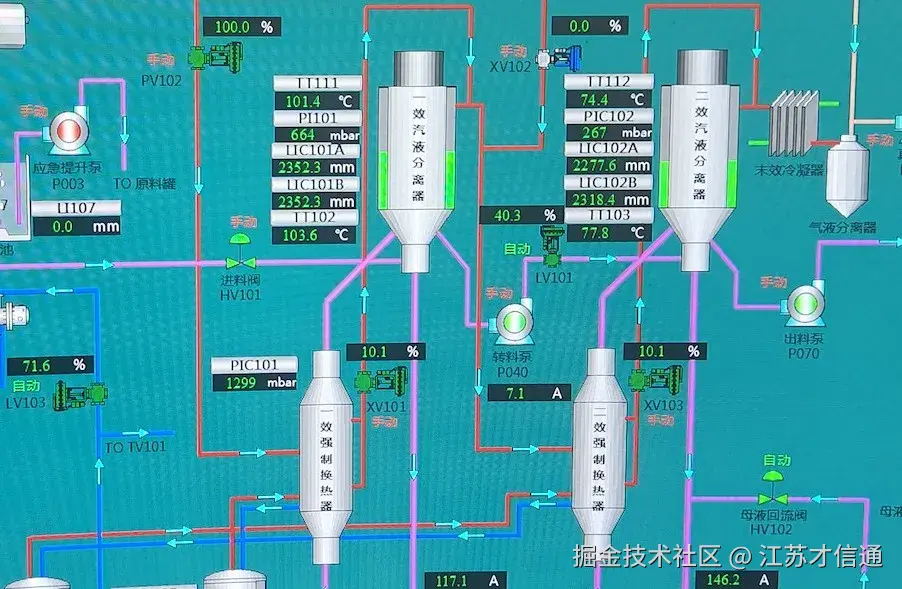

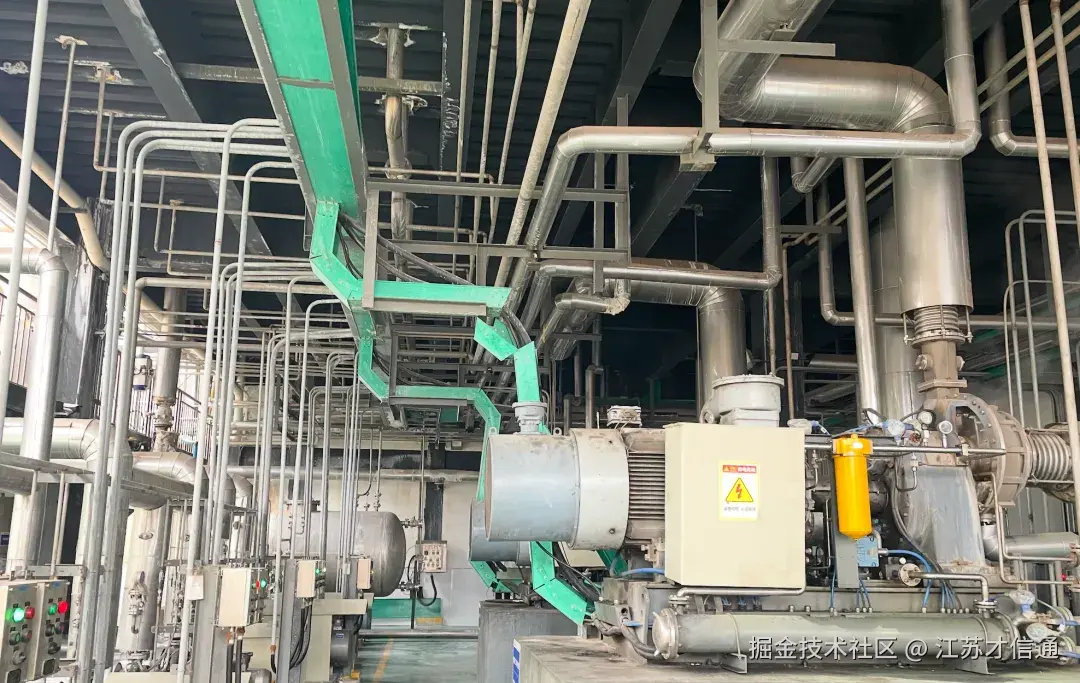

实际项目运行
针对氢氧化钾溶液的沸点升高问题，其工业化生产的节能降耗需从腐蚀防护、传热强化、热力学优化、自动化控制、工艺创新优化多方面着手设计。通过多效真空蒸发+TVR/MVR蒸发组合优化，可实现综合能耗降低50%以上，同时推动KOH工业向零排放、低能耗方向迭代升级。

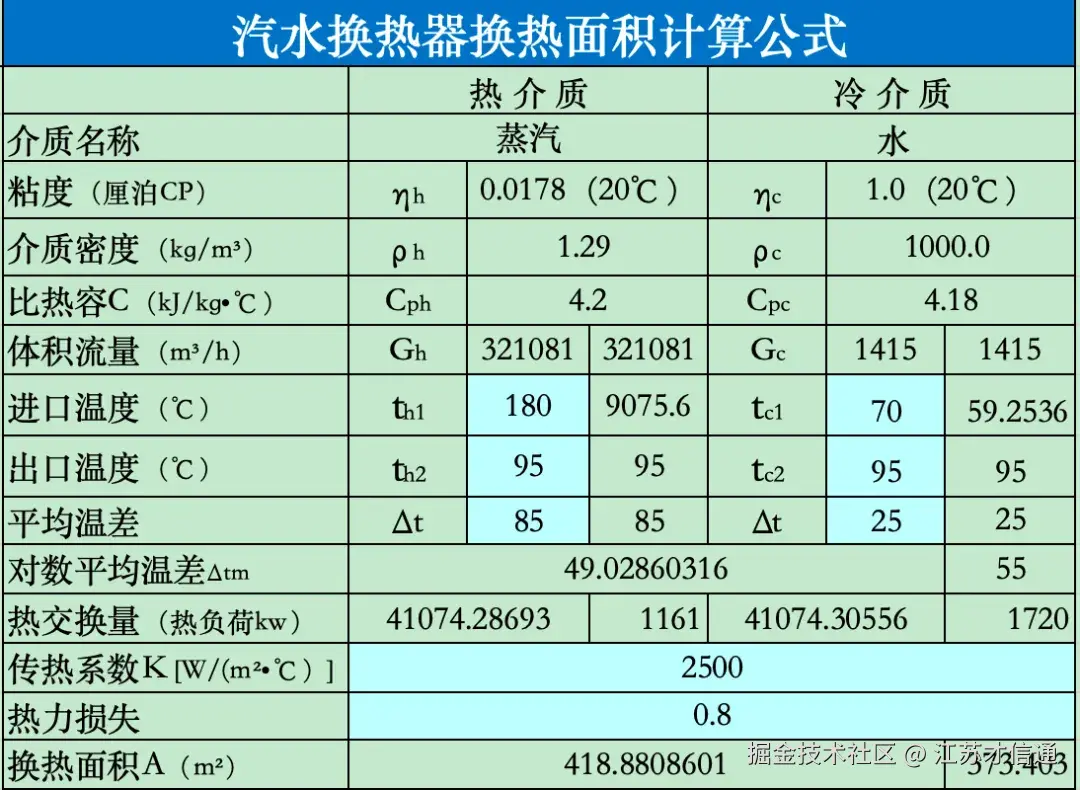

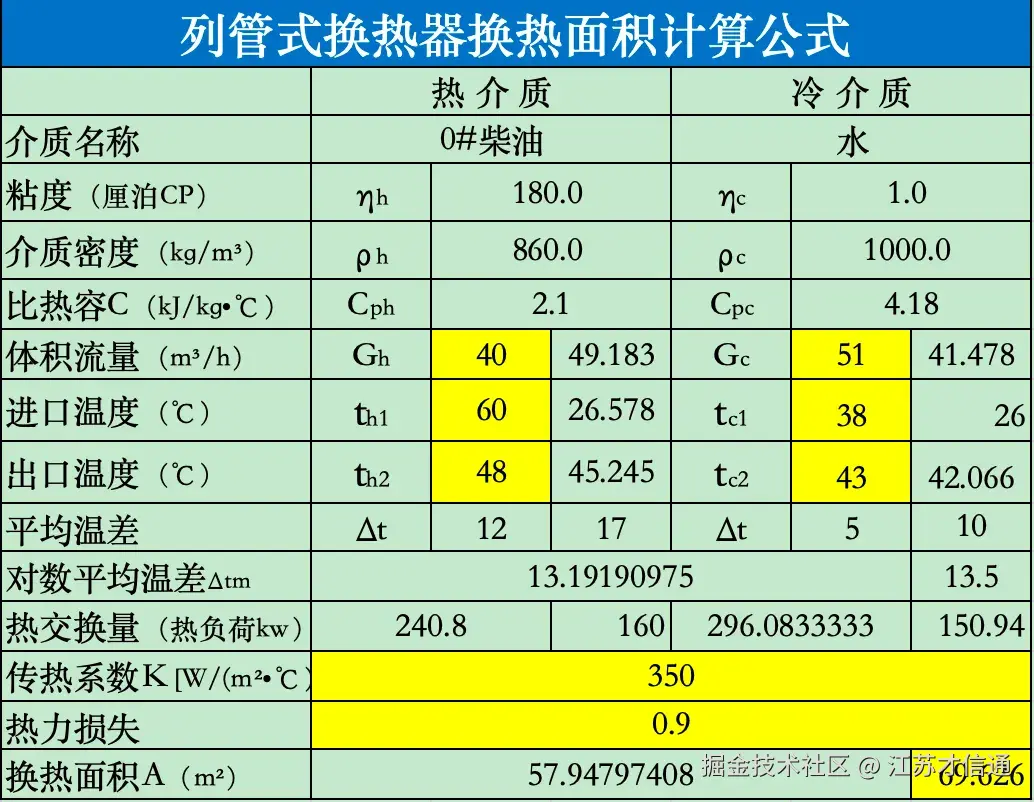

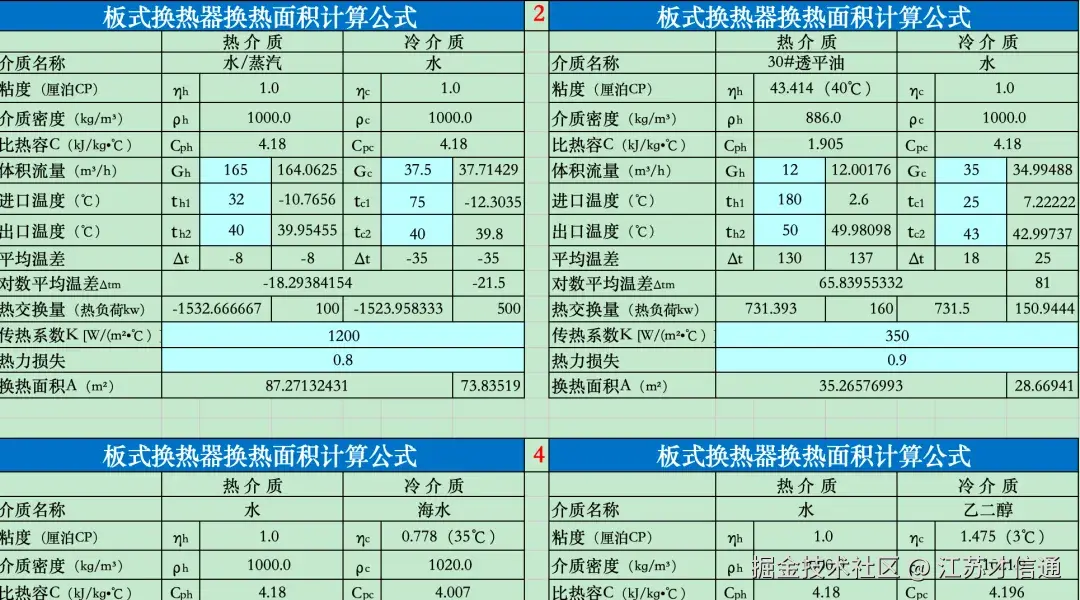

换热器计算·相关资料
