随着碳化硅（SiC）功率模块在高频、高压场景（如新能源汽车主驱逆变器、光储系统）中加速应用，其技术门槛在杂散电感控制、长期可靠性、热管理、工艺兼容性等维度尤为突出。以下从核心难点和行业现状展开分析：
一、杂散电感：高频场景下的核心瓶颈
-
杂散电感对系统性能的致命影响
- SiC器件开关速度极快（ns级），但功率回路中杂散电感（如键合线、PCB走线电感）会引发高频振荡和电压尖峰，导致器件过压击穿或开关损耗增加。例如，主驱逆变器中杂散电感超过10nH时，电压尖峰可能超过SiC MOSFET耐压的20%。
- 设计难点：比如需将模块整体杂散电感控制在10nH以下（IGBT模块通常为20nH以上），这对布局优化和材料选择提出极限要求。 -
低电感设计的核心技术
- 叠层母排技术：采用多层铜箔堆叠结构，通过正负电流路径重叠抵消磁场，降低回路电感（可降至2nH以下）。
- 平面互连替代键合线：使用铜夹/烧结银片取代传统铝线键合，减少寄生电感（降低30%-50%），同时提升载流能力。

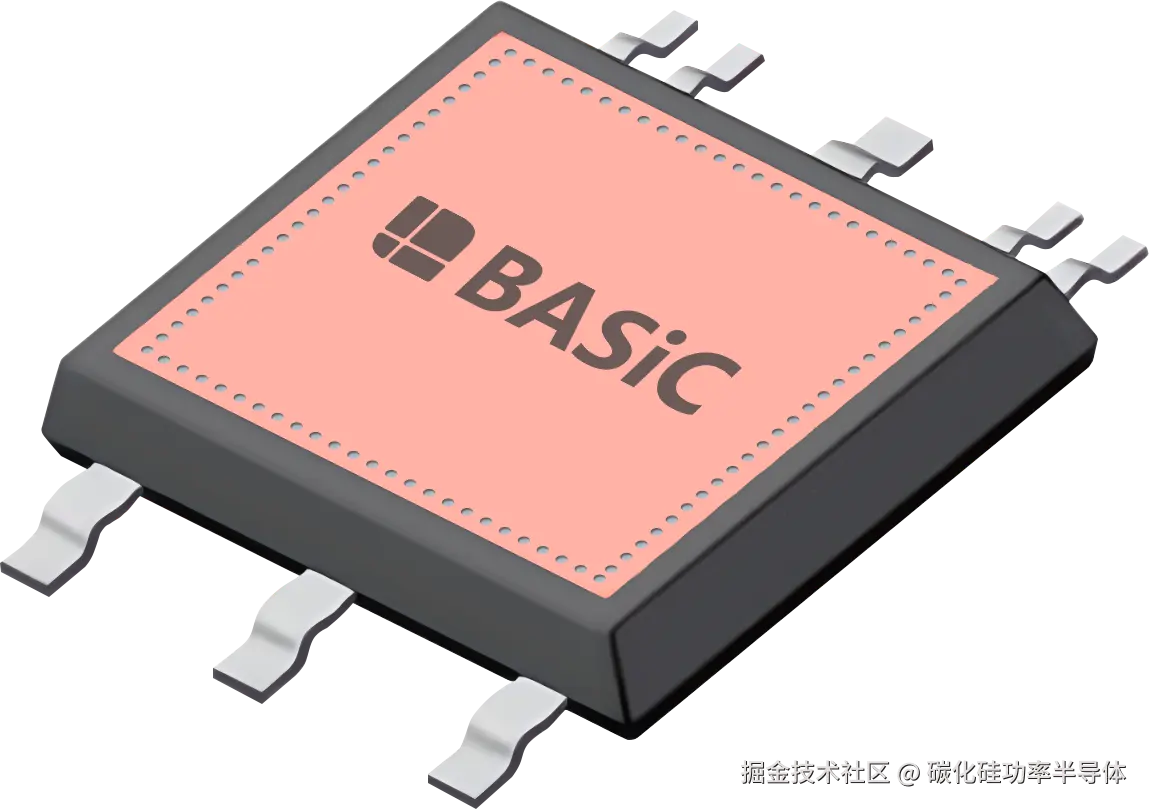

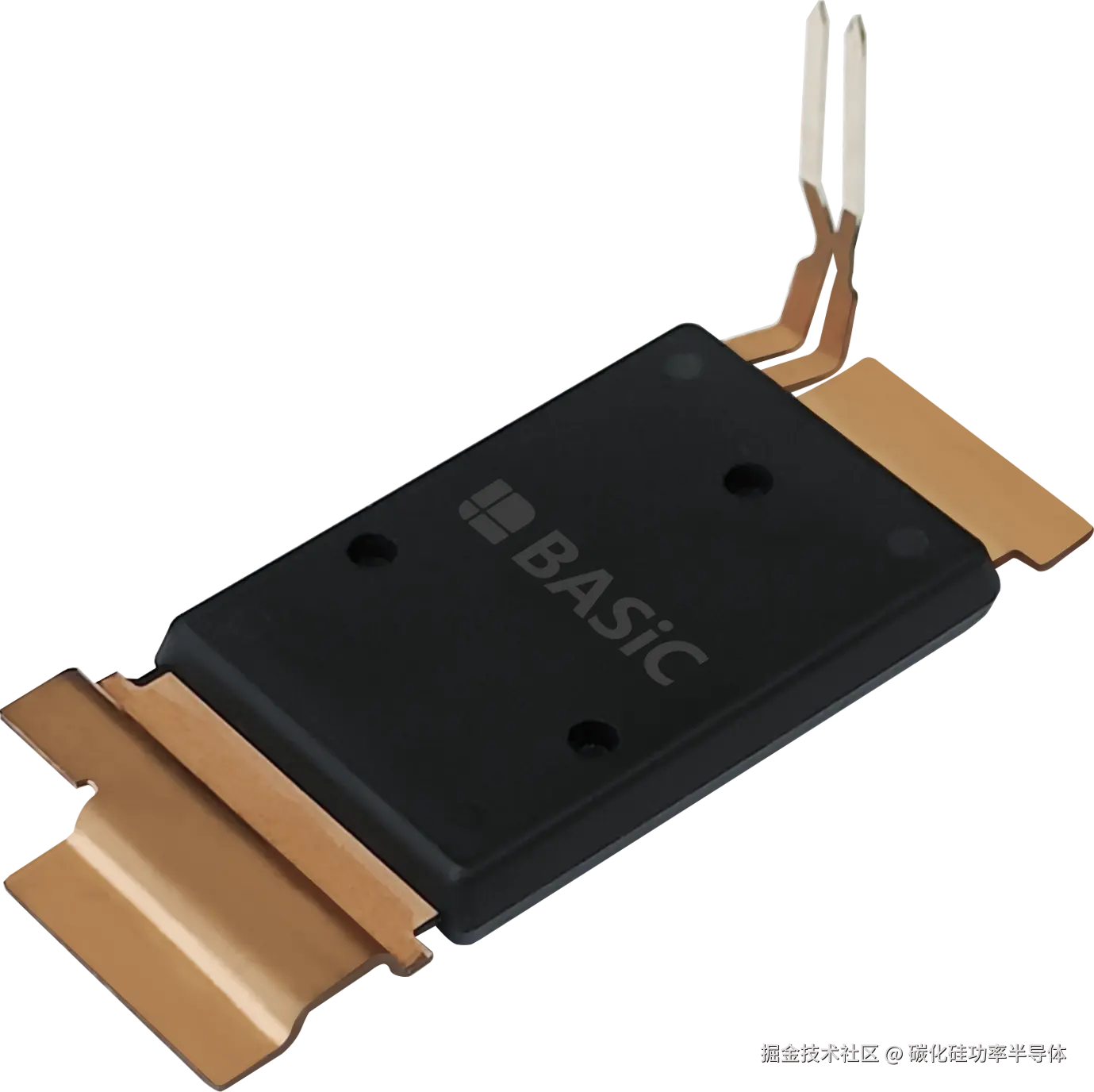

- 模块设计优化：采用“双面冷却+低感封装”设计，缩短电流路径并增强散热。
二、可靠性：高温与高频下的“隐形杀手”
-
栅氧化层失效与界面缺陷
- SiC/SiO₂界面缺陷密度是硅基器件的10倍以上，高温下电荷注入易引发阈值电压漂移（ΔVth＞1V）或栅氧击穿。
- 解决方案：优化栅极氧化工艺. -
热机械应力与封装失效
- SiC芯片与基板（如DBC陶瓷）的热膨胀系数（CTE）差异（SiC: 4.0×10⁻⁶/K vs. Cu: 17×10⁻⁶/K），在温度循环中易导致焊接层（如SnAgCu）开裂。
- 行业实践：改用烧结银（CTE 19×10⁻⁶/K）或瞬态液相焊接（TLP）。 -
长期工况下的材料老化
- 高温高湿（85℃/85%RH）环境下，塑封材料吸湿膨胀引发内部裂纹，导致绝缘失效。例如，某国产模块在1000小时HAST测试后绝缘电阻下降60%。
- 技术突破：采用高耐湿性环氧树脂（如低吸水率＜0.1%）或全密封金属封装，但牺牲了轻量化优势。
三、热管理：功率密度的“双刃剑”
-
高热流密度散热挑战
SiC模块功率密度可达IGBT的2-3倍（＞100W/cm²），传统基板（如Al₂O₃-DBC）热导率不足（24-28W/mK），导致芯片结温超过175℃（SiC理论极限250℃，但实际需控制在150℃以下）。
- 创新方向：氮化硅AMB基板。 -
双面散热与均温性设计

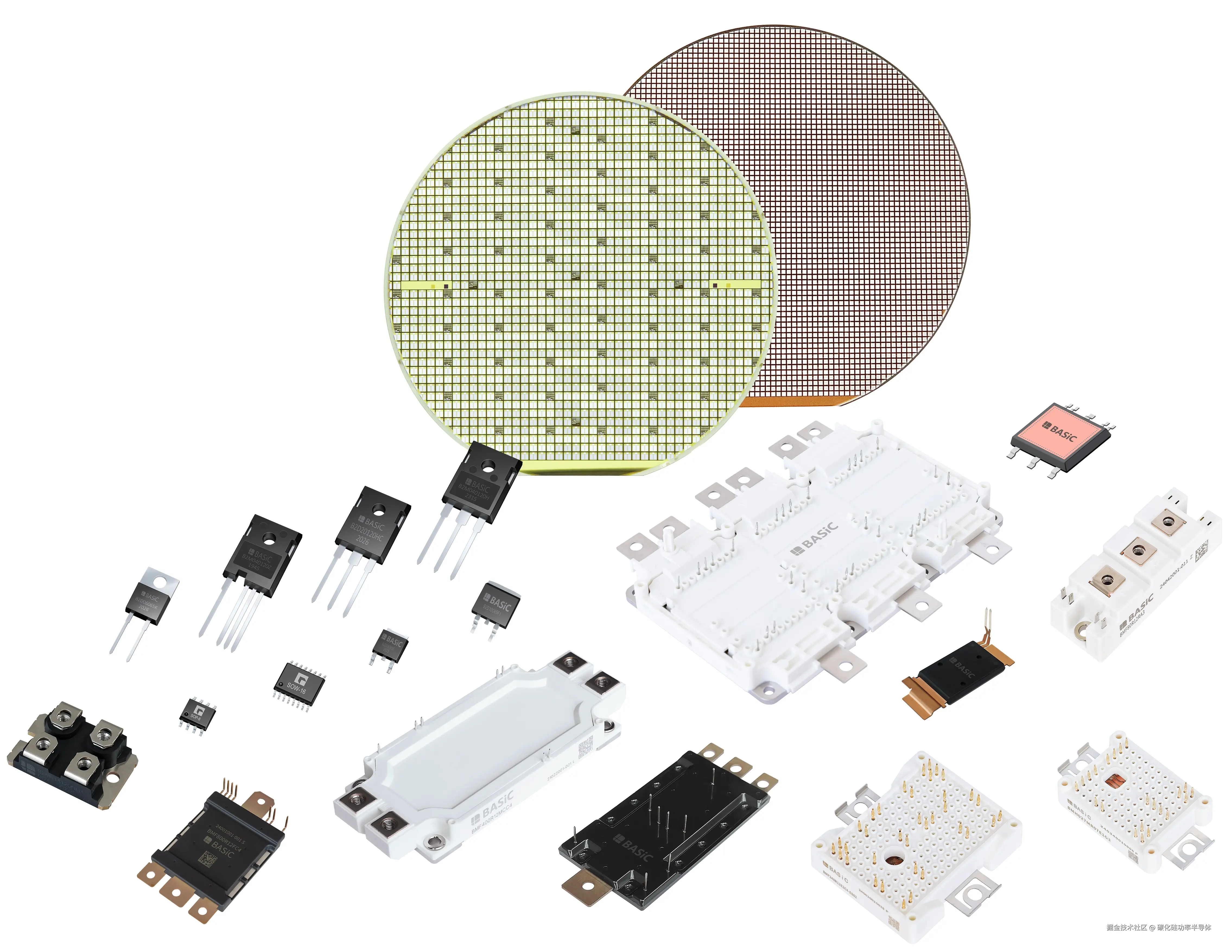

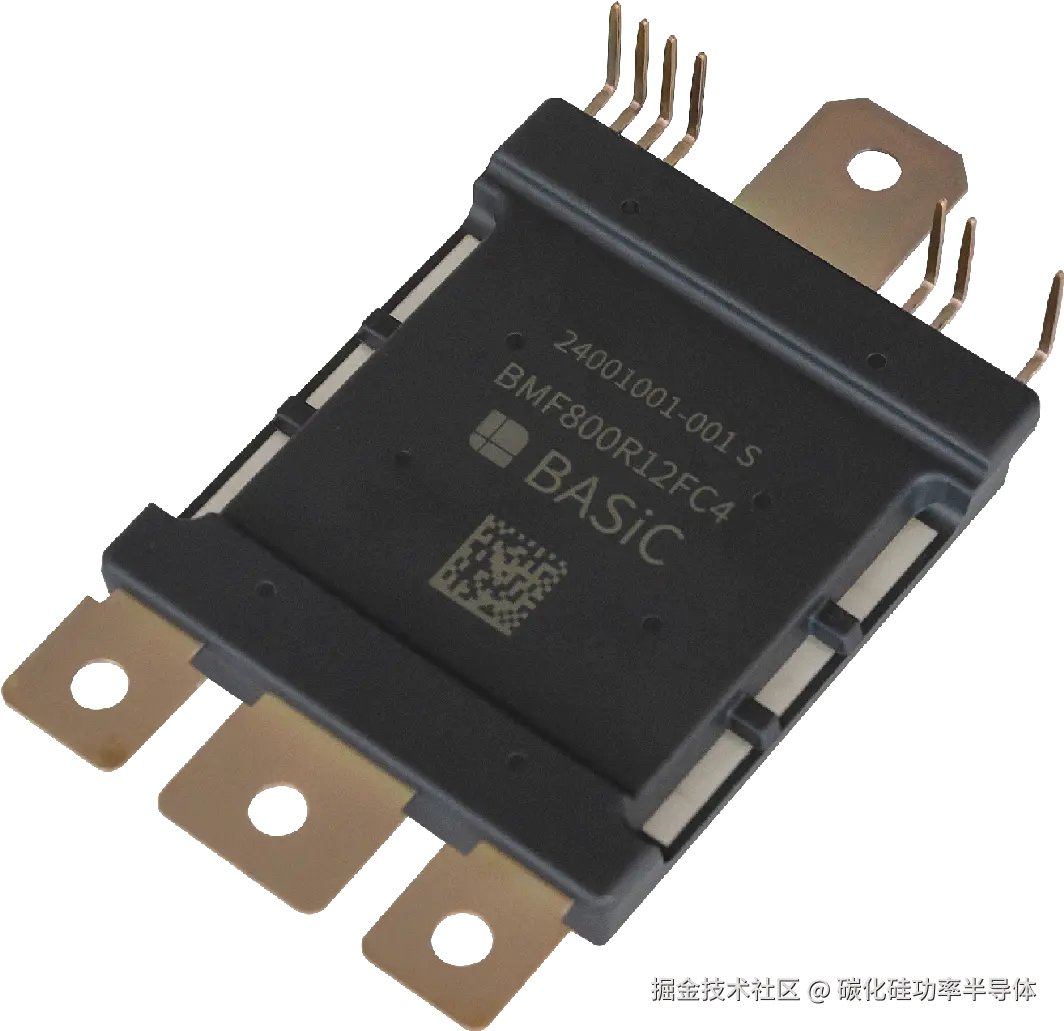

- 双面冷却模块（如特斯拉Model 3）需解决上下基板应力平衡问题，避免因CTE失配导致翘曲。
- 芯片布局不均易引发局部热点，需通过三维热仿真优化流道设计（如仿生分形流道）。
四、行业现状与突围路径
-
竞争格局

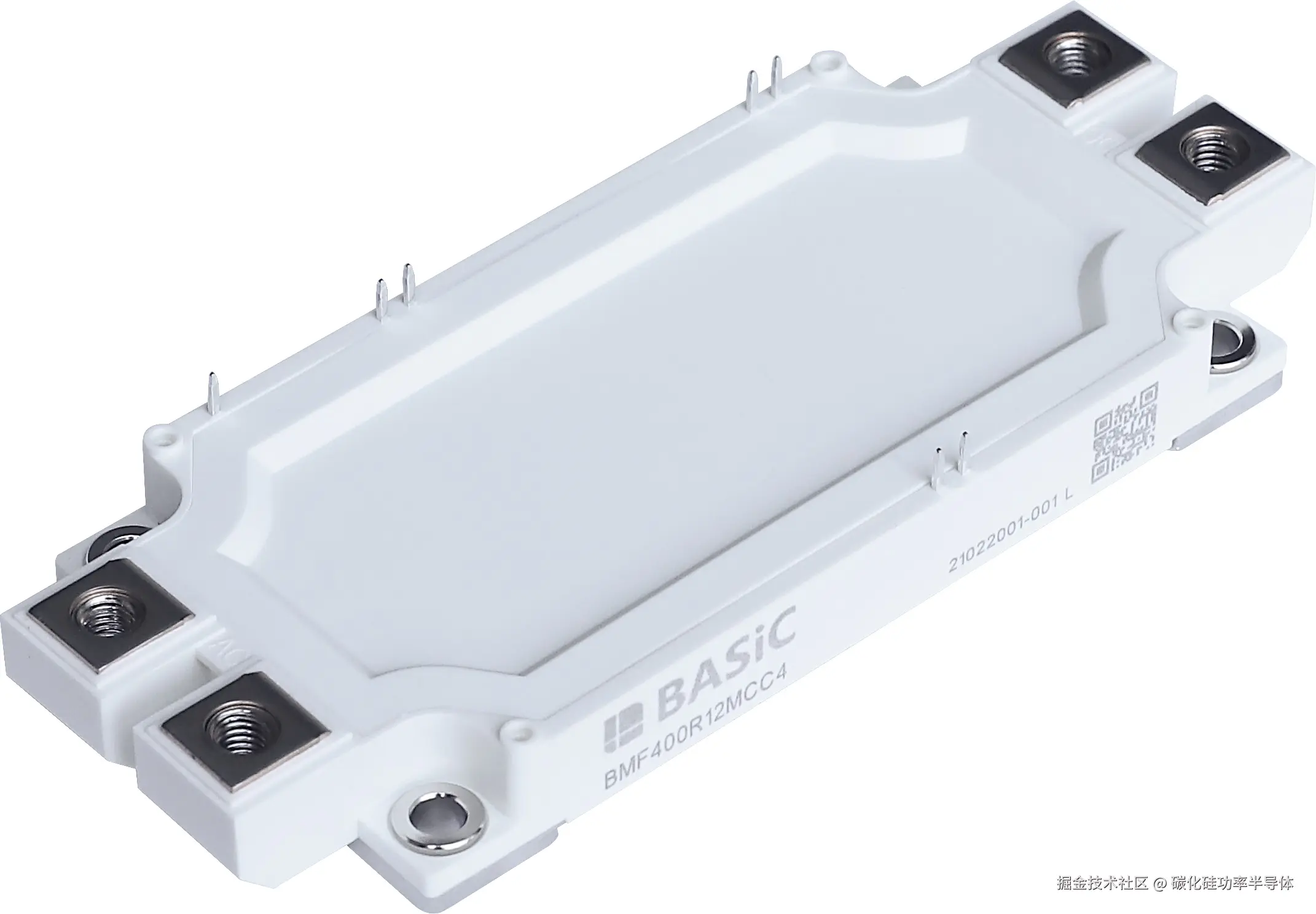

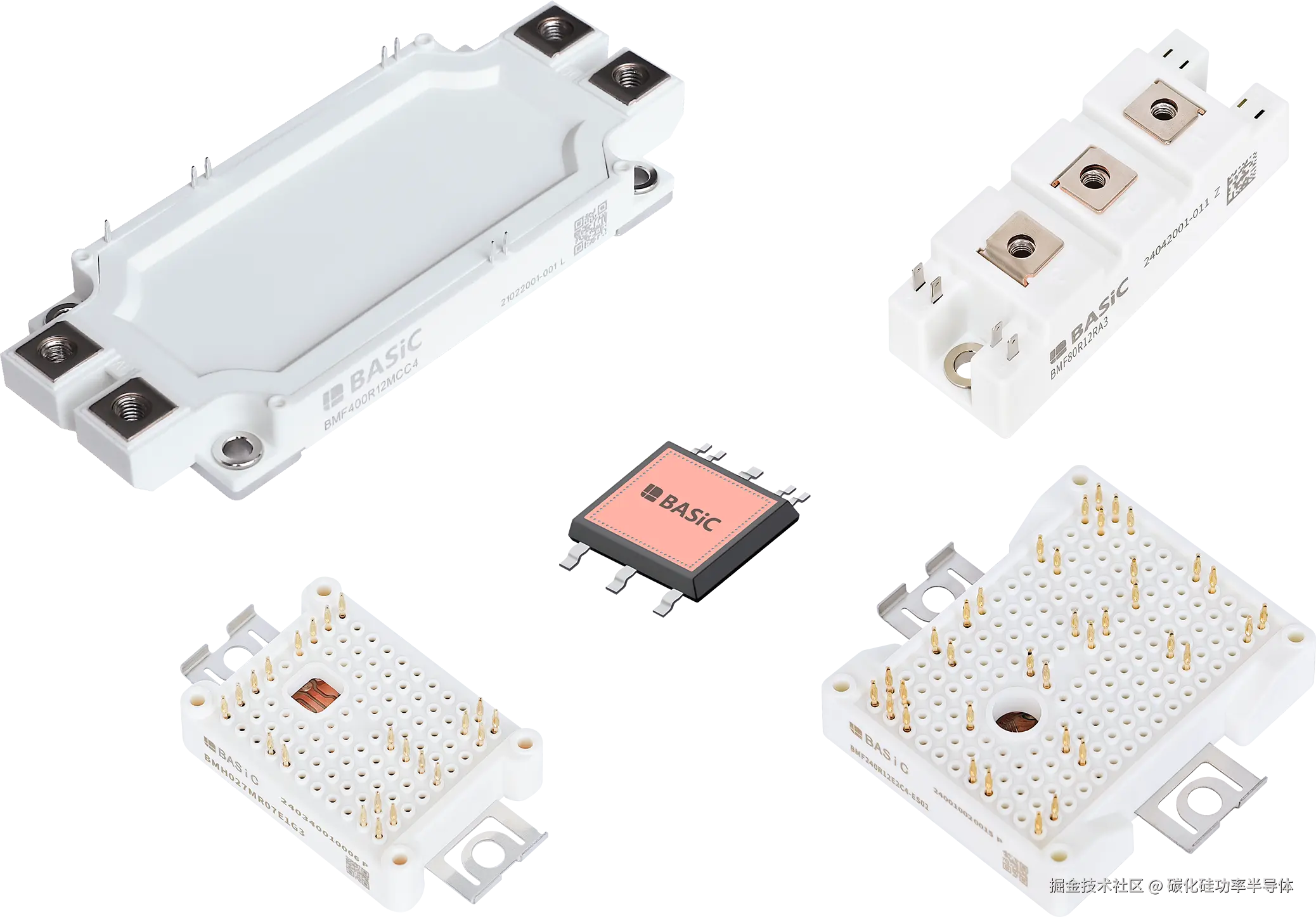

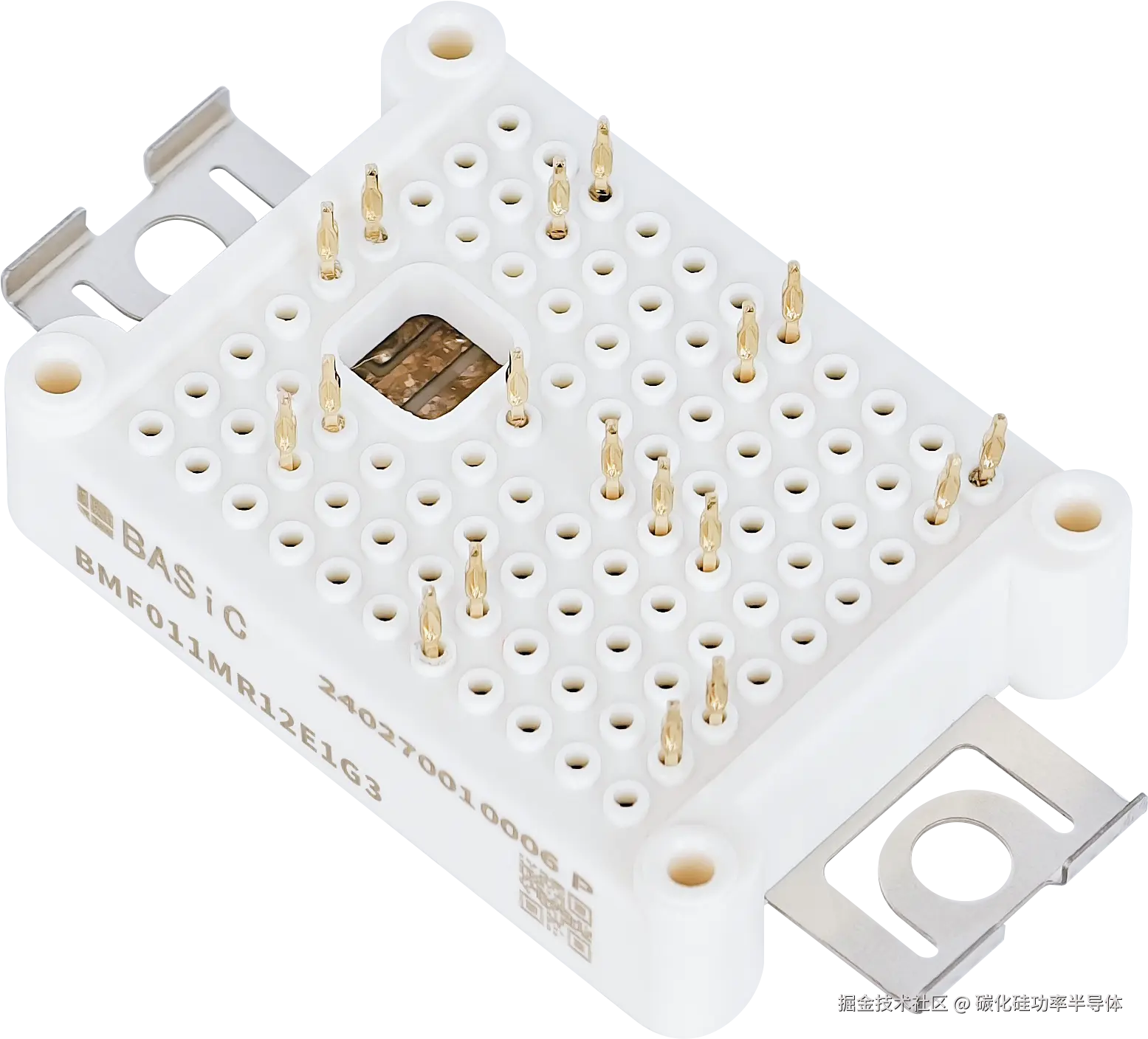

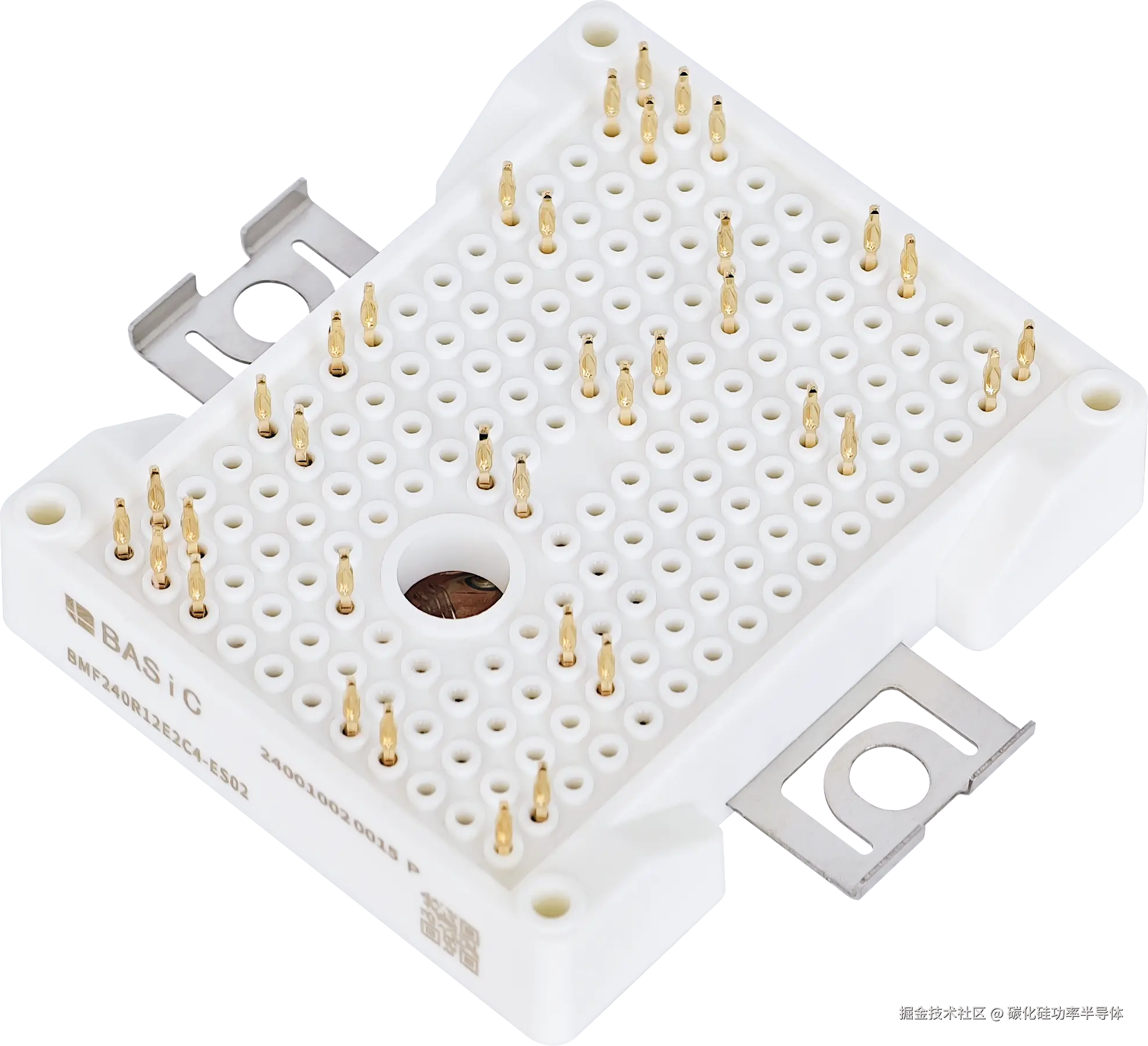

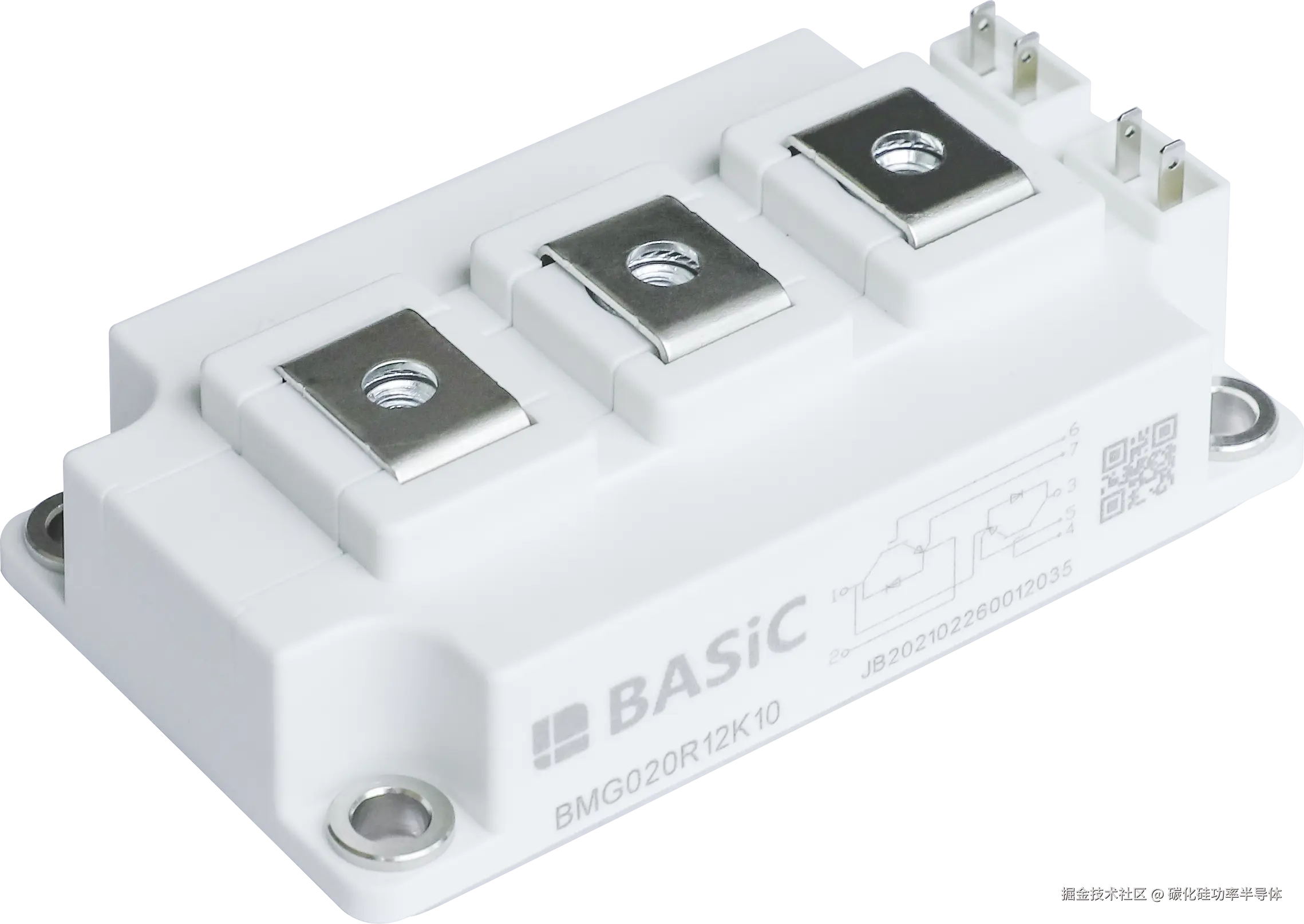

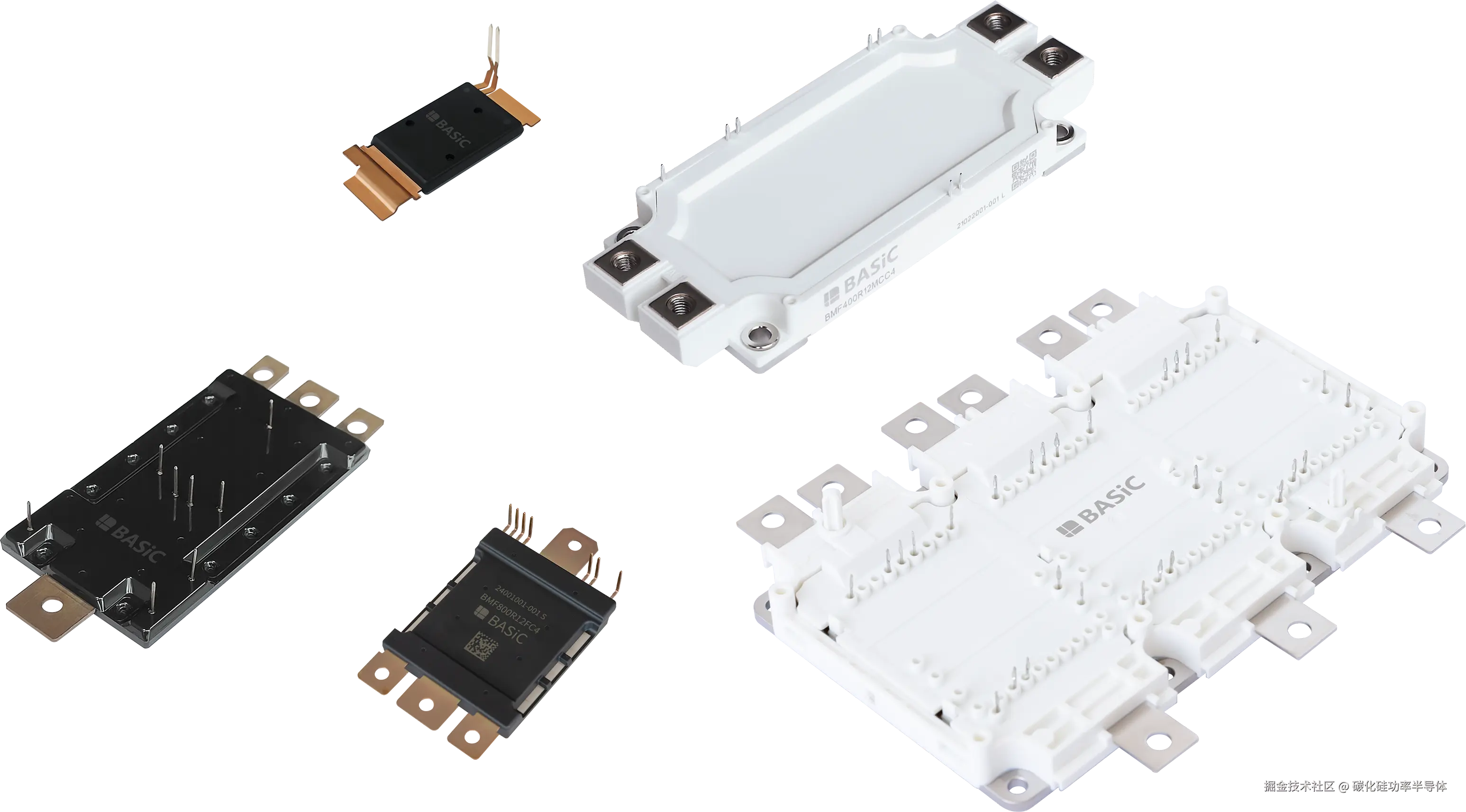

- BASiC基本股份等厂商通过“低感封装+双面冷却”技术突破高端市场，其模块杂散电感大度降低。
- 国内厂商如BASiC不光在车规级模块上持续获得主机厂批量采用，在光伏逆变器，储能变流器，APF/SVG，制氢电源等应用上基本股份SiC模块也获得批量应用。 -
技术突围方向
- 材料创新：开发CTE匹配的复合材料（如SiC颗粒增强铜基）降低热应力；
- 集成设计：将驱动电路与功率模块共封装（如IPM+SiC），减少寄生参数；
- 测试标准：建立针对SiC的高频加速老化测试体系（如10万次功率循环测试）。
总结：SiC模块的“三重门”
- 物理极限：材料特性（如SiC/SiO₂界面缺陷）和物理规律（如热膨胀系数差异）构成底层约束；
- 工程鸿沟：低感设计、热管理、高精度工艺需长期经验积累；
- 商业闭环：成本、良率与市场需求需动态平衡。
未来，SiC功率模块的竞争将从单一性能参数转向**“高频可靠性-热-电-机一体化设计”**的系统级能力比拼。
