智能医学工程-云计算技术与应用-实验05-vRealize Operations一、实验目的 1、了解vRealize

一、实验目的

1、了解vRealize Operations；

2、掌握vRealize Operations的部署与配置；

3、掌握vRealize Operations的基本应用；

4、理解云数据中心的自动化运维。

二、实验学时

2学时

三、实验类型

设计性

四、实验任务

1、完成vRealize Operations的部署；

2、完成集成数据中心的数据源；

3、完成使用vRealize Operations对数据中心进行运维管理。

五、实验环境

1、硬件

本实验基于实验教学中心网络运维实验室服务器集群开展，每个实验小组分配集群中的1台物理服务器作为实验基础平台，提供云计算资源。每个人配备计算机1台。（学生可根据自身情况使用个人计算机）。

2、软件

Windows操作系统，或MacOS操作系统。

安装最新版本的浏览器，建议使用Edge、Chrome等。

3、网络

计算机使用无线网络接入局域网，能够访问实验教学中心网络运维实验室服务器集群，并支持对互联网的访问。

4、工具

需要预先下载VMware vRealize Operations 7.5的OVA文件。

六、实验内容

1、部署vRealize Operations

（1）vRealize Operations可通过VMware 官网获取评估版，下载地址为customerconnect.vmware.com/downloads/#…，本实验所使用的版本为vRealize-Operations-Manager-Appliance-7.5.0.13165949_OVF10.ova。

（2）使用浏览器访问实验教学中心网络运维实验室服务器集群的管理地址（https://172.16.125.66），使用为实验小组分配的账号进行登录。

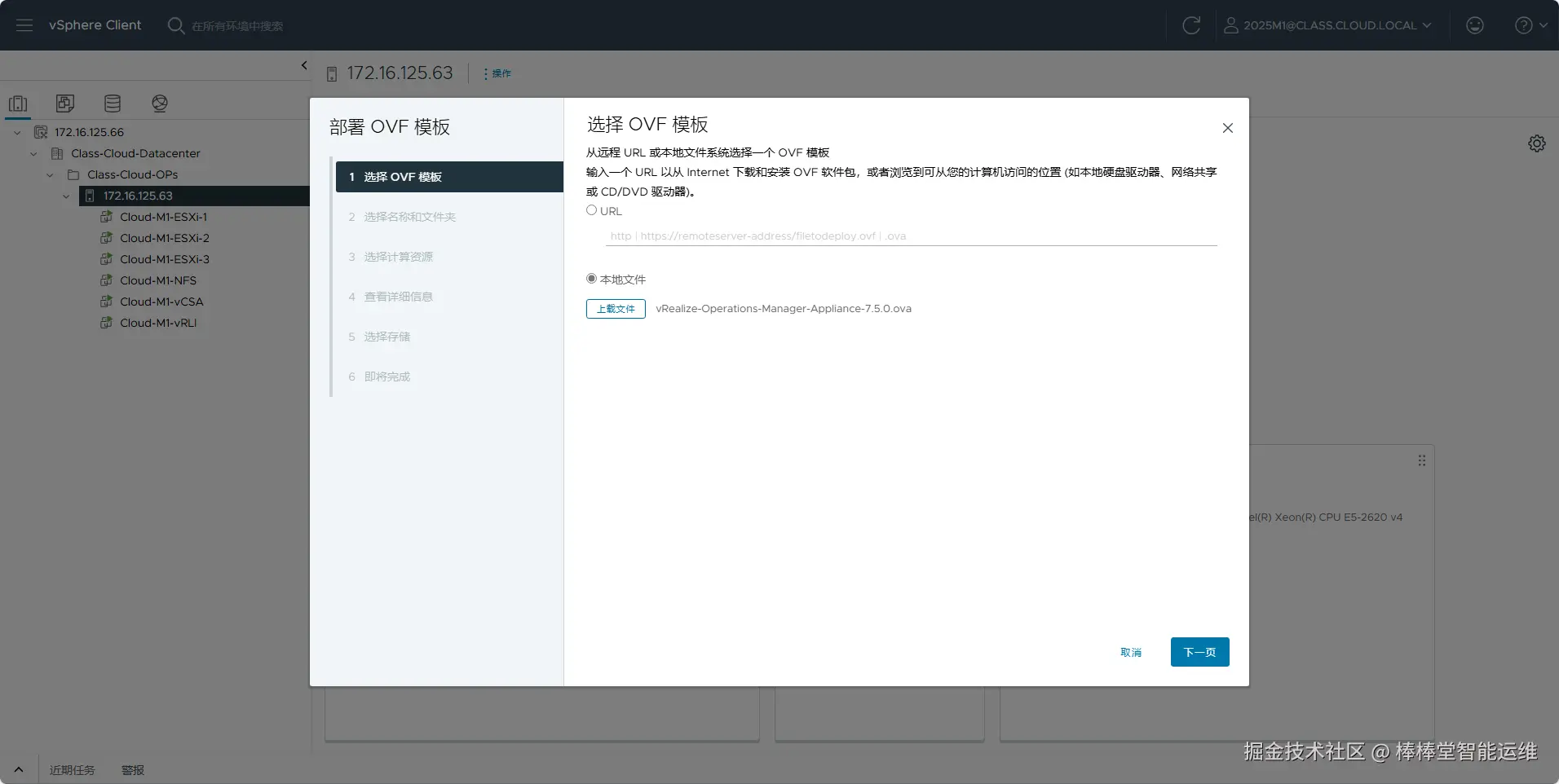

（3）在vSphere Web Client控制台中，选中ESXi主机，右击，选择【部署 OVF 模板】弹出向导框，在向导的“1 选择OVF模板”中选择“本地文件”，单击【选择文件】，选择“vRealize-Operations-Manager-Appliance-7.5.0.ova”文件，单击【NEXT】，如图5-1所示。

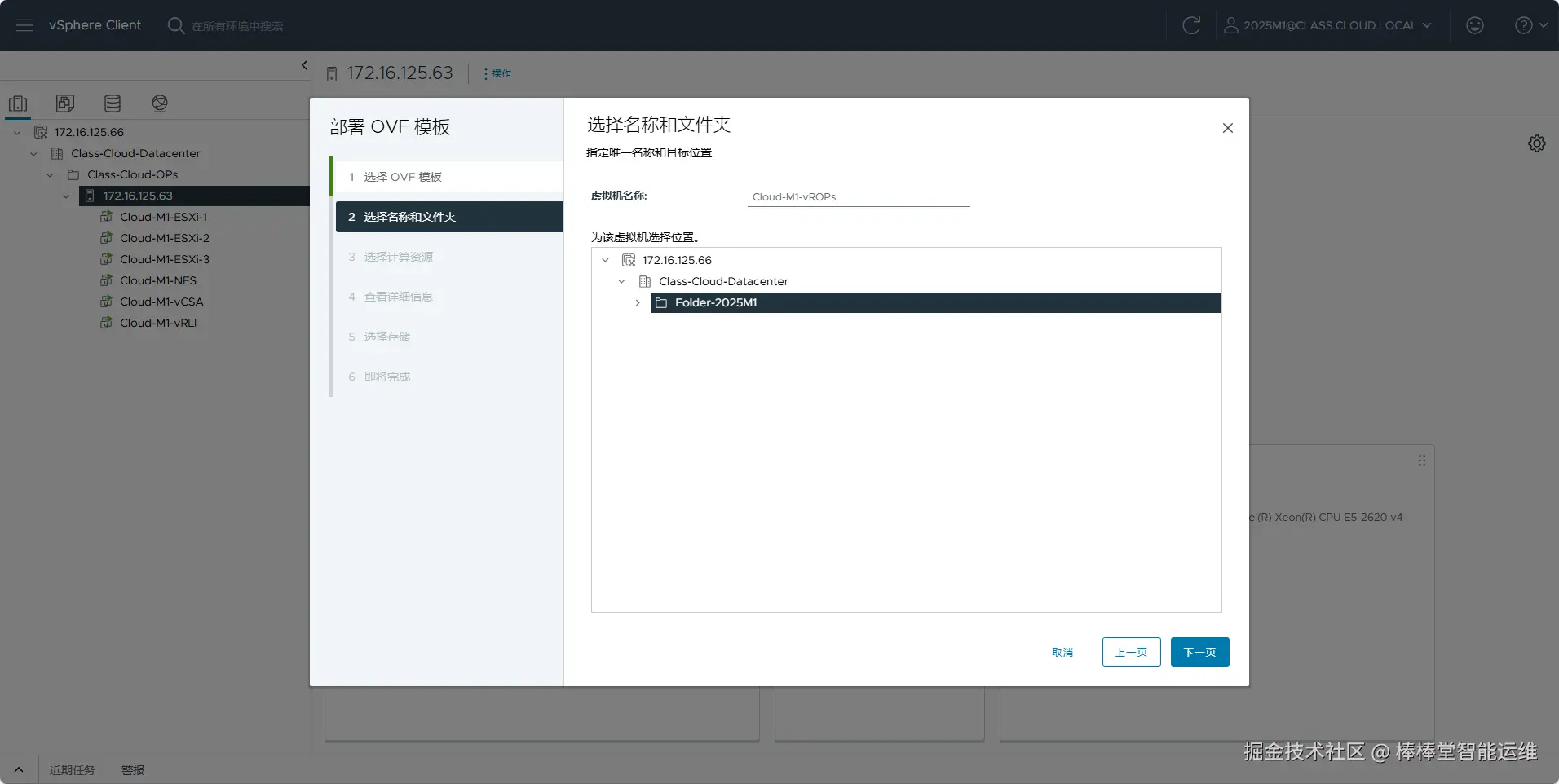

（4）在向导的“2 选择名称和文件夹”中设置虚拟机名称为“Labs-Cloud-vRealize-Operations”、选择虚拟机存放位置为“实验-学生姓名”文件夹，单击【NEXT】，如图5-2所示。

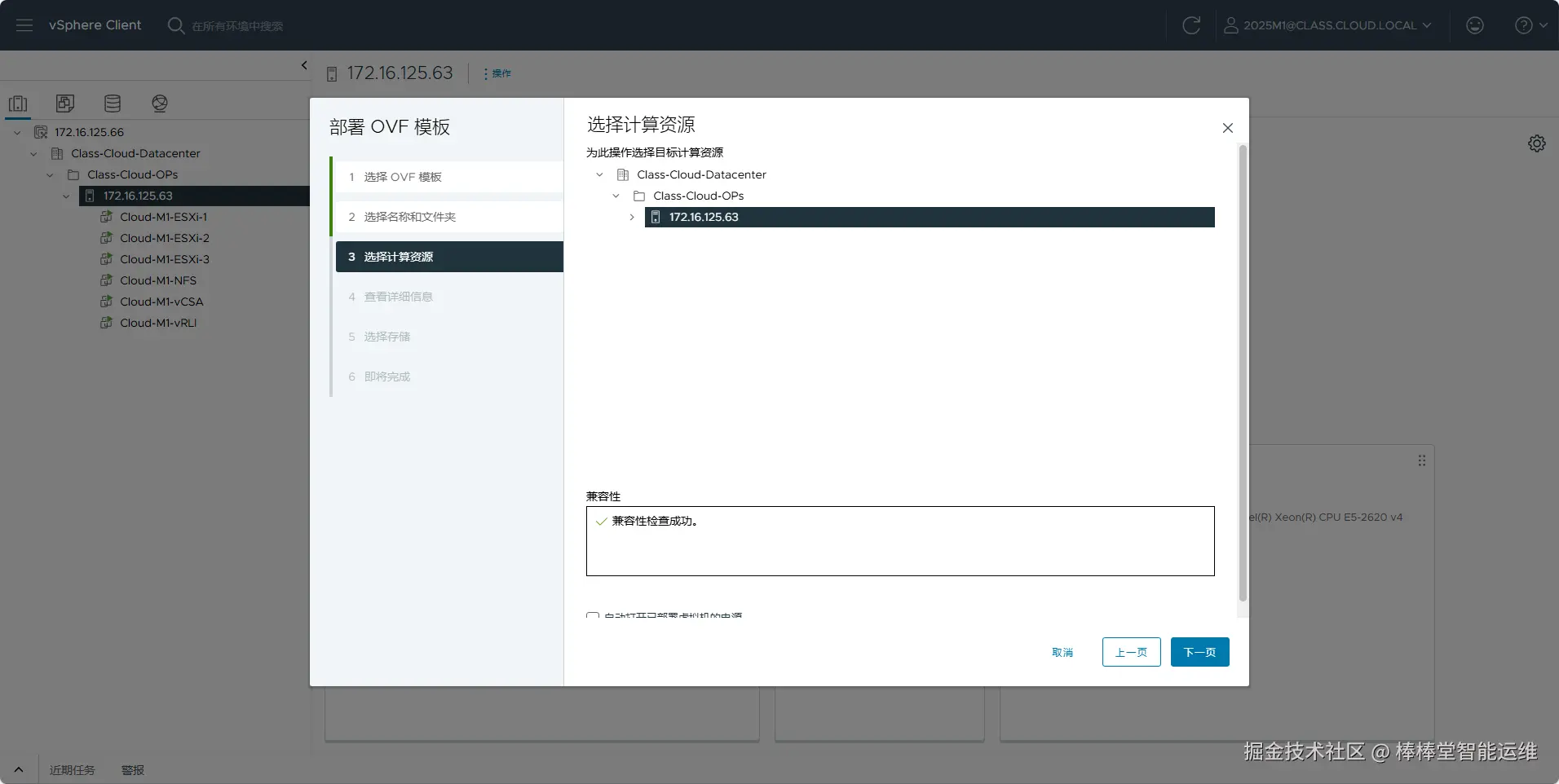

（5）在向导的“3 选择计算资源”中选择ESXi主机“172.16.125.63”，单击【NEXT】，如图5-3所示。

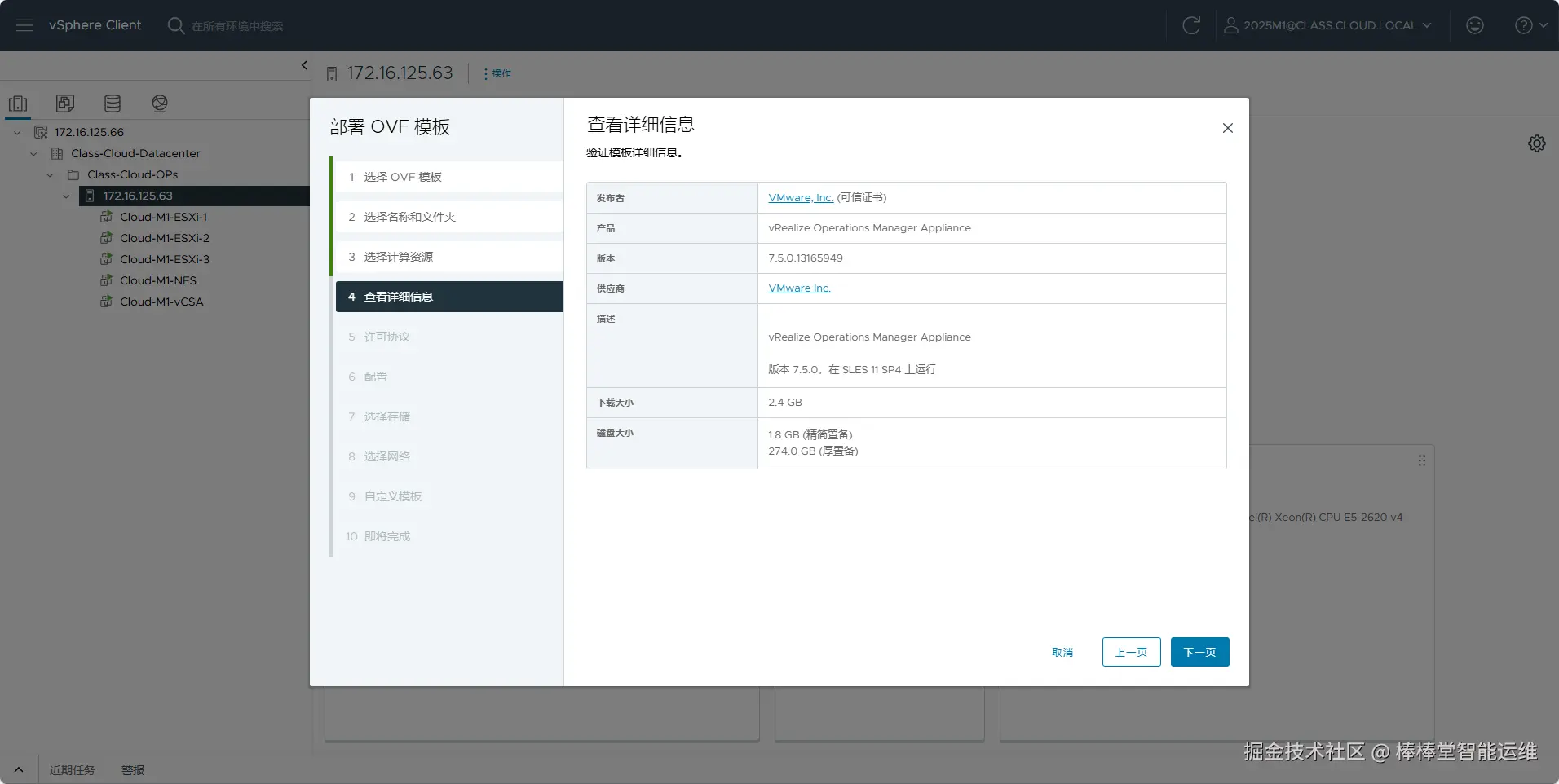

（6）在向导的“4 查看详细信息”验证模板详细信息，单击【NEXT】，如图5-4所示。

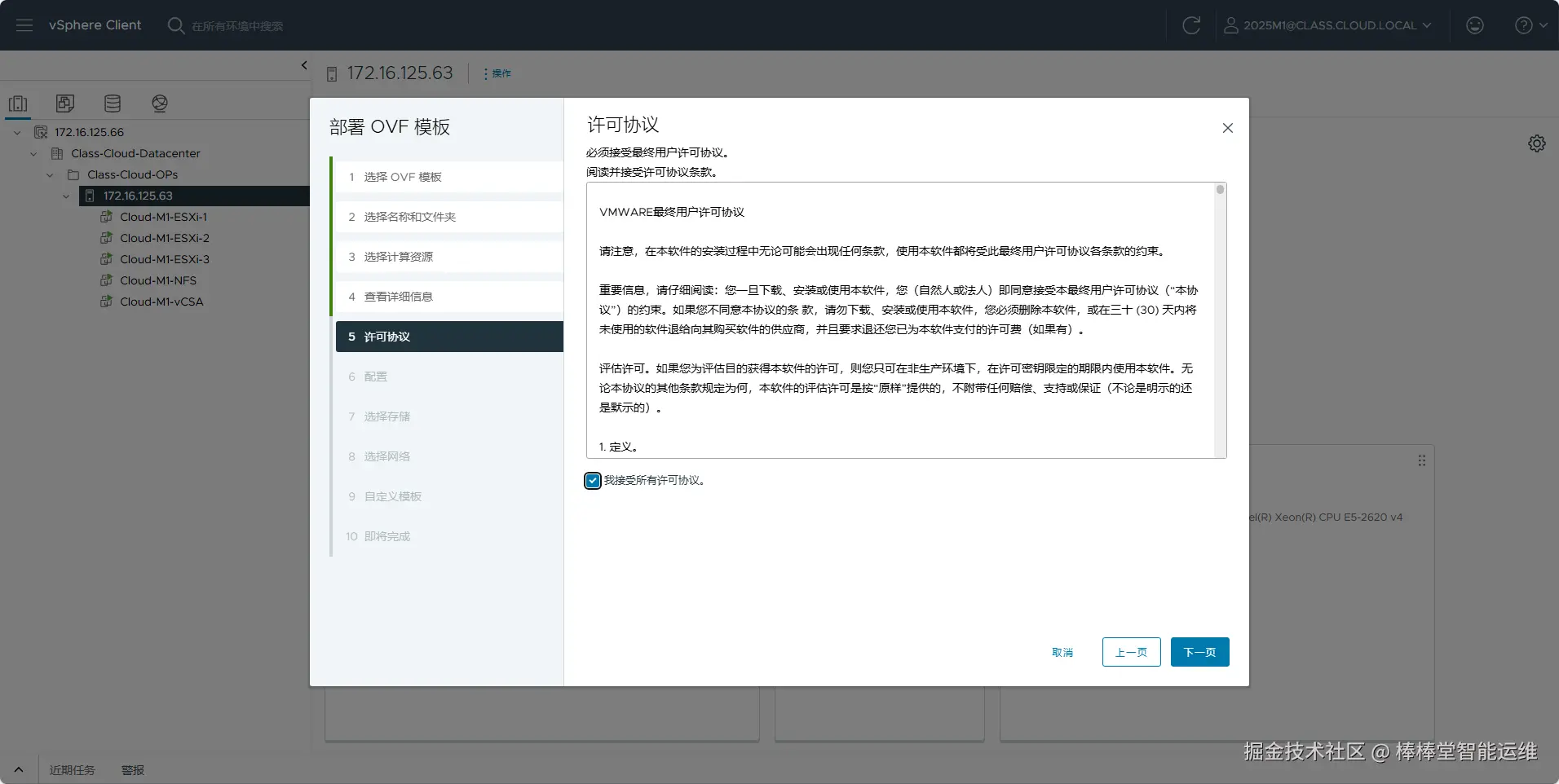

（7）在向导的“5 许可协议”中勾选“我接受所有许可协议”，单击【NEXT】，如图5-5所示。

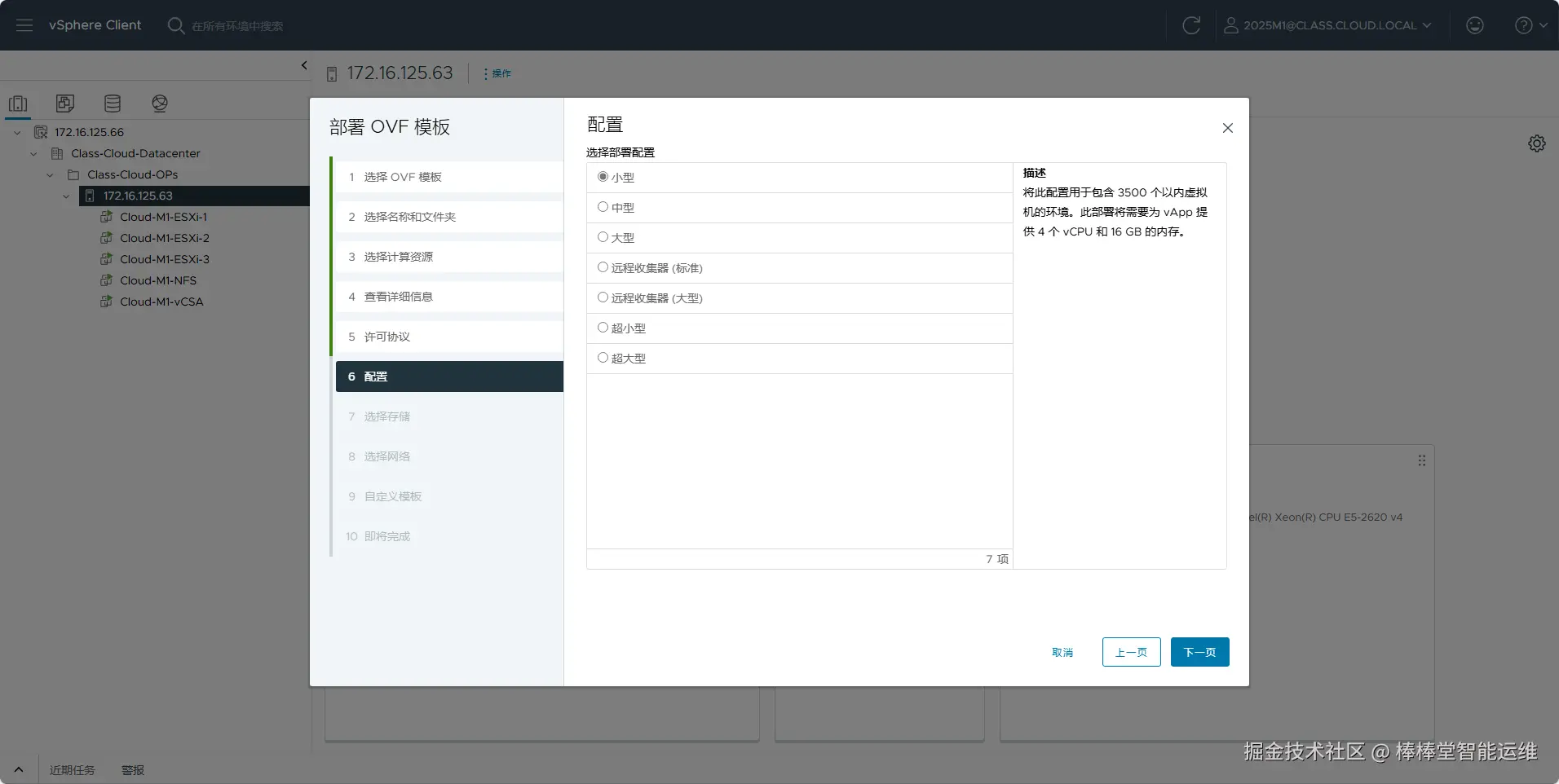

（8）在向导“6 配置”中根据实际需要选择部署配置，本次实验勾选“小型”部署配置，单击【NEXT】，如图5-6所示。

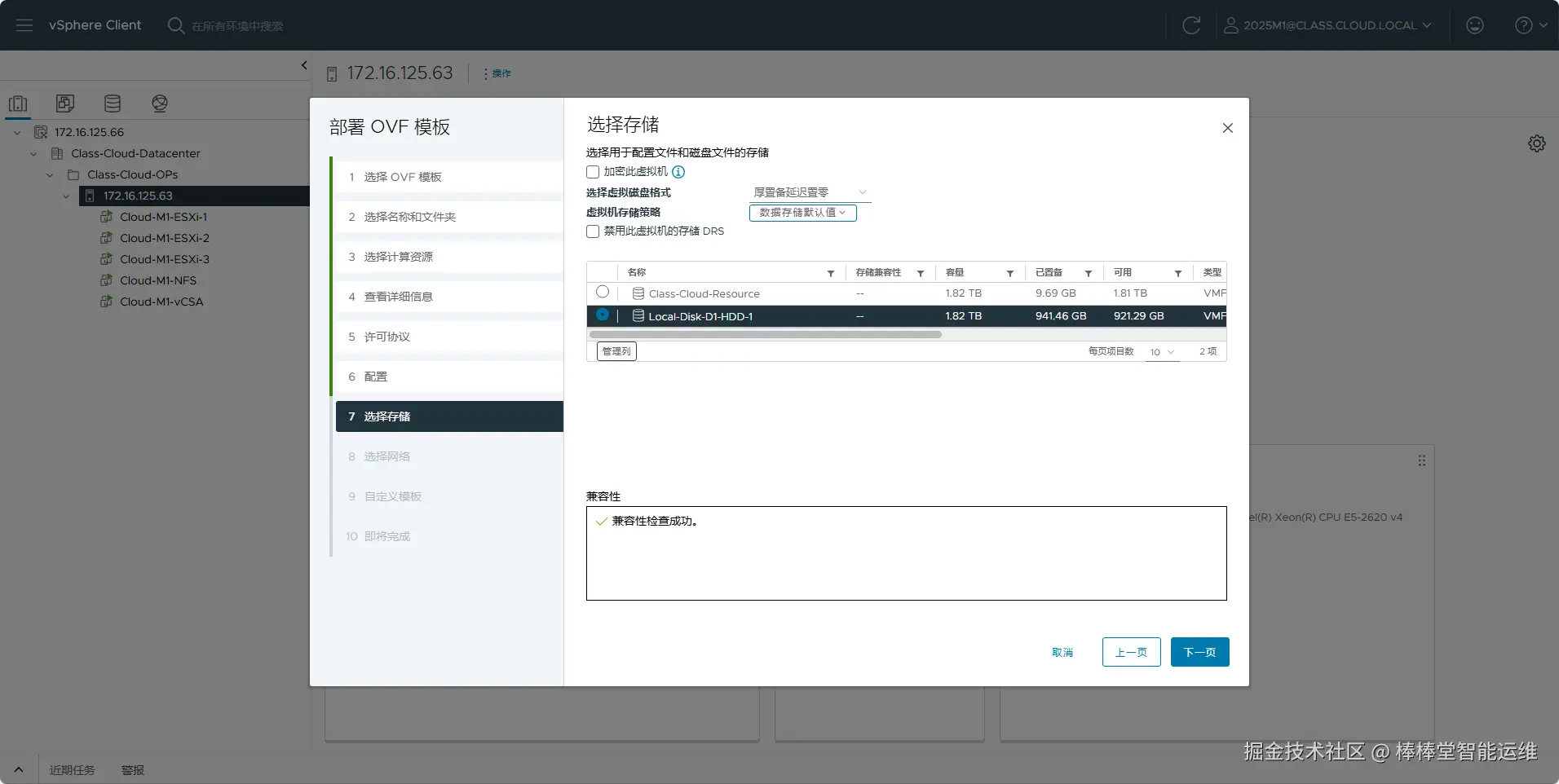

（9）在向导“7 选择存储”中选择用于配置文件和磁盘文件的存储，选择虚拟磁盘格式为“厚置备延迟置零”，选中存储为“Local-Disk-D1-HDD-1”并进行兼容性检查，单击【NEXT】，如图5-7所示。

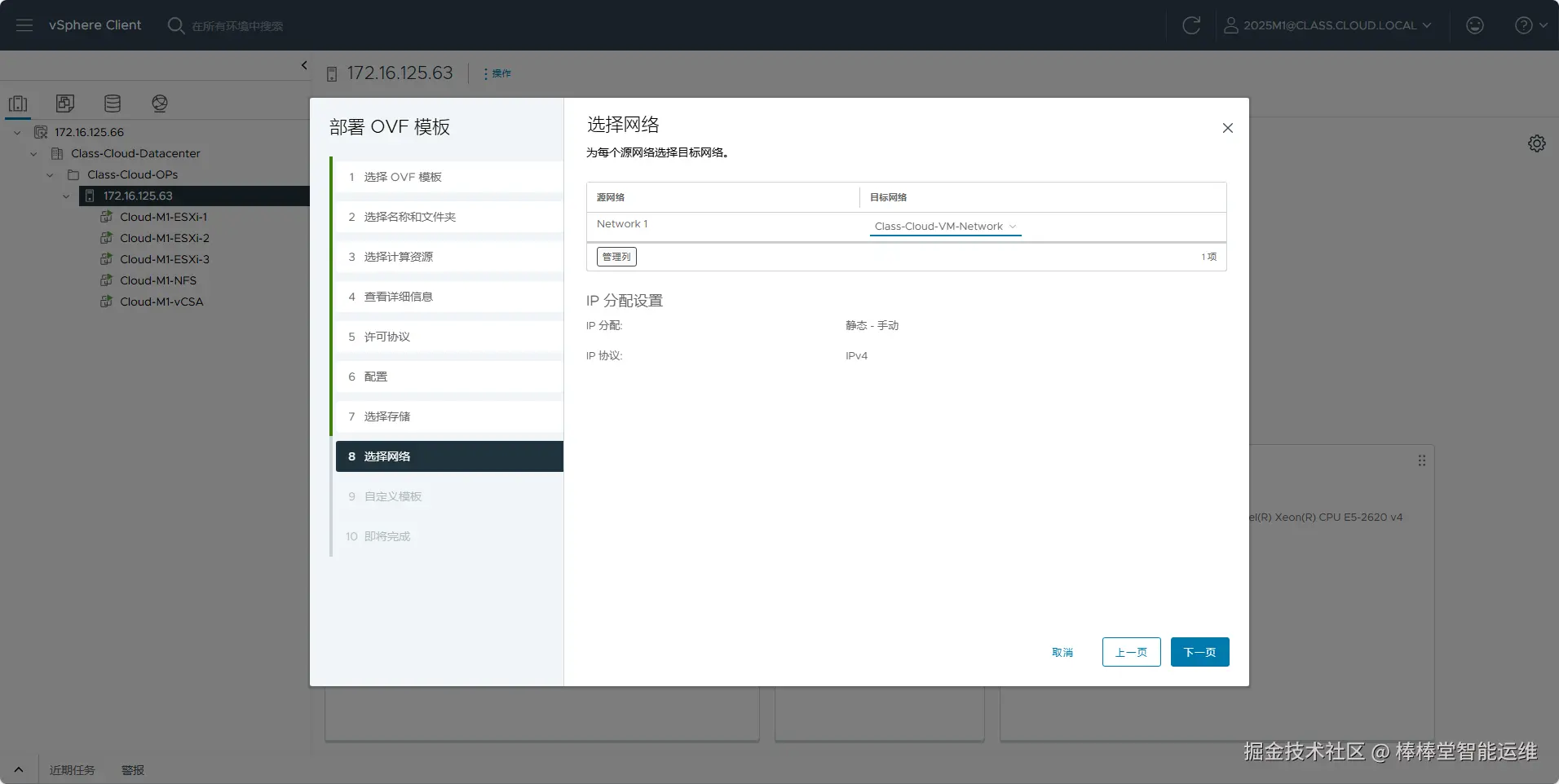

（10）在向导“8 选择网络”中，为源网络选择目标网络，单击【NEXT】，如图5-8所示。

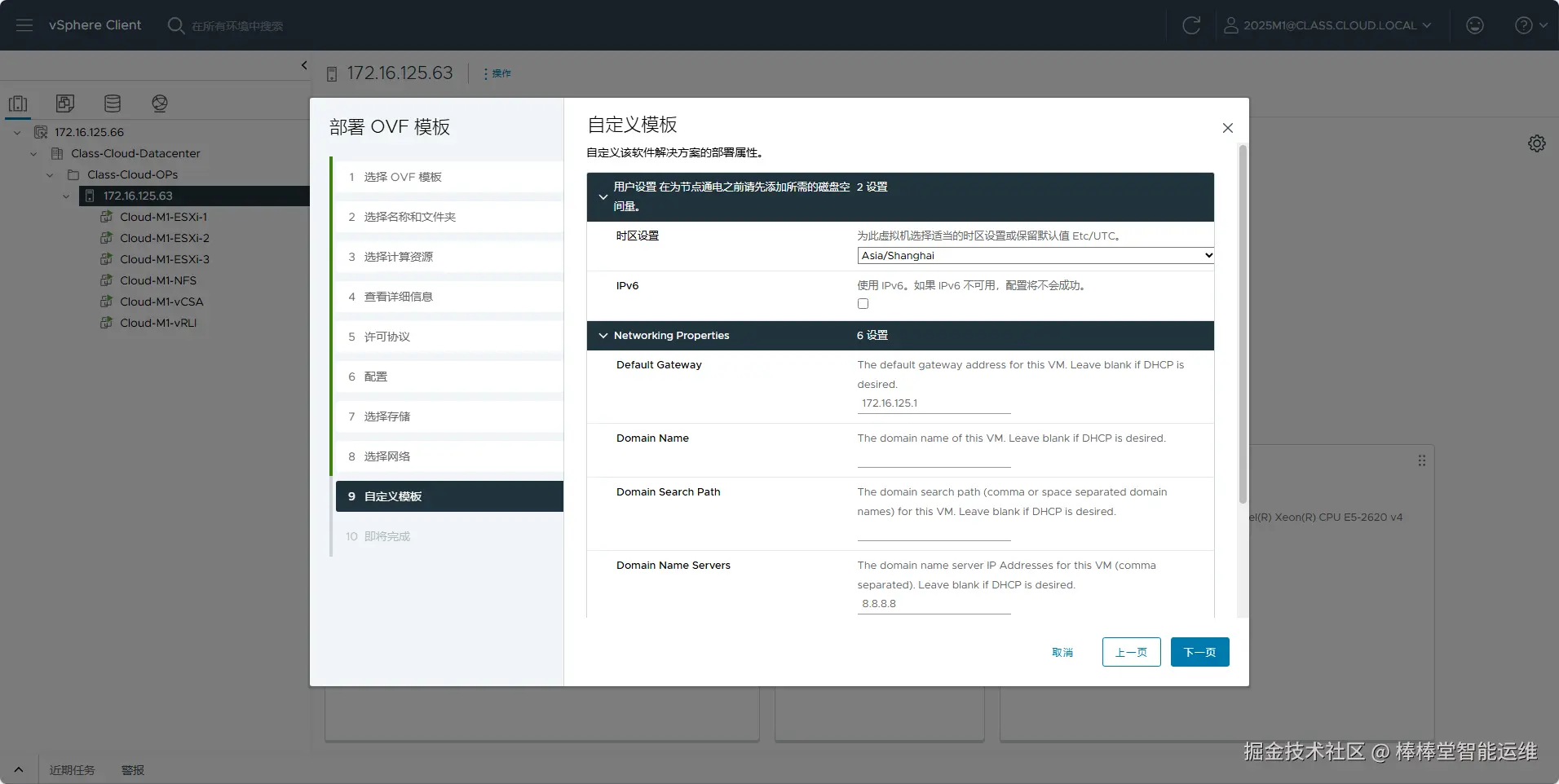

（11）在向导“9 自定义模板”中自定义该软件解决方案的部署属性，时区设置选择“Asia/Shanghai”，并设置IP地址、子网掩码、DNS和默认网关，Default Gateway设置为“172.16.125.1”，Domain Name Servers设置为“8.8.8.8”，Network 1 IP Address设置为“172.16.125.86”，Network 1 Netmask设置为“255.255.255.0”，单击【NEXT】，如图5-9所示。

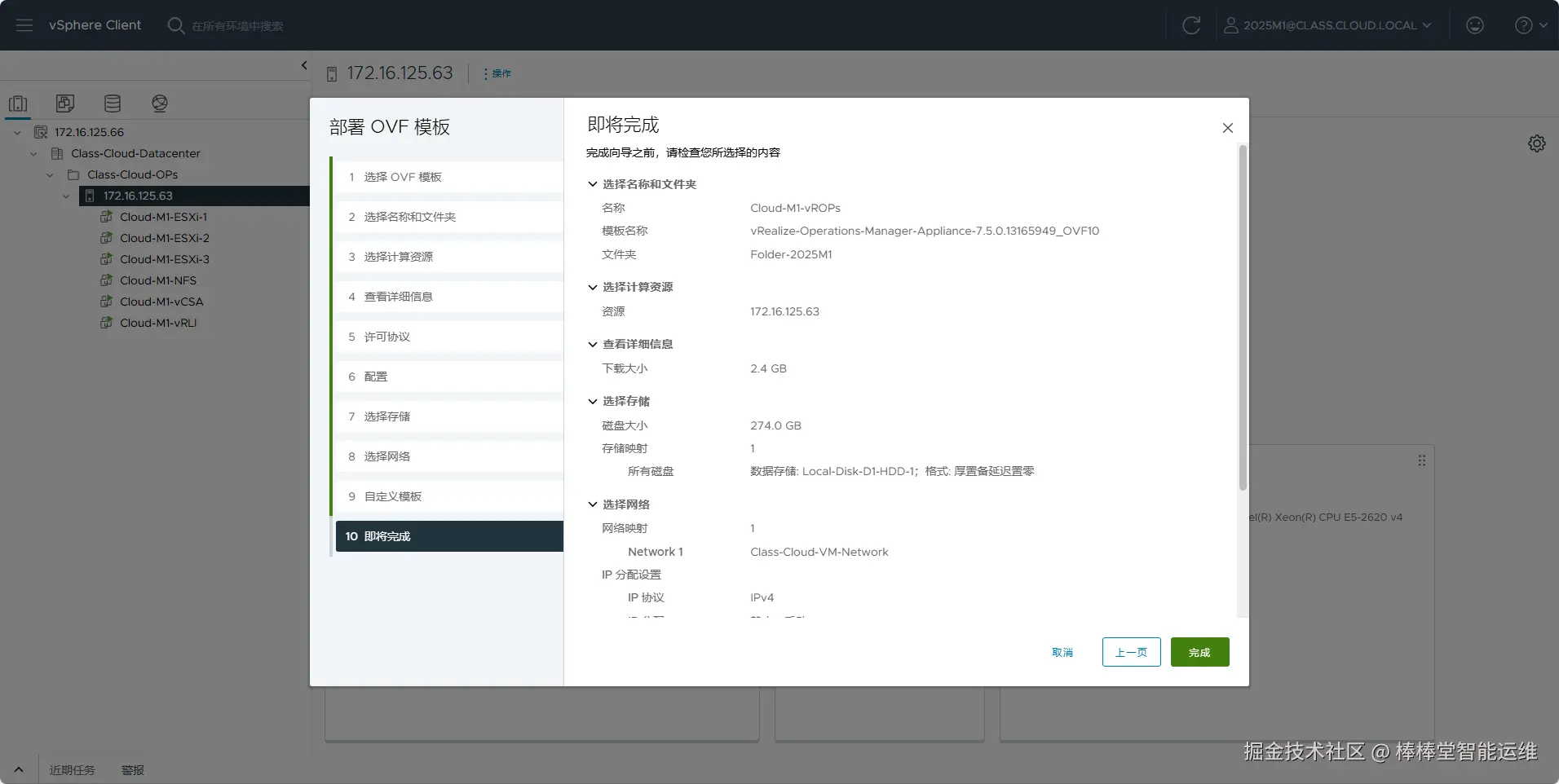

（12）在向导“10 即将完成”中，检查信息并单击【完成】，等待创建结束，如图5-10所示。

2、初始化安装vRealize Operations

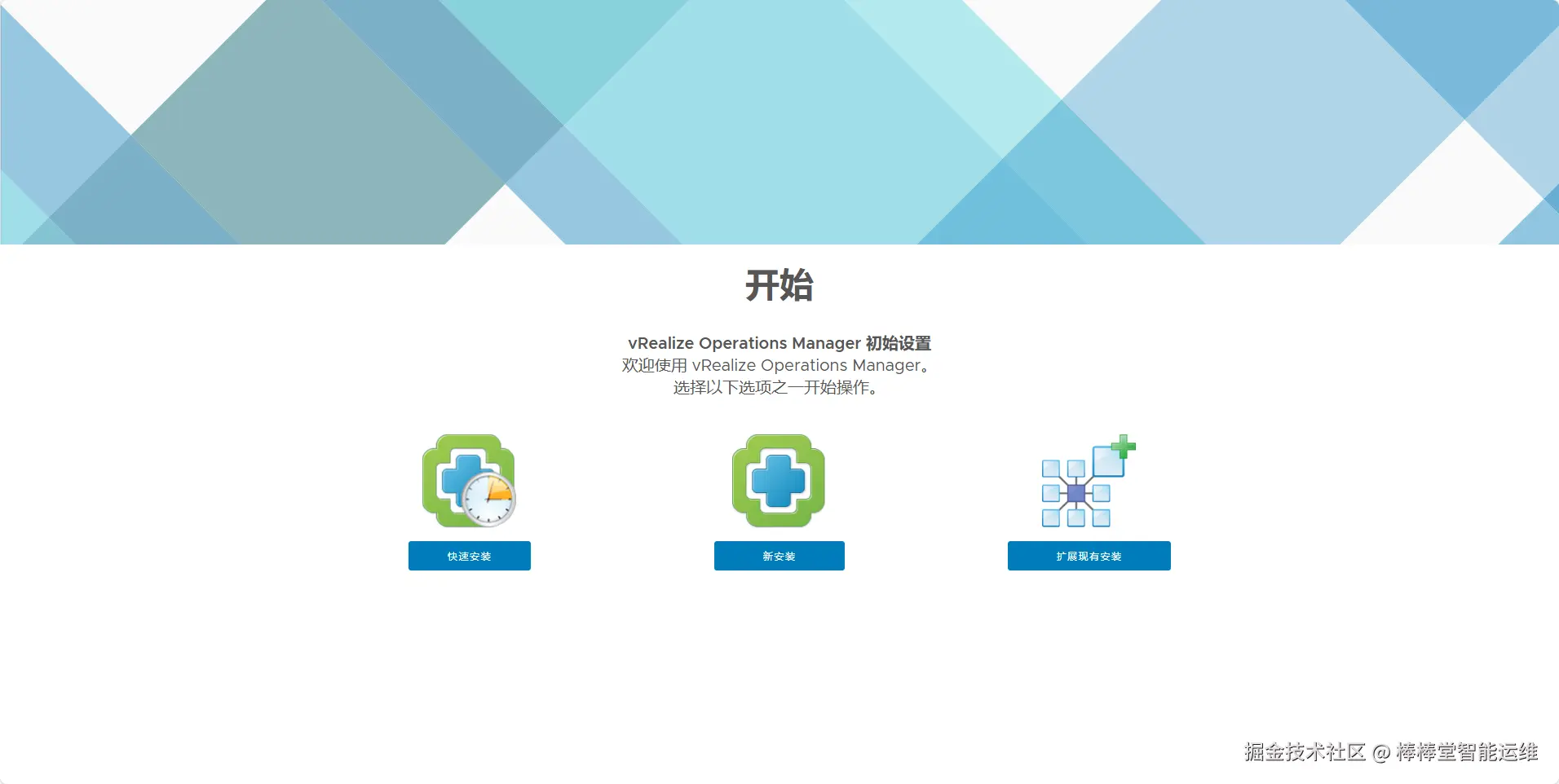

（1）创建完成后，启动虚拟机进行初始化安装。浏览器访问https://172.16.125.86，单击【快速安装】，如图5-11所示。

📌

提醒：

1、快速安装：快速安装是创建主节点、添加数据节点、构建集群以及测试连接状态的一种可行方法。与全新安装相比，使用快速安装可节省时间，加快安装进程。

2、新安装：作为首次用户，可执行全新安装，创建一个节点来执行管理和数据处理。

3、扩展现有安装：可以部署并配置额外的节点以便vRealize Operations能够支持大型环境。主节点始终需要集群有另一个节点来监控您的环境。通过扩展安装，可以为集群添加多个节点。

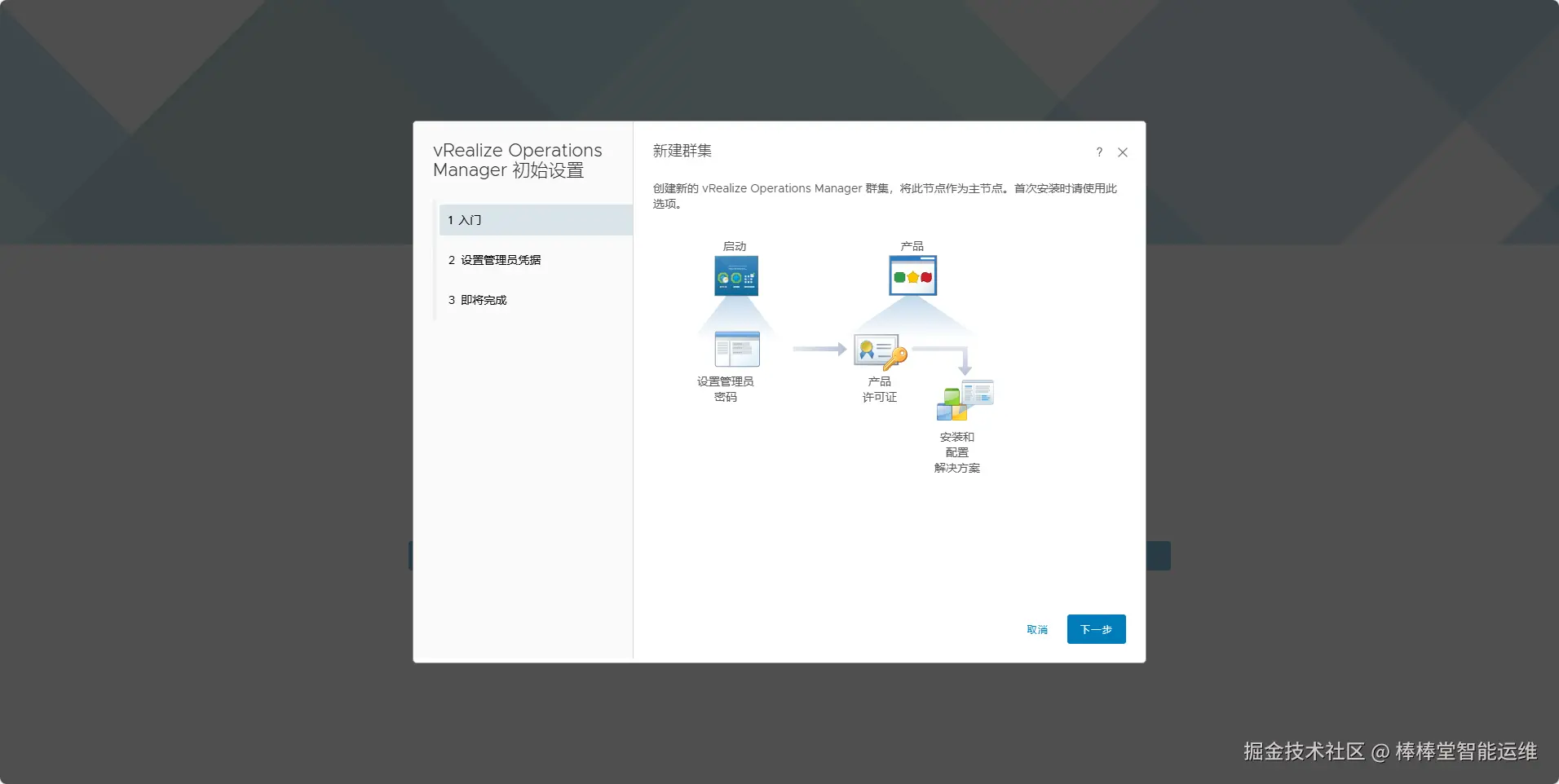

（2）进行初始设置。新建VMware Aria Operations集群，在向导“1 入门”中创建新的VRealize Operations Manager群集,将此节点作为主节点。单击【下一步】，如图5-12所示。

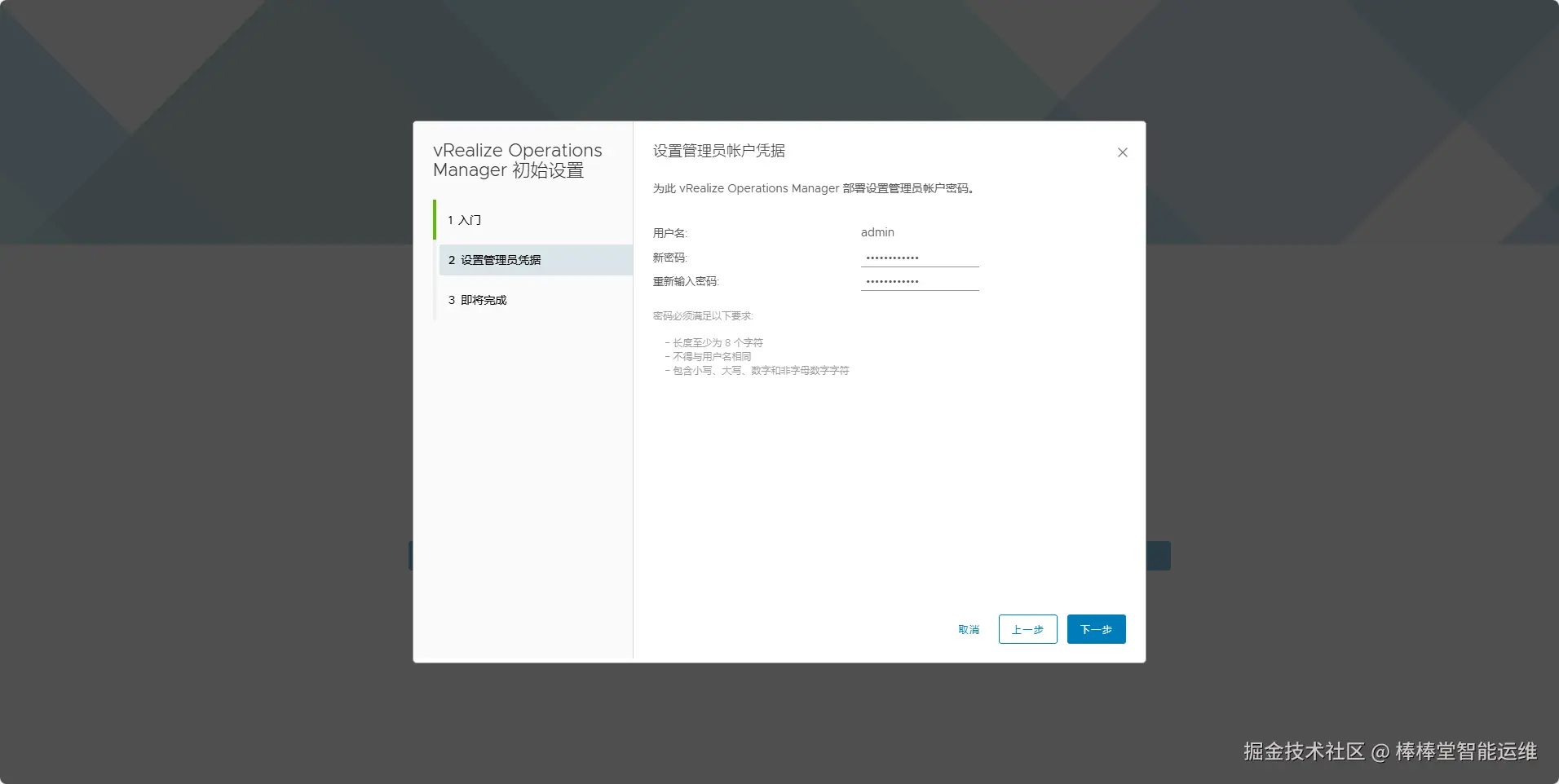

（3）在向导“2 设置管理员凭据”中为此vRealize Operations Manager部署设置管理员账户密码。如图5-13所示。

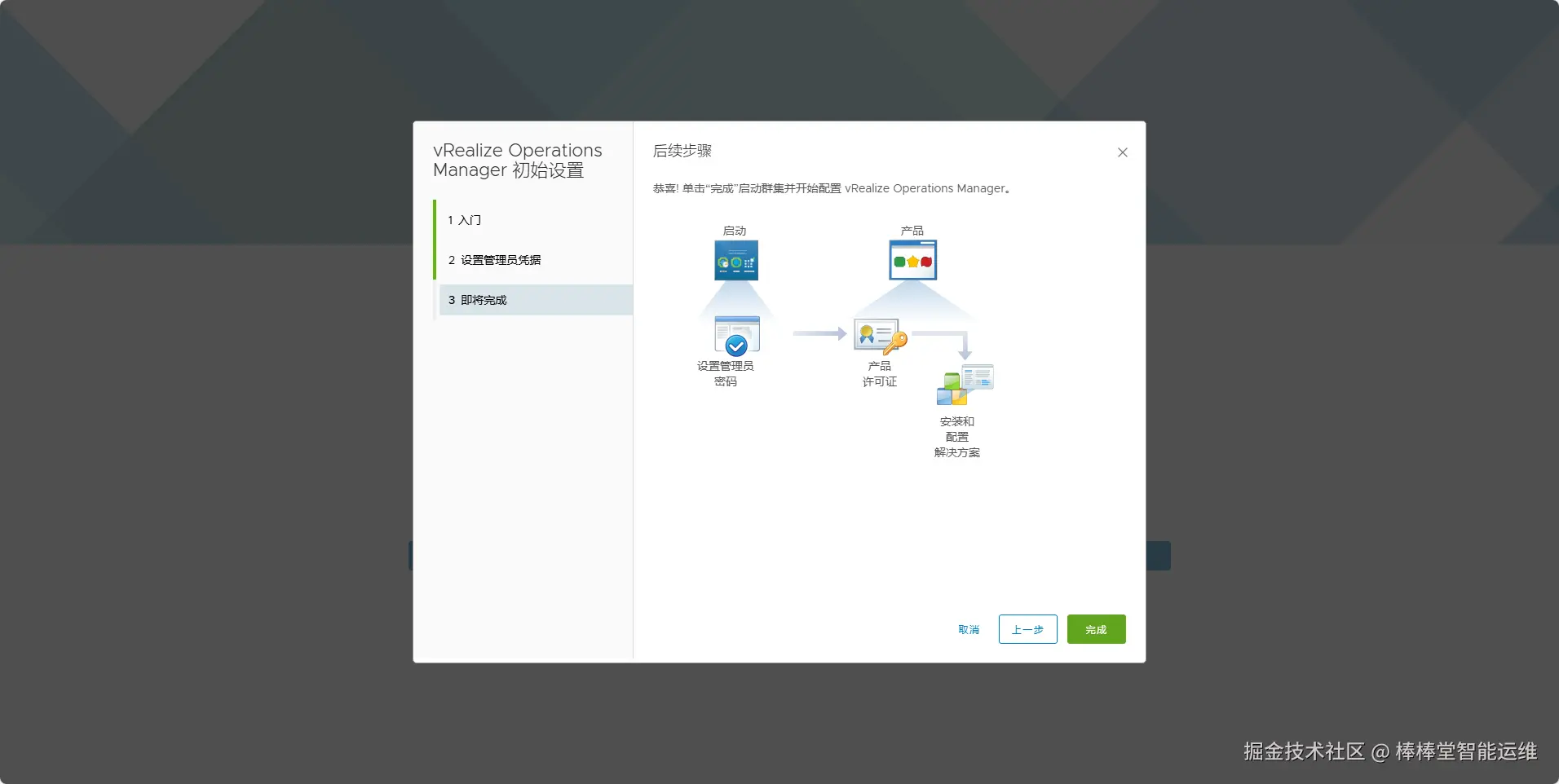

（4）在向导“3 即将完成”中查看上述配置信息，单击【完成】，等待初始配置结束，如图5-14所示。

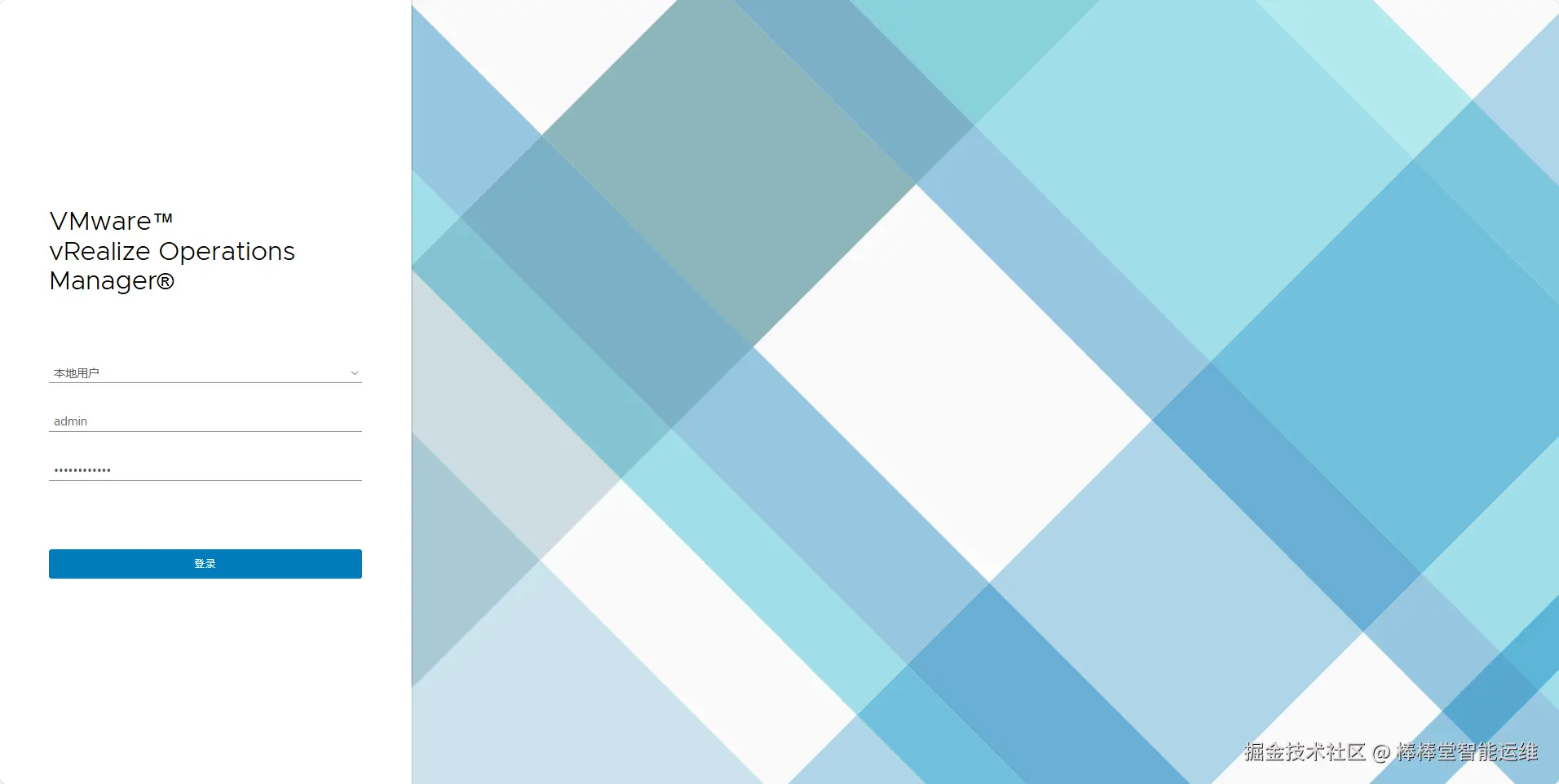

（5）初始配置完成后，登录vRealize Operations界面，按系统向导进行配置，如图5-15所示。

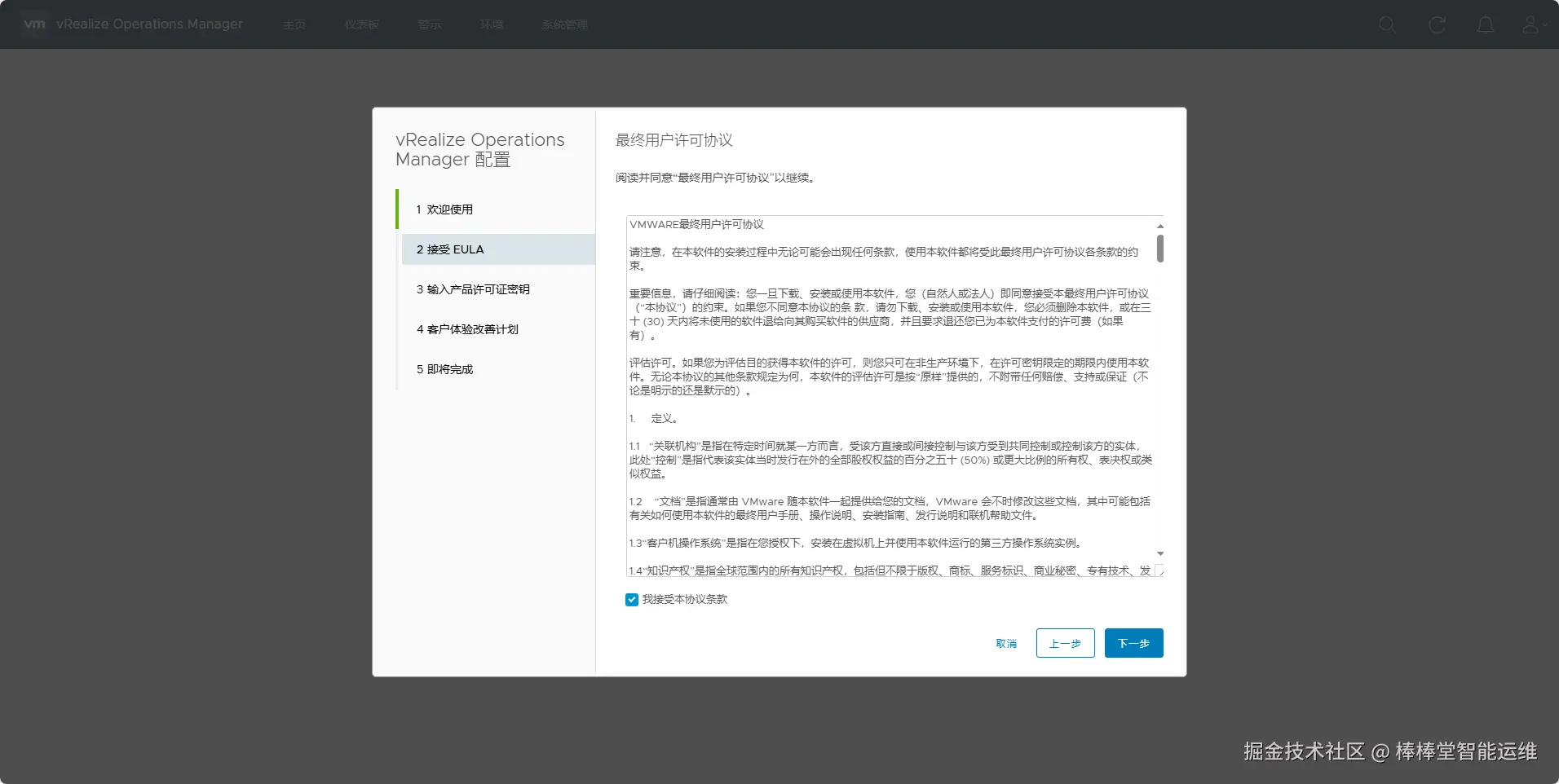

（6）初始配置完成后，登录vRealize Operations ，根据提示进行vRealize Operations Manager 配置，在向导“1 欢迎使用”中点击【下一步】，在向导“2 接受 EULA”中点击【下一步】，如图5-16所示。

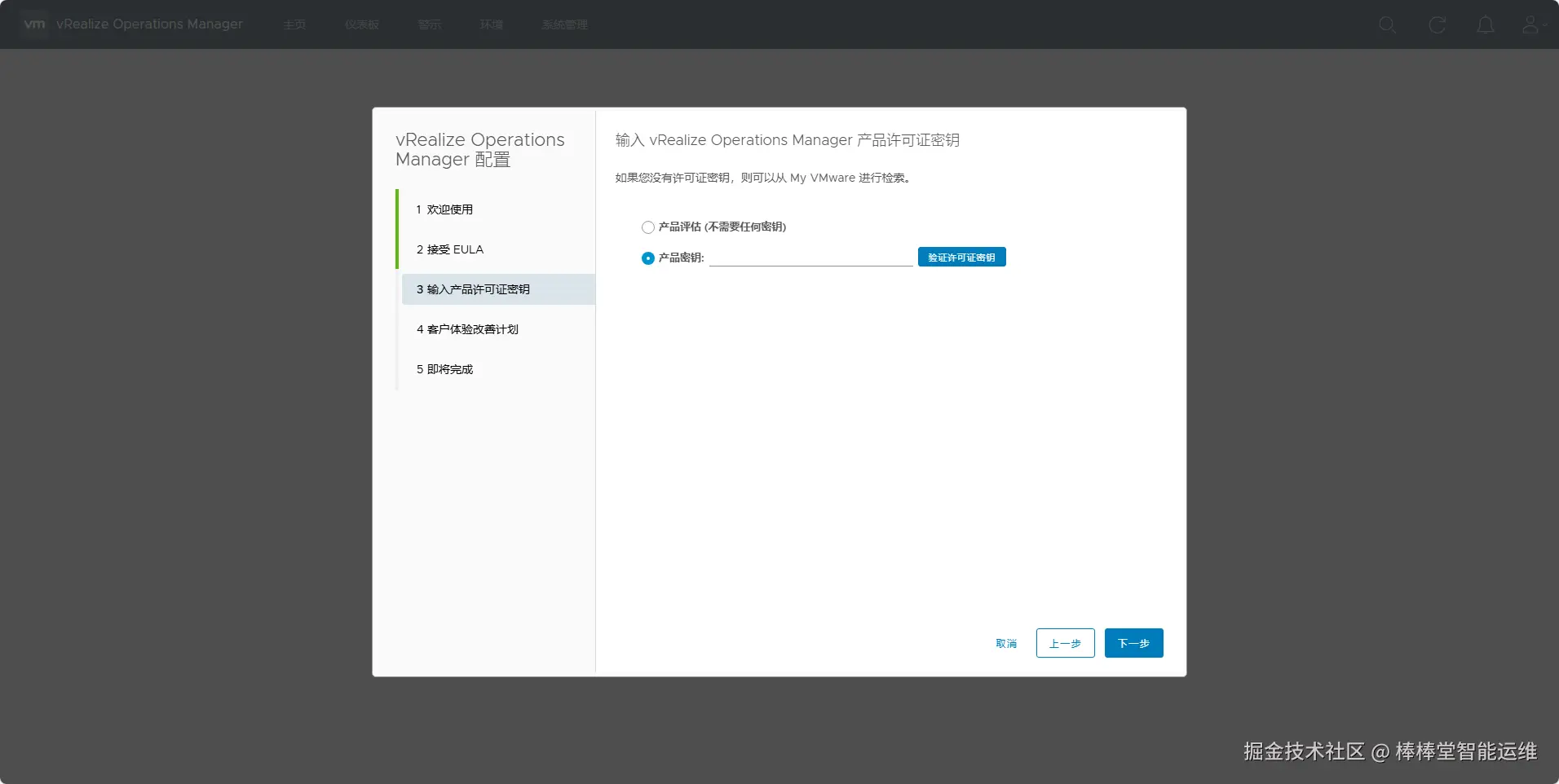

（7）在向导“3 输入产品许可证密钥”中勾选“产品密钥”，单击【验证许可证密钥】，如图5-17所示。

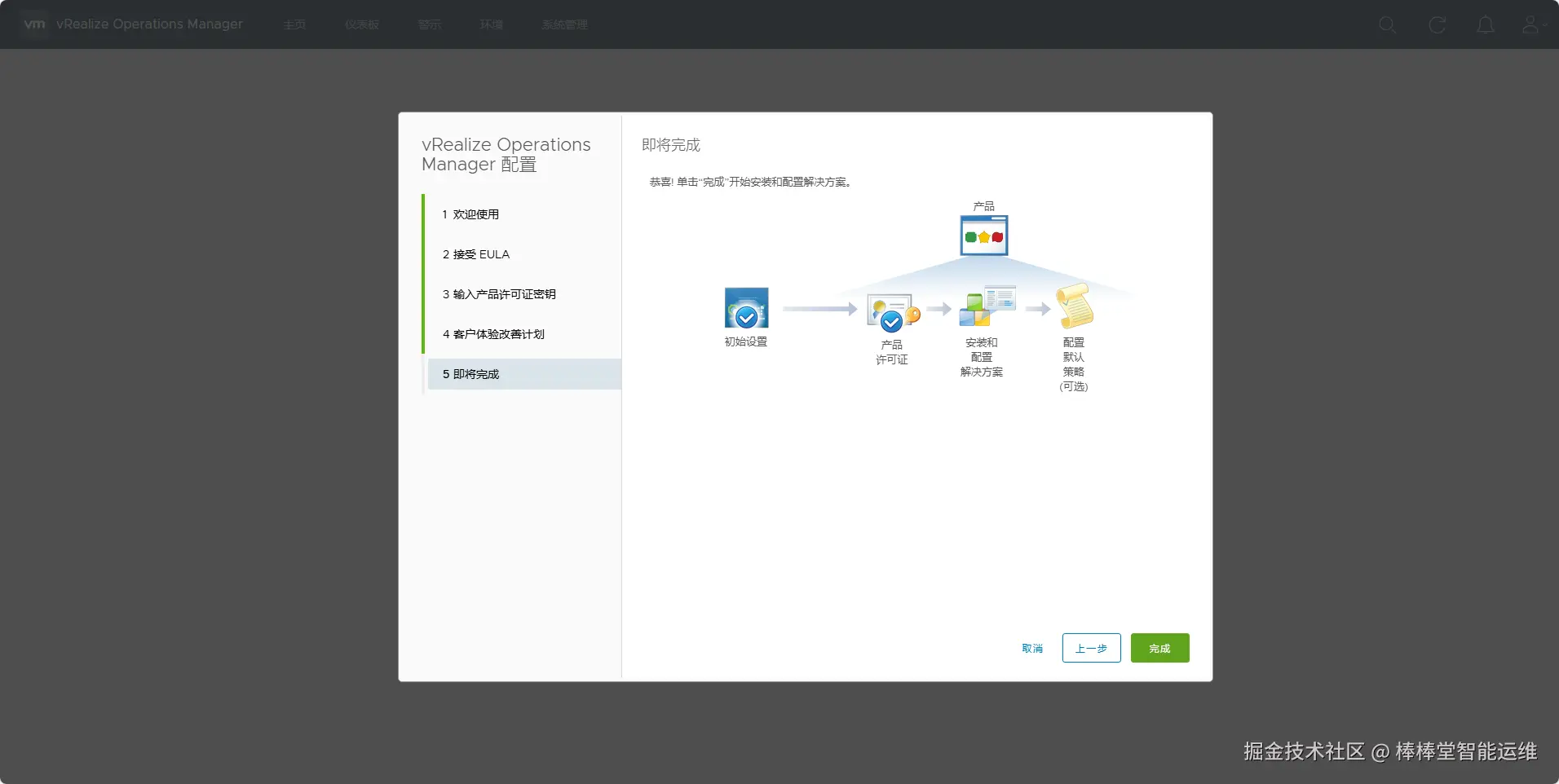

（8）在向导“5 即将完成”中，单击【完成】，开始安装和配置解决方案。至此，vRealize Operations初始化完成，如图5-18所示。

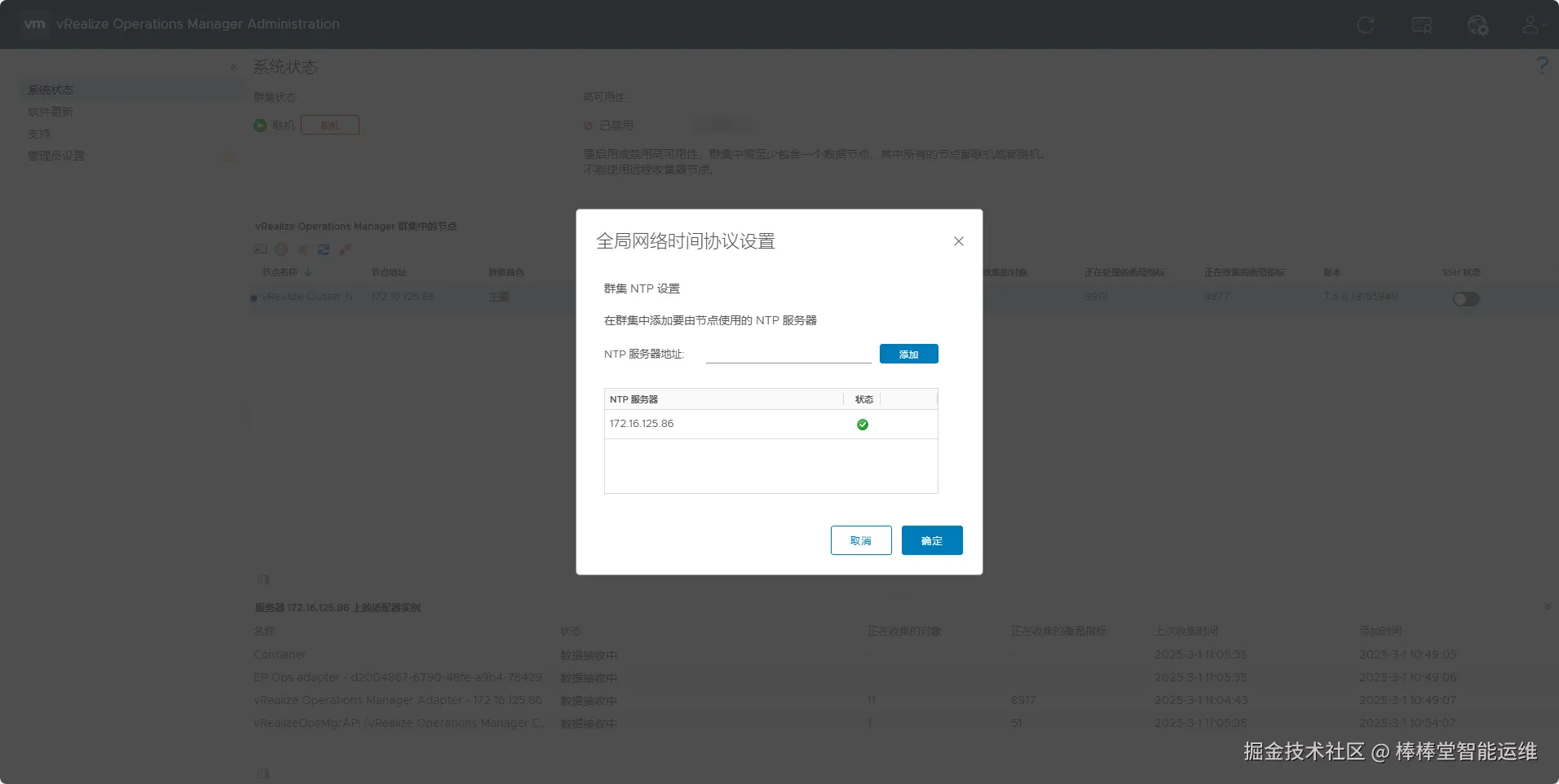

（9）初始化完成后，登录到 vRealize Operations管理界面 (https://172.16.125.86/admin)，进行管理系统设置。在vRealize Operations管理界面，单击最右侧“NTP设置”图标，在“全局网络时间协议设置”向导中，主节点将作为现有 NTP 服务器列出，单击【添加】，可添加辅助NTP服务器，如图5-19所示。

3、集成vSphere数据源

要在 vRealize Operations中管理 vCenter Server 实例，就必须为每个 vCenter Server 实例配置云帐户。云帐户需要用来与目标 vCenter Server 进行通信的凭据。

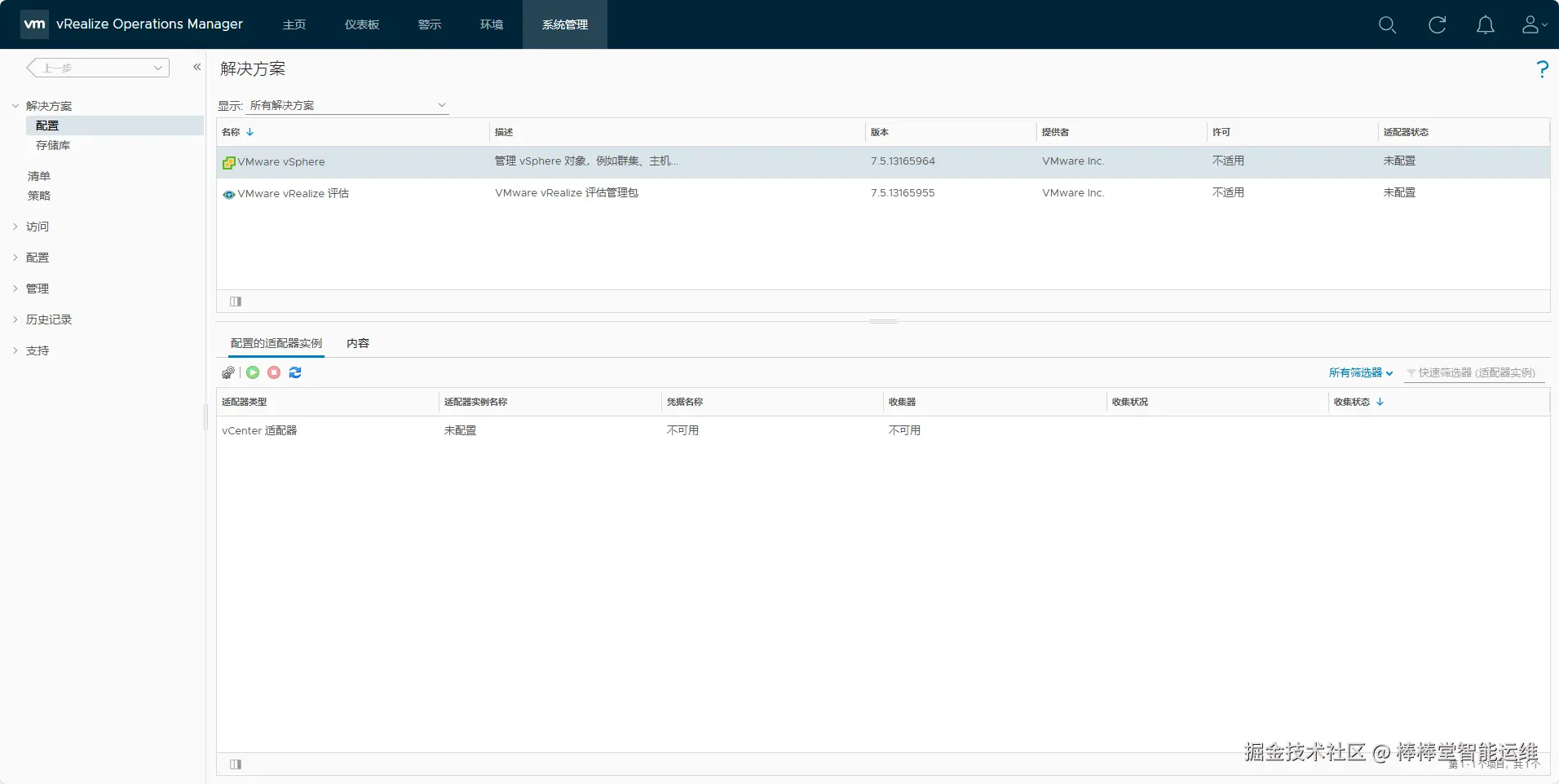

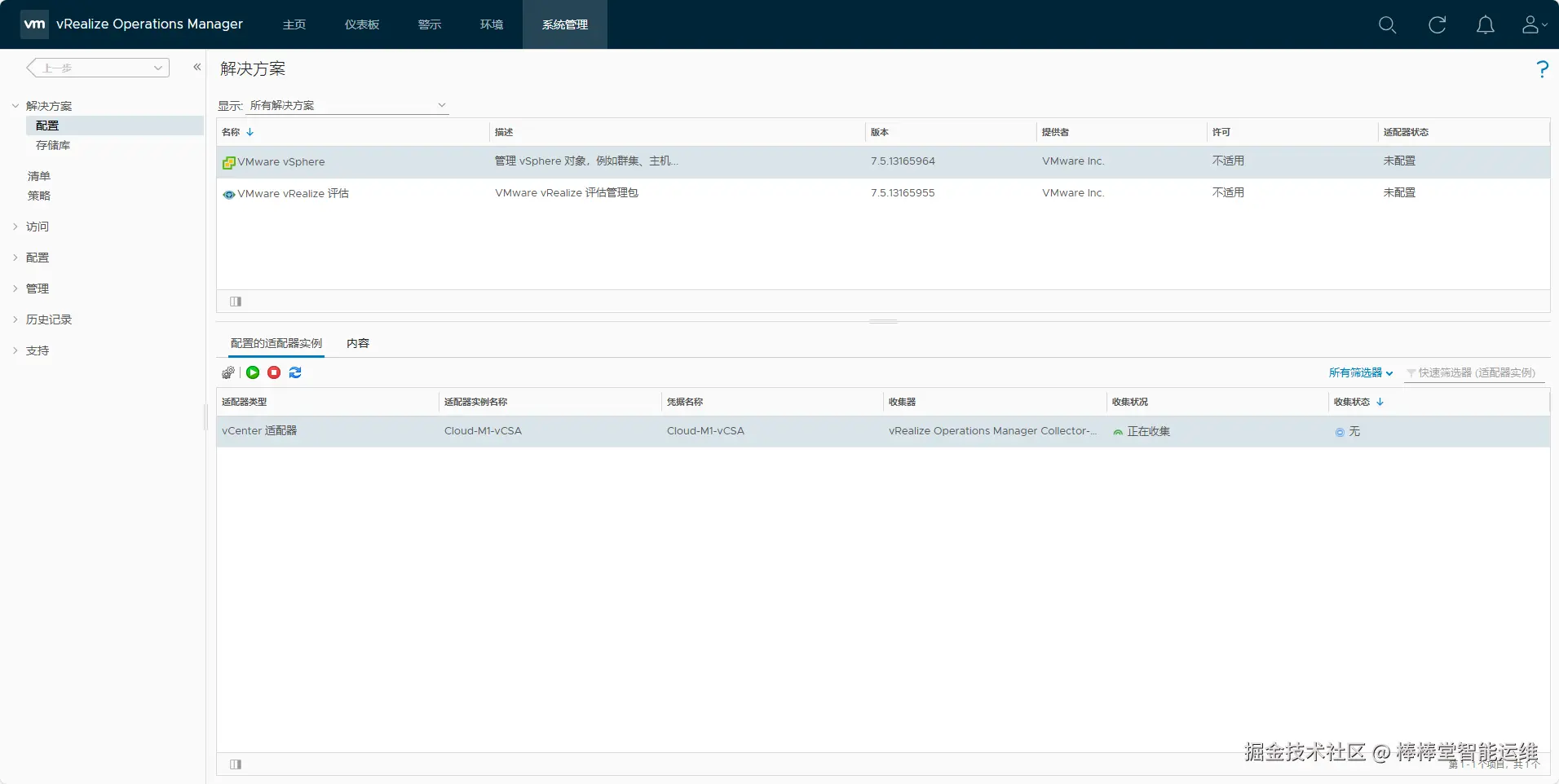

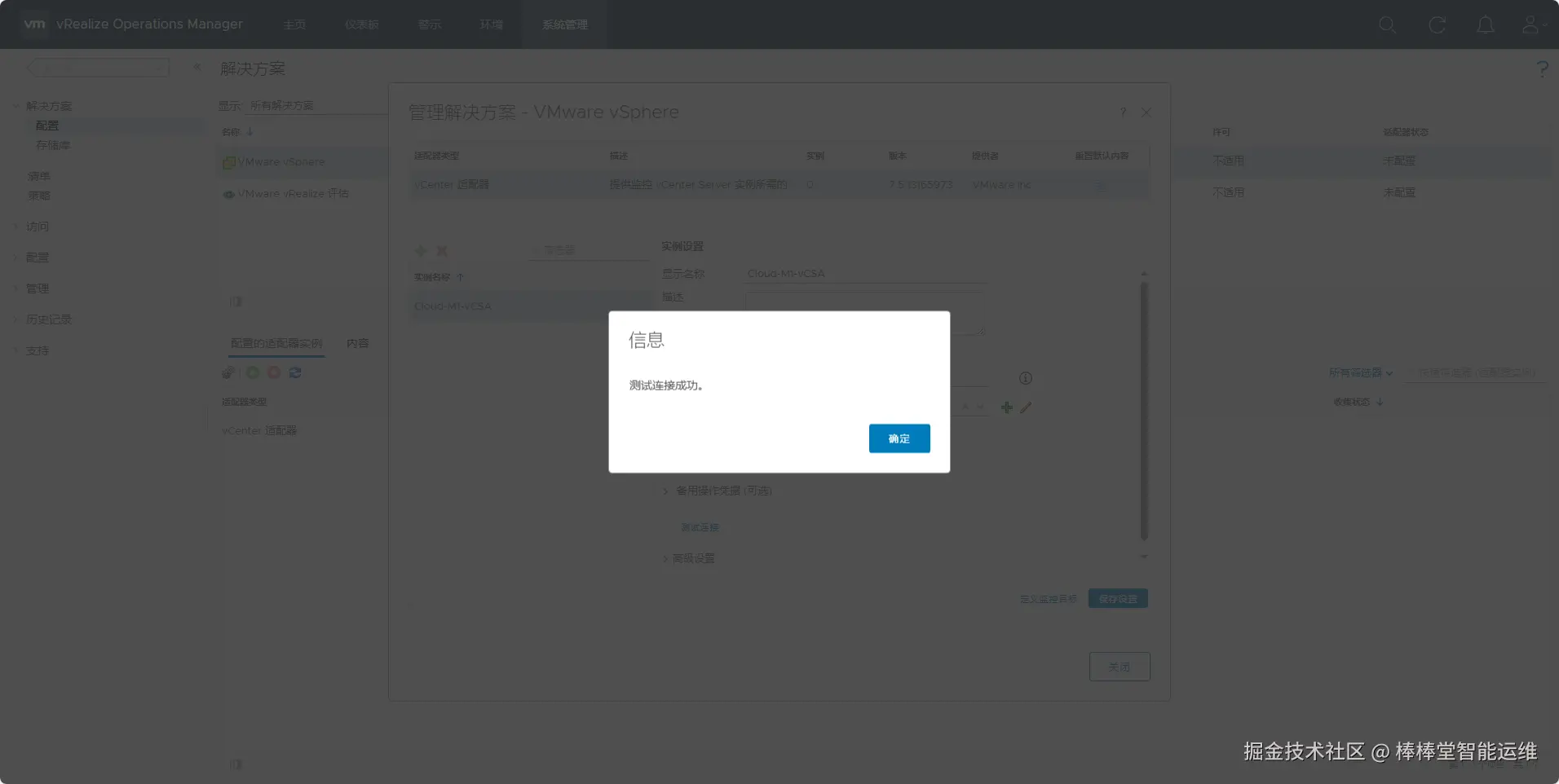

（1）登录系统，导航到“系统管理”菜单，在左侧菜单栏中选择“解决方案”选项卡中“配置”，选择“VMware vSphere”，在“配置的适配器实例”单击配置图标，添加vCenter Server 实例，如图5-20所示。

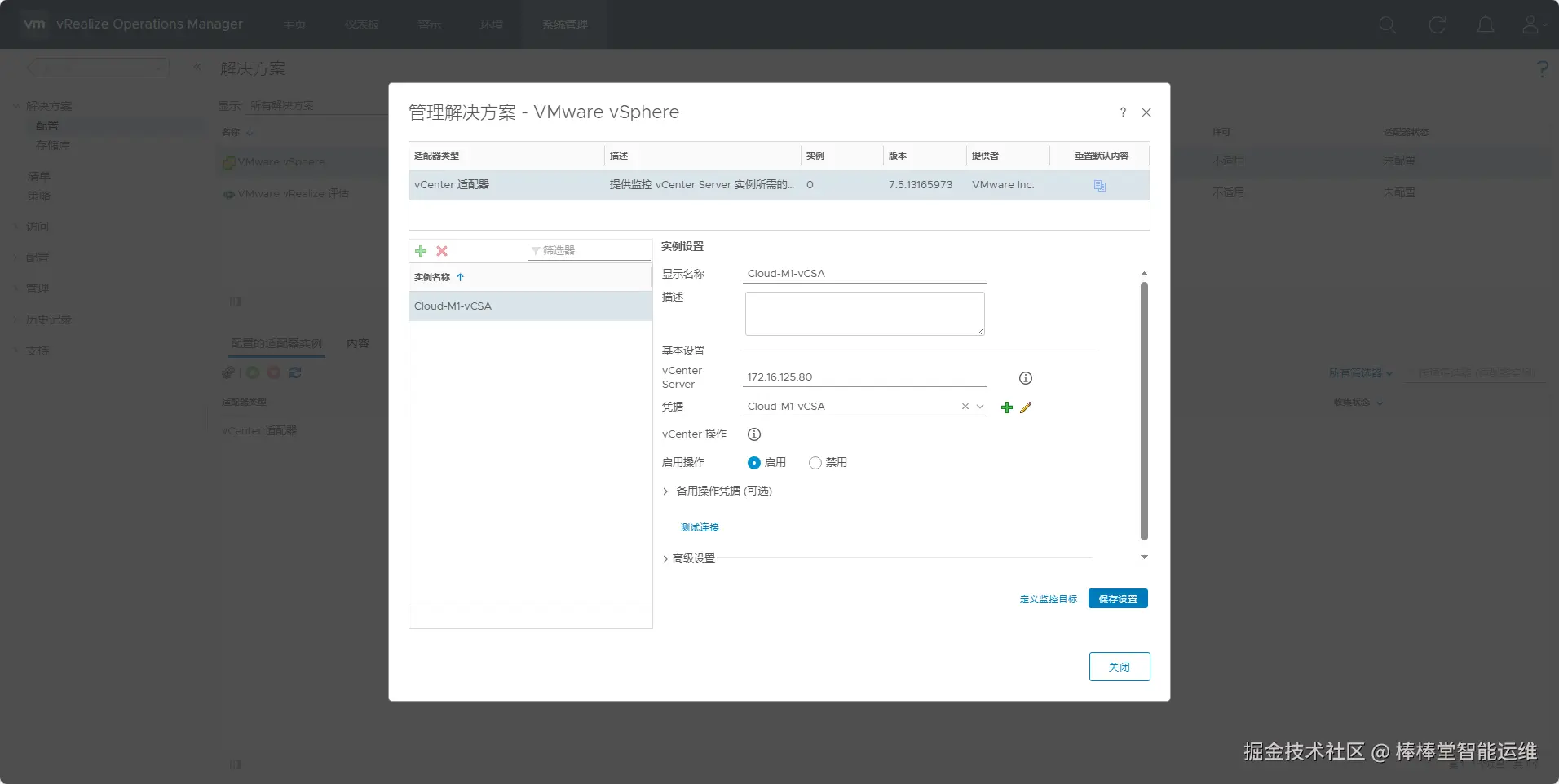

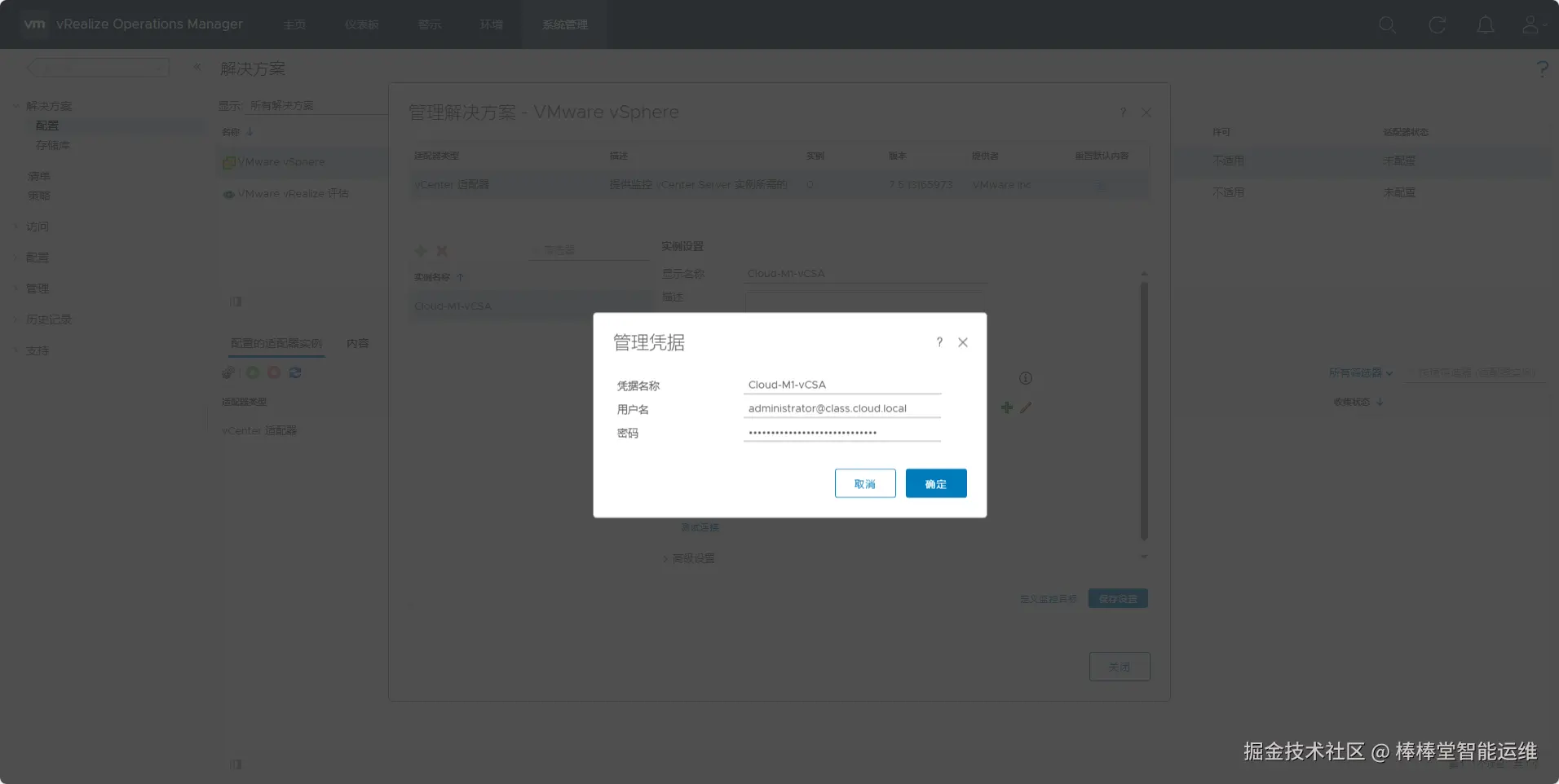

（2）在“实例设置”模块设置vCenter Server 实例的显示名称为“Cloud-组号-vCSA”。在“基本设置”模块设置“vCenter Server”为“172.16.125.80”，单击“凭据”右侧的“+”，设置管理凭据。凭据名称为“Cloud-组号-vCSA”，用户名为“administrator@class.cloud.local”及密码，如图5-21所示。
