后续用了4.0.0的beta版本，原因见结尾！

背景

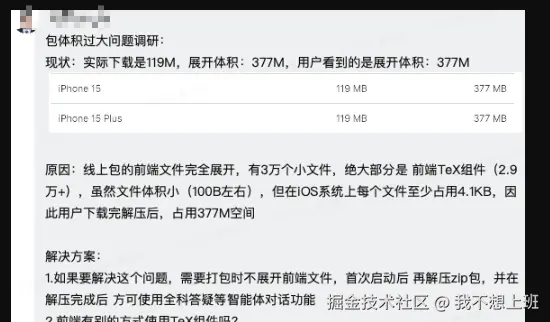

有道小P的前端代码是从硬件中拉的，用的是mathjax2.7.6版本，压缩前体积有150M，并有数万个小文件。

在ios中，解压后的文件最低占用4.1KB，导致第一版，在ios应用市场上体积去到了300+M。

出于加载速度的优化，对前端资源包作了离线处理，因此，mathjax部分也需要完整的拷贝进前端包


产生原因

  • mathjax2的使用中，先加载入口文件mathjax/mathjax.js?xxx，再根据实际要展示的内容，加载其他需要的资源文件，实际依赖是不确定的

    • 可以拷贝这份html，修改里面的latex公式后，加载的js文件会有所不同

因此，mathjax2中，哪怕我只需要tex2svg的内容，其他形式的转换并不需要，最稳妥的方法也是将整个文件夹拷贝下来，避免渲染时丢失文件

当然，mathjax2拷贝下来的一些没配置的文件是可以直接删除的：

  1. 字体文件、其它的的转换方法文件等
  2. 项目中只需要支持latex公式，因此用于支持mathMl、AsciiMath格式的文件也可以直接删掉

在这之后上，难以确定哪些文件是完全不需要的

方案

对比mathjax2与mathjax3

mathjax3与mathjax2主要有有下列区别：

  1. 好处

    1. mathjax3重构了2，渲染流程

    2. 渲染性能优化，特别是在启动时间上，因为采用了新的架构，此外，mathjax2是较早的版本，涉及到IE浏览器等兼容场景，而3并没有

    3. 实现了组件，对不同的转换方式抽离成了单独的文件，配置更灵活

      1. 有效解决了使用时不存在依赖不确定的问题
      2. 体积更小 -小很多那种小！

    4. 一些需要在mathjax2中额外配置的扩展，在3中是默认加载的

  2. 坏处

    1. api与配置的变化、兼容性等，需要重新配置效果
    2. 同时3移除了一些配置

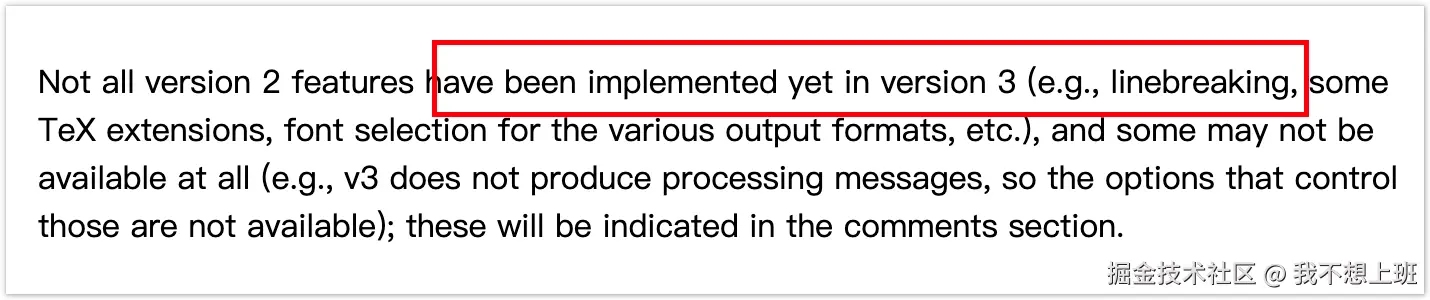

    3. 3并没有完全移植2的内容，因为还在迭代中，如扩展autobold等
    4. 2的HTML-CSS配置中支持STIX与TEX字体，3仅支持TEX字体
    5. （后续补充）mathajx3不支持自动换行

综上分析，升级到mathjax3虽然也有弊，但是影响都不大，体积优化上利大于弊

升级实践

  1. 配置调整 ：利用2->3配置转换地址，会给出转换后的配置以及一些注意事项

  2. 插件扩展：

    1. 小P项目中，mathajax2使用了如下插件，这些插件都需要额外加载，并在加载成功后重新注入到mathjax中

      1. ["AMSmath.js","AMSsymbols.js","extpfeil.js","mhchem.js", "autobold.js", "enclose.js", "color.js"]
      2. 上述依赖除不被支持的autobold外，都已经内置到mathjax3中的tex-svg.js文件中，因此不再需要显式引入

    2. 将2中显式引入插件的相关代码删除，因为3中被自动引入了

  3. 渲染某个元素的写法，变成了promise而不是callback的形式

// mathjax3
const rendMath = (mathEle, callback) => {
  const mathContent = mathEle || document.body;
  if (window.MathJax) {
    // 使用MathJax.typesetPromise进行异步渲染
    window.MathJax.typesetPromise([mathContent]).then(() => {
      // 类型设置完成后，执行回调函数
      if (callback) {
        callback();
      }
    }).catch((error) => {
      console.error('MathJax typesetting failed:', error);
    });
  }
}

升级效果

mathjax2升级为mathjax3后

  1. 同样是tex2svg的功能，mathjax3只需要几百KB，mathjax在稳妥的情况下则需要100+MB，体积减少了99%

  2. 渲染速度更快

  3. 引入的文件从数万个文件变成一个

后续 - 升级为4.0.0的版本

异常现象：

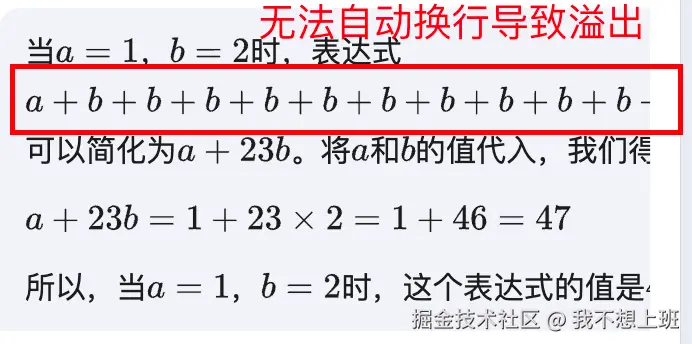

使用mathjax3后，公式过长的渲染（mathjax2没有这个问题）

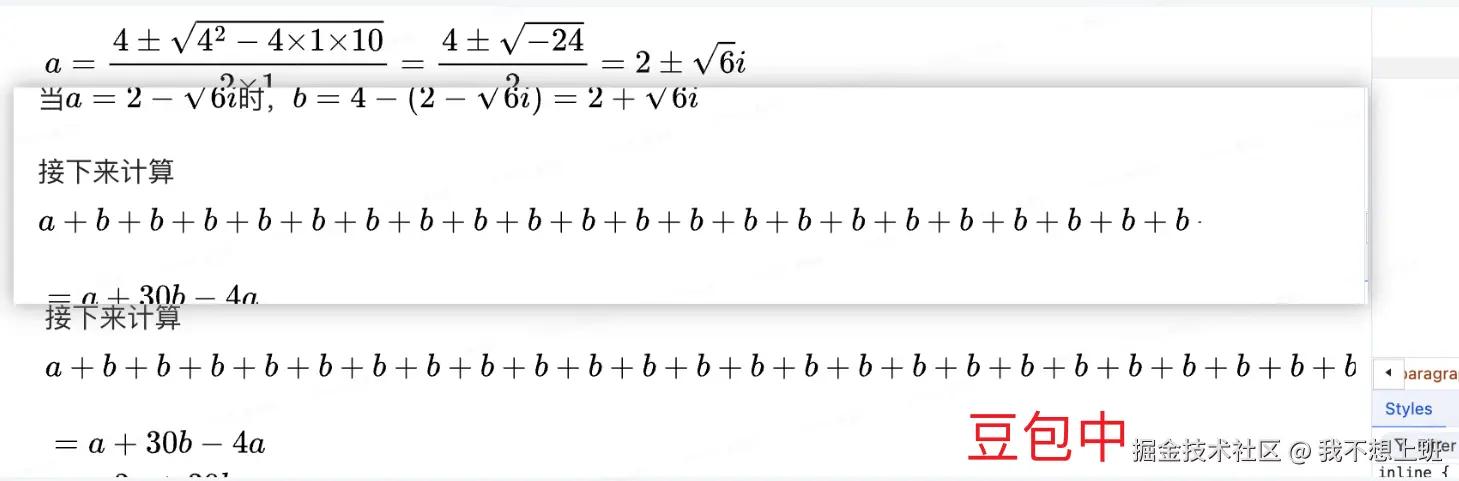

豆包的公式渲染用的是mathjax3.2.2，也存在这个溢出无法换行的问题


产生原因：

mathajx3并不支持自动换行，当回答中渲染的公式很长时，会出现页面溢出的现象

且尝试通过设置元素宽度（等比例缩小，导致无法看清）、设置css属性white-space / word-break，均无法解决


解决方案

升级至mathjax4

通过github issue，在mathajx4-beta版本已经实现了换行内容

mathjax4的改动内容见文档，对使用中有影响的主要是下面两个

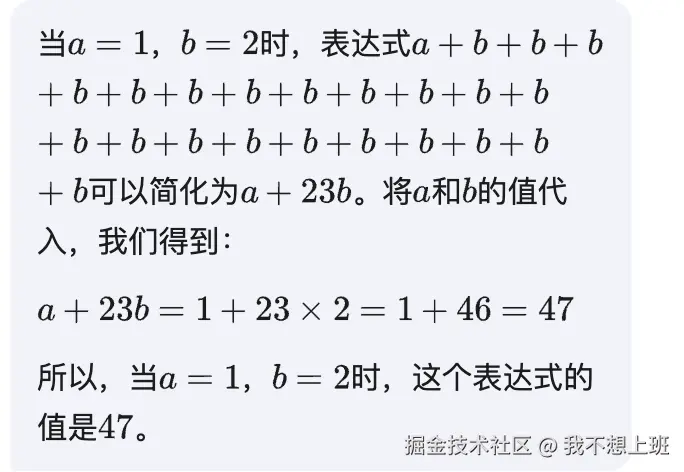

  1. 增加自动换行属性，可以这样配置

MathJax = {
  svg: {
    linebreaks: {                  // options for when overflow is linebreak
      inline: true,                   // true for browser-based breaking of inline equations
      width: '100%',                  // a fixed size or a percentage of the container width
      lineleading: .2,                // the default lineleading in em units
      LinebreakVisitor: null,         // The LinebreakVisitor to use
    }
  }
}
  1. 修改了默认字体，且增加了可使用的字体（mathjax3只支持一种字体），可通过下列属性配置
MathJax = {
	...
      output:{
        font:'mathjax-tex'
      }
	...
}

  1. 点击公式和有较大概率出现弹窗，检查发现是因为4默认启用了无障碍功能，会显示公式字符与盲文（mathjax3也启用了，但点击后不会有弹窗，4会有）

    1. 点击公式字母后的弹窗示意图

      1. image.png

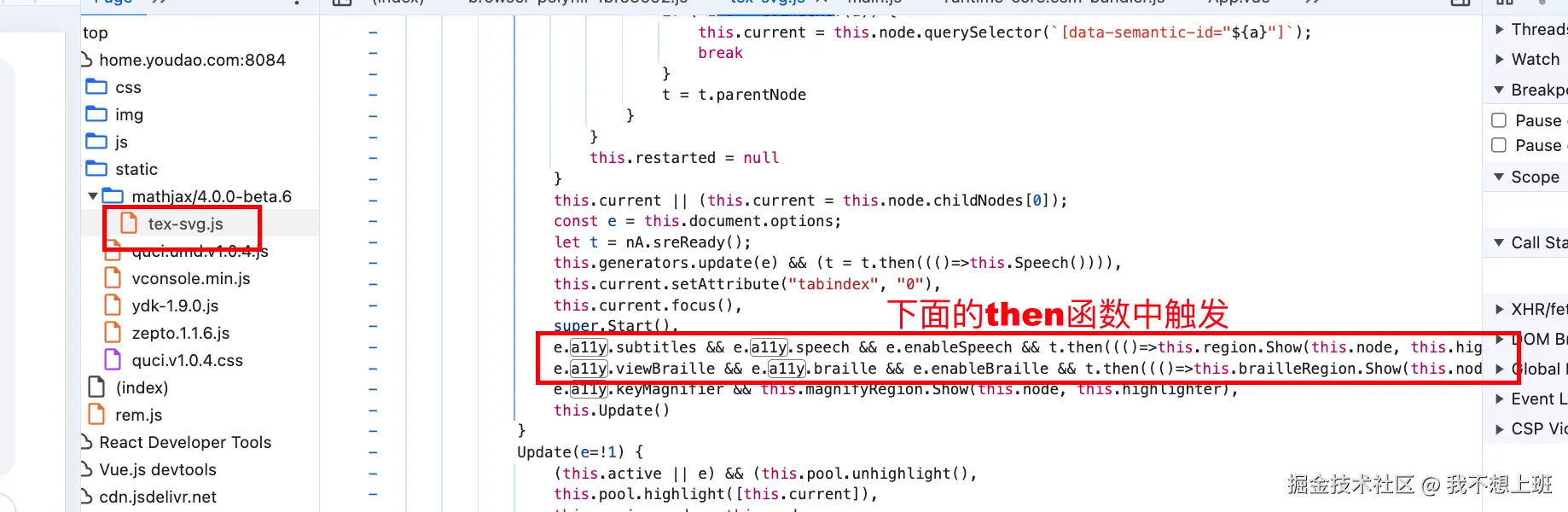

    2.  调用的位置（浏览器中调试后定位到）

      1. image.png

    3. 解决：关闭无障碍配置的部分交互，因为我们的项目不考虑该场景(无障碍配置文档：docs.mathjax.org/en/latest/o…)


MathJax = {
  ...
  options: {
    a11y: {
      speech: false,                      // switch on speech output
      braille: false,                     // switch on Braille output
      subtitles: false,                   // show speech as a subtitle
      viewBraille: false,                // display Braille output as subtitles
    }
  }
  ...
};

  1. （后续）回答中有大量公式时候，渲染缓慢，在安卓耗时20s+，ios4s+

    1. 背景：对接高教社合作时，回答中会有大量的公式（高数内容等），导致页面渲染卡顿

    2. 解决：分析后，耗时集中是在Latex的渲染，且经过尝试，是默认开启辅助性功能导致的卡顿，关闭即可

      1. github issue:github.com/mathjax/Mat…

      2. 前面第3点中也有关闭部分的功能，这里是完全关闭了

      3. 配置（注意，下面的配置方法仅对mathjax4生效）


MathJax = {
  ...
  options: {
    menuOptions: {
		settings:{
			enrich: false
		}
	}
  }
  ...
};

效果：渲染时间降低到2s内，减少了90%的渲染时间

目前小P项目中的static/mathjax/4.0.0-beta.6/tex-svg.js文件的来源是：

github.com/mathjax/Mat…

需要留意的是，mathjax4是beta版本，因此需要充分的测试渲染效果

最终效果

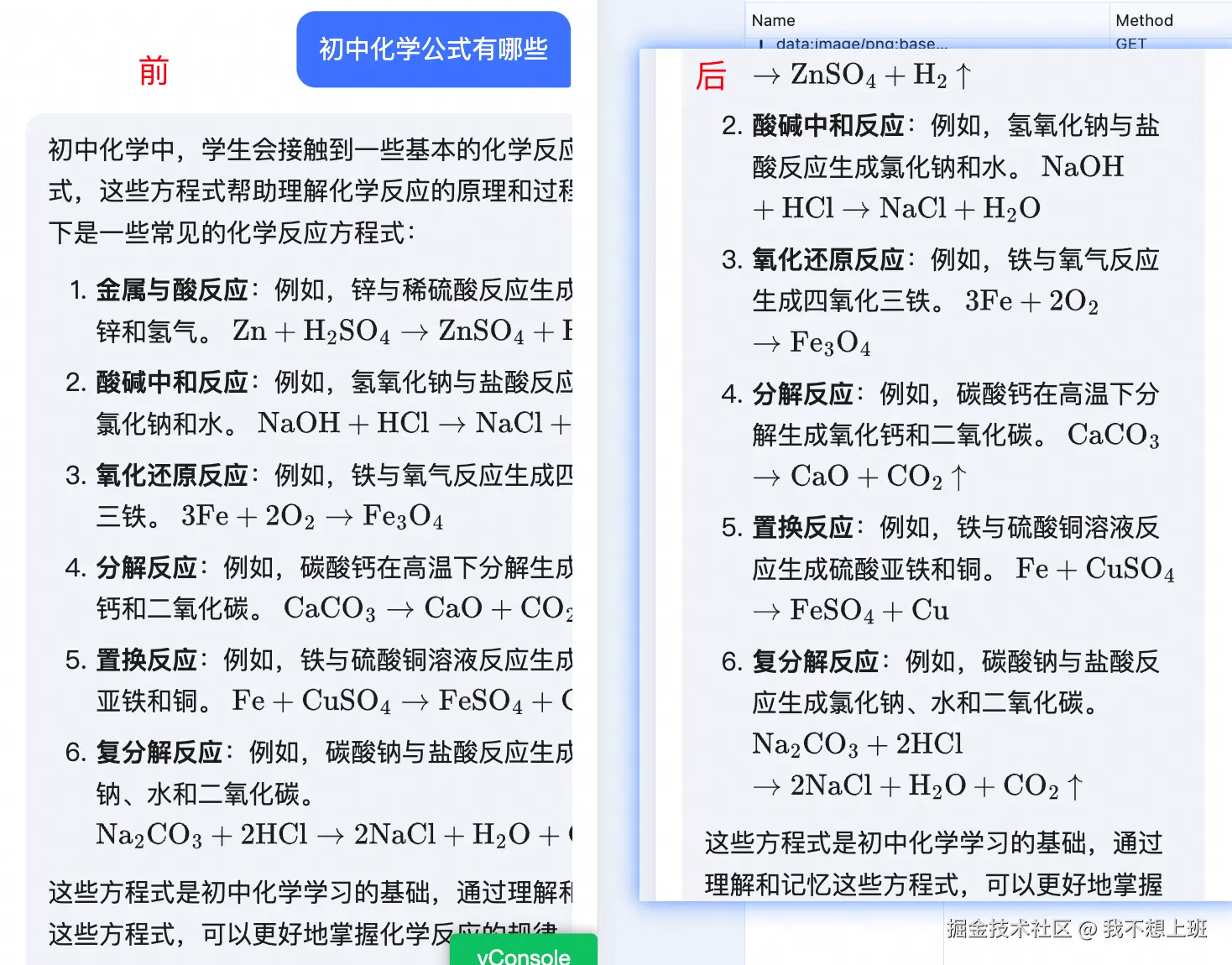

另一个回答的效果对比：
