SpringMVC-详细执行流程

架构流程

首先用户发送一个请求会到达前端控制器 DispatcherServlet DispatcherServlet 收到用户的请求之后会调用 HandlerMapping 处理器映射器 处理器映射器根据请求的 url 找到具体的处理器 生成处理器对象及处理器拦截器（如果有则生成）之后并返回给 DispatcherServlet DispatcherServlet 通过 HandlerAdapter 处理器适配器调用处理器 执行处理器（Controller，也叫后端控制器） Controller 执行完成后返回 ModelAndView HandlerAdapter 将 controller 的执行结果 ModelAndView 返回给 DispatcherServlet DispatcherServlet 将 ModelAndView 传给 ViewReslover 视图解析器 ViewReslover 解析后返回一个具体的 View DispatcherServlet 对 View 进行渲染也就是视图（将模型数据填充至视图中）在响应给用户查看

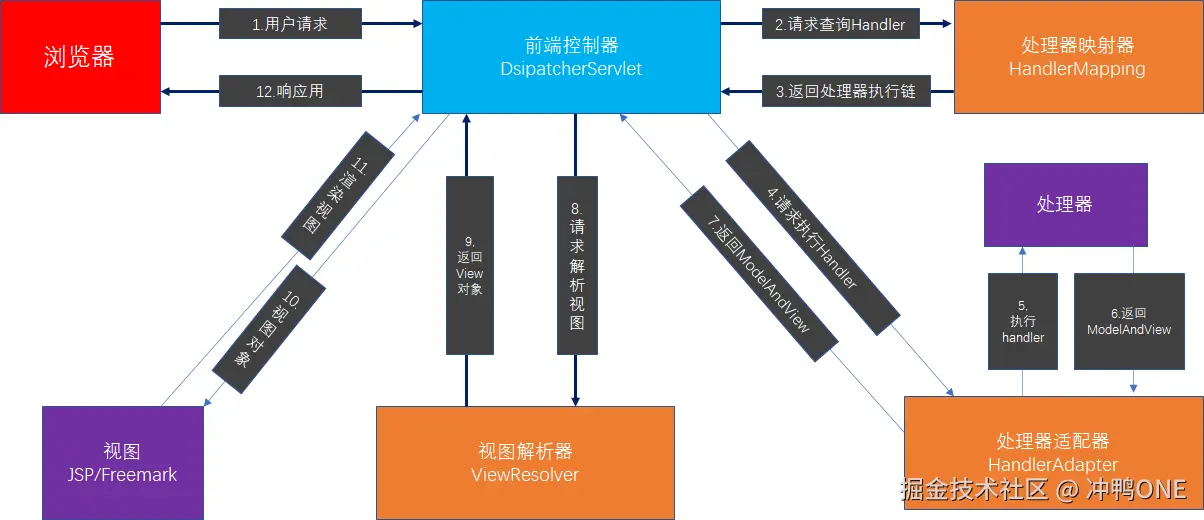

架构流程图

组件说明

DispatcherServlet

前端控制器 用户请求会到达前端控制器，它就相当于 MVC 模式中的 C DispatcherServlet 是整个流程控制的中心 由它调用其它的组件来进行处理用户的请求 DispatcherServlet 的存在降低了组件之间的耦合性

HandlerMapping

处理器映射器 HandlerMapping 负责根据用户请求的 url 找到对应的 Handler 处理器 SpringMVC 还提供了不同的映射器为了实现不同的映射方式 HandlerMapping 会把找到的映射返回给 前端控制器

Handler

后端控制器 在 DispatcherServlet 的控制下调用 Handler 对用户具体的请求进行处理

HandlAdapter

处理器适配器 通过 HandlerAdapter 对处理器进行执行

ViewResolver

视图解析器 View Resolver 负责将处理器处理的结果生成 View 视图

View

SpringMVC 框架提供了很多的 View 视图类型的支持 包括如：jstlView、freemarkerView、pdfView 等 我们最常用的视图就是 jsp
