基于SC-FDE单载波频域均衡的MPSK通信链路matlab仿真,包括帧同步,定时同步,载波同步,MMSE信道估计等

我爱C编程
18 阅读6分钟

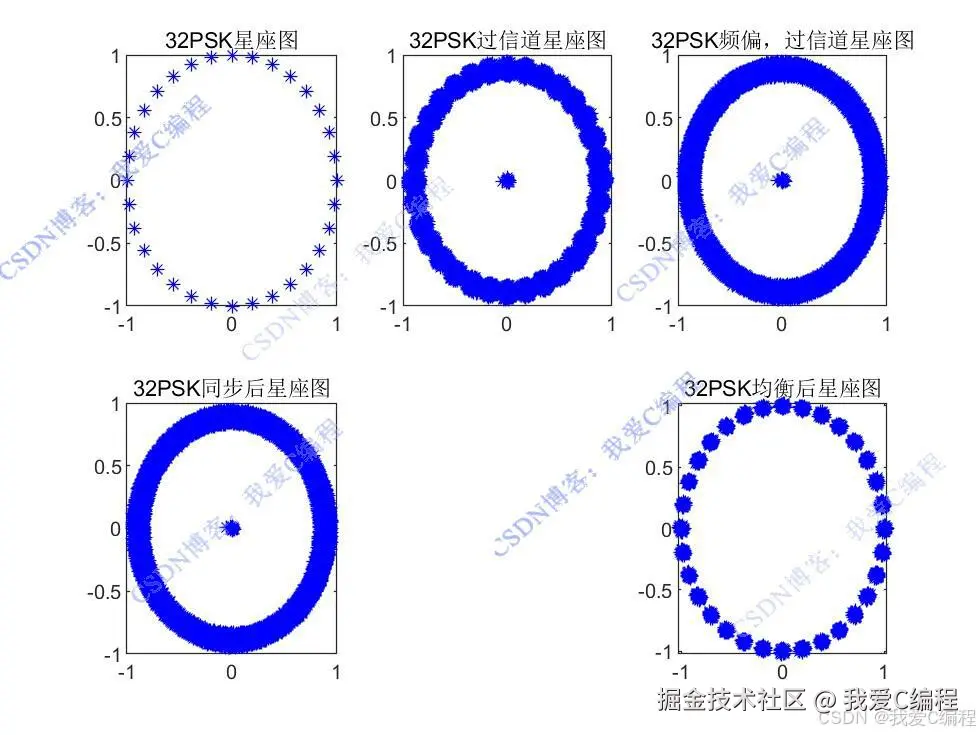

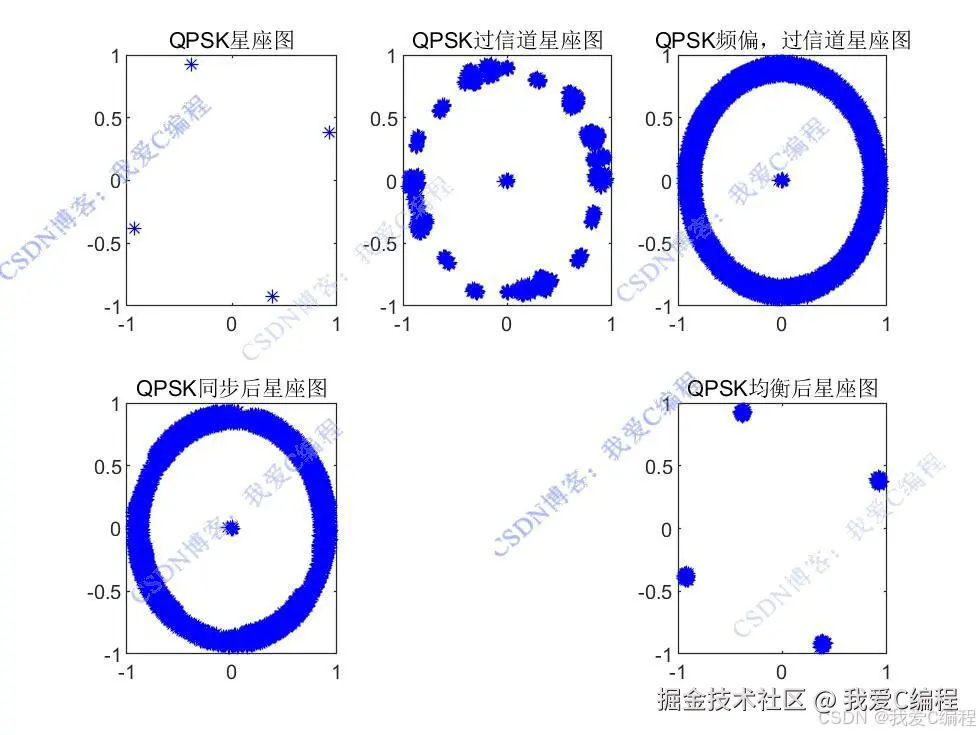

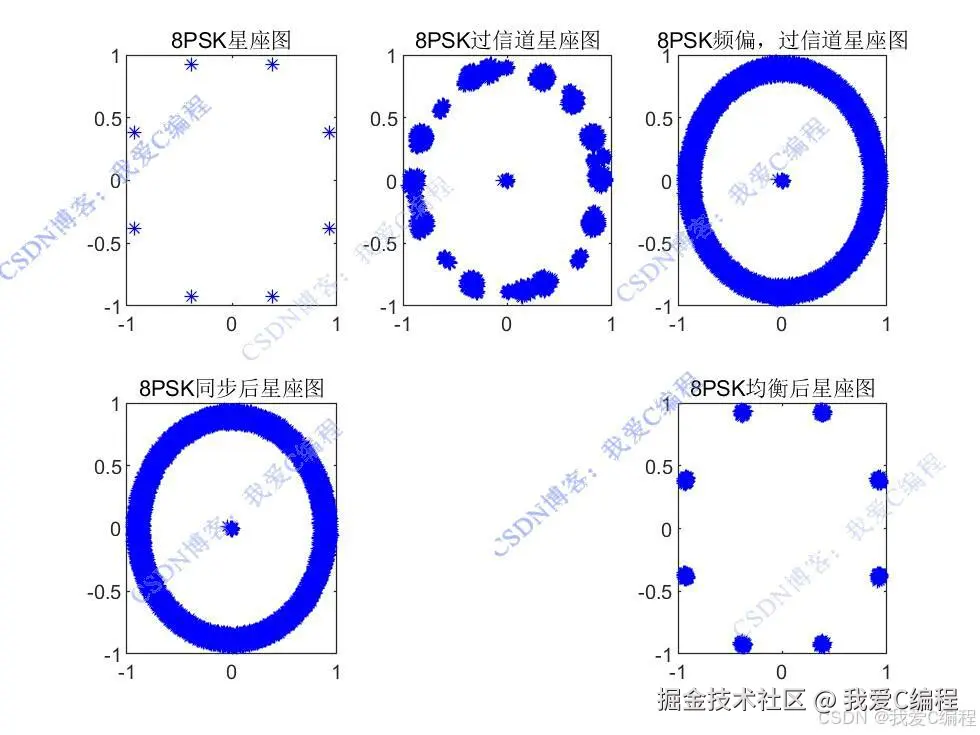

1.算法仿真效果

matlab2022a仿真结果如下（完整代码运行后无水印）：









仿真操作步骤可参考程序配套的操作视频。



2.算法涉及理论知识概要

        完整的SC-FDE单载波频域均衡通信链路的设计和实现，包括UW序列的设计、QPSK调制、帧同步、定时同步、载波同步、SNR估计和MMSE信道估计等环节。本文首先介绍了SC-FDE通信系统的基本原理和频域均衡的概念，然后详细介绍了各个环节的设计和实现步骤，并通过仿真实验验证了系统的可行性和性能。最后，对系统的优化和拓展进行了讨论，为进一步提高系统的性能和应用到更广泛的通信领域中提供了思路。



       SC-FDE是一种常见的OFDM调制方式，它可以将数据分成多个子载波进行传输，从而实现高效的数据传输。在SC-FDE中，采用单载波频域均衡技术可以有效地消除多径效应和频域失真，提高系统的传输性能。本文旨在介绍完整的SC-FDE单载波频域均衡通信链路的设计和实现，包括UW序列的设计、QPSK调制、帧同步、定时同步、载波同步、SNR估计和MMSE信道估计等环节，以验证系统的可行性和性能。



2.1 单载波频域均衡

       在SC-FDE中，使用单载波频域均衡技术可以有效地消除多径效应和频域失真，提高系统的传输性能。具体来说，单载波频域均衡可以通过在接收端对接收信号进行频域均衡，消除信道对信号的影响，从而提高系统的可靠性和传输速率。在频域均衡中，通常使用MMSE等算法进行信道估计和均衡，以提高均衡的精度和准确性。



2.2 UW序列

       UW序列是一种常见的同步序列，它可以用于帧同步、定时同步和载波同步等环节。在SC-FDE通信系统中，需要使用UW序列进行同步，以确保接收端正确地解码接收到的信号。UW序列的长度和参数可以根据具体的应用需求进行选择，通常采用二进制序列或者伪随机序列。



       在SC-FDE通信系统中，需要使用UW序列进行同步，以确保接收端正确地解码接收到的信号。UW序列通常采用二进制序列或者伪随机序列，其长度和参数可以根据具体的应用需求进行选择。在本文中，我们采用长度为32的二进制UW序列，



2.3 QPSK调制

       在SC-FDE通信系统中，采用QPSK调制可以将数字信号分为四个不同的相位状态，实现高效的数据传输。具体来说，QPSK调制可以表示为：



9ebbfa1a0c00788f9dd7408107eceee6_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.png



       在SC-FDE通信系统中，采用QPSK调制可以将数字信号分为四个不同的相位状态，实现高效的数据传输。在本文中，我们采用QPSK调制对数据进行调制，具体来说，我们将每两个比特映射为一个符号，其中00映射为1+j1+j，01映射为1−j1-j，10映射为−1+j-1+j，11映射为−1−j-1-j。



2.4 帧同步、定时同步和载波同步

       在SC-FDE通信系统中，需要进行帧同步、定时同步和载波同步等环节，以确保接收端能够正确地解码接收到的信号。帧同步是指接收端能够识别传输帧的开始和结束，定时同步是指接收端能够正确地识别信号的时序，载波同步是指接收端能够正确地识别信号的频率。这些同步环节通常使用UW序列或者导频序列进行实现，以确保接收端能够准确地识别信号的时序和频率。



2.5 SNR估计

       在SC-FDE通信系统中，需要对信号的信噪比进行估计，以便在接收端进行适当的信号处理和均衡。信噪比可以通过接收信号的能量和噪声功率之比来进行估计，通常采用均方误差（MSE）法或者最小二乘（LS）法进行估计。



       在SC-FDE通信系统中，需要对信号的信噪比进行估计，以便在接收端进行适当的信号处理和均衡。在本文中，我们使用均方误差（MSE）法进行SNR估计。具体来说，我们通过比较接收信号和原始信号的误差，计算信号的信噪比。



2.6 MMSE信道估计

       在SC-FDE通信系统中，需要对信道进行估计和均衡，以消除信道对信号的影响。常用的信道估计算法包括最小二乘（LS）法、最小均方误差（MMSE）法和最大似然（ML）法等。在SC-FDE中，使用MMSE算法可以实现更加精确和准确的信道估计和均衡，从而提高系统的传输性能。



3.MATLAB核心程序 `global modtype;

modtype  = 5;%2:QPSK,3:8PSK,4:16PSK,5:32PSK



if modtype  == 2;%2:QPSK,3:8PSK,4:16PSK,5:32PSK

   NAME = 'QPSK';

end

if modtype  == 3;%2:QPSK,3:8PSK,4:16PSK,5:32PSK

   NAME = '8PSK';

end

if modtype  == 4;%2:QPSK,3:8PSK,4:16PSK,5:32PSK

   NAME = '16PSK';

end

if modtype  == 5;%2:QPSK,3:8PSK,4:16PSK,5:32PSK

   NAME = '32PSK';

end

SNR      = 40;





%UW长度

LEN_UW   = 64;

%数据长度

LEN_data = 448;

%FFT长度

LEN_fft  = LEN_data+LEN_UW;

% 数据帧数

LEN_frame= 32;

%数据负载

data     = randi([0 1],modtypeLEN_dataLEN_frame,1);

%QPSK

Dmap_qpsk= func_PSK(data,LEN_data,LEN_frame);



figure;

subplot(231);

plot(real(Dmap_qpsk),imag(Dmap_qpsk),'b*');

title([NAME,'星座图']);



%UW序列

UW       = func_UW(LEN_UW);



%组帧

LEN_ud   = LEN_UW*2+LEN_data;

frame    = func_frame_gen(UW,Dmap_qpsk,LEN_frame,LEN_ud);



subplot(232);

plot(real(Rdata_dw),imag(Rdata_dw),'b*');

title([NAME,'过信道星座图']);



%模拟频偏相偏

LEN_ALL             = LEN_ud*LEN_frame;

%频偏

Fre_offset          = 0.9;

%相偏

Phase_offset        = pi/6;

Rdata_dw2           = func_add_fre_phase_offset(Rdata_dw,LEN_ALL,Fre_offset,Phase_offset);



...............................................................

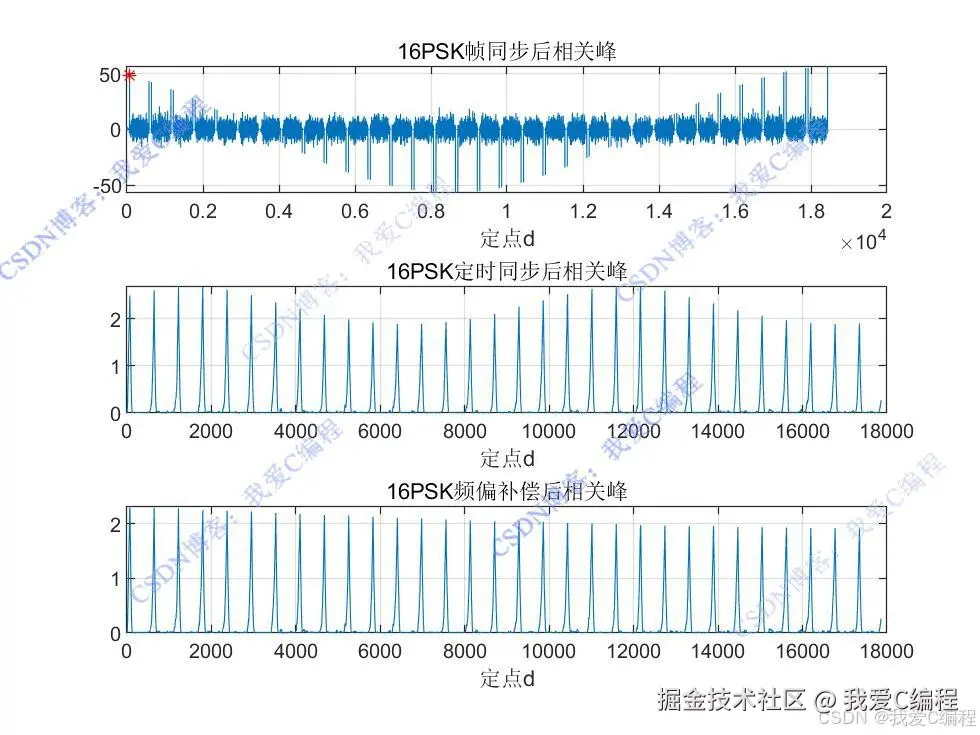

% 定时同步

subplot(312);

Time_idx=1:1:Time_N;

plot(Time_idx,M(Time_idx));

grid on;

title([NAME,'定时同步后相关峰']);

xlabel('定点d');







%信道频偏估计与补偿

[Time_synC,PC,RC,MC] = func_time_syn(Rdata_dw3,LEN_UW,Time_N,Time_N2);

subplot(313);

Time_idx=1:1:Time_N;

plot(Time_idx,MC(Time_idx));

grid on;

title([NAME,'频偏补偿后相关峰']);

xlabel('定点d');`
