【地图篇】leafletJs 图标按实际尺寸缩放

问题难点

二维地图上绘制marker图标，在地图缩放时改变图标大小，并且要求尽可能贴近实际尺寸（米）。

---

大家好，我是webber老丁。今天给大家介绍如何根据缩放比例实时调整地图上的图标大小，听起来很简单，只要监听地图的缩放事件，改一改尺寸不就完了？ 是的，那么问题来了，怎么根据地图层级来控制尺寸呢，两者的变化关系是什么，尤其是要精确到米的情况下？

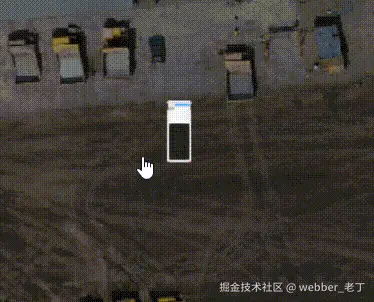

以一辆长度为5米，宽度2米的汽车为例，放到地图上并且时刻保持这个尺寸。

解决思路

1、认识地图

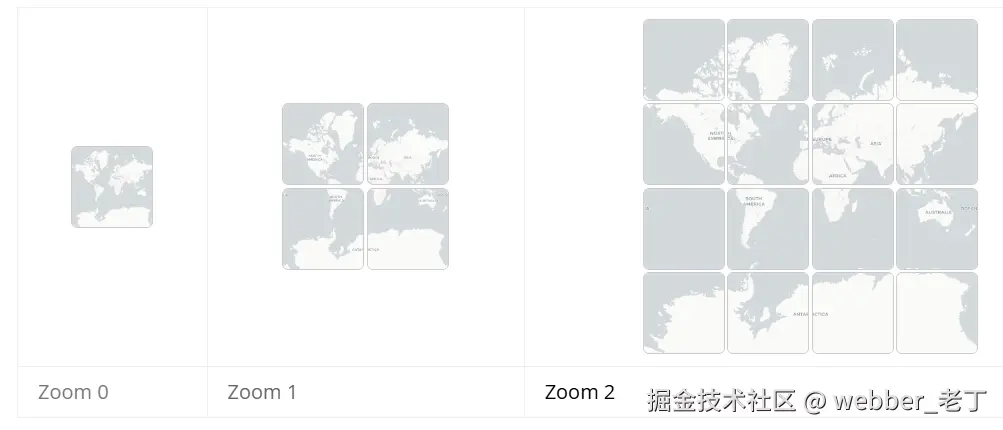

首先要简单了解一些地图的缩放原理，leaflet默认采用球面墨卡托投影（L.CRS.EPSG3857）, 假设缩放层级zoom为0，世界地图为 256 x 256像素的正方形，当进入到缩放级别1时，宽高加倍，变成四个256x256像素 的图像，所以可以说世界高度、宽度都是$256 * 2^{zoom}$像素.

2、上公式

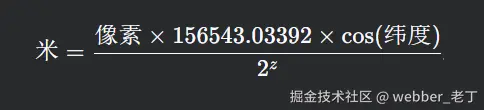

在墨卡托投影中，地图的缩放层级 z 与像素和米的换算关系为：

其中：

• z 是缩放层级（zoom level）。
• 像素（px）是地图上的距离。
• 纬度（latitude）是当前地图中心的纬度（以弧度为单位）。
• 156543.03392 是 Web Mercator 投影在赤道处的每像素米数（zoom level 0）。 计算说明： 每像素米数=地图宽度 / 赤道周长 = 40075016.68 / 256 ≈ 156543.03392 米/像素

3、重置图标尺寸

根据公示，可以计算出宽5米，在层级为zoom, 纬度位置为 lat时候，像素尺寸为： 5 * Math.pow(2, zoom) / 156543.03392 / (lat * Math.PI / 180);

示例代码如下：

//一辆长度为5米，宽度2米的汽车


//初始化图标
let position = [39.898854,116.389860];
let marker = L.marker(position, {
        icon: L.icon({
            iconUrl: './car.png',
            iconSize: [10, 25]
        }),
    });

/**
    meter: 目标尺寸 米
    lat： 位置中心纬度
*/
function resetMarker(meter,lat){
    let zoom = map.getZoom();
    let car_h = meter * Math.pow(2, zoom) / 156543.03392 / (lat * Math.PI / 180);
    if(marker){
      marker.setIcon(
        L.icon({
             iconUrl: './car.png',
             iconSize: [car_h * 5 / 2, car_h]
        })
    );
    }
}

map.on('zoom',()=>{
    resetMarker(5,39.898854);
});

总结

以上就是按实际尺寸调整图标大小的过程，当然误差肯定会有，但相对来说完全可以满足需求。

另外注意投影方式不同，公式会有不同，例如：如果设置了crs为EPSG:4326，原理上讲 zoom为0时候，是256像素 x 2 构成了整个世界地图，所以你可以想想公式会有啥变化？

感谢阅读。
