使用canvas实现一个小小的截图功能

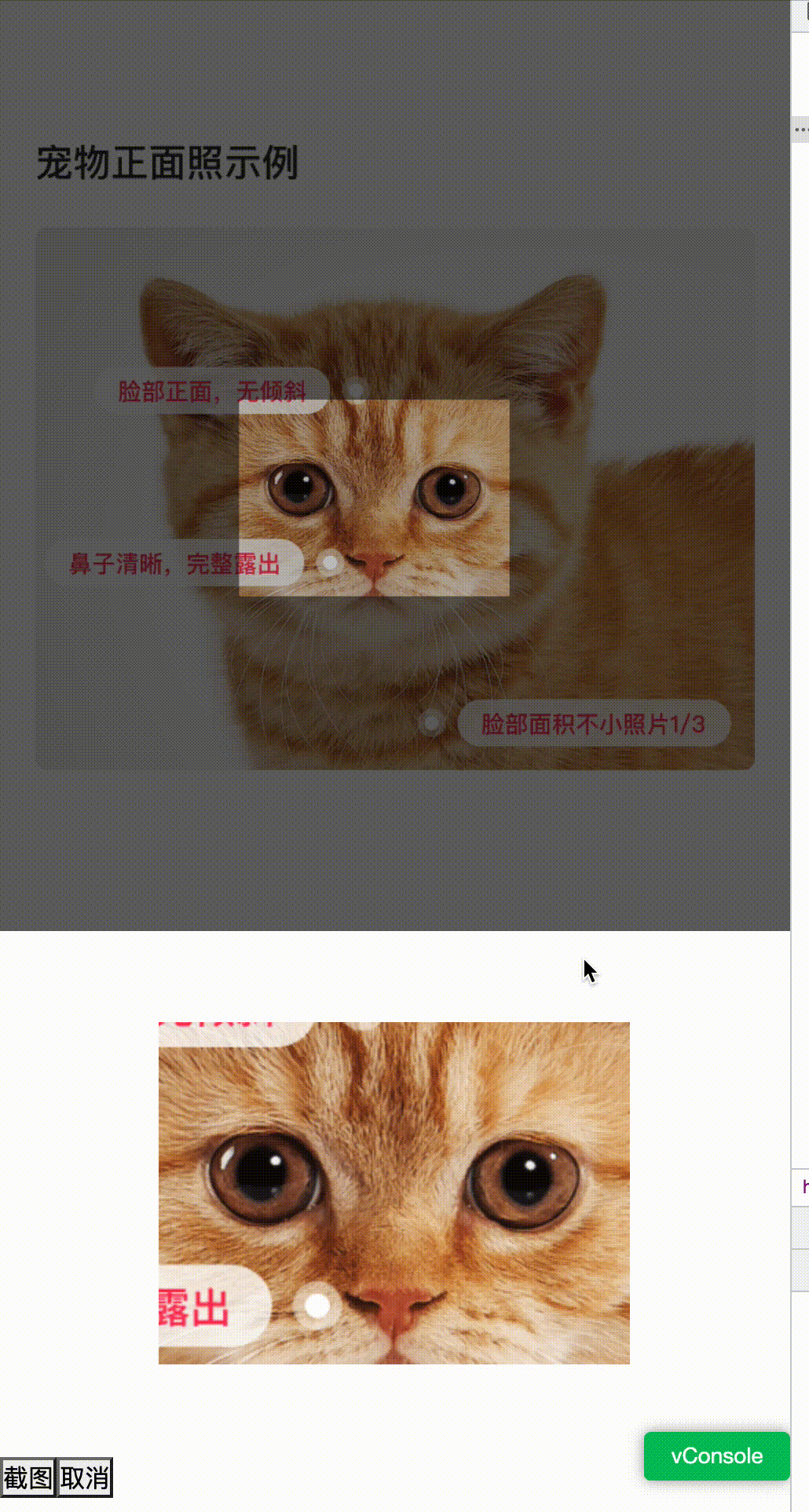

😺 效果图

话不多说，先看下效果

📒 实现思路

1. 考虑了一下这个功能，肯定得用hook，因为是一个有状态的东西，hook需要返回截图，取消截图的功能函数以及截取图片
2. 在图片所在的同一父元素节点下添加两个canvas，【canvas A】用于展示截图动效（比如，未被截取区域背景置灰，截取区域显示边框）；【canvas B】用于展示完整图片，便于截取动作进行以及生成截图数据（记住canvas A 和 canvas B，后面讲解还会用到）
3. 通过在【canvas A】上通过监听mouseup，mousemove，mousedown三个事件计算截取的区域，生成截取动效，生成截取图片等
4. 截图动作完毕的时候即时生成截取图片数据返回

🤔 难点

1. 计算截取区域

在截图开始后，在【canvas A】的mousedown事件记录起点坐标A, 通过mousemove事件实时监听具体的坐标，document级的mouseup事件记录结束坐标B（鼠标有可能会跑出截图区域外，所以是在document上监听mouseup），以A为起点，B为终点，AB两点就能够计算出截取区域

 // 获取截图开始的点
【canvas A】.onmousedown = function (e) {
    记录起点坐标A
  }

 // 获取鼠标坐标
【canvas A】.onmousemove = function (坐标数据) {
    1. 记录鼠标坐标
    2. 生成截图区域动效
  }

 // 获取截图结束的点
 document.addEventListener('mouseup', function (e) {
    1.记录终点坐标
    2. 生成截图()
  }

2 截图动画效果（未被选取部分置灰，截取部分添加边框等）

在mousedown事件上把【canvas A】给置灰

   // 设置截图时灰色背景
    【canvas A】.fillStyle = 'rgba(0,0,0,0.6)'
    【canvas A】.strokeStyle = 'rgba(0,143,255,1)'

在mouseup事件上绘制被截取效果

• 第一步：遮罩层：globalCompositeOperation = 'source-over' 表示在目标图像上显示源图像，那么此时进行fillRect(0, 0, 【canvas A】.width, 【canvas A】.height)那就是把我们之前设置好置灰样式在目标图片上层进行绘制，实现了第一步置灰效果
• 第二步：画框：globalCompositeOperation = 'destination-out' 在源图像之外显示目标图像。只有源图像之外的目标图像部分会被显示，源图像是透明的。【canvas A】.fillRect(x, y, w, h) 使得截取内部透明
• 第三步：描边：懂的都懂，不细讲了

  //第一步：遮罩层
  【canvas A】.globalCompositeOperation = 'source-over'
  【canvas A】.fillRect(0, 0, 【canvas A】.width, 【canvas A】.height)
  //第二步：画框
  【canvas A】.globalCompositeOperation = 'destination-out'
  【canvas A】.fillRect(x, y, w, h)
  //第三步：描边
  【canvas A】.globalCompositeOperation = 'source-over'
  【canvas A】.moveTo(x, y)
  【canvas A】.lineTo(x + w, y)
  【canvas A】.lineTo(x + w, y + h)
  【canvas A】.lineTo(x, y + h)
  【canvas A】.lineTo(x, y)
  【canvas A】.stroke()
  【canvas A】.closePath()

3. 生成&获得截取区域图片

鼠标动作停止后就是截图结束，所以需要在moveup事件生成截取图片数据，在这里可以通过canvas自带的canvas.toDataURL把截图转化为base64，因为通过mousedown和mousemove我们已经获取用户的截取区域了，并且我们在截图开始的时候，会把原图片绘制到【canvas B】中，所以我们可以直接在【canvas B】上对该区域进行截取然后生成图片～

const canvas = document.createElement('canvas')
const context = canvas.getContext('2d')
const data = 【canvas B】.getImageData(area.x, area.y, area.w, area.h)
canvas.width = area.w
canvas.height = area.h
context.putImageData(data, 0, 0)
return canvas.toDataURL('image/png', 1)

📖 完整代码

我已经把截图功能封装成了一个hook，有需要自取。还比较糙，有问题随时反馈。

使用方法

这个hook会返回三个函数 init, cut, cancelCut,以及截图数据clipImgData，

• init：在init函数把需要截图区域的父元素传进去
• cut：开始截图，需要把原图片作为参数传入
• cancelCut：取消截图功能
• clipImgData：base64格式的截图数据

1. 截图功能hook

const clip = () => {
const clipAreaWrap = useRef(null) // 截图区域dom
const clipCanvas = useRef(null) // 用于生成被截取范围的的canvas，以及截图开始生成截图效果（背景置灰）
const drawCanvas = useRef(null) // 把图片绘制到canvas上方便 用于生成截取图片的base64数据
const \[clipImgData, setClipImgData] = useState('')

      const init = (wrap) => {
        if (!wrap) return
        clipAreaWrap.current = wrap
        clipCanvas.current = document.createElement('canvas')
        drawCanvas.current = document.createElement('canvas')
        clipCanvas.current.style =
          'width:100%;height:100%;z-index: 2;position: absolute;left: 0;top: 0;'
        drawCanvas.current.style =
          'width:100%;height:100%;z-index: 1;position: absolute;left: 0;top: 0;'

        clipAreaWrap.current.appendChild(clipCanvas.current)
        clipAreaWrap.current.appendChild(drawCanvas.current)
      }
      // 截图
      const cut = (souceImg: string) => {
        const drawCanvasCtx = drawCanvas.current.getContext('2d')
        const clipCanvasCtx = clipCanvas.current.getContext('2d')

        const wrapWidth = clipAreaWrap.current.clientWidth
        const wrapHeight = clipAreaWrap.current.clientHeight
        clipCanvas.current.width = wrapWidth
        clipCanvas.current.height = wrapHeight
        drawCanvas.current.width = wrapWidth
        drawCanvas.current.height = wrapHeight

        // 设置截图时灰色背景
        clipCanvasCtx.fillStyle = 'rgba(0,0,0,0.6)' // 灰色背景
        clipCanvasCtx.strokeStyle = 'rgba(0,143,255,1)' // 边框

        // 生成一个截取区域的img 然后把它作为canvas的第一个参数
        const clipImg = document.createElement('img')
        clipImg.classList.add('img_anonymous')
        clipImg.crossOrigin = 'anonymous'
        clipImg.src = souceImg

        // Q: 这里为什么需要append到clipAreaWrap里
        // A: 因为直接clipImg.src的引入是没有css样式的（主要是宽高）如果不append直接进行drawCanvasCtx.drawImage，
        // 那其实画的是原始大小的clipImg
        clipAreaWrap.current.appendChild(clipImg)

        // 绘制截图区域
        clipImg.onload = () => {
          // x,y -> 计算从drawCanvasCtx的的哪一x,y坐标点进行绘制
          const x = Math.floor((wrapWidth - clipImg.width) / 2)
          const y = Math.floor((wrapHeight - clipImg.height) / 2)
          // Q: 为什么这里要用克隆节点的宽高
          // A: 因为clipImg的宽高是在dom中已经被css修改过的宽高（长/宽）了，而非该图片的真实长和宽
          // 用这个宽高在drawCanvasCtx的绘图只会绘制clipImg的小部分内容（因为假宽高比真宽高小），看起来就像是被放大了
          const clipImgCopy = clipImg.cloneNode()
          drawCanvasCtx.drawImage(
            clipImg,
            0,
            0,
            clipImgCopy.width,
            clipImgCopy.height,
            x,
            y,
            clipImg.width,
            clipImg.height
          )
        }

        let start = null

        // 获取截图开始的点
        clipCanvas.current.onmousedown = function (e) {
          start = {
            x: e.offsetX,
            y: e.offsetY
          }
        }

        // 绘制截图区域效果
        clipCanvas.current.onmousemove = function (e) {
          if (start) {
            fill(
              clipCanvasCtx,
              wrapWidth,
              wrapHeight,
              start.x,
              start.y,
              e.offsetX - start.x,
              e.offsetY - start.y
            )
          }
        }

        // 截图完毕，获取截图图片数据
        document.addEventListener('mouseup', function (e) {
          if (start) {
            var url = getClipPicUrl(
              {
                x: start.x,
                y: start.y,
                w: e.offsetX - start.x,
                h: e.offsetY - start.y
              },
              drawCanvasCtx
            )
            start = null
            //生成base64格式的图
            setClipImgData(url)
          }
        })
      }

      const cancelCut = () => {
        clipCanvas.current.width = clipAreaWrap.current.clientWidth
        clipCanvas.current.height = clipAreaWrap.current.clientHeight
        drawCanvas.current.width = clipAreaWrap.current.clientWidth
        drawCanvas.current.height = clipAreaWrap.current.clientHeight
        const drawCanvasCtx = drawCanvas.current.getContext('2d')
        const clipCanvasCtx = clipCanvas.current.getContext('2d')
        drawCanvasCtx.clearRect(
          0,
          0,
          drawCanvas.current.clientWidth,
          drawCanvas.current.clientHeight
        )
        clipCanvasCtx.clearRect(
          0,
          0,
          clipCanvas.current.clientWidth,
          clipCanvas.current.clientHeight
        )
        //移除鼠标事件
        clipCanvas.current.onmousedown = null
        clipCanvas.current.onmousemove = null
      }

      const getClipPicUrl = (area, drawCanvasCtx) => {
        const canvas = document.createElement('canvas')
        const context = canvas.getContext('2d')
        const data = drawCanvasCtx.getImageData(area.x, area.y, area.w, area.h)
        canvas.width = area.w
        canvas.height = area.h
        context.putImageData(data, 0, 0)
        return canvas.toDataURL('image/png', 1)
      }

      // 绘制出截图的效果
      const fill = (context, ctxWidth, ctxHeight, x, y, w, h) => {
        context.clearRect(0, 0, ctxWidth, ctxHeight)
        context.beginPath()
        //遮罩层
        context.globalCompositeOperation = 'source-over'
        context.fillRect(0, 0, ctxWidth, ctxHeight)
        //画框
        context.globalCompositeOperation = 'destination-out'
        context.fillRect(x, y, w, h)
        //描边
        context.globalCompositeOperation = 'source-over'
        context.moveTo(x, y)
        context.lineTo(x + w, y)
        context.lineTo(x + w, y + h)
        context.lineTo(x, y + h)
        context.lineTo(x, y)
        // context.stroke()
        context.closePath()
      }
      return { init, cut, cancelCut, clipImgData }
    }

2. html部分

import React, { ReactElement, useEffect, useRef, useState } from 'react'
import './index.less'

export default () => {
  const clipAreaWrap = useRef(null) // 截图区域dom
  const { init, cut, cancelCut, clipImgData } = clip()

  return (
    <>
      <div className="clip-area-wrap" ref={clipAreaWrap}>
        <img
          className="clip-area-example"
          src={require('../../assets/img/pet/cat-all.png')}
          alt=""
        />
      </div>
      <div className="clip-img-area">
        <img src={clipImgData} alt="" id="img" />
      </div>
      <div className="operation">
        <button
          onClick={() => {
            init(clipAreaWrap.current)
            cut(
              'https://cdn-tos.baohuaxia.com/obj/static-assets/433ed21f7f4a27a5bde94a8119d618c5.png'
            )
          }}
        >
          截图
        </button>
        <button
          onClick={() => {
            cancelCut()
          }}
        >
          取消
        </button>
      </div>
    </>
  )
}

3.CSS

.clip-area-wrap {
height: 450px;
position: relative;

//图片居中显示
img {
width: 100%;
display: block;
position: absolute;
top: 50%;
left: 50%;
transform: translate(-50%, -50%);
max-width: 100%;
max-height: 100%;
}
}

//回显区域
.clip-img-area {
width: 250px;
height: 250px;
position: relative;
margin: 0 auto;
//图片居中显示
img {
position: absolute;
left: 50%;
top: 50%;
transform: translate(-50%, -50%);
max-width: 100%;
max-height: 100%;
}
}

💡 后续想法

后续还想实现一些功能，比如：

• 自动把截图放入剪切板
• 根据需要生成并返回不同格式的截图
• 图片过大时，进行图片压缩（canvas.toDataURL可以实现）
• ……

文章会持续更新，敬请关注

参考

canvas 实现截图功能——截取图片的一部分
