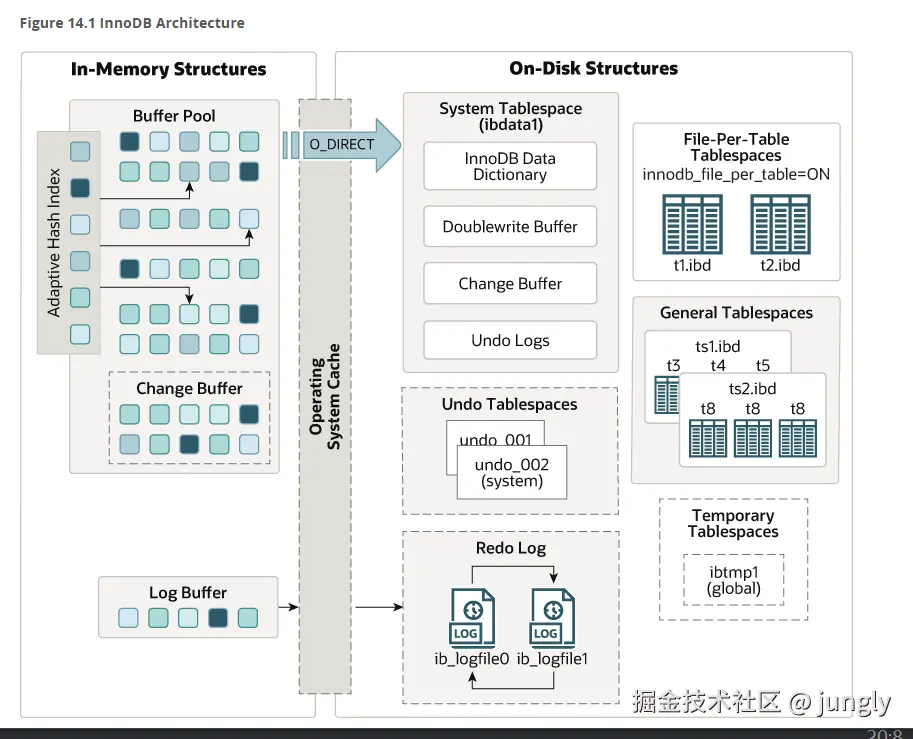

下图显示了InnoDB存储引擎架构的内存和磁盘结构。
1.2 核心组件交互流程
- 客户端请求入口：用户线程通过MySQL Server层接入
- 内存交互阶段：优先访问缓冲池(Buffer Pool)
- 持久化保障：通过Redo Log实现Crash-Safe
- 异步处理：由后台线程完成刷脏页、Purge等操作
二、线程模型深度解析
2.1 用户线程管理
-- 查看线程状态
SHOW ENGINE INNODB STATUS\G
-- 重点关注以下部分：
-- BACKGROUND THREAD
-- SEMAPHORES
-- TRANSACTIONS
2.2 后台线程矩阵
| 线程类型 | 数量配置参数 | 核心职责 |
|---|---|---|
| Master Thread | 1 | 全局协调调度 |
| IO Thread | innodb_read_io_threads | 处理读请求 |
| IO Thread | innodb_write_io_threads | 处理写请求 |
| Purge Thread | innodb_purge_threads | 清理Undo历史版本 |
| Page Cleaner | innodb_page_cleaners | 刷新脏页到磁盘 |
三、内存管理机制
3.1 缓冲池(Buffer Pool)优化
多层LRU算法实现： 示例
def __init__(self):
self.new_sublist = [] # 热数据区(5/8)
self.old_sublist = [] # 冷数据区(3/8)
def page_access(self, page):
if page in self.new_sublist:
self.new_sublist.move_to_end(page)
elif page in self.old_sublist:
self.old_sublist.remove(page)
self.new_sublist.append(page)
if len(self.new_sublist) > 5/8 * total:
# 将new_sublist头部移到old_sublist头部
old_sublist.add_head(new_sublist.pop_head());
else:
self.old_sublist.append(page)
Buffer Pool 的内存结构
关键监控指标：
-- 缓冲池页状态查询
SELECT
POOL_ID,
NUMBER_PAGES AS total_pages,
NUMBER_FREE_PAGES AS free_pages,
DATABASE_PAGES AS used_pages,
OLD_DATABASE_PAGES AS old_blocks
FROM information_schema.INNODB_BUFFER_POOL_STATS;
3.2 变更缓冲(Change Buffer)优化
适用场景对比表：
| 索引类型 | 变更缓冲收益 | 原因分析 |
|---|---|---|
| 唯一索引 | 0% | 必须立即校验唯一性 |
| 普通二级索引 | 80%+ | 可延迟合并 |
| 全文索引 | 30% | 部分场景适用 |
四、磁盘存储结构
4.1 表空间物理结构
B+Tree索引页布局：
+-----------------------------+
| 索引页 (16KB) |
+-----------------------------+
| 页头 (38B) |
| 虚记录 (Infimum/Supremum) |
| 用户记录 (Row Data) |
| 页目录 (Slot Array) |
| 页尾 (8B) |
+-----------------------------+

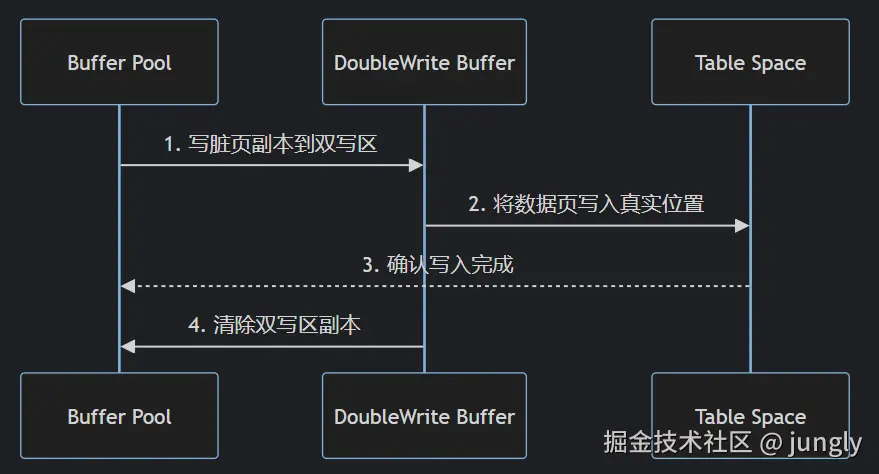

4.2 Redo日志双写机制
崩溃恢复保障流程：
配置建议：
# 禁用双写（仅在全SSD环境谨慎使用）
innodb_doublewrite = 0
# 监控双写性能
SHOW STATUS LIKE 'Innodb_dblwr%';
五、事务子系统
5.1 事务ID分配机制
全局事务ID管理：
// 源码片段（trx_sys.h）
struct trx_sys_t {
ib_mutex_t mutex;
trx_id_t max_trx_id; // 原子计数器
trx_list_t trx_list; // 活跃事务链表
};
5.2 锁竞争诊断方法
锁等待分析：
-- 查看当前锁等待
SELECT
r.trx_id AS waiting_trx_id,
r.trx_query AS waiting_query,
b.trx_id AS blocking_trx_id,
b.trx_query AS blocking_query
FROM information_schema.INNODB_LOCK_WAITS w
JOIN information_schema.INNODB_TRX b ON b.trx_id = w.blocking_trx_id
JOIN information_schema.INNODB_TRX r ON r.trx_id = w.requesting_trx_id;
六、生产环境调优实战
6.1 性能调优参数矩阵
| 场景 | 关键参数 | 推荐值 |
|---|---|---|
| OLTP高并发 | innodb_thread_concurrency | 0 (自动调整) |
| 批量导入 | innodb_flush_log_at_trx_commit | 2 |
| 读密集型 | innodb_read_io_threads | CPU核心数 |
| 写密集型 | innodb_write_io_threads | CPU核心数×2 |
6.2 紧急故障处理指南
场景：Undo表空间爆满
定位长事务：
SELECT * FROM information_schema.INNODB_TRX
ORDER BY TIME_TO_SEC(TIMEDIFF(NOW(), trx_started)) DESC LIMIT 5;
临时扩容：
SET GLOBAL innodb_undo_logs=128; -- 最大undo logs数量
预防措施：
innodb_undo_tablespaces = 8 -- 分散存储
innodb_max_undo_log_size = 2G -- 单个undo限制
结语
MySQL 5.7的InnoDB架构通过多层级优化实现了高性能与高可靠性的平衡。理解其内部机制需要关注：
- 内存与磁盘的协同：缓冲池与Redo日志的配合
- 并发控制实现：MVCC与行级锁的精妙结合
- 异步处理机制：后台线程组的协同工作
