实验一

实验目的

使处在不同vlan区域中的四个不同网段的pc端经过三层交换机转发互相通信。 image.png

实验步骤

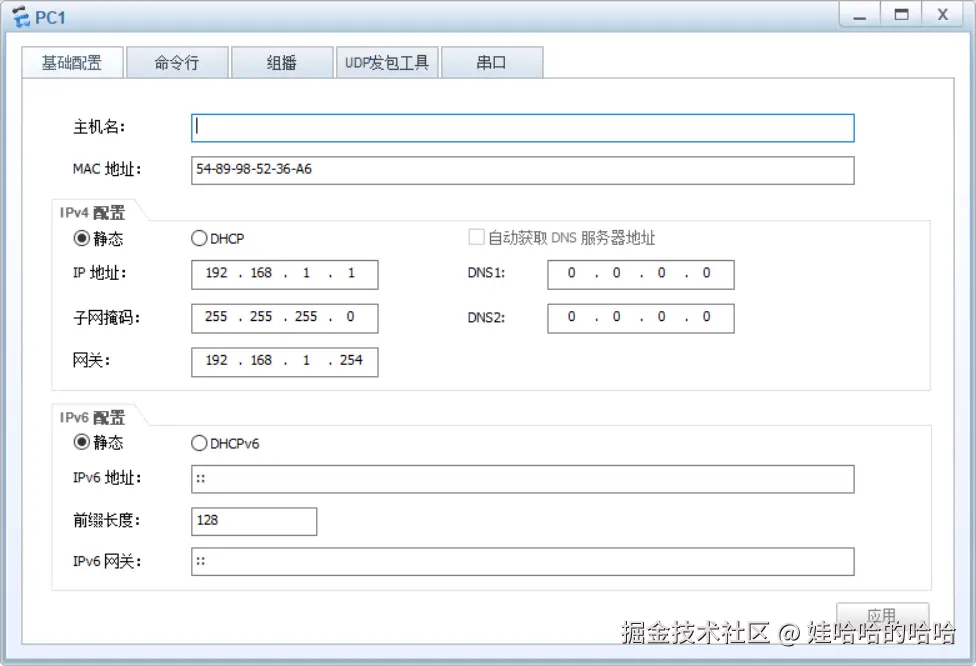

1.对pc1、pc2、pc3、pc4进行基础设置。 例:对pc1的IP地址、子网掩码、网关进行设置。

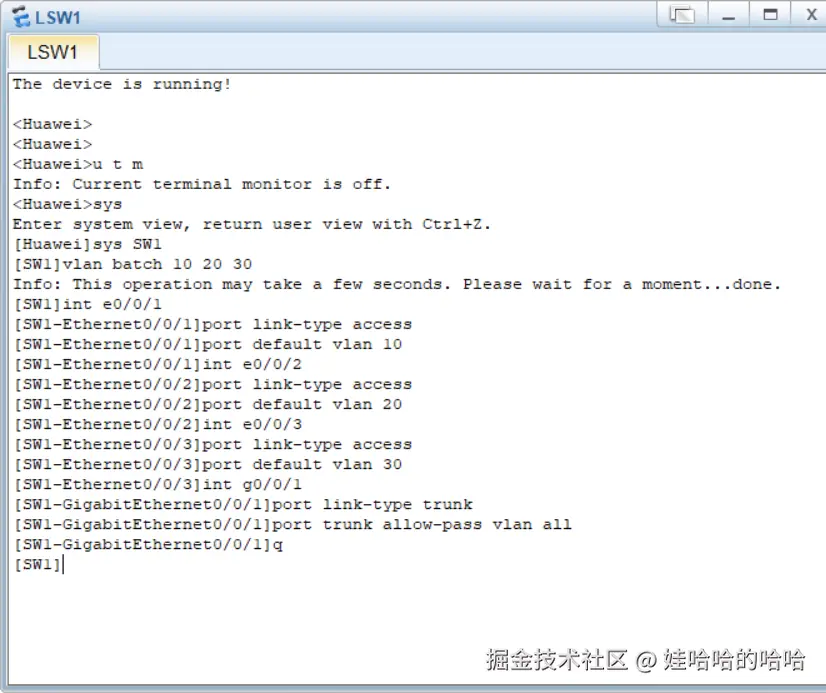

image.png 2.对sw1交换机进行vlan划分和接口设置。

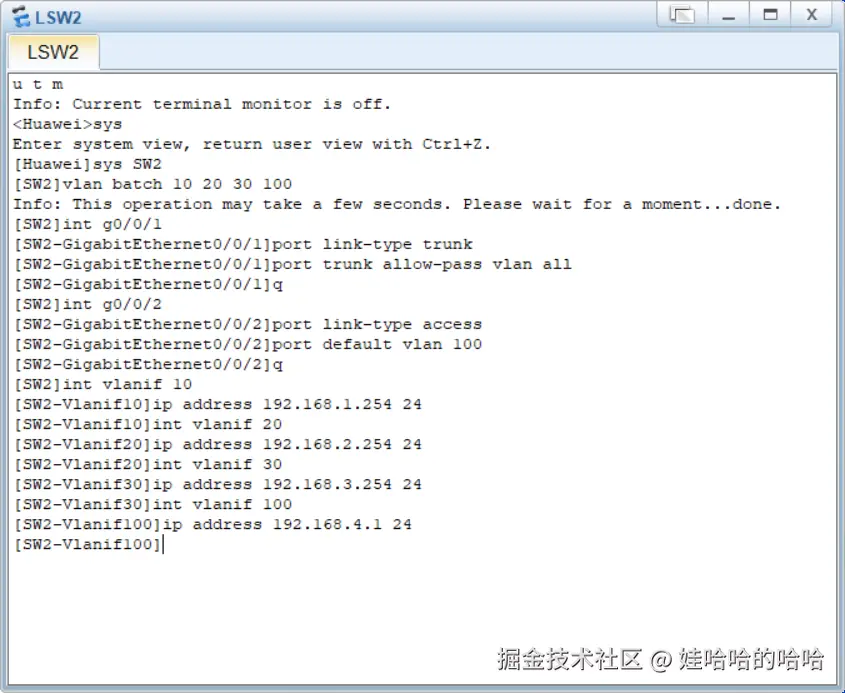

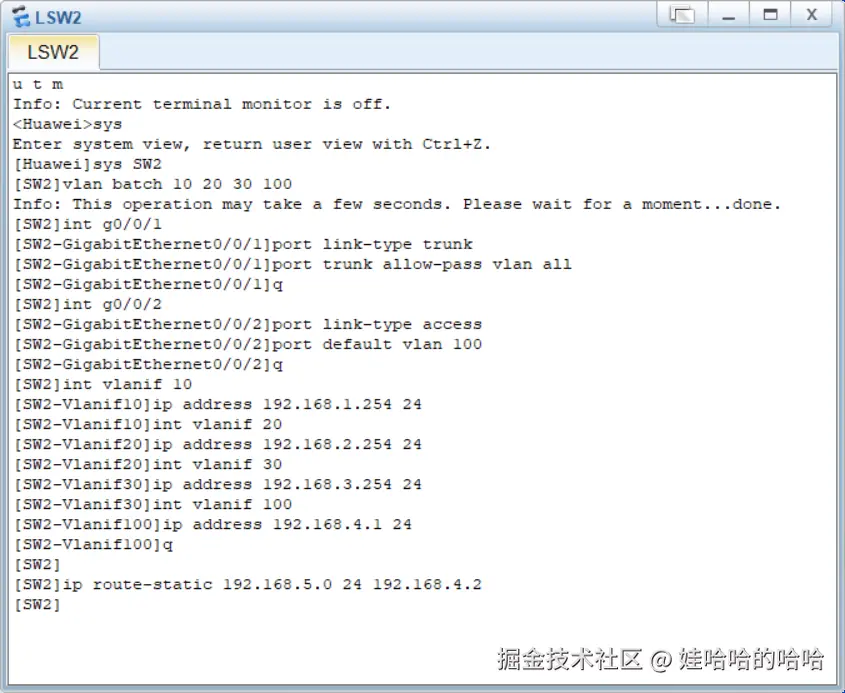

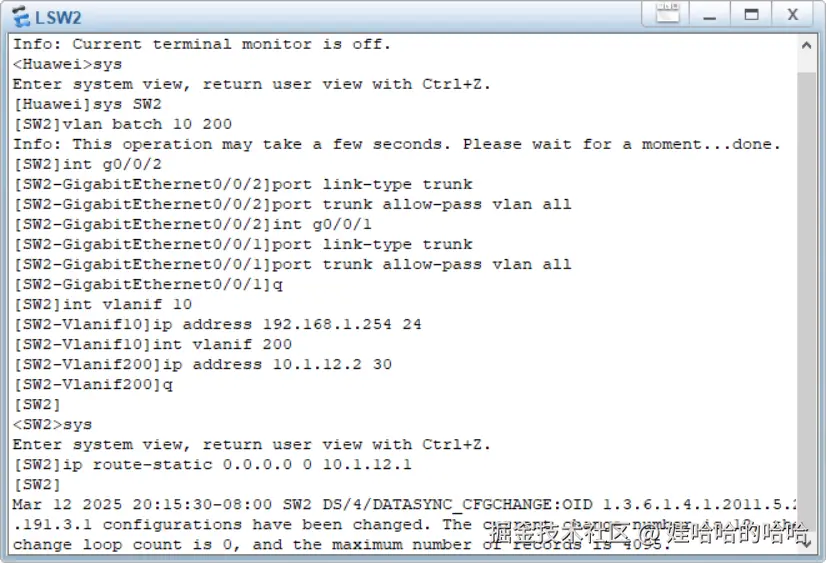

3.对sw2进行vlan划分,对不同vlan进行虚拟接口分配IP地址。

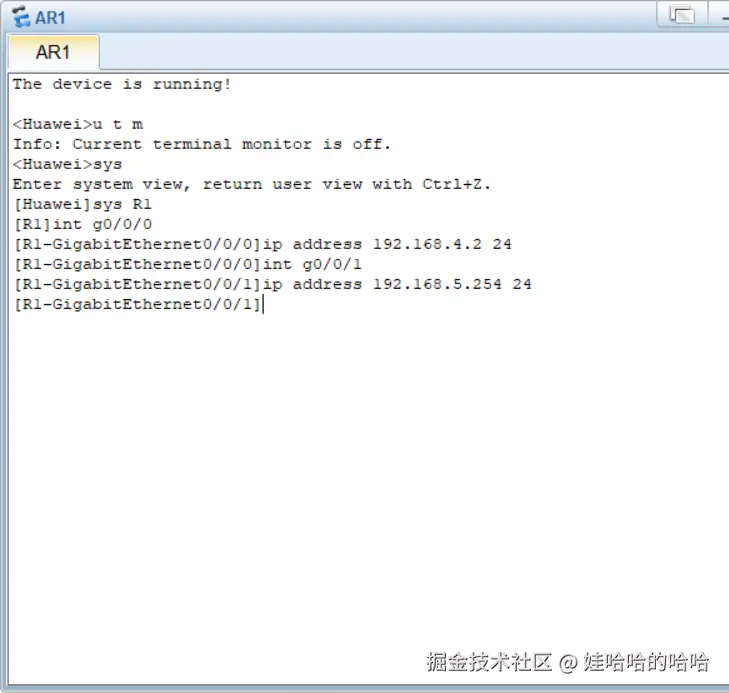

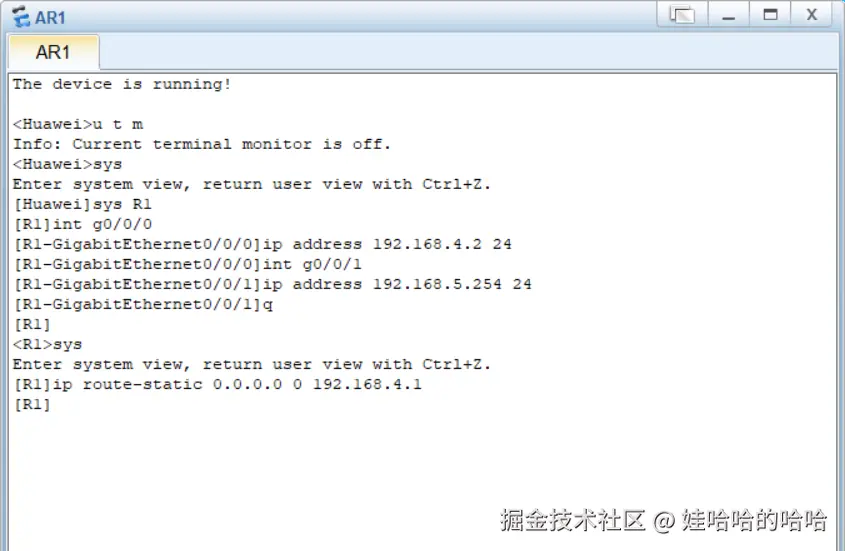

4.对路由器R1进行接口设置和IP地址分配。 image.png 5.对交换机sw2进行静态路由配置。 image.png 6.对路由器R1进行默认路由配置。 image.png 或者也可以分别设置三条静态路由。

ip route-static 192.168.1.0 24 192.168.4.1

ip route-static 192.168.2.0 24 192.168.4.1

ip route-static 192.168.3.0 24 192.168.4.1

实验结果

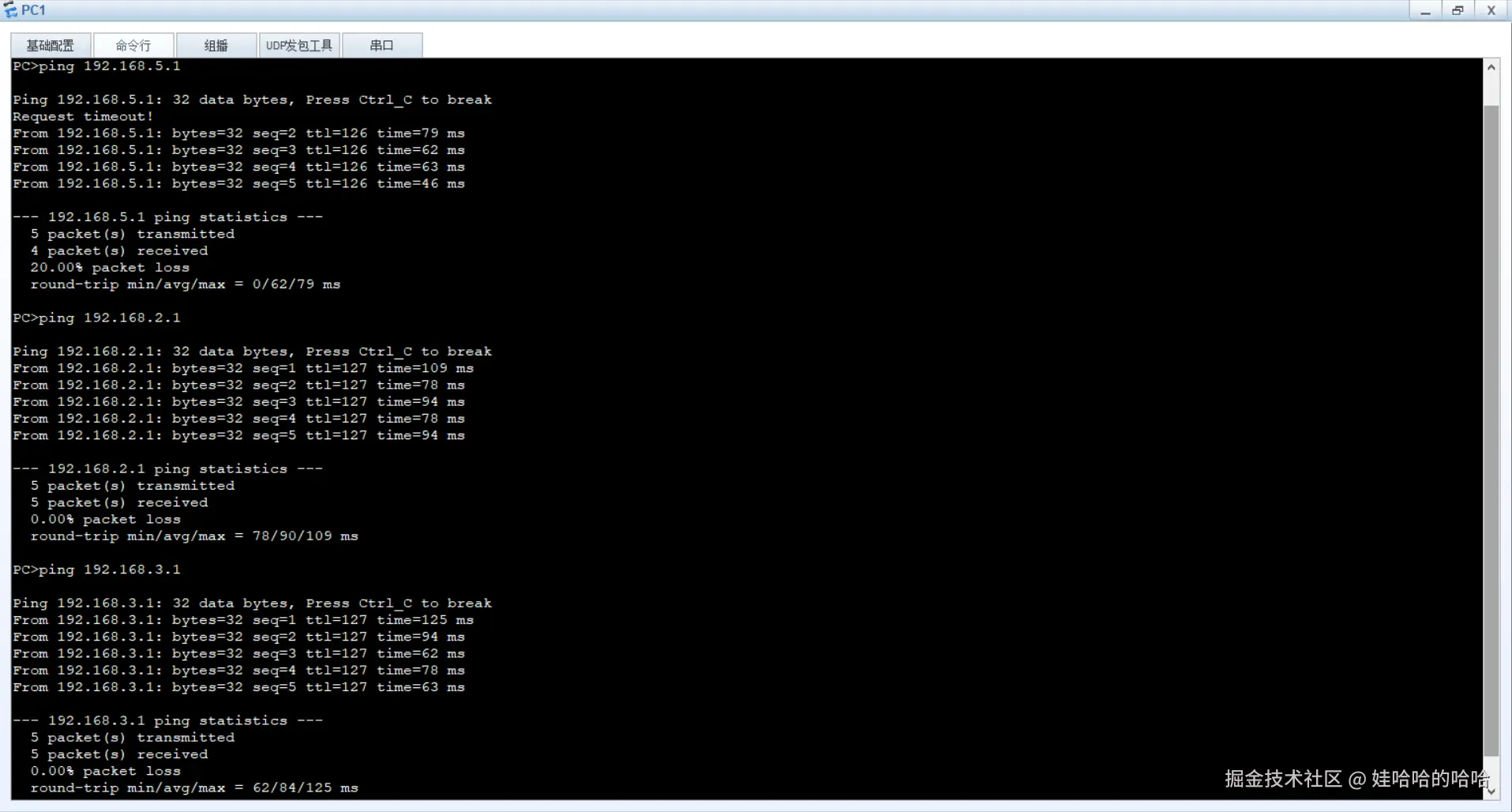

用pc1对其余设备进行ping 目标IP地址的操作,能ping通说明设备互相之间通信正常,实验成功;如果ping不通,就要逐层分解ping 排查问题。 image.png

实验二

实验目的

  • 接入层交换机(SW4、SW5)划分vlan。
  • 汇聚层交换机(SW2、SW3)配置ip 作为vlan网关、与SW1 ip直连。
  • 核心交换机(SW1)配置ip与汇聚交换机、R1直连。

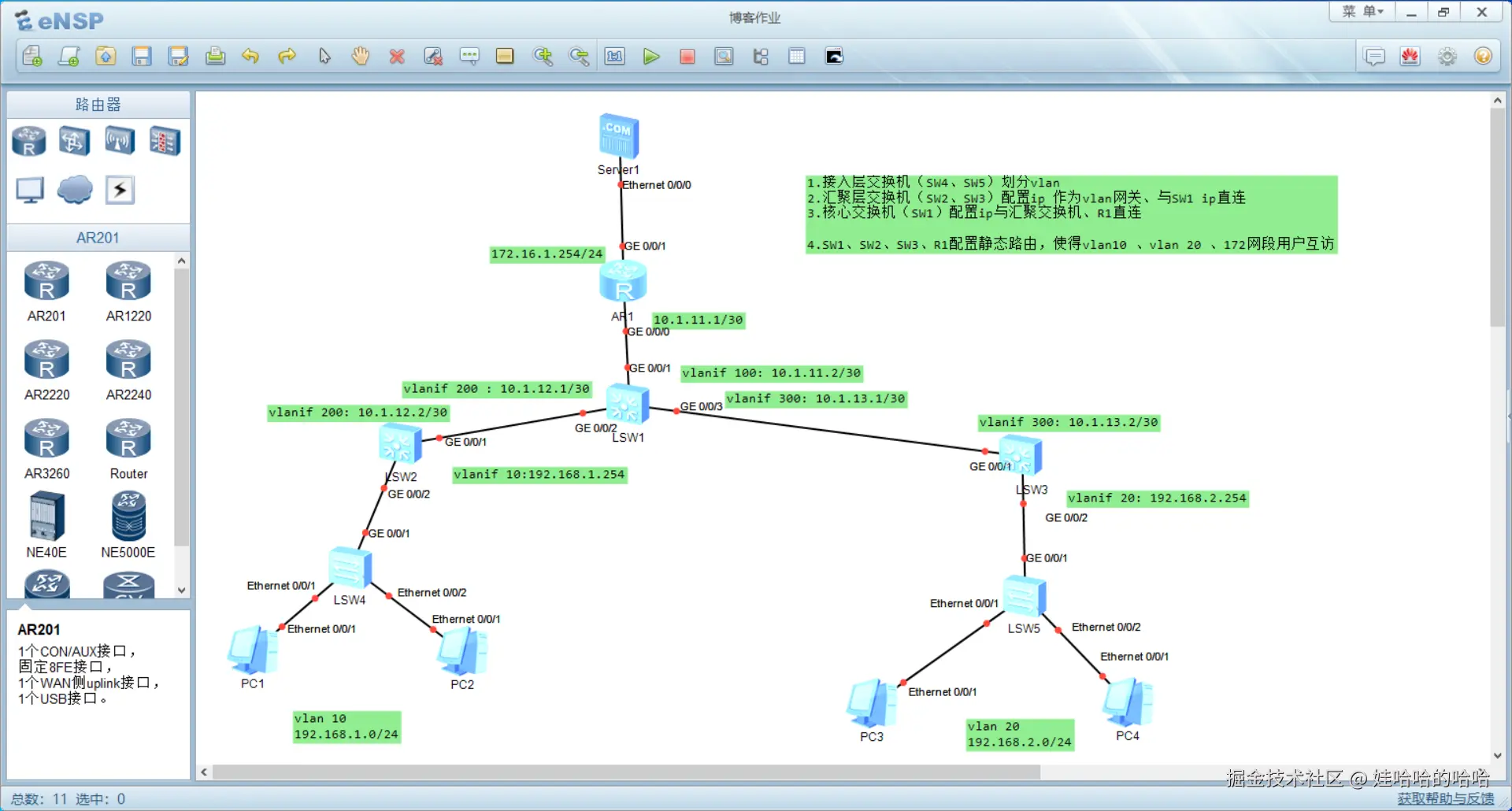

  • SW1、SW2、SW3、R1配置静态路由,使得vlan10 、vlan 20 、172网段用户互访。 image.png

实验步骤

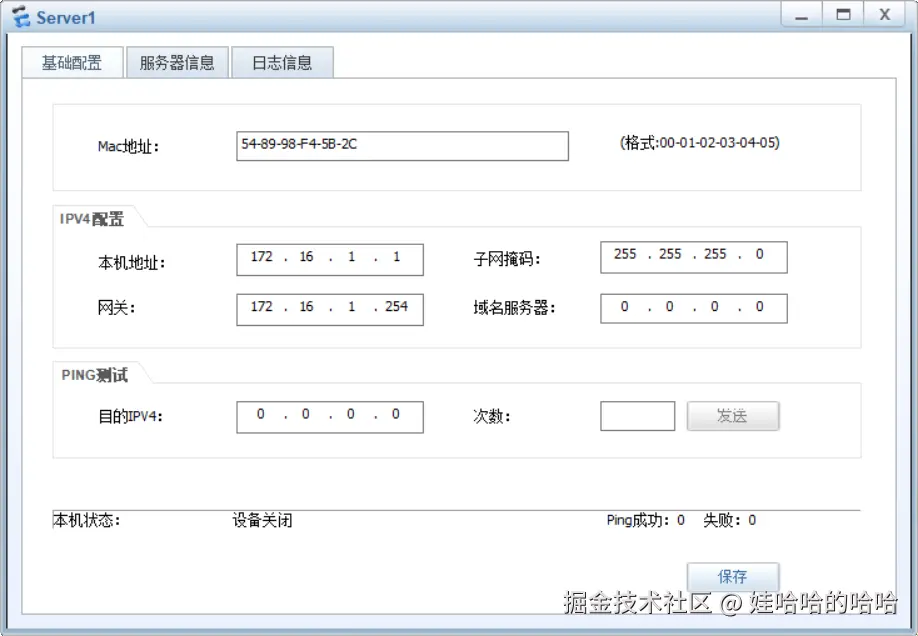

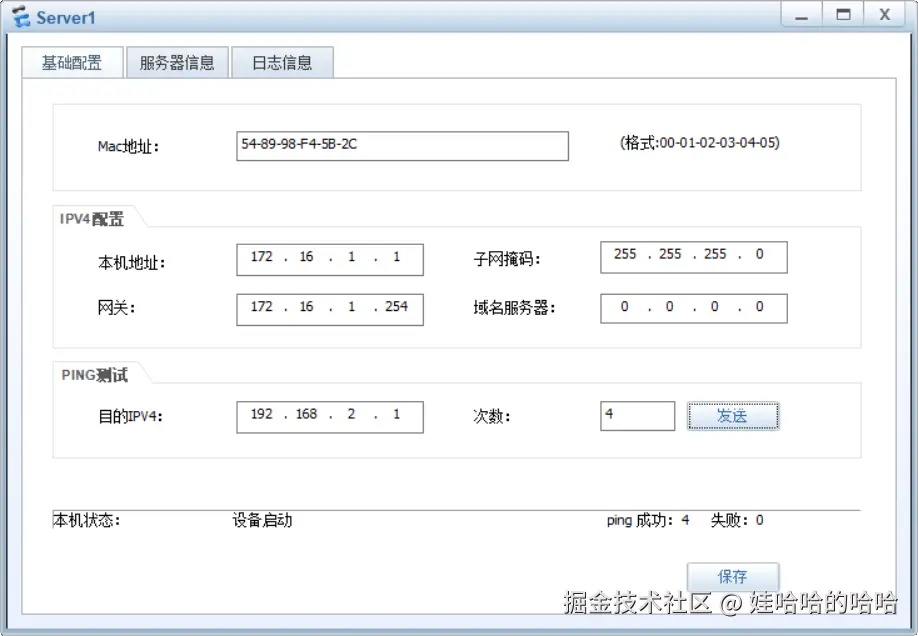

1.对pc端和服务器分别按要求进行基础配置。

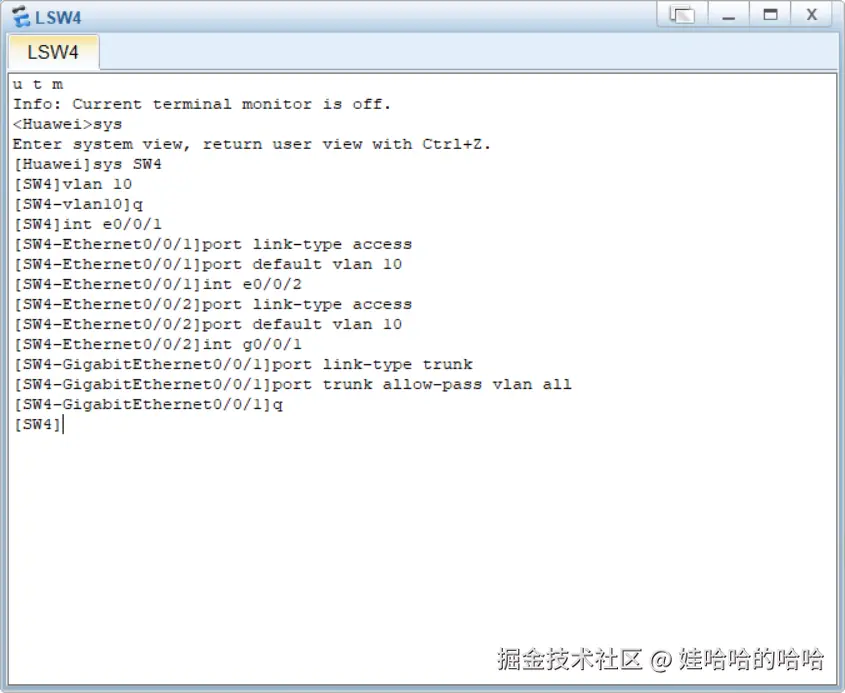

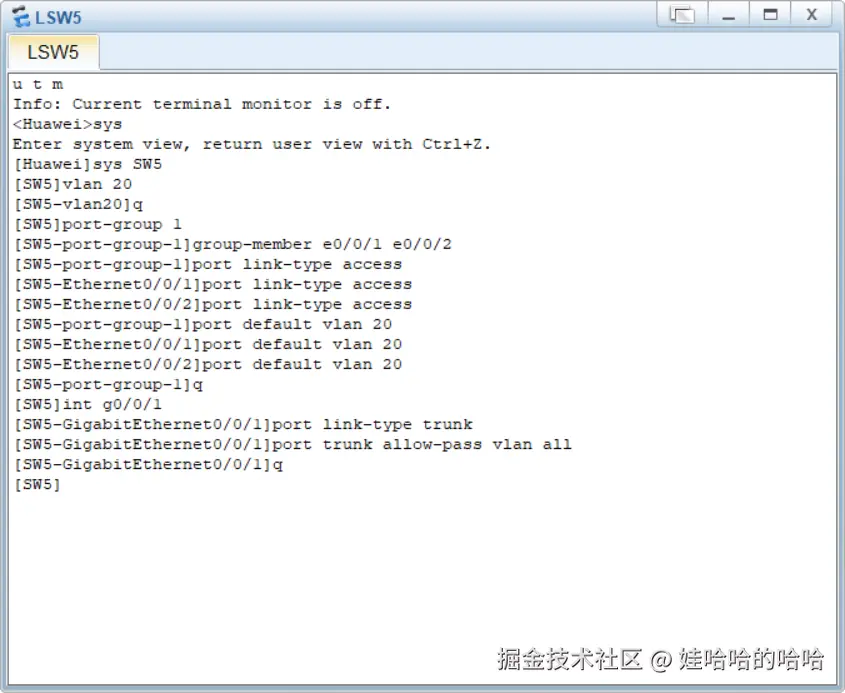

image.png 2.对交换机SW4、SW5进行接口类型和vlan划分及分配。 image.png

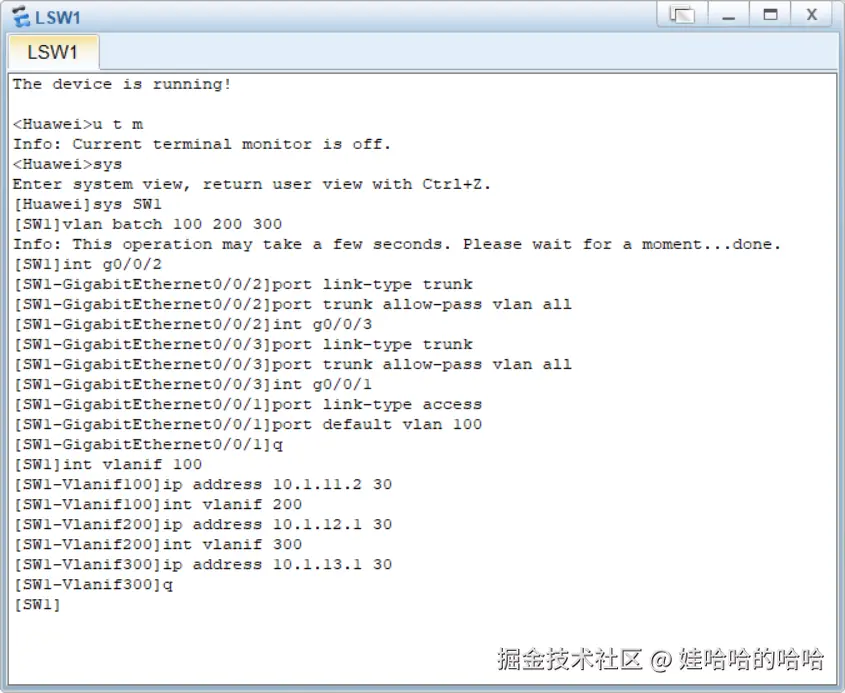

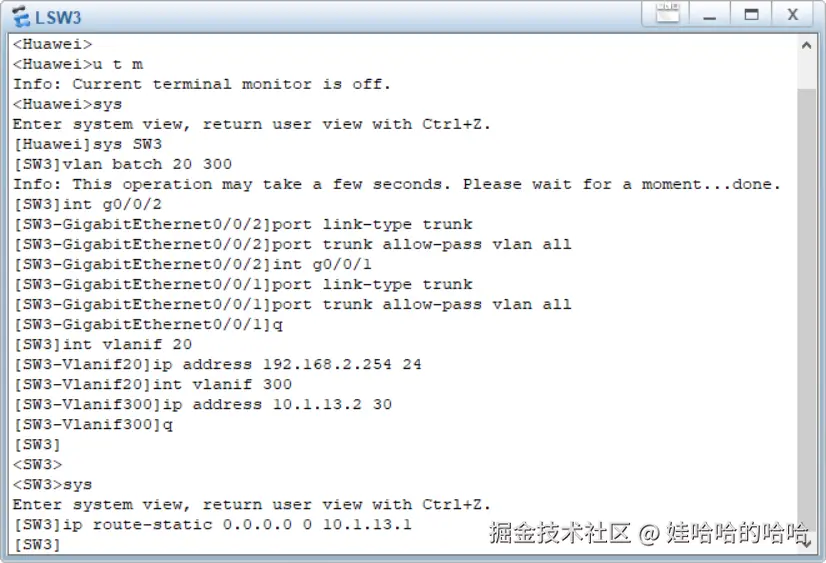

3.对三层交换机SW2、SW3、SW1进行接口类型配置和vlan分配,以及vlan虚拟接口的IP地址配置。 image.png

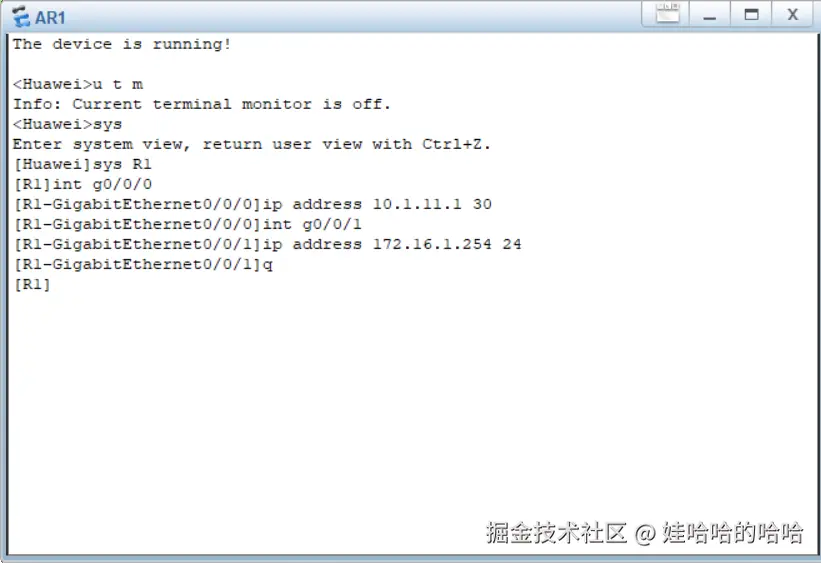

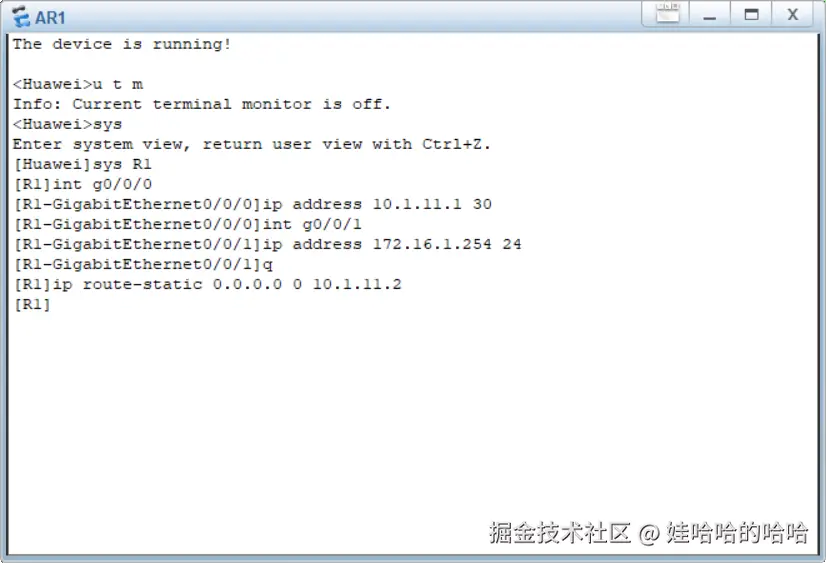

4.对路由器R1接口进行IP地址配置。 image.png 5.对R1、SW2、SW3、SW1的数据双向通信进行双向静态路由配置。 image.png

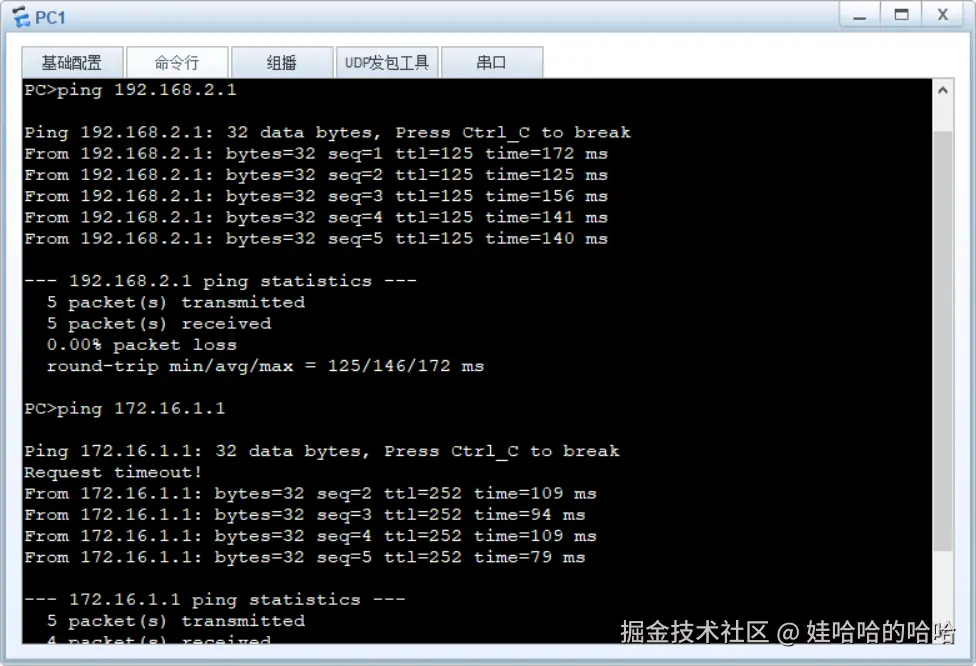

image.png 5.检测设备是否互相通信,能互相ping通就说明实验成功。 image.png
