1.实验目标
交换机SW1连接着三台主机，分别是PC1、PC2和PC3，而PC1、PC2和PC3分别属于不同的VLAN，交换机SW2连接着路由器R1到PC4（与pc1，pc2，pc3分属于不同的vlan），现在要求通过配置单臂路由来实现PC1、PC2、PC3和PC4之间能够互相通信。

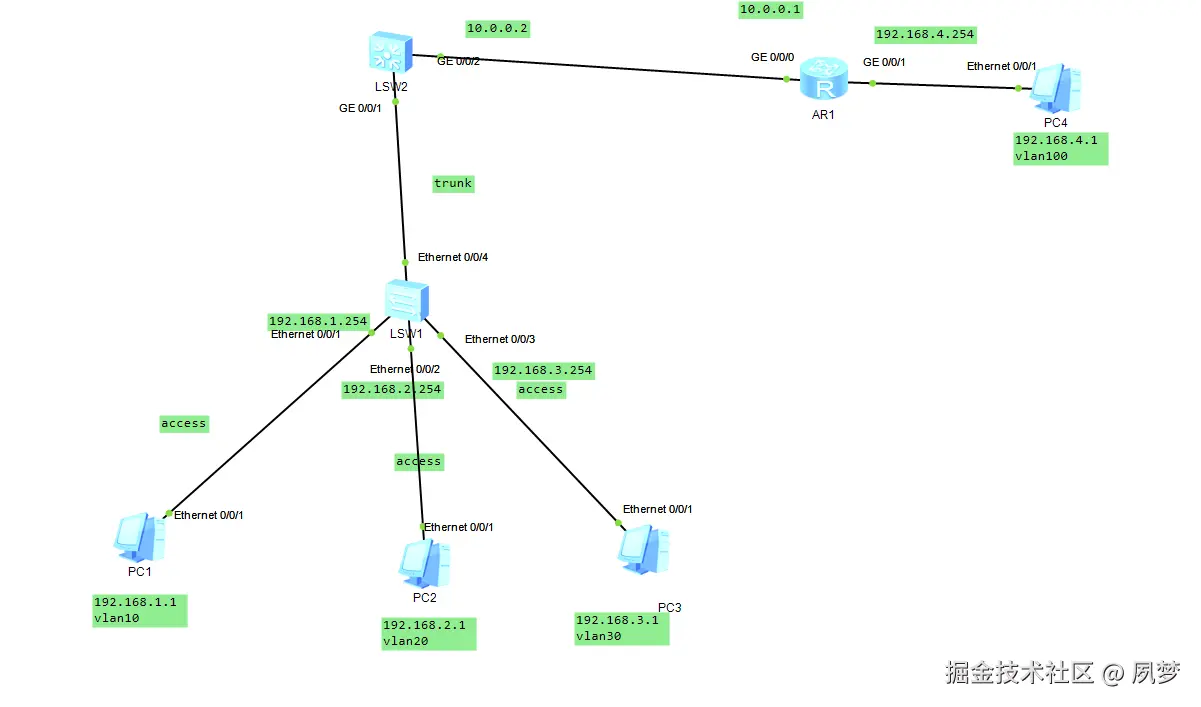

2.实验拓扑
实验经过

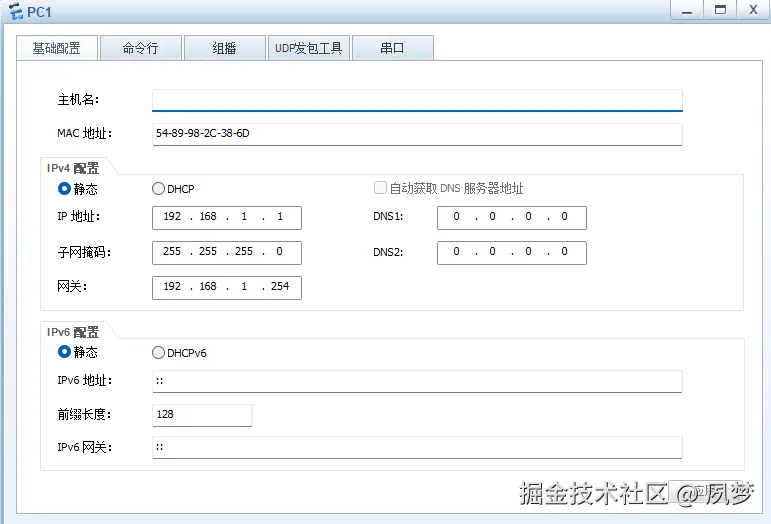

1.配置四台pc机的ip地址和子网掩码
2.创建vlan10、 vlan20、 vlan30、vlan100
接口e0/0/1设置为access模式，加入vlan10；
接口e0/0/2设置为access模式，加入vlan20；
接口e0/0/3设置为access模式，加入vlan30；
接口g0/0/1加入vlan40
3.配置SW1交换机设置
1.进入系统视图，批量创建vlan10 vlan20 vlan30
2.分别进入e0/0/1 e0/0/2 e0/0/3设置access模式分别加入vlan10 vlan20 vlan30
进入接口e0/0/4 设置trunk模式，允许所有借口进入
2.配置S2交换机设置

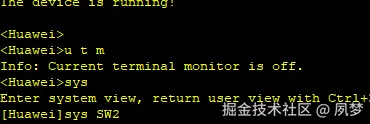

进入系统视图，创建vlan10 20 30 100
设置三个子接口的ip地址

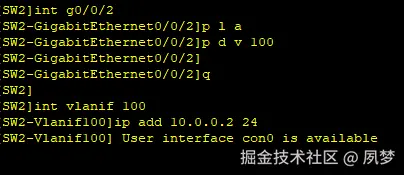

接口g0/0/2设置为access模式，加入vlan100设置g0/0/0/2的ip地址
设置静态路由
配置路由器
设置g0/0/0和g0/0/1的ip地址
配置默认路由
验证结果PC1,PC2,PC3.PC4可以互通、
