云原生系列 ---- 微服务三

一、 如何监控微服务调用

与单体应用相比，在微服务架构下，一次用户调用会因为服务化拆分后，变成多个不同服务之间的相互调用，这也就需要对拆分后的每个服务都监控起来。

1. 监控对象

对于微服务系统来说，监控对象可以分为四个层次，由上到下可归纳为：

• 用户端监控。通常是指业务直接对用户提供的功能的监控。以微博首页 Feed 为例，它向用户提供了聚合关注的所有人的微博并按照时间顺序浏览的功能，对首页 Feed 功能的监控就属于用户端的监控。
• 接口监控。通常是指业务提供的功能所依赖的具体 RPC 接口的监控。继续以微博首页 Feed 为例，这个功能依赖于用户关注了哪些人的关系服务，每个人发过哪些微博的微博列表服务，以及每条微博具体内容是什么的内容服务，对这几个服务的调用情况的监控就属于接口监控。
• 资源监控。通常是指某个接口依赖的资源的监控。比如用户关注了哪些人的关系服务使用的是 Redis 来存储关注列表，对 Redis 的监控就属于资源监控。
• 基础监控。通常是指对服务器本身的健康状况的监控。主要包括 CPU 利用率、内存使用量、I/O 读写量、网卡带宽等。对服务器的基本监控也是必不可少的，因为服务器本身的健康状况也是影响服务本身的一个重要因素，比如服务器本身连接的网络交换机上联带宽被打满，会影响所有部署在这台服务器上的业务。

2.监控指标

• 请求量。请求量监控分为两个维度，一个是实时请求量，一个是统计请求量。实时请求量用 QPS（Queries Per Second） 即每秒查询次数来衡量，它反映了服务调用的实时变化情况。统计请求量一般用 PV（Page View） 即一段时间内用户的访问量来衡量，比如一天的 PV 代表了服务一天的请求量，通常用来统计报表。
• 响应时间。大多数情况下，可以用一段时间内所有调用的平均耗时来反映请求的响应时间。但它只代表了请求的平均快慢情况，有时候我们更关心慢请求的数量。为此需要把响应时间划分为多个区间，比如 0～10ms、10ms～50ms、50ms～100ms、100ms～500ms、500ms 以上这五个区间，其中 500ms 以上这个区间内的请求数就代表了慢请求量，正常情况下，这个区间内的请求数应该接近于 0；在出现问题时，这个区间内的请求数会大幅增加，可能平均耗时并不能反映出这一变化。除此之外，还可以从 P90、P95、P99、P999 角度来监控请求的响应时间，比如 P99 = 500ms，意思是 99% 的请求响应时间在 500ms 以内，它代表了请求的服务质量，即 SLA。
• 错误率。错误率的监控通常用一段时间内调用失败的次数占调用总次数的比率来衡量，比如对于接口的错误率一般用接口返回错误码为 503 的比率来表示。

3.监控维度

• 全局维度。从整体角度监控对象的的请求量、平均耗时以及错误率，全局维度的监控一般是为了让你对监控对象的调用情况有个整体了解。
• 分机房维度。一般为了业务的高可用性，服务通常部署在不止一个机房，因为不同机房地域的不同，同一个监控对象的各种指标可能会相差很大，所以需要深入到机房内部去了解。
• 单机维度。即便是在同一个机房内部，可能由于采购年份和批次的不同，位于不同机器上的同一个监控对象的各种指标也会有很大差异。一般来说，新采购的机器通常由于成本更低，配置也更高，在同等请求量的情况下，可能表现出较大的性能差异，因此也需要从单机维度去监控同一个对象。
• 时间维度。同一个监控对象，在每天的同一时刻各种指标通常也不会一样，这种差异要么是由业务变更导致，要么是运营活动导致。为了了解监控对象各种指标的变化，通常需要与一天前、一周前、一个月前，甚至三个月前做比较。
• 核心维度。根据我的经验，业务上一般会依据重要性程度对监控对象进行分级，最简单的是分成核心业务和非核心业务。核心业务和非核心业务在部署上必须隔离，分开监控，这样才能对核心业务做重点保障。

监控系统主要包括四个环节：数据采集、数据传输、数据处理和数据展示

数据采集

通常有两种数据收集方式：

• 服务主动上报，这种处理方式通过在业务代码或者服务框架里加入数据收集代码逻辑，在每一次服务调用完成后，主动上报服务的调用信息。
• 代理收集，这种处理方式通过服务调用后把调用的详细信息记录到本地日志文件中，然后再通过代理去解析本地日志文件，然后再上报服务的调用信息。

无论哪种数据采集方式，首先要考虑的问题就是采样率，也就是采集数据的频率。采样率决定了监控的实时性与精确度，一般来说，采样率越高，监控的实时性就越高，精确度也越高。但采样对系统本身的性能也会有一定的影响，尤其是采集后的数据需要写到本地磁盘的时候，过高的采样率会导致系统写入磁盘的 I/O 过高，进而会影响到正常的服务调用。所以设置合理的采用率是数据采集的关键，最好是可以动态控制采样率，在系统比较空闲的时候加大采样率，追求监控的实时性与精确度；在系统负载比较高的时候减小采样率，追求监控的可用性与系统的稳定性。

数据传输

数据传输最常用的方式有两种：

• UDP 传输，这种处理方式是数据处理单元提供服务器的请求地址，数据采集后通过 UDP 协议与服务器建立连接，然后把数据发送过去。
• Kafka 传输，这种处理方式是数据采集后发送到指定的 Topic，然后数据处理单元再订阅对应的 Topic，就可以从 Kafka 消息队列中读取到对应的数据。

无论采用哪种传输方式，数据格式都十分重要，尤其是对带宽敏感以及解析性能要求比较高的场景，一般数据传输时采用的数据格式有两种：

• 二进制协议，最常用的就是 PB 对象，它的优点是高压缩比和高性能，可以减少传输带宽并且序列化和反序列化效率特别高。
• 文本协议，最常用的就是 JSON 字符串，它的优点是可读性好，但相比于 PB 对象，传输占用带宽高，并且解析性能也要差一些。

数据处理

数据处理是对收集来的原始数据进行聚合并存储。数据聚合通常有两个维度：

• 接口维度聚合，这个维度是把实时收到的数据按照接口名维度实时聚合在一起，这样就可以得到每个接口的实时请求量、平均耗时等信息。
• 机器维度聚合，这个维度是把实时收到的数据按照调用的节点维度聚合在一起，这样就可以从单机维度去查看每个接口的实时请求量、平均耗时等信息。

聚合后的数据需要持久化到数据库中存储，所选用的数据库一般分为两种：

• 索引数据库，比如 Elasticsearch，以倒排索引的数据结构存储，需要查询的时候，根据索引来查询。
• 时序数据库，比如 OpenTSDB，以时序序列数据的方式存储，查询的时候按照时序如 1min、5min 等维度来查询。

数据展示

数据展示是把处理后的数据以 Dashboard 的方式展示给用户。数据展示有多种方式，比如曲线图、饼状图、格子图展示等。

二、如何追踪微服务调用？

在微服务架构下，由于进行了服务拆分，一次请求往往需要涉及多个服务，每个服务可能是由不同的团队开发，使用了不同的编程语言，还有可能部署在不同的机器上，分布在不同的数据中心。

下面这张图描述了用户访问微博首页，一次请求所涉及的服务（这张图仅作为示意，实际上可能远远比这张图还要复杂），你可以想象如果这次请求失败了，要想查清楚到底是哪个应用导致，会是多么复杂的一件事情。

如果有一个系统，可以跟踪记录一次用户请求都发起了哪些调用，经过哪些服务处理，并且记录每一次调用所涉及的服务的详细信息，这时候如果发生调用失败，你就可以通过这个日志快速定位是在哪个环节出了问题，这个系统就是服务追踪系统。

1. 服务追踪的作用

优化系统瓶颈

通过记录调用经过的每一条链路上的耗时，我们能快速定位整个系统的瓶颈点在哪里。比如你访问微博首页发现很慢，肯定是由于某种原因造成的，有可能是运营商网络延迟，有可能是网关系统异常，有可能是某个服务异常，还有可能是缓存或者数据库异常。通过服务追踪，可以从全局视角上去观察，找出整个系统的瓶颈点所在，然后做出针对性的优化。

优化链路调用

通过服务追踪可以分析调用所经过的路径，然后评估是否合理。比如一个服务调用下游依赖了多个服务，通过调用链分析，可以评估是否每个依赖都是必要的，是否可以通过业务优化来减少服务依赖。

还有就是，一般业务都会在多个数据中心都部署服务，以实现异地容灾，这个时候经常会出现一种状况就是服务 A 调用了另外一个数据中心的服务 B，而没有调用同处于一个数据中心的服务 B。

根据我的经验，跨数据中心的调用视距离远近都会有一定的网络延迟，像北京和广州这种几千公里距离的网络延迟可能达到 30ms 以上，这对于有些业务几乎是不可接受的。通过对调用链路进行分析，可以找出跨数据中心的服务调用，从而进行优化，尽量规避这种情况出现。

生成网络拓扑

通过服务追踪系统中记录的链路信息，可以生成一张系统的网络调用拓扑图，它可以反映系统都依赖了哪些服务，以及服务之间的调用关系是什么样的，可以一目了然。除此之外，在网络拓扑图上还可以把服务调用的详细信息也标出来，也能起到服务监控的作用。

透明传输数据

除了服务追踪，业务上经常有一种需求，期望能把一些用户数据，从调用的开始一直往下传递，以便系统中的各个服务都能获取到这个信息。比如业务想做一些 A/B 测试，这时候就想通过服务追踪系统，把 A/B 测试的开关逻辑一直往下传递，经过的每一层服务都能获取到这个开关值，就能够统一进行 A/B 测试。

2.服务追踪系统原理

服务追踪有这么多好处，那它是怎么做到的呢？

这就不得不提到服务追踪系统的鼻祖：Google 发布的一篇的论文Dapper, a Large-Scale Distributed Systems Tracing Infrastructure，里面详细讲解了服务追踪系统的实现原理。它的核心理念就是调用链：通过一个全局唯一的 ID 将分布在各个服务节点上的同一次请求串联起来，从而还原原有的调用关系，可以追踪系统问题、分析调用数据并统计各种系统指标。

可以说后面的诞生各种服务追踪系统都是基于 Dapper 衍生出来的，比较有名的有 Twitter 的Zipkin、阿里的鹰眼、美团的MTrace等。

就以 MTrace 为例讲述服务追踪系统的实现原理。

• traceId，用于标识某一次具体的请求 ID。当用户的请求进入系统后，会在 RPC 调用网络的第一层生成一个全局唯一的 traceId，并且会随着每一层的 RPC 调用，不断往后传递，这样的话通过 traceId 就可以把一次用户请求在系统中调用的路径串联起来。
• spanId，用于标识一次 RPC 调用在分布式请求中的位置。当用户的请求进入系统后，处在 RPC 调用网络的第一层 A 时 spanId 初始值是 0，进入下一层 RPC 调用 B 的时候 spanId 是 0.1，继续进入下一层 RPC 调用 C 时 spanId 是 0.1.1，而与 B 处在同一层的 RPC 调用 E 的 spanId 是 0.2，这样的话通过 spanId 就可以定位某一次 RPC 请求在系统调用中所处的位置，以及它的上下游依赖分别是谁。
• annotation，用于业务自定义埋点数据，可以是业务感兴趣的想上传到后端的数据，比如一次请求的用户 UID。

traceId 是用于串联某一次请求在系统中经过的所有路径，spanId 是用于区分系统不同服务之间调用的先后关系，而 annotation 是用于业务自定义一些自己感兴趣的数据，在上传 traceId 和 spanId 这些基本信息之外，添加一些自己感兴趣的信息。

3.服务追踪系统实现

先来看看服务追踪系统的架构，了解一下系统全貌。

以看到一个服务追踪系统可以分为三层。

• 数据采集层，负责数据埋点并上报。
• 数据处理层，负责数据的存储与计算。
• 数据展示层，负责数据的图形化展示。

数据采集层

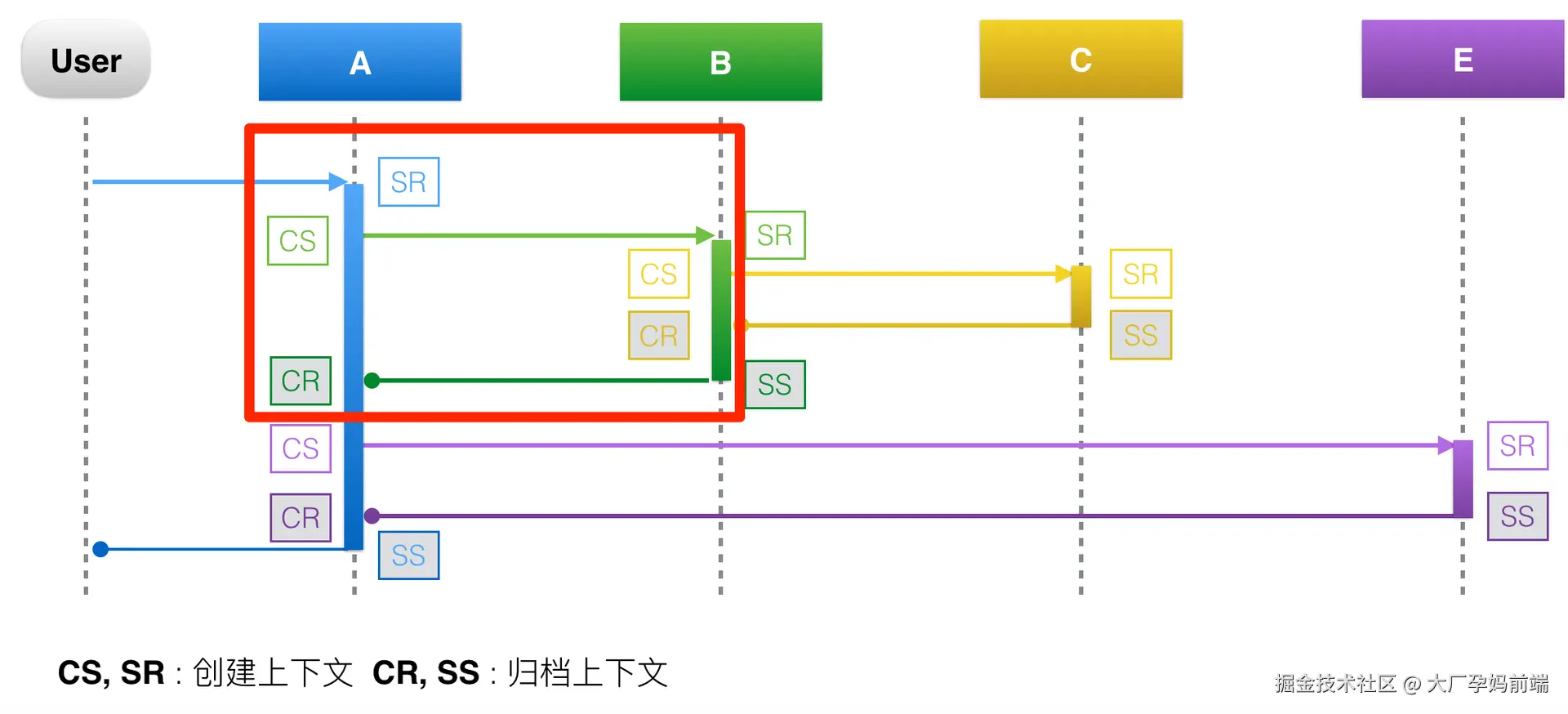

数据采集层的作用就是在系统的各个不同模块中进行埋点，采集数据并上报给数据处理层进行处理。 以红色方框里圈出的 A 调用 B 的过程为例，一次 RPC 请求可以分为四个阶段。

• CS（Client Send）阶段 : 客户端发起请求，并生成调用的上下文。
• SR（Server Recieve）阶段 : 服务端接收请求，并生成上下文。
• SS（Server Send）阶段 : 服务端返回请求，这个阶段会将服务端上下文数据上报，下面这张图可以说明上报的数据有：traceId=123456，spanId=0.1，appKey=B，method=B.method，start=103，duration=38。
• CR（Client Recieve）阶段 : 客户端接收返回结果，这个阶段会将客户端上下文数据上报，上报的数据有：traceid=123456，spanId=0.1，appKey=A，method=B.method，start=103，duration=38。

数据处理层

数据处理层的作用就是把数据采集层上报的数据按需计算，然后落地存储供查询使用。

据我所知，数据处理的需求一般分为两类，一类是实时计算需求，一类是离线计算需求。

实时计算需求对计算效率要求比较高，一般要求对收集的链路数据能够在秒级别完成聚合计算，以供实时查询。而离线计算需求对计算效率要求就没那么高了，一般能在小时级别完成链路数据的聚合计算即可，一般用作数据汇总统计。针对这两类不同的数据处理需求，采用的计算方法和存储也不相同。

• 实时数据处理，针对实时数据处理，一般采用 Storm 或者 Spark Streaming 来对链路数据进行实时聚合加工，存储一般使用 OLTP 数据仓库，比如 HBase，使用 traceId 作为 RowKey，能天然地把一整条调用链聚合在一起，提高查询效率。

• 离线数据处理，针对离线数据处理，一般通过运行 MapReduce 或者 Spark 批处理程序来对链路数据进行离线计算，存储一般使用 Hive。

数据展示层

数据展示层的作用就是将处理后的链路信息以图形化的方式展示给用户。实际项目中主要用到两种图形展示，一种是调用链路图，一种是调用拓扑图。

• 调用链路图

下面以一张 Zipkin 的调用链路图为例，通过这张图可以看出下面几个信息。

a. 服务整体情况：服务总耗时、服务调用的网络深度、每一层经过的系统，以及多少次调用。下图展示的一次调用，总共耗时 209.323ms，经过了 5 个不同的系统模块，调用深度为 7 层，共发生了 24 次系统调用。

b. 每一层的情况：每一层发生了几次调用，以及每一层调用的耗时。

• 调用拓扑图

下面是一张 Pinpoint 的调用拓扑图，通过这张图可以看出系统内都包含哪些应用，它们之间是什么关系，以及依赖调用的 QPS、平均耗时情况。

调用拓扑图是一种全局视野图，在实际项目中，主要用作全局监控，用于发现系统中异常的点，从而快速做出决策。比如，某一个服务突然出现异常，那么在调用链路拓扑图中可以看出对这个服务的调用耗时都变高了，可以用红色的图样标出来，用作监控报警。

补充信息

Kafaka

Apache Kafka 是一个分布式流处理平台，主要用于实时数据管道和数据流应用。它起源于 LinkedIn，后来成为 Apache 软件基金会的顶级项目。Kafka 的魅力在于高吞吐量、低延迟、分布式、并且具有高可扩展性和容错能力。

用一个生动形象的例子来解释 Kafka

想象一下，我们在一个大城市里的报社工作，每天有大量的新闻报道、广告和其他内容需要打印和分发到各个订阅者手中。我们需要一个高效的方法来确保所有的订阅者都能及时收到最新的内容。

Kafka 就像一个中央邮局

Kafka 就像这个城市的中央邮局，它有两个主要角色：

1. 生产者（Producers） ：

   • 这些是新闻记者、广告代理和其他内容创作者，他们不断地将新闻、广告等内容交到邮局。
   • 在 Kafka 中，他们就像将数据记录发送到特定主题（Topic）的生产者。

2. 消费者（Consumers） ：

   • 这些是报纸订阅者, 个人或公司，他们订阅了某些类型的内容，比如新闻、广告等。
   • 在 Kafka 中，他们就像订阅并读取特定主题（Topic）数据的消费者。

中央邮局如何工作？

1. 内容分类（主题，Topic） ：

   • 邮局将不同类型的内容分门别类，例如新闻放在一个分类箱，广告放在另一个分类箱。
   • 在 Kafka 中，这些分类箱就是主题（Topic）。例如，你可以有一个 news 主题来存放新闻内容，一个 ads 主题来存放广告内容。

2. 内容存储（分区，Partition） ：

   • 每个分类箱可能有多个隔层（分区），这样即使是相同类型的内容，也可以并行存储和处理。
   • 在 Kafka 中，主题被分为多个分区（Partitions）。这允许 Kafka 能够高效处理大量并行数据。

3. 内容分发（消费，Consumer） ：

   • 消费者会按照他们的订阅需求，从相应的分类箱中提取内容。比如，新闻订阅者会从新闻分类箱中提取新闻，广告订阅者会从广告分类箱中提取广告。
   • 在 Kafka 中，消费者订阅一个或多个主题，并从中消费数据。
