一、实验目的
1、了解VMware WorkStation Pro；
2、掌握VMware WorkStation Pro的基本应用；
3、掌握VMware ESXi的安装与配置；
4、掌握VMware vSphere Host Client的使用。
二、实验学时
2学时
三、实验类型
验证性
四、实验任务
1、完成VMware Workstation Pro的安装与配置；
2、完成VMware ESXi的安装与配置；
3、使用VMware vSphere Host Client管理ESXi。
五、实验环境
1、硬件
每个人配备计算机1台。（学生可根据自身情况使用个人计算机）。
2、软件
Windows操作系统，或MacOS操作系统。
安装VirtualBox或VMware WorkStation Pro。
安装最新版本的浏览器，建议使用Edge、Chrome等。
3、网络
计算机可以访问互联网。
4、工具
需要预先下载VMware vSphere ESXi 6.7的ISO文件。
六、实验内容
本实验需要创建虚拟机2台，VM配置信息如表1-1所示。
表1-1 虚拟机规划与配置
| 虚拟机配置 | 操作系统配置 |
|---|---|
| 虚拟机名称：Labs-Cloud-ESXi-1内存：8GBCPU：2核硬盘：40GB网卡：1 | 主机名：Labs-Cloud-ESXi-1IP地址：10.10.2.251子网掩码：255.255.255.0网关：10.10.2.254DNS：10.10.2.254 / 8.8.8.8 |
| 虚拟机名称：Labs-Cloud-ESXi-2内存：8GBCPU：2核硬盘：40GB网卡：1 | 主机名：Labs-Cloud-ESXi-2IP地址：10.10.2.252子网掩码：255.255.255.0网关：10.10.2.1DNS：10.10.2.254 / 8.8.8.8 |
1、安装VMware WorkStation Pro
（1）获取VMware WorkStation Pro。VMware WorkStation Pro软件可通过官方网站获取（support.broadcom.com/group/ecx/p…），本任务所使用的版本为17.6.2-24409262。

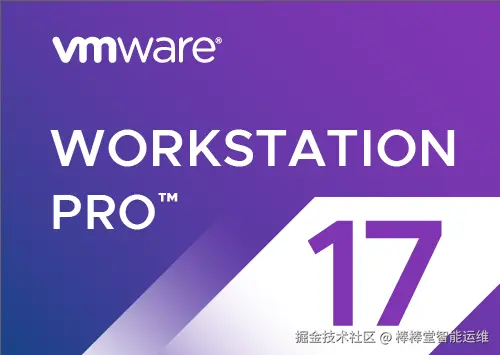

（2）打开安装包“VMware-workstation-full-17.6.2-24409262.exe”，如图1-1所示，进行环境检查。

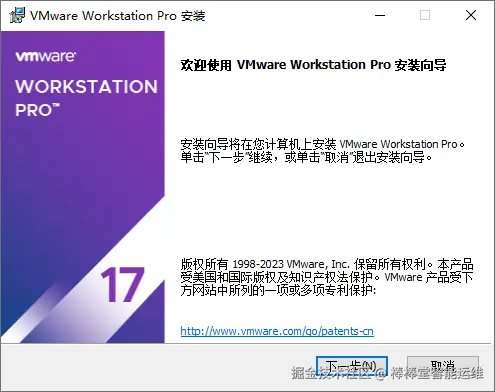

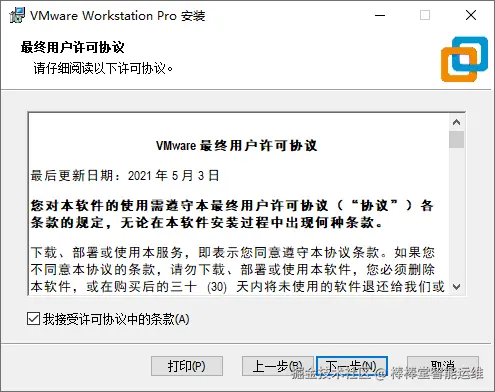

（3）检查完毕后进入安装向导。如图1-2所示；单击【下一步】进入“最终用户许可协议”，阅读“VMware 最终用户许可协议”，选择“我接受许可协议中的条款(A)”，单击【下一步】，如图1-3所示。

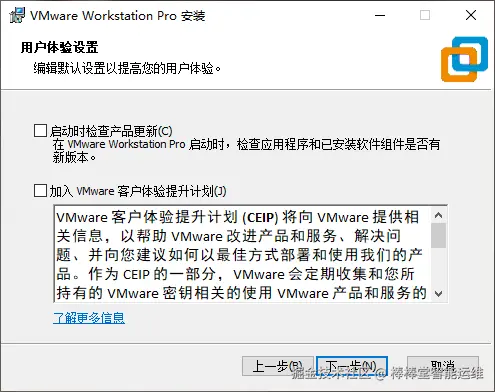

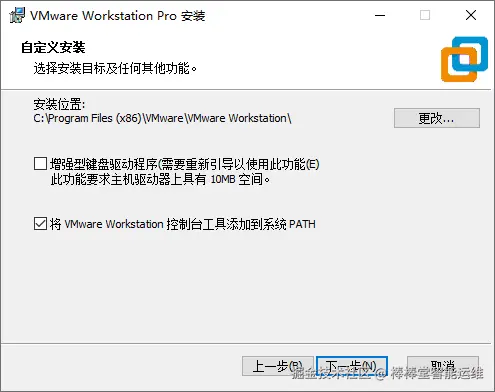

（4）进入“自定义安装”，设置软件安装位置，如图1-4所示；单击【下一步】进入“用户体验设置”，该步骤可根据个人需求进行设置，本实验均取消勾选，单击【下一步】，如图1-5所示。

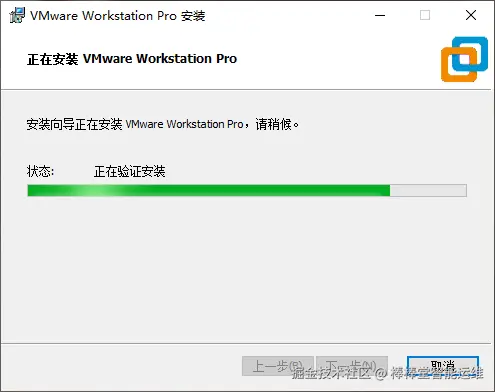

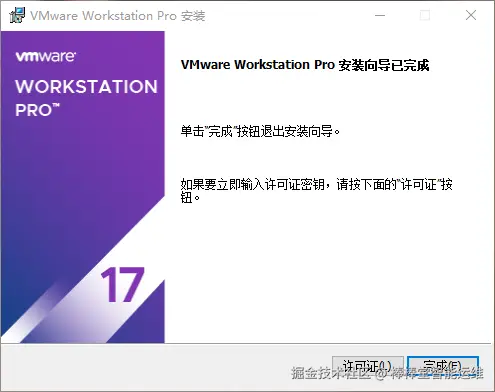

（5）安装系统提示进行安装，等待安装完成，如图1-6所示，安装向导完成后，其操作界面如图1-7所示。

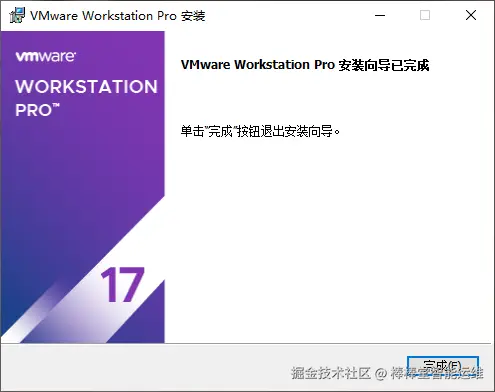

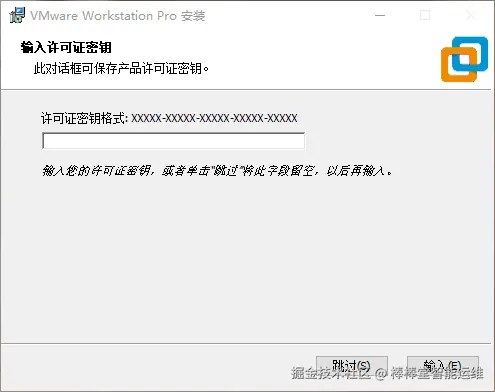

（6）单击【许可证】进入到许可证输入界面，单击【跳过】，如图1-8所示；单击【完成】即可，安装完成如图1-9所示。
2、配置VMware WorkStation Pro网络

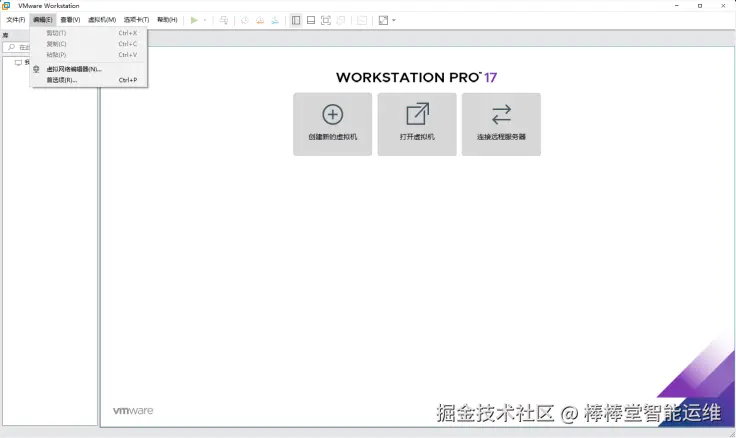

（1）打开VMware Workstation Pro软件，进入主界面，单击“编辑”选择【虚拟网络编辑器】，如图1-10所示。

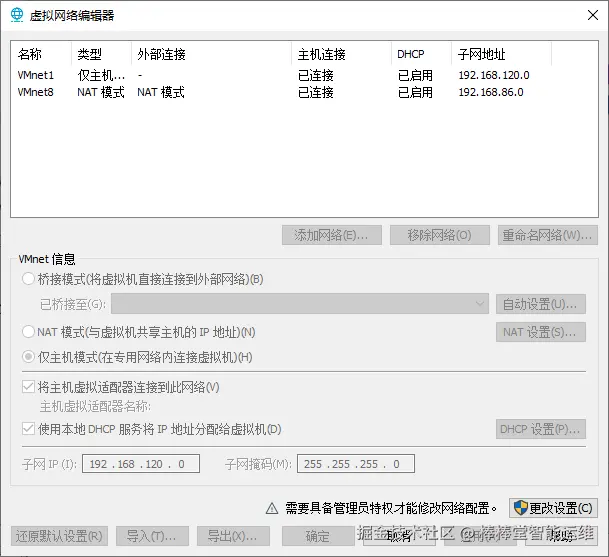

（2）VMware Workstation Pro安装完成后，默认安装了两个虚拟网卡VMnet1和VMnet8。VMnet1为仅主机模式，VMnet8是NAT网卡，用于NAT方式连接网络，如图1-11所示。

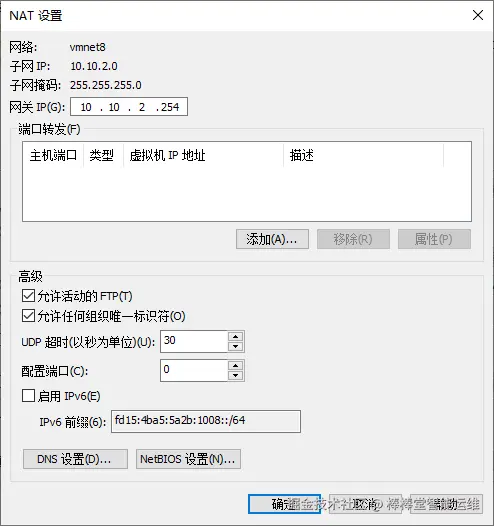

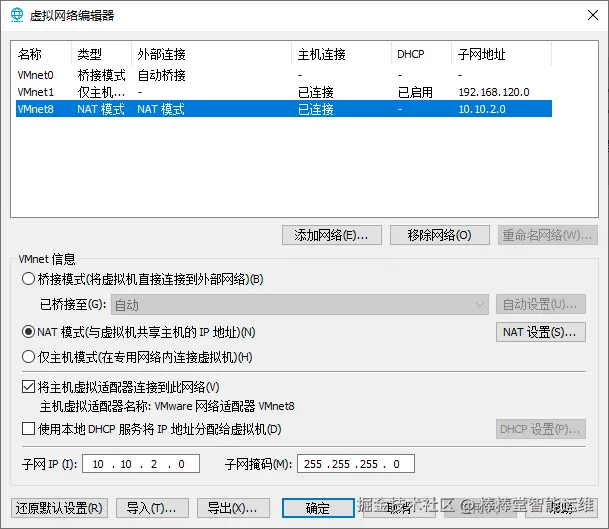

（3）单击【更改设置】，选择VMnet8，修改子网IP为“10.10.2.0”，子网掩码为“255.255.255.0”，勾选“将主机虚拟适配器连接到此网络(V)”,取消勾选“使用本地DHCP服务将IP地址分配给虚拟机(H)”，如图1-12、1-13、1-14所示。

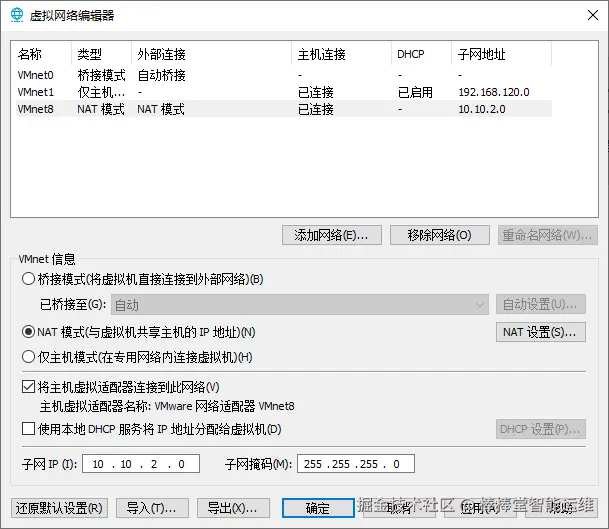

（5）单击【应用(A)】保存配置，如图1-15所示，单击【确定】完成配置。
3、安装VMware vSphere ESXi 6.7
（1）获取ESXi安装介质，可通过官方网站进行获取（www.vmware.com），本实验所使用的版本为VMware-VMvisor-Installer-6.7.0.update03-13006603.x86_64。

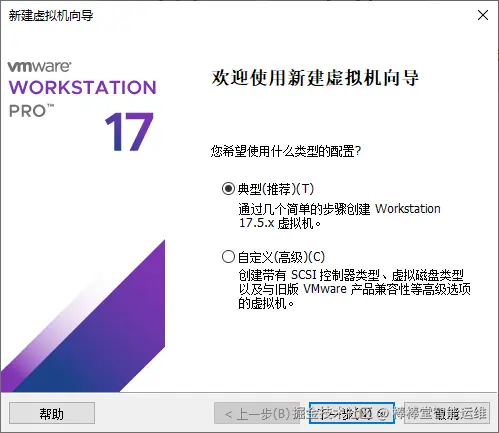

（2）打开VMware Workstation Pro软件，进入其主界面，如图1-16所示；单击【创建虚拟机】进入新建虚拟机向导，如图1-17所示。

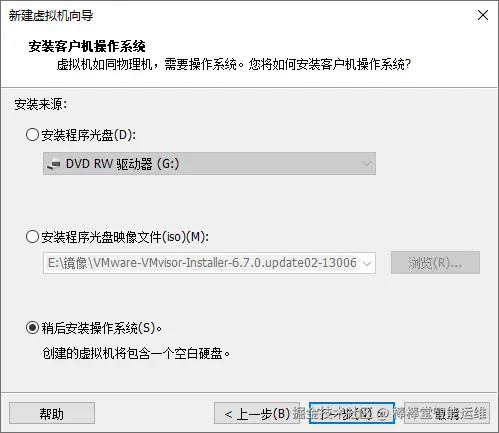

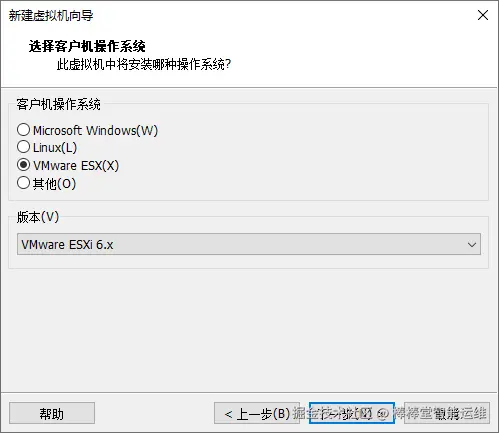

（3）进入“安装客户机操作系统”，设置安装来源为“稍后安装操作系统(S)”，如图1-18所示；单击【下一步】，进入“选择客户机操作系统”，设置客户机操作系统为“VMware ESX(X)”，版本为“VMware ESXi 6.x 及更高版本”，单击【下一步】，如图1-19所示。

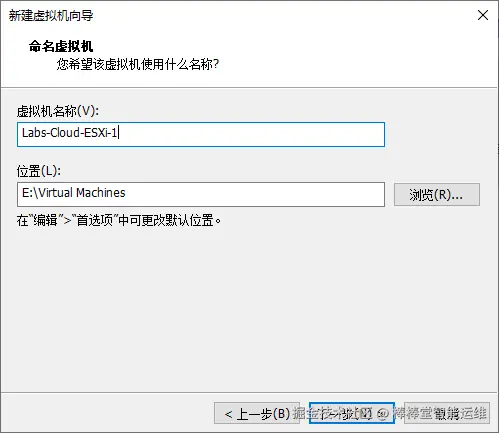

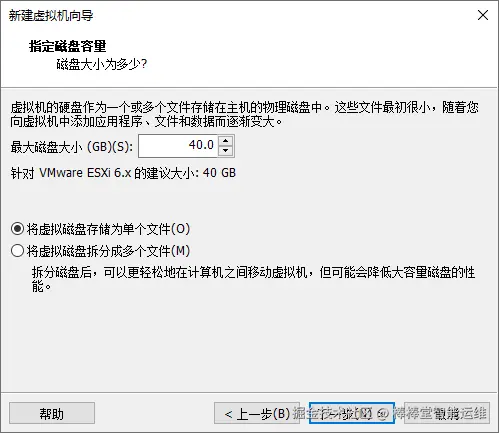

（2）进入“命名虚拟机”，设置虚拟机名称为“Labs-Cloud-ESXi”，根据实际情况设置虚拟机存放位置，如图1-20所示；单击【下一步】，进入“指定磁盘容量”，最大磁盘大小设置为官方建议大小“40GB”。
勾选“将虚拟机存储为单个文件(O)”，单击【下一步】，如图1-21所示。

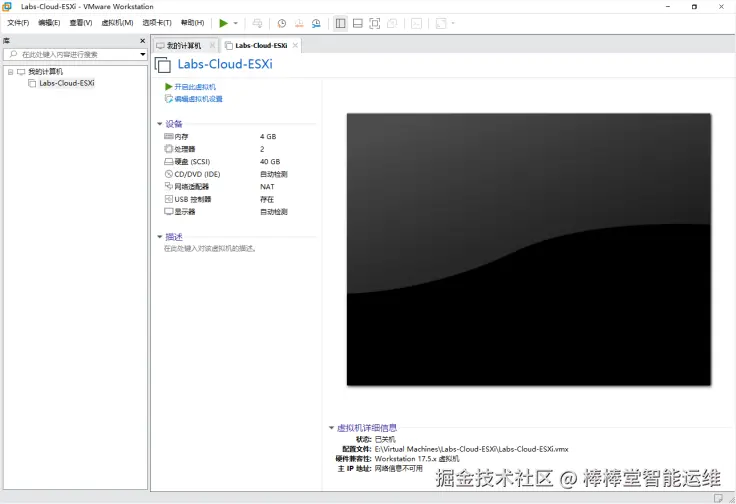

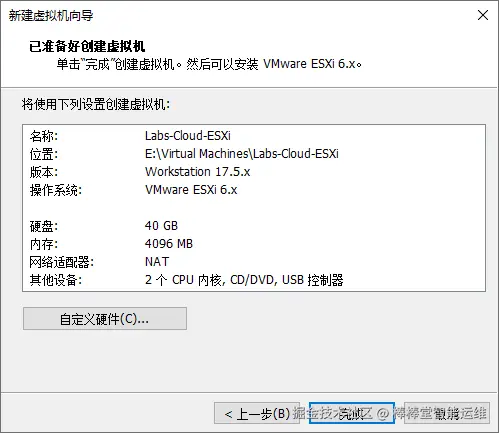

（5）进入“已准备好创建虚拟机”，检查虚拟机配置，如图1-22所示；确认无误后，单击【完成】，如图1-23所示。

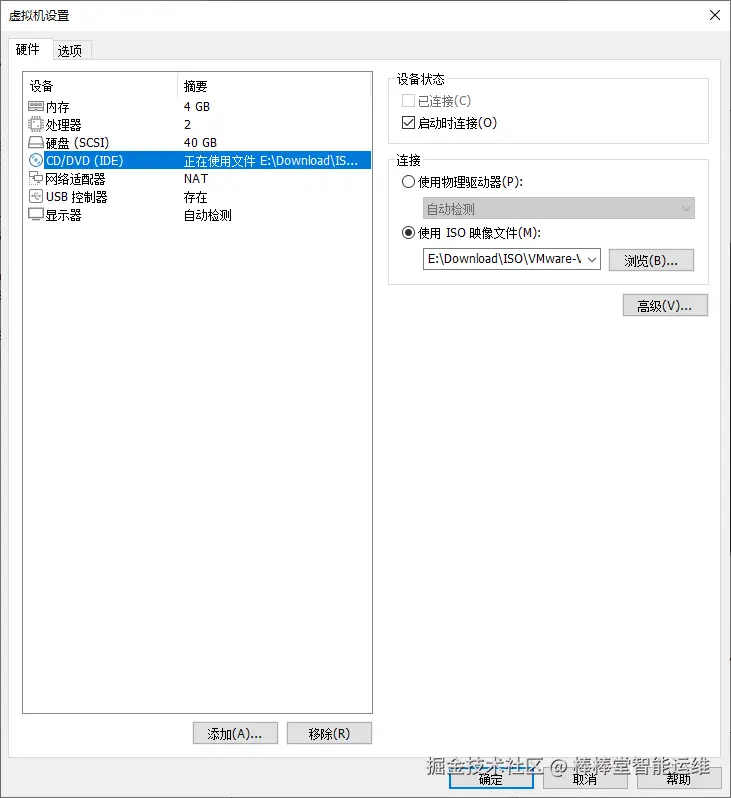

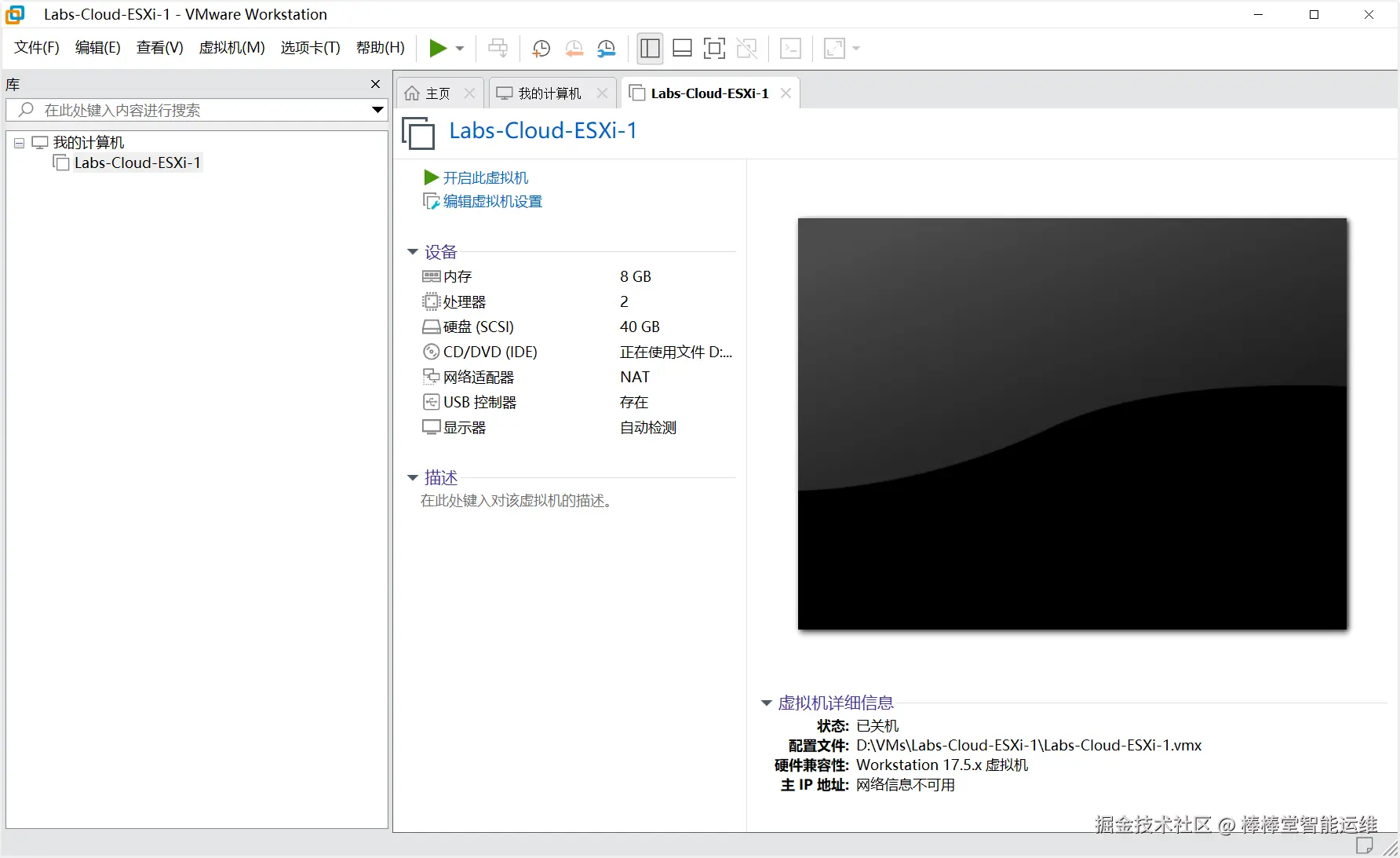

（6）单击【编辑虚拟机设置】，设置内存大小为“8GB”；选择用于安装ESXi的镜像文件“VMware-VMvisor-Installer-6.7.0.update02-13006603.x86_64.iso”，如图1-24所示；单击【确定】，保存虚拟机设置，如图1-25所示。

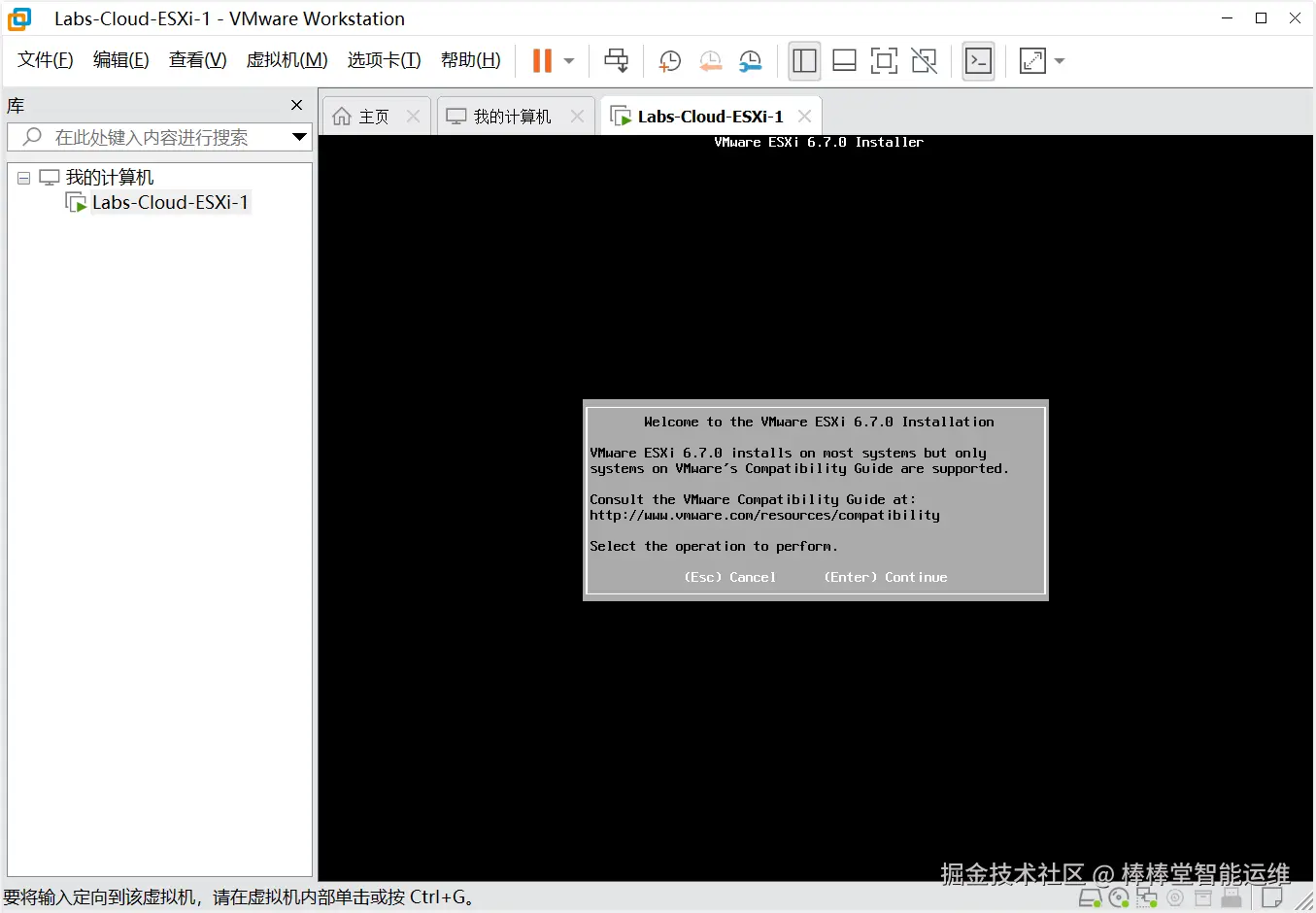

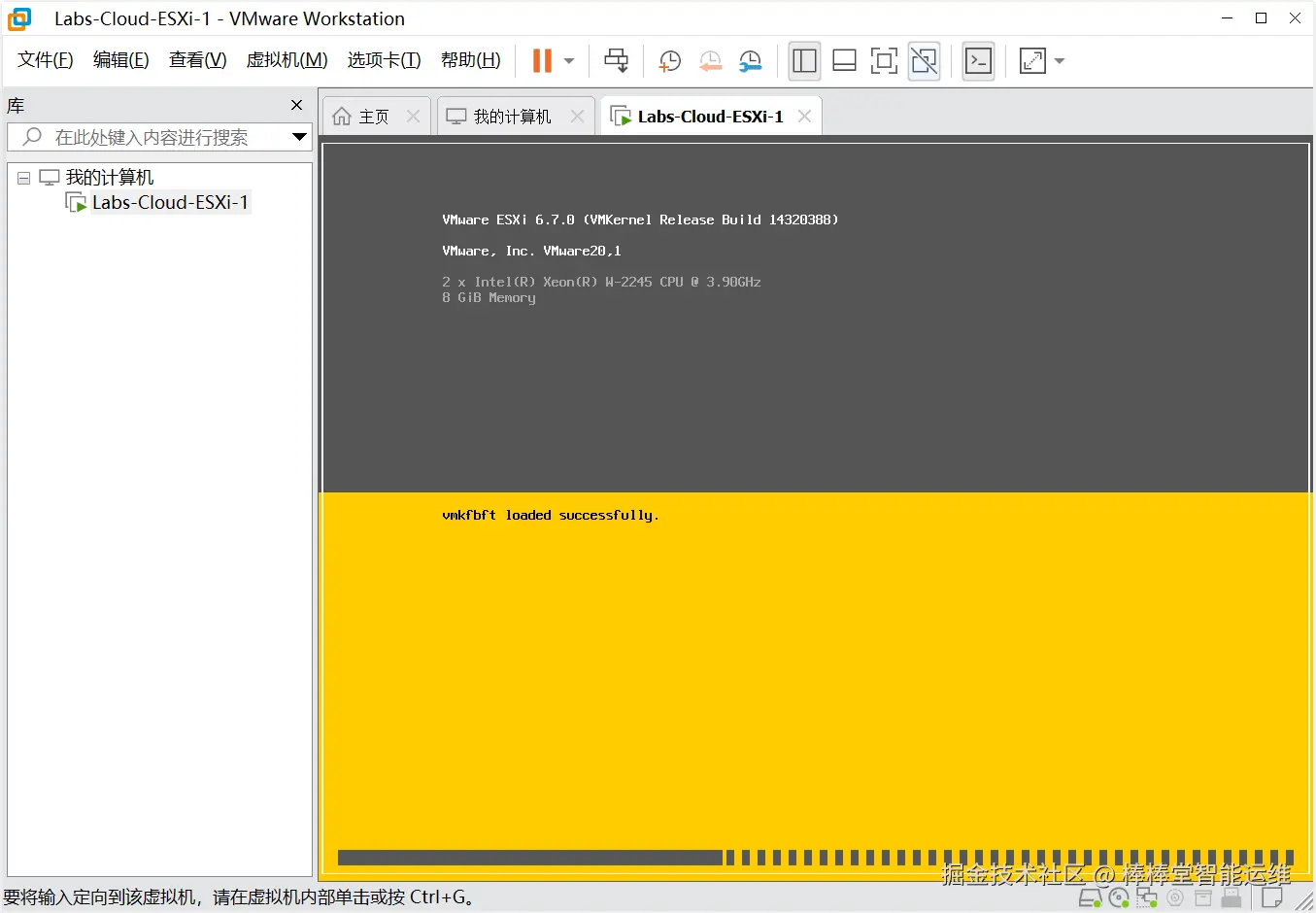

（7）单击【开启此虚拟机】启动虚拟机，进入ESXi安装界面，如图1-26所示；选择“Enter”键继续安装，如图1-27所示。

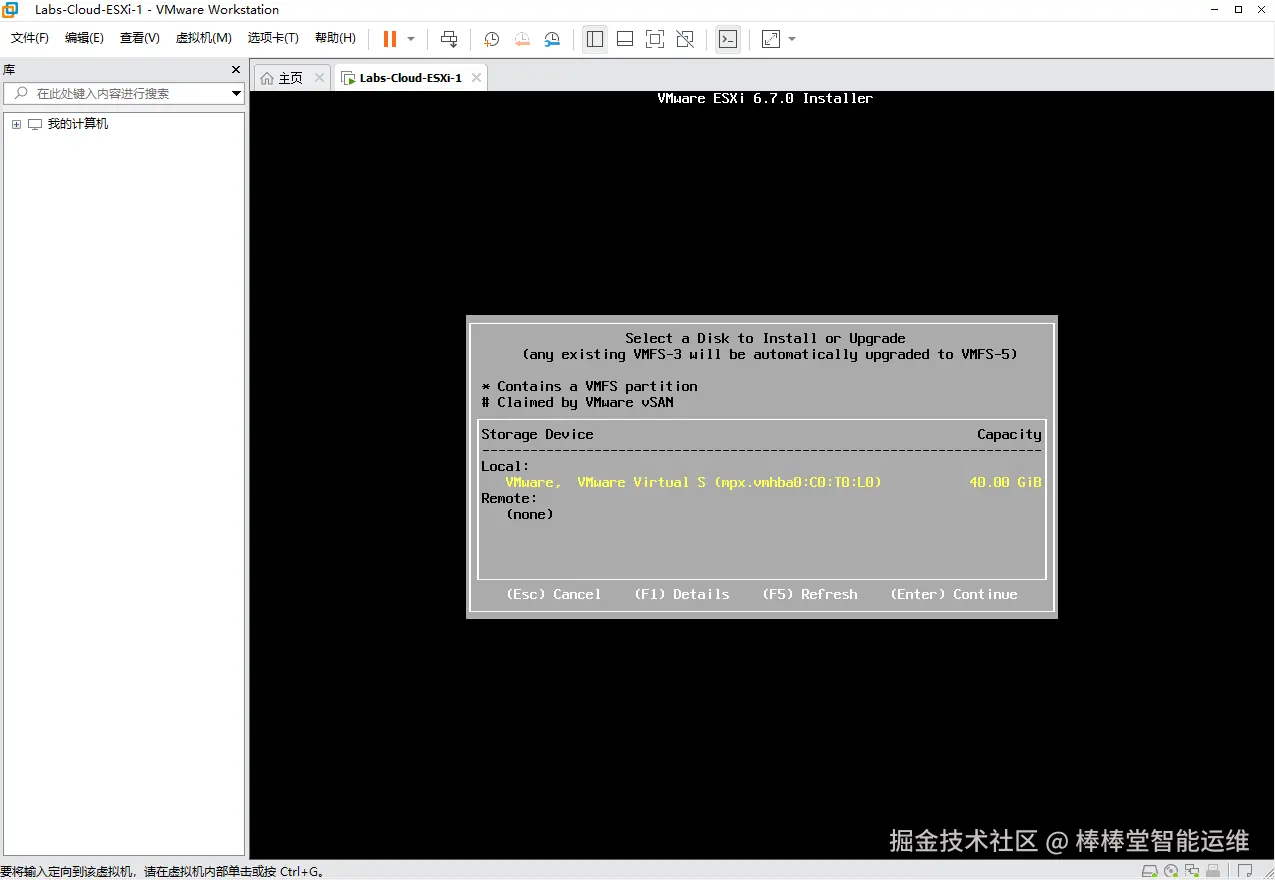

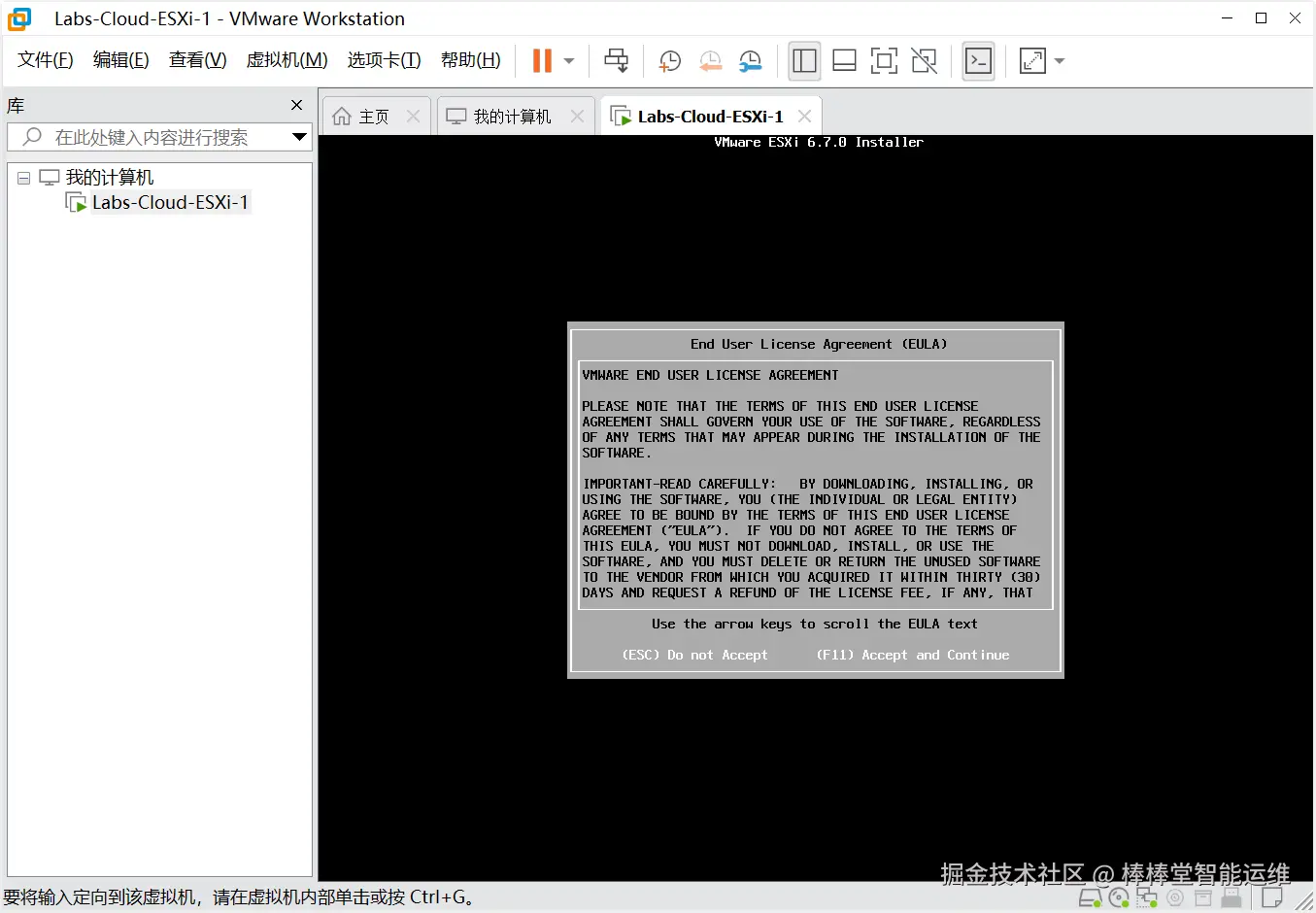

（8）按“F11”键，接受并继续安装，如图1-28所示；选择用于安装ESXi系统磁盘，如图1-29所示，按“Enter”键继续安装。

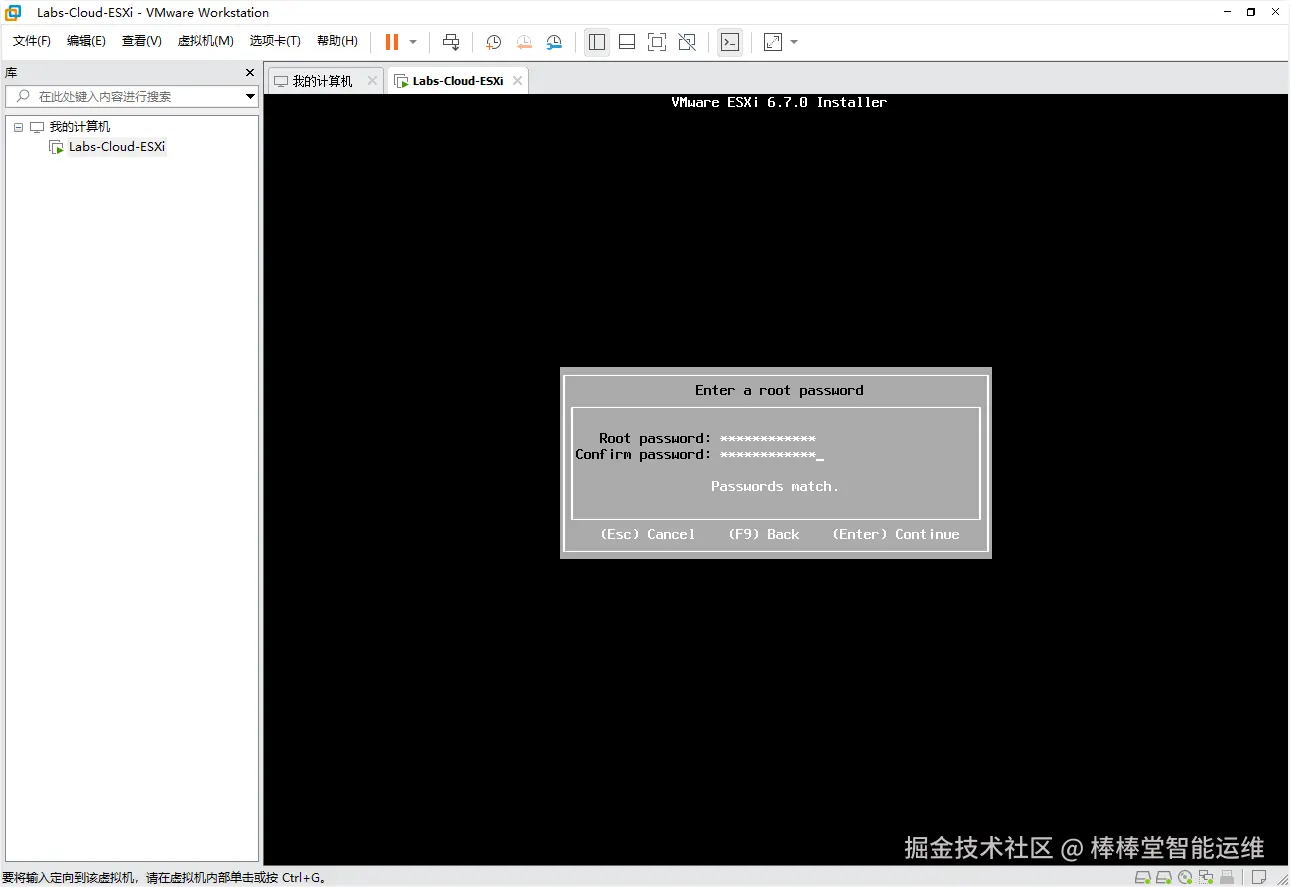

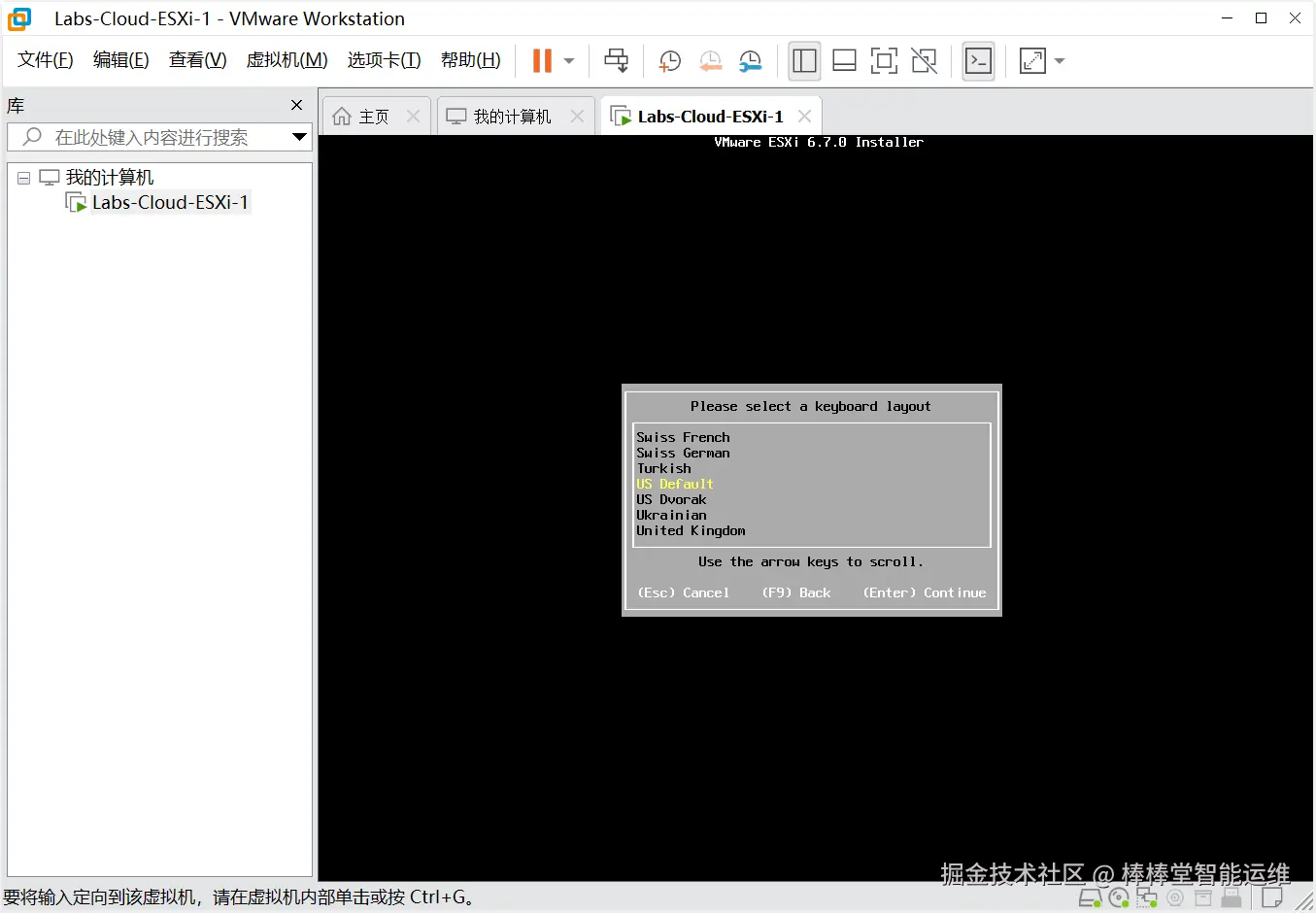

（9）按“Enter”键使用默认键盘布局，如图1-30所示；继续安装，系统提示设置root用户密码，输入（并重复输入）root用户密码，按“Enter”键继续安装（做好记录，确保所设置密码信息不丢失），如图1-31所示。

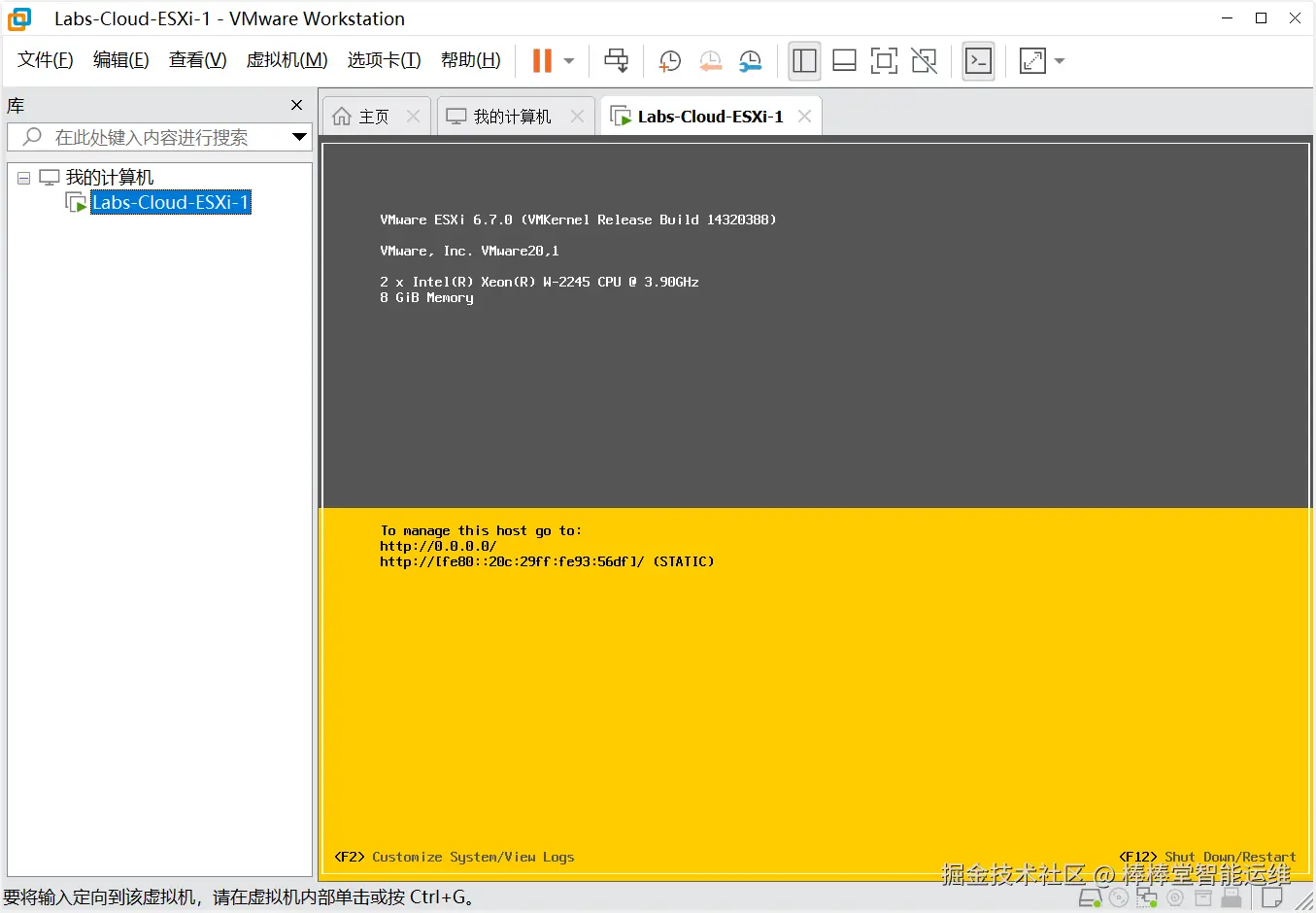

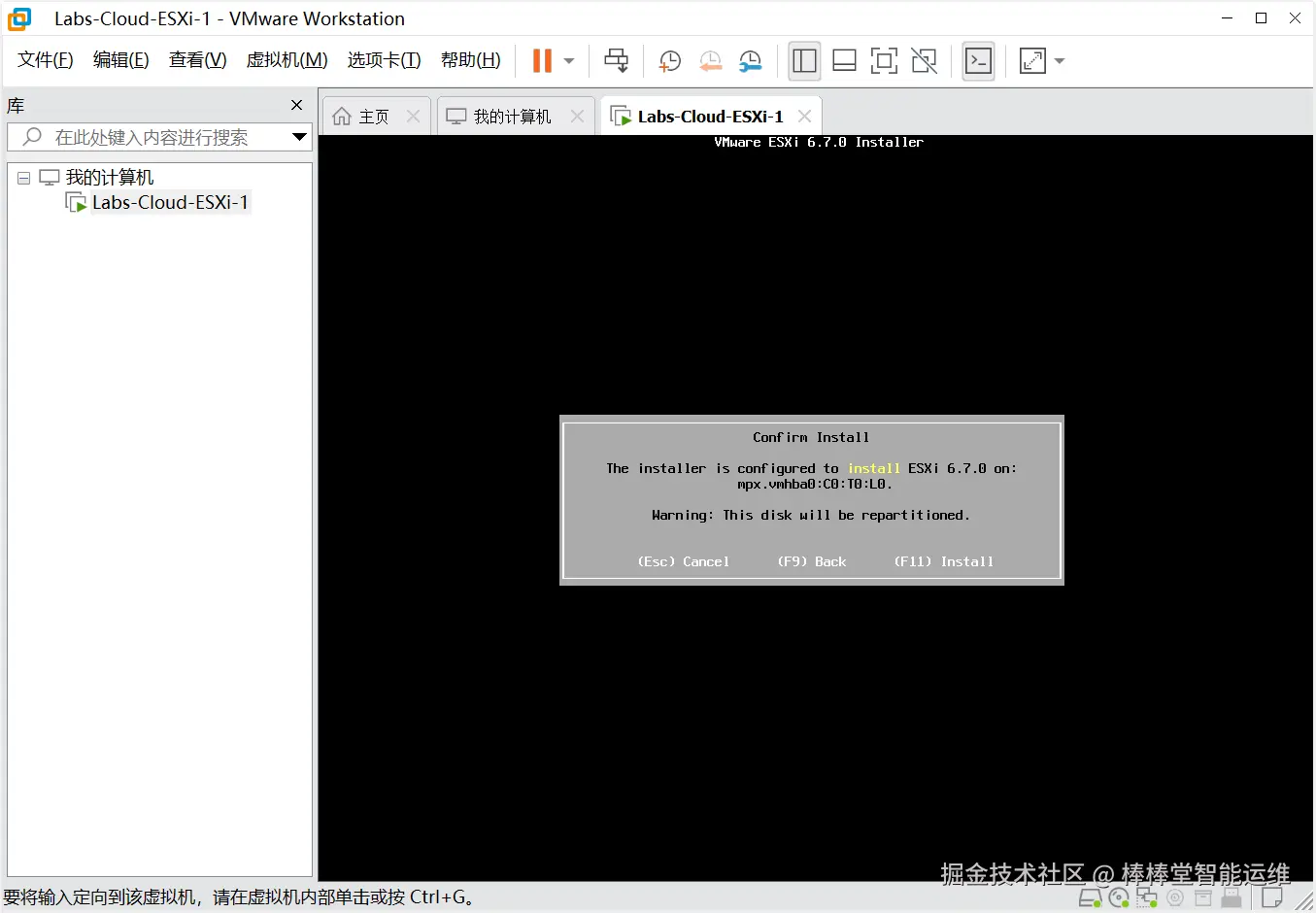

（10）系统提示将在上述选择的磁盘上安装ESXi，如图1-32所示；按“F11”键开始安装，安装时间取决于主机的性能，安装完成后按“Enter”键重启服务器，进入ESXi控制台界面，如图1-33所示。
4、配置VMware vSphere ESXi 网络

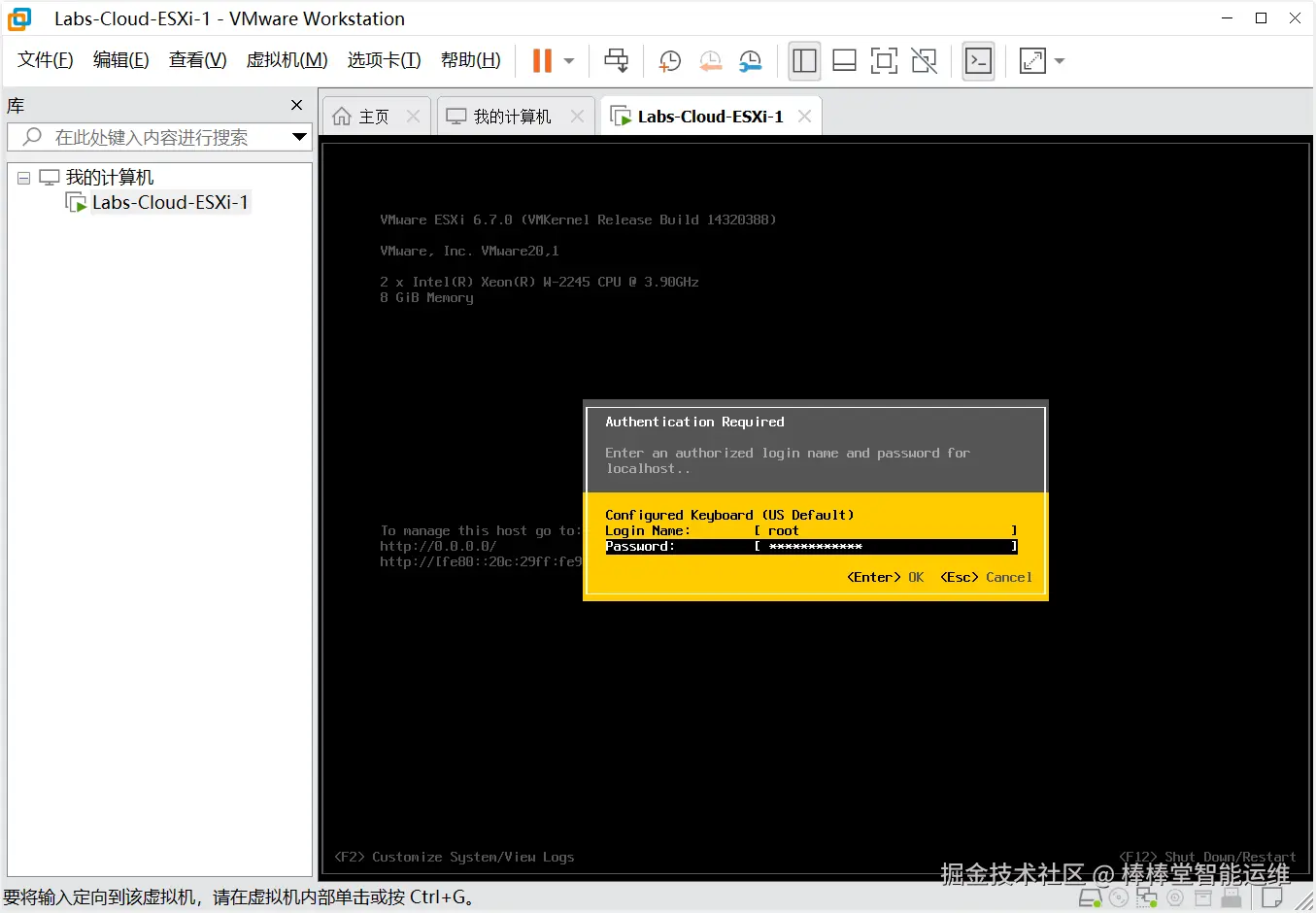

（1）在ESXi控制台中按“F2”键，系统提示输入root用户密码进行验证，如图1-34所示，输入完成后按“Enter”键进入主机配置界面，选择“Configure Management Network”手动配置网络。

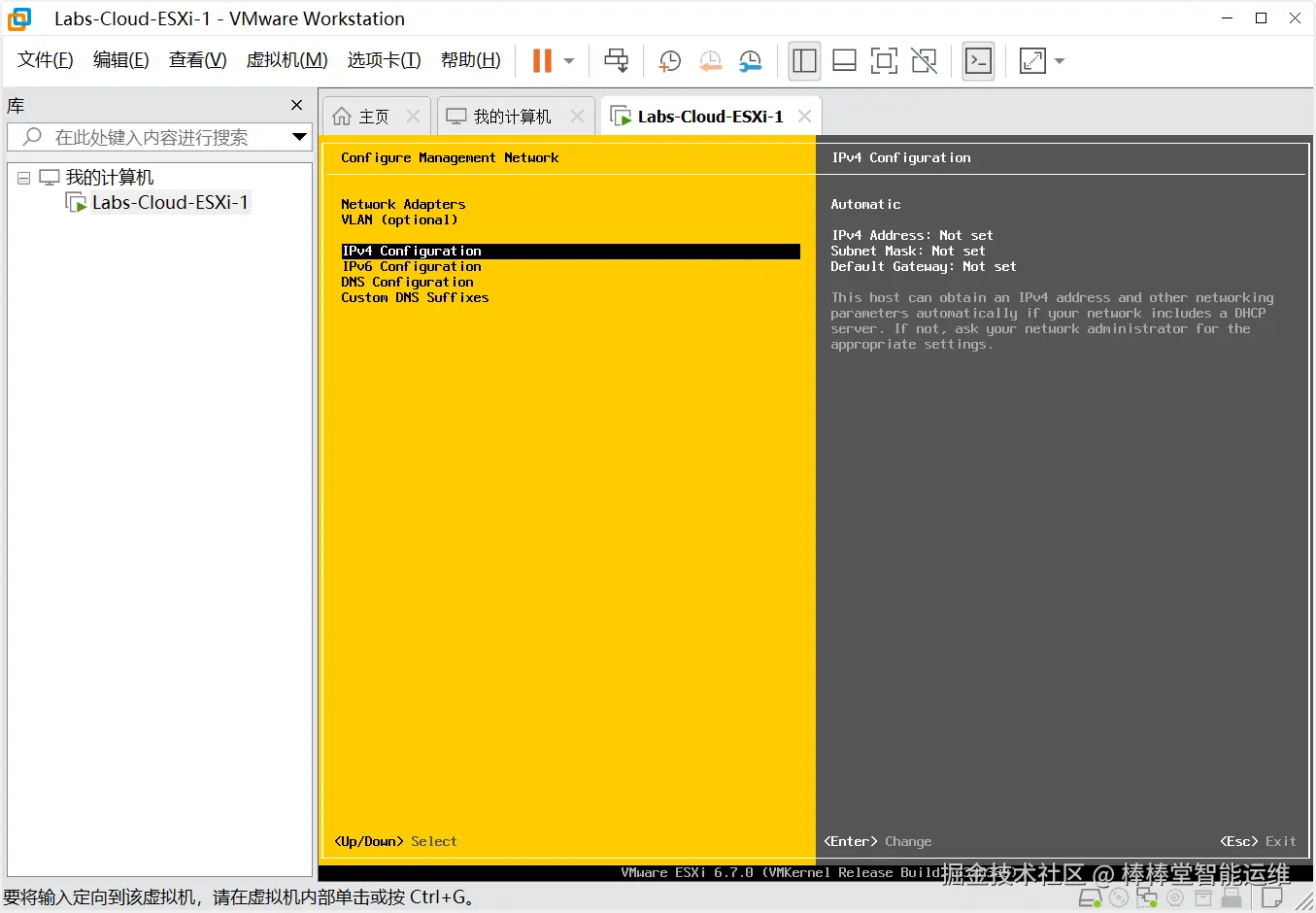

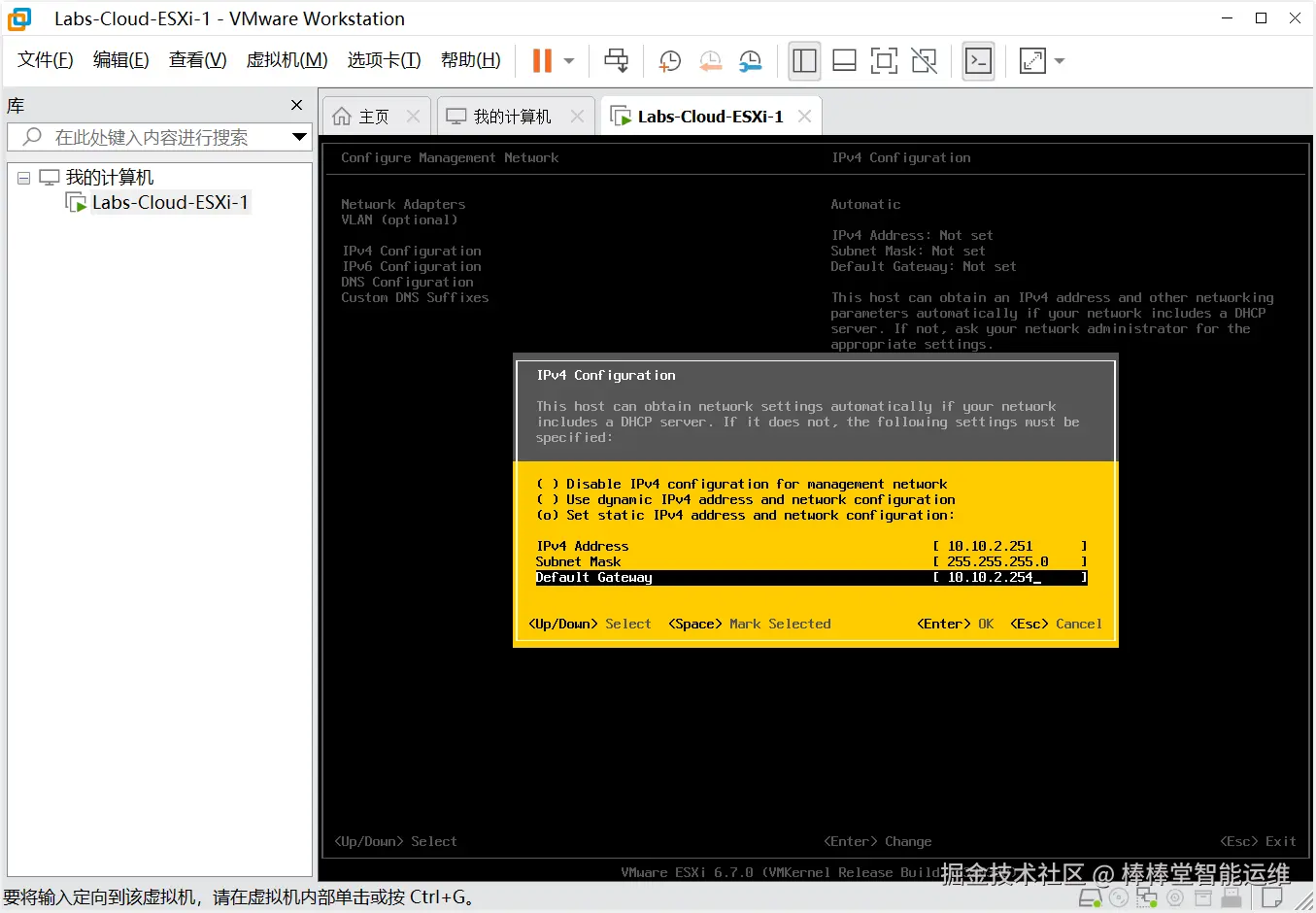

（3）选择“IPv4 Configuration”配置IP地址，按“Enter”键进入配置页面。选择“Set static IPv4 address and network configuration”，手动配置静态IP地址、子网掩码、默认网关，如图1-35、1-36所示，按“Enter”键完成配置。

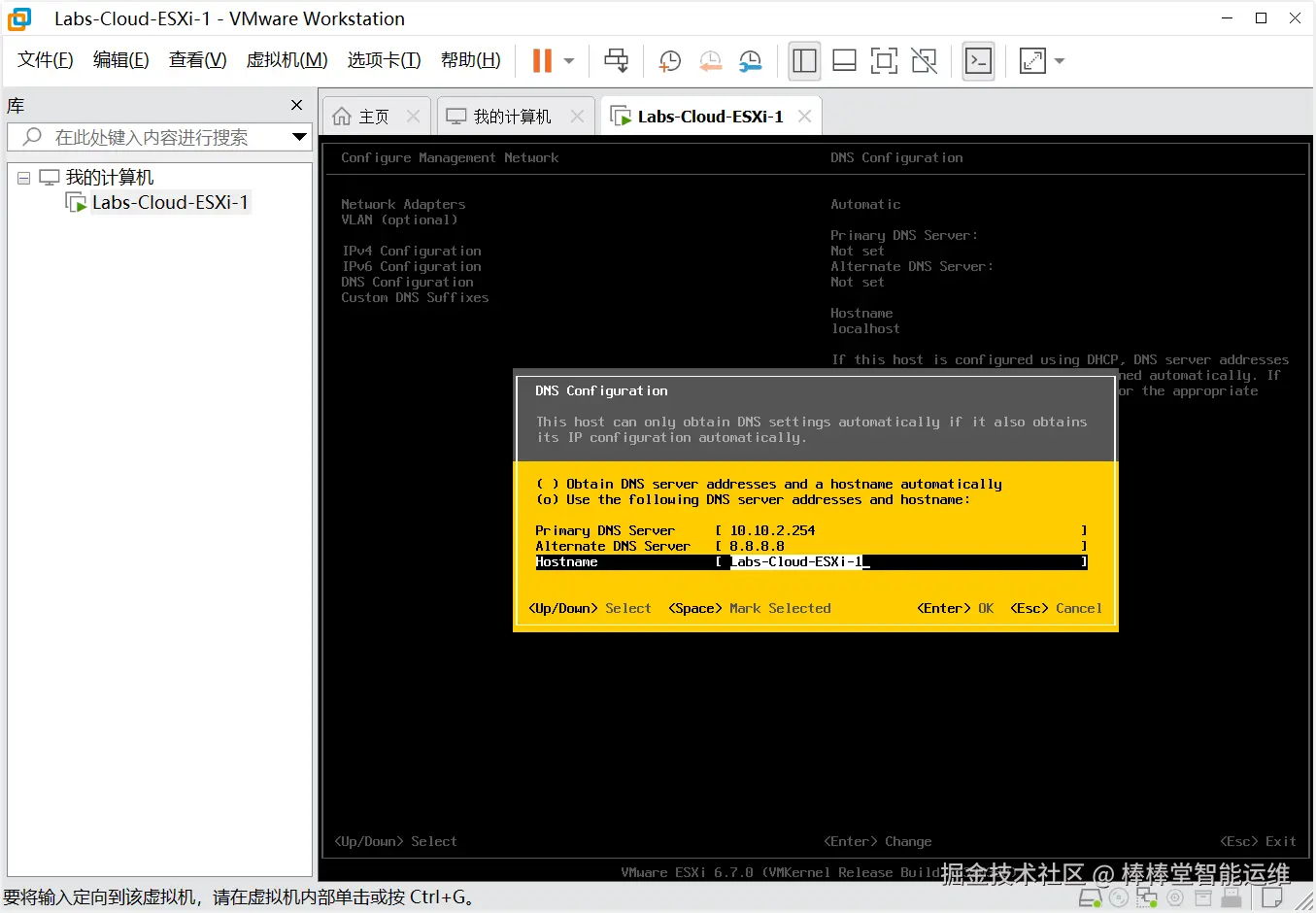

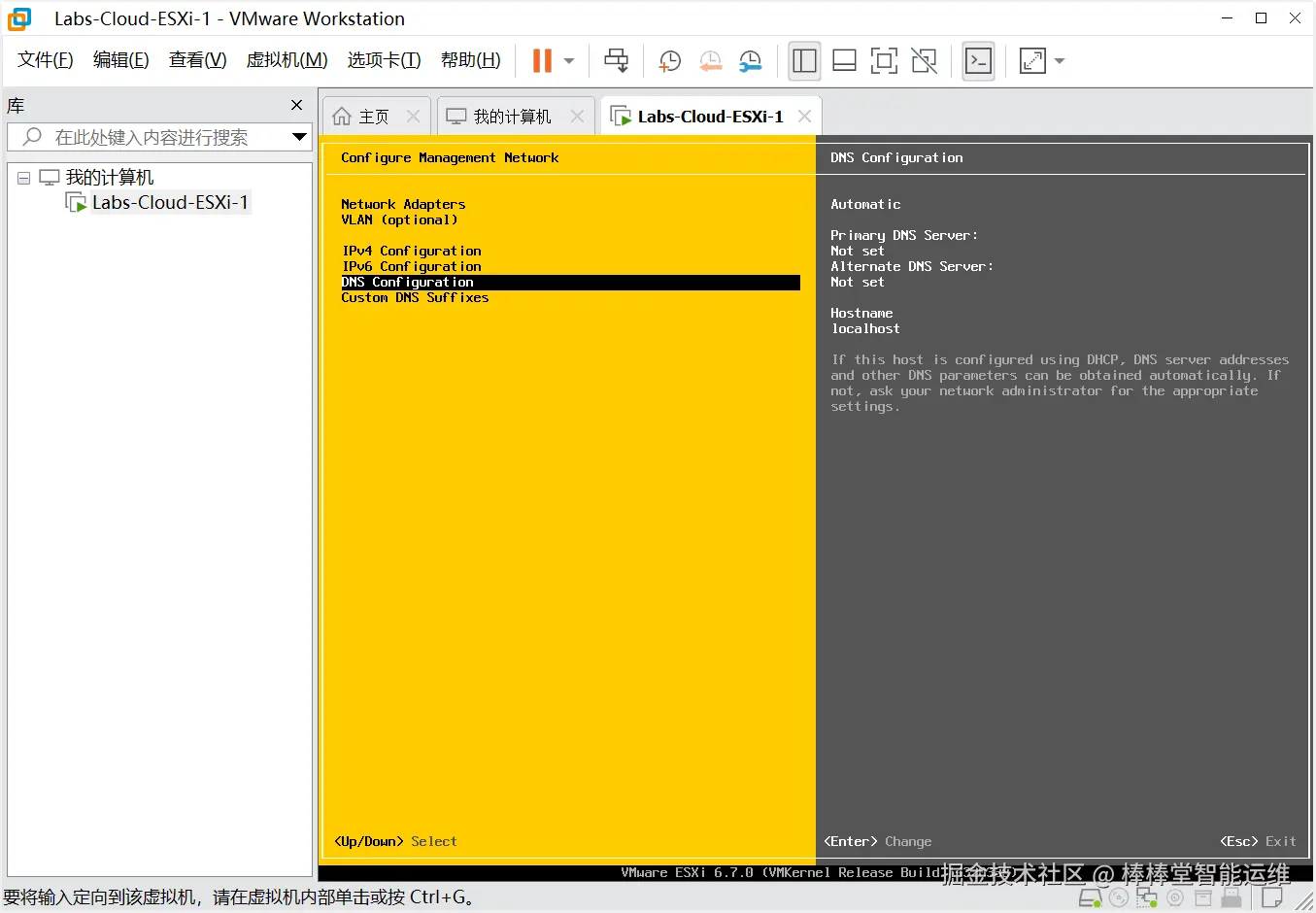

（4）选择“DNS Configuration”配置DNS和Hostname，按“Enter”键进入配置界面。选择“Use the following DNS server addresses and hostname”，手动配置DNS和Hostname，如图1-37、1-38所示，按“Enter”键完成配置。

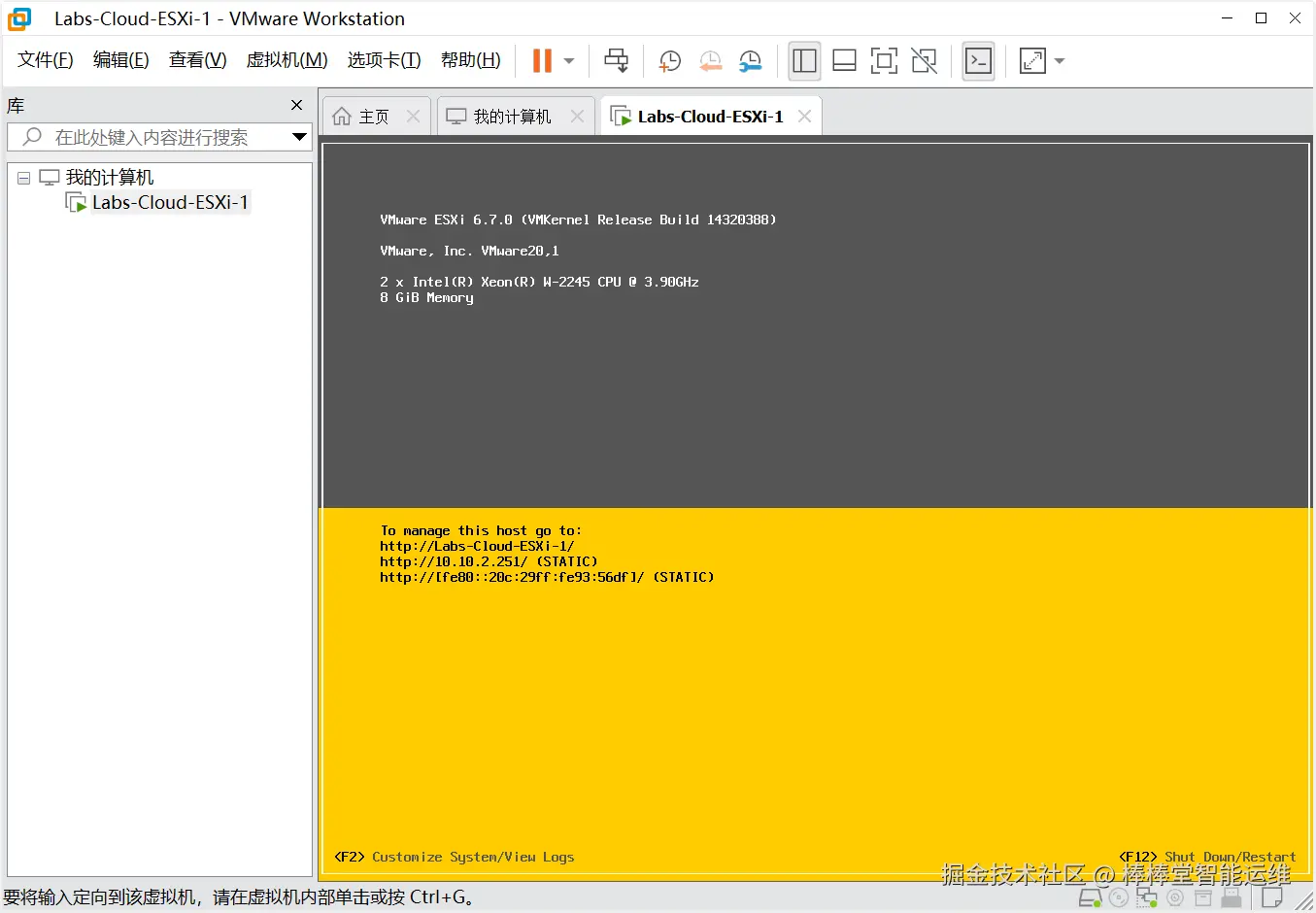

（5）配置完成后，按“Esc”键退出，根据系统提示按“Y”键保存配置，保存退出后，配置如图1-39所示。
5、使用vSphere Host Client管理ESXi

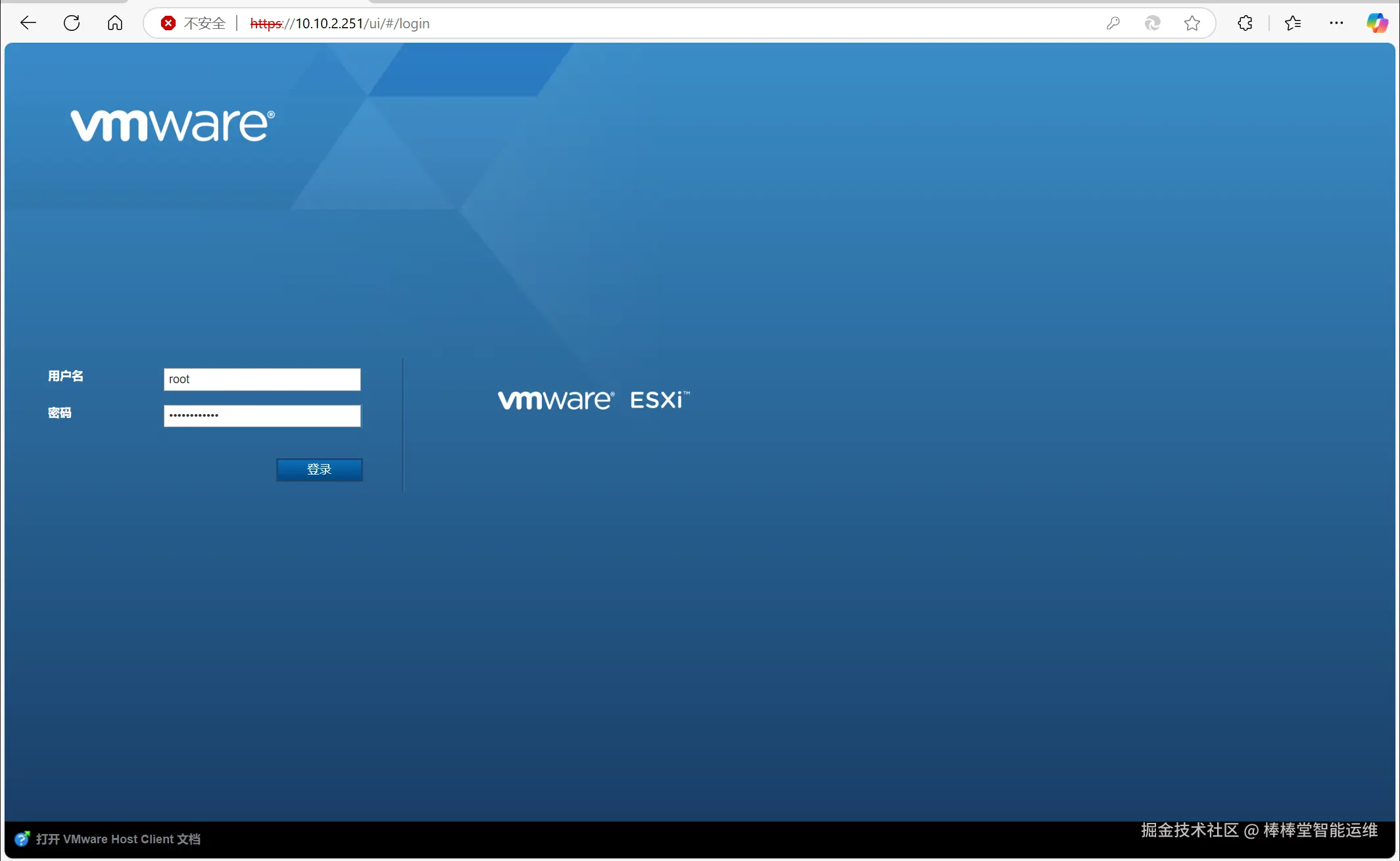

（1）使用Web浏览器访问ESXi主机的管理客户端VMware Host Client，在浏览器中输入“https://10.10.2.250“，进入VMware Host Client登录页面，如图1-40所示。

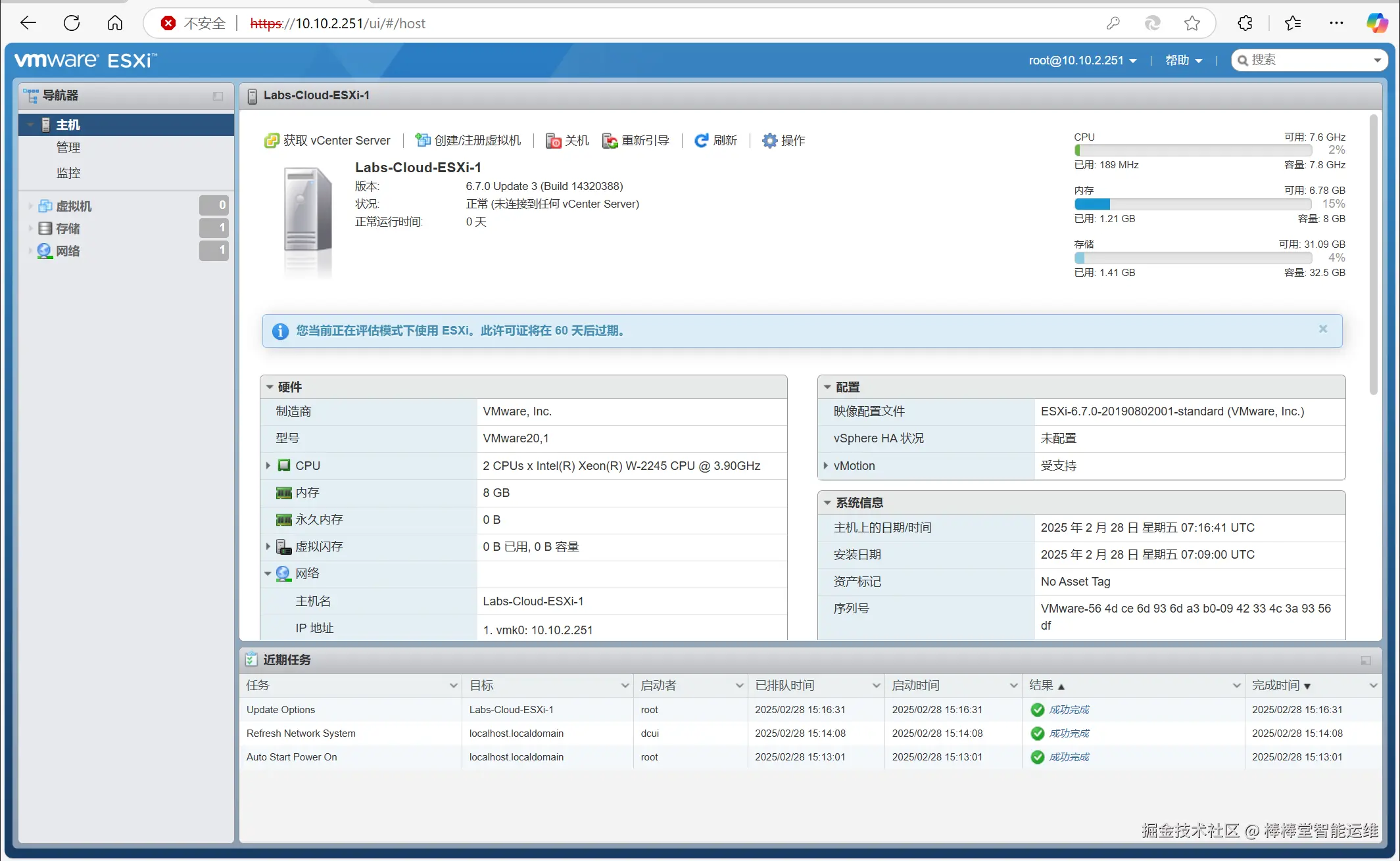

（2）在登录界面输入用户名root和密码，单击【登录】，进入VMware Host Client客户端，如图1-41所示。

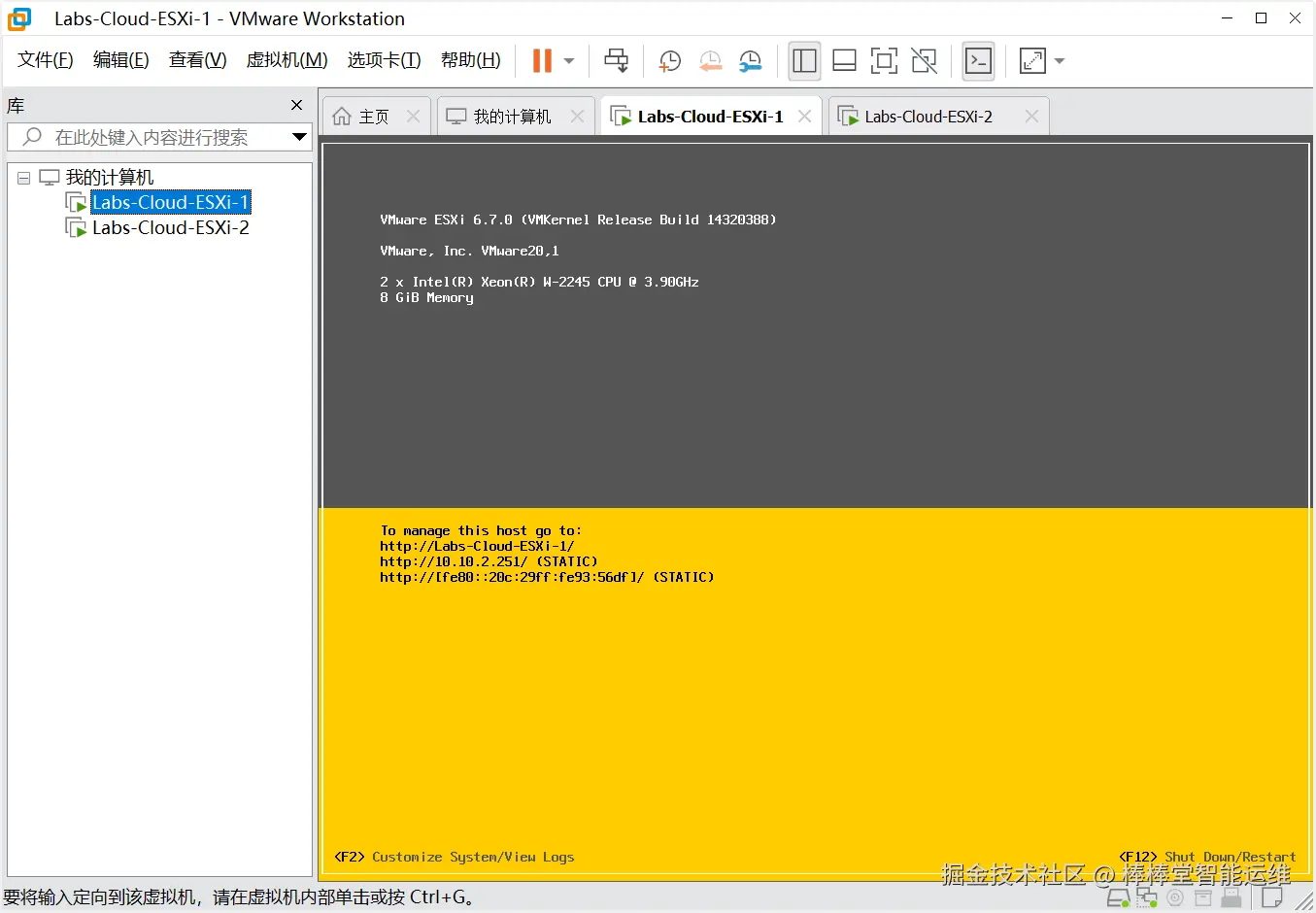

按照《安装VMware vSphere ESXi 6.7》和《配置VMware vSphere ESXi 网络》的步骤，再安装一台ESXi 6.7，为实验二做准备，如图1-42所示。
七、实验讲解
本实验配置讲解视频，访问课程学习平台。
八、实验考核
实验考核为【实验随堂查】。
实验随堂查：每个实验设置3-5考核点，学生现场进行演示和汇报讲解。
1、考核点
本实验随堂查设置3个考核点，具体如下。
考核点1：安装VMware WorkStation Pro并能够实现其网络配置。（30分）
考核点2：安装VMware vSphere ESXi 6.7并能够实现其网络配置。（40分）
考核点3：对虚拟机的仅主机、桥接、NAT三种网络连接模式进行简单介绍（三种模式的区别）。（40分）
2、考核方式
每位学生独立进行考核，学生演示实验成果，并回答教师1-2个问题的提问。
由教师进行评分。
