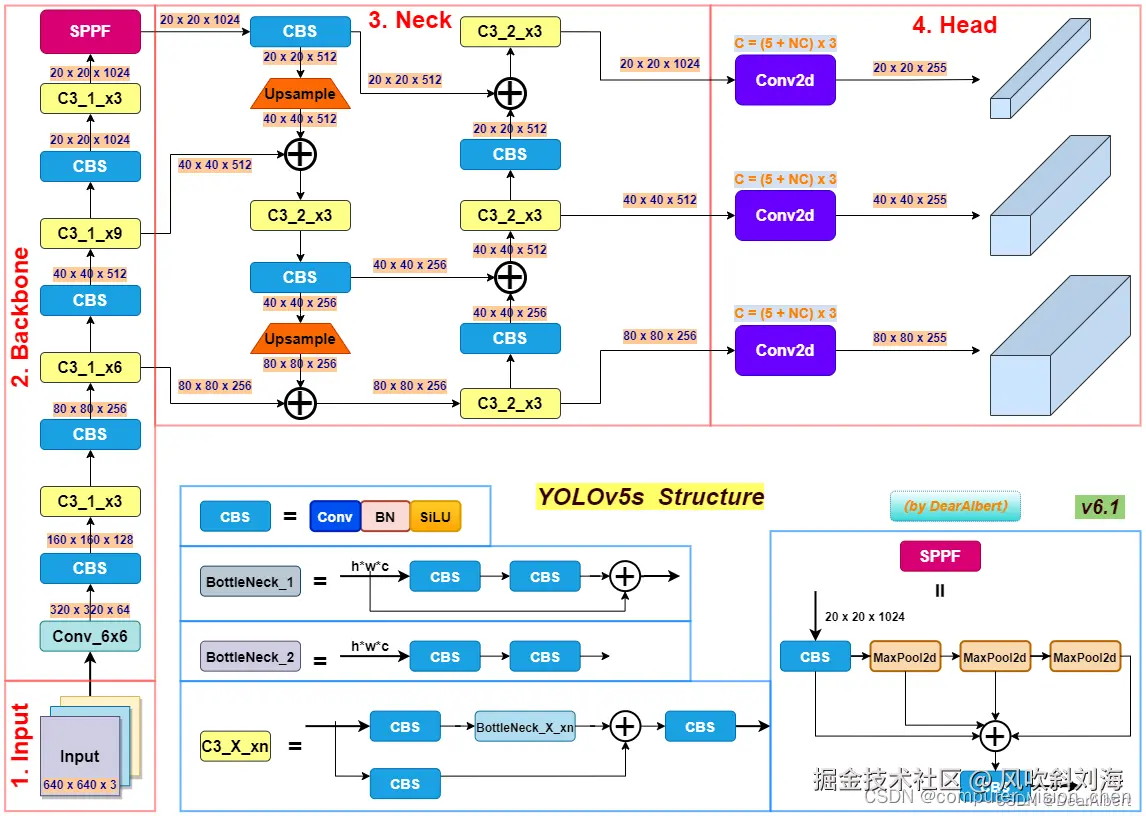

Yolov5s 6.0版网络架构


1. 基础组件

Focus 2023年yolov5的focus被替换成了6x6卷积层.

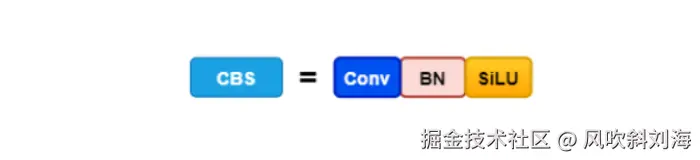

1.1 CBS

CBS


class Conv(nn.Module):
    # Standard convolution with args(ch_in, ch_out, kernel, stride, padding, groups, dilation, activation)
    default_act = nn.SiLU()  # default activation

    def __init__(self, c1, c2, k=1, s=1, p=None, g=1, d=1, act=True):
        super().__init__()
        self.conv = nn.Conv2d(c1, c2, k, s, autopad(k, p, d), groups=g, dilation=d, bias=False)
        self.bn = nn.BatchNorm2d(c2)
        self.act = self.default_act if act is True else act if isinstance(act, nn.Module) else nn.Identity()

    # 正向计算，网络执行的顺序是根据forward函数来决定的
    def forward(self, x):
        # conv卷积 -> bn -> act激活
        return self.act(self.bn(self.conv(x)))

    # 正向融合计算
    def forward_fuse(self, x):
        # 只有卷积和激活
        return self.act(self.conv(x))

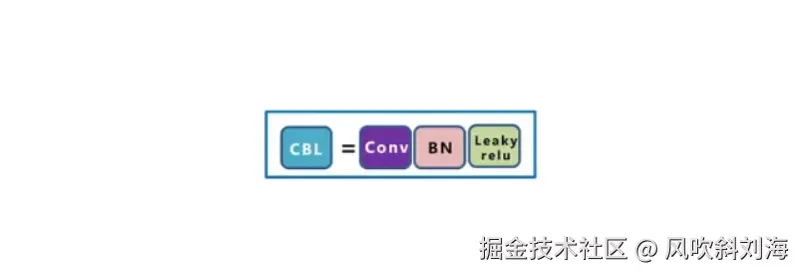

CBL

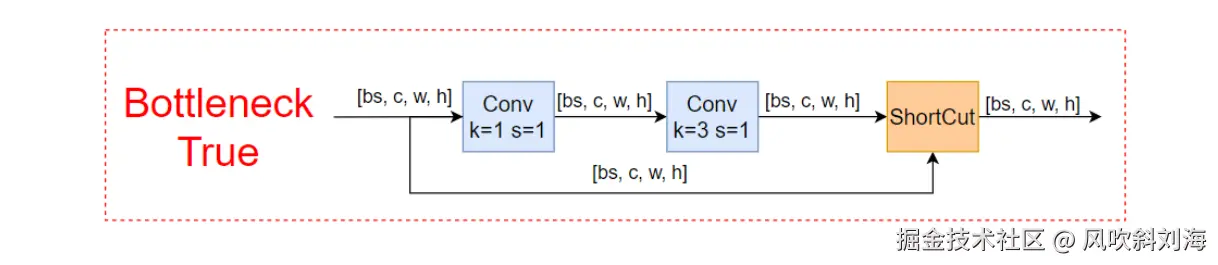

1.2 BottleNeck

class Bottleneck(nn.Module):
    # Standard bottleneck
    def __init__(self, c1, c2, shortcut=True, g=1, e=0.5):  # ch_in, ch_out, shortcut, groups, expansion
        super().__init__()
        c_ = int(c2 * e)  # hidden channels
        self.cv1 = Conv(c1, c_, 1, 1) #这里的Conv就是上面写的CBS
        self.cv2 = Conv(c_, c2, 3, 1, g=g)
        self.add = shortcut and c1 == c2

    def forward(self, x):
        return x + self.cv2(self.cv1(x)) if self.add else self.cv2(self.cv1(x))

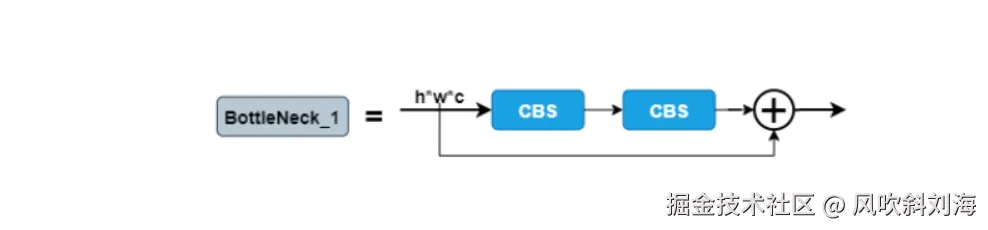

1.2.1 BottleNeck_1

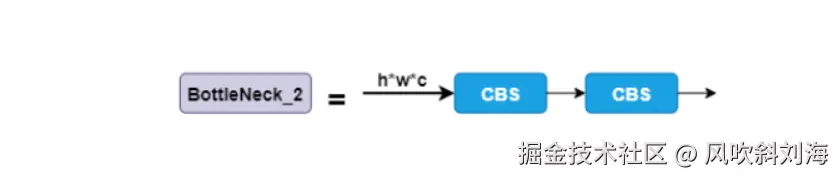

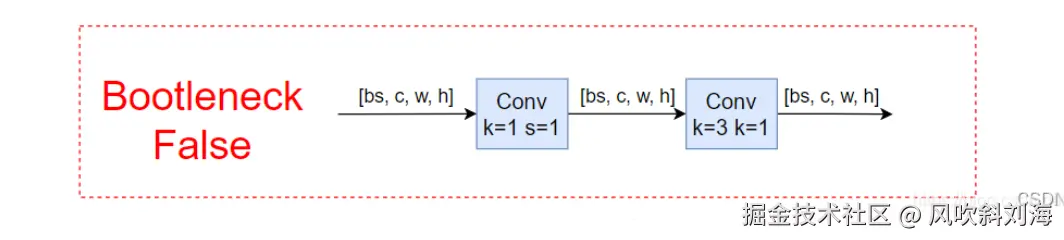

1.2.2 BottleNeck_2

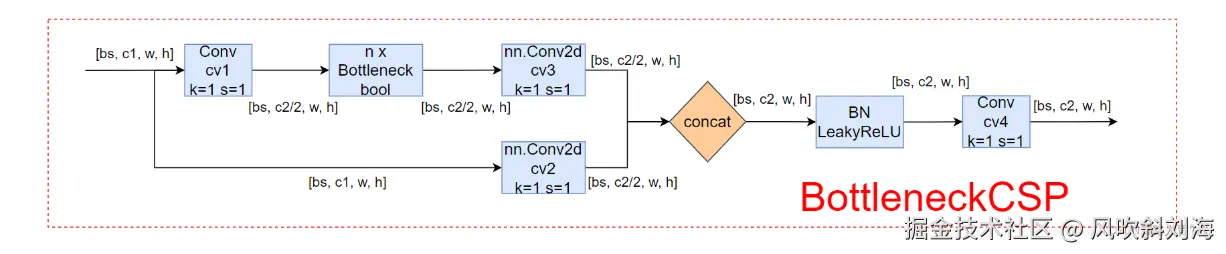

1.3 BottleNeckCSP


BottleneckCSP中cv2和cv3调用的是系统的卷积层，使用concat连接之后，加上BN和激活函数。

CSP结构想在输入block（如Bottleneck）之前，将输入分为两个部分，其中一部分通过block进行计算，另一部分通过卷积计算，再concat。

主要作用是加强CNN的学习能力、减少内存消耗，减少计算瓶颈，现在的网络大多计算代价昂贵，不利于工业落地。

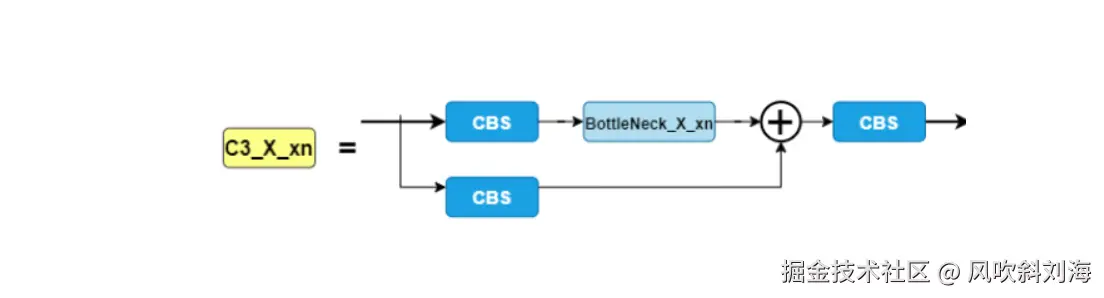

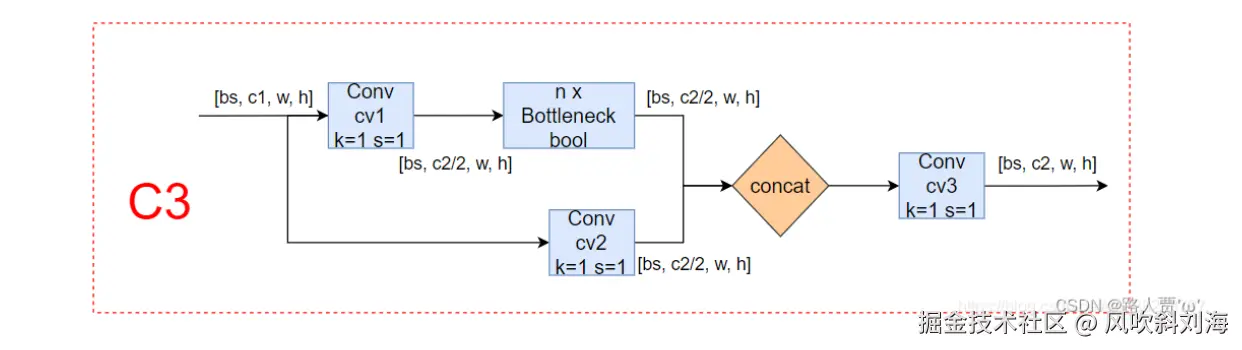

1.4 C3

3代表三个卷积 image.png


C3是一种简化版的BottleneckCSP，模块和BotttleneckCSP模块类似，但是少了一个Conv模块，只有3个卷积，可以减少参数，所以取名C3。

BottleneckCSP中cv2和cv3调用的是系统的卷积层，使用concat连接之后加上BN层和激活函数。C3则直接使用了CBS。

class C3(nn.Module):
    # CSP Bottleneck with 3 convolutions
    def __init__(self, c1, c2, n=1, shortcut=True, g=1, e=0.5):  # ch_in, ch_out, number, shortcut, groups, expansion
        super().__init__()
        c_ = int(c2 * e)  # hidden channels
        self.cv1 = Conv(c1, c_, 1, 1)
        self.cv2 = Conv(c1, c_, 1, 1)
        self.cv3 = Conv(2 * c_, c2, 1)  # optional act=FReLU(c2)
        self.m = nn.Sequential(*(Bottleneck(c_, c_, shortcut, g, e=1.0) for _ in range(n)))

    def forward(self, x):
        return self.cv3(torch.cat((self.m(self.cv1(x)), self.cv2(x)), 1))

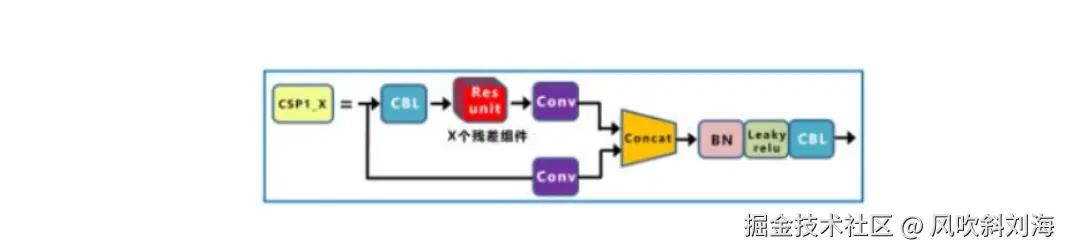

CSP1_X

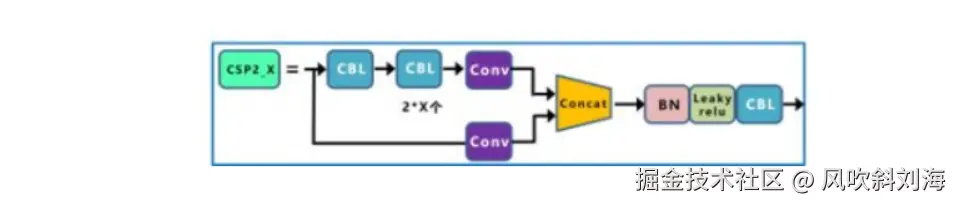

CSP2_X


1.5 SPP

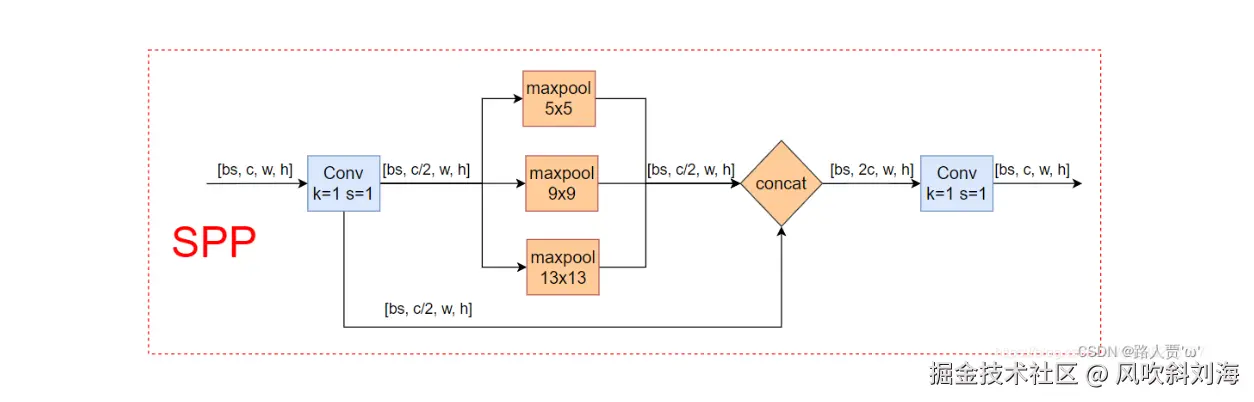

SPP

SPP空间金字塔池化，用在骨干网络收尾阶段，用于融合多尺度特征。由何凯明等大陆提出，这个模块的主要作用是为了将更多不同分辨率的特征进行融合，得到更多的信息。 image.png

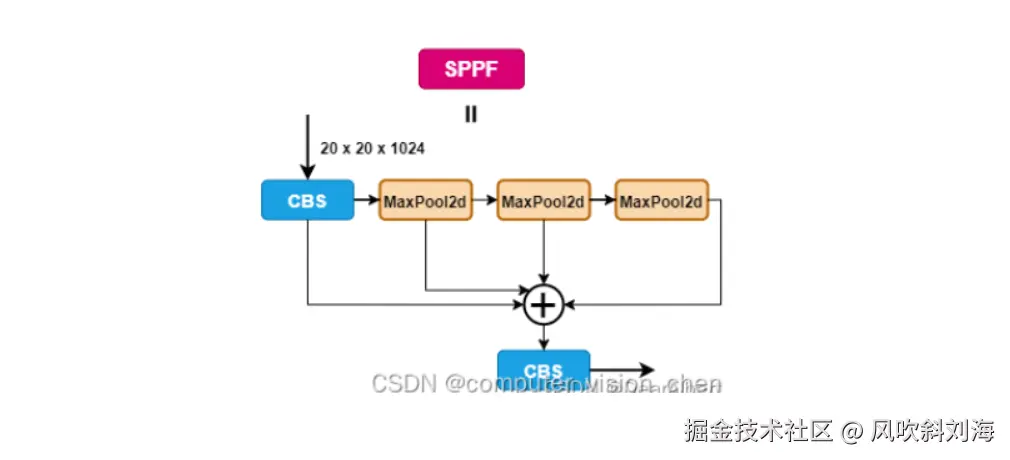

SPPF

SPPF是快速版的空间金字塔池化 image.png SPPF是快速版的空间金字塔池化

池化尺寸等价于：5、9、13和原来一样，但是运算量从52+92+132=2755^2 + 9^2 + 13^2 = 275减少到了3∗52=753*5^2 =75。

比spp更快，缓解多尺度问题

yaml文件

[from, number, module, args]

  • from：当前模块的输入来自哪一层的输出，-1表示将上一层的输出当作自己的输入。第0层的-1表示输入的图像
  • number：当前模块的重复次数，实际的重复次数还要由上面的参数depth_multiple共同决定，决定网络模型的深度
  • module：该层模块的名称，会从common.py中调用对应的组件，进行模块化的网络搭建
  • args：类的初始化参数，用于解析作为module的传入参数，会在网络搭建过程中根据不同层进行改变。

2. 输入端：

2.1 Mosaic数据增强

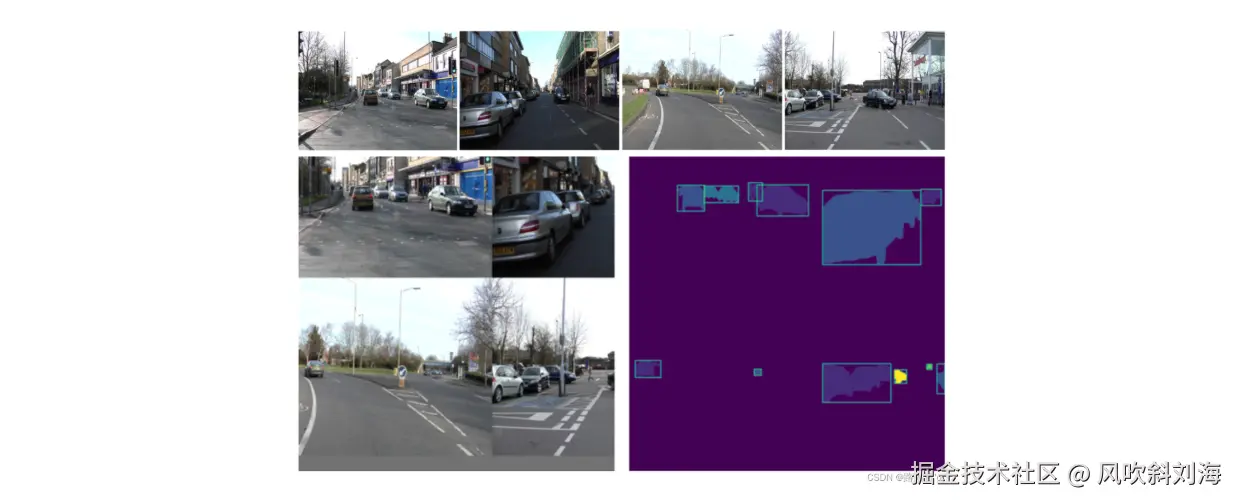

Mosaic数据增强算法将多张图片（一般4张）按照一定比例组合成一张图片，使模型在更小的范围内识别目标。 image.png

2.1.1 步骤

2.1.2 优点：

丰富数据集：随机使用4张图像，随机缩放后随机拼接，增加很多小目标，大大增加了数据多样性 增强鲁棒性：混合四张具有不同语义信息的图片，可以让模型检测超出常规语境的目标 加强批归一化层的效果： 有利于提升小目标检测性能：数据增强图像由四张原始图像拼接而成，这样每张图像会有大概率包含小目标，从而提升了模型的检测能力

2.2 自适应锚框计算

Yolov5在每次训练开始之前，都会根据不同的数据集来自适应计算anchor，在训练时，网络会在anchor的基础上进行预测，输出预测框，再和标签框进行对比，最后就进行梯度的反向传播。

在训练模型时，YOLOv5 会自己学习数据集中的最佳 anchor boxes，而不再需要先离线运行 K-means 算法聚类得到 k 个 anchor box 并修改 head 网络参数。总的来说，YOLOv5 流程简单且自动化了。

2.2.1 计算过程

  1. 获取数据集中所有目标的宽和高
  2. 将每张图片中按照等比例缩放的方式到resize指定大小，保证宽高中的最大值符合指定大小
  3. 将bboxes从相对坐标改成绝对坐标，这里乘以的是缩放后的宽高
  4. 筛选bboxes，保留宽高都大于等于两个像素的bboxes
  5. 使用k-means聚类三方得到n个anchors
  6. 使用遗传算法随机对anchors的宽高进行变异。倘若变异后的效果好，就将变异后的结果赋值给anchors；如果变异后效果变差就跳过，默认变异1000次i。这里是使用anchor_fitness方法计算得到的适应度fitness，然后再进行评估。

2.3 自适应图片缩放

在常用的目标检测算法中，不同的图片长宽都不相同，因此常用的方式是将原始图片统一缩放到一个标准尺寸，再送入检测网络中。

3. Backbone：骨干网络特征提取

Backbone负责提取输入图像的特征。

在Yolov5中，常见的Backbone网络包括CSPDarknet53或ResNet。这些网络都是相对轻量级的，能够在保证较高检测精度的同时，尽可能地减少计算量和内存占用。

其结构主要有Conv模块、C3模块、SPPF模块。

Conv模块主要由卷积层、BN层和激活函数组成。

C3模块则将前面的特征图进行自适应聚合。

SPPF模块通过全局特征与局部特征的加权融合，获取更全面的空间信息

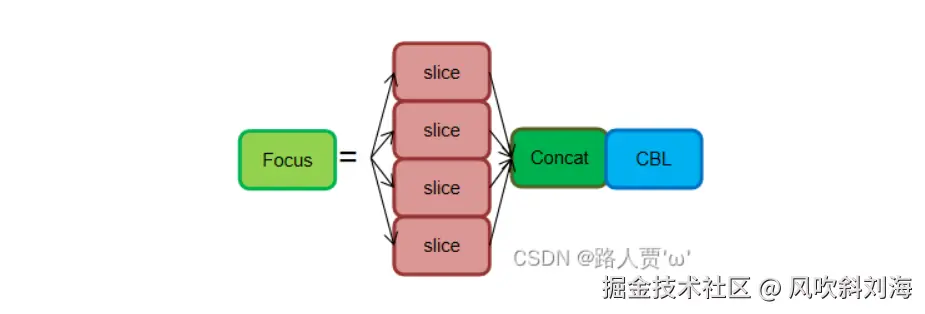

3.1 Focus

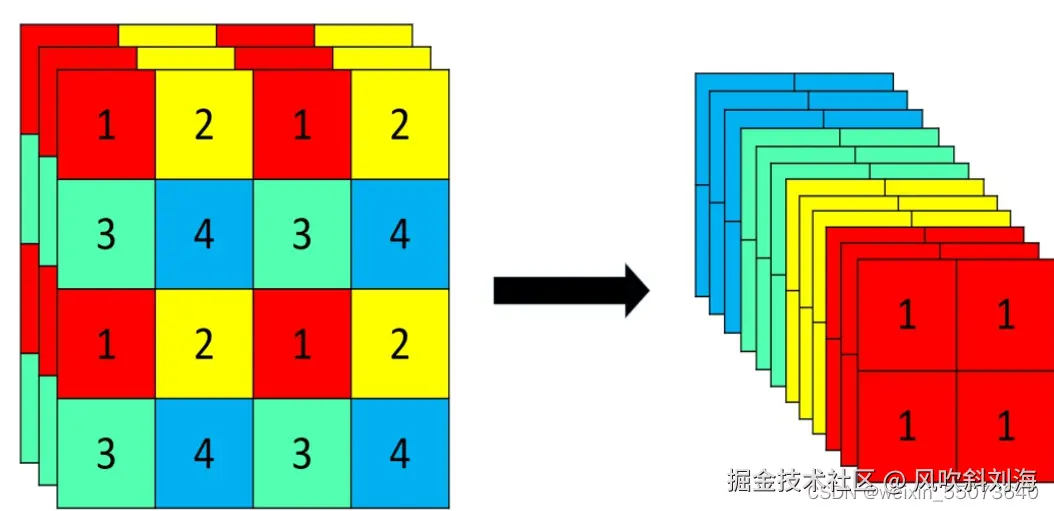

在图片进入Backbone前，对图片进行切片操作。在一张图片中，每隔一个像素拿到一个值，类似于邻近下采样，这样就拿到了四张图片互补。四张图片长得差不多，同时信息也没有丢失，这样就将W、H信息集中到了通道空间，输入通道扩充了4倍。即拼接好的图片相对于原先的RGB图像，由3通道变成了3x4=12通道，最后再将新得到的图片进行卷积操作，最终得到没有信息丢失情况下的二倍下采样特征图。 image.png Focus层原理和PassThrough层很类似。它采用切片操作把高分辨率的图片（特征图）拆分成多个低分辨率的图片/特征图，即隔列采样+拼接。

优点：可以使信息不丢失的情况下提高计算力

缺点：有些设备不支持Focus，且开销很大。另外如果切片不对齐的话，模型会崩

改进：在新版yolov5中，Focuse模块被替换成了一个6x6的卷积层。两者的计算是等价的，但6x6的卷积层更高效。 image.png 原始的640 × 640 × 3的图像输入Focus结构，采用切片（slice）操作，先变成320 × 320 × 12的特征图，拼接（Concat）后，再经过一次卷积（CBL(后期改为SiLU，即为CBS)）操作，最终变成320 × 320 × 64的特征图。

3.2 C3

Yolov5s中设计了两种C3结构，C3_1应用于Backbone主干网络，C3_2结构用于Neck中

4. Neck：颈部网络增强特征表达能力

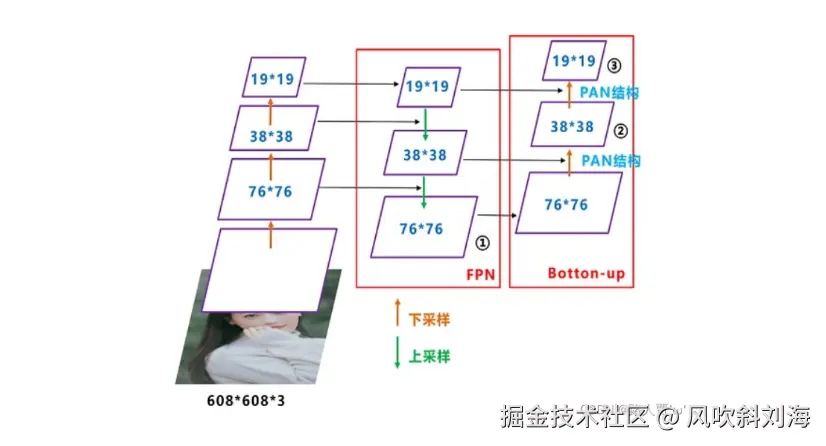

4.1 FPN

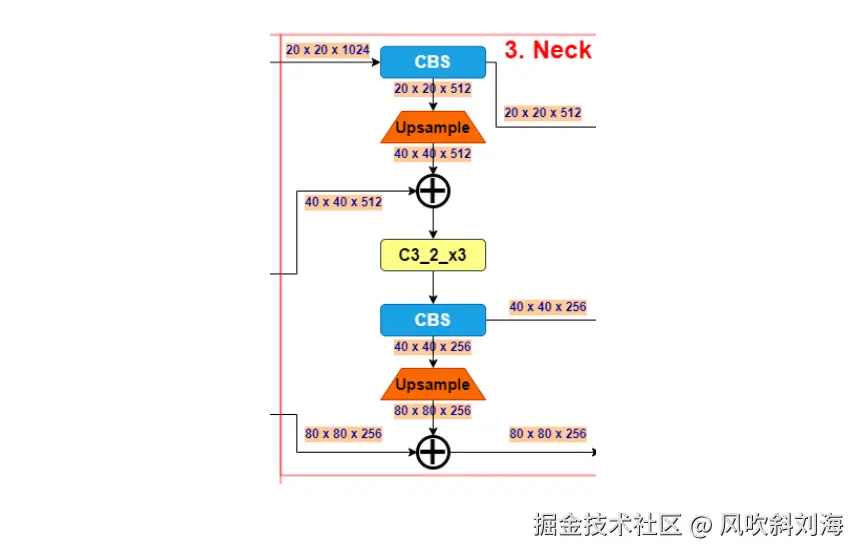

自顶向下 image.png

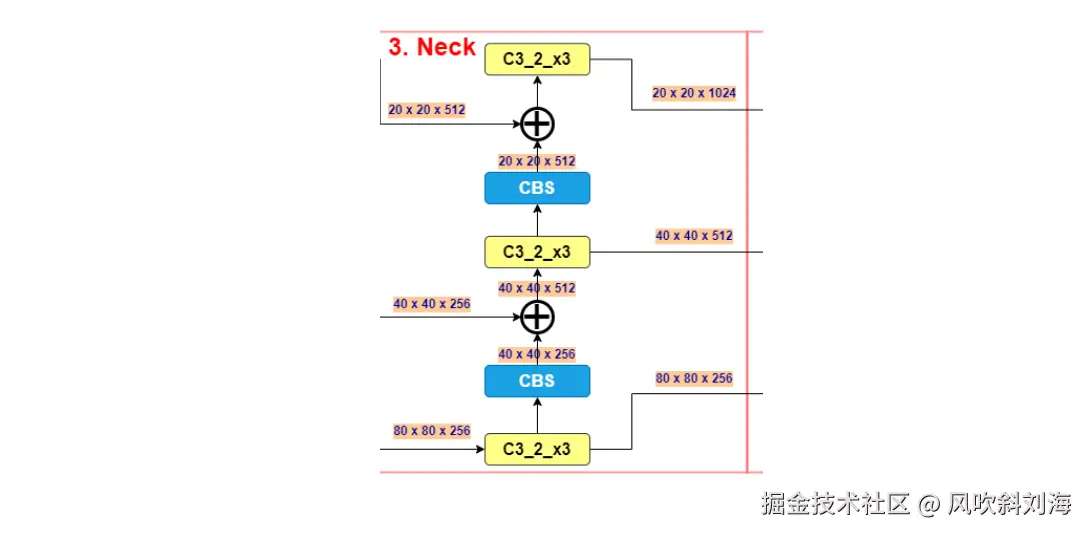

4.2 PAN

自底向上 image.png

自上而下，自下而上的特征融合，可以更充分提取特征

Yolov5的Neck中，采用CSPNet设计的CSP2结构，从而加强了网络特征融合能力。 FPN层自顶向下传达强语义特征，而PAN自底向上传达定位特征 image.png

5. Head：头部网络进行模型预测

5.1 Bounding box损失函数

Yolov5采用CIOU_LOSS作为bounding box的损失函数。

IOU_Loss

GIOU_LOSS

DIOU_LOSS

CIOU_LOSS

5.2 NMS非极大值抑制

非极大值抑制主要用来抑制检测时冗余的框。在目标检测中，同一目标的位置上会产生大量的候选框，这些候选框相互之间可能会有重叠。通过非极大值抑制可以找到最佳的目标边界框，消除冗余的边界框。

  1. 对所有预测框的置信度降序排序
  2. 选出置信度最高的预测框，确认其为正确预测，并计算他与其他预测框的IOU
  3. 根据步骤2中计算的IOU去除重叠度高的，IOU > threshold就直接删除
  4. 剩下的预测框返回第1步，直到没有剩下的位置。

SoftNMS

当两个目标靠的非常近时，置信度低的会被置信度高的框所抑制，那么当两个目标靠的十分近的时候就只会识别出一个Box。SoftNMS使用稍微低一点的分数来代替原有的分数，而不是像NMS一样直接置零。


注意力模块

幻象模块

模型扩展模块
