1.3 波士顿房价预测任务

样例如下

 0.00632  18.00   2.310  0  0.5380  6.5750  65.20  4.0900   1  296.0  15.30 396.90   4.98  24.00
 0.02731   0.00   7.070  0  0.4690  6.4210  78.90  4.9671   2  242.0  17.80 396.90   9.14  21.60
 0.02729   0.00   7.070  0  0.4690  7.1850  61.10  4.9671   2  242.0  17.80 392.83   4.03  34.70
 0.03237   0.00   2.180  0  0.4580  6.9980  45.80  6.0622   3  222.0  18.70 394.63   2.94  33.40
 0.06905   0.00   2.180  0  0.4580  7.1470  54.20  6.0622   3  222.0  18.70 396.90   5.33  36.20

上一节我们初步认识了神经网络的基本概念（如神经元、多层连接、前向计算、计算图）和模型结构三要素（模型假设、评价函数和优化算法）。本节将以“波士顿房价预测”任务为例，向读者介绍使用Python语言和Numpy库来构建神经网络模型的思考过程和操作方法。

波士顿房价预测是一个经典的机器学习任务，类似于程序员世界的“Hello World”。和大家对房价的普遍认知相同，波士顿地区的房价受诸多因素影响。该数据集统计了13种可能影响房价的因素和该类型房屋的均价，期望构建一个基于13个因素进行房价预测的模型，如图1 所示。

图1：波士顿房价影响因素示意图

对于预测问题，可以根据预测输出的类型是连续的实数值，还是离散的标签，区分为回归任务和分类任务。因为房价是一个连续值，所以房价预测显然是一个回归任务。下面我们尝试用最简单的线性回归模型解决这个问题，并用神经网络来实现这个模型。

1.3.1 线性回归模型

假设房价和各影响因素之间能够用线性关系来描述：

$y$ = $\sum_{j=1}^{M} x_j w_j +b$

模型的求解即是通过数据拟合出每个wjwj和bb。其中，wjwj和bb分别表示该线性模型的权重和偏置。一维情况下，wjwj 和 bb 是直线的斜率和截距。

线性回归模型使用均方误差作为（Mean Squared Error，MSE）损失函数（Loss），用以衡量预测房价和真实房价的差异，公式如下：

$MSE$ = $\frac{1}{n} \sum_{i=1}^{n} {y_i - \hat{y_i}}$

思考：

为什么要以均方误差作为损失函数？即将模型在每个训练样本上的预测误差加和，来衡量整体样本的准确性。这是因为损失函数的设计不仅仅要考虑“合理性”（有物理意义），同样需要考虑“易解性”（易于求解），这个问题在后面的内容中会详细阐述。

1.3.3 基于线性回归实现波士顿房价预测任务

深度学习不仅实现了模型的端到端学习，还推动了人工智能进入工业大生产阶段，产生了标准化、自动化和模块化的通用框架。不同场景的深度学习模型具备一定的通用性，五个步骤即可完成模型的构建和训练，如图3 所示。

图3：构建神经网络/深度学习模型的基本步骤

正是由于深度学习的建模和训练的过程存在通用性，即在构建不同的模型时，只有模型三要素不同，其它步骤基本一致，才产生了深度学习框架来加速建模。

1.3.3.1 数据处理

数据处理包含五个部分：数据导入、数据形状变换、数据集划分、数据归一化处理和封装load data函数。数据预处理后，才能被模型调用。

说明：

本教程中的代码都可以在AI Studio上直接运行，Print结果都是基于程序真实运行的结果。
由于是真实案例，代码之间存在依赖关系，因此需要读者逐条、全部运行，否则会导致命令执行报错。

（1）数据读取

通过如下代码读入数据，了解下波士顿房价的数据集结构，数据存放在本地目录下housing.data文件中。

# 导入需要用到的package
import numpy as np
import json
# 读入训练数据
datafile = './work/housing.data'
data = np.fromfile(datafile, sep=' ')
data

array([6.320e-03, 1.800e+01, 2.310e+00, ..., 3.969e+02, 7.880e+00,
       1.190e+01])

（2）数据形状变换

由于读入的原始数据是1维的，所有数据都连在一起。因此需要我们将数据的形状进行变换，形成一个2维的矩阵，每行为一个数据样本（14个值），每个数据样本包含13个 $x$ （影响房价的特征）和一个 $y$ （该类型房屋的均价）。

# 读入之后的数据被转化成1维array，其中array的第0-13项是第一条数据，第14-27项是第二条数据，以此类推....
# 这里对原始数据做reshape，变成N x 14的形式
feature_names = [ 'CRIM', 'ZN', 'INDUS', 'CHAS', 'NOX', 'RM', 'AGE','DIS',
                 'RAD', 'TAX', 'PTRATIO', 'B', 'LSTAT', 'MEDV' ]
feature_num = len(feature_names)
data = data.reshape([data.shape[0] // feature_num, feature_num])

（3）数据集划分

将数据集划分成训练集和测试集，其中训练集用于确定模型的参数，测试集用于评判模型的效果。为什么要对数据集进行拆分，而不能直接应用于模型训练呢？这与学生时代的授课和考试关系比较类似，如图4 所示。

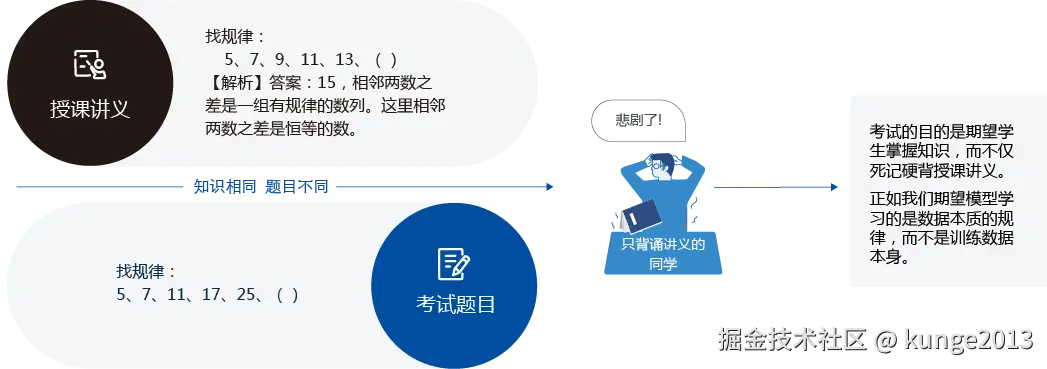

图4：训练集和测试集拆分的意义

上学时总有一些自作聪明的同学，平时不认真学习，考试前临阵抱佛脚，将习题死记硬背下来，但是成绩往往并不好。因为学校期望学生掌握的是知识，而不仅仅是习题本身。另出新的考题，才能鼓励学生努力去掌握习题背后的原理。同样我们期望模型学习的是任务的本质规律，而不是训练数据本身，模型训练未使用的数据，才能更真实的评估模型的效果。

在本案例中，我们将80%的数据用作训练集，20%用作测试集，实现代码如下。通过打印训练集的形状，可以发现共有404个样本，每个样本含有13个特征和1个预测值。

ratio = 0.8
offset = int(data.shape[0] * ratio)
training_data = data[:offset]
training_data.shape

(404, 14)

（4）数据归一化处理

对每个特征进行归一化处理，使得每个特征的取值缩放到0~1之间。这样做有两个好处：一是模型训练更高效；二是特征前的权重大小可以代表该变量对预测结果的贡献度（因为每个特征值本身的范围相同）。

# 计算train数据集的最大值，最小值
maximums, minimums = \
                     training_data.max(axis=0), \
                     training_data.min(axis=0),
# 对数据进行归一化处理
for i in range(feature_num):
    data[:, i] = (data[:, i] - minimums[i]) / (maximums[i] - minimums[i])

（5）封装成load data函数

将上述几个数据处理操作封装成load data函数，以便下一步模型的调用，实现方法如下。


def load_data():
    # 从文件导入数据
    datafile = './work/housing.data'
    data = np.fromfile(datafile, sep=' ')

    # 每条数据包括14项，其中前面13项是影响因素，第14项是相应的房屋价格中位数
    feature_names = [ 'CRIM', 'ZN', 'INDUS', 'CHAS', 'NOX', 'RM', 'AGE', \
                      'DIS', 'RAD', 'TAX', 'PTRATIO', 'B', 'LSTAT', 'MEDV' ]
    feature_num = len(feature_names)

    # 将原始数据进行Reshape，变成[N, 14]这样的形状
    data = data.reshape([data.shape[0] // feature_num, feature_num])

    # 将原数据集拆分成训练集和测试集
    # 这里使用80%的数据做训练，20%的数据做测试
    # 测试集和训练集必须是没有交集的
    ratio = 0.8
    offset = int(data.shape[0] * ratio)
    training_data = data[:offset]

    # 计算训练集的最大值，最小值
    maximums, minimums = training_data.max(axis=0), \
                            training_data.min(axis=0)

    # 对数据进行归一化处理
    for i in range(feature_num):
        data[:, i] = (data[:, i] - minimums[i]) / (maximums[i] - minimums[i])

    # 训练集和测试集的划分比例
    training_data = data[:offset]
    test_data = data[offset:]
    return training_data, test_data

# 获取数据
training_data, test_data = load_data()
x = training_data[:, :-1]
y = training_data[:, -1:]

# 查看数据
print(x[0])
print(y[0])

[0.         0.18       0.07344184 0.         0.31481481 0.57750527
 0.64160659 0.26920314 0.         0.22755741 0.28723404 1.
 0.08967991]
[0.42222222]

1.3.3.2 模型设计¶

模型设计是深度学习模型关键要素之一，也称为网络结构设计，相当于模型的假设空间，即实现模型“前向计算”（从输入到输出）的过程。

如果将输入特征和输出预测值均以向量表示，输入特征𝑥x有13个向量，𝑦y有1个向量，那么参数权重的形状是13×113×1。假设我们以如下任意数字赋值参数做初始化：

𝑤=[0.1,0.2,0.3,0.4,0.5,0.6,0.7,0.8,−0.1,−0.2,−0.3,−0.4,0.0]


w = [0.1, 0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, -0.1, -0.2, -0.3, -0.4, 0.0]
w = np.array(w).reshape([13, 1])

取出第1条样本数据，观察样本的特征向量与参数向量相乘的结果。


x1=x[0]
t = np.dot(x1, w)
print(t)

[0.69474855]

完整的线性回归公式，还需要初始化偏移量 $b$ ，同样随意赋初值-0.2。那么，线性回归模型的完整输出是 $z=t+b$ ，这个从特征和参数计算输出值的过程称为“前向计算”。


b = -0.2
z = t + b
print(z)

将上述计算预测输出的过程以“类和对象”的方式来描述，类成员变量有参数 $w$ 和 $b$ 。通过写一个forward函数（代表“前向计算”）完成上述从特征和参数到输出预测值的计算过程，代码实现如下。


class Network(object):
    def __init__(self, num_of_weights):
        # 随机产生w的初始值
        # 为了保持程序每次运行结果的一致性，
        # 此处设置固定的随机数种子
        np.random.seed(0)
        self.w = np.random.randn(num_of_weights, 1)
        self.b = 0.

    def forward(self, x):
        z = np.dot(x, self.w) + self.b
        return z

基于Network类的定义，模型的计算过程如下所示。

net = Network(13)
x1 = x[0]
y1 = y[0]
z = net.forward(x1)
print(z)

[2.39362982]

1.3.3.3 训练配置

模型设计完成后，需要通过训练配置寻找模型的最优值，即通过损失函数来衡量模型的好坏。训练配置也是深度学习模型关键要素之一。

通过模型计算 $x_1$ 表示的影响因素所对应的房价应该是 $z$ , 但实际数据告诉我们房价是 $y$ 。这时我们需要有某种指标来衡量预测值 $z$ 跟真实值 $y$ 之间的差距。对于回归问题，最常采用的衡量方法是使用均方误差作为评价模型好坏的指标，公式为

$Loss = (y - z)^2$

上式中的 $Loss$ 通常也被称作损失函数，它是衡量模型好坏的指标。在回归问题中常用均方误差作为损失函数，而在分类问题中常用采用交叉熵（Cross-Entropy）作为损失函数，在后续的章节中会更详细的介绍。对其中任意一个样本计算损失函数值的代码实现如下：

Loss = (y1 - z)*(y1 - z)
print(Loss)

因为计算损失函数时需要把每个样本的损失函数值都考虑到，所以我们需要对单个样本的损失函数进行求和，并除以样本总数 $N$ 。公式为

$Loss= \frac{1}{N}\sum_{i=1}^N{(y_i - z_i)^2}$

在Network类下面添加损失函数的代码实现如下：

class Network(object):
    def __init__(self, num_of_weights):
        # 随机产生w的初始值
        # 为了保持程序每次运行结果的一致性，此处设置固定的随机数种子
        np.random.seed(0)
        self.w = np.random.randn(num_of_weights, 1)
        self.b = 0.

    def forward(self, x):
        z = np.dot(x, self.w) + self.b
        return z

    def loss(self, z, y):
        error = z - y
        cost = error * error
        cost = np.mean(cost)
        return cost

使用定义的Network类，可以方便的计算预测值和损失函数。需要注意的是，类中的变量 $\mathbf{x}$ , $w$ ， $b$ , $z$ , $error$ 等均是向量。以变量 $\mathbf{x}$ 为例，共有两个维度，一个代表特征数量（值为13），一个代表样本数量，代码如下所示。

net = Network(13)
# 此处可以一次性计算多个样本的预测值和损失函数
x1 = x[0:3]
y1 = y[0:3]
z = net.forward(x1)
print('predict: ', z)
loss = net.loss(z, y1)
print('loss:', loss)

predict:  [[2.39362982]
 [2.46752393]
 [2.02483479]]
loss: 3.384496992612791

1.3.3.4 训练过程

上述计算过程描述了如何构建神经网络，通过神经网络完成预测值和损失函数的计算。接下来介绍如何求解参数 $w$ 和 $b$ 的数值，这个过程也称为模型训练过程。训练过程是深度学习模型的关键要素之一，其目标是让定义的损失函数尽可能的小，也就是说找到一个参数解 $w$ 和 $b$ ，使得损失函数取得极小值。

我们先做一个小测试：如图5 所示，基于微积分知识，求一条曲线在某个点的斜率等于函数在该点的导数值。那么大家思考下，当处于曲线的极值点时，该点的斜率是多少？

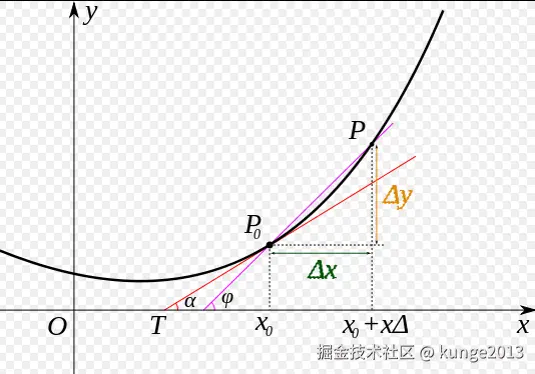

图5：曲线斜率等于导数值

这个问题并不难回答，处于曲线极值点时的斜率为0，即函数在极值点的导数为0。那么，让损失函数取极小值的 $w$ 和 $b$ 应该是下述方程组的解： $\frac{\partial{L}}{\partial{w}}=0$ $\frac{\partial{L}}{\partial{b}}=0$

将样本数据 $(x, y)$ 带入上面的方程组中即可求解出 $w$ 和 $b$ 的值，但是这种方法只对线性回归这样简单的任务有效。如果模型中含有非线性变换，或者损失函数不是均方差这种简单的形式，则很难通过上式求解。为了解决这个问题，下面我们将引入更加普适的数值求解方法：梯度下降法。

（1）梯度下降法

在现实中存在大量的函数正向求解容易，但反向求解较难，被称为单向函数，这种函数在密码学中有大量的应用。密码锁的特点是可以迅速判断一个密钥是否是正确的(已知 $x$ ，求 $y$ 很容易)，但是即使获取到密码锁系统，无法破解出正确的密钥是什么（已知 $y$ ，求 $x$ 很难）。神经网络模型的损失函数就是这样的单向函数，反向求解并不容易。

这种情况特别类似于一位想从山峰走到坡谷的盲人，他看不见坡谷在哪（无法逆向求解出 $Loss$ 导数为0时的参数值），但可以伸脚探索身边的坡度（当前点的导数值，也称为梯度）。那么，求解Loss函数最小值可以这样实现：从当前的参数取值，一步步的按照下坡的方向下降，直到走到最低点。这种方法笔者称它为“盲人下坡法”。哦不，有个更正式的说法“梯度下降法（Gradient Descent，GD）”。

训练的关键是找到一组 $(w, b)$ ，使得损失函数 $L$ 取极小值。我们先看一下损失函数 $L$ 只随两个参数 $w_5$ 、 $w_9$ 变化时的简单情形，启发下寻解的思路。 $L=L(w_5, w_9)$ 这里我们将 $w_0, w_1, ..., w_{12}$ 中除 $w_5, w_9$ 之外的参数和 $b$ 都固定下来，可以用图画出 $L(w_5, w_9)$ 的形式。

net = Network(13)
losses = []
#只画出参数w5和w9在区间[-160, 160]的曲线部分，以及包含损失函数的极值
w5 = np.arange(-160.0, 160.0, 1.0)
w9 = np.arange(-160.0, 160.0, 1.0)
losses = np.zeros([len(w5), len(w9)])

#计算设定区域内每个参数取值所对应的Loss
for i in range(len(w5)):
    for j in range(len(w9)):
        net.w[5] = w5[i]
        net.w[9] = w9[j]
        z = net.forward(x)
        loss = net.loss(z, y)
        losses[i, j] = loss

#使用matplotlib将两个变量和对应的Loss作3D图
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D
fig = plt.figure()
ax = Axes3D(fig)

w5, w9 = np.meshgrid(w5, w9)

ax.plot_surface(w5, w9, losses, rstride=1, cstride=1, cmap='rainbow')
plt.show()

对于这种简单情形，我们利用上面的程序，可以在三维空间中画出损失函数随参数变化的曲面图。从图中可以看出有些区域的函数值明显比周围的点小。

需要说明的是：为什么这里我们选择 $w_5$ 和 $w_9$ 来画图？这是因为选择这两个参数的时候，可比较直观的从损失函数的曲面图上发现极值点的存在。其他参数组合，从图形上观测损失函数的极值点不够直观。

观察上述曲线呈现出“圆滑”的坡度，这正是我们选择以均方误差作为损失函数的原因之一。图6 呈现了只有一个参数维度时，均方误差和绝对值误差（只将每个样本的误差累加，不做平方处理）的损失函数曲线图。

图6：均方误差和绝对值误差损失函数曲线图

由此可见，均方误差表现的“圆滑”的坡度有两个好处：

曲线的最低点是可导的。
越接近最低点，曲线的坡度逐渐放缓，有助于通过当前的梯度来判断接近最低点的程度（是否逐渐减少步长，以免错过最低点）。

而绝对值误差是不具备这两个特性的，这也是损失函数的设计不仅仅要考虑“合理性”，还要追求“易解性”的原因。

现在我们要找出一组 $[w_5, w_9]$ 的值，使得损失函数最小，实现梯度下降法的方案如下：

步骤1：随机的选一组初始值，例如： $[w_5, w_9] = [-100.0, -100.0]$
步骤2：选取下一个点 $[w_5^{'} , w_9^{'}]$ ，使得 $L(w_5^{'} , w_9^{'}) < L(w_5, w_9)$
步骤3：重复步骤2，直到损失函数几乎不再下降。

如何选择 $[w_5^{'} , w_9^{'}]$ 是至关重要的，第一要保证 $L$ 是下降的，第二要使得下降的趋势尽可能的快。微积分的基础知识告诉我们，沿着梯度的反方向，是函数值下降最快的方向，如图7 所示。简单理解，函数在某一个点的梯度方向是曲线斜率最大的方向，但梯度方向是向上的，所以下降最快的是梯度的反方向。

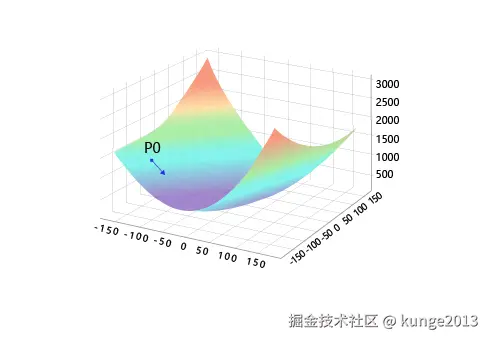

图7：梯度下降方向示意图

**（2）计算梯度

上面我们讲过了损失函数的计算方法，这里稍微改写，为了使梯度计算更加简洁，引入因子 $\frac{1}{2}$ ，定义损失函数如下：

$L= \frac{1}{2N}\sum_{i=1}^N{(y_i - z_i)^2}$

其中 $z_i$ 是网络对第 $i$ 个样本的预测值：

$z_i = \sum_{j=0}^{12}{x_i^{j}\cdot w_j} + b$

梯度的定义：

$𝑔𝑟𝑎𝑑𝑖𝑒𝑛𝑡 = (\frac{\partial{L}}{\partial{w_0}},\frac{\partial{L}}{\partial{w_1}}, ... ,\frac{\partial{L}}{\partial{w_{12}}} ,\frac{\partial{L}}{\partial{b}})$

可以计算出 $L$ 对 $w$ 和 $b$ 的偏导数：

$\frac{\partial{L}}{\partial{w_j}} = \frac{1}{N}\sum_{i=1}^N{(z_i - y_i)\frac{\partial{z_i}}{\partial{w_j}}} = \frac{1}{N}\sum_{i=1}^N{(z_i - y_i)x_i^{j}}$

$\frac{\partial{L}}{\partial{b}} = \frac{1}{N}\sum_{i=1}^N{(z_i - y_i)\frac{\partial{z_i}}{\partial{b}}} = \frac{1}{N}\sum_{i=1}^N{(z_i - y_i)}$

从导数的计算过程可以看出，因子 $\frac{1}{2}$ 被消掉了，这是因为二次函数求导的时候会产生因子 $2$ ，这也是我们将损失函数改写的原因。

下面我们考虑只有一个样本的情况下，计算梯度：

$L= \frac{1}{2}{(y_i - z_i)^2}$

$z_1 = {x_1^{0}\cdot w_0} + {x_1^{1}\cdot w_1} + ... + {x_1^{12}\cdot w_{12}} + b$

可以计算出：

$L= \frac{1}{2}{({x_1^{0}\cdot w_0} + {x_1^{1}\cdot w_1} + ... + {x_1^{12}\cdot w_{12}} + b - y_1)^2}$

可以计算出 $L$ 对 $w$ 和 $b$ 的偏导数：

$\frac{\partial{L}}{\partial{w_0}} = ({x_1^{0}\cdot w_0} + {x_1^{1}\cdot w_1} + ... + {x_1^{12}\cdot w_12} + b - y_1)\cdot x_1^{0}=({z_1} - {y_1})\cdot x_1^{0}$

$\frac{\partial{L}}{\partial{b}} = ({x_1^{0}\cdot w_0} + {x_1^{1}\cdot w_1} + ... + {x_1^{12}\cdot w_{12}} + b - y_1)\cdot 1 = ({z_1} - {y_1})$

可以通过具体的程序查看每个变量的数据和维度。

x1 = x[0]
y1 = y[0]
z1 = net.forward(x1)
print('x1 {}, shape {}'.format(x1, x1.shape))
print('y1 {}, shape {}'.format(y1, y1.shape))
print('z1 {}, shape {}'.format(z1, z1.shape))

x1 [0.         0.18       0.07344184 0.         0.31481481 0.57750527 0.64160659 0.26920314 0.         0.22755741 0.28723404 1. 0.08967991], shape (13,)
y1 [0.42222222], shape (1,)
z1 [130.86954441], shape (1,)

按上面的公式，当只有一个样本时，可以计算某个 $w_j$ ，比如 $w_0$ 的梯度。

gradient_w0 = (z1 - y1) * x1[0]
print('gradient_w0 {}'.format(gradient_w0))

gradient_w0 [0.]

同样我们可以计算 $w_1$ 的梯度。


gradient_w1 = (z1 - y1) * x1[1]
print('gradient_w1 {}'.format(gradient_w1))

gradient_w1 [23.48051799]

依次计算 $w_2$ 的梯度。

gradient_w2= (z1 - y1) * x1[2]
print('gradient_w2 {}'.format(gradient_w2))

gradient_w2 [9.58029163]
