在 Linux 系统中，qdisc（Queueing Discipline，排队规则）模块是网络子系统中的一个重要组件，主要用于管理和控制网络数据包的排队和调度行为。以下是 qdisc 模块的主要作用和功能：
-
数据包排队管理
-
流量控制和调度
-
拥塞控制
-
分类和过滤
-
支持多种调度算法
-
网络性能优化
-
模拟网络故障
2. 如何模拟网络故障
在 Linux 中，可以使用 tc（Traffic Control）工具结合 netem（Network Emulator）队列规则来模拟各种网络故障。以下是一些常见网络故障的模拟方法：
tc qdisc netem 是 Linux 中用于网络仿真和故障注入的工具，可以模拟各种网络问题，如延迟、丢包、乱序、重复等。以下是 netem 的主要参数及其用途：
- 延迟（Delay）
-
参数：
delay TIME [JITTER [CORRELATION]] [distribution TYPE] -
作用：
-
TIME：指定延迟时间，单位为毫秒（ms）。所有经过该队列的数据包都会被延迟指定的时间。
-
JITTER：抖动时间，表示延迟的随机变化范围。例如，
delay 100ms 20ms表示延迟时间在 80ms 到 120ms 之间随机变化。 -
CORRELATION：相关性，表示相邻数据包延迟的相关系数（百分比）。例如，
50%表示当前数据包的延迟受前一个数据包延迟的影响程度。 -
distribution：延迟分布模式，可选值包括：
-
uniform：均匀分布。
-
normal：正态分布。
-
pareto：帕累托分布，适合模拟长尾分布。
-
paretonormal：帕累托与正态分布的混合。
- 丢包（Loss）
-
参数：
loss MODEL [PERCENT] -
作用：
-
PERCENT：指定丢包率，单位为百分比。例如，
loss 5%表示丢弃 5% 的数据包。 -
MODEL：丢包模型，可选值包括：
-
random：随机丢包。
-
state：基于马尔可夫链的丢包模型。
-
gemodel：基于 Gilbert-Elliot 模型的丢包。
- 数据包损坏（Corrupt）
-
参数：
corrupt PERCENT -
作用：以指定的概率（
PERCENT）随机修改数据包的内容。
- 数据包重复（Duplicate）
-
参数：
duplicate PERCENT -
作用：以指定的概率（
PERCENT）复制数据包。
- 数据包乱序（Reorder）
-
参数：
reorder PERCENT [CORRELATION]或gap DISTANCE -
作用：
-
PERCENT：指定乱序的概率。
-
CORRELATION：乱序的相关性。
-
gap：每隔
DISTANCE个数据包，将一个数据包提前发送。
- 限速（Rate）
-
参数：
rate RATE [PACKETOVERHEAD] [CELLSIZE [CELLOVERHEAD]] -
作用：
-
RATE：限制数据包的发送速率。
-
PACKETOVERHEAD：每包的额外开销（字节）。
-
CELLSIZE
和CELLOVERHEAD：用于模拟链路层的单元化。
- 队列限制（Limit）
-
参数：
limit COUNT -
作用：限制队列中可持有的最大数据包数量。
- 显式拥塞通知（ECN）
-
参数：
ecn -
作用：使用显式拥塞通知（ECN）标记数据包，而不是直接丢弃。
- 时间槽（Slot）
-
参数：
slot MIN_DELAY [MAX_DELAY] [distribution] -
作用：模拟时隙化网络，将数据包延迟到指定的时间槽内发送。
示例
以下是一些常见的使用示例：
-
添加固定延迟：
tc qdisc add dev eth0 root netem delay 100ms。 -
添加抖动和相关性：
tc qdisc add dev eth0 root netem delay 100ms 20ms 50%。 -
丢包：
tc qdisc add dev eth0 root netem loss 5%。 -
乱序：
tc qdisc add dev eth0 root netem delay 10ms reorder 25%。
通过这些参数，tc qdisc netem 可以模拟各种复杂的网络环境，帮助开发和测试人员验证应用程序在网络问题下的表现。
3. 注入时延导致丢包
现象描述
网卡：云芯/E810（25Gb）
在有业务流量（网口有流量500~600MB/s）的情况下，使用qdisc对一个网口注入netem 90ms~100ms的时延，流经此网口数据报文存在少量的丢包。
丢包率：使用ping进行测试，大概有1%的丢包
根因分析
- 先确认链路上是否真的有丢包
停掉业务流量，注入时延，ping不产生丢包；重新打开业务流量，注入时延，ping产生丢包。
结论：链路正常
- 确认ping包丢在哪里
发包测抓取ping包，接收测同时也抓取ping包，此时复现ping包丢失的场景。
丢包时发包测可以抓到icmp request，无icmp reply；接收测可以抓到icmp request，无icmp reply
结论：数据包丢失产生在接收测
- tc qdisc netem的参数调整
tc qdisc netem的参数中，有个limit，用来限制队列长度。调整队列长度测试
默认参数中limit为1000（iproute2/src/q_netem.c），固测试1000和100000
使用1000，复现出ping丢包的场景，使用tc qdisc change修改limit到100000，丢包消失。

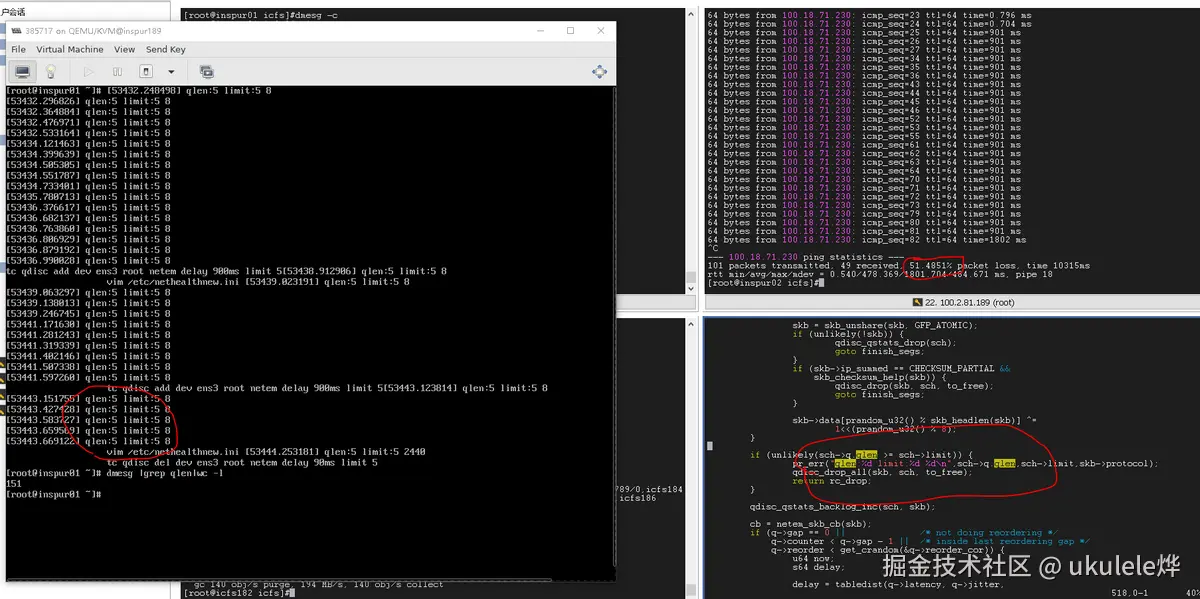

- 复现测试
在netem_enqueue中丢包的位置添加日志打印
注入900ms + 5 limit的故障，使用ping进行测试
发现ping丢包50%（个数50），netem丢包150
- 流程总结

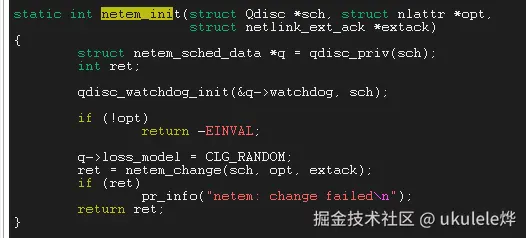

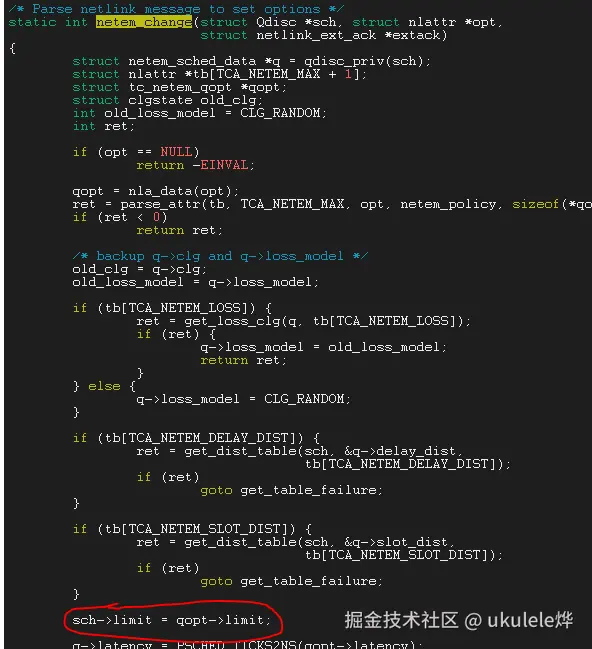

初始化：tc qdisc(iproute2) -> netem delay limit -> sch_netem.ko(netem_init)
-> sch_netem.ko(netem_change)
使用：sch_netem.ko(netem_enqueue) –> qlen > limit -> loss
处理方案
Limit值增大，相当于增大了队列长度，会增加内存占用，可能会对某些时间敏感的数据包造成更大的影响。
| 方案 | 方案简介 | 缺点 |
|---|---|---|
| iproute2源码调整 | 将limit默认值改大 | 需要修改基础模块源码默认值大小不好定 |
| 使用ethtool获取Speed，计算limit值 | 需要修改基础模块源码 | |
| 驱动源码调整 | 将limit值改大 | 需要修改内核源码默认值大小不好定 |
| tc命令套壳计算limit | tc命令套壳，发现delay/latency关键字，则使用ethtool获取Speed，计算limit值，以参数形式加入 | 套壳命令管理困难若limit值增大引起其他问题，定位困难 |
