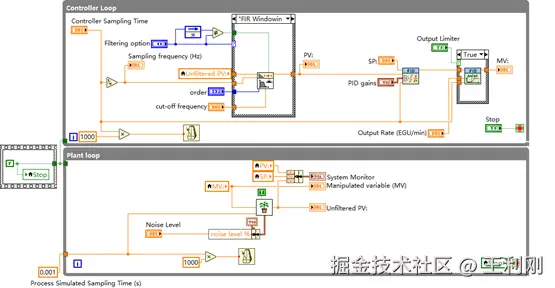

在LabVIEW闭环控制系统的开发中，硬件选型直接影响系统的实时性、精度与稳定性。需综合考虑数据采集速度（采样率、接口带宽）、计算延迟（算法复杂度、处理器性能）、输出响应时间（执行器延迟、控制周期）及操作系统定时精度等核心要素。本文结合典型工业场景（如温度控制、运动控制），分析多类型硬件（USB/PCI/PXI/以太网/串口）的适配性，并提供量化选型依据。
一、数据采集模块选型分析
1. 接口类型与传输速度对比
| 接口类型 | 理论带宽 | 实际有效带宽 | 典型延迟 | 适用场景 |
|---|---|---|---|---|
| USB 3.0 | 5 Gbps | 300-400 MB/s | 1-10 ms | 便携设备、低频采集（<1 kHz） |
| PCIe 3.0 x4 | 32 Gbps | 2-3 GB/s | 0.1-1 ms | 高速数据采集（>100 kHz） |
| PXIe | 24 GB/s（背板） | 1-2 GB/s | 0.05-0.5 ms | 多通道同步、高精度测试 |
| 以太网（TCP） | 1 Gbps | 50-100 MB/s | 5-50 ms | 分布式系统、远程监控 |
| RS-485 | 10 Mbps | 1-2 MB/s | 10-100 ms | 工业现场总线、低速控制 |
案例1：温度闭环控制
- 需求：1 kHz采样率，8通道热电偶采集
- 选型：NI USB-6212（USB接口，250 kS/s，16位精度）
- 理由：USB接口满足便携需求，250 kS/s总采样率可分配至8通道（每通道31.25 kS/s），远高于1 kHz需求。
二、计算模块性能优化
1. 计算延迟来源与优化策略
-
算法复杂度：
- PID控制：单次计算时间约 0.1-1 μs（i7 CPU）
- 模型预测控制（MPC）：单次计算时间约 10-100 μs（需FPGA加速）
-
硬件平台对比：
处理器类型 计算延迟 适用算法 通用CPU 10 μs-1 ms PID、模糊控制 FPGA 0.1-10 μs 高速MPC、数字滤波 实时控制器 1-100 μs 多任务协同控制
案例2：机械臂轨迹跟踪
-
需求：100 μs控制周期，需实时解算逆运动学
-
选型：NI cRIO-9049（双核ARM Cortex-A9 + Xilinx Artix-7 FPGA）
-
实现：
- FPGA处理逆运动学计算（延迟<50 μs）
- ARM运行状态监控与人机交互
三、输出控制与响应时间匹配
1. 执行器响应时间对比
| 执行器类型 | 典型响应时间 | 控制接口 |
|---|---|---|
| 步进电机 | 1-10 ms | 脉冲/方向（数字） |
| 伺服电机 | 0.1-1 ms | EtherCAT/CANopen |
| 压电陶瓷 | 1-10 μs | 模拟电压（±10 V） |
| 比例阀 | 5-20 ms | 4-20 mA/PWM |
案例3：液压伺服控制
-
需求：50 Hz控制频率，响应时间<10 ms
-
选型：Moog D136伺服控制器（EtherCAT接口，1 kHz更新率）
-
匹配验证：
- EtherCAT周期时间：1 ms（满足10 ms响应要求）
- LabVIEW实时控制器（如PXI-8840）确保周期抖动<1 μs
四、操作系统定时精度影响
1. 常见系统实时性对比
| 操作系统 | 定时精度 | 适用场景 |
|---|---|---|
| Windows 10 | 1-10 ms | 非实时监控、离线分析 |
| Linux (PREEMPT_RT) | 10-100 μs | 软实时控制 |
| LabVIEW Real-Time | 1-10 μs | 硬实时控制 |
| VxWorks | <1 μs | 航空航天等高可靠性场景 |
案例4：激光切割机同步控制
-
需求：20 μs级同步精度
-
选型：NI PXIe-8880（LabVIEW Real-Time系统）+ PXIe-7858R FPGA模块
-
实现：
- Real-Time系统提供10 μs定时精度
- FPGA实现硬件定时脉冲输出（抖动<25 ns）
五、系统级设计流程
-
需求量化：明确控制周期（如1 kHz）、允许延迟（如<100 μs）、同步精度（如±1 μs）。
-
硬件选型：
- 采集端：根据信号频率选择接口（如100 kHz振动信号需PCIe或PXIe）。
- 计算端：复杂算法优先FPGA（如NI FlexRIO）。
- 输出端：匹配执行器响应（如EtherCAT伺服驱动器）。
-
时序验证：
- 使用LabVIEW Timing and Synchronization 工具包测量各环节延迟。
- 确保总延迟（采集+计算+输出）<控制周期的50%（如1 kHz周期为1 ms，总延迟需<500 μs）。
典型方案推荐
高速运动控制平台
-
硬件配置：
- 控制器：NI PXIe-8880（Real-Time OS）
- 采集卡：PXIe-5162（500 MHz采样率，PCIe x8接口）
- 输出模块：PXIe-6738（16位模拟输出，1 MS/s更新率）
- 通信协议：EtherCAT（CX2040从站）
-
性能指标：
- 控制周期：100 μs（抖动<2 μs）
- 闭环带宽：>500 Hz
- 同步误差：<50 ns
结语
LabVIEW闭环控制系统的硬件选型需遵循“速度匹配”原则：
- 采集速率 > 10倍信号频率（满足Nyquist定理）
- 计算延迟 < 控制周期的30%
- 输出响应 < 控制周期的50%
通过合理选择USB/PCI/PXI等接口设备，并结合Real-Time或FPGA架构，可构建从毫秒级到微秒级的高性能闭环系统。对于极端实时性需求（如μs级），需采用专用硬件（如PXIe+FPGA）与LabVIEW Real-Time的深度集成方案。
