题记：本章会继续介绍OpenGL基础，参考LearnOpenGL CN能学到很多。本章会介绍OpenGL绘图部分，同样结合自己在学习中有疑问地方加以说明。本人音视频学习Demo也有OpenGL在相机、视频方面的应用，文章或代码若有错误，也希望大佬不吝赐教。

一、OpenGL渲染基础

1.1 FBO

关于Frame Buffer Object，在iOS端图像渲染有所介绍。在LearnOpenGL CN中FBO属于高级内容，但其实在iOS中使用CAEAGLLayer就会不可避免用到，同时它也是理解滤镜（美颜等）的基础。

1.1.1 画框

FBO可以理解为OpenGL的画框，或者说可以自定义的画布框架。之所以这么说是因为FBO本身不存储数据，而是管理附件，附件一般用于存储颜色和深度模版等数据。

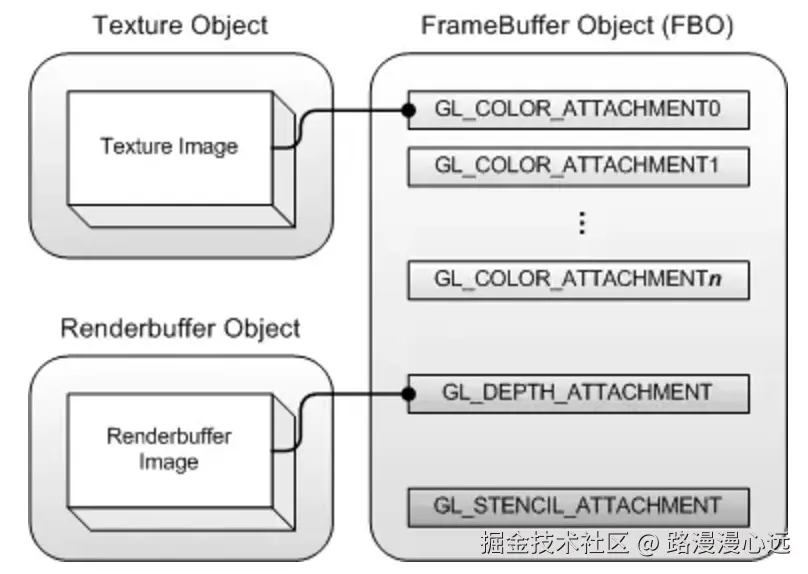

图中左侧可以类比理解为画布，右侧可以类比为卡槽。画布有两种“材质”，RBO和纹理，卡槽又分为颜色、深度、模板。可以参考前面

1.1.1.1 RBO VS 纹理

  • RBO

    渲染缓冲对象（Render Buffer Object, RBO） 是一种用于临时存储渲染数据的缓冲对象。它专门设计用于高效存储 颜色、深度或模板数据，但不支持直接通过着色器采样。

    //1.定义一个缓存区
GLuint buffer;
//2.申请一个缓存区标志
glGenRenderbuffers(1, &buffer);
//3.
self.colorRenderBuffer = buffer;
//4.将标识符绑定到GL_RENDERBUFFER
glBindRenderbuffer(GL_RENDERBUFFER, self.colorRenderBuffer);
// 分配深度和模板联合存储（24位深度 + 8位模板）
glRenderbufferStorage(GL_RENDERBUFFER, GL_DEPTH24_STENCIL8, width, height);
// 绑定 FBO
glBindFramebuffer(GL_FRAMEBUFFER, fbo);
// 附加为深度和模板附件
glFramebufferRenderbuffer(GL_FRAMEBUFFER, GL_DEPTH_STENCIL_ATTACHMENT, GL_RENDERBUFFER, rbo);

    iOS中用于渲染CAEAGLLayer时仅需要替换存储语句。

    [self.context renderbufferStorage:GL_RENDERBUFFER fromDrawable:self.gpuLayer];

  • 纹理

    纹理下文中会有更加详细说明，这里介绍的是绑定到FBO。

      // 创建纹理
  GLuint texture;
  glGenTextures(1, &texture);
  glBindTexture(GL_TEXTURE_2D, texture);
  glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA, width, height, 0, GL_RGBA, GL_UNSIGNED_BYTE, NULL);

  // 创建 FBO 并附加纹理
  GLuint fbo;
  glGenFramebuffers(1, &fbo);
  glBindFramebuffer(GL_FRAMEBUFFER, fbo);
  glFramebufferTexture2D(GL_FRAMEBUFFER, GL_COLOR_ATTACHMENT0, GL_TEXTURE_2D, texture, 0);

  • 对比

    特性渲染缓冲对象（RBO）纹理（Texture）
    设计目的临时存储渲染数据（颜色、深度、模板）存储可复用的图像数据，支持采样和着色器访问
    数据访问只能通过 glReadPixels 读取像素数据支持通过纹理采样器（sampler2D）在着色器中直接访问
    性能优化适合一次性操作（如深度测试）适合需要后续复用数据的场景（如后处理）
    内存管理数据存储由 OpenGL 驱动管理，不可直接操作可通过 glTexImage2D 手动分配和更新数据
    内存占用较低（驱动优化存储）较高（显存占用明确）
    适用场景深度/模板测试、临时颜色缓冲需要重复访问数据的场景（如动态贴图）

RBO绑定到FBO时，只能通过glReadPixels读取像素数据，无法像纹理一样直接采样。若需要将渲染结果作为纹理使用（如滤镜链），选择纹理附件。而RBO更适合临时存储不需要复用的数据（如深度缓冲或者显示）。

1.1.2 离屏渲染

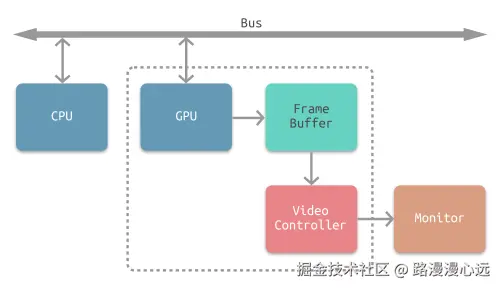

离屏渲染常常被作为iOS的面试内容，但接触了FBO会有更深入的理解。离屏渲染是指GPU将内容绘制到与屏幕显示无关的缓冲区（Offscreen Buffer），而不是直接渲染到当前屏幕的帧缓冲中。

  • 离屏渲染应用场景

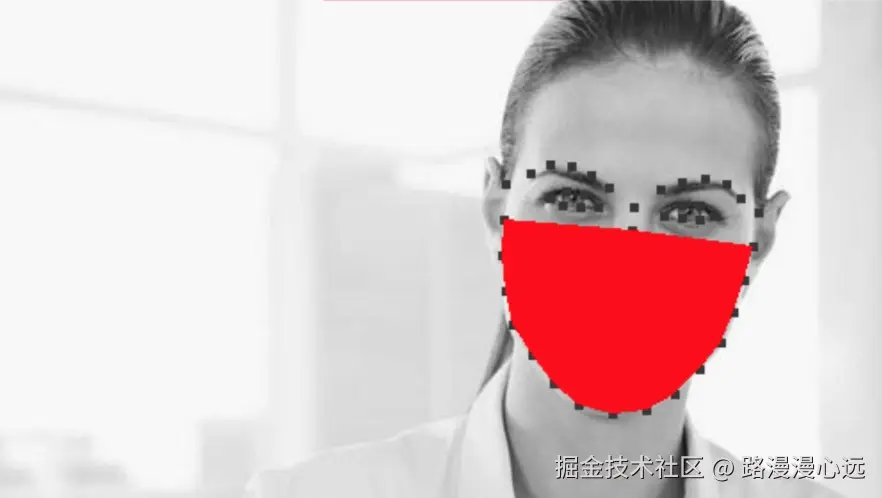

    主动创建离屏FBO用于后处理（如模糊、滤镜）或多阶段渲染，如在音视频学习Demo中，实现如下效果（随意的测试效果）。


    使用配置如下，原图读入纹理-》画人脸点-》灰度-》面罩-》iOS CAEAGLLayer显示。在CAEAGLLayer显示的一层FBO绑定的RBO，属于当前屏幕渲染（有些资料上显示非0的FrameBuffer都是离屏渲染是不对的）。而前面的步骤FBO绑定的都是纹理，并且上一步的结果作为下一步的输入，都属于离屏渲染。

    /// 这里可以配置滤镜
pointsFilter->addTarget(grayFilter);
grayFilter->addTarget(maskFilter);
maskLink->input = pointsFilter;
maskLink->output = maskFilter;
[self.gpuView setFilterLinks:maskLink];

  • 离屏渲染误区

    iOS面试中经常被问到的是如何避免离屏渲染。离屏渲染需要额外创建缓冲区，而且需要切换上下文，比较耗费性能，所以需要避免自动触发的离屏渲染的场景，如阴影、遮罩、半透明等。

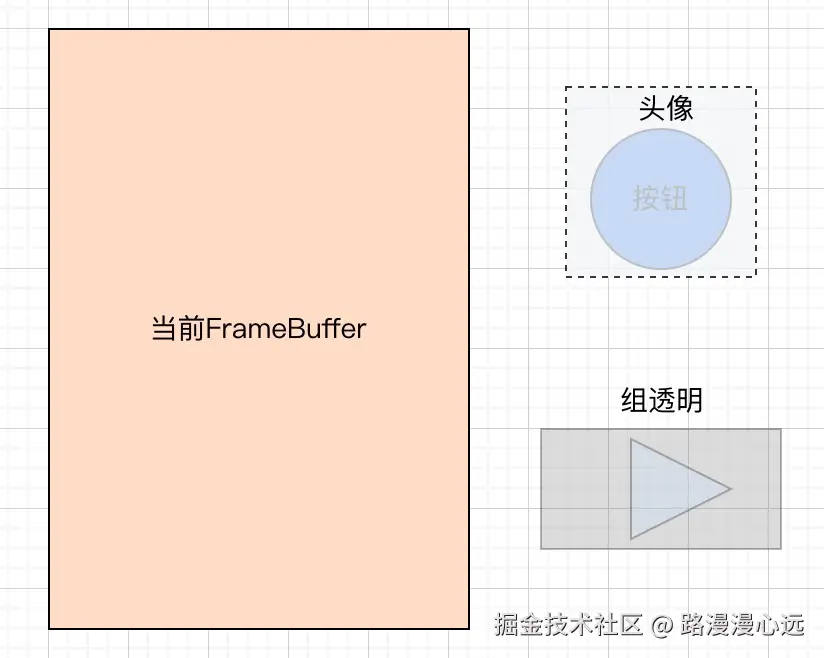

    先看一下为何需要自动触发离屏渲染，正常的渲染流程采用油画算法由远及近的渲染图层。但在一些情况下，如下图按钮圆角+图片(clipsToBounds=YES)，或者组透明度（allowsGroupOpacity=YES）。油画算法无法先画完按钮和图片，再在原画布切割成圆角，（可以想象PS时借助图层才能完成）需要先在一个透明图层上处理完这些再渲染到当前FrameBuffer上，于是就是离屏渲染了。


    关于离屏渲染的场景，可以参考其他材料。这里想说的是一种误解。

    • Core Graphics绘图

      • 把绘图任务交给了CPU
      • 简单的圆角绘制场景下，可以避免离屏渲染的额外开销，可能具有更高的性能，最好结合场景测试后再给结论。
      • 更合适的做法，使用异步线程处理，处理完再交给主线程。
      - (void)drawRect:(CGRect)rect {
    CGContextRef context = UIGraphicsGetCurrentContext();
    CGRect bounds = self.bounds;
    CGFloat cornerRadius = 10.0;

    // 创建一个圆角矩形路径
    UIBezierPath *roundedPath = [UIBezierPath bezierPathWithRoundedRect:bounds cornerRadius:cornerRadius];
    CGContextAddPath(context, roundedPath.CGPath);

    // 裁剪上下文
    CGContextClip(context);
    // 绘制内容
    [[UIColor redColor] setFill];
    CGContextFillRect(context, bounds);
  }

    • mask设置圆角

      • 需要额外framebuffer，会触发离屏渲染
      • 设置圆角时不会比自动触发离屏渲染性能好
      • 在处理复杂图形时，硬件加速更有优势，会比Core Graphics绘图有更好性能。
    // 创建一个遮罩图层
CAShapeLayer *maskLayer = [CAShapeLayer layer];
UIBezierPath *roundedPath = [UIBezierPath bezierPathWithRoundedRect:view.bounds cornerRadius:10.0];
maskLayer.path = roundedPath.CGPath;

// 设置遮罩图层
view.layer.mask = maskLayer;
    • 光栅化（layer.shouldRasterize=YES）
      • 系统会把图层内容渲染成一张位图并缓存起来，本身就是离屏渲染
      • 如果该图层的内容没有发生变化，系统就可以直接使用缓存中的位图，从而大大提高了渲染效率。
      • 如果图层内容频繁变化，每次变化都需要重新进行离屏渲染，带来更多的性能开销。

1.2 基本图形

上一篇中介绍了基本流程和坐标系，这一小节说明绘制基本图形。

glDrawArrays(GL_TRIANGLES, 0, 6); // glDrawElements
// 展示缓冲区
[self.context presentRenderbuffer:GL_RENDERBUFFER];

相当于开始落笔绘画了，有下列笔法（移动端OpenGL ES仅支持三角形，OpenGL支持更多图形）：

类型说明画线

1.3 纹理

纹理可以理解为存储在显存中图像，可以通过UV坐标映射到3D模型的表面，为图形渲染带来了丰富的细节和真实感。

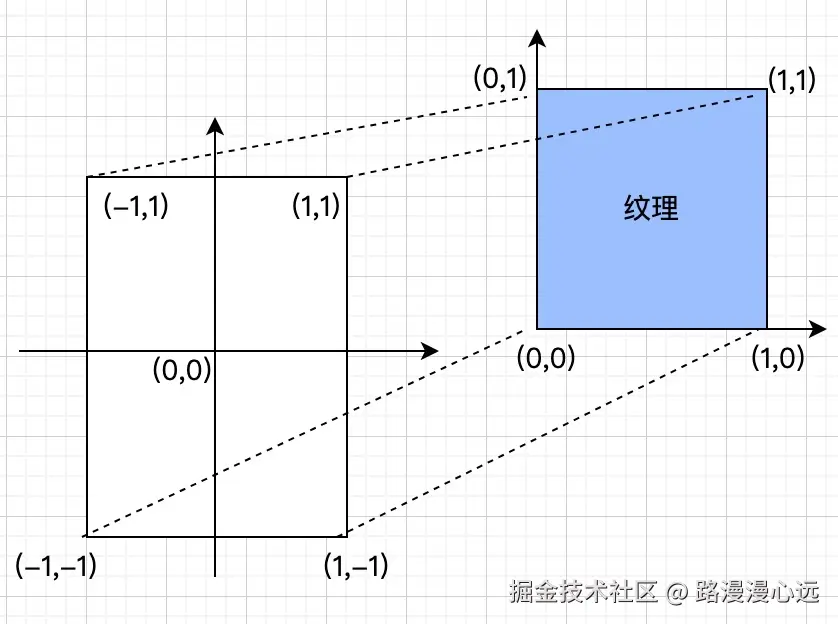

上一篇介绍过纹理坐标，原点在左下，但图像存储时是以左上为(0,0)，所以一般会遇到上下颠倒的问题，可以在shader中处理，也可以把纹理坐标倒过来放。


1.3.1 纹理的创建

// 纹理加载
GLuint texture;
glGenTextures(1, &texture);
// 绑定到当前活跃的纹理单元（Active Texture Unit中的指定纹理目标（如 `GL_TEXTURE_2D`）
glBindTexture(GL_TEXTURE_2D, texture);
// 设置环绕模式，超过边界时的表现
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_REPEAT);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_REPEAT);
// 设置过滤模式，放大缩小的表现
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR_MIPMAP_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);

  • 环绕模式

    模式行为示意图
    GL_REPEAT平铺重复▭▭▭▭
    GL_CLAMP_TO_EDGE边缘拉伸▭→边缘延伸
    GL_MIRRORED_REPEAT镜像重复▭8▭▭8▭

  • 过滤模式

    模式描述适用场景
    GL_NEAREST最近邻采样，保留锐利边缘像素风格
    GL_LINEAR双线性插值，平滑过渡常规3D模型
    GL_LINEAR_MIPMAP_LINEAR三线性过滤高质量渲染

  • 多级渐远纹理（Mipmap） Mipmap是一系列不同分辨率的纹理图像，每个图像的尺寸是前一个的一半。例如用于不同距离下采样，可以减少锯齿和闪烁现象，同时还能优化性能。


使用也特别简单，在创建完一个纹理后调用glGenerateMipmap，OpenGL就会承担接下来的所有工作了。

glGenerateMipmap(GL_TEXTURE_2D);

纹理数据的填充，可以直接从CPU copy，也可以如iOS相机共享内存，还可以绑定FrameBuffer，作为画布填充中间内容。下文会讲图片到纹理和相机帧到纹理。

1.3.1 图片读取（通用）

Texture的数据填充，其实就是从CPU的spriteData Copy数据即可。

glTexImage2D(
    GL_TEXTURE_2D,    // 目标
    0,                // Mipmap级别（0为基级）
    GL_RGBA,          // 内部存储格式
    width, height,    // 纹理尺寸
    0,                // 历史遗留参数
    format,           // 数据格式
    GL_UNSIGNED_BYTE, // 数据类型
    data              // 像素数据指针
);

但对于像素指针data，图片通常需要一下过程，这一步骤实际上是在给图片解码转换为位图。PNG格式为无损压缩，JPEG为有损压缩，过程和视频编码的帧内编码很类似。

解码这个过程也很耗时的，所以iOS的一些框架，如 YYImage和SDImage，在下载成功后也会进行如下类似步骤，目的就是在异步解码，从而在显示图片时更加流畅。

//1、将 UIImage 转换为 CGImageRef
CGImageRef spriteImage = [UIImage imageNamed:fileName].CGImage;
//判断图片是否获取成功
if (!spriteImage) {
    exit(1);
}
// 读取图片的大小，宽和高
size_t width = CGImageGetWidth(spriteImage);
size_t height = CGImageGetHeight(spriteImage);
// 获取图片字节数 宽*高*4（RGBA）
GLubyte * spriteData = (GLubyte *) calloc(width * height * 4, sizeof(GLubyte));
// 创建上下文
CGContextRef spriteContext = CGBitmapContextCreate(spriteData, width, height, 8, width*4,CGImageGetColorSpace(spriteImage), kCGImageAlphaPremultipliedLast);
// 在CGContextRef上--> 将图片绘制出来
CGRect rect = CGRectMake(0, 0, width, height);
// 使用默认方式绘制
CGContextDrawImage(spriteContext, rect, spriteImage);
// 画图完毕就释放上下文
CGContextRelease(spriteContext);

1.3.2 iOS相机读取（共享内存）

在看GPUImage代码时，会发现纹理创建是通过以下方式，Core Video实现了CPU和GPU共享内存的方式可以实现高效零拷贝操作：

if ([GPUImageContext supportsFastTextureUpload]) {
  // CVOpenGLESTextureCacheCreateTextureFromImage
} else {
  // generateTexture
}

主要步骤包括：

  • 创建Core Video纹理缓存
CVOpenGLESTextureCacheRef textureCache;
CVReturn err = CVOpenGLESTextureCacheCreate(
    kCFAllocatorDefault,
    NULL,
    glContext,
    NULL,
    &textureCache
);
  • 创建纹理（yTexName），pixelBuffer在相机部分会有说明
CVOpenGLESTextureRef yTexture;
CVReturn yRet = CVOpenGLESTextureCacheCreateTextureFromImage(
    kCFAllocatorDefault,
    textureCache,
    pixelBuffer,
    NULL,
    GL_TEXTURE_2D,
    GL_LUMINANCE,
    (GLsizei)CVPixelBufferGetWidth(pixelBuffer),
    (GLsizei)CVPixelBufferGetHeight(pixelBuffer),
    GL_LUMINANCE,
    GL_UNSIGNED_BYTE,
    0,
    &yTexture
);
GLuint yTexName = CVOpenGLESTextureGetName(yTexture);

// 获取UV纹理
