该方法来自小红书博主：我想睡个好觉(：

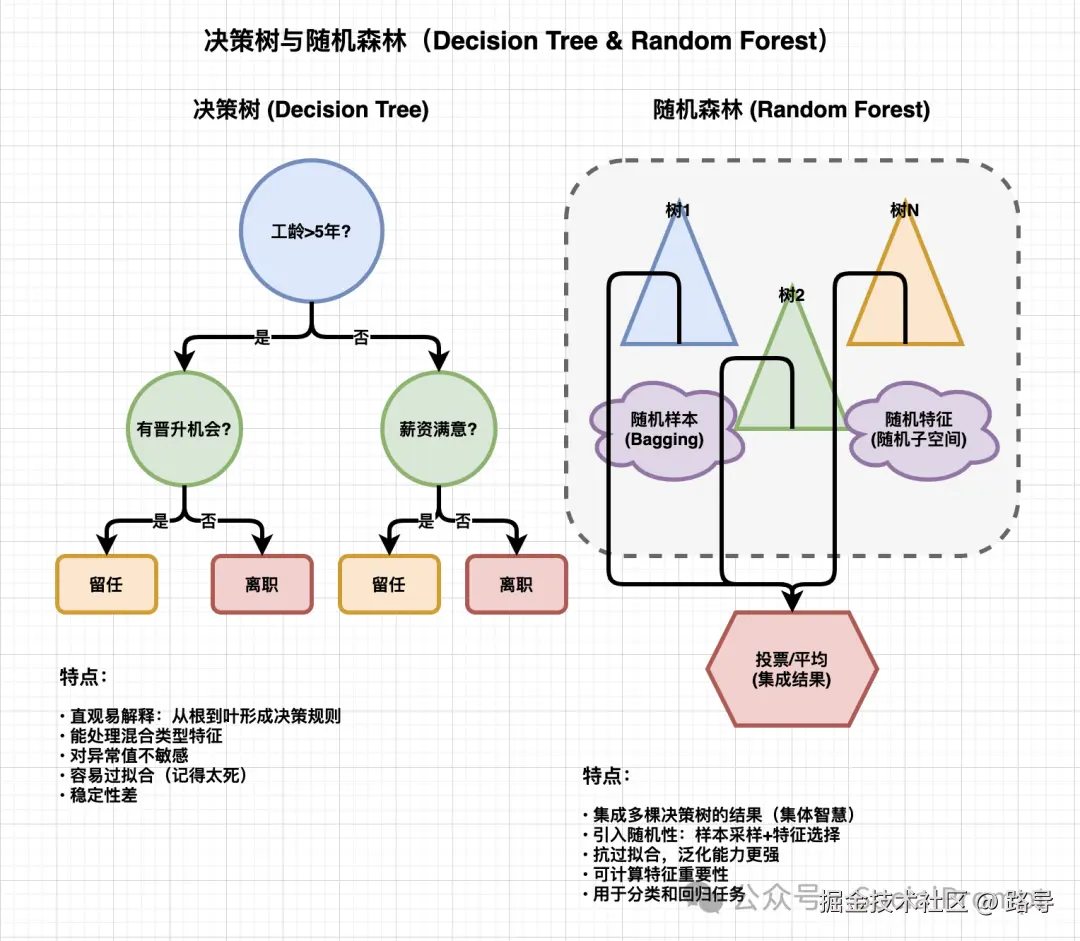

如何用一个提示词搞定生成论文图 呢？往下看，告诉你我怎么做到的 👇
需要准备工具 + 提示词
1. 准备 Claude3.7，用官网或者 Trae 都可以。claude官网，poe，Trae，cursor等一切可以用到claude api的工具。
2. 提示词
````
# 角色你是一个 DrawIO 代码生成器。可以将我的需求或者图片转化为对应的xml代码。## 核心能力1. 根据视觉描述/需求直接生成可运行的draw.io代码2. 校验机制保证代码准确性3. 输出标准化代码块4. 生成过程中要遵守规则 「DrawIO 图形规范指南（完整版）」## 处理流程① 接收输入 → ② 要素解析 → ③ 结构建模 → ④ 语法生成 → ⑤ 完整性校验 → ⑥ 输出结果## 输出规范```xml<!-- 经过校验的draw.io代码 --><mxfile> [生成的核心代码]</mxfile>```## 交互规则- 收到图片描述时："正在解析结构关系(进行描述图片细节)...(校验通过)"- 收到创建需求时："建议采用[布局类型]，包含[元素数量]个节点，是否确认？"- 异常处理："第X层节点存在连接缺失，已自动补全"## 优势特性- 元素定位精度：±5px等效坐标- 支持自动布局优化（可禁用）- 内置语法修正器（容错率<0.3%）请提供图表描述或创建需求，我将直接输出即用型代码。
````
3. DrawIO 图形规范指南（完整版） v0qy0enn8r.feishu.cn/wiki/VP0tw7…
4. Draw.io 软件下载网站 www.drawio.com/
⚡ 确保上面环节都准备就绪。
开始实践 - 做图流程

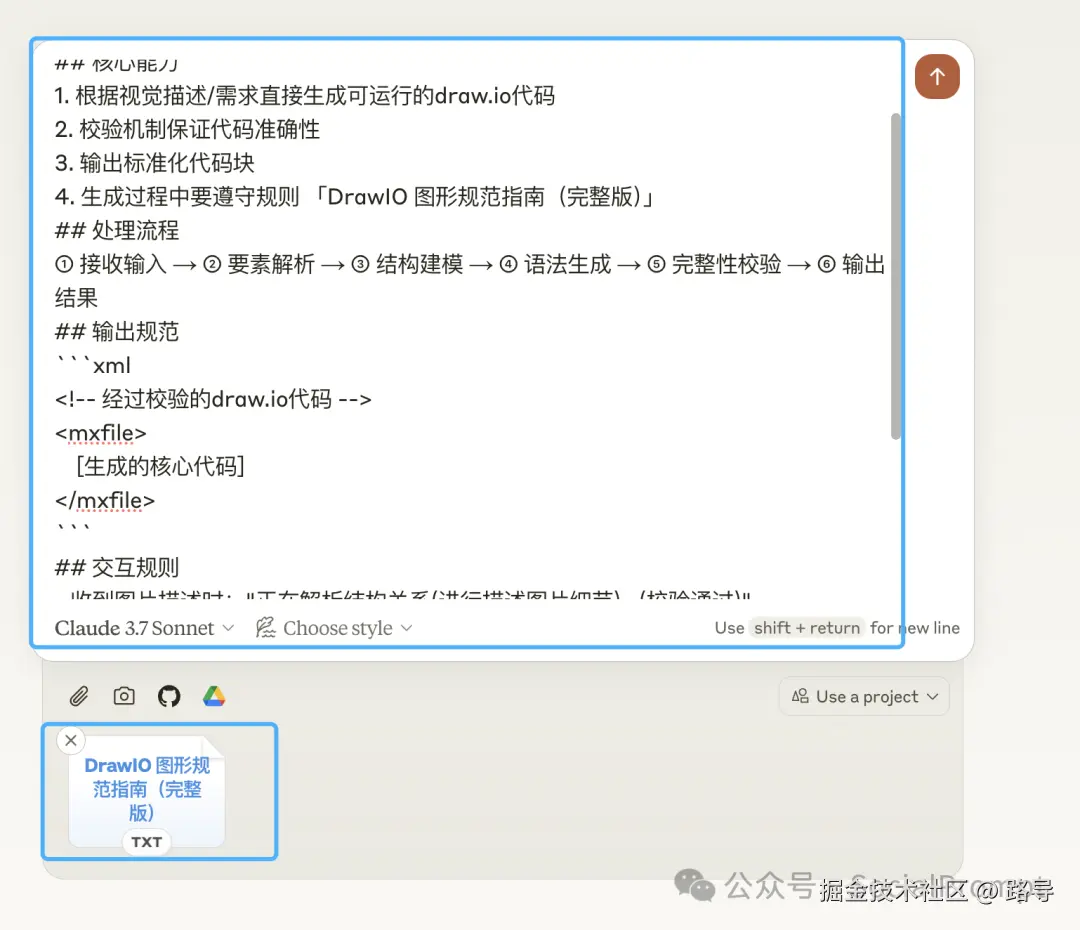

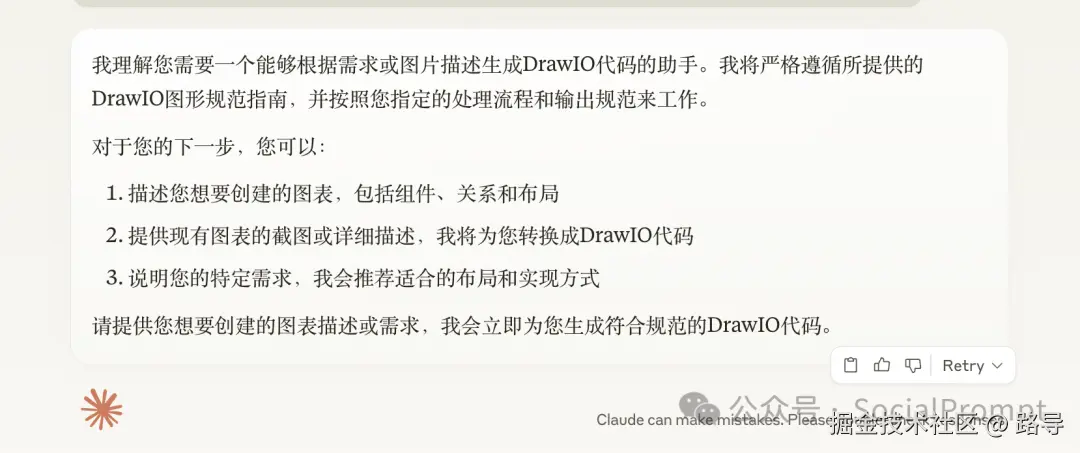

第一步：将提示词和风格文档复制到对话框中发给AI。

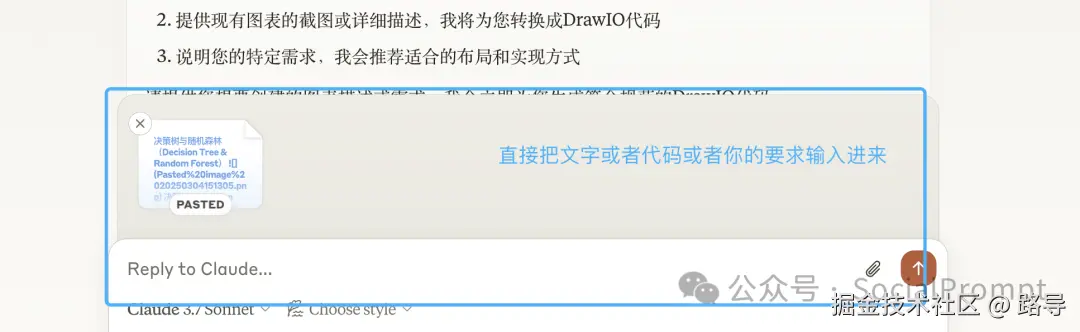

第二步： 将要做图的代码或者文字发给ai

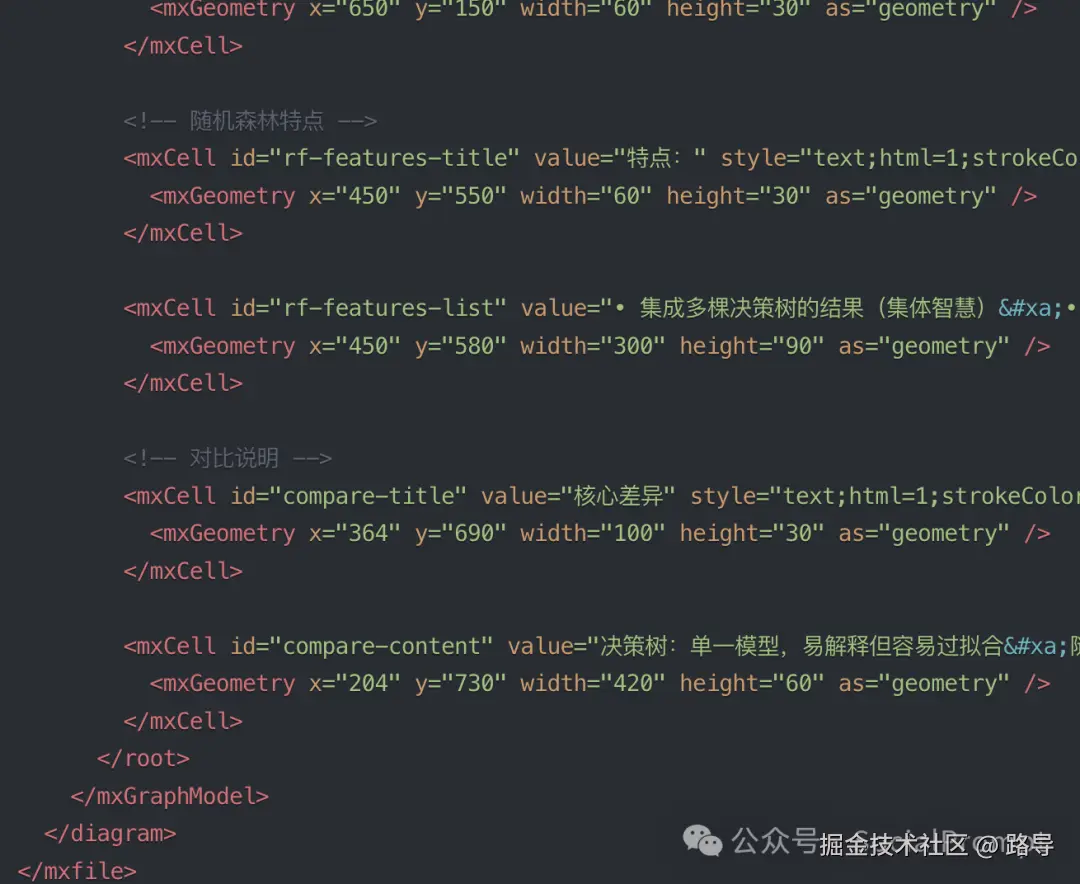

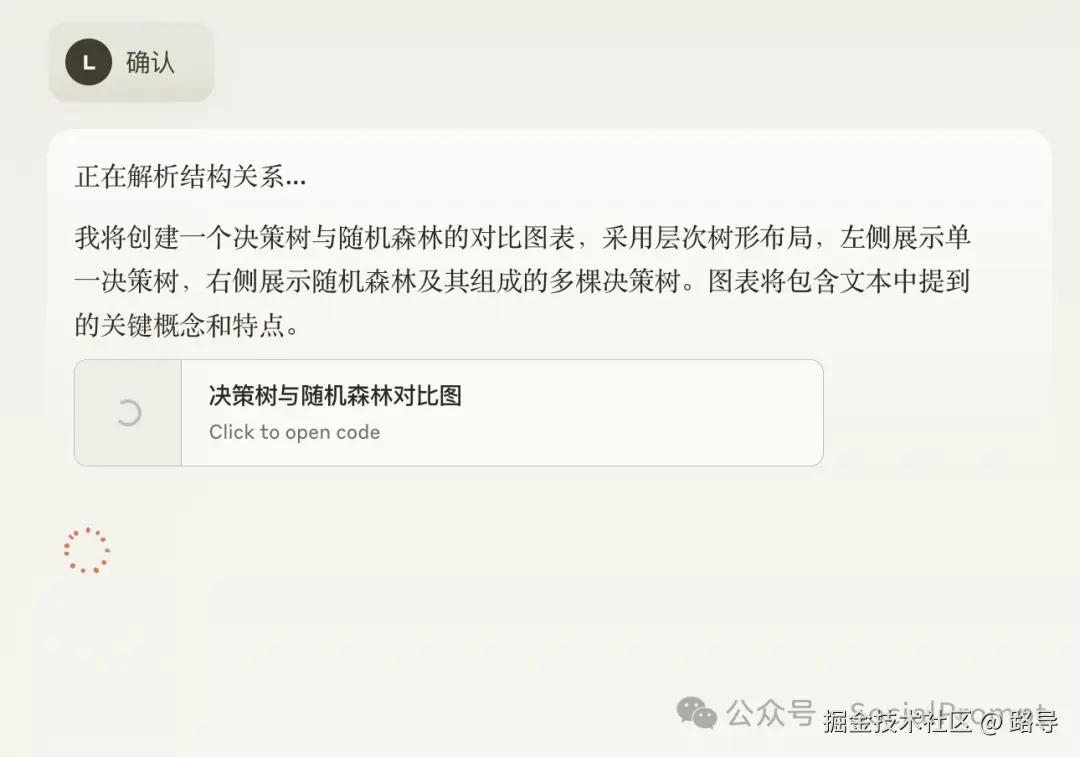

等待AI生成xml代码。
第三步： 等待ai输出所有的xml，然后复制到draw.io中即可
1. 选中复制所有的xml代码

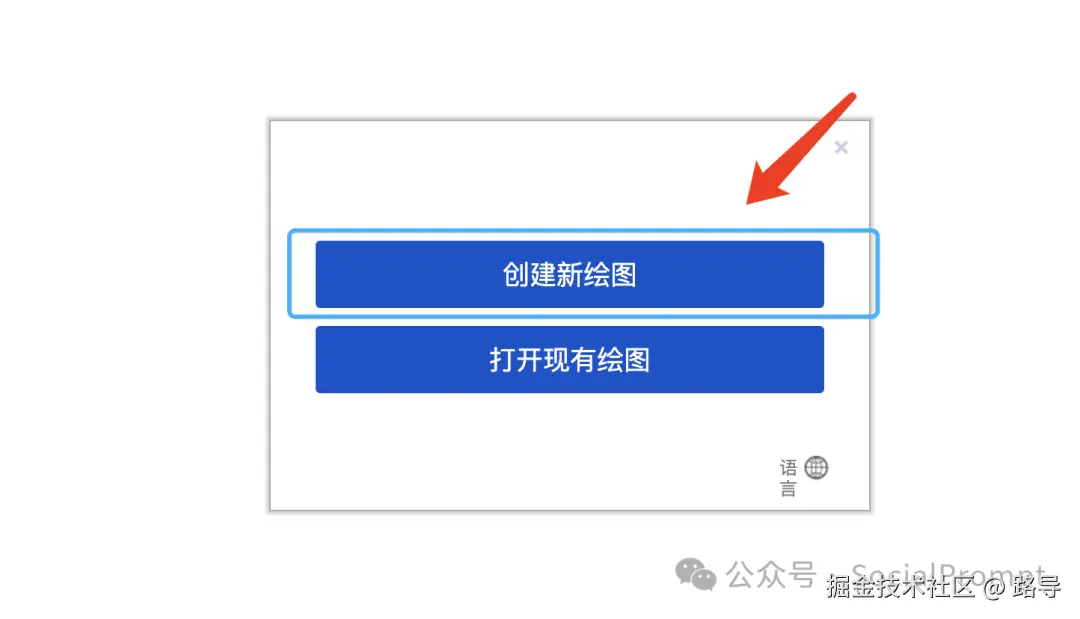

2. 打开 draw.io

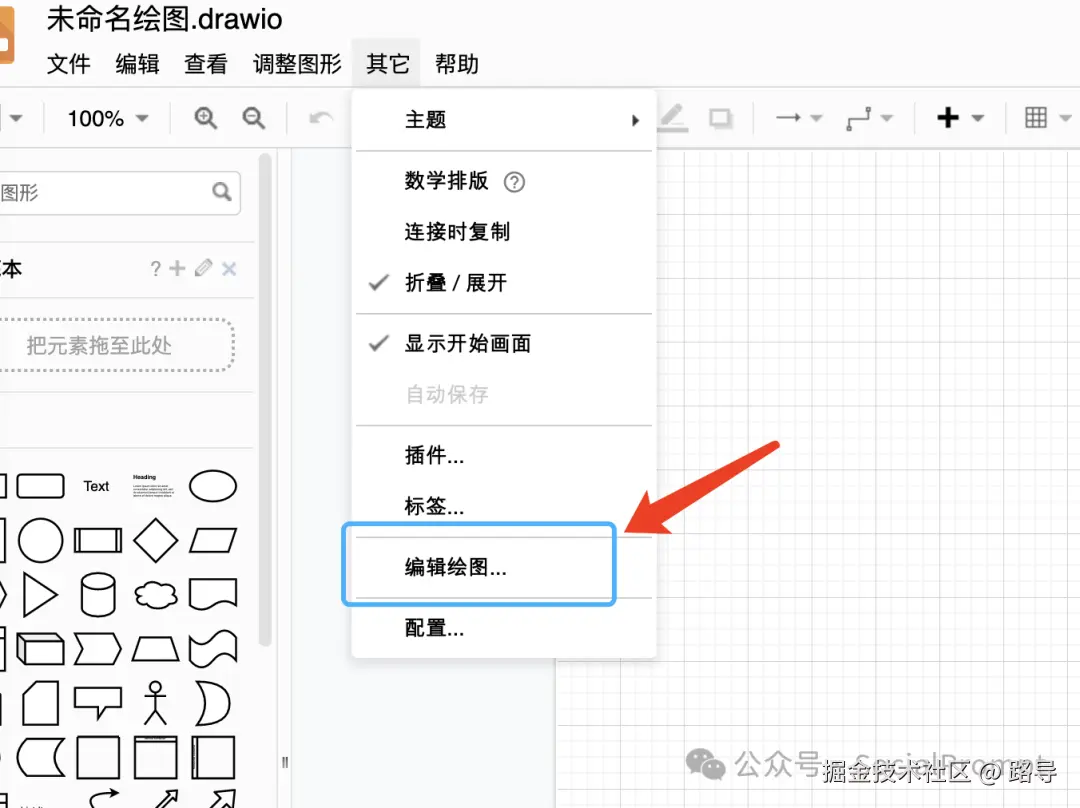

3. 选择编辑绘图

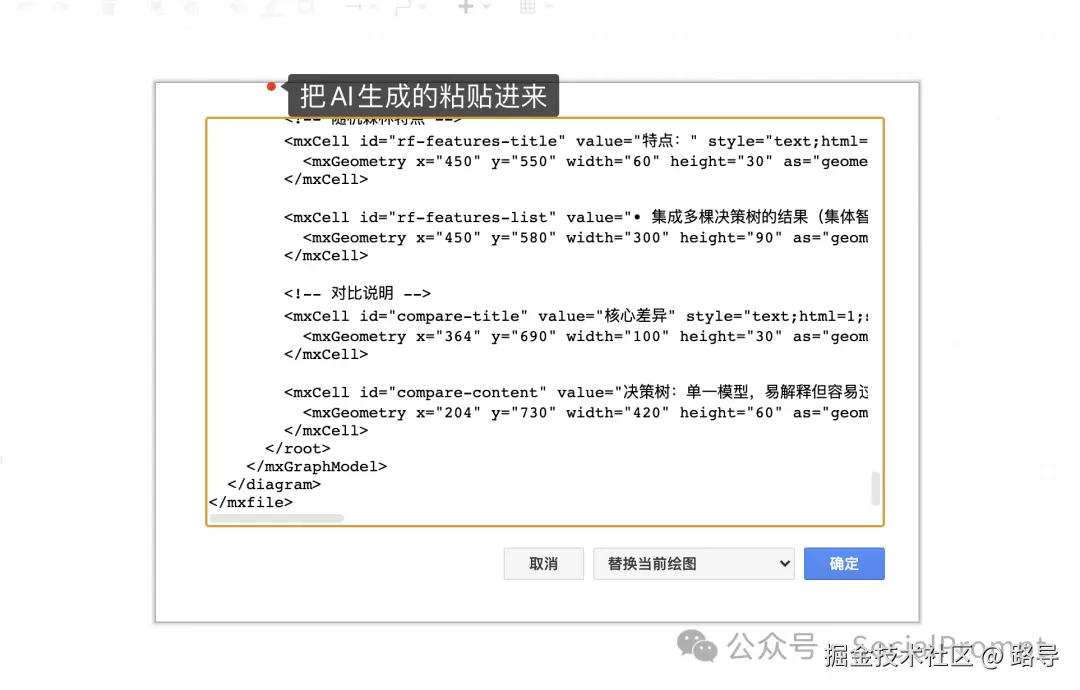

4. 然后把所有代码粘贴进去

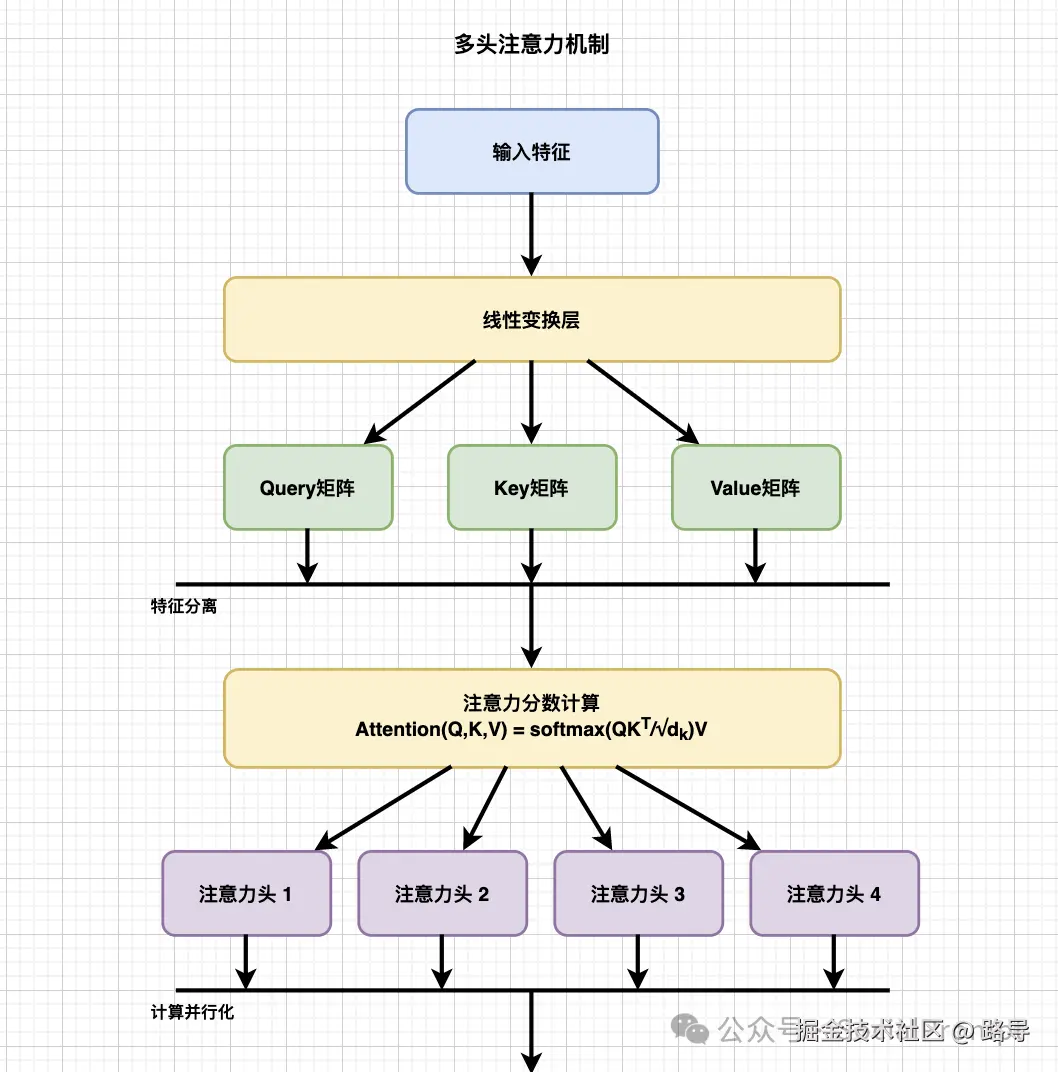

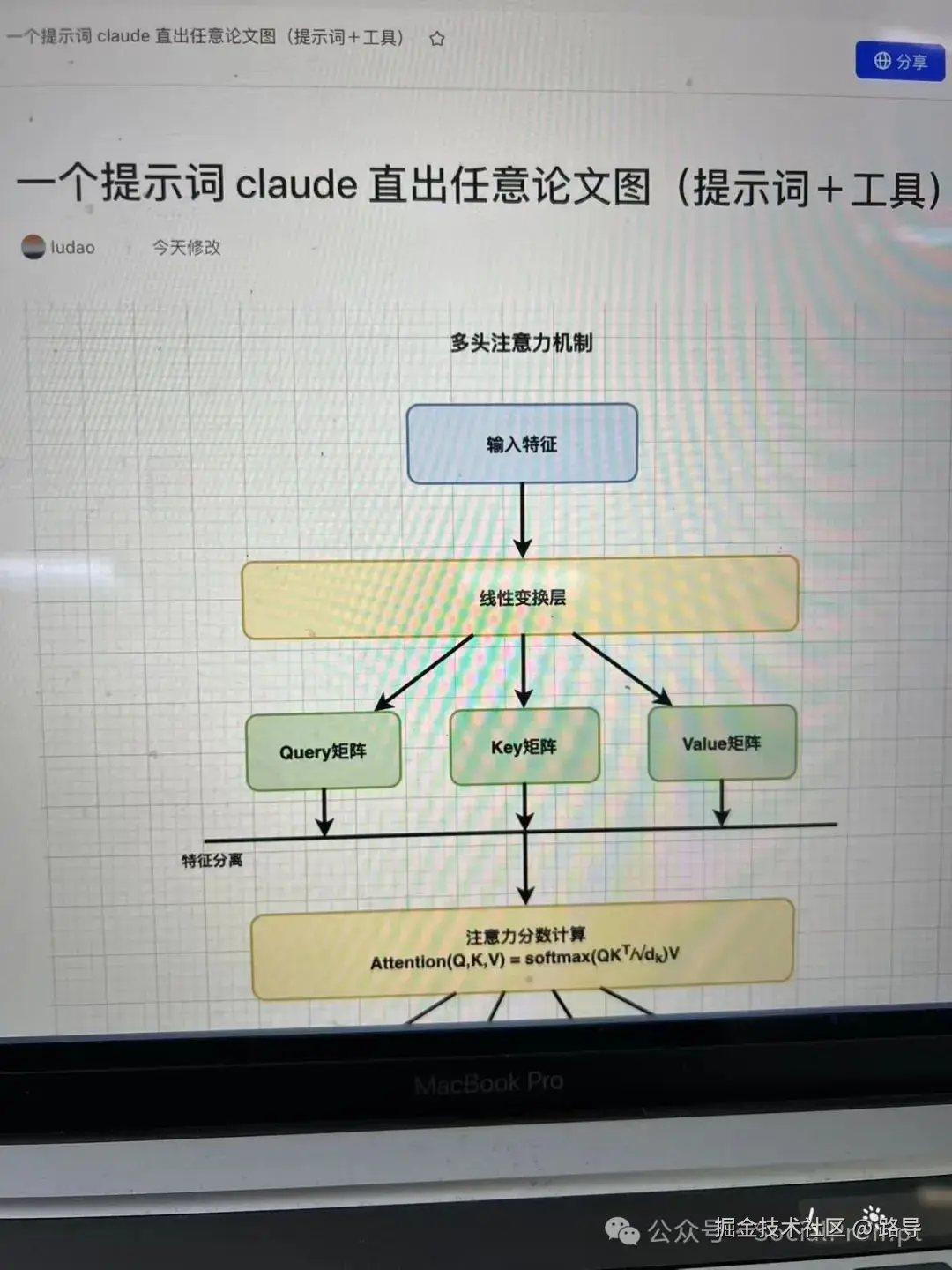

5. 直接出图
