提问：
- View和ViewGroup的onLayout关系是什么样的？
- layout和onlayout关系是什么样的？
01.View的布局原理。
- 请问布局的本质是什么，View是一块矩形区域，布局就是确定这个矩形区域四个顶点的坐标，也就是View中的mLeft,mTop,mBottom,mRight变量，在我们确定矩形区域的位置后，View才能在绘制（onDraw）的时候知道应该在哪个矩形区域内绘制控件。
- 布局分为两个方法，一个是layout，一个是onlayout。其中，Layout方法是用来设置坐标，确定这个矩形区域位置的方法。其在内部 为这几个成员变量赋值，那onLayout()的作用是什么呢？
- onLayout()都是由ViewGroup类别实现的，他的作用就是确定ViewGroup中每个子View的位置。onLayout()方法会遍历容器中所有的子控件，然后计算他们左上右下的坐标值，并调用child.layout()方法为子控件设置坐标；然后由于子View的layout()方法中又调用了onLayout()方法，如果子控件child也是一个容器，就会继续为该子View的子控件计算坐标，如果child不是容器，onLayout()方法将什么也不做。
02. Layout流程
- 它的整体流程和Measure一样，所以让我们直接进入到它的View树中的流程吧。
2.1 ViewGroup的layout()
-
源码如下所示
- 从源码中可以看出实际上调用的还是View的layout()方法。
@Override public final void layout(int l, int t, int r, int b) { if (!mSuppressLayout && (mTransition == null || !mTransition.isChangingLayout())) { if (mTransition != null) { mTransition.layoutChange(this); } //内部实际上是调用View的layout() super.layout(l, t, r, b); } else { // record the fact that we noop'd it; request layout when transition finishes mLayoutCalledWhileSuppressed = true; } }
2.2 View的layout()
-
获取上下左右四个顶点坐标系的值并最终通过setFrame进行设置来确定自身位置。接着调用OnLayout进行子View的布局流程。
- 对比测量过程，ViewGroup先在layout()中确定自己的布局，然后在onLayout()方法中再调用子View的layout()方法，让子View布局。在Measure过程中，ViewGroup一般是先测量子View的大小，然后再确定自身的大小。
public void layout(int l, int t, int r, int b) { // 当前视图的四个顶点 int oldL = mLeft; int oldT = mTop; int oldB = mBottom; int oldR = mRight; // 确定视图的四个顶点 boolean changed = isLayoutModeOptical(mParent) ? setOpticalFrame(l, t, r, b) : setFrame(l, t, r, b); // 调用 onLayout()测量子视图 if (changed || (mPrivateFlags & PFLAG_LAYOUT_REQUIRED) == PFLAG_LAYOUT_REQUIRED) { onLayout(changed, l, t, r, b); } ... }
03.OnLayout流程
3.1 View的onLayout()
-
查看源码如下所示
- 由于继承View的自定义控件不包含子控件，所以View的onLayout()方法是空实现。
/** * onLayout（） * 注：对于单一View的laytou过程 * a. 由于单一View是没有子View的，故onLayout（）是一个空实现 * b. 由于在layout（）中已经对自身View进行了位置计算，所以单一View的layout过程在layout（）后就已完成了 */ protected void onLayout(boolean changed, int left, int top, int right, int bottom) { }
3.2 ViewGroup的onLayout()
-
查看源码如下所示
- ViewGroup中的onLayout方法是抽象方法，需要我们自己去实现，它需要去遍历子View，根据子View的宽高，布局参数，以及自身的布局方向，计算出子View的四个顶点的坐标，然后调用子View的Layout为其确定布局。
/** * 作用：计算该ViewGroup包含所有的子View在父容器的位置（） * 注： * a. 定义为抽象方法，需重写，因：子View的确定位置与具体布局有关，所以onLayout（）在ViewGroup没有实现 * b. 在自定义ViewGroup时必须复写onLayout（）！！！！！ * c. 复写原理：遍历子View 、计算当前子View的四个位置值 & 确定自身子View的位置（调用子View layout（）） * */ @Override protected abstract void onLayout(boolean changed,int l, int t, int r, int b);
04.View的布局流程

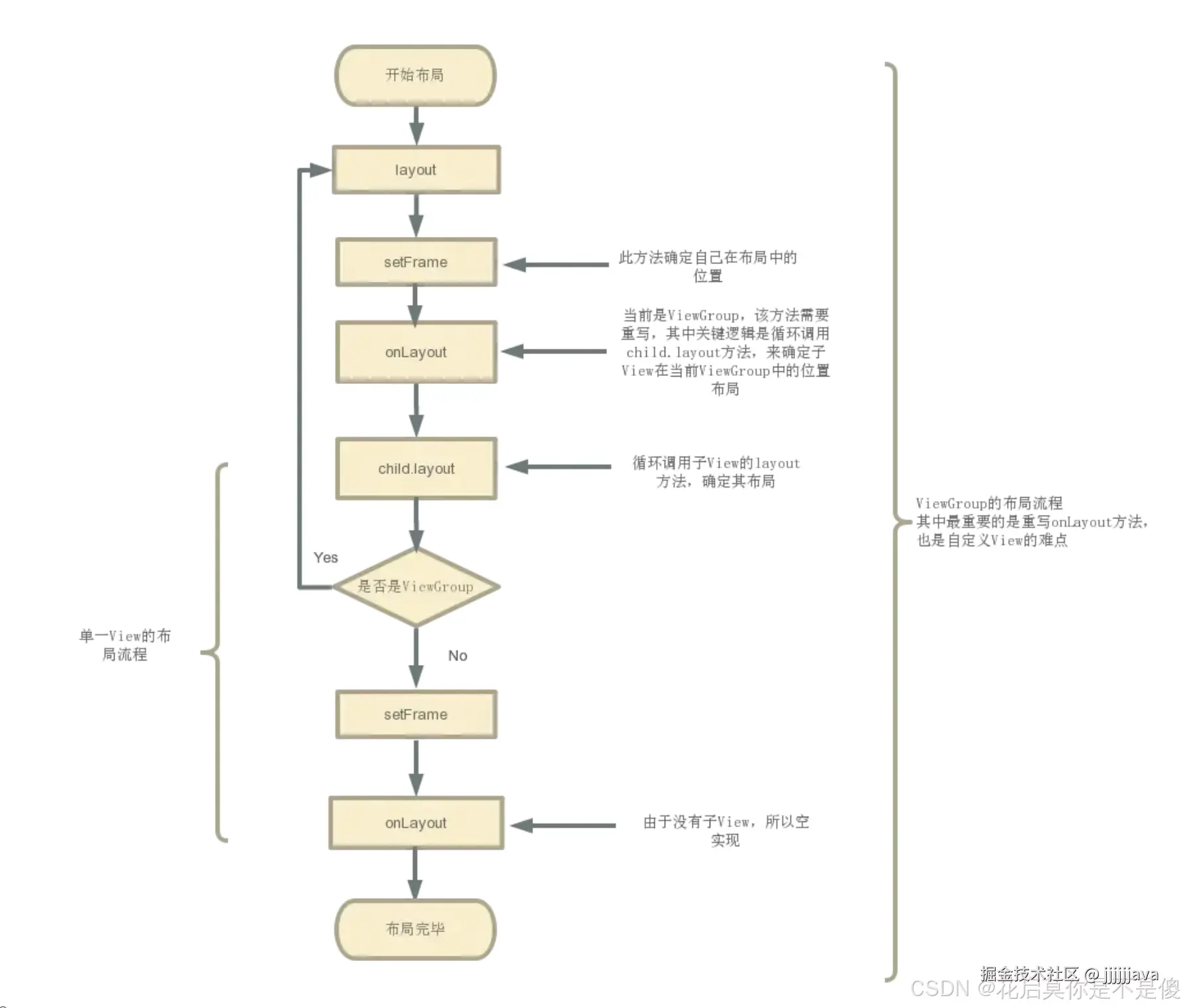

View的布局流程：假如从一个ViewGroup开始。
- **
**
05.FrameLayout中onLayout解析
-
FrameLayout 的 onLayout 方法比较简单，这里直接通过注释的形式进行说明。
@Override //onLayout() 方法只是简单地调用了 layoutChildren()，实际的布局逻辑都在 layoutChildren() 中。 protected void onLayout(boolean changed, int left, int top, int right, int bottom) { layoutChildren(left, top, right, bottom, false /* no force left gravity */); } void layoutChildren(int left, int top, int right, int bottom, boolean forceLeftGravity) { final int count = getChildCount(); //计算父view可使用的上下左右边界 final int parentLeft = getPaddingLeftWithForeground(); final int parentRight = right - left - getPaddingRightWithForeground(); final int parentTop = getPaddingTopWithForeground(); final int parentBottom = bottom - top - getPaddingBottomWithForeground(); // 遍历每一个 view，设置每一个 view 的位置。 for (int i = 0; i < count; i++) { final View child = getChildAt(i); // 只操作可见 view if (child.getVisibility() != GONE) { //获取子视图的LayoutParams及其测量好的宽高 final LayoutParams lp = (LayoutParams) child.getLayoutParams(); // width 和 height 分别是 Measure 过后的 宽和高 final int width = child.getMeasuredWidth(); final int height = child.getMeasuredHeight(); int childLeft; int childTop; //从上面获取到的子视图的LayoutParams中解析其gravity属性，其用于 控制视图内容在其自身范围内的对齐方式。简单来说，它决定了视图内的内容应该靠左、靠右、居中还是其他对齐方式。 int gravity = lp.gravity; if (gravity == -1) { gravity = DEFAULT_CHILD_GRAVITY; } /* 获取当前布局的方向（从左到右或从右到左）。 View.LAYOUT_DIRECTION_LTR（0）：从左到右（默认方向）。 View.LAYOUT_DIRECTION_RTL（1）：从右到左（阿拉伯语、希伯来语等语言使用的布局方式）。 将 gravity 属性转换为绝对方向。 在布局方向为 RTL（从右到左）时，这一步非常重要，它可以将相对的 gravity（如 LEFT 和 RIGHT）翻译为绝对的方向。 提取 gravity 属性中的垂直对齐方式（与水平对齐分开处理）。 gravity & Gravity.VERTICAL_GRAVITY_MASK 的作用是屏蔽掉水平方向上的标志位，仅保留垂直方向的对齐规则。 */ final int layoutDirection = getLayoutDirection(); final int absoluteGravity = Gravity.getAbsoluteGravity(gravity, layoutDirection); final int verticalGravity = gravity & Gravity.VERTICAL_GRAVITY_MASK; //根据 gravity 计算 left 和 top 坐标 //水平对齐规则 switch (absoluteGravity & Gravity.HORIZONTAL_GRAVITY_MASK) { case Gravity.CENTER_HORIZONTAL: // gravity 是水平居中的情况 // 左坐标的计算可以分为两部分 // 1. 可使用的父 view 的左边界范围 + 放置view的中间位置(父view可用范围 减去 view 宽度后的一半) // 2. 移除右 margin 加上 左margin childLeft = parentLeft + (parentRight - parentLeft - width) / 2 + lp.leftMargin - lp.rightMargin; break; case Gravity.RIGHT: // 这里主要考虑的是强制从左排列，在开发者选项中可以进行设置。 // 这里就先不讨论这个。 if (!forceLeftGravity) { childLeft = parentRight - width - lp.rightMargin; break; } case Gravity.LEFT: default: // 默认情况，加上左 margin 就行。 childLeft = parentLeft + lp.leftMargin; } //垂直对齐规则 switch (verticalGravity) { case Gravity.TOP: childTop = parentTop + lp.topMargin; break; case Gravity.CENTER_VERTICAL: // 垂直居中的情况，与上面类似，也不重复了。 childTop = parentTop + (parentBottom - parentTop - height) / 2 + lp.topMargin - lp.bottomMargin; break; case Gravity.BOTTOM: childTop = parentBottom - height - lp.bottomMargin; break; default: childTop = parentTop + lp.topMargin; } // 最重要的地方，将计算得出的四个位置作为参数，设置进去。 child.layout(childLeft, childTop, childLeft + width, childTop + height); } } }
