1、图像梯度
图像梯度反映了图像亮度变化的强度与方向，是图像边缘检测的基础。OpenCV 提供了多种计算图像梯度的算子，例如 Sobel 算子、Scharr 算子和 Laplacian 算子。
1.1 Sobel算子

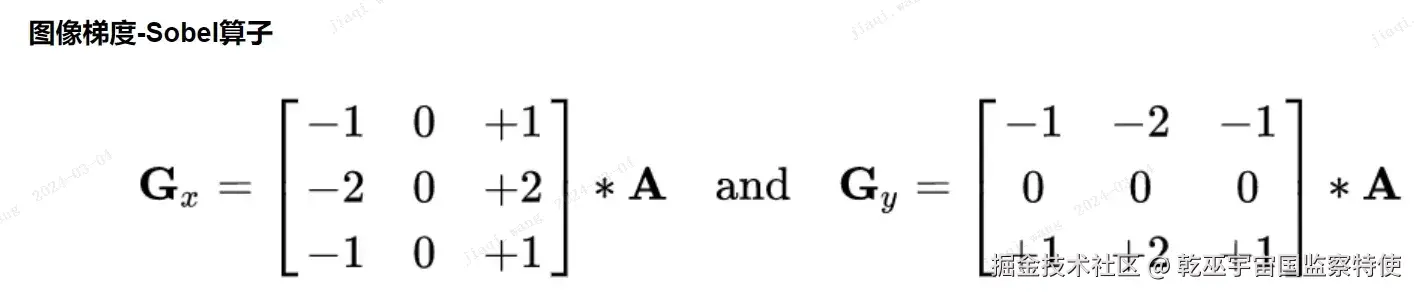

原理: Sobel 算子利用像素点上下、左右邻点的灰度加权差，在边缘处达到极值来检测边缘。
从上面的计算公式可以看出，Gx是的计算是右边减右左边，Gy的计算是下边减上边
优点：
- 能够提供较为精确的边缘方向信息：
Sobel 算子通过计算图像在水平和垂直方向上的梯度，可以确定边缘的方向（例如通过arctan(sobely / sobelx)计算梯度方向）。 - 对噪声具有一定的平滑作用：
Sobel 算子在计算梯度时，使用了高斯平滑（通过加权平均），因此对噪声有一定的抑制作用。
缺点：
- 边缘定位精度不够高：
由于 Sobel 算子使用了高斯平滑，虽然抑制了噪声，但也导致边缘的定位不够精确，边缘可能会变得模糊。 - 对细边缘和弱边缘的检测效果较差：
由于 Sobel 算子的梯度计算是基于局部区域的加权平均，细边缘和弱边缘可能会被忽略或削弱。
因此，Sobel 算子通常用于对边缘定位精度要求不高的场景，或者作为边缘检测的预处理步骤。
import cv2
def cv_show(img, name):
cv2.imshow(name, img)
cv2.waitKey()
cv2.destroyAllWindows()
img = cv2.imread("test.png")
# cv2.CV_64F能够位扩展，支持负数
# 这里只计算x，所以dx是1,dy是0
sobelx = cv2.Sobel(img, cv2.CV_64F, 1, 0, ksize=3)
# 取绝对值
sobelx = cv2.convertScaleAbs(sobelx)
cv_show(sobelx, "sobelx")
# 计算y
sobely = cv2.Sobel(img, cv2.CV_64F, 0, 1, ksize=3)
sobely = cv2.convertScaleAbs(sobely)
cv_show(sobely, "sobely")
# 分别计算x,y，再求和
# sum = alpha * x + beta * y + gamma
sobelxy = cv2.addWeighted(sobelx, 0.5, sobely, 0.5,0)
cv_show(sobelxy, "sobelxy")
# 不建议直接计算，效果不好

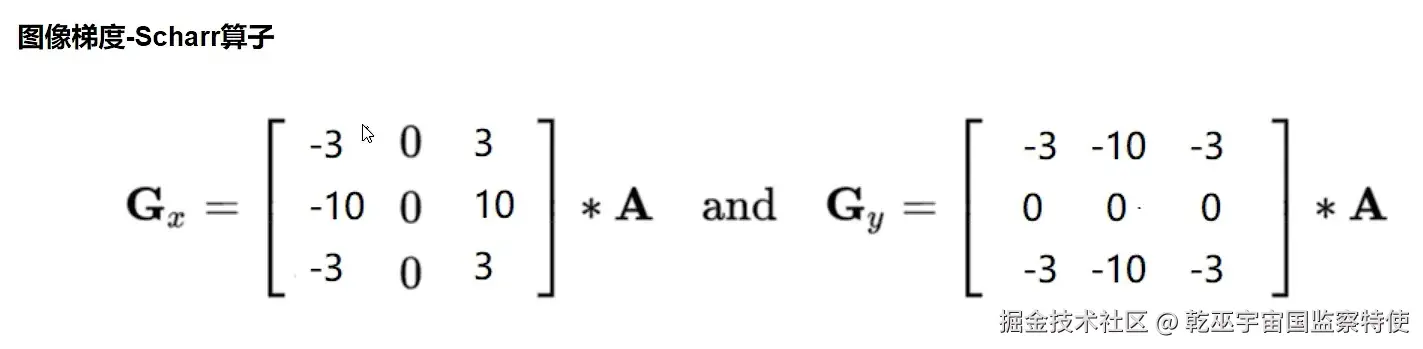

1.2 Scharr算子
和Sobel算子的计算方法一致，只是求和的各数值系数变大了，因此对于结果的差异更明显了
import cv2
def cv_show(img, name):
cv2.imshow(name, img)
cv2.waitKey()
cv2.destroyAllWindows()
img = cv2.imread("test.png")
scharrx = cv2.Scharr(img, cv2.CV_64F, 1, 0)
scharrx = cv2.convertScaleAbs(scharrx)
scharry = cv2.Scharr(img, cv2.CV_64F, 0, 1)
scharry = cv2.convertScaleAbs(scharry)
# 分别计算x,y，再求和
# sum = alpha * x + beta * y + gamma
scharrxy = cv2.addWeighted(scharrx, 0.5, scharry, 0.5,0)
cv_show(scharrxy, "sobelxy")
1.3 Laplacian算子
原理: Laplacian 算子是一种二阶微分算子，用于计算图像的二阶导数。二阶导是一阶导的变化率，所以对变化更敏感，同时对噪音点也更敏感，拉普拉斯算子通常需要跟其它方法组合使用，不会单独使用。
特点:
- 对噪声敏感。
- 能够检测出图像中的细节和边缘。
import cv2
"""
拉普拉斯算子没有x,y的概念是因为根据公式，它是计算3X3的格子中中间点与周围点的差异，
不需要再单独计算上、下、左、右
"""
def cv_show(img, name):
cv2.imshow(name, img)
cv2.waitKey()
cv2.destroyAllWindows()
img = cv2.imread("test.png")
laplacian = cv2.Laplacian(img, cv2.CV_64F)
laplacian = cv2.convertScaleAbs(laplacian)
cv_show(laplacian, "laplacian")
2. 图像滤波
图像滤波是图像处理中常用的技术，用于去除图像中的噪声、平滑图像、增强图像细节等。OpenCV 提供了多种图像滤波方法，例如均值滤波、高斯滤波、中值滤波等。
2.1 均值滤波
原理:
用图像中像素点邻域内所有像素的平均值代替该像素点的值。
特点:
- 算法简单，计算速度快。
- 对随机噪声（如椒盐噪声）有一定的去噪效果。
- 会使图像变得模糊，尤其是边缘部分。
- 对高斯噪声的去噪效果不如高斯滤波。
适用场景:
- 需要快速去噪且对图像细节要求不高的场景。
- 处理椒盐噪声等随机噪声。
2.2 高斯滤波
原理:
用高斯函数计算邻域内像素的加权平均值，权重随着距离中心像素的距离增加而减小。
特点:
- 对高斯噪声有较好的去噪效果。
- 比均值滤波更好地保留图像边缘信息。
- 计算量略大于均值滤波。
适用场景:
- 需要去除高斯噪声且保留图像边缘信息的场景。
- 对图像细节要求较高的场景。
2.3 中值滤波
原理
中值滤波的原理非常简单：
- 选择一个滑动窗口（通常是正方形或圆形）在图像上移动。
- 对窗口内的所有像素值进行排序。
- 取排序后的中间值（中值）作为当前像素的新值。
特点
- 对椒盐噪声有极好的去噪效果：
椒盐噪声是一种随机出现的黑白像素点，中值滤波通过取中值的方式能够有效去除这些异常值。 - 能够较好地保留图像边缘信息：
由于中值滤波是基于排序的非线性操作，它不会像均值滤波那样使边缘变得模糊。 - 对高斯噪声的去噪效果一般：
中值滤波主要针对椒盐噪声，对高斯噪声的去噪效果不如高斯滤波。 - 计算量较大：
中值滤波需要对邻域内的像素进行排序，因此计算量比均值滤波和高斯滤波更大。
适用场景
- 去除图像中的椒盐噪声。
- 需要保留图像边缘信息的场景。
- 对高斯噪声的去噪要求不高的场景。
import cv2
img = cv2.imread("test.png")
# 均值滤波，简单的平均卷积操作
blur = cv2.blur(img, (3, 3))
cv2.imshow("blur", blur)
cv2.waitKey(0)
cv2.destroyAllWindows()
# 方框滤波，基本和均值一样，可以选择归一化
box = cv2.boxFilter(img, -1, (3, 3), normalize=True) # normalize为True后和均值滤波一样，
# 如果normalize为False，会发生越界的情况，图像显示的现象为过曝
cv2.imshow("box", box)
cv2.waitKey(0)
cv2.destroyAllWindows()
# 高斯滤波，高斯分布，越靠近中间的权重越大，高斯滤波对高斯噪声效果好
gaussian = cv2.GaussianBlur(img, (5, 5), 1)
cv2.imshow("gaussian", gaussian)
cv2.waitKey(0)
cv2.destroyAllWindows()
# 中值滤波，在框框内的数，从小到大排序，取中间的值为结果值
median = cv2.medianBlur(img, 5)
cv2.imshow("median", median)
cv2.waitKey(0)
cv2.destroyAllWindows()
2.5 总结

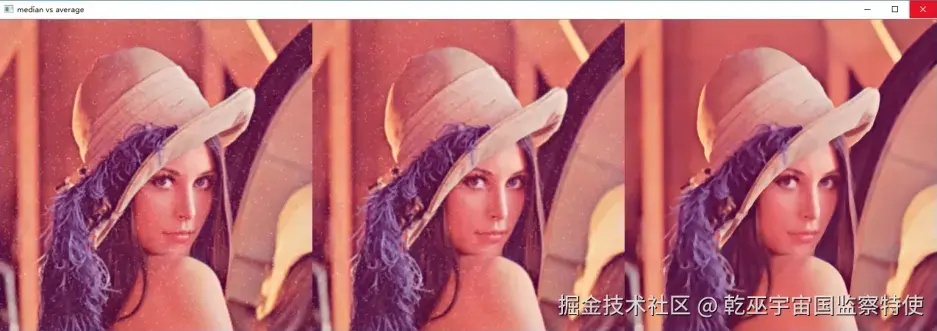

从左往右依次是经过均值滤波、高斯滤波、中值滤波的结果，从图像的显示来看，中值滤波的效果最好。
| 滤波类型 | 原理 | 去椒盐噪声 | 去高斯噪声 | 边缘保留 | 计算速度 | 适用场景 |
|---|---|---|---|---|---|---|
| 均值滤波 | 邻域像素的平均值 | 一般 | 一般 | 边缘模糊 | 快 | 快速去噪，对细节要求不高 |
| 高斯滤波 | 邻域像素的加权平均值（高斯权重） | 一般 | 好 | 边缘保留较好 | 较慢 | 去除高斯噪声，保留边缘信息 |
| 中值滤波 | 邻域像素的中值 | 非常好 | 一般 | 边缘保留较好 | 较慢 | 去除椒盐噪声，保留边缘信息 |
为什么中值滤波对椒盐噪声更有效？
椒盐噪声是一种随机出现的极亮或极暗的像素点，这些像素点的值通常与周围像素的值差异很大。中值滤波通过取邻域像素的中值来替代当前像素值，能够有效过滤掉这些异常值，而不会显著影响图像的其他部分。 相比之下，均值滤波和高斯滤波会将这些异常值纳入计算，导致去噪效果不理想。
总结
- 中值滤波是去除椒盐噪声的最佳选择，能够有效去除噪声并保留图像边缘信息。
- 对于高斯噪声，高斯滤波是更好的选择，高斯滤波虽然对高斯噪声有较好的去噪效果，但也会使图像变得略微模糊。。
- 如果需要快速去噪且对边缘保留要求不高，可以使用均值滤波。
4.边缘检测算法

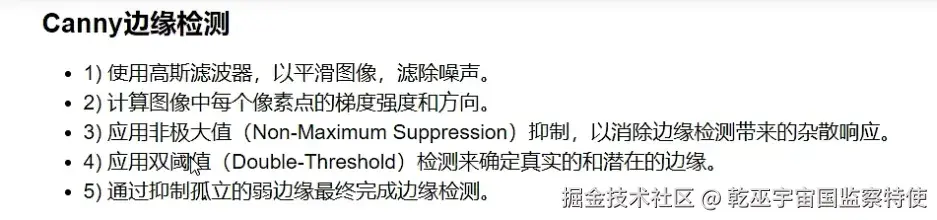

4.1 Canny边缘检测
思想是搜素局部极大值，抑制非极大值元素，检测的过程中在同一目标的位置上会产生大量的候选边界，这些候选边界相互之间可能会有重叠，此时我们需要利用非极大值抑制找到最佳的目标边界，消除冗余的边界。
import cv2
# 读取图像
img = cv2.imread('image.jpg', 0) # 以灰度模式读取图像
# Canny 边缘检测
edges = cv2.Canny(img, 100, 200) # 100 和 200 分别表示低阈值和高阈值
# 显示结果
cv2.imshow('Original', img)
cv2.imshow('Canny Edges', edges)
cv2.waitKey(0)
cv2.destroyAllWindows()
